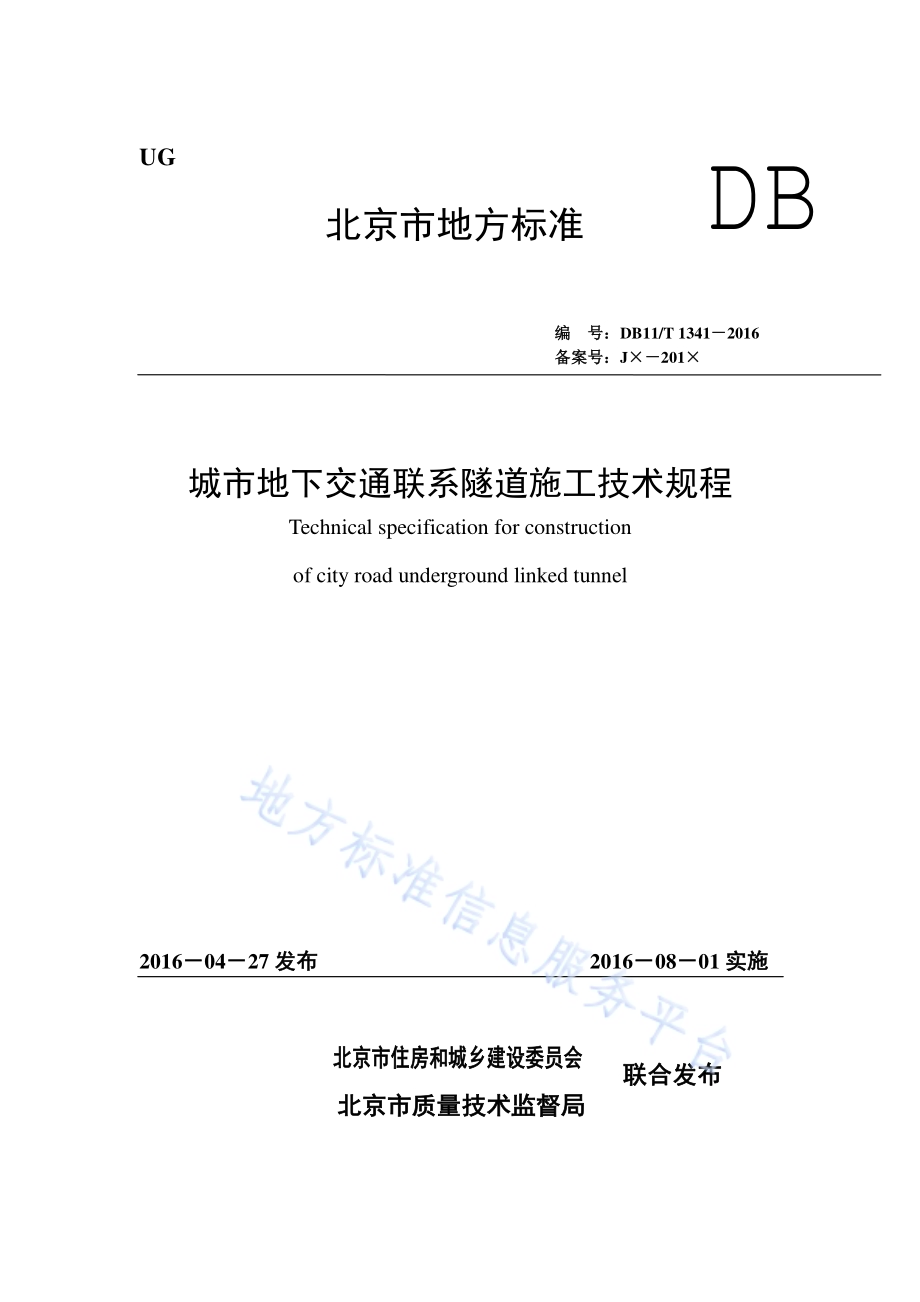

UG 北京市地方标准 编 号：DB11/T 1341 2016 备案号：J 201 城市地下交通联系隧道施工技术规程 Technical specification for construction of city road underground linked tunnel 2016 04 27发布 2016 08 01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 DB 联合发布 北京市地方标准 城市地下交通联系隧道 施工技术规程 Technical specification for construction of city road underground linked tunnel 编 号：DB11/T 1341-2016 备案号：J-201 主编单位：北京新奥集团有限公司 北京城建道桥建设集团有限公司 批准部门：北京市质量技术监督局 实施日期：2016年 8月 1日 2016 北京 2前 言 本规程为推荐性标准。本规程是根据北京市质量技术监督局关于印发 2013年北京市地方标准制修订项目计划的通知（京质监标发（2013）223号）的要求，由北京新奥集团有限公司和北京城建道桥建设集团有限公司会同相关单位共同制定完成。本规程共分 9章和 2个附录，主要技术内容包括：1总则；2术 语；3基 本规定；4施 工准 备；5结构 施 工；6路面 施 工；7结构装饰装 修；8设 备安装 施 工；9验收 要求；附录 A地 下交 通 联系隧 道 工 程分部 工 程、分项 工 程划分；附录 B检验 批主 控 项目、一般 项目划分。本规程由北京市 住房 和城 乡 建设 委员 会和北京市质量技术监督局共同 负责管理，由北京市 住房 和城 乡 建设 委员 会 归口并组织 实施，由北京新奥集团有限公司 负责具体 技术内容的 解 释。为 了提高 规 范 的编制质量和 水平，请各 单位 在执行过 程 中，认真 总 结经验，积累资料，如 发 现需 要修 改 和 补充之处，请将意见 和建 议寄送至 北京新奥通城 房 地 产开 发公司（地 址：北京市通 州区吉祥路 11号，邮政 编 码：101100，电话：010-69556390，电子邮箱：tongcheng.anzhiinno-）。本规程主编单位：北京新奥集团有限公司 北京城建道桥建设集团有限公司 本规程 参 编单位：北京市市 政工 程设计 研究 总 院 有限公司 北京市市 政工 程 研究院 北京城建集团有限 责任 公司 北京建 工 集团有限 责任 公司 中铁 十六 局集团有限公司 本规程主要 起草人 员：樊晓宁 周立 成 吴余海 刘景健 韩 栩 杨国良 王 莹 安 彦飞 单 宏慧 胡晓晨 陈 瓯 朱 江 孙宏涛 文 龙 李 凯 罗 岗 汪 蛟 周志翔 钟 涛 王利民 朱义 成 赵玉雷 夏 源 姚 远 王伟威 本规程主要 审查人 员：张 汎 丁 建 平 赵 斌 徐贺文 黄清生 毛 杰 汪春生 3目 次 1 总 则.1 2 术 语.2 3 基本规定.3 4 施工准备.4 4.1 一般 规定.4 4.2 施 工 场 地和 临时 工 程.4 4.3 施 工 人 员、材 料 和设 备.4 5 主体结构施工.5 5.1 一般 规定.5 5.2 施 工 测 量.5 5.3 基 坑 开 挖与回填.6 5.4 主 体结构 施 工.6 5.5 防 水 施 工.8 6 路面施工.9 6.1 一般 规定.9 6.2 基 层.9 6.3 面 层.9 7 结构装饰装修.11 7.1 一般 规定.11 7.2 石材(含瓷 质 砖)装饰.11 7.3 搪瓷钢板 装饰.12 7.4 涂 料装饰.12 8 设备安装施工.14 8.1 一般 规定.14 8.2 消防 水系 统.14 8.3 给排 水系 统.15 8.4 通 风 系 统.15 8.5 监 控系 统.16 8.6 电 气 系 统.17 9 验收要求.14 9.1 一般 规定.19 9.2 工 程 验收 要求.19 附录 A 地下交通联系隧道工程分部工程、分项工程划分.20 附录 B 检验批主控项目、一般项目划分.24 本标准用词说明.25 4引用标准名录.26 条文说明.27 5Contents 1 General provisions.1 2 Terms.2 3 Basic requirement.3 4 Construction preparation.4 4.1 General provisions.4 4.2 Construction site and temporary works.4 4.3 Construction personnel materials and equipment.4 5 Main structure construction.5 5.1 General provisions.5 5.2 Construction survey.5 5.3 Foundation pit excavation and backfill.6 5.4 Main structure construction.6 5.5 Waterproof construction.8 6 Pavement construction.9 6.1 General provisions.9 6.2 Base.9 6.3 Layer.9 7 Structure decoration.11 7.1 General provisions.11 7.2 Decorative stone(including porcelain tiles).11 7.3 Enamel steel plate decoration.12 7.4 Coatings decoration.12 8 Equipment installation and construction.14 8.1 General provisions.14 8.2 Fire-fighting water system.14 8.3 Water supply and drainage system.15 8.4 Vent system.15 8.5 Monitoring system.16 8.6 Electric system.17 9 Acceptance requirements.19 9.1 General provisions.19 9.2 Acceptance requirements.19 Appendix A.20 Appendix B.24 Explanation of wording in this code.25 6List of quoted standards.26 Explanation of provisions.27 11 总 则 1.0.1 为 统 一 北京市地 下交 通 联系隧 道 工 程的施 工 技术 及 验收 要求，促进 工 程质量和 安 全 管 理工 作，制定本规程。1.0.2 本规程 适用 于北京市 行政区 域 内城市地 下交 通 联系隧 道 明 挖 法 施 工。1.0.3 城市地 下交 通 联系隧 道施 工 除应符合 本规程 外，尚应符合 国 家 和北京市 现行 有关标准的规定。22 术 语 2.0.1 城市地 下交 通 联系隧 道 city road underground linked tunnel 设 置 于城市地 面 以 下，联系 地 面 道 路 与 地 下交 通的地 下交 通设施，可 与 其他 地 下 设施 等共同设 置，也可以 单 独 设 置。简称 联系隧 道。2.0.2 城市地 下交 通 联系隧 道主 隧 道 major tunnel in city road underground linked tunnel 在 道 路 红线 范 围 内，车辆连续 行 驶空间，不 含 地 下 停车 设施 出入 口，不 含与 地 面 道 路 连 接 的 出入 口。2.0.3 连接 隧 道 linked tunnel 连接 隧 道包括 车库 隧 道和地 下 匝 道。车库 隧 道为 与 地 下 停车 设施相 连接 的 隧 道，包括主 隧 道 与 地 下 停车 设施相 连接 的 隧 道，以及两 个地 下 停车 设施 之 间 相 连接 的 隧 道；地 下 匝 道为 主 隧 道 两 部分 间 的 连接坡 道。2.0.4 设 备 空间 device space 设 备 空间 位于 隧 道 结构 与 行 车 限 界 之 间，布置供 隧 道 运 行 的设 备 及 管 线。2.0.5 隧 道 复合式 路面 tunnel composite pavement 联系隧 道 复合式 路面 由 沥青混凝土 面 层 和 水 泥混凝土找坡 层 等 组 成。2.0.6 水 泥混凝土找坡 层 cement concrete to find the slope layer 铺 设 在隧 道主 体结构 上，为实 现隧 道内 横坡或纵坡 的 水 泥混凝土 层。33 基本规定 3.0.1 联系隧 道施 工 应遵守 国 家 和 行 业 的质量 验收 标准 以及 安 全 生 产 法律法 规，建 立 完 善 的质量和 安 全保证 体系，制订 管理 制 度 和 措 施，保证 工 程质量和 安 全。3.0.2 联系隧 道施 工 应 制订 防 尘、防 烟、降噪及 防 止 施 工 废弃物污染环境等保护自然 和 社 会 环境 的 措 施。3.0.3 施 工中 应 与 邻近待 建 工 程 在 土 方 开 挖、基 坑 围护、结构 施 工 等 各 方 面 统 筹 安 排，严 禁隧 道 结构 及 所 用 附 属 设施 侵 入 建 筑 限 界。3.0.4 开工 前，在 施 工 界域以及 影响 区 域 内，应 根据建 筑 工 程施 工 合 同 文 件、设计 文 件 以及地 上、地 下管 线等 建（构）筑 物 资料 进 行现 场 踏勘，做好 标 识、保护 和 拆 改 移 工 作。3.0.5 联系隧 道主 体结构 施 工 应 提 前做好 各 类 管 线 敷 设 及 设 备安装 的 预留、预埋。道 路、消 防、通 风、给排 水、电 气、监 控 等 各系 统 施 工 应 相 互协调，统 筹 安 排。3.0.6 根据 季节 性 特点 和 工 程 所 处水 文 地质 情况 以及 周 边 社 会、自然环境，施 工 单位 应 编制合 理、有 针对 性的施 工 方 案，通 过组织 施 工现 场人 员 学习，将 技术 交 底落 实 到 作业 班 组，确 保 工 程质量和 安 全。3.0.7 冬、雨 期 以及 高 温 期 间 施 工 应 加强 与 气 象 部门 联系，及 时 掌握 气 象条件变化，做好 防 范 准 备。44 施工准备 4.1 一般规定 4.1.1 联系隧 道施 工 前，应 组织 勘 测 单位 移 交现 场测 量 控 制 桩、水 准 点，并 形 成 文 件，应 结合 实 际情况，制定施 工 测 量方 案，建 立测 量 控 制 体系。4.1.2 应 编制施 工组织 设计，复 查 和 了解现 场 及 周 边 的地 形、地质、水 源、地 下管 网、建（构）筑 物、料 源 及 料 场、交 通 运 输、环境保护等 有关 情况。4.1.3 施 工 前 应进 行 图纸 会 审 以及 设计 交 底 工 作。4.2 施工场地和临时工程 4.2.1 施 工 场 地 应 结 合 工 程规 模、工 期、地 理 位 置、弃 渣 场 和 水 源 等 情况 进 行 合 理 布置。4.2.2 结 合 周 边 地 形，施 工 临时 设施 应 选 址在 地 势较 高 的位 置，建 立临时 设施 及 施 工现 场 的 阻 水、排 水系 统。4.2.3 应 按 施 工 总 平面 图 的要求，修建 临时 应 急 车 道，完成 场 地 硬化，接 通施 工 用 水、生 活 用 水 及 消防 用 水，接 通 电 力 和 电 讯 设施，完成施 工现 场 既 有 管 线 的 改 移 和 保护 工 作。4.2.4 施 工 场 地、临时 用 房 及 设施的 布置应符合 建设 工 程施 工现 场消防 安 全 技术规 范 GB 50720的规定。4.2.5 雨 期施 工 期 间，隧 道内 排 水系 统 尚 未 完 善 前，应 对 结构 出入 口 及 洞 口 设 置 临时 封堵 或挡 排 水 措 施。4.3 施工人员、材料和设备 4.3.1 特殊 岗 位 人 员 应 持 证上 岗。4.3.2 施 工 前 应 对 施 工 人 员 进 行安 全 培训、安 全以及 技术 交 底。4.3.3 进 场材 料 应 有 生 产 厂 家 的 材 质 证明 和 出 厂 合 格 证，需 要 复 检 的 材 料 按 有关规定 抽样 复 检，经过检验 合 格后 方 能投 入 使 用。新 材 料 未 经 试 验 鉴 定，不 得 用 于 工 程 中。4.3.4 工 程 所 需 材 料 的 选择 和相关 检 测、试 验工 作应符合 设计和 现行 相关规 范 要求。4.3.5 进入 现 场 的建 筑 材 料、构（配）件 和制 品 应 分地 点、按种类 进 行 储存 和 堆放，经过 数量 验收 和质量 检验 合 格后 的 应 做好 验收 记 录和标 识。4.3.6 施 工现 场 应 配 备 满足 工 程 所 需 的 测 量、试 验、质 检 等 设 备 仪器，检 定 合 格后 方 可 使 用。55 主体结构施工 5.1 一般规定 5.1.1 施 工 前，应 对 采 用 的新技术、新 工 艺、新 材 料、新设 备 制定 专 项施 工 方 案。5.1.2 施 工 测 量 应符合 工 程 测 量规 范 GB50026的规定。5.1.3 开 挖 深 度 超 过 5m，或 未 超 过 5m但 现 场 地质 情况 和 周 围环境 较 复 杂 的 联系隧 道 基 坑 均 应 实施监 测。监 测 应 包括 基 坑 维 护 结构、地 上 地 下 建（构）筑 物及 现 况 管 网，监 测 项目、测 点 位 置、监 测 频率 和监 测 报警值 等应符合 设计要求，并 应符合 建 筑 基 坑 支 护 技术规程DB11/489的规定。5.1.4 采取 降 水 施 工 时，应 编制 降 水 施 工 方 案 并经 专 家 论 证。地 下水控 制施 工 应 按 城市建设 工 程地 下水控 制技术规 范 DB11/1115执行。5.1.5 联系隧 道 混凝土 结构 施 工 应符合 设计要求，同 时 应符合 混凝土 结构工 程施 工 规 范 GB 50666的规定，质量 验收 应符合 混凝土 结构工 程施 工 质量 验收 规 范 GB 50204的规定。5.1.6 防 水 施 工 应符合 地 下工 程 防 水 技术规 范 GB 50108的规定，质量 验收 应符合 地下 防 水工 程质量 验收 规 范 GB 50208的规定。5.2 施工测量 5.2.1 施 工 测 量的准 备工 作 主要 应 包括 下 列 内容：1 设计 图纸 的 审 核；2 测 量 仪器 的 配 置 与 标定；3 施 工 场 地的地 形 测 量；4 施 工 测 量方 案 的编制；5 测 量 控 制 桩 的 交 接 与 复 核；6 放 样 数 据的计 算。5.2.2 平面控 制 测 量 与 高 程 控 制 测 量 在 布 设 支导 线 点 时，应 能 同 时 观 测 到 2个 首级导 线 点 以 上，支导 线 转 点 个 数 不 宜超 过 2个。5.2.3 在各 标 段 独 立 控 制 网 布 设完成 后，应进 行 相 邻 标 段 间 的 联 测 和 复 核，导 线 点 应连接 相邻 标 段 的 两 个 导 线 点，水 准 点 应 延伸 至 相 邻 标 段 的 一 个 水 准 点。联 测 完成 后 应 对 测 量成 果 进 行平 差，测 量成 果 可用 于 其他 相 邻 标 段 的 衔 接 段 施 工。5.2.4 联系隧 道施 工 测 量 还 应符合 下 列 规定：1 利 用布 设的 加 密导 线 点 和 水 准 点，应 沿 隧 道 纵 向每 20m放 出 主 线 中 心 桩 位。出入 口 处 等 半径小 于 100m的 曲 线 段，应 每 5m放 出 中 心 桩 位、边 线 桩 位 以及 高 程 控 制 桩 位；6 2 最 后 一 次 标定 开 挖 方 向 时，两 个相 向 工 作 面之 间 的 距离 不 得 小 于 50m。当 两 个 开 挖 工 作 面之 间 的 距离 为 15m 20m时，测 量 负责 人 应以 书 面 形 式 报告 技术 负责 人；3 开 挖 边 坡坡度应严 格按 设计 值 控 制，初次 开 挖 宜比 设计 值 适 当放宽 50cm。每 开 挖1.0m 1.5m，应 恢 复 中 线，测 设 高 程，并 采取纠偏 措 施；4 平面控 制 桩 和 水 准 控 制 点 应 采取 可 靠 的 保护措 施，定期 检 查。5.3 基坑开挖与回填 5.3.1 深 基 坑 施 工 前，应 制定施 工 监 测 方 案，基 坑 开 挖 范 围 内有地 下水 的，或 是 涉 及 含 水 的 粉 土、粉细砂、砂 层 等 易塌 方地 层，应 制定有 效 的 控 制 措 施。5.3.2 调 研基 坑周 边 建（构）筑 物、道 路 及 管 线 相关 资料，制定 邻近 重 要建（构）筑 物、地下管 线 变形 的 防 控 措 施。5.3.3 基 坑 开 挖 可 采 用 与周 边 地 块 一体 化 施 工。当采 用 分期施 工 时，后 期 围护 结构 宜 与 前 期 围护 结构 协 同 作用。基 坑 施 工 应 考虑 防 水 做 法，为 防 水 层 的 作业 预留条件。5.3.4 因受 现 场 条件影响，当 基 坑 开 挖 不 具备 预留 肥槽 时，支 护 桩 定位 应 根据施 工工 艺 和地 质 情况 适 当 调 整，防 止 侵 限。5.3.5 锚杆 或 内 支撑支 护 结构，在 未 达 到 设计规定的 拆 除 条件 时，严 禁拆 除。5.3.6 雨 期施 工 期 间，基 坑周 边 应 设 置 挡 水 埂，防 止 地 面水 流 入。基 坑 内 应 设 置 集 水 井，应配 备 足够 的 抽 水 设 备，基 坑 顶 应 设有 截 水 措 施。同 时 应 加强对边 坡 的 支 护，或 者 适 当放大 边坡坡度；对 地 基 不 良 地 段 的 护坡或 边 坡应 加强 观 测，发 现 异 常 应及 时 分 析原 因，采取 有 效 的 处理 措 施。基 坑 开 挖 后 应及 时 进 行 垫 层 和 基 础 的施 工，防 止 被 雨 水 浸泡。5.3.7 基 坑回填 前 应 先 清 除 基 底 的 垃圾、树 根 等 杂 物，抽 除 坑 穴 积水、淤 泥，压 实 基 底 松 土。明 挖 结构 两 侧 应 水平、对 称 同 时填 压，当 基 坑回填 高 程 不 一 致 时，应 从低 处 逐 层填 压。分 段对 称 回填时 应 留 台阶，台阶 宽 度不 得 小 于 1m，高 度 宜 为 0.2 m 0.3m。回填材 料 应符合 设计 及 规 范 要求。5.3.8 已 完成 土 方 回填 的 隧 道内 工 程，可 根据 连续 实 测 温 度 确 定 进入 冬 期施 工。5.4 主体结构施工 5.4.1 钢 筋 工 程 应符合 下 列 规定：1 联系隧 道 外 侧 钢 筋 为 环 状闭 合，钢 筋 宜采 用 分 段 加 工，机械 连接，接 头 位 置不 得 在 同 一 断 面，并 符合 设计 及 规 范 要求；2 隧 道 结构 曲 线 段 墙筋垫 块宜 随 钢 筋 间 距 加 密 设 置，绑扎牢固，确 保 钢 筋 保护 层 厚 度符合 设计要求；73 联系隧 道 底 板（顶 板）和 墙 体 连接 处 设有 加 腋，加 腋 位 置 的 构 造筋 应 按 规定 尺寸 下 料，绑扎 成 钢 筋 网 片，按 设计 间 距 进 行 定位 安装；4 雨 期施 工 期 间，钢 筋 的 存放 应 采取支 垫覆盖 等 防 水、防 潮 措 施，加 工 和 焊 接应 在 防 雨 棚 内 进 行。结构 外 露 的 钢 筋 及 预埋 钢 件 等应 采取 覆盖 或 缠裹 等 防 护措 施。5.4.2 模 板 工 程 应符合 下 列 规定：1 施 工 单位 应 根据 隧 道 结构 形 式、荷载 大小、地 基 类 别、施 工 设 备 和 材 料 供应等 情况进 行 模 板 和 支 架 专 项设计，宜采 用可 周 转 的 模 板 体系；2 曲 线 段 墙 体 模 板 宜采 用 单 元 式 组 拼，增 加变 曲率 可 调 装 置，确 保 曲 线 圆顺 平 滑。施工 时 应严 格 控 制 不 同 曲率 弧 形 墙 交 接 处、不 同 体系 模 板 交 接 处 及纵横 墙 交 接 处 模 板 支 设 精度，防 止 跑 模 偏 位；3 雨 期施 工 期 间，模 板 支 架 的地 基 和 基 础 应 满足 强 度 和 稳 定性要求，应 采取 必 要的 安 全 技术 措 施 防 止 因 地 基 被 雨 水 浸泡引 起 的 沉 降及 支 架失稳。5.4.3 混凝土 施 工 应符合 下 列 规定：1 结构 施 工 时 应 根据 变形 缝 的设 置 分 仓 进 行 流 水 作业，宜采 用 跳仓 法进 行 施 工，施 工 控 制要求 应符合 超 长 大 体积 混凝土 结构 跳仓 法 技术规程 DB11/T 1200-2015 的规定。对影响 混凝土 浇 筑 的部位 应 提 前预留 下料口；2 隧 道的 墙 体、梁、顶 板 混凝土 宜 同期 浇 筑。单 层 隧 道 结构 的 水平 施 工 缝 应 设 置 在 底板 加 肋 位 置以上 300mm 处，多 层 隧 道 结构 的 水平 施 工 缝 应 分 别 设 置 在 底 板 加 肋 位 置以上 300mm处 以及 顶 板 加 肋 位 置以上 300mm处，并在 该 位 置 中 间 埋 置止 水 钢板；3 主 隧 道 结构 墙 体 及 顶 板 混凝土 浇 筑前，混凝土供应 单位 应 优 化 混凝土 配 合 比 设计，合 理 使 用外 加 剂，控 制 混凝土 骨 料 粒 径，防 止 离 析，适 当 掺 加 粉 煤灰、矿 粉 等 掺 合 料，降 低混凝土 水 化 热。施 工 时 应严 格 控 制 混凝土 配 合 比、坍 落 度，入 模温 度不应 高 于 35；4 大 体积 混凝土 浇 筑 时 宜采 用 低 水 化 热 水 泥，通 过 适 当 降 低 水 泥用 量 等措 施 降 低 混凝土 水 化 热，同 时 做好 混凝土 内 外 部 温 度 的监 测。测 温 孔 的设 置，测 温 频率 及 温 度 控 制要求 应符合 混凝土 结构工 程施 工 规 范 GB 50666的规定；5 墙 体、顶 板 整 体 混凝土 浇 筑 时，布 料 点 应接近 浇 筑 位 置，高 大 墙 体 浇 筑 时 应 采 用 串筒 下料。墙 体、顶 板 整 体 混凝土 浇 筑 时 应 采取 减 小 混凝土 侧压 的 措 施，缩短 混凝土 初 凝 时 间，并在 保证不出 现 冷缝 的 情况 下 适 当放 慢 浇 筑 速 度，以 确 保 模 架稳 定和 混凝土 浇 筑 质量；6 浇 筑 墙 体 尤 其 是 墙 体 底 部 混凝土 时，应 采取 措 施 加强 振捣。5.4.4 沉 降 缝 的施 工 应符合 下 列 要求：1 沉 降 缝 的设 置应符合 设计要求，沉 降 缝 处 止 水 带 应 按图纸 要求设 置，施 工 时 应 采取 有 效 的 固 定 措 施，确 保止 水 带 中 间 背脊 在 沉 降 缝 中 间 位 置；2 沉 降 缝 在 混凝土 施 工 前，应 在 沉 降 缝 处 预埋 相 应 厚 度 的 挤塑聚笨 板 做 端 板，端 板 应 安 放 牢固；83 结构 施 工 完成 且 混凝土 达 到 设计 强 度 后，应 将 沉 降 缝 内 聚苯 板 及其他 浮浆 等 杂 物 剔 除 到 规定 深 度，在 背 水面 依 次采 用 柔 性 防 水 密 封 材 料、防 火 堵 料 进 行 封堵，最 后 安装 钢板 接水 盒 盖缝；迎 水面 宜采 用 聚乙烯 泡 沫棒 封堵，封堵 严 实 后 进 行 背 水面 防 水 施 工。5.4.5 隧 道主 体结构 冬 期施 工 应 按 建 筑 工 程 冬 期施 工 规程 JGJ/T 104执行。5.5 防水施工 5.5.1 施 工 前，根据施 工 图 设计 文 件确 认 地 下隧 道 各 个 节 段 及 节 段 内部 所 采 用 的 防 水 等 级。5.5.2 防 水 卷 材 应 根据施 工现 场 实 际情况 合 理 选 用铺 贴 工 法，铺 设成 型 的 防 水 卷 材 严 禁 长 时 间 暴 露。5.5.3 联系 通道 U槽 及 与 U槽 相 连 的 出入 口隧 道 底 板 内 表 面 15m范 围 内，以及 施 工 缝 背 水面 两 侧 各 50cm范 围 内，宜 涂 刷 水 泥 基 渗透 结 晶型 防 水 涂 料。5.5.4 地 下联系隧 道 与周 边 的地 下工 程 一体 化 建设 时，应 根据施 工 进度 与 业 主、设计 协 商 后灵 活 安 排 预留 接 口 的 临时 封堵 及 防 水 接 头 处理 方 式。5.5.5 水平 施 工 缝 应 留 设 在高 出 地 面 不 小 于 300mm的 墙 体 上，墙 体 上 有 预留 孔 洞 时，施 工缝 距 孔 洞边 缘 不应 小 于 300mm。施 工 缝 宜采 用 中 埋 式止 水 钢板 形 式。5.5.6 墙 板 结构 内 表 面 宜 设 置不 锈 钢 接 水 盒，接 水 盒 应 设 置 3 预 拱 度，并 不 得 反 坡；接 水 盒 与 结构 的 缝 隙 应用 密 封 胶 密 封 严 密。5.5.7 变形 缝、施 工 缝 等 易 渗 水 部位，可 预留 全 断 面 注浆 管 进 行 注浆 止 水。96 路面施工 6.1 一般规定 6.1.1 联系隧 道道 路基 层 宜采 用 石 灰、粉 煤灰稳 定 砂 砾（碎 石）基 层与石 灰、粉 煤灰 钢 渣 基 层，道 路面 层 宜采 用 温 拌 及 阻 燃 性 沥青混凝土 路面。6.1.2 进 场材 料 的规 格、数 量 应 满足 设计要求，材 料 供应 方 应 提 供符合 设计和规 范 要求的 合格 证 和 检验 报告。6.1.3 混合 料 的 摊 铺 碾 压 应 考虑 结构负 荷，保证 结构安 全。6.1.4 基 层、道 路 附 属 工 程 及 热 拌 沥青混合 料面 层 施 工 应符合 城 镇 道 路工 程施 工 与 质量 验收 规 范 CJJ 1的规定，质量 验收 应符合 城市道 路工 程施 工 质量 检验 标准 DB11/T 1073的规定。温 拌 沥青混合 料面 层 施 工 及 质量 验收 应符合 温 拌 沥青 路面 施 工 及 验收 规程 DB11/T 939的规定。6.2 基 层 6.2.1 基 层 混合 料 拌 和 过 程 中 的 加 水 量，应 根据 生 产 时 的 气 候 条件 和 材 料 含 水 量 确 定，拌 和 后 的 混合 料 含 水 量 应接近 最 佳 含 水 量。混合 料 到 场含 水 量 宜小 于 最 佳 含 水 量 0.5%1%，摊铺 前 的 含 水 量 宜小 于 最 佳 含 水 量 0.5%。6.2.2 基 层 混合 料 施 工 应 做到 摊 铺 前 结构 表 面 或 基 层 结 合 面 湿润且无 积水。6.2.3 道 路工 程 基 层 宜 在 冬 期 开 始 前 完成施 工。隧 道内 冬 期 温 度 通 常 在 5 以上，如 遇室 外气 温 偏 低，需 做好 出入 口 部位的 保 温 工 作。6.3 面 层 6.3.1 沥青混合 料 供 货 前，供应 商 应 向 施 工 单位 提 供沥青混合 料 配 合 比 试 验 报告、原 材 料 合 格 证 和 检验 报告 等。6.3.2 沥青混合 料面 层 施 工 准 备 应符合 下 列 要求：1 路面 施 工 宜 在 排 水系 统 施 工 完成 后 进 行，施 工过 程 应 确 保 排 水 设施完 好，排 水 畅 通；2 宜 在 摊 铺沥青混凝土 前 完成 安 砌 路 缘 石 和 雨 水 篦 子，路 缘 石 应保 持 位 置、高 程准 确；3 应 在路 缘 石、雨 水 篦 子 上 采取 覆盖 等 临时 保护措 施；4 分 幅 铺 筑 时，沿 摊 铺 边 缘，应 按 路面 设计 坡度 设 置横、纵 向 标 高 靠 尺；5 现 场 应 配 备 满足 摊 铺 能力 和 隧 道内 净 空 要求的 小 型 自 卸 车，车 料 斗、受 料 斗 内 均 应涂 刷薄 层 隔 离 剂 或 防 粘 结 剂；10 6 摊 铺 前 应 根据施 工 条件 拟 定 摊 铺 机 行 程 示 意 图，施 工 时 应 在路口、结构 拐角 以及 弯 道 处 等 设 专 人 指挥；7 隧 道内 照 明 与 通 风应 满足 施 工 作业 要求。6.3.4 温 拌 沥青混合 料 出 料 温 度 宜 接近 高 值。6.3.5 沥青混合 料面 层 施 工 按 照“由内 而 外、由 低 到 高”的 顺 序 进 行，先 摊 铺 主 隧 道内部的 连接 隧 道、出入 口，再 连续 摊 铺 主 隧 道，最 后 摊 铺 与 地 面 道 路 连接 的 出入 口。6.3.6 复合式 路面 找坡 层 施 工 应符合 城 镇 道 路工 程施 工 与 质量 验收 规 范 CJJ 1中水 泥混 凝土 路面 的相关规定。水 泥混凝土找坡 层 厚 度不 宜小 于 80mm，且 应 设 置 钢 筋 网，混凝土 强 度等 级 不 得 小 于 C30。找坡 层与 隧 道 底 板 应 结 合 紧 密。水 泥混凝土找坡 层 强 度 未 达 到 设计要 求 前，不 得 摊 铺沥青 层。6.3.7 温 拌 沥青混合 料 冬 期施 工 时 应 做好 混合 料 的 保 温 工 作。117 结构装饰装修 7.1 一般规定 7.1.1 联系隧 道 侧墙 装饰 宜采 用 石材 装饰、搪瓷钢板 装饰、涂 料 等。7.1.2 材 料 的 外 观 及 性 能 指 标 应符合 设计要求，相 应 的 出 厂 合 格 证 书 及 质量 证明 文 件 齐 全，燃烧 性 能 等 级 应 为 A级。胶粘 剂必 须 符合环保 相关标准和规定。7.1.3 石材、饰面 砖 的 检 测 要求 及 安装 的质量 验收 应符合 建 筑 装饰装 修 工 程质量 验收 规 范 GB 50210的规定，饰面 砖 镶贴 施 工 应符合 住 宅 装饰装 修 工 程施 工 规 范 GB 50327的规定，附 属 结构 用 房 内地 面装 修施 工 及 质量 验收 应符合 建 筑 地 面工 程施 工 质量 验收 规 范 GB 50209的规定。7.1.4 普 通 涂 料 施 工 及 质量 验收 应符合 住 宅 装饰装 修 工 程施 工 规 范 GB 50327以及 建 筑 装饰装 修 工 程质量 验收 规 范 GB 50210的规定。防 火 涂 料 的施 工 及 质量 验收 应符合 钢 结构工 程施 工 质量 验收 规 范 GB 50205的规定。7.2 石材(含瓷质砖)装饰 7.2.1 石材 装饰 可 采 用 干挂 法 和 湿挂 法 安装。干挂 法 石材 埋件 安装 应符合 金 属 与石材 幕 墙 工 程技术规 范 JGJ 133的规定，湿 作法 安装 石材 应符合 住 宅 装饰装 修 工 程施 工 规 范 GB 50327的规定。7.2.2 镶贴、安装饰面 的 基体，应 有 足够 的 强 度、刚 度、稳 定性，应符合 混凝土 结构工 程施 工 质量 验收 规 范 GB 50204的规定。7.2.3 隧 道内 较 潮 湿 环境 宜采 用不 锈 钢 连接 件 或 挂 件。安装 石材 的 锚 固 件、连接 件 应 镀锌 或 做 防 锈 处理。主 体结构 施 工 时，应 按 设计要求完成 石材 锚 固 件 的 预埋。当 设计 无 明 确 要求 时，预埋件 的标 高 偏差 不 得 大 于 10mm，位 置 偏差 不 得 大 于 20mm。7.2.4 立 柱 与 横 梁 的 安装 应符合 金 属 与石材 幕 墙 工 程技术规 范 JGJ 133的规定。立 柱 应 采 用 螺栓 与 角 码 连接，并 通 过 角 码 与 预埋件 或 钢 构 件 连接，螺栓直 径 不 得 小 于 10mm。当 立柱 与 角 码 采 用不 同 金 属 材 料 时 应 采 用 绝 缘 垫片 分 隔。横 梁 应 通 过 角 码、螺钉 或 螺栓 与立 柱 连接，以 承 受 横 梁 的 剪 力。横 梁 与立 柱 之 间应 有 一 定的相 对 位 移能力。7.2.5 采 用 干挂 法 安装 石材 前，应 先 抄 平，然 后按图纸 及 设计要求，分 块 弹 线、排 版 编号，经现 场 技术、质量 等 有关部门 统 一验收 合 格后，方 可进 行 施 工。石材 分 缝 应以 地 面 完成 面 为 基 准 面，竖 向 分 缝 垂直 于 路 缘 石 完成 面，横 向 分 缝 与 路 缘 石 完成 面 的 上 顶 面平行。7.2.6 采 用 湿 作法铺 砌 石材 前，宜 对 石材 背 面 及 侧 面 进 行 防 碱 背 涂 处理。固 定 石材 的 钢 筋 网 应 与 预埋件 连接 牢固，每块 石材与钢 筋 网 拉 接 点 不 得 少 于 4个，拉 接用 金 属 丝 应 具 有 防 锈 性 12能。灌 注 砂 浆 前 应 将 石材 背 面 及 基 层 湿润，并 应用 填 缝 材 料 临时 封 闭 石材板 缝。灌 注 砂 浆 宜 用 1:2.5水 泥 砂 浆，灌 注 时 应 分 层 进 行，插 捣 密 实，每 层 灌 注 高 宜 为 150mm 200mm，且 不超 过 板 高 的 1/3，待其 初 凝 后 方 可 灌 注 上 层 水 泥 砂 浆。7.3 搪瓷钢板装饰 7.3.1 隧 道内 应 选 用 表 面 反 射 率 不 高 于 70%的 搪瓷钢板 作 为 装饰 材 料，其 面 板材 料 光 线 反 射 方 式 为 漫 反 射。搪瓷钢板 的 材 料 质量 应符合 建 筑 装饰 用 搪瓷钢板 JG/T 234的规定。7.3.2 搪瓷钢板 安装 前，应严 格 审 核 施 工 图纸，确 定 安装 位 置及 尺寸。当 与 其他 设 备安装交叉 施 工 时，应遵 循 经 设计 确 定的 安装 方 式，确 保 安装构 件 分项 验收 合 格后 再 进 行下 道 工 序。7.3.3 安装 时，先 测 放 水平、垂直 控 制 线，并 以 此 为 基 准，弹 出 墙 面 分 割 线，然 后 标 识 固 定支撑 铁 件 系 统 的 固 定 点。安装 固 定 件所 需 的 膨胀螺栓，进入混凝土 结构 层 的 钻 孔 深 度应不 小于 6mm。龙 骨 与 固 定 件 连接应 牢固 可 靠，并 按 设计要求 调 整 龙 骨 位 置。7.3.4 搪瓷钢板 挂 装 应 采 用 分 段 施 工，通 过 调 整 搪瓷钢板 垂直、水平 度及 伸 缩缝 距离，确 保安装 精 度。墙 板 分 缝 应以 地 面 完成 面 为 基 准 面，竖 向 分 缝 应 垂直 于 路 缘 石 完成 面，横 向 分 缝应 与 路 缘 石 上 顶 面平行。侧墙 板 装饰 施 工 应 满足 建 筑 限 界、板 后 管 线 安装 以及 箱体安装 的设 计要求。7.3.5 板 面安装 完成 后 应 揭去 覆 膜，清 洁 杂 物，保 持 板 面 清 洁。7.4 涂料装饰 7.4.1 隧 道附 属 结构 用 房 内 墙、顶 面装饰 可 采 用 普 通 涂 料装饰。7.4.2 防 火 涂 料装饰 施 工 准 备 应符合以 下 要求：1 防 火 涂 料 性 能 指 标 应符合 设计要求，底 层 和 面 层涂 料 材 质 应
