道路视频监控设施光伏发电系统维护技术要求DB41／T 939-2014.pdf

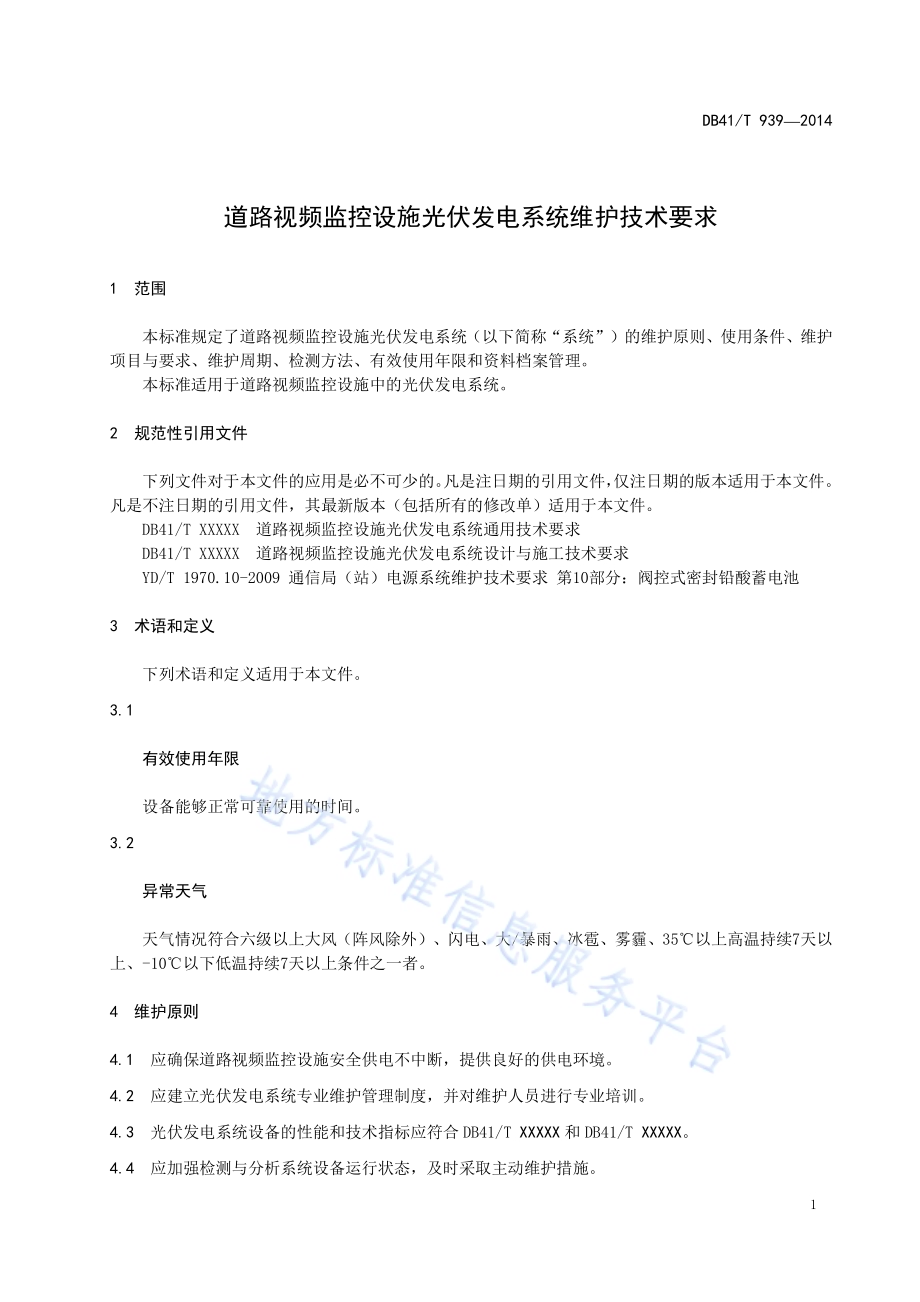

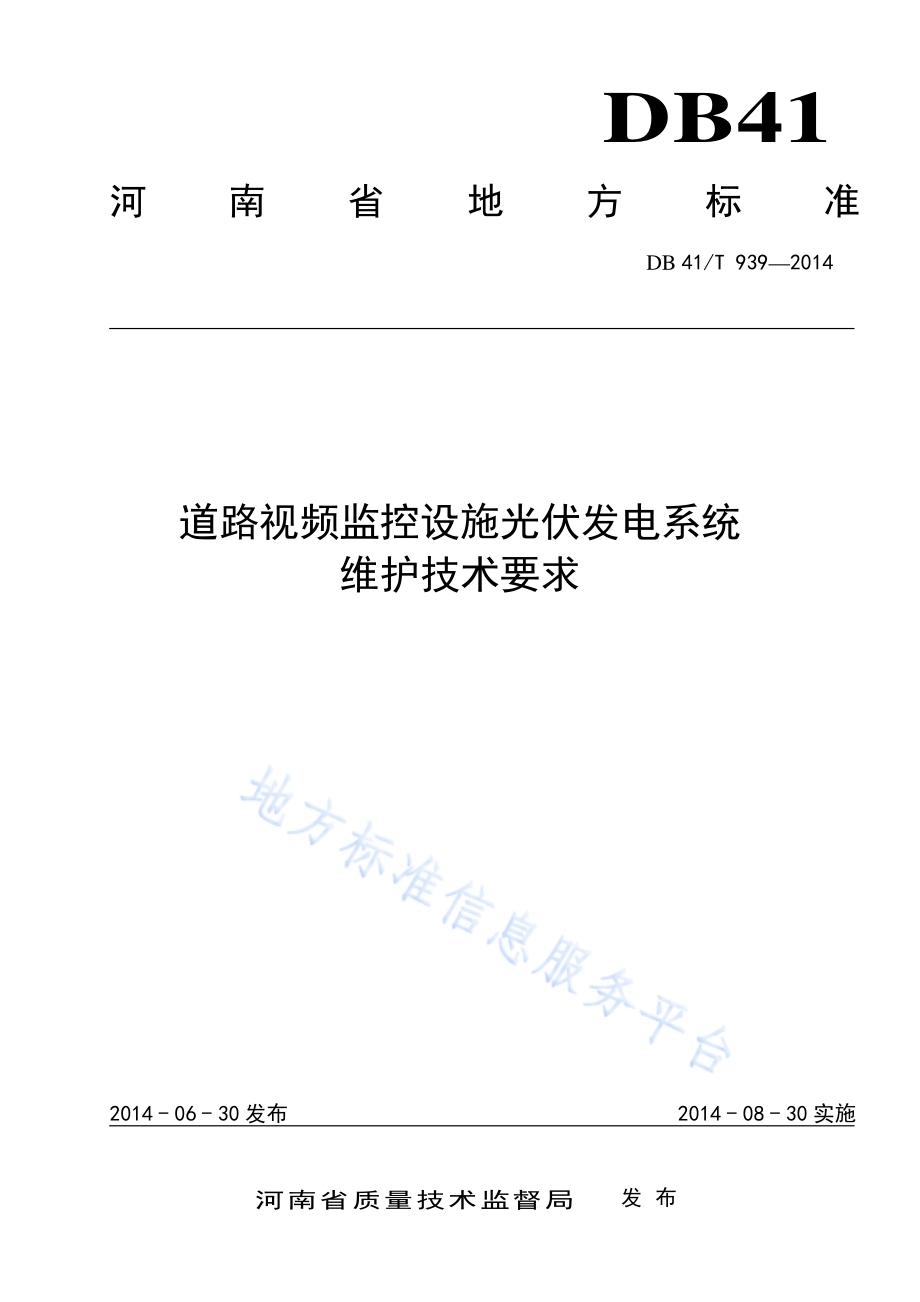

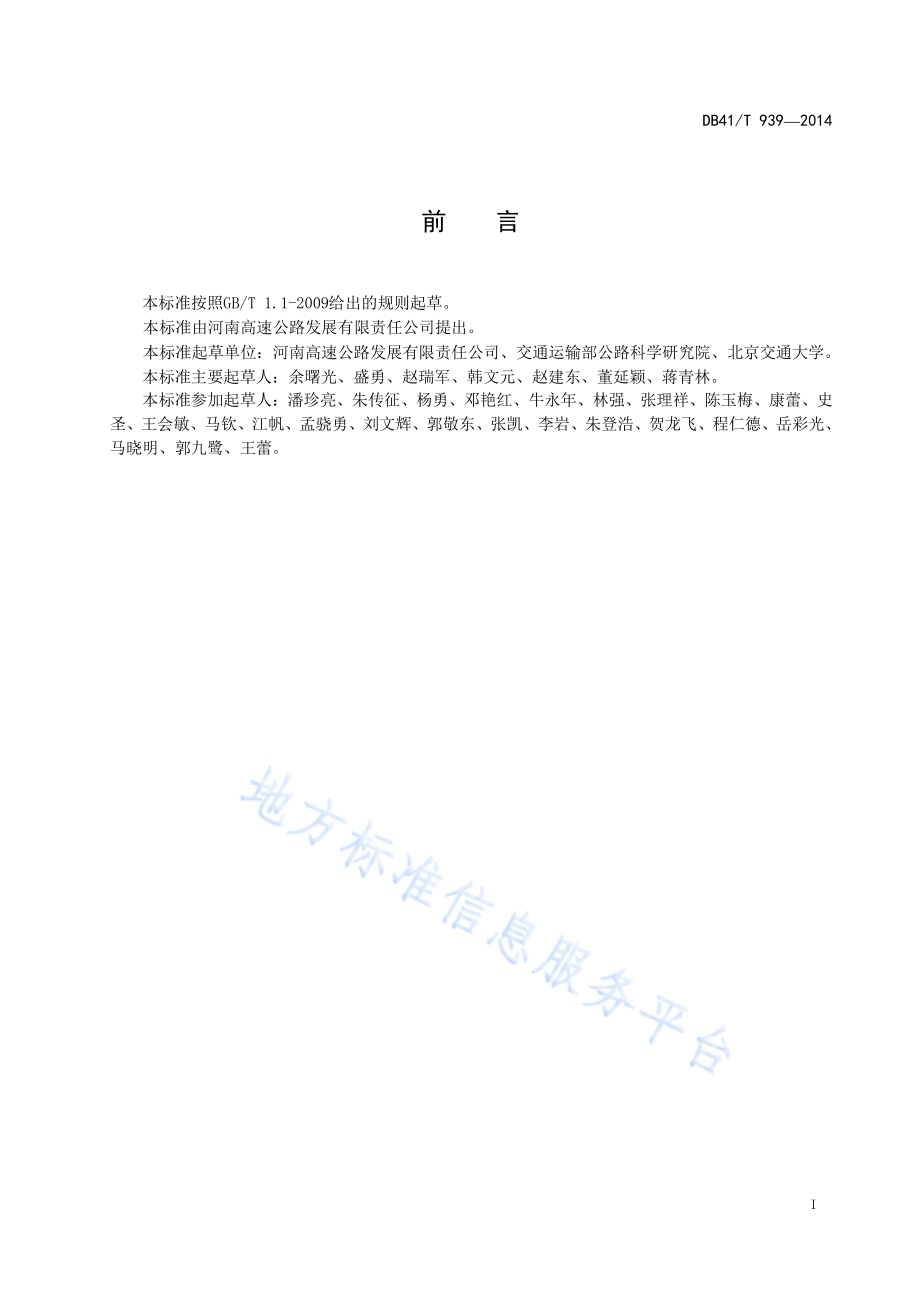

DB41 河南省地方标准 DB 41/T 9392014 道路视频 监控设施 光伏发电 系统 维护技术 要求 2014-06-30 发布 2014-08-30 实施 河南省质量技术监督局 发布 DB41/T 9392014 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 南高 速公 路发 展有限 责任 公司 提出。本标准 起草 单位：河南高 速公路 发展 有限 责任 公司、交通 运输 部公 路科 学研 究院、北京 交通大学。本标准 主要 起草 人：余曙 光、盛 勇、赵瑞 军、韩文 元、赵 建东、董 延颖、蒋 青林。本标准 参加 起草 人：潘珍 亮、朱传征、杨勇、邓艳 红、牛永年、林强、张理 祥、陈玉梅、康蕾、史圣、王 会敏、马 钦、江帆、孟骁勇、刘 文辉、郭 敬东、张凯、李 岩、朱登 浩、贺 龙飞、程仁 德、岳彩 光、马晓明、郭 九鹭、王 蕾。DB41/T 9392014 1 道 路视频 监控设施 光伏发 电系统维 护技术 要求 1 范围 本标准 规定 了 道 路视 频监 控设施 光伏 发电 系统（以 下简称“系 统”）的 维护 原则、使用 条件、维 护项目与 要求、维 护周 期、检测方 法、有效 使用 年限 和资料 档案 管理。本标准 适用 于 道路视 频监 控设施 中的 光伏 发电 系统。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。DB41/T XXXXX 道路 视频 监控设 施光 伏发 电系 统通 用技术 要求 DB41/T XXXXX 道路 视频 监控设 施光 伏发 电系 统设 计与施 工技 术要 求 YD/T 1970.10-2009 通信 局（站）电 源系 统维 护技 术要求 第10 部分：阀控 式密封铅 酸蓄 电池 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 有效使 用年 限 设备能 够正 常可 靠使 用的 时间。3.2 异常天 气 天气情 况符 合六 级以 上大 风（阵 风除 外）、闪电、大/暴雨、冰雹、雾霾、35 以上 高温 持续7天以上、-10 以下 低温 持续7 天以上 条件 之一 者。4 维护原 则 4.1 应确保 道路 视频 监控 设施 安全供 电不 中断，提 供良 好的供 电环 境。4.2 应建立 光伏 发电 系统 专业 维护管 理制 度，并对 维护 人员进 行专 业培 训。4.3 光伏发 电系 统设 备的 性能 和技术 指标 应符 合DB41/T XXXXX 和 DB41/T XXXXX。4.4 应加强 检测 与分 析系 统设 备运行 状态，及 时采 取主 动维护 措施。DB41/T 9392014 2 5 使用条 件 5.1 系统使 用环 境要 求 5.1.1 系统中 的光 伏电池阵 列、充放电 控制 器、蓄电 池、充放电 控制 器等设备 应符 合 DB41/T XXXXX和DB41/T XXXXX 和相关 产品标准 的要 求。5.1.2 埋入地 面以 下的 系统 设备 应具有 良好 的防 水保 护措 施。5.1.3 系统机 箱应 密封 良好，并 具有防 腐措 施。5.2 光伏电 池阵 列使 用要 求 5.2.1 不同厂 家、不同 容量、不 同型号 的光 伏电池组 件 严禁并联 在同 一个 光伏 发电 系 统中使用。5.2.2 光伏电池阵 列 的 采光 面应 保持未 被遮 挡和 清洁，避 免阴影、灰 尘、油污 或积 雪等对 组件 发光 效率的影 响。5.2.3 视条件 对光 伏 电池阵 列 的 充电电 压、充电 电流 等参 数进行 监测。5.2.4 光伏电 池阵 列支 架应 无结 构变形、连 接处 牢固、防 腐措施 良好。5.3 蓄电池 使用 要求 5.3.1 不同类 型蓄 电池 不应 混合 使用在 一个 光伏 发电 系统 中。5.3.2 不同厂 家、不同容 量、不同型号、不同时 期的 蓄电 池组 不应 并联 在同 一个 光伏 发电系 统中使用。5.3.3 新旧程 度不 同的 蓄电 池不 应在同 一个 光伏 发电 系统 中混用。5.3.4 蓄电池 组的 极柱、连 接条 应连接 牢固、保 持清 洁，无损伤、变 形或 腐蚀 现象。5.3.5 蓄电池 的壳 体应 无损 伤、渗漏和 变形。5.3.6 视条件 对蓄 电池 组的 总电 压、电 流、温度、湿 度等 参数进 行监 测，必要 时定 期对蓄 电池 组进 行检测。5.4 充放电 控制 器使 用要 求 5.4.1 控制器 的充 放电 参数 在使 用中不 得更 改。5.4.2 控制器 的接 线及 端子 应连 接牢固，无 损伤、变 形或 腐蚀现 象。6 维护要 求 6.1 系统 6.1.1 日常检查的 项目 6.1.1.1 基础是 否完 整，有无 碎裂、裸露 配筋 和 影响强 度的 裂纹；基础 平台 是否 整洁、清洁，无泥土、无积水、无 杂草。6.1.1.2 裸露金 属基 体有 无锈 蚀，接地极 引出 线有 无锈 蚀。6.1.1.3 立柱有 无明 显歪 斜；防腐 层是否 完整、无 锈蚀。6.1.1.4 机箱外 部是 否清 洁，有无 污渍及 寄生 动物 巢穴。6.1.1.5 内外表 面防 腐层 有无 剥落、锈蚀；机 箱内 元器 件上 有无灰 尘、织网 等积 落物。6.1.1.6 门锁是 否灵 活、有无 锈蚀；密封 条是 否富 有弹 性，是否影响密 封性 能。6.1.1.7 机箱底 部有 无泥 土及 水渍；各种 设备 安装 是否 保持 牢固、端正。DB41/T 9392014 3 6.1.1.8 机箱内 部元 器件 和线 路颜 色有无 异常、形 状有 无变 化，有 无异 声、异味；元 器件和 线路 排列是否整 齐、标识 是否 清楚；接插 件连 接是 否牢 固，有无熔 解、锈蚀 等现 象；各种指 示灯 工作 是否 正确；避雷针、接 闪器 形状 是否 完整，与接 地极 连接 是否 可靠。6.1.2 特殊检 测的项目 特殊检 测的 项目 包括：a)防雷接 地电 阻不 大于 10，工作接 地不 大于 4；b)防雷元 件工 作 正常。6.2 光伏电 池阵 列 6.2.1 日常检查的 项目 日常检 查的 项目 包括：a)光伏组 件的 封装 是否 完好，采光 面是 否清 洁和 被遮 挡；b)支架有 无结 构变 形，连接 处是否 牢固，防 腐措 施是 否持续 有效；c)接线、接头 和端 子连 接是 否牢固，有 无腐 蚀现 象；d)检测光 伏组 件的 充电 电压、电流 是否 在正 常的 范围 内。6.2.2 特殊检 测的项目 检测光伏组 件 的I-V 特性，判断其 是否 正常。6.3 蓄电池 6.3.1 埋入地 面以 下的 蓄电 池 6.3.1.1 日常检查的 项目 视条件 检测 电池 组及 单体 充放电 电压 是否 满足 要求，充放 电电 流是 否在 正常 范围。6.3.1.2 特殊检 测项 目 埋入地 面以 下的 蓄电 池定 期进行 维护 时，检测 项目 为核对 行放 电试 验。6.3.2 地面以 上的 蓄电 池 6.3.2.1 日常检查的 项目 日常检 查的 项目 包括：a)极柱、连接 条是 否清 洁；有无损 伤、变形 或腐 蚀现 象；b)连接处 有无 松动；c)电池壳 体有 无损 伤、渗漏 和变形；d)电池各 处有 无漏 液现 象；e)检测电 池组 及单 体充 放电 电压、充放 电电 流是 否稳 定在正 常范 围。6.3.2.2 特殊检 测项 目 地面以 上的 蓄电 池定 期进 行维护 时，检测 项目 为离 线式容 量测 试。6.3.3 预防性 维护 的项 目 DB41/T 9392014 4 需预防 性维 护的 项目 为预 防性充 电，具体 要求 包括：a)充电设备应 与被 测试 电池 相匹配；b)充电电 流应 符合 设计 要求，同时 应满 足式（1）的 要求：)(10/A C I（1）式中：I 充电电 流，单位 为A；C为10h 率 额定 容量。充电量 不小 于额 定容 量的30%。6.4 充放电 控制 器 6.4.1 日常检查的 项目 日常检 查的 项目 包括：a)控制器 状态 指示灯显 示是 否正常；b)控制器 输入 输出 电压 是否 在正常 范围 内；c)接线、接头 和端 子连 接是 否牢固，有 无腐 蚀现 象；d)输入输 出回 路短 路保 护电 路是否正常。6.4.2 特殊检 测的项目 特殊检 测的 项目 包括：a)过充与 过放 保护 功能 是否 正常；b)充放电 回路 压降 不超 过系 统额定 电压 的5%；c)静态电 流不 超过 额定 充电 电流 的 1%。7 维护策 略 7.1 系统 系统维 护策略 要求见 表1。表1 系统维 护策 略 维护项目 策略 6.1.1 半年和异常天气后 6.1.2 a）1 年 6.1.2 b）1 年和异常天气（闪电）后 7.2 光伏电 池阵 列 光伏电 池阵 列维护 策略 要 求见表2。DB41/T 9392014 5 表2 光伏电 池阵 列维 护策 略 维护项目 策略 6.2.1 a）、b）、c）半年和异常天气后 6.2.1 d）在线实时监测 6.2.2 日常检查项目出现异常后 7.3 蓄电池 蓄电池 维护 策略 要求 见表3。表3 蓄电池 维护 策略 维护项目 策略 6.3.1.1 在线实时监测 6.3.2.1 e）半年 6.3.2.1 a）、b）、c）、d）半年 6.3.1.2、6.3.2.2 2 年，使用6 年后应每年一次 6.3.3 出现供电异常时 7.4 充放电 控制 器 充放电 控制 器维护 策略 要 求见表4。表4 充放电 控制 器维 护策 略 维护项目 策略 6.4.1 半年 6.4.2 1 年和需经常检查项目出现异常后 8 检测方 法 8.1 一般要 求 一般情 况下，采 用在 线的 方法，需要 时，可用 备件 暂时替 换后 离线 进行。8.2 测量仪 表、设备 要求 维护检 查时 可参 照下 列要 求配置 测量 仪表、设 备：a)电压表 的准确度 不低 于 0.5 级；b)电流表 的准 确度 不低 于1.5 级；c)温度计 的分 辨力 不低 于0.5；DB41/T 9392014 6 d)接地电 阻表 的准 确度 不低 于3.0 级；e)蓄电池 容量 自动 测试 设备；f)连续可 调的 直流 稳压 电压；g)与被测 试蓄 电池 相匹 配的 充电设 备。8.3 光伏电池组 件的I-V 特性 检查 光伏电池组 件 的I-V 特性 检 查是对 具有与 被查 光伏组 件基本 相同光 谱响 应的预 留样本 光伏电 池组 件与被检 查光 伏电池组 件 的 电性能 进行 比较，其 方法 是：a)在太阳 辐照 度相 对稳 定的 气象条 件下，分别测 量预 留样本光 伏电 池组 件和 被查 光伏电 池组 件的开路电 压和 短路 电流；b)按照式（2）和 式（3）计 算 和 并记录，0/V Vs=（2）0/I Is=（3）式中：sV 光伏 电池 组件 开路 电压；0V 预留 样本 光伏 电池 组件 开路电 压；sI 光伏 电池 组件 短路 电流；0I 预留 样本 光伏 电池 组件 短路电 流。将计算 得到 的 和 值与 之前 记录的 值进 行比 较，偏差 比例应 不超 过30%。8.4 放电测 试 核对性 放电 测试 应按 照YD/T 1970.10-2009 中7.2.3 的规 定进 行。8.5 容量试 验 离线式 容量 测试 方法 如下：a)断开充放电 控制 器中 光伏 组件的 输入，由 蓄电 池对 视频监 控设 施供 电；b)在蓄电 池组 放电 中找 出蓄 电池组 中电 压最 低的 一只 电池作 为容 量试 验对 象；c)其余步 骤按 照YD/T 1970.10-2009 中7.2.1 的 规定 进行。8.6 过充与 过放 保护 功能 检查 过充与 过放 功能 检查 一般 离线进 行，其方 法是：a)用直流 电源 替代 蓄电 池接 到控制 器蓄 电池 输入 端子 上，模 拟蓄 电池 的电 压；b)调节直 流电 源的 电压 模拟 蓄电池 进入 过充 状态，控 制 电路应 当立 即断 开充 电回 路或转 为浮 充 状态；c)调节直 流电 源的 电压 模拟 蓄电池 恢复 到正 常状 态，控制电 路应 能重 新接 通充 电回路；d)调节直 流电 源的 电压 模拟 蓄电池 进入 过放 状态，控 制电路 应能 自动 断开 负载；e)调节直 流电 源的 电压 模拟 蓄电池 恢复 到正 常状 态，控制电 路应 能再 次接 通负 载。8.7 充放电 回路 压降 测试 DB41/T 9392014 7 充放电 回路 压降 测试 一般 选择系 统正 常工 作且 充电 电流较 大时 进行，用 电压 表 测量控 制器 充电 回 路和放电 回路 的电 压降。8.8 静态电 流测 试 静态电 流测 试一 般离 线进 行，断 开光 伏电 池阵 列输 入和负 载输 出，用电 流表 测量蓄 电池 对控 制 器 的输入电 流。9 有效使 用年 限及 设备 处置 9.1 正常使 用及 维护 条件 下的 有效使 用年 限 正常使 用及 维护 条件 下的 有效使 用年 限如 下：a)光伏组件：1520 年；b)蓄电池：5 6 年；c)充放电 控制 器：1015 年。9.2 设备处置 9.2.1 对于正 常使 用故 障率 高等 原因造 成运 行维 护成 本过 高的设 备，经专 家和 维护 主管部 门的 评估 与审批，应报 废或 更新。9.2.2 对于已 超过 有效 使用 年限 的设备，经 过检 测评 估，性能仍 然良 好者 并满 足运 行质量 要求，具 有使用价 值的，经 主管 部门 的批准，可 继续 使用。9.2.3 对于已 超过 有效 使用 年限 仍继续 使用 的设 备，应适 当缩短 维护 和检 查的 周期。10 资料档 案管 理 10.1 维护工 作记 录应 包括：a)值班日志；b)设备、部件 和软 件的 更换 或修改 记录；c)系统故 障记 录；d)维护工 作计 划；e)维护操 作记 录；f)设备或 部件 调试 完成 后的 参数原 始记 录；g)质量分 析会 记录。10.2 资料档 案应 包括：a)设备及 系统 说明 书、图纸 和维护 手册；b)系统软 件；c)电源、通信、线 路等 布线 系统图；d)设计、施工、竣 工资 料和 验收记 录；e)应急处 理方 案；f)相关维 护作 业规 程、文件 规定和 规章 制度。10.3 资料档 案管 理要 求包 括：a)专人管 理技术档 案、资料 和记录；b)制定相 关的 管理 制度；DB41/T 9392014 8 c)使用及 时档 案和 资料 应进 行登记；d)不得抽 取、涂写、损 毁技 术档案 和资 料；e)技术档 案和 资料 应定 期整 理成册，集 中存 放，长期 保管。_
