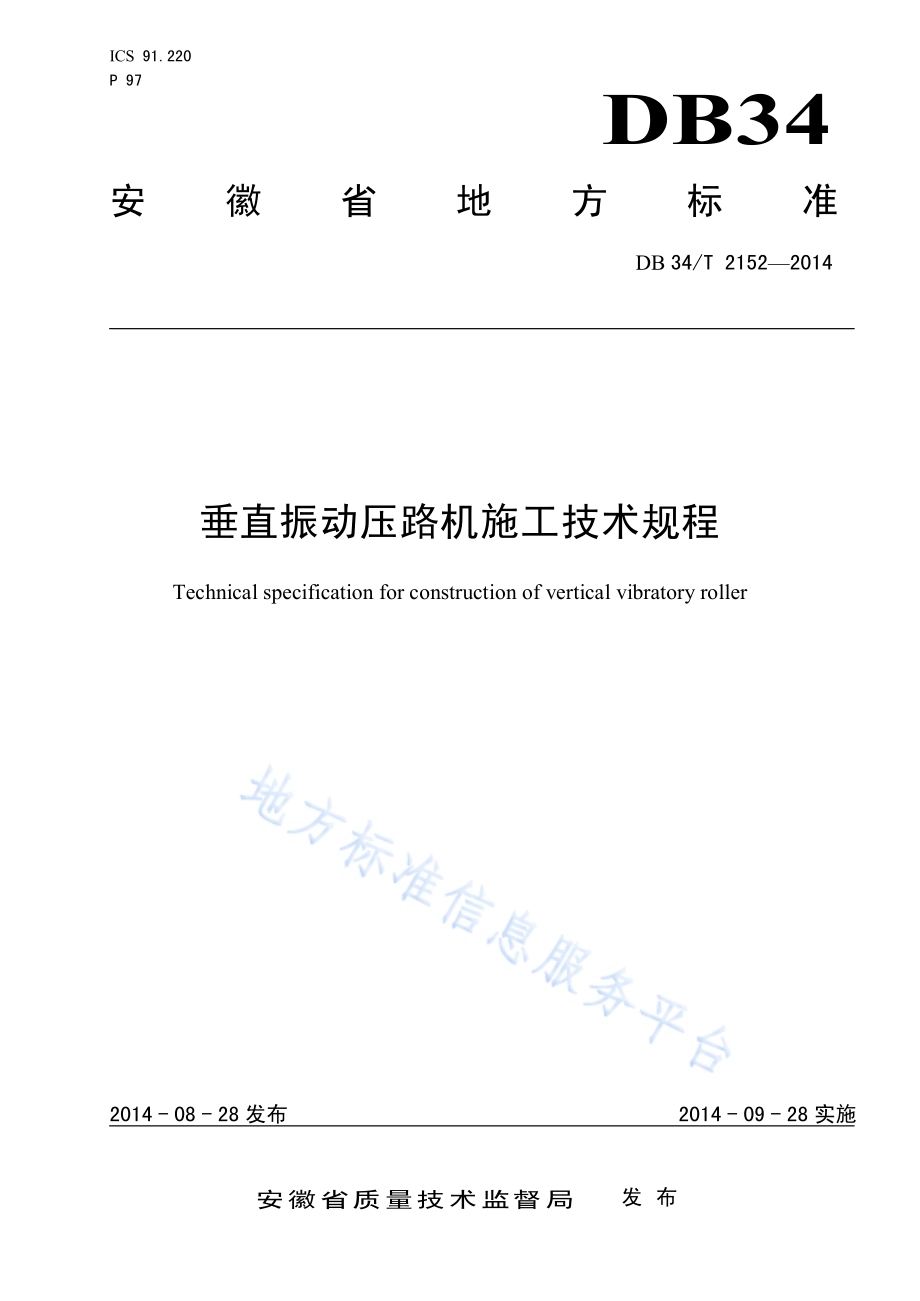

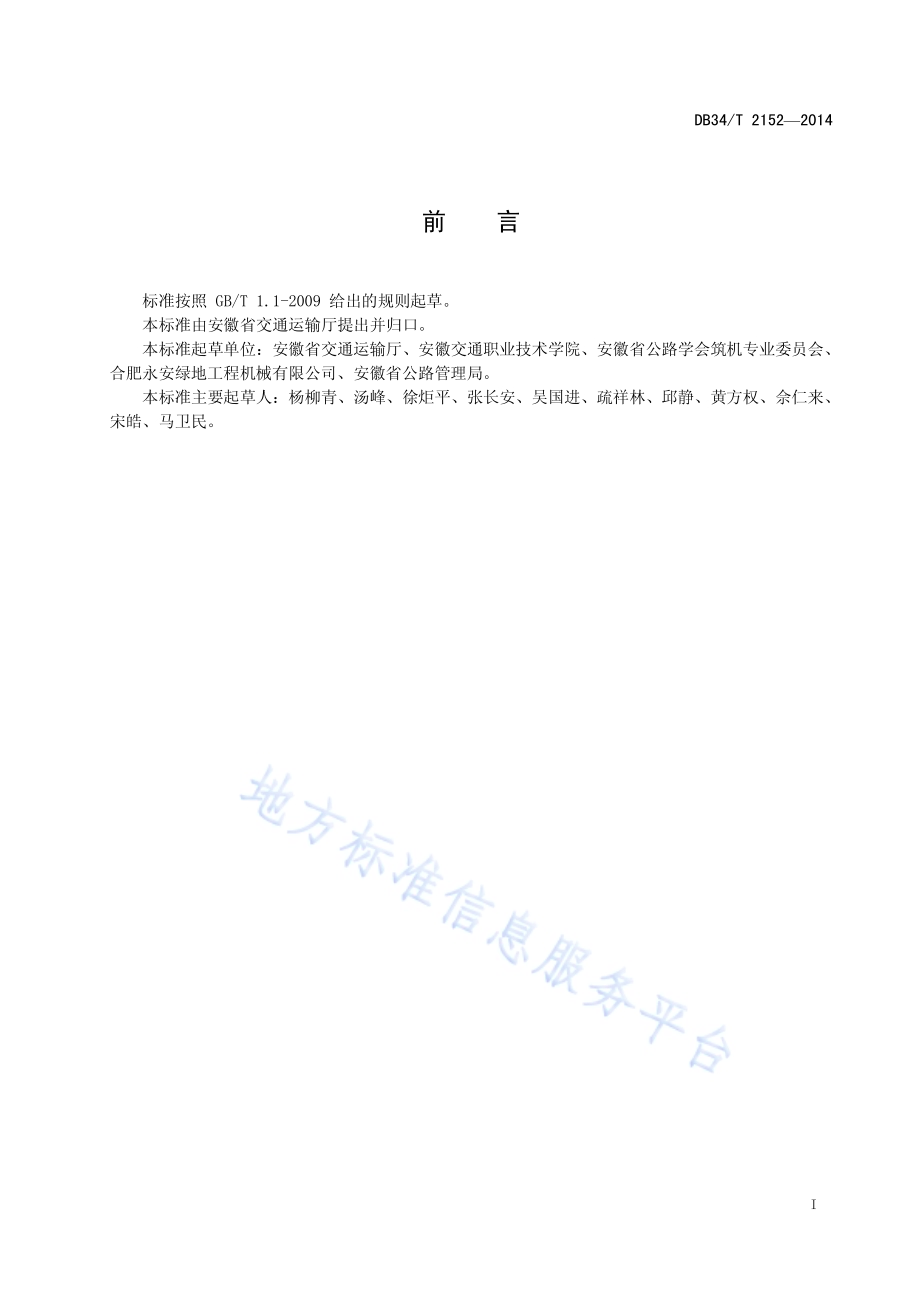

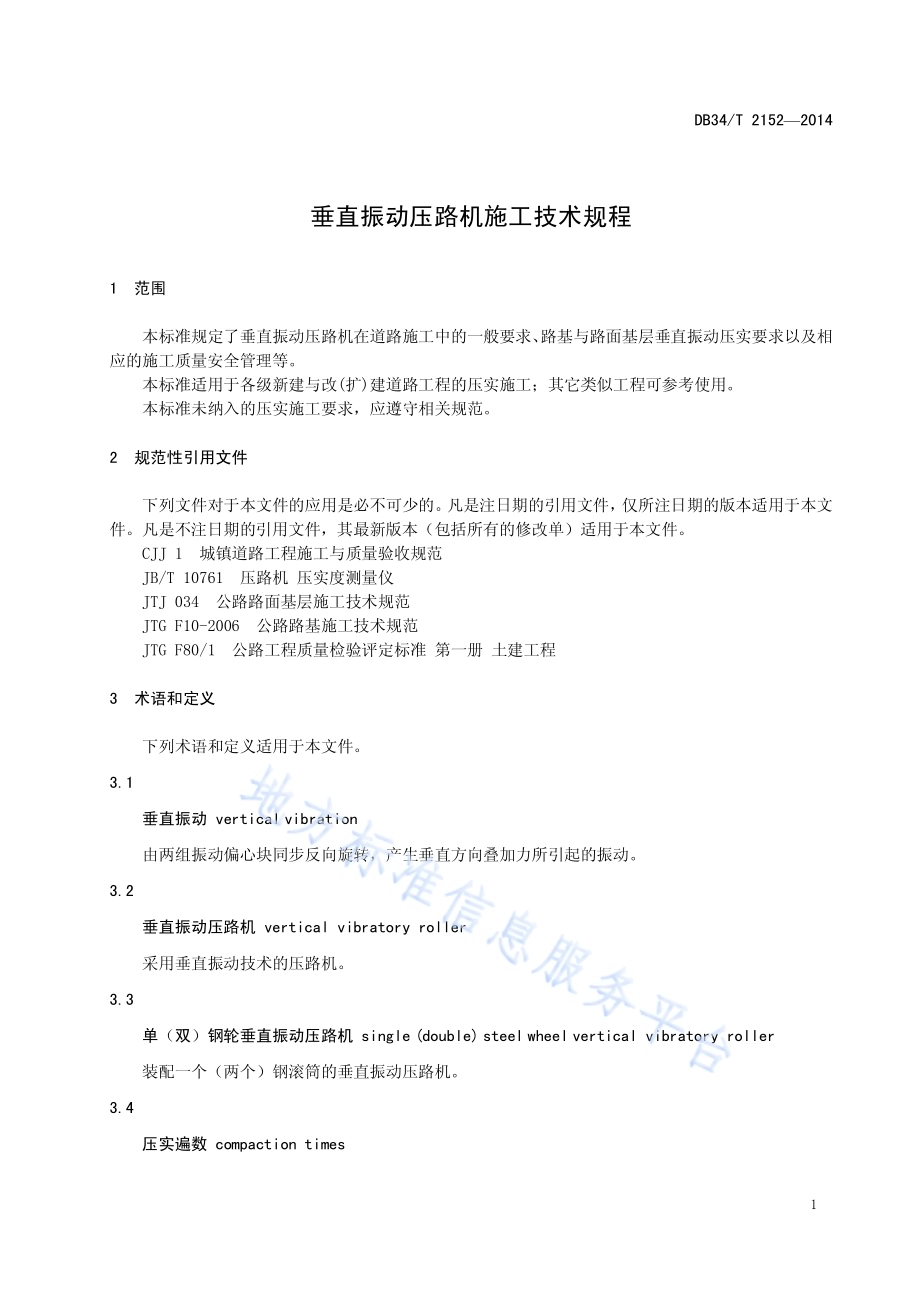

ICS 91.220 P 97 DB34 安 徽 省 地 方 标 准 DB 34/T 21522014 垂直振动压路机施工技术规程 Technical specification for construction of vertical vibratory roller 文稿版次选择 2014-08-28 发布 2014-09-28 实施安徽省质量技术监督局 发 布 DB34/T 21522014 I 前 言 标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省交通运输厅提出并归口。本标准起草单位：安徽省交通运输厅、安徽交通职业技术学院、安徽省公路学会筑机专业委员会、合肥永安绿地工程机械有限公司、安徽省公路管理局。本标准主要起草人：杨柳青、汤峰、徐炬平、张长安、吴国进、疏祥林、邱静、黄方权、佘仁来、宋皓、马卫民。DB34/T 21522014 1 垂直振动压路机施工技术规程 1 范围 本标准规定了垂直振动压路机在道路施工中的一般要求、路基与路面基层垂直振动压实要求以及相应的施工质量安全管理等。本标准适用于各级新建与改(扩)建道路工程的压实施工；其它类似工程可参考使用。本标准未纳入的压实施工要求，应遵守相关规范。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。CJJ 1 城镇道路工程施工与质量验收规范 JB/T 10761 压路机 压实度测量仪 JTJ 034 公路路面基层施工技术规范 JTG F10-2006 公路路基施工技术规范 JTG F80/1 公路工程质量检验评定标准 第一册 土建工程 3 术语和定义 下列术语和定义适用于本文件。3.1 垂直振动 vertical vibration 由两组振动偏心块同步反向旋转，产生垂直方向叠加力所引起的振动。3.2 垂直振动压路机 vertical vibratory roller 采用垂直振动技术的压路机。3.3 单（双）钢轮垂直振动压路机 single(double)steel wheel vertical vibratory roller 装配一个（两个）钢滚筒的垂直振动压路机。3.4 压实遍数 compaction times DB34/T 21522014 2 钢轮在压实工作面上往返的次数。3.5 压实速度 compaction speed 压路机在压实施工作业中的行驶速度。3.6 振动频率 vibration frequency 振动器每秒内振动循环的次数。3.7 振幅 amplitude 振动轮垂直上下跳动离开平衡位置的最大距离。4 一般要求 4.1 垂直振动压实施工应根据道路等级、路基路面材料、地质条件等因素选择垂直振动压路机型号，并通过铺筑试验段确定压实工艺。压路机型号选择及工程示例可参见附录A。4.2 垂直振动压实施工时，应考虑对原道路结构层、构造物及周边环境的影响。4.3 垂直振动压路机操作人员应接受岗前培训，并取得压路机驾驶员职业（岗位）资格证书。5 路基垂直振动压实 5.1 路基施工前，应按照 JTG F10 规定的要求进行试验段施工。压实施工时应遵循试验段确定的工艺流程与工艺参数。5.2 路基垂直振动压实施工时，分层压实厚度宜为 100 mm500 mm。压实厚度应按 5.1 的试验成果最终选定。5.3 填土路堤和土石混填路堤压实时宜选用自重不小于 15 t 的垂直振动压路机。振动频率和振幅应按5.1的试验成果最终选定。5.4 垂直振动压路机压实时，相邻轮迹重叠宽度不小于压实轮宽度的 1/4；压实傍山道路时，应由里侧（傍山侧）向外侧压实，轮迹重叠宽度不小于压实轮宽度的 1/2。相邻施工段同层接头重叠长度不小于500 mm，以保证无漏压、无死角。5.5 在岩石或旧路路面等刚度较大的原地面上回填压实时，应采用低幅振动、分层压实 500 mm 厚以后，再正常压实。5.6 道路管线及结构物以上 800 mm 范围内的填土压实，应参照 JTG F10-2006 第 4.2.6 条规定填筑压实，或按 5.1 的规定在试验段中采用垂直振动压路机低振幅试压。6 路面基层（底基层）垂直振动压实 6.1 路面基层（底基层）施工前，应按照 JTJ 034 规定的要求进行试验段施工。压实施工时应遵循试验段确定的工艺流程与工艺参数。DB34/T 21522014 3 6.2 路面基层（底基层）垂直振动压实施工时，分层压实最大厚度不宜大于 400 mm。压实厚度应按6.1 的试验成果选定。6.3 路面基层（底基层）结构层宜用 12 t以上垂直振动压路机压实；采用 12 t18 t垂直振动压路机压实时，每层压实厚度不应超过 250 mm；采用 18 t22 t 垂直振动压路机压实时，每层压实厚度不应超过 400 mm。6.4 路面基层（底基层）垂直振动压实最大压实速度不得超过 4 km/h。7 施工质量与施工安全管理 7.1 施工质量控制 施工质量控制的项目、频度和质量标准应按照 CJJ 1、JTG F80/1 及相关路基、路面标准的规定执行。7.2 施工安全管理 7.2.1 操作人员应了解垂直振动压路机的构造、性能，遵守操作规程。7.2.2 施工时应注意边坡变化情况，以防坍塌造成事故。7.2.3 垂直振动压路机工作时，机械周围应无障碍物和其它人员。7.2.4 垂直振动压路机不应在原地或坚实的地面上振动。DB34/T 21522014 4 A A 附 录 A（资料性附录）压路机型号与工程示例 A.1 压路机型号选择 见表A.1。表A.1 垂直振动压路机型号选择参考表 轮型 驱动方式 工作质量（吨）10 12 13 15 19 20 22 27 光轮 单钢轮 液压双驱 机械单驱 双钢轮 液压双驱 羊足轮 单钢轮 液压双驱 机械单驱 注：为常见机型；为可选机型。A.2 工程示例 见表A.2。表A.2 工程示例 工程代号 结构 项目 名称 时间 地点 填料类型 压实度设计值（）LSV 200(20 t)垂直振动压路机 22 t 或 20 t 圆周 振动压路机 厚度 mm 压实 遍数 速度 km/h 实测压实度（）压实遍数 实测压实度（）2 路基 河北邢台七里河综合治理工程 2009.05.22 河北邢台 粘性土 93 松铺厚度500*4 遍 95.1 振压 4 遍 90.1 4 安徽六安至叶集高速公路 2006.08.21 安徽六安 8灰土 96 压实厚度200*3 遍 平均97.3 振压 46 遍 静压 35 遍 达到设计值 DB34/T 21522014 5 表A.2（续）工程代号 结构 项目 名称 时间 地点 填料类型 压实度设计值（）LSV 200(20 t)垂直振动压路机 22 t 或 20 t 圆周 振动压路机 厚度 mm 压实遍数 速度 km/h 实测压实度（）压实遍数 实测 压实度（）6-1 路基 安徽北沿江高速公路马巢段 2013.04.14 安徽和县 6 灰土 96 松铺厚度300*1 遍*1 遍*2 遍 平均96.8 6-2 96 松铺厚度400*1 遍*2 遍*2 遍 平均96.9 7 安徽S105 改（扩）建工程 2013.08.03 安徽 3 灰土 93 压实厚度200*3 遍 平均94.8 振压 4 遍 92.9 8 2013.08.29 压实厚度300*2 遍*1 遍 4 平均96.7 9 2013.05.05 土 石混 填（土石比 4：6）400（已压实成型）*4 遍 2.5 总沉降量 平均18 mm 11 路面基层 合肥新桥国际机场外围场路 2011.09.20 安徽合肥 级配 碎石 96 松铺厚度400*1 遍 振压 3 遍*1 遍 5 3 平均97.5 12 江西昌九高速公路 2007.05.18 江西 沥青冷再生 98 压实厚度180*1 遍*2 遍*2 遍 2.5 平均98.8 振压 4 遍 静压 2 遍 达到 设计值 16 河北邢台吕清线工程 2009.06.25 河北邢台 水泥稳定碎石 98 松铺厚度360*1遍*4 遍*2 遍 平均98.5 DB34/T 21522014 6 表A.2（续）工程 代号 结构 项目 名称 时间 地点 填料类型 压实度设计值（）LSV 200(20 t)垂直振动压路机 22 t 或 20 t 圆周振动压路机 厚度 mm 压实遍数 速度 km/h 实测压实度（）压实遍数 实测压实度（）18-1 路面基层 河北石家庄石环公路辅道及连接线工程 2011.05.03 河北石家庄 水泥稳定碎石 98 压实厚度180 振压 3 遍 平均 98 振压 3遍 平均 95 18-2 压实厚度260 振压 4 遍 平均99.3 振压 4遍 平均 98 19 合肥新桥国际机场外围场路 2011.09.22 安徽合肥 水泥稳定碎石 98 松铺厚度480*1 遍 振压 3 遍*1 遍 5 3 平均99.2 20 安徽省道S105改（扩）建工程 2013.10.24 安徽肥东 3%水泥稳定碎石 压实厚度200*和*各 1遍 4 平均98.7 21 大体积砼 贵州松桃盐井水利枢纽 2013.05.16 贵州松桃 RCC 97 压实厚度600*1 遍 振压 4/5遍*1 遍 97(98)注1：“*”表示静压，“*”表示低频高幅振动，“*”表示高频低幅振动压实；“”表示缺少记录数据。注2：垂直振动压路机压实后，前进方向无拥土、表面平整，只需利用该机静压功能收光，不需再配置大吨位静压路机压实。注3：压实度应按照 JB/T 10761 规定的方法测定。_
