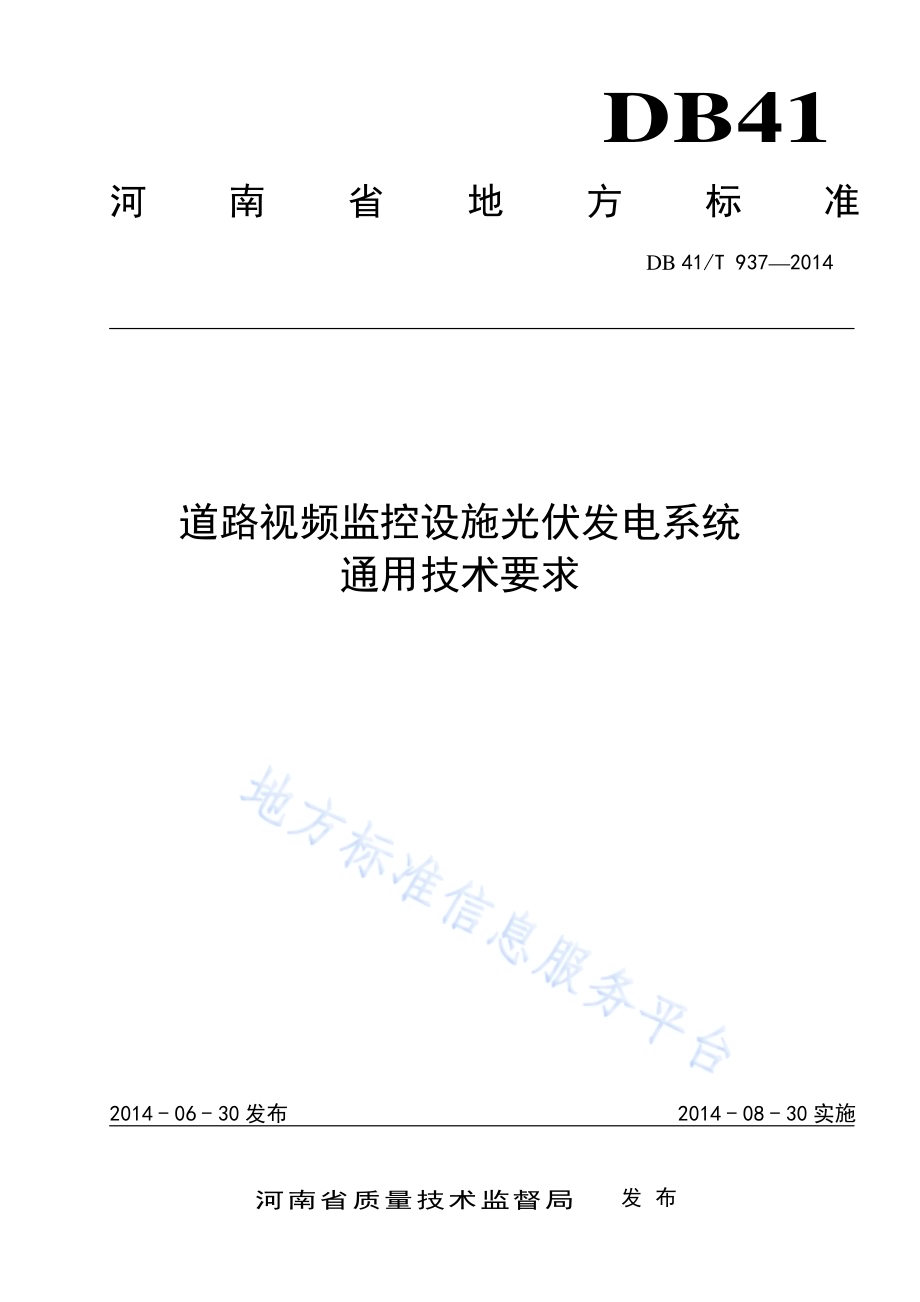

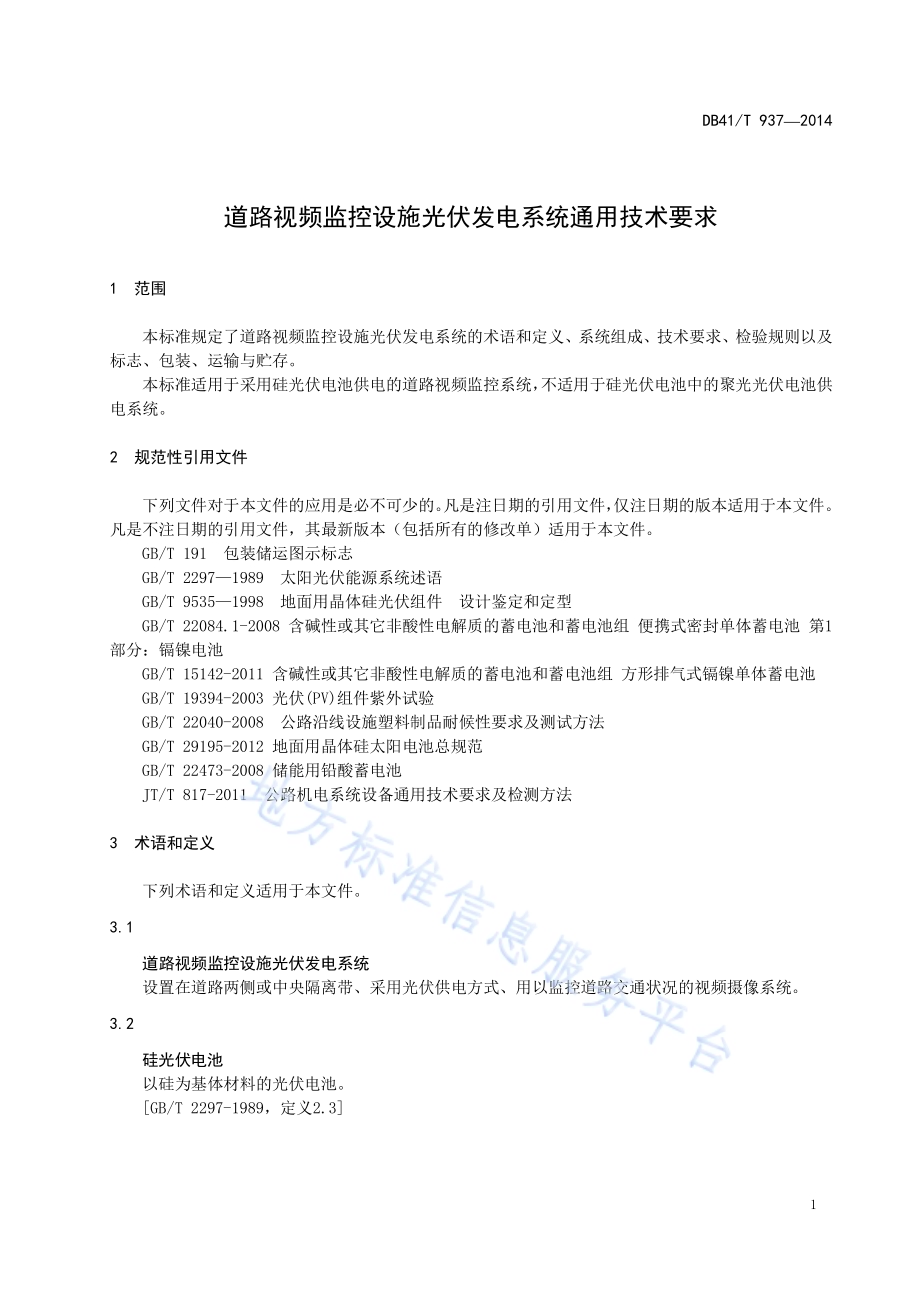

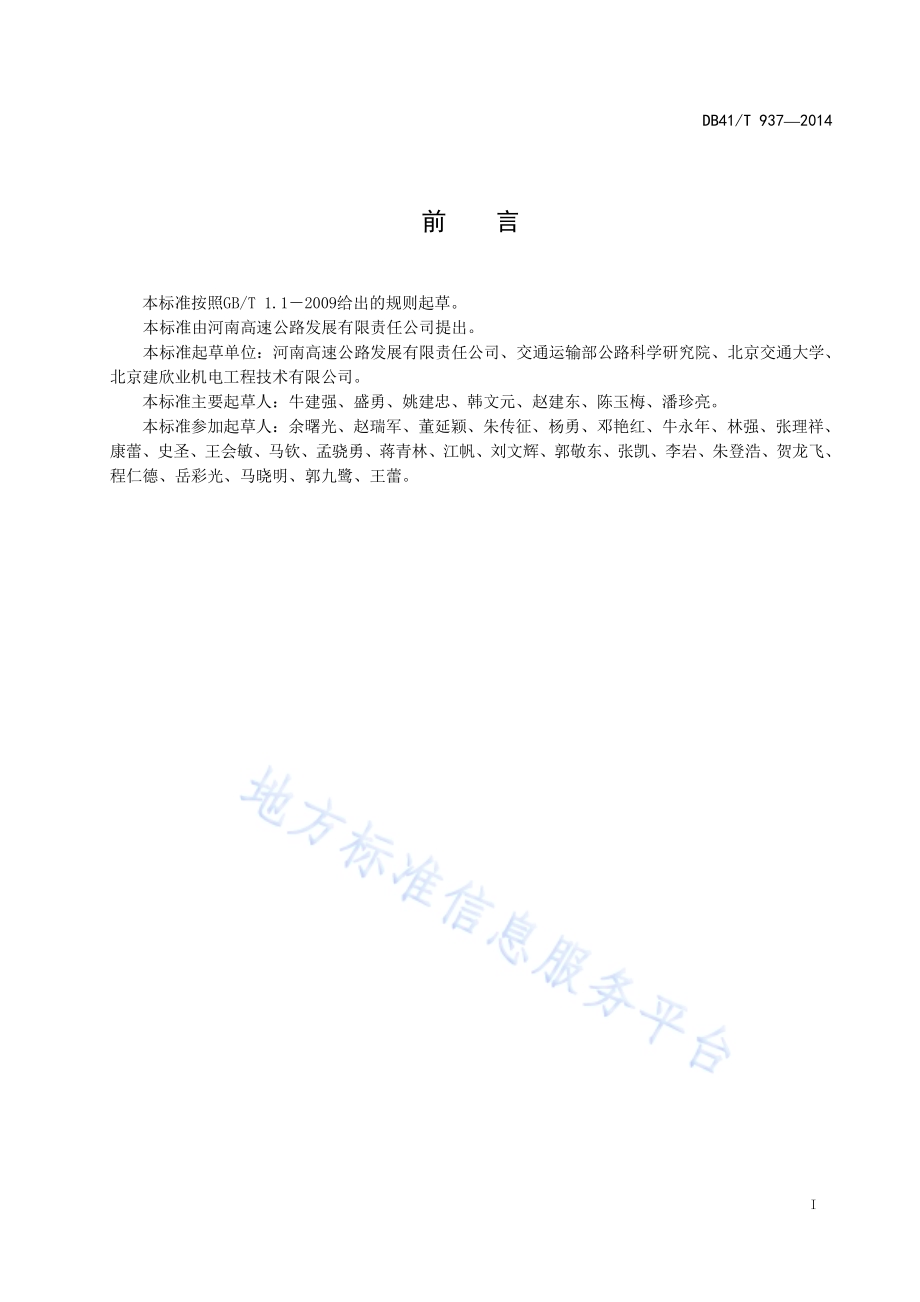

DB41 河南省地方标准 DB 41/T 9372014 道路视频 监控设施 光伏发电 系统 通用技术 要求 2014-06-30 发布 2014-08-30 实施 河南省质量技术监督局 发布 DB41/T 9372014 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 南高 速公 路发 展有限 责任 公司 提出。本标准 起草 单位：河 南高 速公路 发展 有限 责任 公司、交通 运输 部公 路科 学研 究院、北京 交通 大 学、北京建 欣业 机电 工程 技术 有限公 司。本标准 主要 起草 人：牛建 强、盛 勇、姚建 忠、韩文 元、赵 建东、陈 玉梅、潘 珍亮。本标准 参加 起草 人：余曙 光、赵 瑞军、董延颖、朱 传征、杨勇、邓 艳红、牛永年、林强、张理祥、康蕾、史圣、王会敏、马钦、孟骁勇、蒋青林、江帆、刘文辉、郭敬东、张凯、李岩、朱登 浩、贺龙 飞、程仁德、岳 彩光、马 晓明、郭九 鹭、王蕾。DB41/T 9372014 1 道路 视频 监控设施 光伏发 电系统通 用技术 要求 1 范围 本标准 规定 了 道路 视频监 控 设施 光伏 发电 系统 的术 语和定 义、系统组 成、技术要求、检验规 则以 及标志、包装、运 输与 贮存。本标准 适用 于采 用硅 光伏 电池供 电的 道路 视频 监控 系统，不适 用于 硅光 伏电 池中的 聚光 光伏电 池供电系统。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 191 包装 储运 图示 标志 GB/T 22971989 太阳 光 伏能源 系统 述语 GB/T 95351998 地面 用 晶体硅 光伏 组件 设计鉴 定和定 型 GB/T 22084.1-2008 含碱 性或其 它非酸 性电解 质的 蓄电池 和蓄电 池组 便携式 密封单 体蓄电 池 第1部分：镉镍 电池 GB/T 15142-2011 含 碱性 或其它 非酸 性电 解质 的蓄 电池和 蓄电池组 方形排 气式镉镍 单体 蓄电 池 GB/T 19394-2003 光伏(PV)组件 紫外 试验 GB/T 22040-2008 公路 沿 线设施 塑料 制品 耐候 性要 求及测 试方 法 GB/T 29195-2012 地面用 晶体硅 太阳 电池 总规 范 GB/T 22473-2008 储 能用 铅酸蓄 电池 JT/T 817-2011 公路机 电系统设 备通 用技 术要 求及 检测方 法 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 道路视 频监 控设 施光 伏发 电系统 设置在 道路 两侧 或中 央隔 离带、采用 光伏 供电 方式、用以 监控 道路 交通 状况 的视频 摄像 系统。3.2 硅光伏电池 以硅为 基体 材料 的光伏电 池。GB/T 2297-1989，定义2.3 DB41/T 9372014 2 3.3 单晶硅 光伏 电池 以单晶 硅为 基体 材料 的 光 伏电池。GB/T 2297-1989，定义2.4 3.4 聚光光伏电 池 在基体 电阻 率、结深 和栅 线结构 等方 面进 行特 殊设 计后，适用 于聚 光条 件下 工作的 光伏 电池。GB/T 2297-1989，定义2.19 3.5 光伏电 池伏-安 特性 曲线 受光照 射的 光伏 电池，在一定的 温度 和辐 照度 以及 不同的 外电 路负 载下，流入负载 的电 流 和电池端电压V的关系 曲线。GB/T 2297-1989，定义3.5 3.6 标准光伏电 池 用规定 的标 定方 法标 定过 的光伏 电池，一 般用 作测 量光源 的辐 照度，也 用来 比较同 类型 光伏 电池的电性能。GB/T 2297-1989，定义5.29 3.7 标准工 作条 件 标准工作 条件是用标准光伏电池测 量的辐照度为1000W m2，并具有标准的太阳光谱辐 照度分布，光伏电 池温度为 组件 的电 池额定 工作 温度（NOCT）。GB/T 2297-1989，定义4.55 3.8 浮充电 把充电 电路 和储 能元 件的 供电电 路并 联接 到负 载上，充电 电路 在向 负载 供电 的同时，仍向储 能元件充电；只有 当充 电电 路断 开时，储能 元件 才向 负载 供 电的 一种 充电 方式。4 系统组 成 4.1 道路视频监 控 设 施光 伏发 电系统 组成 道路视 频监控 设施 光伏发 电系统 一般由 光伏 电池阵 列、蓄 电池组、充 放电控 制器、摄像机 和视频/数字传 输设 备等部分 组成。4.2 摄像机 组成 摄像机 一般 由主 机、镜头、云台、雨 刷和 外壳 护罩 等部分 组成。DB41/T 9372014 3 5 技术要求 5.1 基本要 求 5.1.1 道路视 频监 控设 施光伏发 电系统 的组 成设 计及 应用 应 遵循 经济 适用、环保、安全、节约 的原 则。5.1.2 道路视 频监 控设 施光 伏发 电系统 中各 负载 设施 应采 用直流 驱动，工 作电 压宜 选择 12V、24V。5.1.3 发电系 统输 出电 压波 动范 围不大 于负 载额 定工 作电 压的20%时，各负 载设 施能够正 常工 作。5.2 光伏电 池阵 列 5.2.1 光伏电 池阵 列由 光伏 电池 组件组 成。如果 组件 不止 一个，各组件的 电流 特性 和电压 特性 应基 本一致。5.2.2 依据当 地的 太阳 能辐 射参 数和负 载特 性，确定 光伏 电池阵 列的 总功 率，依据 所设计 系统 电压 电流要求，确 定光 伏电 池阵 列串并 联的 数量。5.2.3 在条件 允许 的情 况下，道 路视频 监控 设施 光伏 发电 系统的 光伏 电池 组件 宜选 用晶体 硅电 池。5.2.4 晶体硅 光伏 电池 的性 能应 符合 GB/T 29195 和GB/T 9535 的规 定。5.2.5 光伏电 池组件 的 外形 尺寸 应与沿 线设 施产 品自 身和 周围环 境一 致。5.3 蓄电池 组 5.3.1 蓄电池 组可 由蓄 电池 串、并联组 成，适合 系统 使用 的蓄电 池类 型包 括深 循环 型铅酸 蓄电 池、密封型铅 酸蓄 电池、胶 体蓄 电池等。5.3.2 蓄电池 组容 量必 须满 足连 续阴雨 天负 载用 电要 求。5.3.3 蓄电池 在道 路使 用，要求 工作寿 命长、维 护简 单。5.3.4 铅酸蓄 电池 的性 能应 符合GB/T22473 的规 定。5.3.5 镉镍碱 性蓄 电池 的性 能应 符合GB/T 22084.1 或 GB/T 15142 的规定。5.3.6 蓄电池 应放 置在 具备 良好 保温、防潮、透 气 性 能的 环境内，蓄 电池 裸露 的金 属电极 和导 线连 接线均应 采取 防腐 处理。5.4 充放电 控制 器 5.4.1 充放电 控制 器应 具有 显示 接口和 通信 接口。5.4.2 充放电 控制 器应 具有 蓄电 池充满 断开 及欠 压断 开的 功能。5.4.3 充放电 控制 器应 具有 如下 保护功 能：a)能够承 受负 载短 路的 电路 保护；b)能够承 受负 载、光伏 电池 组件或 蓄电 池极 性反 接的 电路保 护；c)能够承 受充 放电 控制 器、负载和 其他 设备 内部 短路 的电路 保护；d)能够承 受由 雷击 引起 的击 穿保护；e)能够防 止蓄 电池通过 充放 电控制 器向 光伏 电池 阵列 反向放 电。5.4.4 充放电 控制 器应 具备 系统 状态指 示功 能，可提 供蓄 电池的 充电、充 满、欠压、过放 截止 等状 态指示。5.5 摄像机 5.5.1 道路视 频监 控应 用以 CCD 摄像机 为主。5.5.2 道路监 控摄 像机 的安 装应 牢固可 靠，在设 计允 许风 速条件 或执 行变 焦、转动 等操作 时，摄像 机应工作 稳定、动 作平 滑、无抖动。DB41/T 9372014 4 5.5.3 摄像机 云台 可在 水平 方向 稳定、灵活 转动，转 角范 围不小 于350。5.5.4 摄像机 云台 可在 垂直 方向 做俯仰 转动，最 大仰 角不 小于15，最大 俯角 不小 于 90。5.5.5 摄像机 应具 备光 圈自 动调 节功能 和快 速自 动聚 焦功 能。5.5.6 根据使 用条 件和 设计 需求，摄像 机应 合理 配置 雨刷、风扇 等部 件。5.5.7 采用光伏 供 电的 摄像 机不 宜采用 云台 长期、连 续转 动的工 作模 式，配置 云台 的摄像 机云 台日 工作时间 不应 大于 1h。5.5.8 摄像机 应具 备良 好的 防尘、防水 性能，主 机、云台 等部件 的外 壳防 护等 级不 应低 于IP65。5.5.9 摄像机 在正 常工 作状 态下 的最大 功耗 不应 大于 35W。5.6 视频/数字 传输 设 备 5.6.1 视频/数字 传输 设备 应具备视频传 输 和 数据 传输 功能。5.6.2 视频/数字 传输 设备 应用 以 数字视 频光 端机 为主。视 频编解 码器 应用 以MPEG-4 或 H.264 为主。5.6.3 视频/数字传输 设备 正常 工作状态 下的 实测 功耗 不应 大于 10W。5.7 耐环境 适应 性能 5.7.1 一般要 求 5.7.1.1 道路视 频监 控设 施光伏发 电系统 采用 的光 伏电 池 组件，除 了符 合 GB/T 9535 要求的 环境 试验外，还 应符合本 标准 5.7.2 5.7.4 规定 的试 验要 求。5.7.1.2 道路视 频监 控设 施光伏发 电系统 采用 的蓄 电池、充放电控制 器等 电子 部件 应经 过高低 温试 验，满足安 装场 所的 环境 温度 条件要 求。5.7.1.3 道路视 频监 控设 施光 伏发 电系统 的外 露部 件应 耐腐 蚀、抗 老化，其 耐盐 雾、耐SO2 腐蚀和 耐候性能 应符 合 GB/T 22040-2008 表2 中2.4、2.5、2.8 的 规定。5.7.2 光伏电 池耐紫外 辐射 性能 5.7.2.1 按GB/T 19394-2003 试验后，光伏电 池耐 紫外 线辐 射性能应 符合 GB/T 9535-1998 中 6 的要 求。5.7.2.2 试验结 束后，外 观无 GB/T 9535 1998 中10.1.2 所 列的缺 陷，标准 测试 条件 下光伏 电池 和蓄电池 的最 大输 出功 率衰 减不应 超过 试验 前 的5%。5.7.3 光伏电 池耐 风沙 性能 光伏电 池耐 风沙 试验 条件 应符合 GB/T 22040-2008 中 6.7 的 试验要求，性能应 符合 GB/T 220402008 表 2 中第 6 项 和本 标准 5.7.2.2 的规 定。5.7.4 耐机械 振动 性能 按JT/T 817-2011中4.4.2 的方法 进行 试验 后，光伏 电池无GB/T 9535-1998中10.1.2 所列 的缺 陷，且整个系 统工 作正 常，输出 工作电 压达 到初 始试 验前 的要求。6 检验规 则 单晶硅 光伏电 池和多晶硅 光伏电 池应按GB/T 29195 和GB/T 9535 的方法进行 检验；铅 酸蓄电 池应 按GB/T 22473 的方法进 行检 验；镍 铬蓄 电池 应 按GB/T22084.1 和GB/T15142 的方 法进行 检验。摄像机、视频/数字 传输 设 备、充 放电控 制器 等的功 能、功 耗、性 能指 标等采 用实测 和功能 验证 的方法进行 检验。DB41/T 9372014 5 7 标志、包装、运 输与 储存 7.1 标志 7.1.1 产品标 志 产品标 志可 采用 铭牌 或直 接喷刷、印字 等形 式，标 志 应清晰，其颜 色要 有益 于 识别且 不易 随自 然环境的变 化而 褪色、脱 落。产品标 志上 应注 明：a)生产企 业名 称、地址 及商 标；b)产品名 称及 型号 规格；c)供电方 式及 电源 电压；d)功耗；e)重量；f)产品编 号；g)制造日 期。7.1.2 包装标 志 包装标 志应 符合GB/T 191 的规定，应标有“易 碎物 品”、“向上”和“怕雨”等图 案，还应 在包装箱上印 刷以 下内 容：h)生产企业名 称、地址 及商 标；i)产品名 称及 型号 规格；j)本标准 号；k)重量；l)外形尺 寸；m)数量；n)包装储 运图 示标 志；o)产品编 号。7.2 包装 7.2.1 产品的 外包 装箱 宜选 择瓦 楞纸箱，内 部宜 用聚 胺脂 泡沫板 和塑 料泡 沫等 材料 缓冲。包装 应牢 固可靠，能适 应常 用运 输工 具运送。7.2.2 产品包 装箱 内应 随带 如下 文件：p)产品合 格证；q)产品使 用说 明书；r)装箱单；s)随机备 用附 件清 单；t)接线图、安 装图、支 撑架 结构图；u)其它有 关技 术资 料。7.3 运输 包装好 的产 品可 用常 规运 输工具 运输，运输过 程应 避免剧 烈振 动、雨雪 淋袭、太阳 久晒、接触腐蚀性气体 及机 械损 伤。DB41/T 9372014 6 7.4 贮存 产品应 贮存 于通 风、干燥、无酸碱 及腐 蚀性 气体 的仓 库中，周围 应无 强烈 的机 械 振动及 强磁 场作 用。_
