玻璃棉板外墙外保温施工技术规程DB11／T 1117-2014.pdf

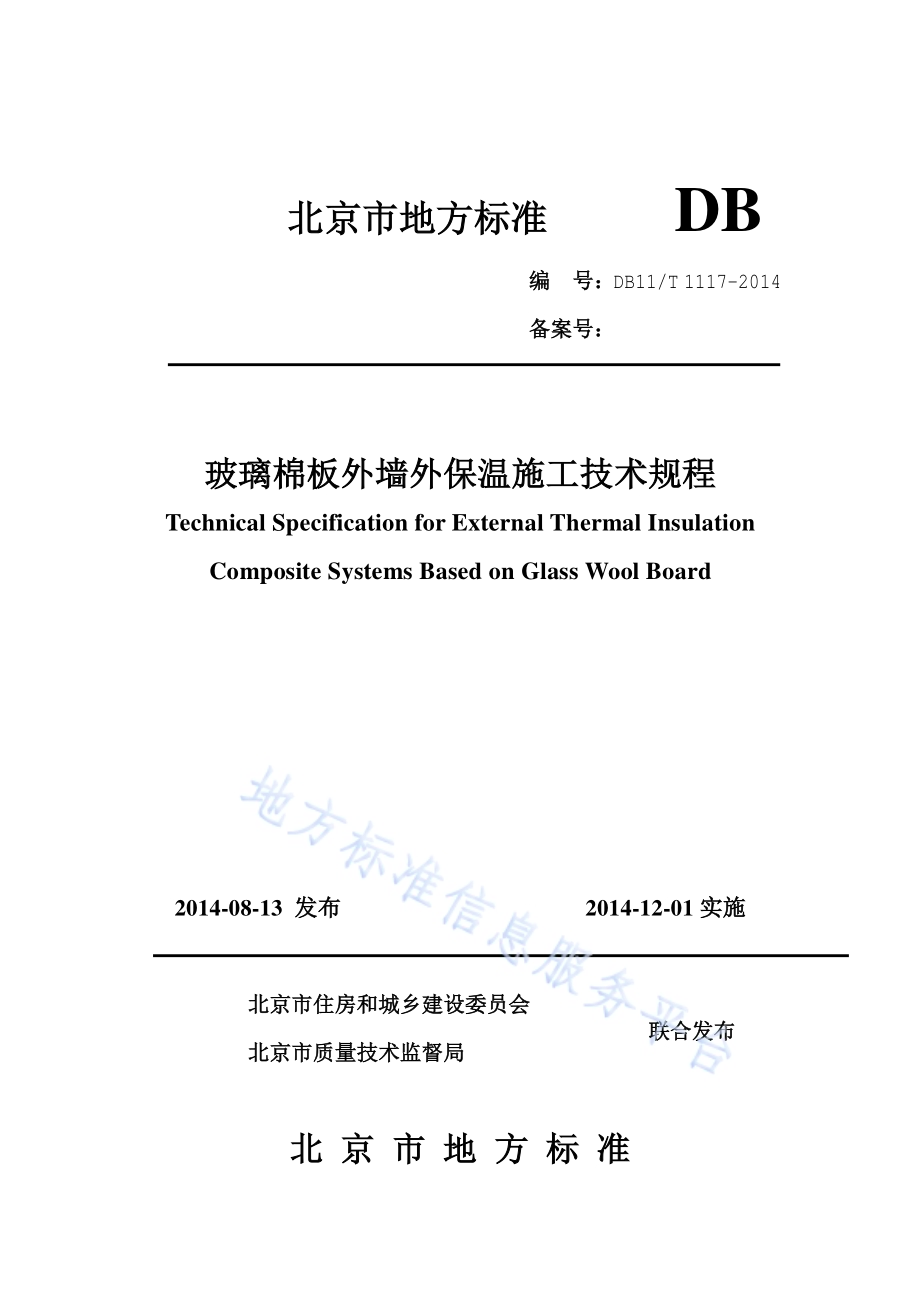

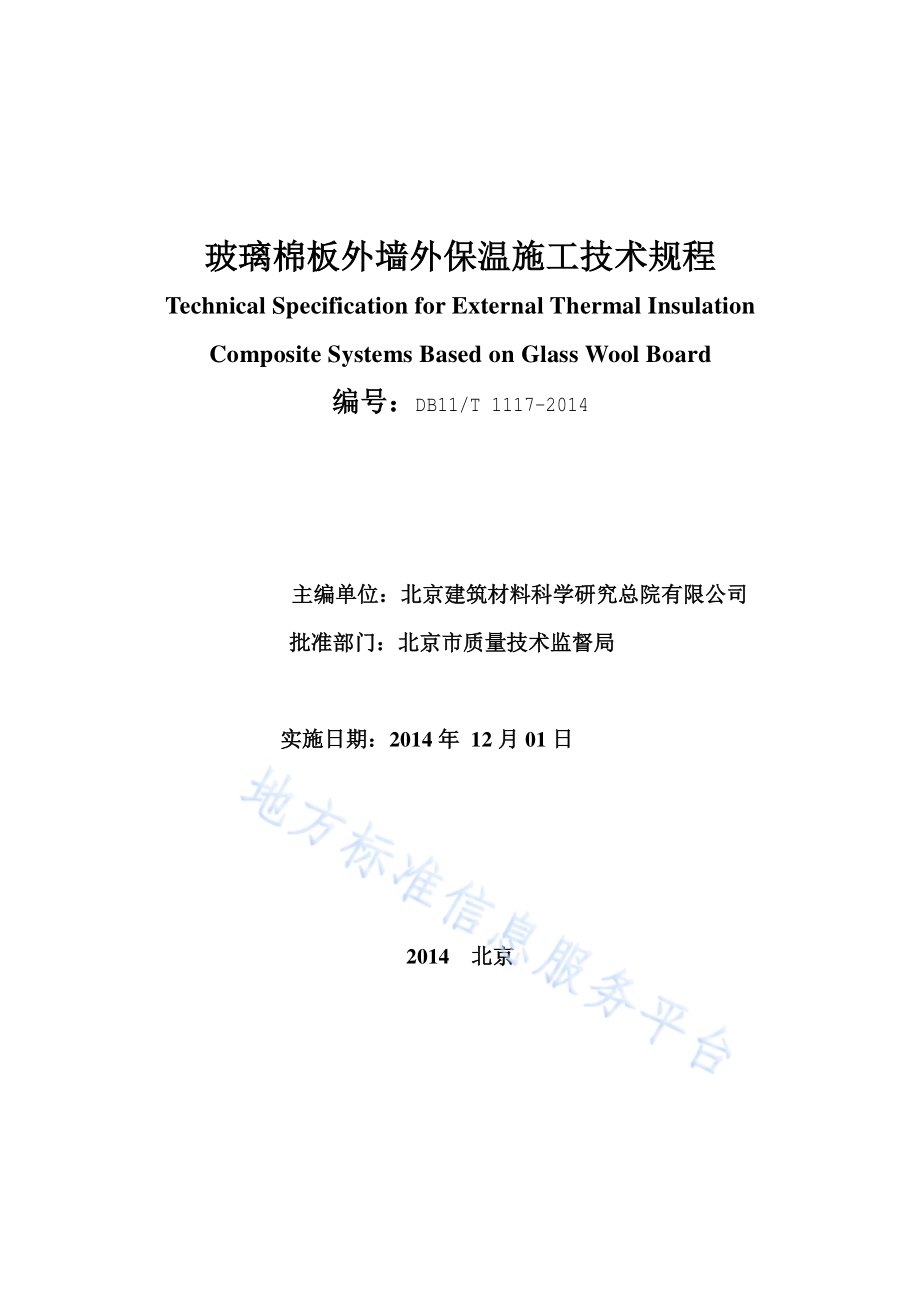

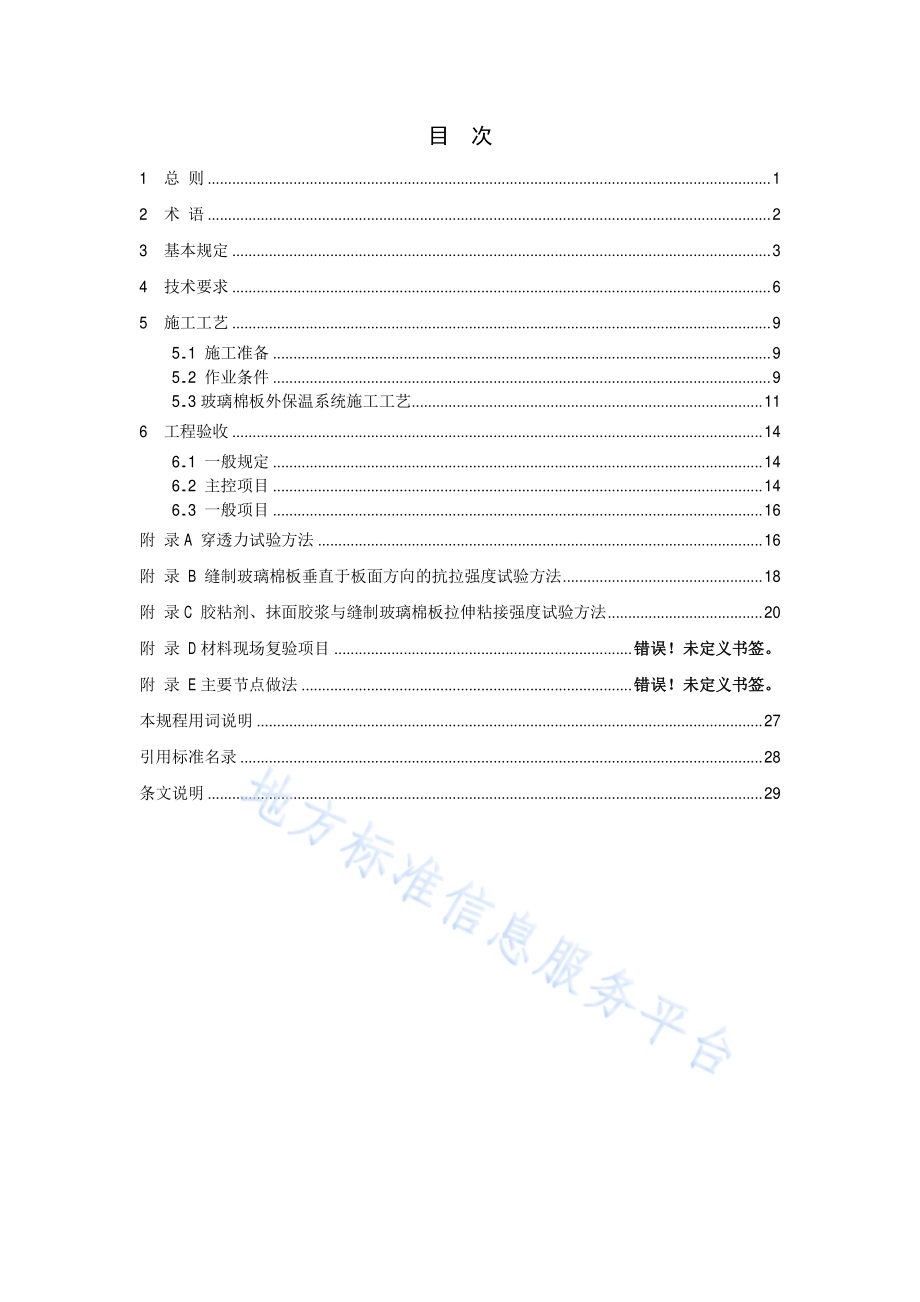

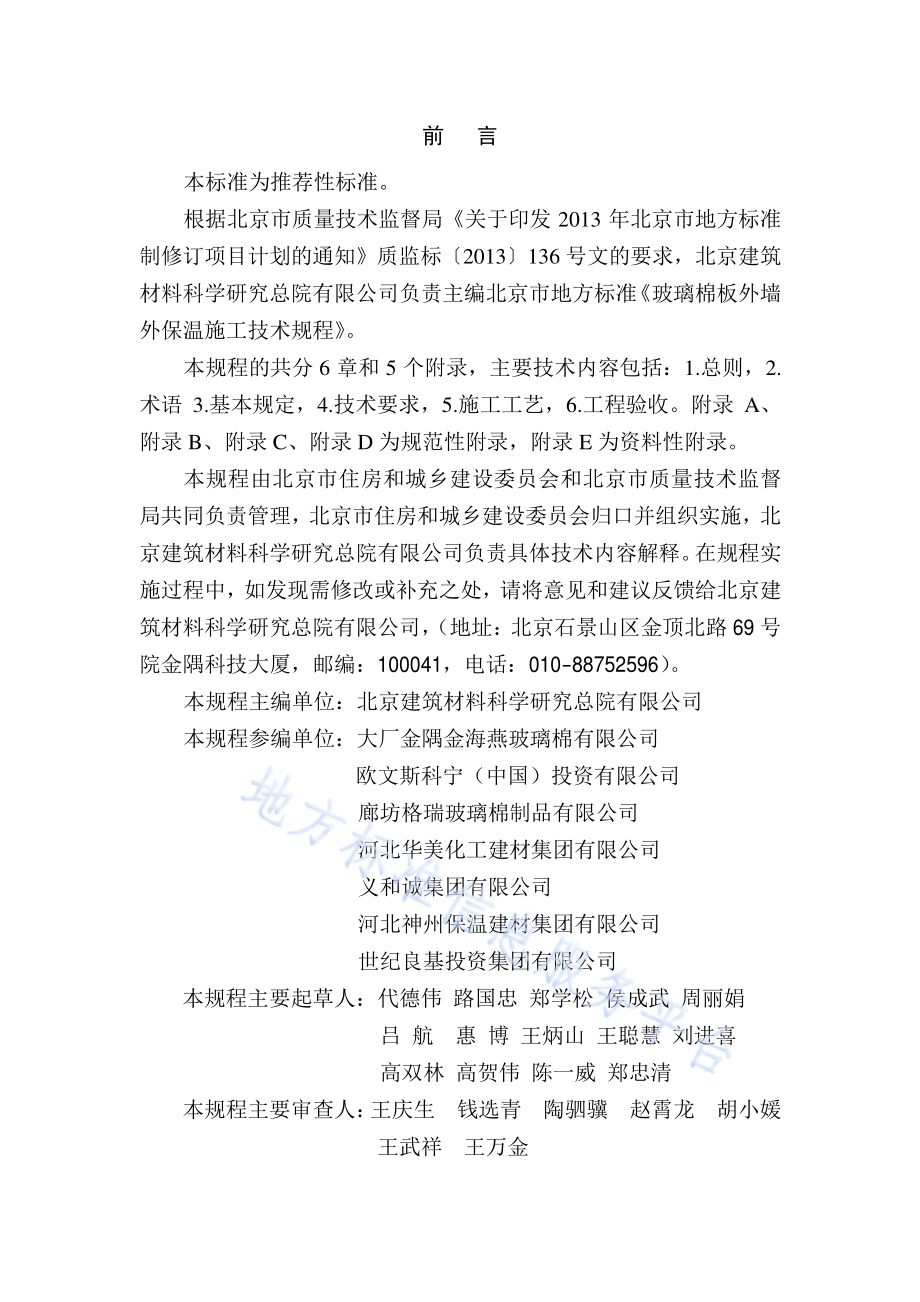

北京市地方标准 DB 编 号：DB11/T 1117-2014 备案号：玻璃棉板外墙外保温施工技术规程 Technical Specification for External Thermal Insulation Composite Systems Based on Glass Wool Board 2014-08-13 发布 2014-12-01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 北 京 市 地 方 标 准 联合发布 玻璃棉板外墙外保温施工技术规程 Technical Specification for External Thermal Insulation Composite Systems Based on Glass Wool Board 编号：DB11/T 1117-2014 主编单位：北京建筑材料科学研究总院有限公司 批准部门：北京市质量技术监督局 实施日期：2014年 12月 01日 2014 北京 前 言 本标准为推荐性标准。根据北京市质量技术监督局关于印发 2013年北京市地方标准 制修订项目计划的通知质监标 2013 136号文的要求，北京建筑 材料科学研究总院有限公司负责主编北京市地方标准玻璃棉板外墙外保温施工技术规程。本规程的共分 6章和 5个附录，主要技术内容包括：1.总则，2.术语 3.基本规定，4.技术要求，5.施工工艺，6.工程验收。附录 A、附录 B、附录 C、附录 D为规 范 性附录，附录 E为 资 料性附录。本规程 由 北京市 住房 和 城乡 建 设委员会 和北京市质量技术监督局共 同 负责 管理，北京市 住房 和 城乡 建 设委员会归口并组织实 施，北京建筑材料科学研究总院有限公司负责 具体 技术内容 解释。在 规程 实施 过 程 中，如 发 现需 修 改或补充之处，请将意见 和建 议反馈给 北京建 筑材料科学研究总院有限公司，（地 址：北京 石景山区金顶 北 路 69号院 金隅 科技 大厦，邮 编：100041，电话：010-88752596）。本规程主编 单位：北京建筑材料科学研究总院有限公司 本规程 参 编 单位：大厂金隅金海燕 玻璃棉有限公司 欧 文 斯 科 宁（中国）投资 有限公司 廊坊格瑞 玻璃棉制 品 有限公司 河 北 华美化 工建材 集团 有限公司 义 和 诚集团 有限公司 河 北 神州 保温建材 集团 有限公司 世纪良 基 投资集团 有限公司 本规程主要 起草人：代德伟 路国忠 郑 学 松 侯成武 周丽娟 吕 航 惠 博 王炳 山 王聪慧 刘进喜 高双林 高贺 伟 陈一威 郑 忠 清 本规程主要 审查 人：王庆生 钱选青 陶驷骥 赵霄龙 胡小媛 王武祥 王万 金目 次 1 总 则.1 2 术 语.2 3 基本规定.3 4 技术要求.6 5 施工工艺.9 5.1 施工准 备.9 5.2 作业条件.9 5.3玻璃棉板外保温 系统 施工工艺.11 6 工程验收.14 6.1 一般 规定.14 6.2 主 控 项目.14 6.3 一般 项目.16 附 录 A 穿透力试 验方 法.16 附 录 B 缝 制玻璃棉板 垂直 于板 面 方 向 的 抗拉强度试 验方 法.18 附 录 C 胶粘剂、抹面胶浆与缝 制玻璃棉板 拉伸粘接强度试 验方 法.20 附 录 D材料 现 场复 验项目.错误！未定义书签。附 录 E主要 节点做法.错误！未定义书签。本规程 用词说明.27 引用 标准 名 录.28 条 文 说明.29 Content 1 General provisions.错误！未定义书签。2 Terms and definitions.错误！未定义书签。3 Basic requirements.错误！未定义书签。4 Technical requirements.6 5 Construction technique.错误！未定义书签。5.1 Construction preparation.错误！未定义书签。5.2 Operating conditions.错误！未定义书签。5.3 Glass wool board external thermal insulation system construction technique错误！未定义 书签。6 Project acceptance.错误！未定义书签。6.1 General provisions.错误！未定义书签。6.2 Dominant item.错误！未定义书签。6.3 General item.错误！未定义书签。Appendix A Penetration test method.错误！未定义书签。Appendix B Tensile strength test method in the direction perpendicular to the plate of the sewed glass wool board.错误！未定义书签。Appendix C Tensile and bond strength test method of adhesive、surface mortar and the sewed glass wool board.错误！未定义书签。Appendix D The spot reinspection item.错误！未定义书签。Appendix E Production methods of the main nodes.错误！未定义书签。Explanation of wording in this standard.错误！未定义书签。List of normative standards.错误！未定义书签。Clause explanation.错误！未定义书签。11 总 则 1.0.1 为 贯彻 国 家 和北京市建筑 节能 的 政策、法 规 及 标准，规 范 玻璃棉板外墙外保温工程的技术、施工和质量验收，保 证 工程质量，制定本规程。1.0.2 本规程 适用 于本市 新 建、改 建、扩 建 民 用 建筑和 既 有建筑 节能 改 造 工程 中 采 用 玻璃棉板外墙外保温 系统 的外墙外保温工程的施工和验收。1.0.3 玻璃棉板外墙外保温工程的施工和验收 除应遵守 本规程外，尚应遵守 国 家及 北京市 现 行 的有关标准的规定。22 术 语 2.0.1 玻璃棉板外墙外保温系统 external thermal insulation system based on glass wool board 置 于建筑 物 外墙外 侧 的保温 及 饰 面系统，是 由 玻璃棉板、胶粘剂、锚栓、抹面胶浆 和玻 纤 网 及 涂 料 等 组 成，具 有保温 功 能 和 装饰效果 的 构造 总 成。简称 为外保温 系统。2.0.2 玻璃棉板外墙外保温工程 external thermal insulation project based on glass wool board 将 玻璃棉板外墙外保温 系统 通 过 施工 固 定 在 外墙外 表 面 上 的 过 程 及 形 成 的外保温工程 实体。简称 为外保温工程。2.0.3 玻璃棉板 glass wool board 将 玻璃棉施 加热固 性 粘 结 剂 制 成 的 具 有 一 定 刚 度 的板 状 制 品。包括 缝 制玻璃棉板和 打褶 玻 璃棉板。2.0.4 缝制玻璃棉板 strengthened glass wool board by stitching 用 耐碱、不燃 的 高强度 纤维经纬 向 交叉 缝 制，并 经防水耐碱界 面剂 正 反 两 面 处理 的玻璃棉 板。2.0.5 打褶玻璃棉板 strengthened glass wool board by pleating 通 过 打褶 工艺，改 变 玻璃棉 纤维 方 向，使纤维褶皱相互交叉形 成 板 状，后经压 制，并 经防 水耐碱界 面剂 正 反 两 面 处理 的玻璃棉板。2.0.6托架 bracket 具 有 防锈功 能 的 金 属“L”型构 件。由 膨胀螺栓固 定于基 层 墙 体 上，在 施工 过 程 中 用 于 支 撑 玻璃棉板。33 基本规定 3.0.1玻璃棉板外墙外保温 系统 基本 构造 见 表 3.0.1。表 3.0.1玻璃棉板外保温系统基本构造 基 层 墙 体 基本 构造 构造示 意 图 粘 结 层 保 温 层 抹面 层 饰 面 层 1 2 3 4567 9810 底 层 增 强 材 料 联 结 件 中 间 层 增 强 材 料 面 层 混凝 土 墙，各种 砌 体 墙 胶 粘 剂 缝 制 玻 璃 棉 板、打 褶 玻 璃 棉 板 抹 面 胶 浆 玻 纤 网 锚 栓 抹 面 胶 浆 玻 纤 网 抹 面 胶 浆 涂 料、饰 面 砂 浆 等 3.0.2 外保温 系统 材料 应 配套供 应，其 技术 指 标 应 满足 本规程 及 相 关标准的规定。3.0.3当 基 层 墙 体 采 用 加 气 混凝土等 多孔 材料 时，应 按照 设 计要求 采 取 相应 措 施，防 止 外保温 系统 内 部 结 露。3.0.4外 门窗 口 外 侧 四 周 墙 面、外墙 出挑 构 件及 附墙 部 件 等热 桥部 位 应 按照 设 计要求 采 取可靠 的保温 或 阻断 热 桥措 施。3.0.5缝 制玻璃棉板外墙外保温 系统 应 符合以下 要求：1 缝 制玻璃棉板 与 基 层 墙 体 采 用粘 锚结 合、以 粘 为主的 联结 方 式。2 缝 制玻璃棉板外墙外保温 系统 施工 前，应 按照 现 行行 业 标准 2008 建筑工程 饰 面 砖 粘 结 强度 检 验标准 JGJ110 规定的 试 验方 法 在 工程墙 体 基 面 上 进 行 胶粘剂与 基 层 墙 体 的 拉伸粘 结 4强度试 验，拉伸粘 结 强度 平均值 应不 小 于 0.3MPa。3缝 制玻璃棉板 与 基 层 墙 体 宜 采 用点 框 粘法，粘 结 面 积率 应不 小 于 70%。4锚栓 数 量 应不 少 于 4个/m2，面 积 大 于 0.1m2的玻璃棉板 均 应 设 置锚栓。5 抹面 层应采 用双 层 玻 纤网增 强，锚栓 圆盘 应压 住 底层 玻 纤网。3.0.6褶打褶 玻璃棉板外墙外保温 系统 应 符合以下 要求：1 褶打褶 玻璃棉板外墙外保温 系统与 基 层 墙 体 采 用 锚 粘 结 合、以 锚 为主的 联结 方 式。2 褶打褶 玻璃棉板外墙外保温 系统 施工 前，当 实 际 工程 中 的基 层 墙 体在 材料 类 型、强度 等 级、孔洞 形状 和 位 置、肋 的 数 量和 厚 度 等 方 面与 现 行行 业 标准外墙保温 用 锚栓 JG/T 366-2012附录 C中 规定的 试 验 用 基 层 墙 体 试 块 不 同或 无 法明 确判 定 时，应 按照 现 行行 业 标准外墙保 温 用 锚栓 JG/T 366-2012附录 B的规定 在实 际 使 用 的基 层 墙 体 上 进 行 现 场拉 拔 试 验 来确 定 锚 栓 的 抗拉 承载 力 标准 值。3 锚栓 数 量 应 符合 设 计要求，且满足下式 的要求。NA Wd/F（3.0.6）式 中：NA 单位 面 积 锚栓 数 量，个/m2；Wd 相应 高度 处 最 大 风荷载 设 计 值，为 风荷载 标准 值 的 1.5倍，kN/m2；安全 系 数，=2；F 单 个 锚栓 现 场抗拉 承载 力 标准 值 与穿透力 标准 值 中 的 较 小 值，kN。4 建筑 高度 不 大 于 24m时，打褶 玻璃棉板 与 基 层 墙 体 的 粘 结 面 积率 应不 小 于 40%；建筑 高度 大 于 24m时，打褶 玻璃棉板 与 基 层 墙 体 的 粘 结 面 积率 应不 小 于 60%。打褶 玻璃棉板 粘 结 完 成 后，应 立即 在 每块 板 上 进 行 辅助 固 定。辅助 固 定 安 装 的 承载 力 不 计 入 联结 安全 性计 算。5 抹面 层应采 用双 层 玻 纤网增 强，锚栓 圆盘 应压 住 底层 玻 纤网。3.0.7外保温 系统 所 用 锚栓应 符合以下 要求：1 应 根据基 层 墙 体 类别，选用 不 同 类 型 的 锚栓。多孔砖 砌 体 基 层 墙 体 和 空心 砌 块 基 层 墙 体 应采 用 通 过 摩擦 和 机械锁 定 承载 的 锚栓；2 锚栓锚固 深 度 应不 小 于 25mm；3 拧入式 锚栓不 得 采 用 敲击式安 装 方 法。3.0.8当 基 层 墙 体 为 加 气 混凝土等 多孔 材料 时，宜 采 用缝 制玻璃棉板外保温 系统。3.0.9 勒脚 等 易 受潮 部 位 应采 用 吸 水 率 低 的保温材料。3.0.10外保温工程的 饰 面 层应 选用 涂 料、饰 面 砂 浆 等 轻 质材料。饰 面 层应 与 外保温 系统 其 它 5组 成 材料 相 容，与抹面 层 组 合 后 的 透 汽 性 应 与 基 层 墙 体、保温材料 相 协调。3.0.11外保温工程施工 时 应遵守 国 家及 北京市 现 行 的有关 防 火 安全 的标准、规 范 的要求。64 技术要求 4.0.1 外保温 系统 的技术要求 应 符合 表 4.0.1的规定。表 4.0.1 外保温系统技术指标 项 目 技术要求 试验方法 缝制玻璃棉板 打褶玻璃棉板 耐候性 外观质量 无可渗水裂缝，无粉化、空鼓、起泡、剥离现象 GB/T 29906 抹面层与保温层拉伸粘结强度，kPa 501 10 抗冲击性 二层及以上 3J级 首层 10J级 24h吸水量（g/m2）500 抗风压值（kPa）系统抗风压值 Wd不小于工程项目风荷载设计值 JGJ 144 穿透力 标准 值（kN）0.60 附录 A 注：1标准 块 粘 结 面 应 选 在 缝 制 线 交叉 处。4.0.2玻璃棉板的技术要求和 尺寸允许偏差 应 符合 表 4.0.2-1和 4.0.2-2的规定。玻璃棉板规 格 尺寸 宜 选用 600mm 900mm，界 面剂 厚 度 宜 小 于 0.3mm。表 4.0.2-1 玻璃棉板的技术指标 项 目 技术要求 试验方法 缝制玻璃板 打褶玻璃板 导热系数(25)W/（m K）0.035 GB/T 10294或 GB/T 10295 表观密度（kg/m3）90 GB/T 5480 尺寸稳定性（%）1.0 GB/T 8811 7垂直 于板面 的 抗拉强度（kPa）50 10 缝制玻璃棉板 附录 B，打褶玻璃棉板 GB/T 29906 压 缩 强度 kPa(形变 10)40 GB/T 13480 短期 吸水量（部分浸入，24h）（kg/m2）0.5 GB/T 25975 质量吸 湿率（%）1.0 GB/T 5480 燃烧 性 能 A级 GB 8624 表 4.0.2-2 玻璃棉板的尺寸允许偏差 项 目 尺寸 允许偏差 试验方法 厚 度（mm）50 2.0 GB/T 5480 50 3.0 长 度（mm）900 4.0 900 3.0 宽 度（mm）600 4.0 600 3.0 对角线差（mm）4.0 板 边平直（mm）2.0 板面 平整 度（mm）1.5 4.0.3 胶粘剂 的技术要求 应 符合 表 4.0.3的规定。表 4.0.3 胶粘剂技术指标 项目 技术要求 试验方法 缝制玻璃棉板 打褶玻璃棉板 拉伸粘结强度（与水泥砂浆）（MPa）常 温 常态 0.6 JGJ144 8耐水 0.4 拉伸粘结强度（与玻璃棉板）（kPa）常 温 常态 50 10 缝制玻璃棉板 附录 C，打褶玻璃棉板 JGJ144 耐水 可 操作时间（h）1.5 4.0 JGJ144 4.0.4抹面胶浆 技术要求 应 符合 表 4.0.4的规定。表 4.0.4 抹面胶浆技术指标 项目 技术要求 试验方法 缝制玻璃棉板 打褶玻璃棉板 拉伸粘结强度（与玻璃 棉板）（kPa）常 温 常态 50 10 缝制玻璃棉板 附录 C，打褶玻璃棉板 JGJ144 耐水 耐 冻融 压 折比 3.0 GB/T 29906 抗冲击性 3J级 吸水量（g/m2）500 不 透 水性 试 样 抹面层 内侧 无水渗 透 可 操作时间（h）1.5 4.0 4.0.5玻 纤网应 为 表 面 经 高 分 子 材料 涂 覆 处理 的、具 有 耐碱功 能 的玻璃 纤维网 布，作 为 增 强 材 料内 置 于 抹面胶浆 中，与抹面胶浆 共 同 形 成抹面 层，用 以 提 高抹面 层 的 抗 裂 性。其 技术要求 应 符合 表 4.0.5的规定。表 4.0.5 玻纤网技术指标 检测 项目 技术要求 试验方法 单位 面 积 质量（g/m）160 GB/T9914.3 断 裂 应变（%）5 GB/T 7689.5 耐 碱断 裂强 力 保 留率（经纬向）（%）50 快速 法：GB/T 29906 附录 C 或 标准 方法：GB/T 20102 9耐 碱断 裂强 力（经纬向）（N/50mm）750 注：仲裁时，耐 碱断 裂强 力 保 留率和 耐 碱断 裂强 力应用标准 方法 检测。4.0.6锚栓 的技术要求 应 符合 现 行行 业 标准外墙保温 用 锚栓 JG/T 366的规定。4.0.7饰 面 材料的技术要求 应 符合 相应 标准的规定。4.0.8 建筑 密封膏 应采 用与 外保温 系统 相 容的 聚氨酯、硅酮、丙烯酸酯 型等 材料，其 技术要求 应 分 别符合 国 家 现 行 标准 聚氨酯 建筑 密封 胶 JC/T 482、建筑 用 硅酮 结构 密封 胶 GB 16776、丙烯酸酯 建筑 密封 胶 JC/T 484的规定。105 施工工艺 5.1 施工准备 5.1.1 施工 前 技术准 备 应 符合以下 要求：1 施工 人员 应 了 解 材料性 能，掌握 施工要 领，经 技术 培训 并 考核 合 格 后 方准 上 岗；2 施工方 应 编制 专 项施工方 案，并 对 施工 人员 进 行 书 面 技术 交底；3 专 项施工方 案 应 包括施工 防 火 措 施。5.1.2施工 前 材料准 备 应 符合以下 要求：1 玻璃棉板、胶粘剂 和 抹面胶浆 等 进场 后，宜 在 库（棚）内 存放，注 意 通 风、防 潮，严禁 淋 水；2 材料 应 分 类 存放 并 挂牌 标 明 材料 名 称。5.1.3施工 前 应 准 备 电 动搅拌器、扫帚、剪 靠 尺 等相 关 机 具。5.2 作业条件 5.2.1施工 环境 温 度 和基墙温 度 不应 低 于 5，风 力 不 大 于 5级。雨天 不 得 施工。夏季 施工 时，施工 面 应 避免阳光 直 射，必 要 时可 在 脚 手架 上 搭 设 防 晒布遮挡。如 施工 中 突遇降雨，应采 取 有 效 遮挡 措 施，防 止 雨 水 冲刷 工 作面，并 于 雨 后 对未 经 抹面 层 覆盖 的玻璃棉板 进 行 检 查。5.2.2施工 用 吊篮 或 专 用 外 脚 手架搭 设 应 牢 固，并 经 安全 验收 合 格。5.2.3新 建、改 建、扩 建 民 用 建筑外保温工程施工 前，施工 现 场 应 满足以下 条件：1 门窗框 或 附 框、阳台 栏 板和 预埋 件 应 安 装 完 毕；2 基 层 墙 体 应 验收 合 格，墙 面 的 残渣 和 脱模 剂 应 清 理 干净，墙 面 平 整 度 超 差 部 分 应 剔凿 或 修 补，伸 出 墙 面 的 联结 件（设 备、管 道）应 安 装 完 毕，墙 上 的施工 孔洞 应 堵塞 密 实。5.2.4既 有建筑外保温工程施工 前，施工 现 场 应 满足以下 条件：1外 门窗 应 已 改 造 安 装 完 毕；2空 调、窗 护栏、雨 落 管 等 附 着 物应 拆 除，并 妥善 保 管；3伸 出 外墙 面 的 各种 落 水 管、进 户 管 线 等 的 预埋 件、连 接件 应 安 装 完 毕，并 预留 出 保温 层 的 设 计 厚 度。附 着 在 外墙的 线 路 应 拆移，并在 建筑 物 周 围 设 立 支撑 保 护；11 4 油渍 及 污染 部 分 应 进 行 清 洗，起 鼓、开 裂 的 面 层应 剔 除，由 于 拆 除、冻害、析盐、侵蚀 所 产 生 的 损坏、孔洞 应 用 聚 合 物砂 浆 修 复。5.2.5新 建 民 用 建筑墙 体 基 面 的 尺寸偏差 应 符合 表 5.2.5的规定。表 5.2.5 墙体基面的允许尺寸偏差 工程 做法 项目 允许偏差（mm）检 验方 法 砌 体 工程 墙 面 垂直度 每 层 5 2m托 线 板 检 查 全 高 10m 10 经纬 仪 或 吊线、钢 尺 检 查 10m 20 表 面 平 整 度 5 2m靠 尺 和 塞 尺 检 查 混凝土 工程 墙 面 垂直度 层 高 5m 8 经纬 仪 或 吊线、钢 尺 检 查 5m 10 全 高 H/1000且 30 经纬 仪、钢 尺 检 查 表 面 平 整 度 8 2m靠 尺 和 塞 尺 检 查 注：如 墙 体 基 面 尺寸偏差 不 符合 要求 应 进 行 找 平 处理，且 应 对 找 平 后 墙 面 按 5.1.2要 求 进 行 拉伸粘 结 强度 测 试。5.3玻璃棉板外保温系统施工工艺 5.3.1 玻璃棉板外保温 系统 应 按 图 5.3.1所 示 的 流 程施工，括号 中 为 选 择 性工 序。图 5.3.1玻璃棉板外保温系统施工流程图 5.3.2放线、挂线。在 阴角、阳 角、阳台 栏 板和 门窗洞 口 等 部 位 挂 垂直 线 或 水 平 线 等 控 制 线。5.3.3安 装 托 架。用 膨胀螺栓 将 托 架 固 定于基 层 墙 体 的 勒脚、阳台 栏 板、窗 口 上 沿 等 缝 制玻璃棉板 安 装 的 起 始 位 置 和 设 计要求的 部 位。托 架 构造 及 安 装 方 法 见 附录 E。5.3.4 配 制 胶粘剂。胶粘剂 应 在现 场 按照 比例 配 制，做 到 计量准 确、机械 搅拌，搅拌 均 匀。搅 抹 面 层 抹 面 胶 浆 抹 中 层 抹 面 胶 浆 并 压 入 面 层 玻 纤 粘 贴 翻 包 玻 纤 网 粘 贴 缝 制 或 打 褶 玻 璃 棉 板 放线挂线 安装托架 压入增强及翻包玻纤网 配胶粘剂（保温层伸缩缝处理）外饰面作业 抹底层抹面胶浆并压入底层玻纤安装锚栓 验收 12拌 好 的 胶粘剂 应 避免 太 阳 直 射。胶粘剂一 次 的 配 制量 宜 在 60分 钟 内 用 完。已 凝结 的 胶粘剂 不 得 再 加水 搅拌 使 用。5.3.5 粘 贴翻 包玻 纤网。玻璃棉板 安 装 起 始 部 位 及 门窗洞 口、女儿 墙 等 收 口 部 位 粘 结（在 粘 贴 褶打褶 玻璃棉板 前完 成）翻 包玻 纤网，宽 度 为 缝 制玻璃棉板 厚 加 200mm，长 度 应 根据施工 部 位具体 情况 确 定。5.3.6 粘 贴 玻璃棉板 应 按以下 操 作 工艺 进 行：1玻璃棉板 排 板 宜按 水 平 顺序 进 行，上 下 应 错 缝，错开 尺寸 宜 不 小 于 200mm，阴 阳 角 处 应做 错茬 处理，玻璃棉板的 拼 缝 位 置不 得 在 门窗 口 的 四 角 处；2玻璃棉板 与 基 层 墙 体 宜 采 用点 框 法粘 结，粘 结 面 积率 应不 小 于本规程 第 3.0.5-2和 3.0.6-4及 施工方 案 的要求；3 玻璃棉板 在 阳 角 处 应 留马牙槎，伸 出 阳 角 的 部 分 不涂 抹胶粘剂；4粘 板 时 应 轻 柔 均 匀挤 压 板 面，随 时 用 托 线 板 检 查 平 整 度，每 粘 完 一 块 板，用 2m靠 尺 将 相 邻 板 面 拍 平，并 及 时 清 除 板 边缘挤 出 的 胶粘剂，板 与 板 之 间应 无“碰头灰”；5玻璃棉板 应 挤紧、拼 严，局 部 不 规则 处 粘 贴 玻璃棉板 可 现 场 裁切，切 面 应 与 板 面垂直；6 墙 面 边角 处 玻璃棉板的 短 边 尺寸 应不 小 于 300mm。5.3.7 压 入 增 强及 翻 包玻 纤网应 按以下 操 作 工艺 进 行：1 门窗洞 口 四 角 处 应 在 玻璃棉板 面 沿 45 方 向 加 铺 400mm 200mm的玻 纤网，具体 做法 见 附录 E；2 翻 包玻 纤网 与 洞 口 增 强 网 重叠 时，可 将 重叠 处 的 翻 包玻 纤网 裁掉。5.3.8 底层 抹面胶浆 和 底层 玻 纤网 施工 应 按以下 操 作 工艺 进 行：1 抹面胶浆 施工 应 在 玻璃棉板 粘 结 完 毕 且 经 检 查 验收 合 格 后 进 行；2 抹面胶浆 应 按照 比例 配 制，应 做 到 计量准 确、机械 搅拌，搅拌 均 匀，一 次 的 配 制量 宜 在 60分 钟 内 用 完，超 过 可 操 作 时 间后不 得 再 用；3 抹面胶浆 应 均 匀 涂 抹 于板 面，厚 度 约 为（2 3）mm；4 在 抹面胶浆 可 操 作 时 间 内 将 底层 玻 纤网压 入 抹面胶浆 中；5 玻 纤网应 从 中 央 向 四 周抹 平，玻 纤网应 拼 接 严密。5.3.9 锚栓 安 装应 按以下 操 作 工艺 进 行：1 锚栓 安 装应 在 底层 玻 纤网 铺 设 完 24h后 进 行；2 钻 头 直 径 应 按照 现 行行 业 标准外墙保温 用 锚栓 JG/T 366的要求 进 行 选 择，基 层 墙 体 13为 加 气 混凝土 时 不应使 用 电 锤 和 冲 击 电 钻；3 锚栓应 按 设 计 数 量 均 匀 分 布，宜 呈梅花 型 布 置；4 打褶 玻璃棉板 锚栓 数 量 应 符合 本规程 第 3.0.6条 要求，锚栓锚固 深 度 应不 小 于 25mm。5.3.10 中 层 抹面胶浆 和 面 层 玻 纤网 施工 应 按以下 操 作 工艺 进 行：1 锚栓 安 装 完 毕 经 验收 合 格 后，在 底层 玻 纤网上 抹抹面胶浆，厚 度 约 为 2mm；2 抹抹面胶浆 后，即 将 面 层 玻 纤网压 入 抹面胶浆 中；3 玻 纤网应 从 中 央 向 四 周抹 平，铺 贴 遇 有 搭 接 时，搭 接 宽 度 应不 小 于 80mm；4 阳 角 宜 采 用 角 网增 强 处理，角 网 位 于 面 层 玻 纤网 内，不 得 搭 接，具体 做法 参 考 附录 E。5.3.11 面 层 抹面胶浆 施工。宜 在中 层 抹面胶浆 凝结 前 或在 24h后 进 行，厚 度 1mm 2mm，以仅 覆盖 玻 纤网、微 见 玻 纤网 轮廓 为 宜。抹面胶浆 总 厚 度 应 控 制 在 5mm 7mm。5.3.12 外 饰 面作业 应 待 抹面胶浆 基 层 达 到 饰 面 施工要求 时 进 行，具体 施工方 法 按 相 关施工标准 进 行。146 工程验收 6.1 一般规定 6.1.1 外保温施工 应 对 下 列 部 位或 内容 进 行 隐蔽 工程验收，并 应 有 详细 的文 字记 录和 必 要的 图 像 资 料：1 保温 层 附 着 的基 层 及 其 表 面 处理；2 玻璃棉板 粘 结 或 固 定；3被 封 闭 的玻璃棉板的 厚 度；4锚栓 类别、数 量 与 锚固 深 度；5玻 纤网层 数 与 铺 设；6抹面 层 厚 度；7托 架 的 位 置 和 数 量；8 墙 体 热 桥部 位处理。6.1.2外保温工程 所 用 材料 进场 时 应 按照 本规程附录 E要求 在 施工 现 场 抽样 复 验。复 验 应 为 见 证 取 样送 检。复 验 次 数 应 符合下 列 规定：1 同厂 家、同品 种 产 品，按照 扣 除 门窗洞 后 的保温墙 面面 积，在 5000m2以 内 时 应 复 验 1次；当 面 积 增加 时，除燃 烧 性 能 之 外的 其 他 各 项 参 数按每 增加 5000m2应增加 1次，燃 烧 性 能 按每 增加 10000m2应增加 1次；增加 的 面 积 不 足 规定 数 量 时 也 应增加 1次。2同 工程项目、同 施工 单位 且 同 时 施工的 多 个 单位 工程（群 体 建筑），可合 并 计 算 保温墙 面 抽 检 面 积。6.1.3 外保温工程验收的 检 验 批 划分 应 符合下 列 规定：1采 用 相 同 材料、工艺和施工 做法 的墙 面，扣 除 窗洞 后 的保温墙 面面 积每 1000m2划分为 一 个 检 验 批，不 足 1000m2也 应 划分为 一 个 检 验 批；2 检 验 批 的划分 也 可 根据 与 施工 流 程 相 一 致 且 方 便 施工 与 验收的 原 则，由 施工 单位 与 监 理（建 设）单位 共 同 商 定。6.2 主控项目 6.2.1 外保温工程 所 用 材料，其 品 种、规 格、性 能 必 须 符合 设 计、本规程 第 4章和 相 关标准的 要求。15检 验方 法：观察、尺 量 检 查；检 查系统 性 能 检 测 报告；检 查 产 品 合 格 证 和 出 厂 检 验 报告；核 查 现 场 抽样 复 验 报告。检 查 数 量：按 进场 批 次，每 批 随 机 抽 取 3个 试 样 进 行 检 查；质量 证明 文 件 应 按其出 厂 检 验 批 进 行 核 查。6.2.2缝 制玻璃棉板 与 基 层 墙 体 必 须 粘 结 牢 固，无 松 动 和 虚 粘 现 象。检 验方 法：观察、手 扳 检 查；核 查 隐 检 记 录。检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.3 缝 制玻璃棉板外保温 系统与抹面 层 拉伸粘 结 强度 不 得 小 于 50kPa。检 验方 法：现 场拉 拔 缝 制玻璃棉板外保温 系统与抹面 层 样 板 拉伸粘 结 强度；核 查 隐蔽 工程 验收 记 录和 检 验 报告。试 验方 法 依 据 JGJ 110，试 样 尺寸 应 为 75mm 95mm，标准 块 应 粘 结 缝 制 线 交叉 处。检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.4托 架 的 设 置应 符合 设 计和本规程 第 5.3.3条 的要求。检 验方 法：观察。核 查 隐蔽 工程验收 记 录。检 查 数 量：全数检 查。6.2.5 缝 制玻璃棉板 粘 结 面 积率 应 符合 本规程 第 3.0.5条 的要求，褶打褶 玻璃棉板 粘 结 面 积率 应 符合 本规程 第 3.0.6条 的要求。检 验方 法：剥离 检 验；核 查 隐蔽 工程验收 记 录。检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.6 锚栓 数 量、锚固 位 置、锚固 深 度、抗拉 承载 力 现 场拉 拔 试 验 应 符合 设 计要求，测 得 的 抗 拉 承载 力 最 小 值 应不 小 于 3.0.6规定的 抗拉 承载 力 标准 值。检 验方 法：观察；卡 尺 量。核 查 隐蔽 工程验收 记 录和 检 验 报告。现 场拉 拔 试 验方 法 应 符合 现 行行 业 标准外墙保温 用 锚栓 JG/T 366的有关规定。检 查 数 量：每 个 检 验 批 应 抽 查 3处。现 场拉 拔 试 验 每 个 检 验 批 应 抽 查 3根 锚栓。6.2.7玻璃棉板的 平均厚 度 必 须 符合 设 计要求。检 验方 法：现 场 尺 量、钢 针插 入 和 剖 开 检 查；核 查 隐蔽 工程验收 记 录。检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.8 抹面胶浆与 玻璃棉板 必 须 粘 结 牢 固，无 脱 层、空 鼓，面 层 无 裂 缝。检 验方 法：敲击 和 观察 检 查。16检 查 数 量：每 个 检 验 批 应 抽 查 3处。6.2.9 外墙 热 桥部 位 采 取 的 节能 保温 等 隔 断 热 桥措 施，应 符合 设 计要求。检 验方 法：对 照 设 计和施工方 案 观察 检 查。核 查 隐蔽 工程验收 记 录；使 用 热 成 像 仪 检 查。检 查 数 量：隐蔽 工程验收 记 录 应 全数检 查。6.3 一般项目 6.3.1 玻璃棉板 安 装应上 下 错 缝，各 板 间应 挤紧拼 严，拼 缝 应 平 整，碰头 缝 不 得 抹胶粘剂。检 验方 法：观察；手 摸 检 查。核 查 隐蔽 工程验收 记 录。检 查 数 量：每 个 检 验 批抽 查 不 少 于 5块 玻璃棉板。6.3.2 玻 纤网应 铺 压 严 实，包 覆 于 抹面胶浆 中，不 得 有 空 鼓、褶皱、翘曲、外 露 等 现 象。搭 接长 度 应 符合 设 计和本规程的要求。增 强 部 位 的玻 纤网 做法 应 符合 设 计和本规程的要求。检 验方 法：观察 检 查。核 查 隐蔽 工程验收 记 录。检 查 数 量：每 个 检 验 批抽 查 不 少 于 5处，每 处 不 少 于 2m2。6.3.3玻璃棉板 安 装 允许偏差 和 检 验方 法 应 符合 表 6.3.3的规定。表 6.3.3 玻璃棉板安装允许偏差和检验方法 项 次 项目 允许偏差(mm)检 验方 法 1 表 面 平 整 4 用 2m靠 尺 楔 形 塞 尺 检 查 2 立 面垂直 4 用 2m垂直 检 查 尺 检 查 3 阴、阳 角 垂直 4 用 2m托 线 板 检 查 4 阳 角 方 正 4 用 200mm方 尺 检 查 5 接 茬 高 差 1.5 用直 尺 和 楔 形 塞 尺 检 查 检 查 数 量：全数检 查。6.3.4 变形 缝 构造 处理 和保温 层 开 槽、开 孔 及 装饰 件 的 安 装固 定 应 符合 设 计要求。检 验方 法：观察；手 扳 检 查。检 查 数 量：全数检 查。6.3.5 抹面 层 的 允许偏差 和 检 验方 法 应 符合 表 6.3.5的规定。表 6.3.5 外保温墙面抹面层的允许偏差和检验方法 项 次 项目 允许偏差(mm)检 验方 法 1 表 面 平 整 4 用 2m靠 尺 楔 形 塞 尺 检 查 2 立 面垂直 4 用 2m垂直 检 测 尺 检 查 173 阴、阳 角 方 正 4 用直 角 检 测 尺 检 查 4 直 线 度(装饰 线)4 拉 5m线，不 足 5m拉 通 线，用 钢 直 尺 检 查 检 查 数 量：全数检 查。16附 录 A穿透力试验 方 法（规 范性附录）A.0.1 试验仪器 1 拉力 机：需 有 合 适 的 测 力 范 围 和 行 程，精 度 1%；2 固 定 试 样 的 刚 性 平 板：用 于 将 试 样 固 定 在 拉力 机 上；3 直 尺：精 度 为 0.1mm。A.0.2 标准 养护 条件 试 验标准 养 护 条件 为 空气 温 度（23 2），相 对 湿 度（50 5）%。试 验 环 境 为 空气 温 度（23 5），相 对 湿 度（50 10）%。A.0.3 材料 要求 玻璃棉板、玻 纤网、抹面胶浆 应 为 系统 配套 材料 或 应 与 工程项目 所 用 相 同。玻璃棉板 厚 度 应不 大 于项目 设 计要求的 厚 度 或 按 相 关标准计 算得 到 厚 度。硬 质基 材 如 采 用 混凝土 板，其厚 度 应不 小 于 40mm，强度 等 级 不 低 于 C25。A.0.4 试 件制作 每 组 不 少 于 5个 试件。试件 如 图 A.0.4所 示。制 作 过 程 如 下：1 将 玻璃棉板 切割 为 正 方 形，尺寸 应不 小 于 350mm 350mm；2 按 生 产 商 使 用说明 配 制 抹面胶浆，将 抹面胶浆 涂 抹 于 切割 好 的玻璃棉板上，中 心 位 置 空出 不涂，空 白 处 直 径稍 大 于 锚栓 圆盘 直 径；3 在 抹面胶浆 中 压 入 玻 纤网；4 将 锚栓 从 玻璃棉板的 中 心 位 置 穿透 玻 纤网 和玻璃棉板；5 随 后 再次 涂 抹面胶浆，抹面胶浆 不应 与 锚栓 接 触。抹面胶浆 总 厚 度（3 5）mm；6 随 后 将 混凝土 板 粘 结 于 抹面胶浆 上。试件 制 作 完 成 后，在 标准 养 护 条件 下 养 护 不 少 于 7d。A.0.5 试验过 程 试件 装 入 拉力 机，拉力 施 加 于 锚栓膨胀 端，拉伸 速 度 为 20mm/min，直 至 玻 璃棉板 或 锚栓 破 坏。A.0.6 试验结果 1 记 录 试件 的
