园林绿化工程竣工图编制规范DB11／T 989-2013.pdf

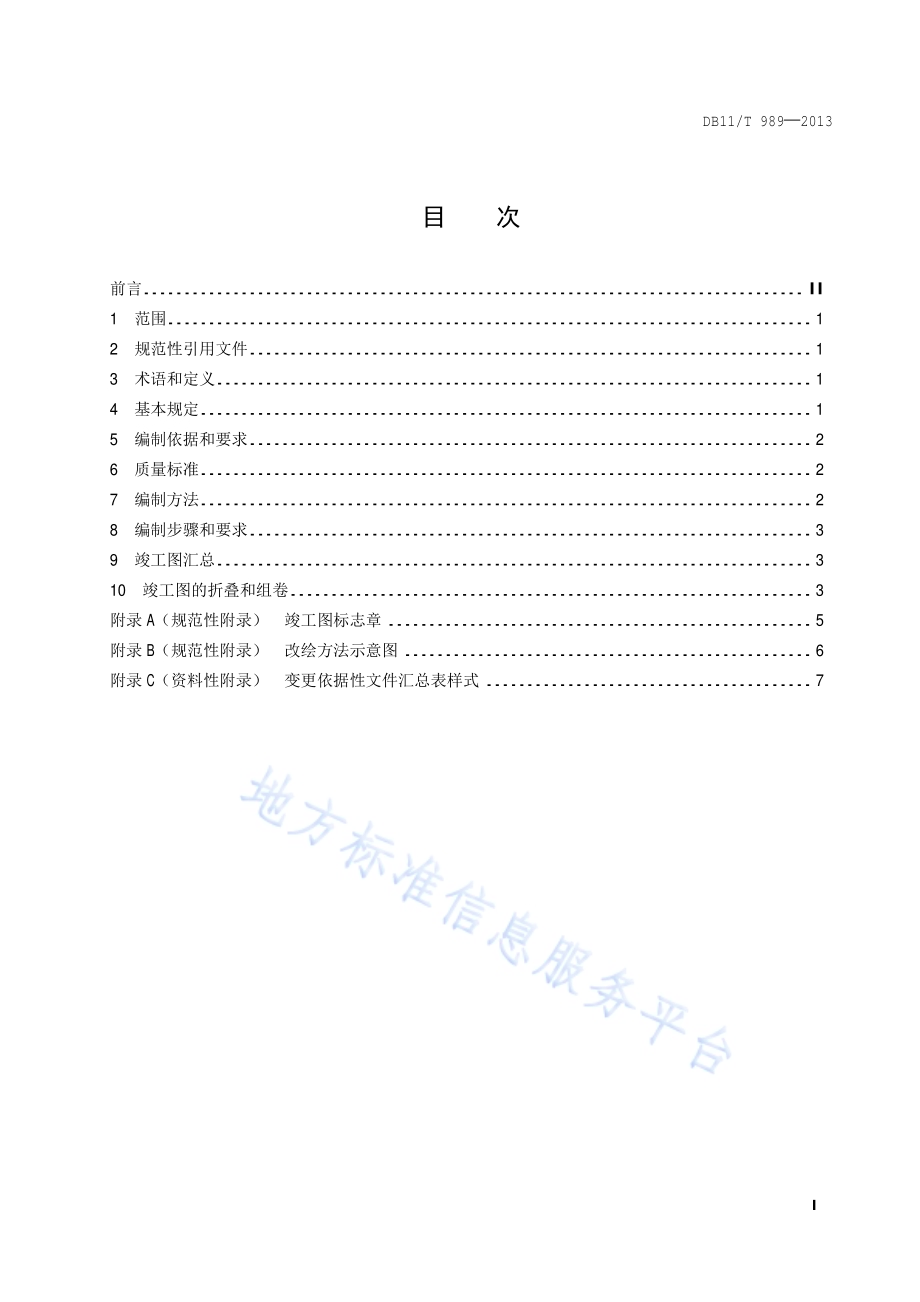

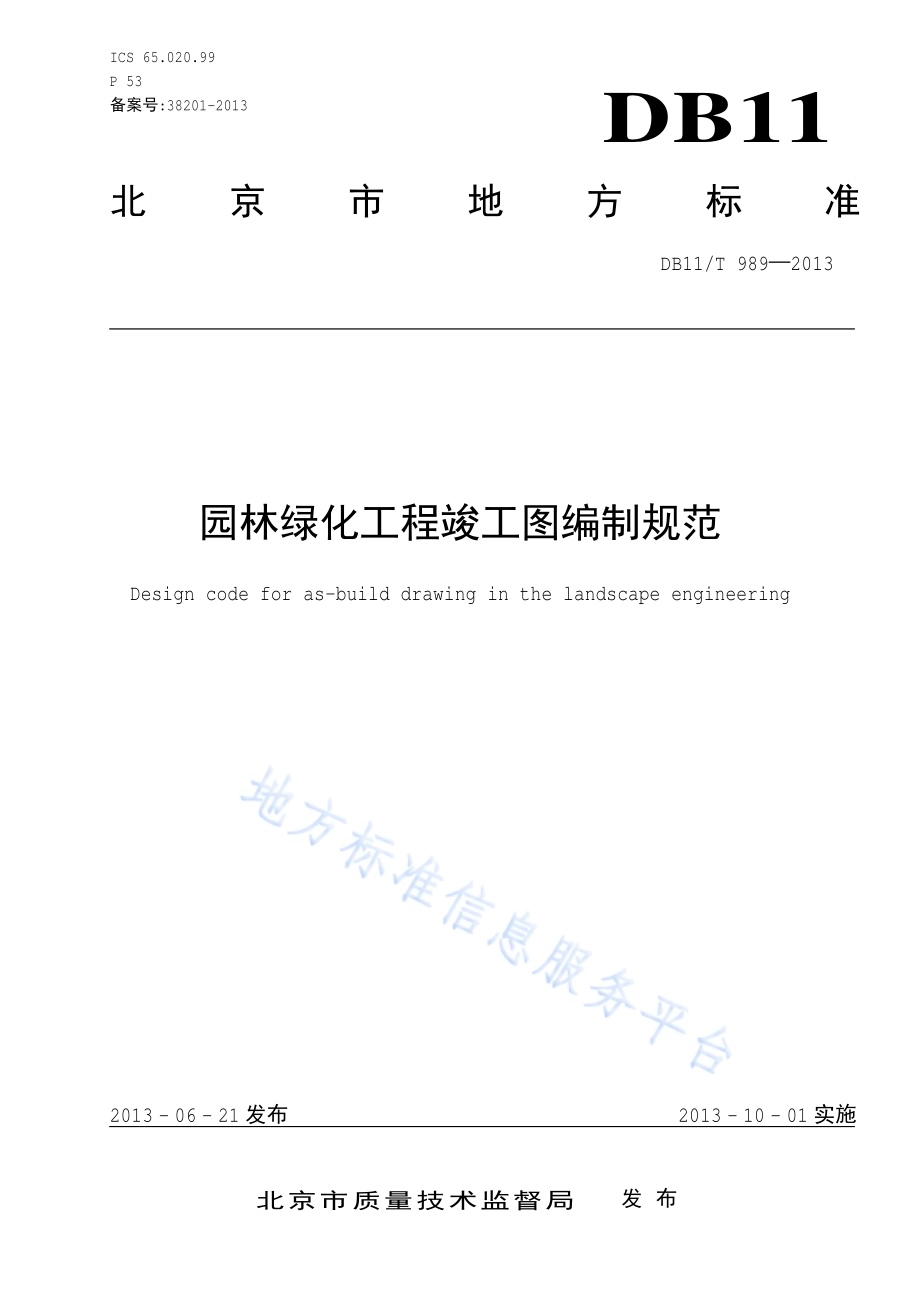

ICS 65.020.99 P 53 备案号:38201-2013 DB11 北京市地方标准 DB11/T 989 2013 园林绿化工程竣工图编制规范 Design code for as-build drawing in the landscape engineering 2013-06-21发布 2013-10-01实施 北京市质量技术监督局 发布 DB11/T 989 2013 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本规定.1 5 编制依据和要求.2 6 质量标准.2 7 编制方法.2 8 编制步骤和要求.3 9 竣工图汇总.3 10 竣工图的折叠和组卷.3 附录 A（规范性附录）竣工图标志章.5 附录 B（规范性附录）改绘方法示意图.6 附录 C（资料性附录）变更依据性文件汇总表样式.7 DB11/T 989 2013 II 前 言 本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京市园林绿化局提出并归口。本标准由北京市园林绿化局组织实施。本标准起草单位：北京景观园林设计有限公司、北京市园林绿化工程质量 监督站。本标准 主 要起草 人：吴忆明、史军鹏、余传琴、李燕彬、姜浩野、马欣欣、李筱帆。DB11/T 989 2013 1 园林绿化工程竣工图编制规范 1 范围 本标准规定 了 园林绿化工程竣工图编制的依据、质量标准、编制方法、编制步骤、以及 竣工图汇总、折叠和组卷 等 方 面 的 内容 和要求。本标准 适 用 于 编制北京 地区所 有园林绿化工程，包括新建、改 建、扩建项目 的竣工图。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最新版 本（包括所 有的 修 改单）适 用 于 本文件。GB/T 50328 建 设工程文件归 档整理 规范 DB11/T 695 建筑 工程资料 管理 规程 DB11/T 335 园林设计文件 内容及深度 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 园林绿化工程竣工图 as-build drawing in landscape engineering 园林绿化工程竣工 后，反映 实 际结果所 绘制的图 纸，包含对 施工图 中 图样和表 格 的 修 改和 核对，是项目 竣工 结算 的依据。3.2 园林绿化工程施工图 construction drawing in landscape engineering 表示园林 植物种植、土 方、建筑物、构筑物及小品、园林设 备、园林 电气等 施工 对象 的 布 局、定位、数 量、尺寸、材 料、构 造 以及 施工要求，是 进行 工程施工、编制施工 预 算 和施工组织设计的依据，也 是 进行技 术 管理 的 重 要 技 术文件。4 基本规定 4.1 竣工图由施工单位 进行 编制。采 用总 包 与分 包 的 建 设 项目，应 由 各 施工单位 负责 编制 所 承 包 工程 的竣工图，汇总 整理 工 作 由总 包 单位 负责。4.2 应 在 施工 过 程 中 完成各 单 项 工程的竣工图绘制，项目 竣工 后，应及 时完成全部 竣工图的汇总。4.3 竣工图 应包括纸 质文件和 电 子 文件。DB11/T 989 2013 2 5 编制依据和要求 5.1 编制依据 园林绿化工程竣工图的编制依据 包括：园林绿化工程施工图、施工图 纸 会审记 录 或交底记 录、设计 变更 通知 单、工程 洽商 单、隐蔽 工程 验收记 录、质量 事故报告 及 处 理 记 录和工程定位 测 量 记 录。5.2 编制要求 园林绿化工程竣工图的编制 内容、深度及 图 纸 比例 应 与 DB11/T 335的施工图编制要求 一致，图 纸 名称 应 与 园林绿化工程施工图 纸 上 的 名称相符。竣工图 可以 没 有 放线 图、定位图。6 质量标准 6.1 内在质量标准 竣工图 应 与 实 际 相符，反映 施工 结 束 最 终状况，做到 图、物、文 字一致，没 有 错误、遗漏 和 含 糊 不清 的 地 方。6.2 外观质量标准 幅 面整 洁、图 形清晰、标志 醒 目、标 注 位 置合 理。6.3 材料质量标准 纸 张材 质、图 纸 幅 面、书写 和绘图的用 墨、竣工图章 印泥 等应 符合 GB/T 50328中 的规定，并 满足 档案长 期 安全保 管 的要求。7 编制方法 7.1 凡 施工 过 程 中 没 有 发生任何 变更的工程，由施工单位 负责在 新 蓝 图 上加盖 竣工图标志章，即作 为竣工图。竣工图标志章的 具体 样式 见 附录 A(图 A.1)。7.2 凡对 原 园林绿化工程施工图 中 文 字 注 释 内容 进行 修 改的，采 用 注 记 修 改法：用 一 条粗直 线 将被 修改 部分 划去，标 注修 改 内容，并 通过 引出标 注 标 明 相 应 的设计变更 通知 单 或 工程 洽商 单编 号 和 说 明。具体 改绘方法 见 附录 B（图 B.1），出图 后 加盖 竣工图标志章，即作 为 竣工图。7.3 凡 涉 及 原 园林绿化工程施工图 中 图样 修 改的 内容，能够 在 原 施工图 上加 以修 改 补充 的，可不 重 新 绘制 新 图，采 用 杠（划）改、叉 改法：由施工单位 在 修 改 部 位 上 杠（划）改 或 叉 改，注明修 改 内容，并通过 引出标 注 标 明 相 应 的设计变更 通知 单 或 工程 洽商 单编 号 和 说 明。具体 改绘方法 见 附录 B(图 B.2)，出图 后 加盖 竣工图标志章，即作 为 竣工图。7.4 对修 改 较大，导 致在 原 图 上 杠（划）改、叉 改 后 图 面不 清、辨认困难 的，应 将 修 改 部 位 框 出，在 本 张 图的 空白 处或 增页 重 新 绘制，并附设计变更 通知 单 或 工程 洽商 单编 号 和 说 明，出图 后 加盖 竣工图标志章，即作 为 竣工图。7.5 凡项目 位 置 及 红 线 修 改、平 面布 置 改变、植物种植 位 置 改变、铺装 和园林 小品结构 改变、工 艺 改 变 以及 发生 其 它 重 大 改变，且 改变 面 积超 过 35%，不 宜 在 原 园林绿化工程施工图 上进行 修 改 补充 的，应根 据工程竣工 现 状、设计变更 通知 单和工程 洽商 单绘制竣工图，出图 后 加盖 竣工图标志章，即作 为 竣工图。7.6 重 新 绘制的图样 应 符合 DB11/T 335的规定。杠(划）线、叉 线 选 用 0.5宽 的实 线。DB11/T 989 2013 3 7.7 重 大 改 建、扩建 工程 涉 及 原 有工程 项目 变更 时，宜将 相 关 项目 的竣工图资料 统 一 整理 归 档，并 在 原 图 案 卷 内 增补 必 要的 说 明，所 有资料 一 并归 档。7.8 园林绿化工程施工图 中 因 设计变更 或 现场未 施工 等 原因而取消 的，应 在 原 图 纸目 录 中注明“取消”，并 将原 图 加盖作 废 章，与 竣工图 一 并归 档。8 编制步骤和要求 8.1 收集和整理依据性文件资料 在 施工 过 程 中，应及 时做 好 隐蔽 工程 检 验记 录，收 集好 设计变更文件，以 确 保 竣工图质量。在 正 式 编制竣工图前，应 完 整地 收 集 和 整理 好 园林绿化工程施工图和设计变更文件。设计变更文件 包括：设计变更 通知 单、补充 设计图 纸、变更设计图 纸及其 他涉 及 设计变更的文件资料 等；由施工单位提 供 的 隐蔽工程 验收 单、工程 洽商记 录、技 术 核 定单、材 料 代 用单、其 他涉 及 变更的文件资料 等。变更依据性文件汇总表样式 见 附录 C(表 C.1)。8.2 分阶段编制竣工图 竣工图 应 边 建 设 边 编制，以 单 项 工程 为 单位，以 每个 单 项 工程 中 的 各 单位工程 为 基 础，分 阶段 绘制 竣工图。在 每个 单 项 工程 交 工 后，施工单位 应 在一 个月 内 汇总 完 毕该 单 项 工程的 全部 竣工图。8.3 竣工图的审核 竣工图编制 完 毕 后，施工单位 应 自 行审 核，并由 承 担 施工的 项目 技 术 负责 人 逐 张 予 以 审 核 签认，审核 无 误 后 交 由 监理 单位 复 审。监理 单位 应督 促、检查 竣工图绘制 情 况，发 现 不 准 确 或 短缺 时，监督 施工单位 及 时 修 改和 补齐。设计单位 协助检查 竣工图 是 否 与 设计变更文件 相符。竣工图的 审 核 重 点 是 能否 准 确 反映 工程施工实 际 状况，审 核 的 主 要 内容 有：所 有 修 改 点 是 否 修 改 到 位；图 与 图 之间 相 关之 处 是 否 作相 应修 改，包括 平 面、立 面 和 剖 面；所 有 修 改 处 是 否 标 注了修 改依据；所 有 修 改依据 是 否 手续 齐 全、有 效。8.4 竣工图的签名盖章 竣工图编制 后，应 将 竣工图标志章 逐页 加盖在 图 纸 正 面 右 下 角 的标 题栏 上 方 空白 处或 适 当 的 空白 位置，图 纸 折叠 装 订 后 标志章 应 显露 在 右 下 角。竣工图标志章的 内容 填 写、签 字 应 齐 全、清 楚。应 由施工单位的编制 人、技 术 负责 人、审 核人及监理 单位 现场 监理、总 监 签 名或盖 章。9 竣工图汇总 9.1 总 包 单位 除 应 编制 自 行 施工的竣工图 外，还 应 负责 汇总 整理 各分 包 单位编制的竣工图，并绘制竣 工总 平 面 图。总 包 单位 在 竣工 时 应 向 建 设单位提 供 总 包 范围 内 的 各 项 完 整、准 确 的竣工图。9.2 建 设 项目 由 建 设单位 分 别 发 包 给 几 个 施工单位 承 包 而 没 有总 包 单位的，各 施工单位 应 负责 绘制 所承 包 工程的竣工图。10 竣工图的折叠和组卷 DB11/T 989 2013 4 10.1 折叠 竣工图 应 按照 A4图 幅 折叠，具体 折叠方法 见 DB11/T 695。装 订 线 留 35mm 40mm。图 纸内容 折 向 内，装 订 时 应 在 装 订 线一 侧 加 垫块，将 脊背垫 平，力 求 整 齐 美 观，方 便 查 阅，有 利 于 长 期 保 存，在 剪裁 时 不应 裁剪 到 图 纸内容 和 内 框 线。10.2 组卷 竣工图的组卷方法 应以 单位工程按 专业、时 间 顺序排 列，以 保 证 其 系 统 性、连贯 性。竣工图组卷 时，应 考虑便 于 保 管 和 查 阅。每 卷 均配 有 封 面、卷 内目 录和 封 底。封 面包括 名称、案 卷 题 名、编制单位、编制 日期、共 XX册、第 XX册 等。折叠 后 分 卷 时，每 卷 厚 度 控 制 在 4cm以内。DB11/T 989 2013 5 A A 附 录 A（规范性附录）竣工图标志章 竣工图标志章 如 图 A.1所 示。图 A.1 竣工图标志章 DB11/T 989 2013 6 B B 附 录 B（规范性附录）改绘方法示意图 凡对 原 园林绿化工程施工图的文 字 注 释 内容 进行 修 改的，采 用 注 记 修 改法,如 图 B.1所 示。凡 涉 及 原 园林绿化工程施工图 中 的 线 条 修 改的 内容，能够 在 原 施工图 上加 以修 改 补充 的，可不 重 新绘制 新 图，采 用 杠（划）改、叉 改法，如 图 B.2所 示。图 B.1 注记修改法示意图 图 B.2 杠（划）改、叉 改法示意图 DB11/T 989 2013 7 C C 附 录 C（资料性附录）变更 依据性文件汇总 表样式 园林绿化工程变更依据性文件 包括 技 术 核 定单、工程 洽商 单、设计变更 通知 单 等，汇总表样式 见 表 C.1。表 C.1 变更 依据性文件汇总 表 序 号 变更依据性文件 名称 编 号 条 款 被 修 改 相 关 图 名、图 号 备 注 施工单位：（盖 章）技 术 负责 人：编制 人：监理 单位：（盖 章）总 监：_
