在用非道路柴油机械烟度排放限值及测量方法DB11／ 184-2013.pdf

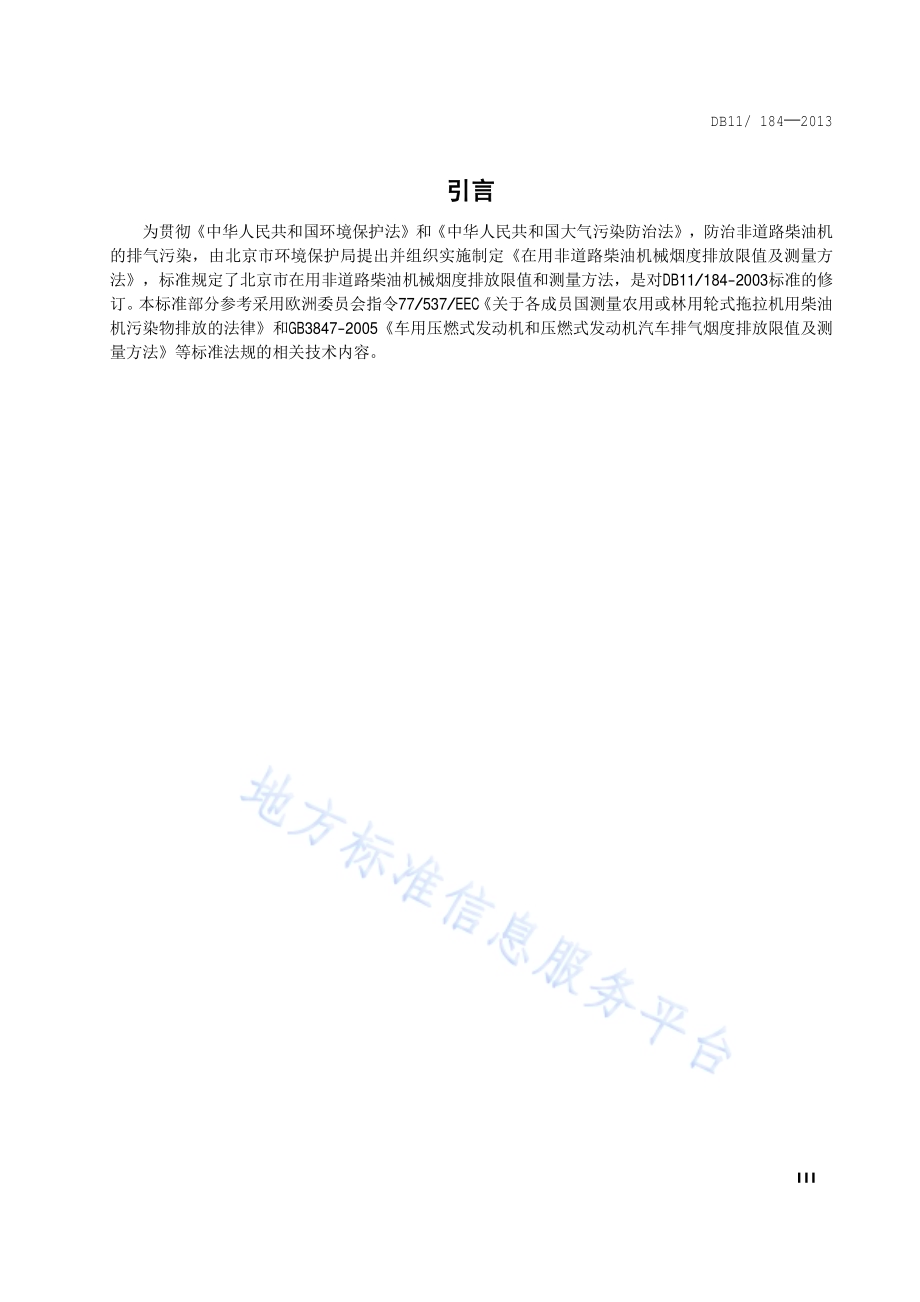

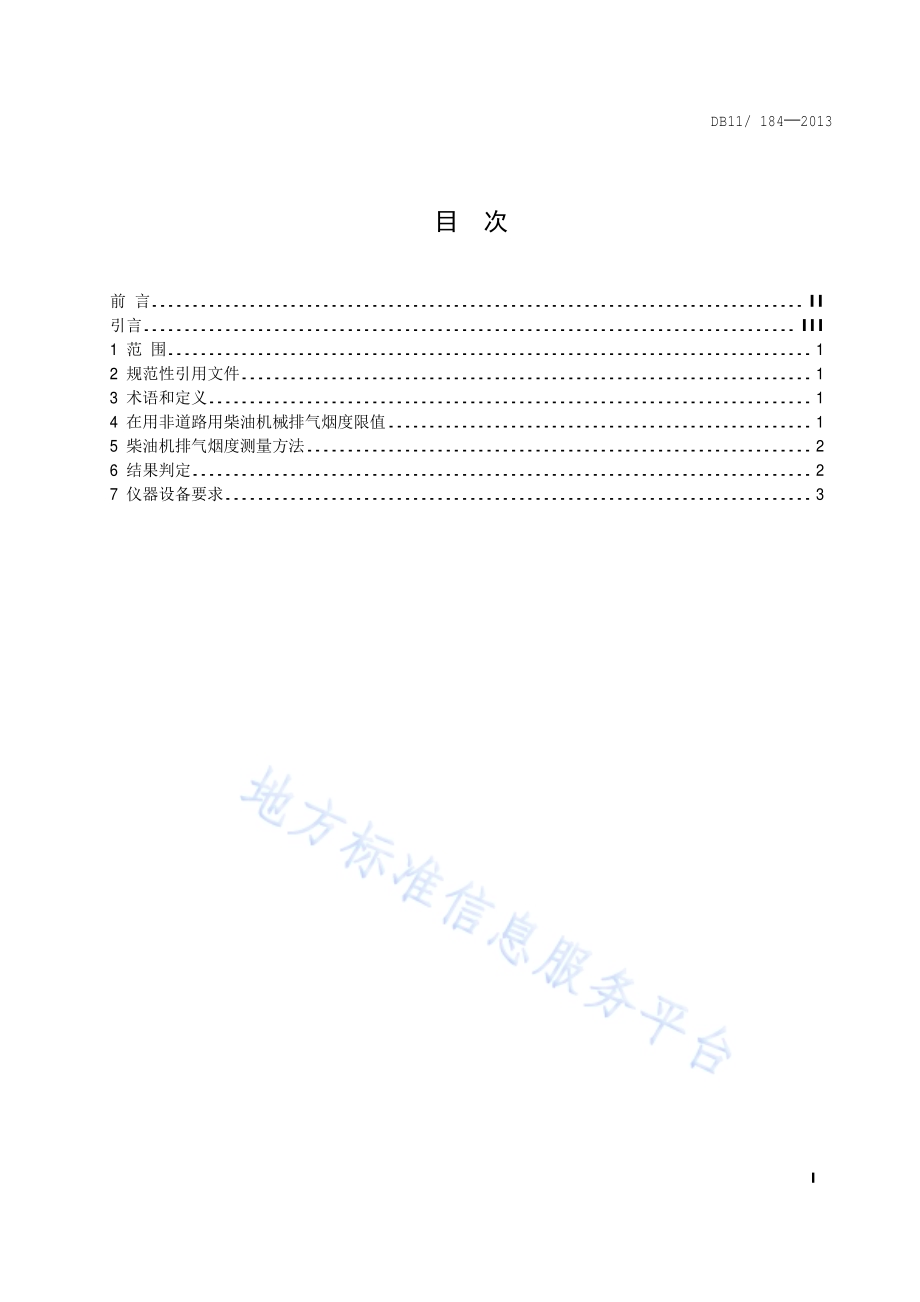

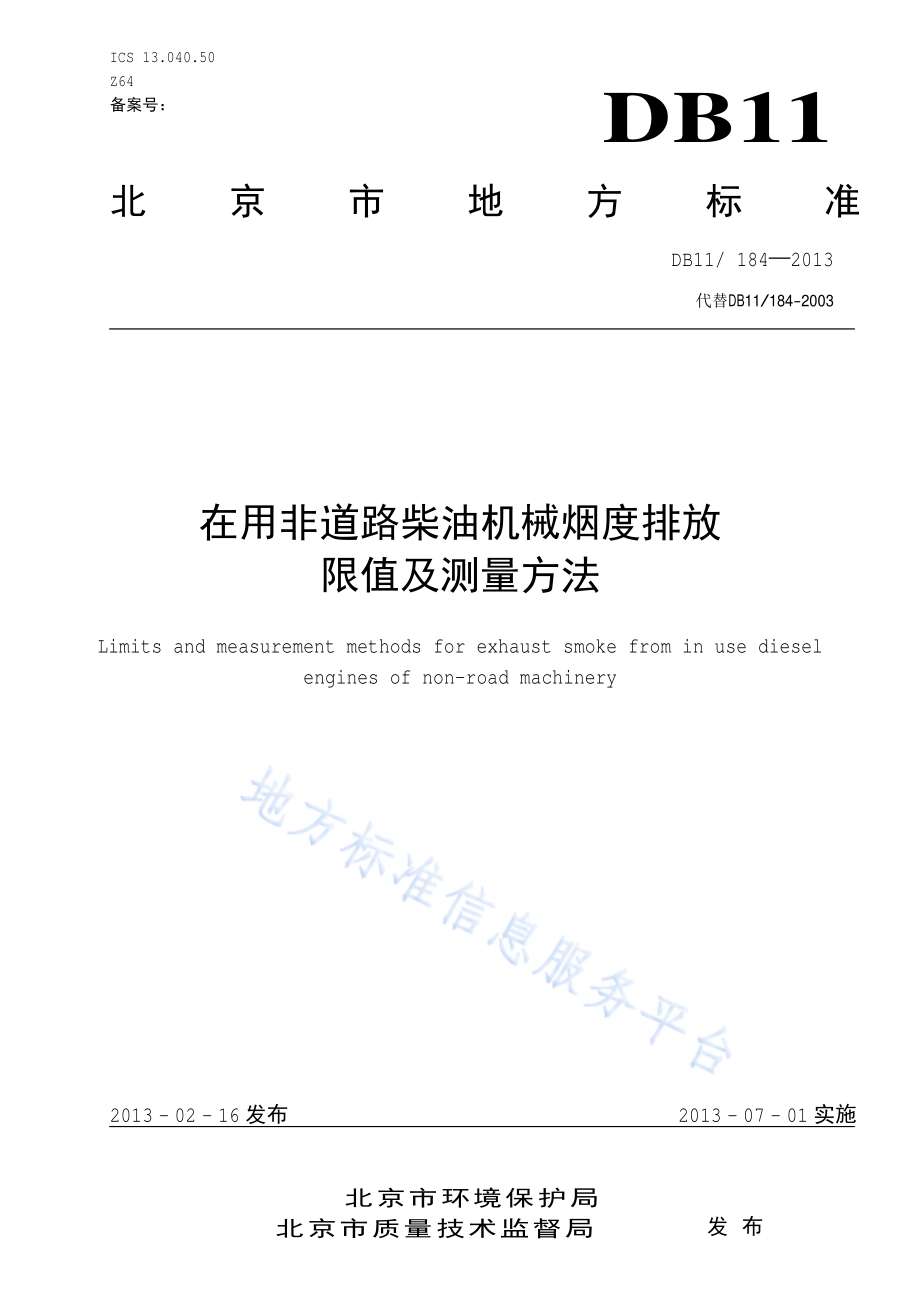

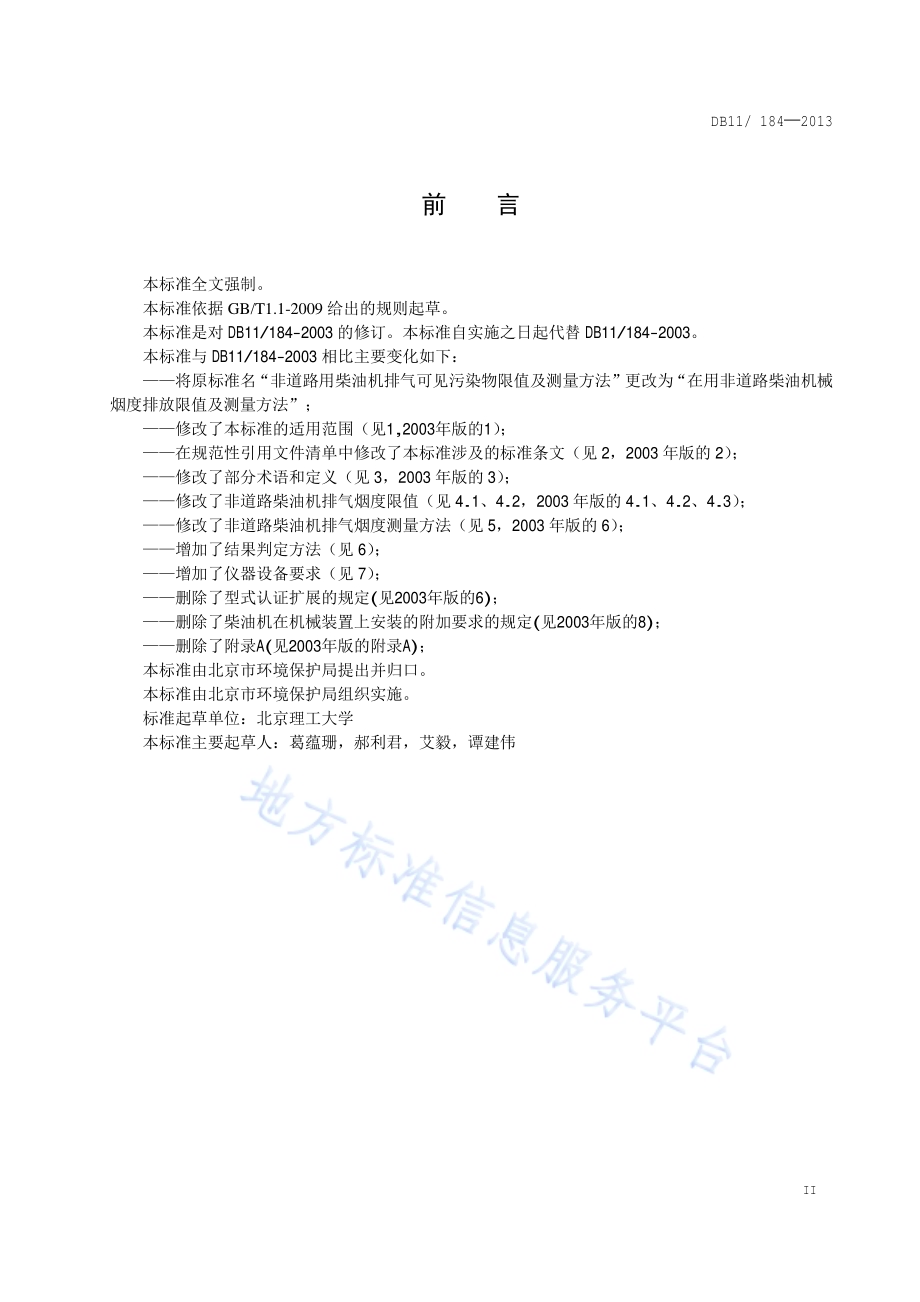

ICS 13.040.50 Z64 备案号：DB11 北京市地方标准 DB11/184 2013 代替 DB11/184-2003 在用非道路柴油机械烟度排放 限值及测量方法 Limits and measurement methods for exhaust smoke from in use diesel engines of non-road machinery 2013-02-16发布 2013-07-01实施 北京市环境保护局 北京市质量技术监督局 发布 DB11/184 2013 I 目 次 前 言.II 引言.III 1 范 围.1 2 规范性引用文件.1 3 术语和定义.1 4 在用非道路用柴油机械排气烟度限值.1 5 柴油机排气烟度测量方法.2 6 结果判定.2 7 仪器设备要求.3 DB11/184 2013 II 前 言 本标准全文强制。本标准依据 GB/T1.1-2009给出的规则起草。本标准是对 DB11/184-2003的修订。本标准自实施之日起代替 DB11/184-2003。本标准与 DB11/184-2003相比主要变化如下：将原标准名“非道路用柴油机排气可见污染物限值及测量方法”更改为“在用非道路柴油机械烟度排放限值及测量方法”；修改了本标准的适用范围（见 1,2003年版 的 1）；在规范性引用文件 清单中 修改了本标准 涉 及的标准 条 文（见 2，2003年版 的 2）；修改了 部分 术语和定义（见 3，2003年版 的 3）；修改了非道路柴油机排气烟度限值（见 4.1、4.2，2003年版 的 4.1、4.2、4.3）；修改了非道路柴油机排气烟度测量方法（见 5，2003年版 的 6）；增加 了结果判定方法（见 6）；增加 了仪器设备要求（见 7）；删除 了 型式认证扩展 的规定(见 2003年版 的 6)；删除 了柴油机在机械 装置上安装 的 附加 要求的规定(见 2003年版 的 8)；删除 了 附录 A(见 2003年版 的 附录 A)；本标准 由北京市环境保护局提 出 并归口。本标准 由北京市环境保护局组织 实施。标准起草 单位：北京理工大学 本标准主要起草 人：葛蕴珊，郝利君，艾毅，谭建伟 DB11/184 2013 III 引言 为 贯彻中华人民共 和 国环境保护 法 和 中华人民共 和 国大 气污染 防治 法，防治 非道路柴油机的排气污染，由北京市环境保护局提 出 并组织 实施制定 在用非道路柴油机械烟度排放限值及测量方 法，标准规定了 北京市 在用非道路柴油机械烟度排放限值和测量方法，是对 DB11/184-2003标准的修订。本标准 部分参考采 用 欧洲委员会指令 77/537/EEC关于各成员国 测量 农 用 或林 用 轮式拖拉 机用柴油 机污染物排放的法 律 和 GB3847-2005车 用 压燃式发 动 机和 压燃式发 动 机 汽 车 排气烟度排放限值及测 量方法 等 标准法规的相 关 技 术 内容。DB11/184 2013 1 在用非道路柴油机械烟度排放限值及测量方法 1 范 围 本标准规定了在用非道路用柴油机械排气烟度的限值及测量方法。本标准适用 于 标定 净功率不超过 560 kW的非道路机械用柴油机，本标准 也 适用 于 在道路 上 用 于 载 人（货）的 车 辆 装 用的 辅助动力 柴油机。2 规范性引用文件 下 列 文件对 于 本文件的 应 用是 必不 可 少 的。凡 是 注 日 期 的引用文件，仅注 日 期 的 版 本适用 于 本文件。凡 是 不注 日 期 的引用文件，其最新 版 本（包括所有 的修改 单）适用 于 本文件。GB 3847 车 用 压燃式发 动 机和 压燃式发 动 机 汽 车 排气烟度排放限值及测量方法 3 术语和定义 下 列 术语定义适用 于 本文件。3.1 在用非道路柴油机械 In use non-road diesel machinery 制 造厂合格 出 厂，用 户购买 并 且已经投入使 用的非道路用柴油机械。3.2 排气烟度 Exhaust smoke 柴油机排气 被光束照射后吸收光束 的 指 标。3.3 光吸收系数 Coefficient of light adsorption 光吸收系数 是 光束被 柴油机排烟 衰减 的 系数。3.4 不透光烟度计 Smoke opacimeter 用 于 连续 测量柴油机排气的 光吸收系数 的仪器。4 在用非道路用柴油机械排气烟度限值 4.1 自由加载法排放限值 非道路柴油机械在 正常 工 作状态 下，排放的 不透光 烟度 应不超过表 1规定的限值。DB11/184 2013 2 表 1非道路柴油机械烟度限值 类别 光吸收系数不 大于 I类 1.61 m-1 II类 1.0 m-1 III类 0.6 m-1 注：具体 规定如下：2013年 6月 30日（含）以 前 注册登记 或 销售 的非道路柴油机械，执行 I类 限值。2013年 7月 1日（含）以后登记注册 或 销售 的非道路柴油机械，执行 II类 限值标准。2015年 1月 1日（含）以后登记注册 或 销售 的非道路柴油机械，执行 III类 限值标准。4.2 自由加速法排放限值 自 由加 速 烟度测 试 中 根 据 登记注册 或 销售时间 的 不同，执行表 1的限值。4.3 林格曼法烟度限值 经培训 认 可的排放 监管 人员，可 采 用 目 测法测量，非道路用柴油机械在 任何状态 下（含 自 由加 速）均不应有 明显 的可见烟度,都 不超过 林 格 曼 1级。5 柴油机排气烟度测量方法 5.1 自由加载法 对在用非道路柴油机械的烟度 检验 采 用 现场 加 载 测量法，现场检验 人员 可 以根 据 受检 机械 装置 的实际 工 作状态 确 定 加 载 方法，在机械 装置 连续 工 作过 程 中（例 如 装 载 机 从铲土到 装 载 完毕 的全 过 程），用不透光 烟度 计 测量柴油机排气 光吸收系数 的 最 大 值，应 读取 6次 连续 工 作状态 下 不透光 烟度 计 的 最 大 读数 值 作 为实 验 测量结果。5.2 自由加速法 5.2.1自 由加 速 法 检 测前，柴油机 应 充 分 预热。5.2.2在 进 行 自 由加 速 烟度测量 时，应 在 1秒 内，将油 门踏板快 速、连续 但 不 粗暴地完 全 踩到底，使 喷 油 泵供 给 最 大 油量。5.2.3对 每一个 自 由加 速 测量，在 松开 油 门踏板 前，发 动 机 应 达到断 油 点转 速，关于 这一点，在测量 过程 中 应 进 行 检查。5.2.4自 由加 速 烟度 过 程至 少应 进 行 6次（每次 试 验 之 间 的 间 隔至 少 为 2秒），以 便吹 净 排气 系 统残留颗粒 物和 杂质，直到 测量结果 不 再稳 定下 降 为 止，计算 结果 取 最后 三次 自 由加 速 测量结果的 算 术 平 均 值。在 计算 均 值 时 可 以 忽略 与测量 均 值相 差很 大 的测量值。5.3 林格曼烟度法 对在用非道路柴油机械的烟度 检验 采 用 现场 加 载 测量法，现场检验 人员 根 据 受检 机械 装置 的实 际 工 作状态 确 定 加 载 方法，可在机械 装置 连续 工 作过 程 中（例 如 装 载 机 从铲土到 装 载 完毕 的全 过 程）或 模拟机械 任何 工 况 下，采 用 目 测法 连续 观察 排放的烟度，确 定 林 格 曼 烟度值。6 结果判定 DB11/184 2013 3 根 据 各 非道路用柴油机械的实 际情况，可 以 选择 以 上 任 一种 方法 进 行 烟度 检 测，任何 一种检 测方法的测量结果 超过 规定的限值，均 可判定 该 机械的烟度排放 检验 不合格。7 仪器设备要求 实 验 用排放测 试 设备（不透光 烟度 计 等）的 工 作 原 理、准 确 度 应 满足 GB3847的相 关 要求。
