在用燃煤工业锅炉节能评价规程DB41／T 754-2012.pdf

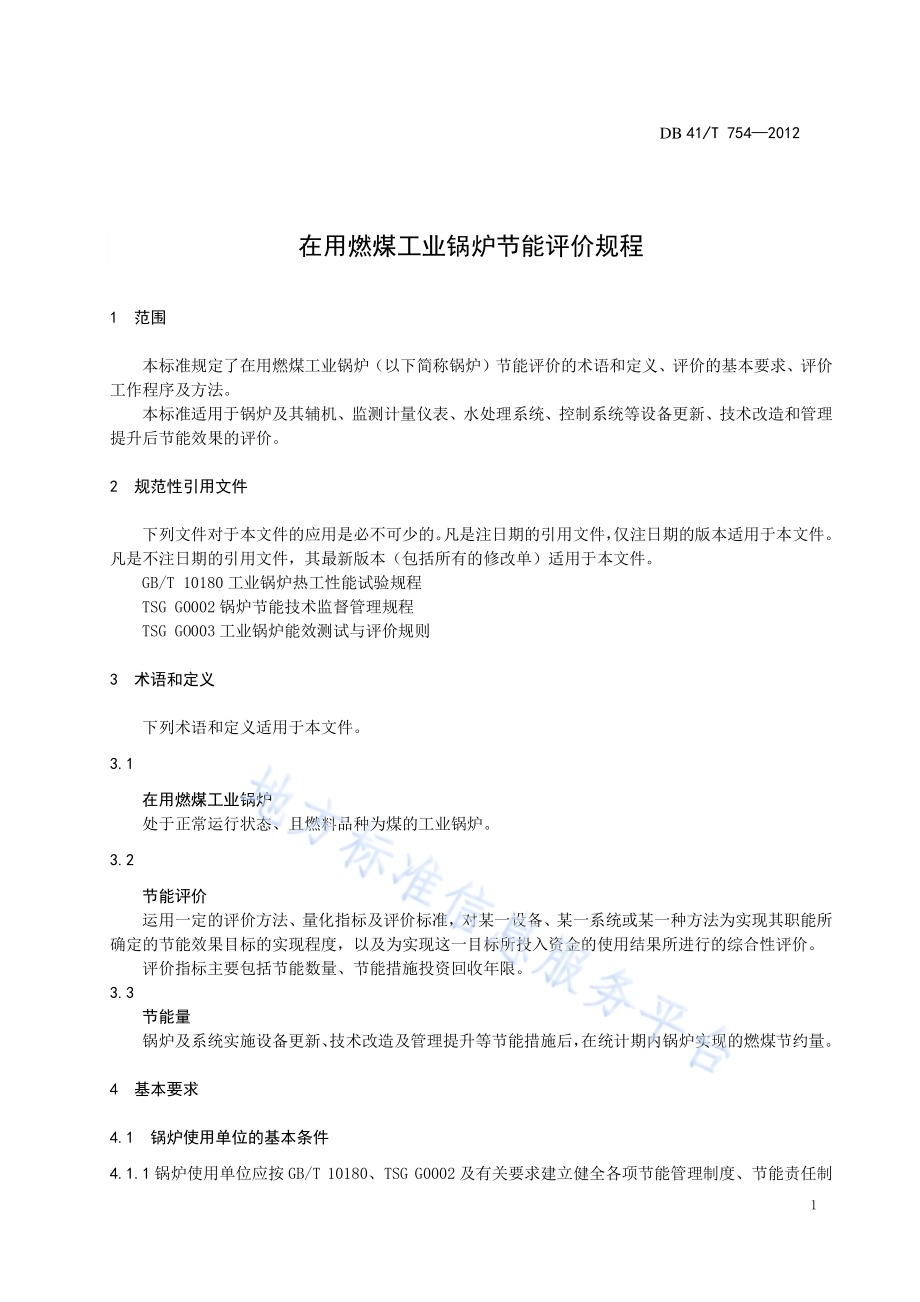

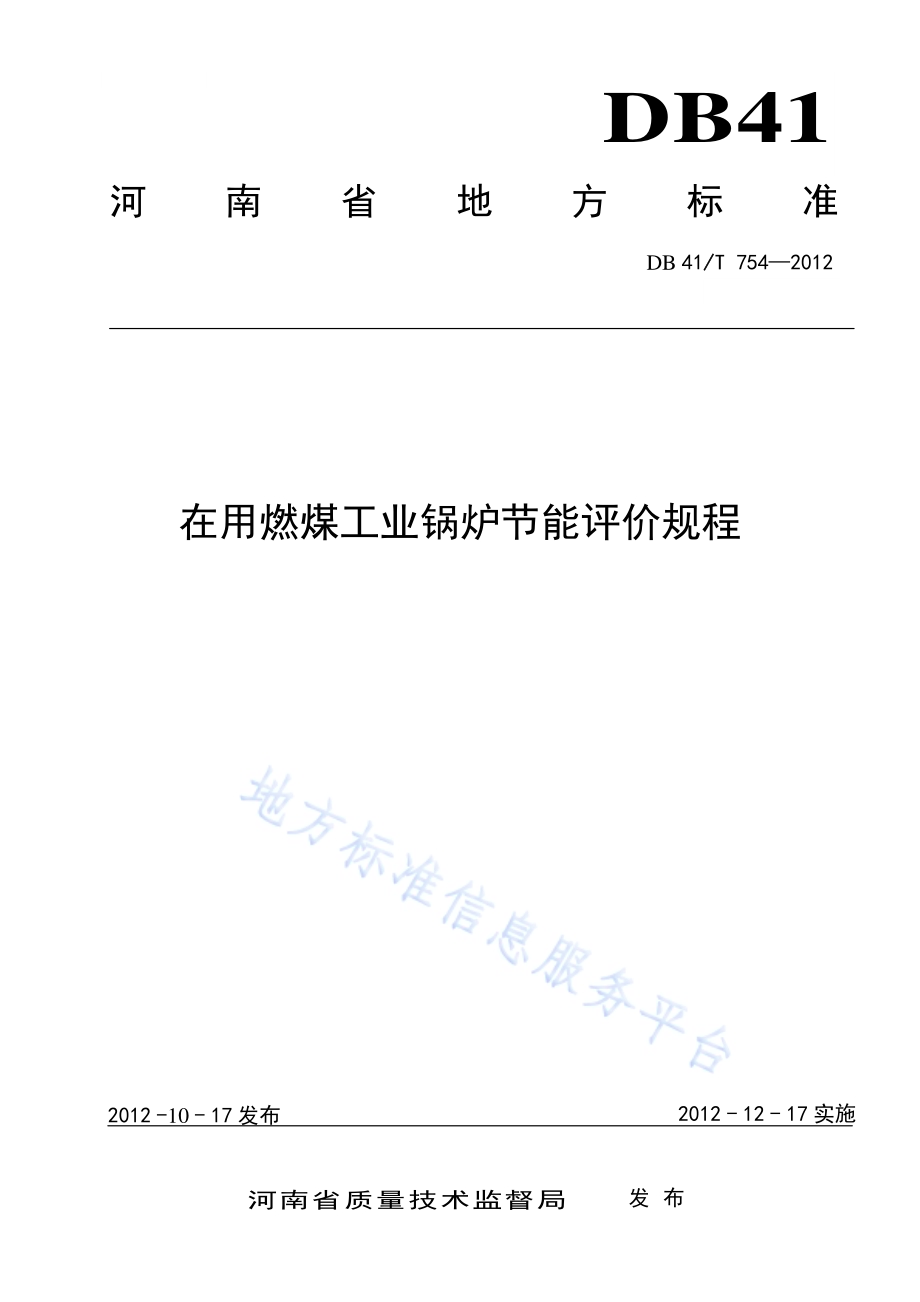

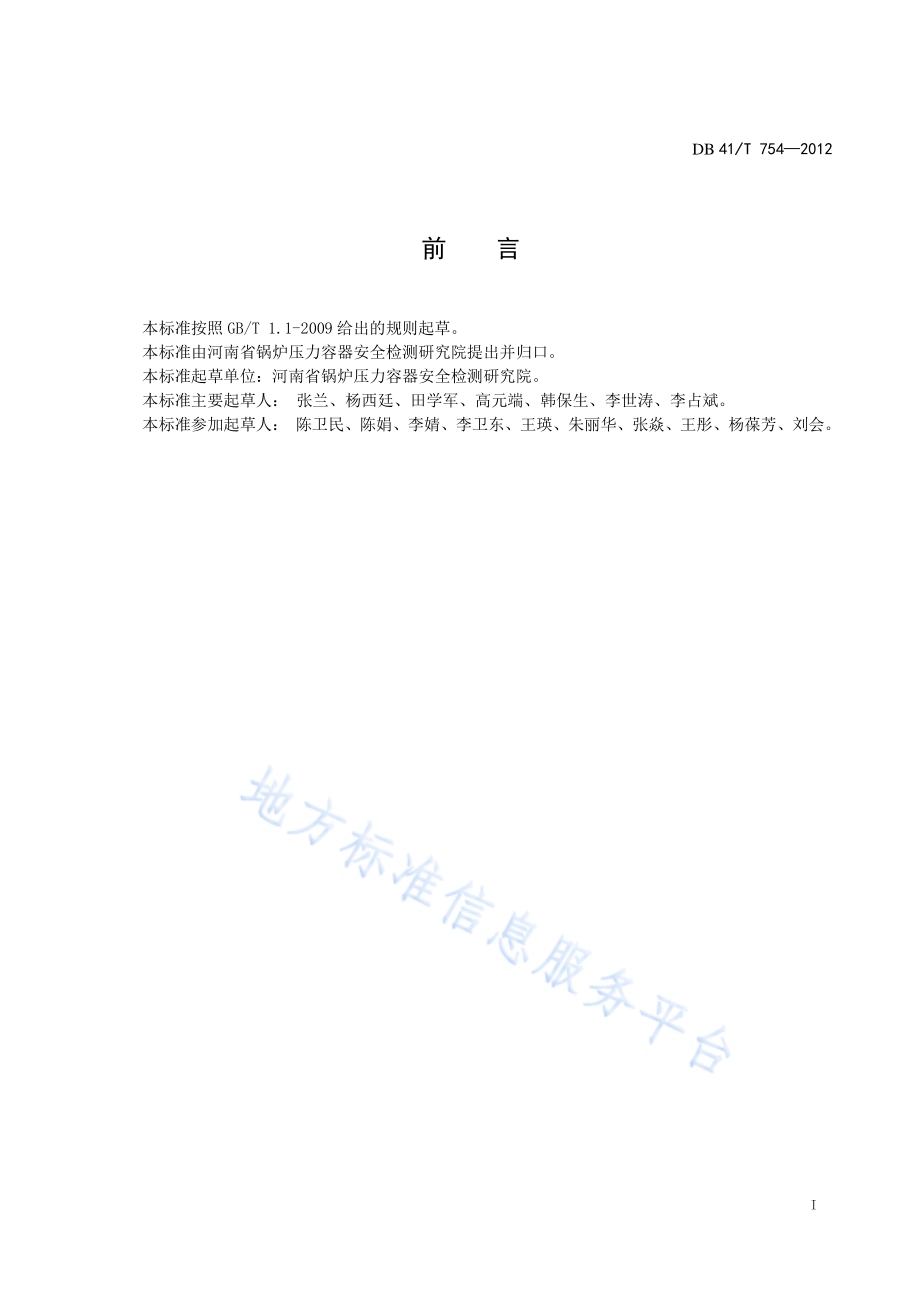

DB41 河南省地方标准 DB 41/T 754 2012 在用燃煤 工业锅炉 节能评价 规程 2012-10-17 发布 2012-12-17 实施 河 南 省 质 量 技 术 监 督 局 发布 DB 41/T 754 2012 I 前 言 本标准 按 照GB/T 1.1-2009 给出 的规 则起 草。本标准 由河 南省 锅炉 压力 容器 安 全检 测研 究院 提出 并 归口。本标准 起草 单位：河 南省 锅炉压 力容 器安 全检 测研 究院。本标准 主要 起草 人：张兰、杨西 廷、田学 军、高元 端、韩 保生、李 世涛、李 占斌。本标准 参加 起草 人：陈 卫 民、陈 娟、李婧、李 卫东、王瑛、朱 丽华、张 焱、王彤、杨葆 芳、刘 会。DB 41/T 754 2012 1 在用 燃煤 工业锅炉 节能评 价规程 1 范围 本标准 规定 了 在 用燃 煤 工 业锅炉（以 下简 称锅 炉）节能评价 的 术语 和定 义、评价 的 基本 要求、评 价工作程 序 及 方法。本标准 适用 于 锅 炉及 其辅 机、监 测计 量仪 表、水处 理系统、控 制系 统等 设备 更新、技术 改造 和 管 理提升后 节能 效果 的评 价。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 10180 工 业锅 炉热 工 性能试 验规 程 TSG G0002 锅炉 节能 技术 监督管 理规 程 TSG GO003 工业 锅炉 能效 测试与 评价 规则 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 在用燃 煤工 业锅 炉 处于正 常运 行状 态、且燃 料品种 为煤 的 工 业锅 炉。3.2 节能评 价 运用一 定的 评价 方法、量 化指标 及评 价标 准，对 某 一设备、某一 系统 或某 一 种方法 为实 现其 职能 所确定的 节能 效果 目标 的实 现程度，以 及为 实现 这一 目标所 投入 资金 的使用 结 果所进 行的 综合 性评 价。评价指 标主 要包 括节 能数 量、节 能措 施投 资回 收年 限。3.3 节能量 锅炉及 系统 实施 设 备 更新、技术改 造及 管理 提升 等节 能措施 后，在统 计期 内锅 炉 实现的 燃煤 节约 量。4 基本要 求 4.1 锅炉使 用单 位的 基本 条件 4.1.1 锅炉 使用 单位 应按GB/T 10180、TSG G0002 及 有关要 求建 立健 全各 项节 能管理 制度、节 能责 任制DB 41/T 754 2012 2 度；4.1.2 锅炉 计量、检 测、控制仪 表的 配置、安 装、校验应满足 TSG G0002 的 要求；4.1.3 在用 锅炉 的能 效测 试报告 应符 合 TSG GO003 的要求；4.1.4 蒸汽 锅炉 及其 系统 在其统 计周 期内 实际 产生 的蒸汽 量、热水 锅炉（或 者有机 热载 体锅 炉）及 其 系统在其 统计 周期 内输 出热 水（或 高温 有机 热载 体）的有 效 带热 量及 燃料 消耗 量、耗 电量、耗 水 量、耗 蒸汽量等 记录 齐全。4.2 从事锅 炉节 能 评 价人 员的 能力要 求 从事锅 炉节 能评价 工 作的 负责人 应当 具备 相应 的锅 炉专业 知识 及使 用管 理经 验，能 够对 锅炉 节 能 措施、节 能量 计算 及运 行能 效状况 做出 正确 性判 定。从事 锅 炉节 能评价 工 作的 人员应 当经 过必 要的 专业 培训，具备 相应 能力。5 工作程 序 及 方法 5.1 资料核 查 核查锅 炉使 用单 位对 相关 锅炉及 其系 统采 取的 节能 措施，并判 断其 可行 性；核 查运行 锅炉 在统 计 周期内实 际产 生的 蒸汽 量或 者 输出 热水（或高 温有 机 热载体）的有 效带 热量、锅 炉能耗 数据 统计 结果 的及时性、完整 性、准确 性，并且填 写 在用 燃煤 工业 锅炉节 能措 施资 料核 查记 录表(见 附件A)。5.2 现场确 认 5.2.1 针 对 锅炉 运行 能效 状况，进行 现场 确认，并 且填写 在 用燃 煤工 业锅 炉 能效 状况 现场 确认 记 录(见附 录B)。5.2.2 节能 措施：a)节能措 施是 否完 善、可行；b)节能措 施是 否与 现场 实际 情况相 符；c)节能措 施是 否得 到有 效落 实，相 关实 施记 录是 否完 整、有 效。5.2.3 锅炉 运行 节能 管理：a)锅炉使 用单 位的 节能 管理 制度和 节能 责任 制度 是否 建立完 善；b)专职锅 炉节 能技 术人 员 的 配备是 否满 足要 求；c)锅炉操 作人 员运行 操 作水 平是否 满足 需要；d)锅炉运 行操 作规 程 是 否齐 全并且 能够 有效 实施；e)锅炉及 附属 设备 巡回 检查 制度 是 否有 效实 施；f)锅炉及 附属 设备 的 大、中、小修 理计 划 是 否能 够按 时完成；g)锅炉运 行状 况的 记录 是否 齐全；h)锅炉及 其系 统产 生的 蒸汽 量或者 输出 热量、燃 料消 耗量、耗电、耗 水、耗蒸 汽 量等 记 录是 否 齐全；i)煤质化 验分 析是 否按 照规 定进行；j)锅炉各 项热 损失 测定(根 据 需要，测 定项 目主 要包 括：Q2、Q3、Q4、Q5、Q6 等)是 否 按照规 定进 行。5.2.4 燃料 节能 管理：a)燃用煤 种是 否与 锅炉 设计 相符；DB 41/T 754 2012 3 b)燃用煤 种特 性是 否与 在用 炉型 及 炉膛 结构 相适 应；c)燃用不 同的 煤种 是否 进行 合理的 混配；d)燃煤煤 质水 分在 入炉 前是 否进行 调整；e)燃煤粒 度在 入炉 前是 否进 行调整；f)燃煤在 入炉 前计 量是 否进 行；g)燃煤的 储存 保管 措施 是否 符合要 求。5.2.5 锅炉 本体 节能 要求：a)锅炉受 热面 是否 结水 垢、烟垢；b)对流烟 道是 否积 灰；c)对流受 热面 是否 形成 烟气 走廊；d)辐射受 热面(锅 筒下 腹壁、水冷壁、炉 胆等)是 否结 焦；e)炉墙、炉顶 表面 否损 坏、漏风、超温；f)炉门及 看火 孔 是 否损 坏、漏风；g)炉拱是否 开 裂、疏松、塌 落、变 形；h)烟、风道 及 烟箱 是否 开裂、漏风。5.2.6 锅炉 燃烧 设备 的节 能要求：a)炉排运 转是 否正 常；b)炉排片 是否 损坏、脱 落；c)炉排尾 部 挡 渣器 是否 损坏 或变形；d)锅炉渣 坑是 否漏 风；烟道 挡板是 否严 密；e)炉排风室 和 调风 门调 节是 否灵活；f)煤斗及 煤闸 板是 否烧 损变 形，升 降是 否灵 活；g)锅炉落 灰门 是否 灵活 好用；5.2.7 锅炉 辅机 附件 的节 能要求：a)送风机 运转 是否 异常，是 否可实 现风 量控 制；b)引风机 运转 是否 异常，是 否可实 现风 量控 制；c)循环水 泵运 转是 否异 常；d)给水泵 运转 是否 异常；e)给煤机 布煤 是否 均匀；f)除渣机 工作 是否 正常；g)管道保 温是 否破 损；h)吹灰器 投入 使用 是否 正常；i)除尘器 是否 漏风；j)阀门及 其他 附件 是否 泄漏。5.2.8 热工 仪表：a)热工仪 表的 型号、规 格、量程、精度 是否 与锅 炉匹 配；b)热工仪 表所 必须 的检 定、校验、比对 及调 试报 告等 是否齐 全；DB 41/T 754 2012 4 c)蒸汽或 给水 流量 表（或热 水锅炉 及有 机热 载体 锅炉 的循环 工质 流量 表）安装 位 置是 否正 确 并 及时校验；d)水温表 安装 位 置 是否 正确 并及时 校验；e)过热蒸 汽温 度表 安装 位置 是否正 确并 及时 校验；f)压力表 安装 位置 是否 正确 并及时 校验；g)水位表 安装 是否 正确，水 位控制 是否 灵敏 可靠；h)排烟处 氧量 表（或烟 气分 析仪）安装 位置 是否 正确 并及时 校验；i)排烟温 度表 安装 位置 是否 正确并 及时 校验；j)炉膛负 压表 安装 位置 是否 正确并 及时 校验；k)燃料计 量装 置安 装位 置 是 否正确 并校 验；l)燃烧自 动控 制装 置能 否可 靠投入 运行。5.2.9 锅炉 运行 工况 的节 能要求：a)火床布 风是 否均 匀、平整、无跑 火；b)炉膛火 焰的 颜色、温 度是 否正常；c)炉膛负 压是 否在 合理 范围 内；d)一次风、二 次风 对燃 烧、扰动、调整 的作 用及 助燃 效果，炉膛 内空 气动 力场 是否正 常；e)锅炉性 能参 数（出力、压 力、温 度及 蒸汽 品质 等）是否在 合理 范围；f)锅炉热 效率 是否 在合 理范 围；g)排烟处 过剩 空气 系数 是否 符合要 求；h)排烟温 度 是 否符 合要 求；i)灰渣可 燃物 含量 是否 符合 要求；j)炉墙表 面温 度是 否符 合要 求；k)排污时 机、排污 率是 否合 理。5.3 评价方法 5.3.1 节能 量 5.3.1.1 测 试法 节约标 准煤 量按 公式(1)、公式（2）、公 式（3）计 算。eB B B.(1)式中：B 节 约标 准煤 量，t；B 锅 炉热 效率 发生 改变 时，节 约标 准煤 量，t；eB 锅 炉主 要辅 机及 辅助 设备耗 电改 变时，节 约标 准煤量，t；2 11 1308.29j jljQB.(2)式中：ljQ 统 计周 期内 锅炉 输出 热量，MJ；DB 41/T 754 2012 5 1 j 实 施节 能措 施前 热效 率，%；2 j 实 施节 能措 施后 热效 率，%；42 110 229.1 lj lj eE E B.(3)式中：1 ljE 实 施节 能措 施前 耗电 量，kW h；2 ljE 实 施节 能措 施后 耗电 量，kW h。5.3.1.2 统 计法 采用TSG GO003 中 锅炉及 其 系统运 行能效 评价 方法，通过统 计、计 算锅 炉及其 系统在 一定运 行周 期内产生 蒸汽 量或 者输 出热 量，燃 料、电、水、蒸汽 消耗计 量等 数据，直 接计 算实际 节能 量。在评价 锅炉 及其 系统 节能 效 果计 量中，测 试法 和统 计法可 以根 据实 际情 况单 独或者 同时 采用。在 锅炉及其 系统 实施 设备 更新、技 术改 造等 节能 措施 时，推荐使 用测 试法；在使 用 单位进 行管 理提 升并 且统计周期 内计 量数 据齐 全时，推荐 使用 统计 法。5.3.2 节能 措施 投资 回收 年限 投资回 收年 限按 公式(4)计 算。tY BMT.(4)式中：M节 能措 施投 资，元；Y 标 准煤 单价，元；t 统 计周 期。5.4 节能 评 价报 告 根据资 料核 查、现场 确认 的结果，进 行统 计、计算 和分析，出具 评 价报 告。报告格 式可 由评 价单 位自 行制定，但 是至 少应 包括 以下内 容:a)锅炉使 用 单 位、节能 措施 实施单 位的 名称；b)实施节 能措 施后 锅炉 运行 的时间，以 及锅 炉能 效运 行状况 说明；c)节能评 价负 责人 和主 要参 加人员；d)节能评 价依 据的 法规、标 准；e)节能统 计周 期内 实现 的节 能量；f)节能投 资回 收年 限；g)节能评 价结 论；h)附件(核查 资料 明细)。DB 41/T 754 2012 6 附 录 A（规范 性附 录）在用燃 煤 工 业锅 炉节 能措 施资料 核查 记录 表 在用燃 煤 工 业锅 炉节 能措 施资料 核查 记录 表见 表A.1。表A.1 在用燃 煤 工 业锅 炉节 能措 施资料 核查 记录 表 锅炉使用单位 联系电话 节能措施实施单位 联系电话 锅炉型号 产品编号 制造单位 设备代码 种类 设备更新 技术改造 管理提升 其他 适用范围 蒸汽锅炉 热水锅炉 有机热体 锅炉 其他 适用部位 本体 辅机 监测仪表 控制 附属设备 水处 理 投入应用时间 累计应用时间 节能措施简要说明 序号 提供材料明细 核查情况 1 节能措施技术方案 2 锅炉能效测试报告 3 出力和能耗的计量、统计、计算数据 4 国家法律法规要求行业许可证明 5 其他证明 核查 结论 节能措施可行，能效测试报告有效，锅炉出力和能耗的计量、统 计数据完整，资料核查通过。节 能 措施 基本 可行，能 效测 试报 告 有效，锅 炉出 力和 能耗 的计 量、统 计、计算 数据 基本 完整，资料 核查基本通过，存在以下问题：节能措施不可行，能效测试报告无效，锅炉出力和能耗的计量、统计数据不完整，资料核查不通过。注：（1）节能措施、能效测试报告和计量、统计数据，其中一项不符合要求，核查不能通过；（2）提供资料明细中序4 7 为 核查结论的参考项。核查人：日期：审核人：日期：DB 41/T 754 2012 7 附 录 B（规范 性附 录）在用燃 煤 工 业锅 炉能 效 状 况现场 确认 记录 在用燃 煤工 业锅 炉 能 效状 况现场 确认 记录 见表B.1。表B.1 在用 燃煤 工业 锅炉 能效状 况现 场确 认记 录 锅炉型号 产品编号 制造单位 设备代码 评价项目 评价内容 核查结果 问题说明 1、锅炉运行 节能措施（1）节能措施是否完善、可行；（2）节能措施是否与现场实际情况相符；(3)节能措施是否有效落实，相 关 记录是否完整、有效。2、锅炉运行节能管理（1）锅炉使用单位的节能管理 制度和节能责任制度是否建立完善；（2）专职锅炉节能技术人员 的配备是否满足要求；（3）锅炉操作人员 运行操作水平是否满足需要；（4）锅炉运行操作规程 是否齐全并且能够有效实施；（5）锅炉及附属设备巡回检查制度 是否有效实施；（6）锅炉及附属设备大中小修理计划 是否得到按时完成；（7）锅炉运行状况的记录 是否齐全；（8）锅炉 及其系统产生的蒸汽 量或者输出热量、燃料消耗量、耗电、耗水、耗蒸汽 记录是否齐全；（9）煤质化验分析是否按照规定进行；（10）锅炉 各项热损失测定(根 据需要，测定项目主要包括：Q2、Q3、Q4、Q5、Q6 等)是否按照 规定进行。3、燃料节能管理（1）燃用燃用煤种是否与锅炉设计相符；（2）燃用煤种特性 是否与在用炉型及炉膛结构相适应；（3）燃用不同的煤种是否进行合理的混配；（4）燃煤煤质水分 在入炉前是否进行调整；（5）燃煤粒度在入炉前是否进行调整；（6）燃煤在入炉前计量是否进行；（7）燃煤的储存保管措施 是否符合要求。4、锅炉本体节能要求（1）锅炉受热面是否结水垢、烟垢；（2）对流烟道是否积灰；（3）对流受热面是否形成烟气走廊；（4）辐射受热面(水冷壁、炉 胆等)是否结焦；（5）炉墙、炉顶表面否损坏、漏风、超温；（6）炉门及看火孔 是否损坏、漏风；1 表B.1（续）锅炉型号 产品编号 制造单位 设备代码 评价项目 评价内容 核查结果 问题说明（7）炉拱是否 开裂、疏松、塌落、变形；（8）烟、风道 及烟箱是否开裂、漏风。5、锅炉燃烧设备的节能要求（1）炉排运转情况是否正常（2）炉排片是否损坏、脱落；（3）炉排尾部挡渣器是否 损坏或变形；（4）锅炉渣坑是否漏风；烟道挡板是否严密；（5）炉排风室 和调风门调节是否灵活；（6）煤斗及煤闸板是否烧损变形，升降是否灵活；（7）锅炉落灰门 是否灵活好用；6、锅炉辅机附件的节能要求（1）送风机运转是否异常，是否可实现风量控制；（2）引风机运转是否异常，是否可实现风量控制；（3）循环水泵 运转是否异常；（4）给水泵运转是否异常；（5）给煤机布煤情况（6）除渣机工作是否正常；（7）管道保温 是否破损；（8）吹灰器投入使用是否正常；（9）除尘器是否漏风；（10）阀门及其他 附件是否泄 漏。7、热工仪表（1）热 工 仪 表 的 型 号、规 格、量 程、精 度 是 否 与 锅 炉 匹 配；（2）热工仪表的检定、校验、比对及调试报告是否齐全；（3）蒸汽或给 水流量表安装位置是否正确并及时校验；（4）水温表安装位 置是否正确并及时校验；（5）过热蒸汽温度表 安装位置是否正确并及时校验；（6）压力表安装位置 是否正确并及时校验；（7）水位表安装是否正确，水位控制是否灵敏可靠；（8）排烟处氧量表 安装位置是否正确并及时校验；（9）排烟温度表 安装位置是否正确并及时校验；（10）炉膛负压表安装 位置是 否正确并及时校验；（11）燃料计量装置安装 位置 是否正确并校验；（12）燃烧自动控制装置 能否 可靠投入运行。8、锅炉运行工况的节能要求（1）火床布风是否均匀、平整、无跑火（2）炉膛火焰的颜色、温度是否正常（3）炉膛负压 是否在合理范围内；DB 41/T 754 2012 2 表B.1（续）锅炉型号 产品编号 制造单位 设备代码 评价项目 评价内容 核查结果 问题说明（4）一次风、二次风 对燃烧、扰动、调整的作用及助燃效果，炉膛内空气动力场 是否正常；（5）锅炉性能参数（出力、压力、温度及蒸汽品质等）是否在合理范围；（6）锅炉热效率是否在合理范围；（7）排烟处过剩空气系数是否符合要求；（8）排烟温度 是否符合要求；（9）灰渣可燃物含量 是否符合要求；（10）炉墙表面温度 是否符合 要求；（11）排污时机、排污率 是否 合理。确认结论 节能措施现场已确认，锅 炉运行与管理状况能保证锅炉经济运行；节能措施现场已确认，锅 炉运行与管理状况能基本保证锅炉经济运行，存在主要问题如下；现场确认节能措施未实施，锅炉运行与管理状况不能保证锅炉经济运行 备注 评价人：日期：审核人：日期：注：结果栏中无问题打“”，一般问题打“”，严重问题打“”，没有的项目打“”。
