政务信息资源共享交换平台技术规范 第3部分：政务信息资源交换管理DB11／T 553.3-2008.pdf

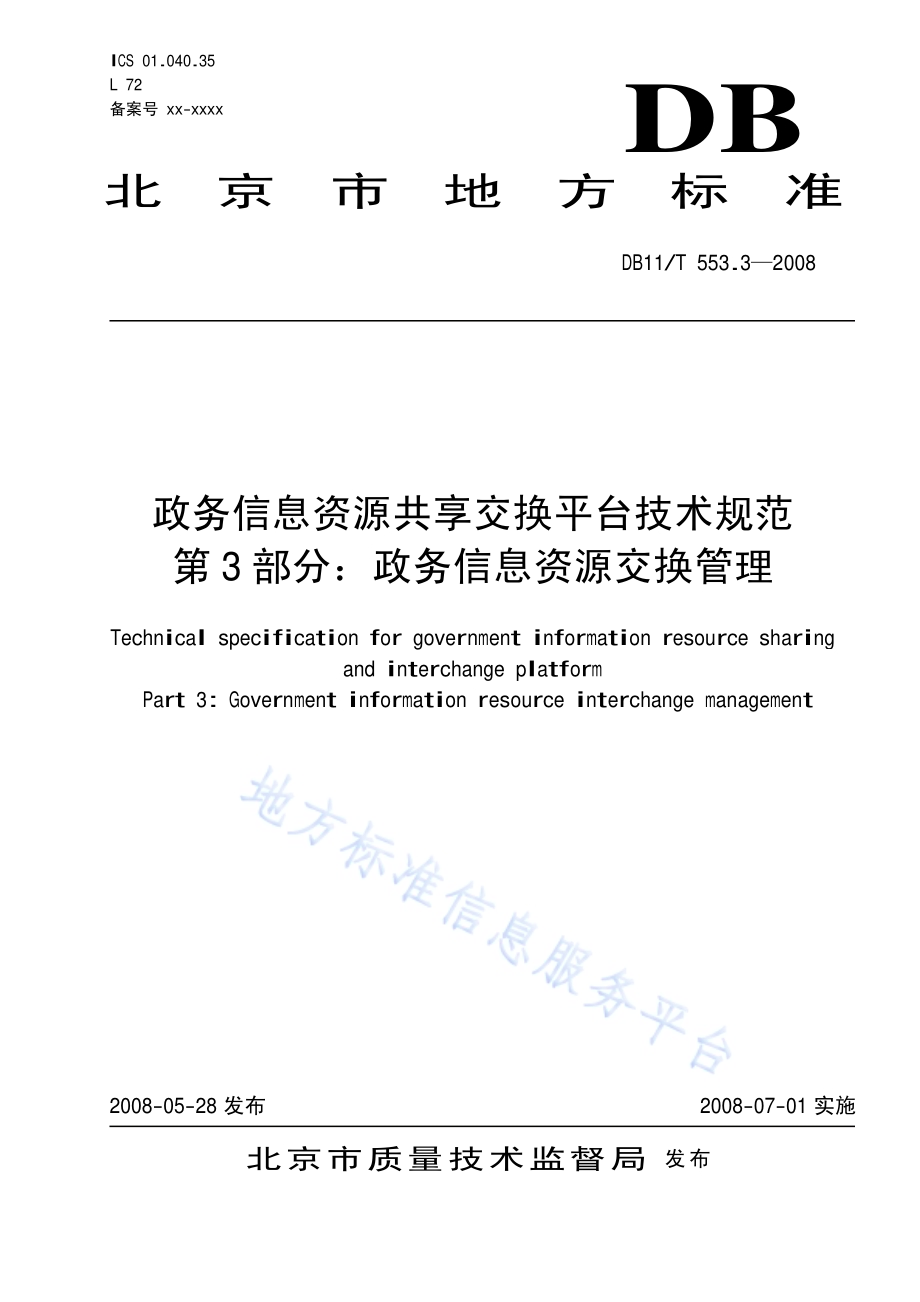

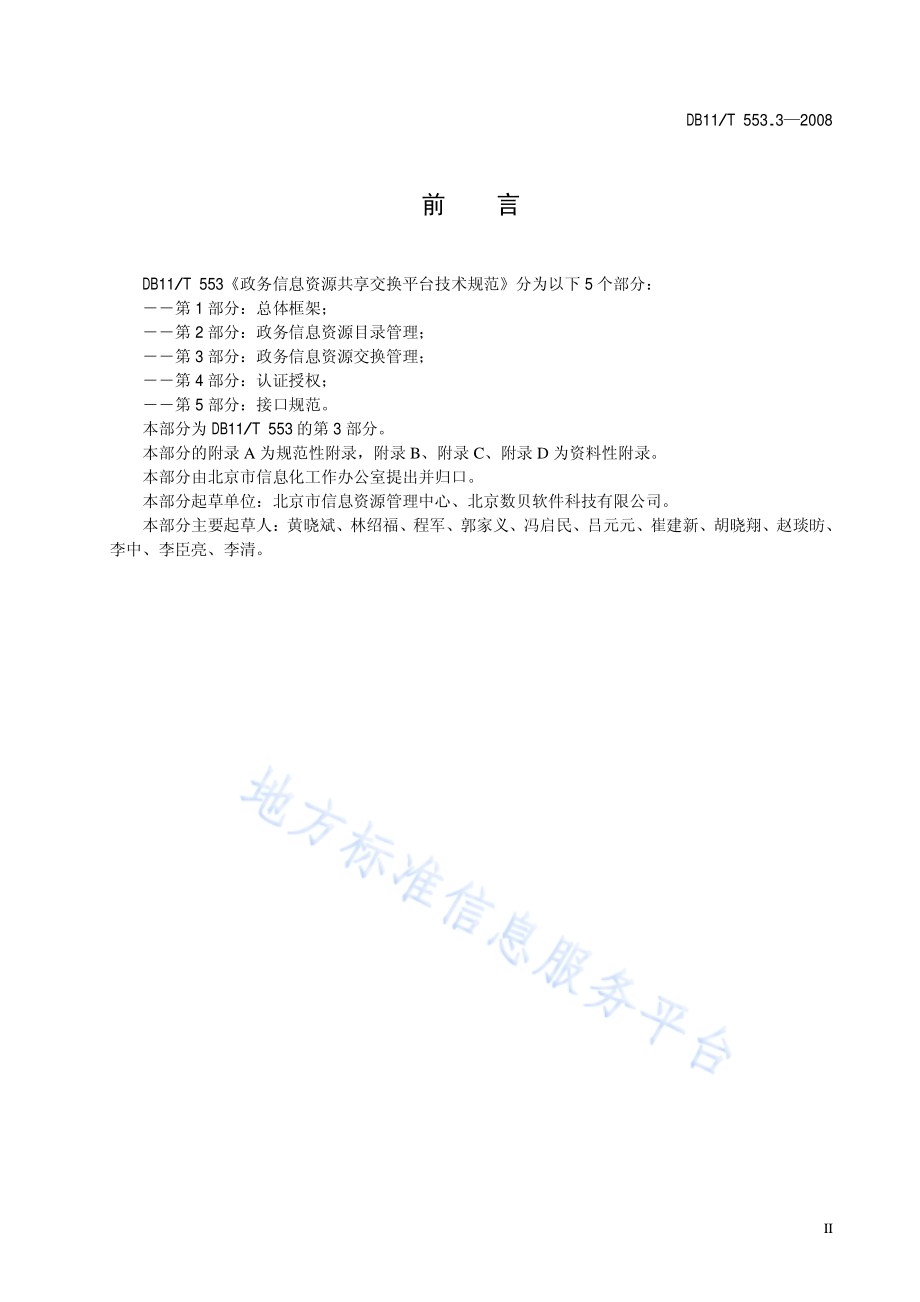

DB11/T 553.3 2008 政务信息资源共享交换平台技术规范 第 3部分：政务信息资源交换管理 Technical specification for government information resource sharing and interchange platform Part 3:Government information resource interchange management 北京市地方标准ICS 01.040.35 L 72 备案号 xx-xxxx 2008-05-28发布 2008-07-01实施 北京市质量技术监督局 发布 DBDB11/T 553.3 2008 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语、定义和缩略语.1 4 政务信息资源交换管理系统.1 5 功能体系.3 6 技术要求.4 附录 A（规范性附录）交换节点注册信息.6 附录 B（资料性附录）基本数据交换流程.9 附录 C（资料性附录）交换流程配置相关规则说明.10 附录 D（资料性附录）数据交换日志信息.13 参考文献.16 DB11/T 553.3 2008 II 前 言 DB11/T 553政务信息资源共享交换平台技术规范分为以下 5个部分：第 1部分：总体框架；第 2部分：政务信息资源目录管理；第 3部分：政务信息资源交换管理；第 4部分：认证授权；第 5部分：接口规范。本部分为 DB11/T 553的第 3部分。本部分的附录 A为规范性附录，附录 B、附录 C、附录 D为资料性附录。本部分由北京市信息 化工作办公室提出并归 口。本部分 起草单位：北京市信息资源管理 中心、北京数 贝软 件 科 技 有限公司。本部分 主 要 起草人：黄晓斌、林绍福、程 军、郭家 义、冯启民、吕元元、崔建新、胡晓翔、赵琰昉、李中、李臣亮、李清。DB11/T 553.3 2008 1 政务信息资源共享交换平台技术规范 第 3部分：政务信息资源交换管理 1 范围 本部分规定 了 政务信息资源交换管理系统的体系架 构、功能体系 及 技术要求。本部分 适 用 于 政务信息资源交换管理系统 建设 的规 划、设计 和 实施。2 规范性引用文件 下 列 文件 所包含 的 条款，通过在 本 标准中 引用 而成 为本 标准 的 条款。凡是 注日 期 的引用文件，其随 后所有 的 修改单（不包括勘误 的 内容）或修订版均不适 用 于 本部分。然而，鼓励根 据本部分 达成 协议 的 各方研究 是 否可使 用 这些 文件的 最 新版 本。凡是不 注日 期 的引用文件，其 最 新版 本 适 用 于 本部分。DB11/T 553.5 政务信息资源共享交换平台技术规范 第 5部分：接口规范 RFC 2396统 一 资源 标 识符：通 用 句法 3 术语、定义和缩略语 下 列 术语和定义 适 用 于 本 标准。3.1 术语和定义 3.1.1 组件 component 符合一 定技术规范、实 现特 定功能、可 配置、可独立运行 的 软 件 单元，可 根 据 不 同 的 应 用 需 求 重复 利 用。3.2 缩略语 HTTP 超 文本 传输协议（Hypertext Transfer Protocol）HTTPS 安全超 文本 传输协议（Secure Hypertext Transfer Protocol）SOAP 简 单 对象访问协议（Simple Object Access Protocol）JMS Java 消 息 服 务（Java Message Service）FTP 文件 传输协议（File Transfer Protocol）SOA 面向服 务架 构（Service-Oriented Architecture）ESB 企业服 务总 线（Enterprise Service Bus）4 政务信息资源交换管理系统 4.1 概述 政务信息资源交换管理系统 是实 现 政务信息资源的 适 配、转 换和 传输，并 对 交换 过 程 进行 配置、监 控 和管理的信息系统，主 要 具 有 数据交换、交换节点管理、交换流程管理、系统管理 等 功能。政务信息资源交换管理系统 支撑 交换 中心 和交换节点的 运行，交换节点 具 有 政务信息资源 适 配、转 换和 传输等 基本功能，交换 中心 具 有 交换节点的基本功能，并 具 有 对 交换节点和交换流程 进行 配置、监 控 和管理的功能。政务信息资源交换管理系统 所 支撑 实 现 的基本数据交换流程参 照 附录 B。4.2 体系架构 DB11/T 553.3 2008 2 政务信息资源交换管理系统体系架 构 见图 1，包括 服 务 层、功能 层 和数据 层。图 1 政务信息资源交换管理系统体系架构 4.2.1 服务层 以 JMS、Web服 务 等形式对 功能 层各项 功能 进行封装 后提 供服 务，主 要 包括 文件交换 服 务和数据 库 交换 服 务 等。文件交换 服 务接 受 文件交换 请 求，将 文件交换 到指 定 位 置。数据 库 交换 服 务接 受 数据 库 交换 请 求，将 数据 库 中 的数据交换 到指 定的数据 库 中。4.2.2 功能层 主 要 包括 数据交换、交换节点管理、交换流程管理、系统管理 等 功能。4.2.3 数据层 主 要 包括 文件和数据 库等形式 的 可 交换数据。4.3 系统结构 4.3.1 概述 政务信息资源交换管理系统 应 包括 数据交换、交换节点管理、交换流程管理、系统管理 等子 系统，系统 结 构 应符合图 2的要求。图 2 政务信息资源交换管理系统结构 4.3.2 系统内部组成 4.3.2.1 数据交换子系统 DB11/T 553.3 2008 3 应 实 现 数据 适 配、数据 转 换和数据 传输等 功能。4.3.2.2 交换节点管理子系统 应 实 现 交换节点注册和交换节点 监控等 功能。4.3.2.3 交换流程管理子系统 应 实 现 交换流程配置和交换流程 监控等 功能。4.3.2.4 系统管理子系统 应 实 现 日志管理、统 计 分 析 和 备份 管理 等 功能。4.3.2.5 各子系统关系 a)数据交换 子 系统 按照 交换流程管理 子 系统 所 配置的交换流程，实 现 交换节点 之间 或 交换节点 与 交换 中心 之间 数据的 适 配、转 换和 传输；b)系统管理 子 系统 对 数据交换、交换流程管理、交换节点管理 等子 系统 运行 过 程 中 产生 的日志信息 进行记 录、备份 和统 计 分 析。4.3.3 系统外部关系 a)政务信息资源交换管理系统 需 交换的政务信息资源目录 应 在 政务信息资源目录管理系统 中 注 册；b)政务信息资源交换管理系统 通过 政务信息资源目录管理系统 对需 交换政务信息资源 进行 定 位，通过 认证授权系统 获取 资源授权信息，并在 此 基 础上完 成 交换流程配置 工作；c)政务信息资源交换管理系统 将需 交换政务信息资源的 实 现情况 通过 政务信息资源目录管理系 统 进行备案；d)政务信息资源交换管理系统 通过 认证授权系统 实 现 本系统的授权管理。5 功能体系 5.1 数据交换 5.1.1 数据适配 a)应支持 文件 或 数据 库 数据的 访问、抽取、传输与写入，包括 文件 适 配和数据 库 适 配；b)文件 适 配 应支持 二 进 制 和文本 等 格 式 文件的 适 配；c)数据 库 适 配 应支持各 种 主 流数据 库 的 适 配。5.1.2 数据转换 a)应支持 异 构 数据 之间 的 格 式、代码 转 换；b)应 提 供 数据 转 换规则定义接口和 常 用 转 换 函 数，并 可 自 定义 转 换 函 数。5.1.3 数据传输 a)应 实 现 数据 在 网络 中 的 可 靠 传输，并 支持 断 点 续 传；b)应支持 HTTP、HTTPS、TCP、TCPS、JMS、SOAP、FTP等 多种 协议；c)应支持将 数据 从 一 个交换节点 同 时发送 到 多 个交换节点的数据 传输 模 式；d)应支持 文件 大小 4GB以 上 单 个文件的 传输；e)应支持 单 表 记 录数 2000万 条 以 上 数据 库 数据的 传输。5.2 交换节点管理 5.2.1 交换节点注册 a)应支持 交换节点信息 在 交换 中心 的注册、更 新 等 工作；b)应 包括 交换节点信息的 登 记、修改 和 删除 等 操 作；c)交换节点信息 应 包括 交换节点 IP地址、端 口 号、交换节点 名称 等 信息，参 照 附录 A。5.2.2 交换节点监控 a)应支持 交换节点 运行 状态 监 测 和交换节点 控 制 等 工作；DB11/T 553.3 2008 4 b)应 包括 交换节点 状态 信息 记 录、交换节点 状态 信息 查看、故障 和 报警 信息 提 示、交换节点 启 动、交换节点 停止 等 操 作；c)交换节点 状态 信息 应 包括 交换节点 名称、IP地址、端 口 号、运行 状态、故障状 况等。5.3 交换流程管理 5.3.1 交换流程配置 a)应支持 交换流程 所 涉 及 相关规则的配置 工作；b)应 包括 交换流程的 创 建、修改 和 删除 等 操 作；c)交换流程配置 所 涉 及 规则 主 要 包括 传输协议、时 间 规则、路 由规则、转 换规则、日志 记 录规则 等，参 照 附录 C；d)应 提 供可 视 化 拖放 配置 方式，支撑 数据 适 配、数据 转 换、数据 传输等 功能和相关规则的 可 视 化 配置管理；e)应支持 交换流程 在 交换 中心或 交换节点的 热 部 署 和 热切 换功能。5.3.2 交换流程监控 a)应支持 交换流程 运行 状态 监 测 和交换流程 控 制 等 工作；b)应 包括 交换流程 状态 信息 记 录、交换流程 状态 信息 查看、故障 和 报警 信息 提 示、交换流程 启 动、交换流程 停止 等 操 作；c)交换流程 状态 信息 应 包括 交换流程 名称、运行 状态、故障状 况等。5.4 系统管理 5.4.1 日志管理 a)应支持 数据交换、交换节点 监控、交换流程 监控等 过 程 所 产生 日志信息的 记 录 与 管理 等 工作；b)应 包括 日志信息的 记 录、查询、统 计、备份 和 删除 等 操 作；c)数据交换日志信息 主 要 包括 发送 节点 名称、接 收 节点 名称、资源 名称、交换数据 量、发送时 间 和接 收时 间等，参 照 附录 D；d)交换节点 监控 日志信息 主 要 包括 交换节点 名称、状态变 化、状态变 化 时 间等；e)交换流程 监控 日志信息 主 要 包括 交换流程 名称、状态变 化、状态变 化 时 间等；f)日志 记 录 操 作 应按照 统 一 的 时 间 标准 记 录 时 间。5.4.2 统 计 分 析 a)应支持 系统 运行 状 况、数据交换 情况 的统 计 和分 析等 工作；b)应 包括 故障 与 报警 统 计、资源交换 次 数统 计、资源交换数据 量 统 计、资源交换 趋势 分 析等。5.4.3 备 份 管理 a)应支持 交换节点信息、交换节点 状态 信息、交换流程配置信息、交换流程 状态 信息和日志信息 等 数据的 备份 和 恢 复 工作；b)应 包括 手动 备份、自动 备份、手动恢 复、自动恢 复等 操 作；c)应支持全 量 备份、增量 备份 两种 备份 策 略，备份 数据 应 能 准 确、完 整、快速地恢 复。6 技术 要求 6.1 基本要求 a)应支持 SOA架 构 和 ESB技术；b)应 通过 组 件 方式 实 现 文件 适 配、数据 库 适 配、数据 转 换、数据 传输等 功能；c)应 采 用由交换 中心 集 中 管理的 端 对 端 分 布 式 体系 结 构，使 数据能 在 各 交换节点 间 并 行传输；d)应支持 跨防火墙 的数据 传输；e)应 根 据 应 用 需 求，按照 国 家 信息 安全等 级保护制度确 定交换 中心及 交换节点的 安全等 级，并根据 确 定的 安全等 级 配 备 相 应 的 安全 防护措 施；f)应具备符合安全等 级 要求的 快速恢 复 能 力；DB11/T 553.3 2008 5 g)应具备 良好 的 可 扩展 性，可 根 据交换 需 求的 变 化实 现 系统的 扩展 部 署；h)应 保障 交换节点、交换 中心 之间 数据的 可 靠 传输；i)应 提 供 7*24小时稳 定 可 靠 的 服 务。6.2 数据交换 格式要求 6.2.1 文件交换 格式 a)文件交换 请 求的 描述格 式应 能 够 描述 一 个 或 多 个 被 发送 的文件，以 及 需 要 被 同 时 传输到 的 一 个或 多 个交换节点；b)文件交换 请 求 格 式 和数据 格 式应 遵循 DB11/T 553.5。6.2.2 数据 库 交换 格式 a)数据 库 交换 请 求的 描述格 式应 能 够 描述 数据 库 数据 需 要 被 同 时 传输到 的 一 个 或 多 个交换节点 及 相 应 目的数据 库；b)数据 库 交换 请 求 格 式 和的数据 格 式应 遵循 DB11/T 553.5；a)文件交换 服 务和数据 库 交换 服 务 应 至少 支持 JMS和 Web服 务接口 两种 形式，应 遵循 DB11/T 553.5；b)政务信息资源交换管理系统 应 调 用政务信息资源目录管理系统的 服 务接口，实 现需 交换政务信 息资源的定 位 和交换 实 现情况 的 备案；c)政务信息资源交换管理系统 应 调 用认证授权系统的接口 实 现 本系统的授权管理；d)政务信息资源交换管理系统 应 调 用认证授权系统的接口 获 得 资源的授权信息。6.3 性能 要求 a)在 百兆 网络 环境 下，文件数据交换性能 应 不 低 于 3MB/s；b)在 百兆 网络 环境 下，主 流 异 构 数据 库之间 的数据交换性能 应 不 低 于 1MB/s。6.4 运行环境 适 应 性 要求 a)应支持 国 内 外 主 流 操 作 系统；b)应支持 国 内 外 主 流数据 库。DB11/T 553.3 2008 6 附录 A（规范性 附录）交换节点注册信息 A.1节点 名称 定 义：交换节点的 描述 性 题 目 英 文 名称：node title 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：nTitle 注 解：必选 项；最 大 出 现 次 数为 1 A.2接入时间 定 义：交换节点接 入 时 间 英 文 名称：date of connect 数据 类型：日 期 型 值 域：日 期，按 GB/T 7408执 行 短 名：conDate 注 解：必选 项；最 大 出 现 次 数为 1 A.3业 务 说明 定 义：交换节点接 入 理由 英 文 名称：abstract 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：abstract 注 解：必选 项；最 大 出 现 次 数为 1 A.4单位名称 定 义：交换节点接 入 单位 名称 英 文 名称：organization name 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：orgName 注 解：必选 项；最 大 出 现 次 数为 1 A.5联 系 人及联 系方 式 定 义：交换节点接 入 单位 联 系 人及 联 系 方式 英 文 名称：point of contact DB11/T 553.3 2008 7 数据 类型：复合 型 短 名：idPoC 注 解：必选 项；最 大 出 现 次 数为 N A.5.1联 系 人姓名 定 义：交换节点接 入 单位 联 系 人 姓 名 英 文 名称：name 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：contName 注 解：必选 项；最 大 出 现 次 数为 1 A.5.2联 系 人电话 定 义：交换节点接 入 单位 联 系 人 电话 英 文 名称：telephone 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：contTel 注 解：必选 项；最 大 出 现 次 数为 N A.5.3联 系 人电 子 邮 件地 址 定 义：交换节点接 入 单位 联 系 人 电 子 邮 件 地址 英 文 名称：electronic mail address 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：eMail 注 解：可 选 项；最 大 出 现 次 数为 N A.6节点 编码 定 义：交换节点 唯 一 标 识 英 文 名称：node ID 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：nID 注 解：必选 项；最 大 出 现 次 数为 1 A.7节点地 址 定 义：交换节点 主 机 地址 英 文 名称：address 数据 类型：复合 型 短 名：contAddress 注 解：必选 项；最 大 出 现 次 数为 1 DB11/T 553.3 2008 8 A.7.1节点 IP地 址 定 义：交换节点 主 机 网络 IP地址 英 文 名称：IP address 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：ipAddress 注 解：必选 项；最 大 出 现 次 数为 1 A.7.2节点 端口 号 定 义：交换节点 主 机 通 信 端 口 英 文 名称：port address 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：ptAddress 注 解：必选 项；最 大 出 现 次 数为 N DB11/T 553.3 2008 9 附录 B（资 料 性 附录）基本 数据交换流程 数据交换的基本 模 式 包括 交换节点 之间 的 直 接数据交换 模 式 和 通过 交换 中心 的数据交换 模 式。B.1 交换节点 之间的直接 数据交换 模式 如 图 B.1所 示，交换节点 间 数据交换 可 采 用点 到 点的分 布 式 交换 模 式，数据由 一 个交换节点 直 接 传输到 另 一 个交换节点。图 B.1交换节点 之间的直接 数据交换 模式 B.2 通过 交换 中心的 数据交换 模式 如 图 B.2所 示，交换节点 间 数据交换 可 采 用 中心 交换 模 式，数据由 一 个交换节点 传输 给 交换 中心后 再 传输到 另 一 个交换节点，所 交换数据 可 根 据 需 要 存储 在 交换 中心。图 B.2通过 交换 中心的 数据交换 模式 DB11/T 553.3 2008 10 附录 C（资 料 性 附录）交换流程配置 相 关规 则说明 C.1交换流程配置 相 关规 则 XML Schema描 述 DB11/T 553.3 2008 11 C.2 交换流程配置 相 关规 则 C.2.1传输 协议 a)XML元 素 名称：TransportProtocols；b)说明：明 确 数据交换的 传输协议。C.2.2时间 规 则 a)XML元 素 名称：TimeRegulation；b)说明：明 确 数据交换的 开始 日 期、开始 时 间、循环 时 间间 隔、循环 次 数 等。C.2.2.1开始 日 期 a)XML元 素 名称：StartDate；b)说明：明 确 数据交换 开始执 行 的日 期。C.2.2.2开始时间 a)XML元 素 名称：StartTime；b)说明：在 开始 日 期 的基 础上，明 确 数据交换 执 行 的 具 体 时 间 点。C.2.2.3时间间隔 a)XML元 素 名称：Period；b)说明：循环执 行 数据交换 时，明 确 每 次 数据交换 之间 的 间 隔 时 间。C.2.2.4循环 次数 a)XML元 素 名称：CycleTime；b)说明：明 确 数据交换 执 行 的 次 数。C.2.3路由 规 则 a)XML元 素 名称：RouteRegulation；b)说明：明 确 交换流程的 发送 方、接 受方 和 需 要交换的信息资源。C.2.3.1发 送 方标 识符 a)XML名称：SendID；DB11/T 553.3 2008 12 b)说明：明 确 数据 发送 方。C.2.3.2接收 方标 识符 a)XML元 素 名称：ReceiveID；b)说明：明 确 数据接 收 方。C.2.3.3信息资源标 识符 a)XML元 素 名称：ResourceID；b)说明：明 确 需 交换的信息资源。C.2.4转换规 则 a)XML元 素 名称：ConversionRule；b)说明：明 确 数据 在 交换 过 程 中是 否 要 进行 数据 转 换以 及 采 用的 转 换 模 版。C.2.4.1是否 转换 a)XML元 素 名称：isChange；b)说明：明 确 是 否进行 数据 转 换。C.2.4.2转换 模板 a)XML元 素 名称：Template；b)说明：明 确 数据 转 换 模 板 名称。C.2.5日志 记录 规 则 a)XML元 素 名称：ExchangeLog；b)说明：明 确 是 否记 录日志。DB11/T 553.3 2008 13 附录 D（资 料 性 附录）数据交换日志信息 D.1交换流程 编码 定 义：交换流程的 唯 一 标 识符 英 文 名称：identifier of data exchange flow 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：dExchangeFlowID 注 解：必选 项；最 大 出 现 次 数为 1 D.2交换流程 名称 定 义：交换流程的 描述 性 题 目 英 文 名称：title of data exchange flow 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：dExchangeFlowTitle 注 解：可 选 项；最 大 出 现 次 数为 1 D.3发 送机 构 编码 定 义：发送 单位 的 唯 一 标 识符 英 文 名称：identifier of sender 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：senderId 注 解：必选 项；最 大 出 现 次 数为 1 D.4发 送 节点 名称 定 义：发送 单位 交换节点 名称 英 文 名称：title of send node 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：sNodTitle 注 解：可 选 项；最 大 出 现 次 数为 1 D.5接收机 构 编码 定 义：接 收 单位 的 唯 一 标 识符 英 文 名称：identifier of receiver DB11/T 553.3 2008 14 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：receID 注 解：必选 项；最 大 出 现 次 数为 1 D.6接收 节点 名称 定 义：接 收 单位 交换节点 名称 英 文 名称：title of receive node 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：rNodTitle 注 解：可 选 项；最 大 出 现 次 数为 1 D.7交换资源数据量 定 义：已 交换数据的 字 节数 英 文 名称：characters of exchanged data 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：edChars 注 解：必选 项；最 大 出 现 次 数为 1 D.8数据发 送时间 定 义：开始 发送 数据的 时 间 英 文 名称：date of send data 数据 类型：日 期 型 值 域：日 期，按 GB/T 7408执 行 短 名：sndDate 注 解：必选 项；最 大 出 现 次 数为 1 D.9数据 接收时间 定 义：完 成 接 收 数据的 时 间 英 文 名称：date of receive data 数据 类型：日 期 型 值 域：日 期，按 GB/T 7408执 行 短 名：recvDate 注 解：必选 项；最 大 出 现 次 数为 1 D.10数据交换 状态 定 义：数据交换 进 展 情况 说明 英 文 名称：exchange status DB11/T 553.3 2008 15 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：eStatus 注 解：可 选 项；最 大 出 现 次 数为 1 D.11交换资源标 识符 定 义：交换资源的 唯 一 标 识符 英 文 名称：identifier of resources for exchange 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：resID 注 解：必选 项；最 大 出 现 次 数为 1 D.12交换数据 条 数 定 义：交换数据的 记 录 条 数 或 文件个数 英 文 名称：number of exchanged data 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：dataNum 注 解：必选 项；最 大 出 现 次 数为 1 D.13交换数据 类型 定 义：交换数据源的 类型 英 文 名称：exchanged data types 数据 类型：字 符 串 值 域：自 由文本，按 RFC 2396 规定 短 名：edType 注 解：可 选 项；最 大 出 现 次 数为 1 DB11/T 553.3 2008 16 参考 文 献 1 GB/T 21062.1-2007 政务信息资源交换体系 第 1部分：总体框架 2 GB/T 21062.2-2007 政务信息资源交换体系 第 2部分：技术要求 3 GB/T 21062.3-2007 政务信息资源交换体系 第 3部分：数据接口规范 4 GB/T 21062.4-2007 政务信息资源交换体系 第 4部分：技术管理要求
