安全阀在线校验规程DB34／T 2286-2015.pdf

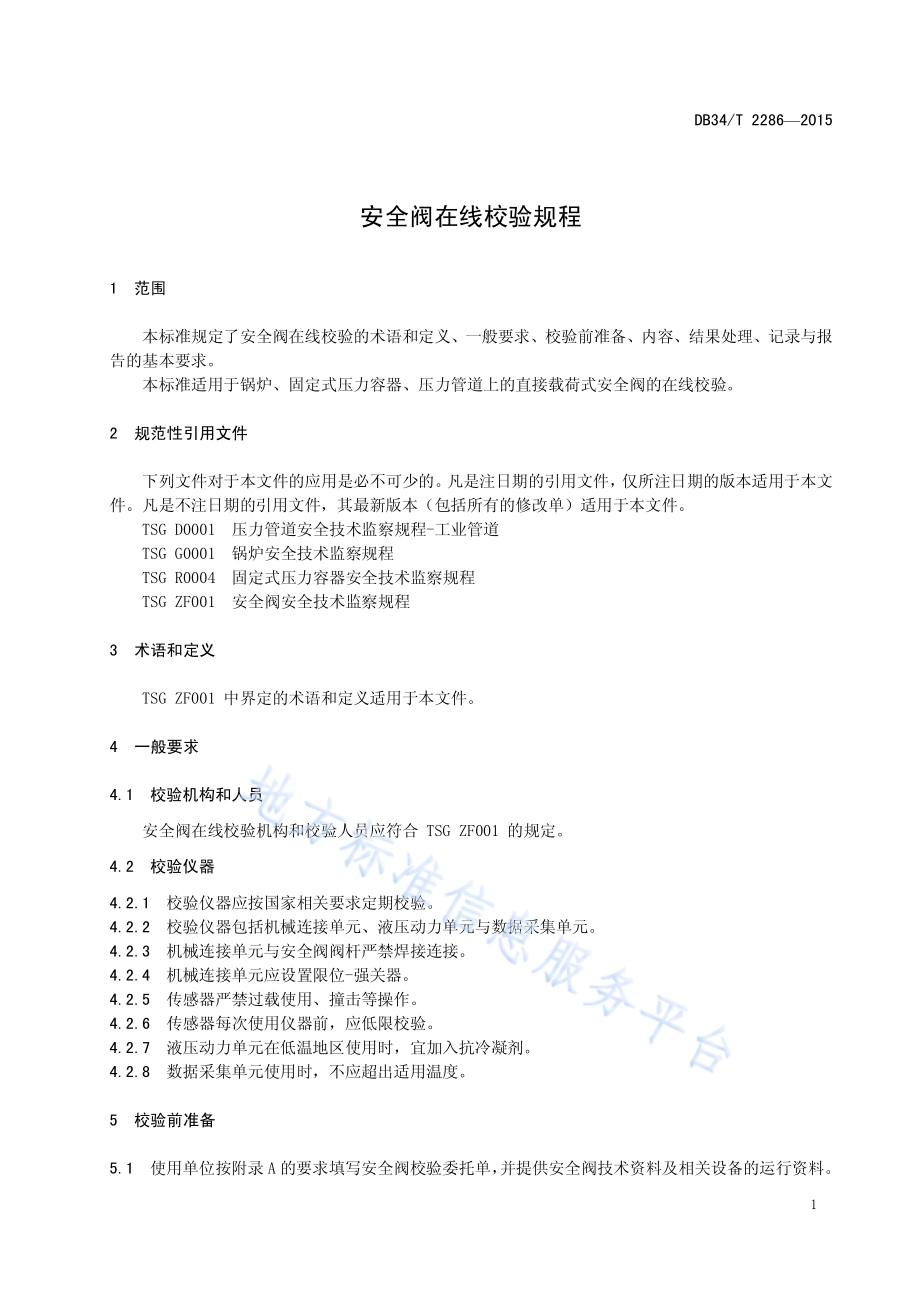

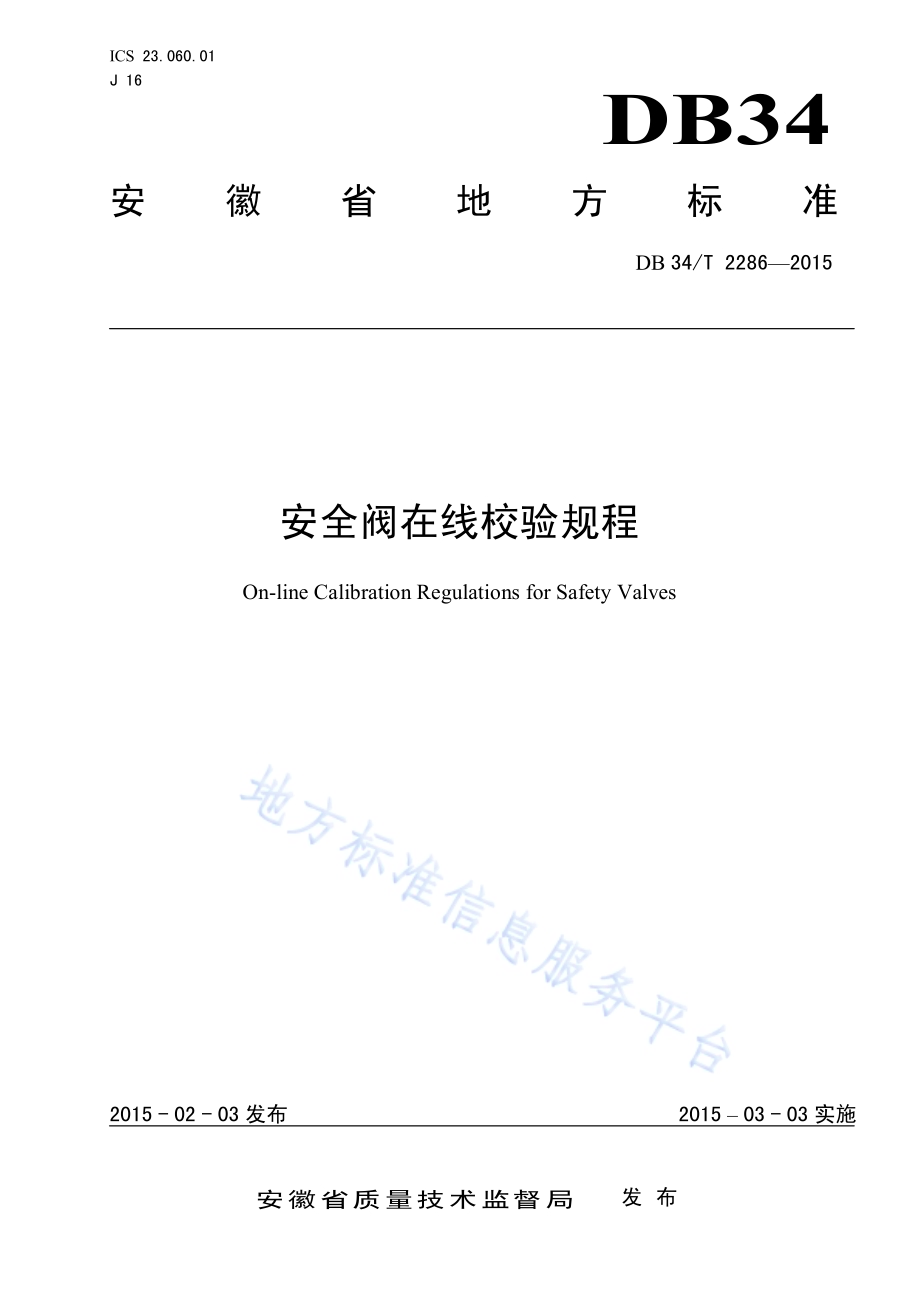

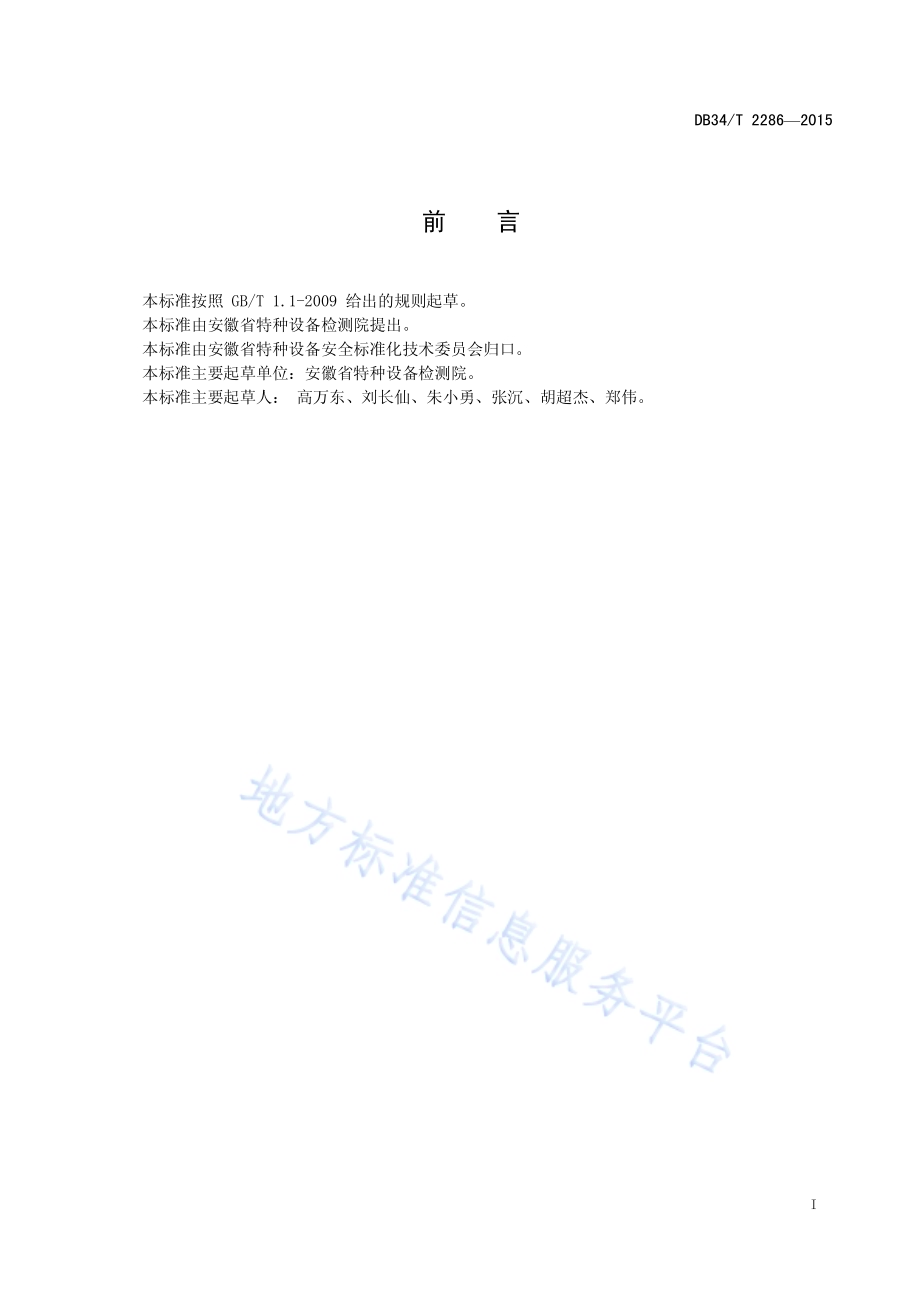

ICS 23.060.01 J 16 DB34 安 徽 省 地 方 标 准 DB 34/T 22862015 安全阀在线校验规程 On-line Calibration Regulations for Safety Valves 文稿版次选择 2015-02-03 发布 2015 03-03 实施安徽省质量技术监督局 发 布 DB34/T 22862015 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省特种设备检测院提出。本标准由安徽省特种设备安全标准化技术委员会归口。本标准主要起草单位：安徽省特种设备检测院。本标准主要起草人：高万东、刘长仙、朱小勇、张沉、胡超杰、郑伟。DB34/T 22862015 1 安全阀在线校验规程 1 范围 本标准规定了安全阀在线校验的术语和定义、一般要求、校验前准备、内容、结果处理、记录与报告的基本要求。本标准适用于锅炉、固定式压力容器、压力管道上的直接载荷式安全阀的在线校验。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。TSG D0001 压力管道安全技术监察规程-工业管道 TSG G0001 锅炉安全技术监察规程 TSG R0004 固定式压力容器安全技术监察规程 TSG ZF001 安全阀安全技术监察规程 3 术语和定义 TSG ZF001 中界定的术语和定义适用于本文件。4 一般要求 4.1 校验机构和人员 安全阀在线校验机构和校验人员应符合 TSG ZF001 的规定。4.2 校验仪器 4.2.1 校验仪器应按国家相关要求定期校验。4.2.2 校验仪器包括机械连接单元、液压动力单元与数据采集单元。4.2.3 机械连接单元与安全阀阀杆严禁焊接连接。4.2.4 机械连接单元应设置限位-强关器。4.2.5 传感器严禁过载使用、撞击等操作。4.2.6 传感器每次使用仪器前，应低限校验。4.2.7 液压动力单元在低温地区使用时，宜加入抗冷凝剂。4.2.8 数据采集单元使用时，不应超出适用温度。5 校验前准备 5.1 使用单位按附录A的要求填写安全阀校验委托单，并提供安全阀技术资料及相关设备的运行资料。DB34/T 22862015 2 5.2 使用单位对有毒有害、易燃易爆介质应有排放回收或处理措施。5.3 使用单位的安全管理人员应到校验现场，当发现有偏离正常操作状况时，应立即停止校验，并采取措施，确保安全。5.4 校验单位应制定校验方案，方案中应有完善的应急预案和现场人员安全防护措施，做好各项物质和技术准备，并征求使用单位意见。5.5 校验人员应对现场危险源辨识和控制，同时应遵守校验现场的相关管理规定。5.6 校验人员应做好安全防护，登高作业时应有可靠的安全措施，排放口和泄放口前严禁站人。5.7 校验应由专人统一指挥，参加校验的人员，应熟悉校验程序，保持通讯畅通，听从指挥，服从分配。5.8 校验用压力表精度应不低于设备就地压力表，且不低于 1.0 级。5.9 校验现场照明应充足，道路应畅通，校验区域拉设警戒带。5.10 在校验前应对安全阀进行手动排放试验，防止校验时安全阀密封面卡住异物泄漏。6 校验内容与要求 6.1 校验周期 安全阀校验周期应符合 TSG G0001、TSG R0004、TSG D0001 的要求。6.2 校验方法 校验方法一般采用仪器校验，也可考虑采用实跳校验。6.3 校验项目及程序 6.3.1 资料审查 6.3.1.1 审查安全阀的出厂资料和相关设备的运行资料。6.3.1.2 安全阀开启记录、日常检修和维护记录、历年校验报告应齐全。6.3.2 外观检查 6.3.2.1 安全阀外观检查应符合 TSG ZF001 的规定。6.3.2.2 安全阀的动作机构应符合 TSG R0004 的规定。6.3.2.3 安全阀弹簧应无断裂或者其它影响使用的缺陷。6.3.3 整定压力 6.3.3.1 锅炉安全阀整定压力应符合TSG G0001的规定。6.3.3.2 固定式压力容器安全阀整定压力应符合TSG R0004 的规定 6.3.3.3 压力管道安全阀整定压力应符合TSG D0001 的规定 6.3.3.4 整定压力应按委托单确定，校验人员进行核定。6.3.3.5 整定压力的校验和校验允许误差应符合TSG ZF001 的规定。6.3.3.6 仪器校验整定压力步骤：利用设备工作介质缓慢升高安全阀的进口压力，直至整定压力的 6080。然后利用仪器缓慢升压，当外加力达到目标值的 80时，要边升压边观察。当测到阀瓣有开启或者见到、听到实验介质排出时，停止升压，此时安全阀的进口压力即为整定压力。6.3.3.7 实跳校验整定压力步骤：DB34/T 22862015 3 利用设备工作介质缓慢升高安全阀的进口压力，直至整定压力的 90。继续利用设备工作介质缓慢升压，要边升压边观察，当测到阀瓣有开启或者见到、听到实验介质排出时，停止升压，此时安全阀的进口压力即为整定压力。6.3.3.8 当安全阀未达到整定压力已开启或达到整定压力仍未开启，应停止升压，调整后重新校验。6.3.4 密封性能 密封试验方法和要求应符合 TSG ZF001 的规定。6.3.5 铅封、挂牌 6.3.5.1 安全阀调整完毕后，应予以铅封。6.3.5.2 在铅封处挂标牌，标牌上应有校验机构名称、校验编号、整定压力和下次校验日期。7 校验结果处理 校验不合格的安全阀，应按 TSG ZF001 的规定处理。8 校验记录与报告 8.1 校验过程中，校验人员应按附录B做好校验记录。8.2 校验结束后，校验人员应按附录C出具校验报告。DB34/T 22862015 4 A A 附 录 A（资料性附录）安全阀校验委托单 表A.1 安全阀校验委托单 记录编号：使用单位 联系人 联系电话 设备名称 工作介质 安全阀型号 出厂编号 要求整定压力 MPa 备注：委托人：日期：年 月 日 接收人：日期：年 月 日 DB34/T 22862015 5 B B 附 录 B（规范性附录）安全阀校验记录 表B.1 安全阀校验记录 记录编号：使用单位 联系人 联系电话 设备名称 工作介质 安全阀型号 产品编号 公称压力 MPa 公称通径 mm 安全阀类型 弹簧式 先导式 杠杆式 其它 制造单位 出厂日期 要求整定压力 MPa 校验方式 在线校验 执行标准 校验介质 校验介质温度 校验仪器型号 校验仪器编号 压力表编号 压力表有效期 年 月 日 现场检验条件 符合/不符合 现场安全条件 符合/不符合 检查与校验 外观检查 拆卸检查 试验次数 第 1 次 第 2 次 第 3 次 实际整定压力 MPa MPa MPa 密封试验压力 MPa MPa MPa 校验结论 校验有效期 年 月 日 备注：校验：日期：年 月 日 校验报告编号：DB34/T 22862015 6 C C 附 录 C（规范性附录）安全阀校验报告 表C.1 安全阀校验报告 报告编号：使用单位 联系人 联系电话 设备名称 工作介质 安全阀型号 产品编号 公称压力 MPa 公称通径 mm 安全阀类型 弹簧式 先导式 杠杆式 其它 制造单位 要求整定压力 MPa 执行标准 校验方式 在线校验 校验介质 校验仪器型号 校验仪器编号 整定压力 MPa 密封试验压力 MPa 校验结果 维护检修情况说明：校验日期 年 月 日 下次校验日期 年 月 日 校 验：日期：检验机构核准编号：（校验机构校验专用章）年 月 日 审 核：日期：审 批：日期：_
