占道作业交通安全设施设置技术要求DB11／T 854-2012.pdf

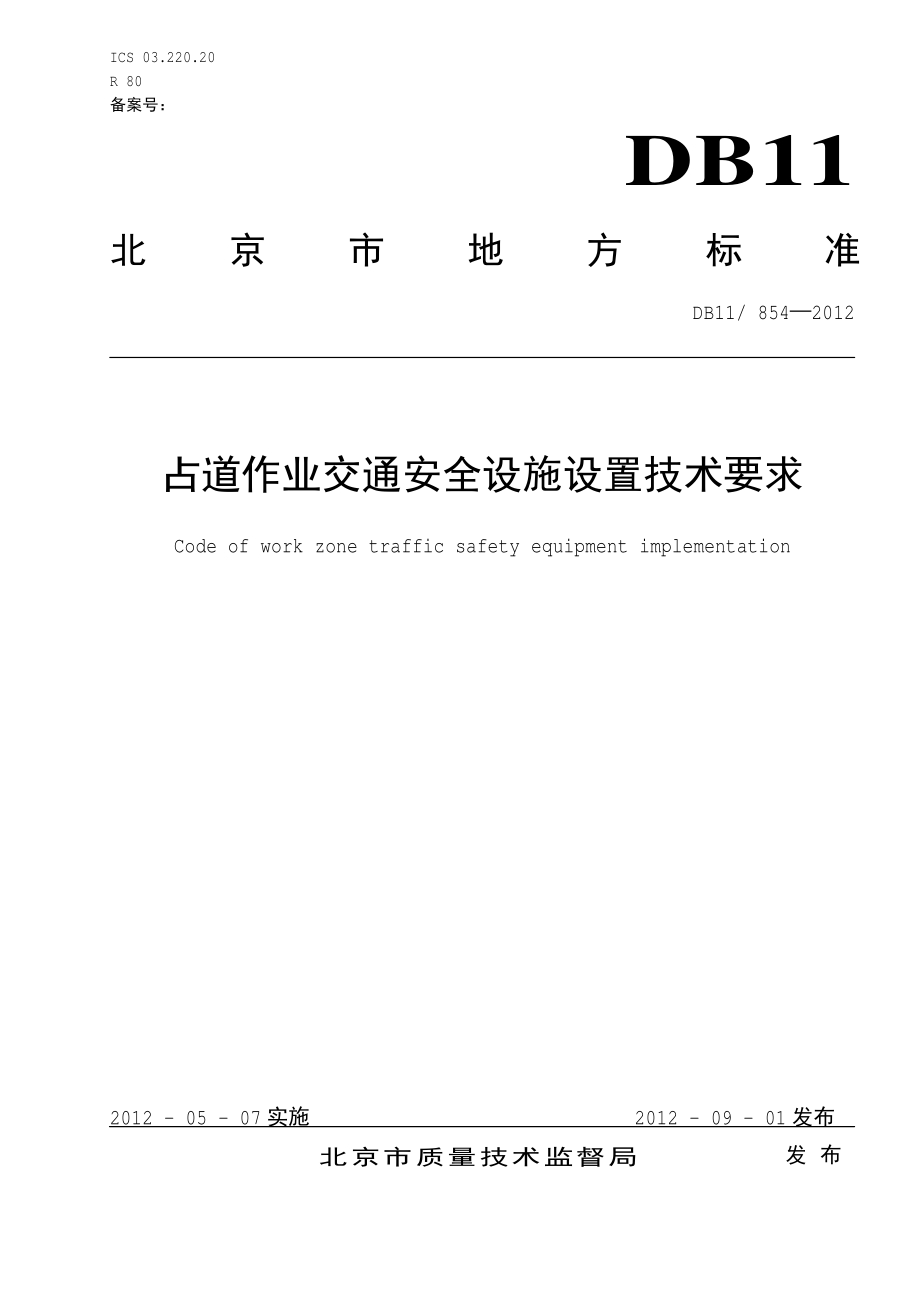

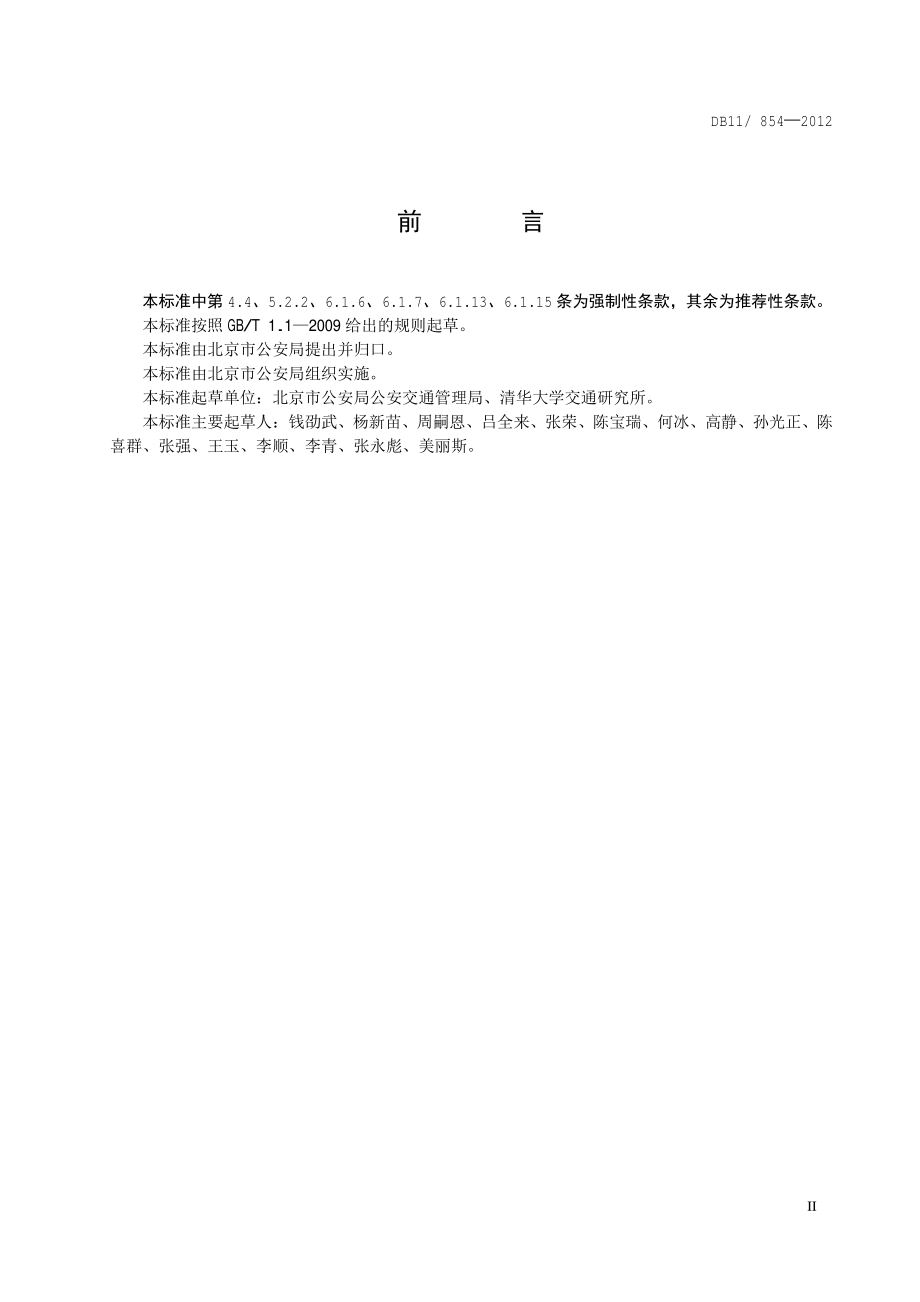

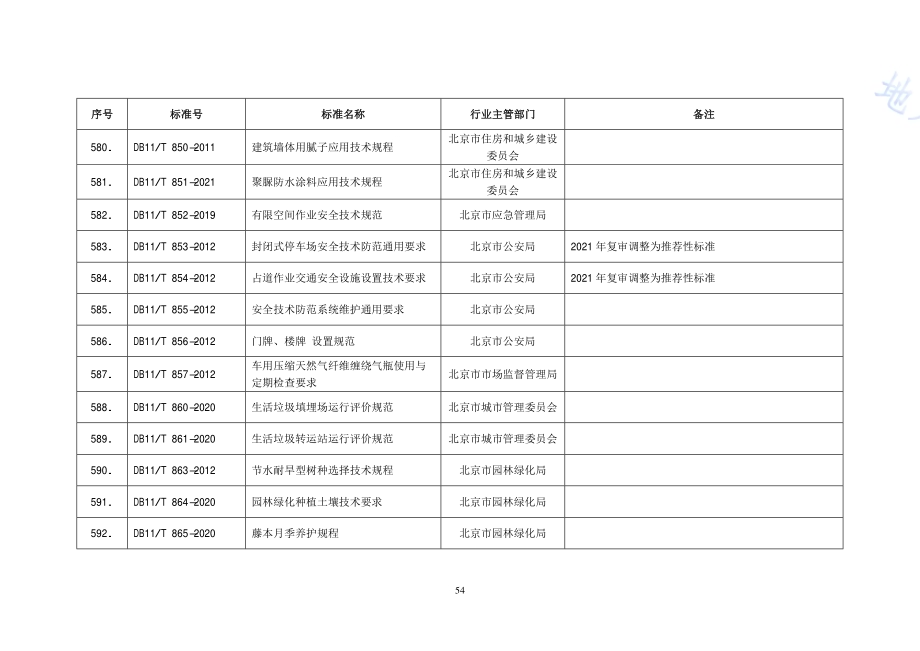

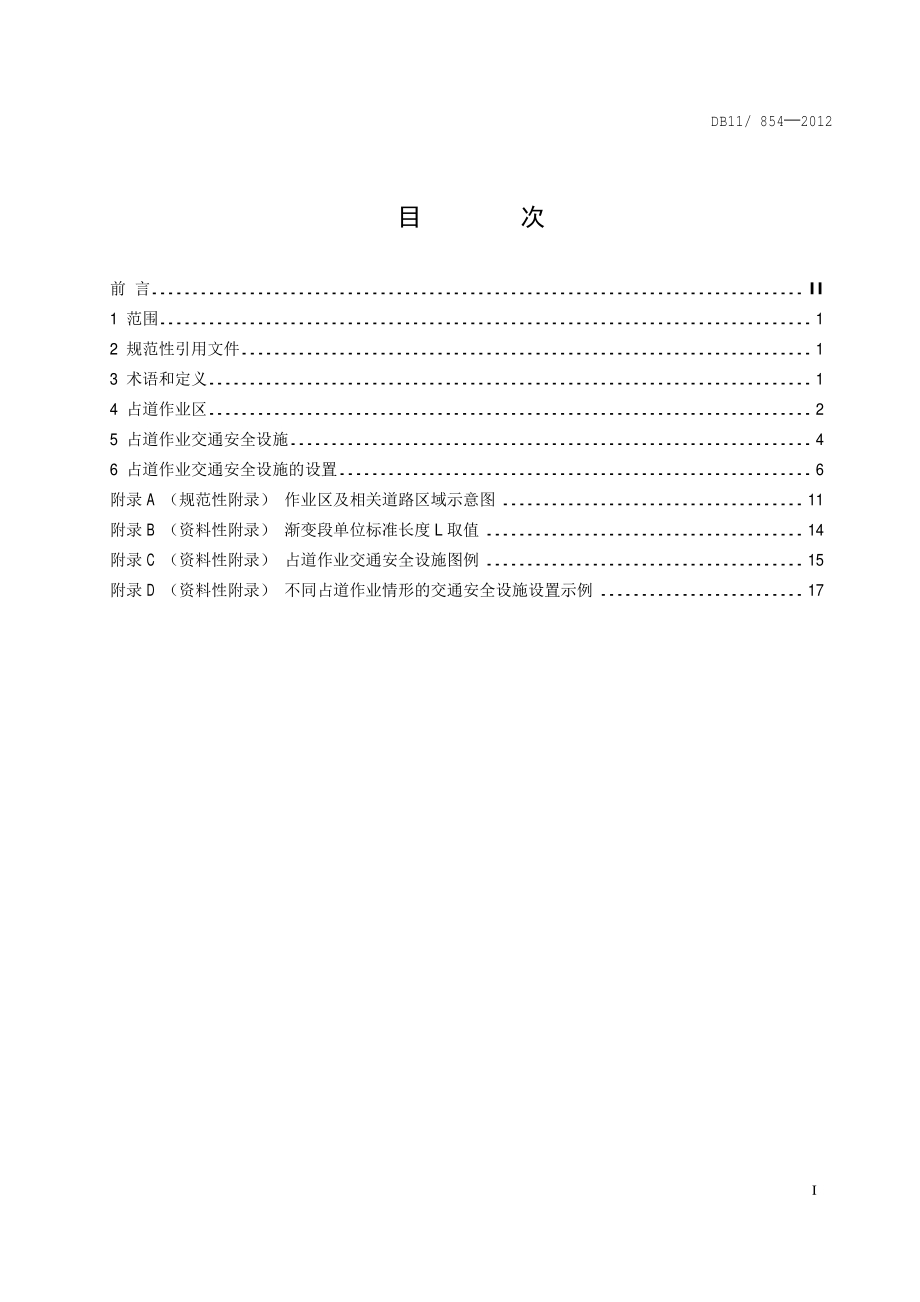

54序号 标准号 标准名称 行业主管部门 备注 580.DB11/T 850-2011 建筑墙体用腻子应用技术规程 北京市住房和城乡建设 委员会 581.DB11/T 851-2021 聚脲防水涂料应用技术规程 北京市住房和城乡建设 委员会 582.DB11/T 852-2019 有限空间作业安全技术规范 北京市应急管理局 583.DB11/T 853-2012 封闭式停车场安全技术防范通用要求 北京市公安局 2021年复审调整为推荐性标准 584.DB11/T 854-2012 占道作业交通安全设施设置技术要求 北京市公安局 2021年复审调整为推荐性标准 585.DB11/T 855-2012 安全技术防范系统维护通用要求 北京市公安局 586.DB11/T 856-2012 门牌、楼牌 设置规范 北京市公安局 587.DB11/T 857-2012 车用压缩天然气纤维缠绕气瓶使用与 定期检查要求 北京市市场监督管理局 588.DB11/T 860-2020 生 活垃圾填埋 场 运行评价 规范 北京市城市管理委员会 589.DB11/T 861-2020 生 活垃圾转运站运行评价 规范 北京市城市管理委员会 590.DB11/T 863-2012 节 水 耐旱型树种选择 技术规程 北京市 园林绿化 局 591.DB11/T 864-2020 园林绿化种植土壤 技术要求 北京市 园林绿化 局 592.DB11/T 865-2020 藤本月季养 护规程 北京市 园林绿化 局 ICS 03.220.20 R 80 备案号：DB11 北京市地方标准 DB11/854 2012 占道作业交通安全设施设置技术要求 Code of work zone traffic safety equipment implementation 2012-05-07实施 2012-09-01发布 北京市质量技术监督局 发布 DB11/854 2012 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 占道作业区.2 5 占道作业交通安全设施.4 6 占道作业交通安全设施的设置.6 附录 A（规范性附录）作业区及相关道路区域示意图.11 附录 B（资料性附录）渐变段单位标准长度 L取值.14 附录 C（资料性附录）占道作业交通安全设施图例.15 附录 D（资料性附录）不同占道作业情形的交通安全设施设置示例.17 DB11/854 2012 II 前 言 本标准中第 4.4、5.2.2、6.1.6、6.1.7、6.1.13、6.1.15条为强制性条款，其余为推荐性条款。本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京市公安局提出并归口。本标准由北京市公安局组织实施。本标准起草单位：北京市公安局公安交通管理局、清华大学交通研究所。本标准主要起草人：钱 劭武、杨新苗、周嗣恩、吕 全 来、张荣、陈宝瑞、何冰、高静、孙光正、陈喜群、张强、王玉、李顺、李青、张永彪、美丽斯。DB11/854 2012 1 占道作业交通安全设施设置技术要求 1 范围 本标准规定 了 占道作业区 构成、占道作业交通安全设施 类型 及 其 设置 技 术要 求。本标准 适 用 于 道路 上 占道作业的交通安全设施的设置 与 管理。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必 不 可少 的。凡是注日期 的引用文件，仅 所 注日期 的 版 本 适 用 于 本文件。凡是 不 注日期 的引用文件，其最新版 本（包括 所 有 的 修改 单）适 用 于 本文件。GB 5768.2 道路交通标 志 GB 5768.3 道路交通标 线 GA/T 415 锥 形交通路标 GA/T 416 道路交通 防撞墩 JT/T 595 锥 形交通路标 JT/T 596 公路 防撞桶 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 占道作业 road work 需 要占用道路的 工程 施 工、道路 养护、设施 维修、绿化等活动。3.2 作业区 work zone 为服务 占道作业，用交通安全设施设置的交通管理 控制 区域。作业区 一般 由 预警 区、上游 过渡 区、缓冲 区、工 作区、下游 过渡 区、终止 区组 成。3.3 预警区 advance warning area 警 示 车辆 前 方 有 占道作业 存在 的区域。3.4 上游过渡区 upstream transition area DB11/854 2012 2 引 导车辆驶离 正 常行驶 路 径 的区域。3.5 缓冲区 upstream buffer space 上游 过渡 区和 工 作区 之间 的围 合 区域，为 占道作业提 供缓冲 安全 保障。3.6 工作区 activity area 进行 占道作业 操 作的区域。3.7 下游过渡区 downstream transition area 引 导车辆驶回 正 常行驶 路 径 的区域。3.8 终止区 termination area 车辆回 归 正 常行驶状态 的区域，在该 区域设置 解除限 制 速 度 等 标 志。3.9 渐变段 tapers 利 用 锥 形交通路标、路 面 标 线等 引 导车辆驶离、驶入 正 常行驶 路 径 的通 行 区域。分 为 合 并渐变段、平移 渐变段、回 归渐变段 三种 类型。3.10 全天作业 all time operation 全 天进行操 作的 固 定 地点 的占道作业。3.11 限时作业 restricted time operation 指 定 时 段 进行操 作的 固 定 地点 的占道作业。3.12 移动作业 mobile operation 作业区的位置和 布 置 随 工程 操 作的 进行发生移 动 的占道作业，如 清 扫、喷水、道路 检测 等。4 占道作业区 4.1 作业区构成 DB11/854 2012 3 包括预警 区、上游 过渡 区、缓冲 区、工 作区、下游 过渡 区、终止 区，如 附录 A中 图 A.1所示。4.2 预警区 预警 区 可 分 为 三 段，分别 为 A1、A2、A3。预警 区 各 段长度取值 参见表 1。表 1 预警区分段长度取值 道路 类型 预警 区 分 段长度（m）A1 A2 A3 城 市道路 快速 路 300 300 400 主 干 路、次干 路 100 100 100 支 路 100 公路 高 速 公路 300 500 800 一 级 公路 300 300 400 二级 公路 200 300 300 三级 公路 200 200 200 四级 公路 100 4.3 上游过渡区 上游 过渡 区的长度 应 结合平移 渐变段 或合 并渐变段设定。4.4 缓冲区 机 动 车 道的 缓冲 区长度 根据 作业区的 限 制 车速确 定，取值 应 不 小 于 表 2规定的 缓冲 区长度。表 2 缓冲区长度取值 作业区 限 制 车速（km/h）缓冲 区长度（m）小 于 40 15 40 40 60 110 4.5 工作区 工 作区的范围和大 小 应 根据 作业 需 要 确 定。4.6 下游过渡区 作业区 可 选择 设置 下游 过渡 区，下游 过渡 区的长度 应 结合回 归渐变段设定。4.7 终止区 作业区的 后部 应 设置 终止 区。解除限 制 速 度标 志应 设置 于 终止 区的 后端点处。4.8 渐变段 DB11/854 2012 4 4.8.1 渐变段类 型 渐变段 分 为 三 类，见 附录 A中 图 A.2：a)合 并渐变段：车 道 封闭时供被封闭车 道 上 的 车流 并 入 相 邻车 道的道路区域；b)平移 渐变段：车 道 封闭时供车流进行横向平移 的道路区域；c)回 归渐变段：供车流回 归 正 常行驶状态 的道路区域。4.8.2 渐变段的单位标准长度 为 L，为 缩减 单 个车 道 宽 度所 需 要的长度，具体 取值 见表 3，计算 公 式 参见 附录 B。合 并渐变段的长度取值不 应 小 于 L。平移 渐变段的长度取值不 应 小 于 0.5L。回 归渐变段 一般可 按 30 m取值。表 3 渐变段 单位 标准长度 L取值 设 计 车速 km/h 渐变段长度 L（m）缩减 的单 车 道 宽 度 3.0m 缩减 的单 车 道 宽 度 3.25m 缩减 的单 车 道 宽 度 3.5m 缩减 的单 车 道 宽 度 3.75m 缩减 的单 车 道 宽 度 4.0m 30 20 20 20 20 25 40 30 35 40 40 40 50 50 50 55 60 65 60 70 75 80 90 95 70 130 140 150 160 175 80 150 160 175 185 200 90 170 180 195 210 225 100 185 205 220 235 250 110 205 220 240 260 275 120 225 245 260 280 300 5 占道作业交通安全设施 5.1 作业区标 志 用 以 通 告 道路交通 阻断、绕 行、限速、警 示 等 情 况，设 在 道路施 工、养护等 路段前 适 当 位置。其 种类、尺寸、规 格 应 符 合 GB 5768的规定。夜 间 作业 宜采 用主 动 发 光 标 志。5.2 锥形 交通 路 标 5.2.1 锥 形交通路标的设置 应 符 合 GB 5768的规定。5.2.2 锥 形交通路标的 间 距 应 按 表 4取值。DB11/854 2012 5 表 4 锥形 交通 路 标 间距 限 制 车速（km/h）渐变段（m）非 渐变段（m）小 于 40 2.0 2.0 40 2.0 4.0 60 2.0 6.0 5.3 作业警 示灯 包括 频闪灯、回 转灯、串 形 警 示 灯、锥 标 警 示 灯、施 工警 告灯、球 形照 明灯 等。5.4 消能桶 消能 桶 又名 防撞桶，色彩鲜明，对 碰 撞 车辆 有 吸收能量、衰 减缓冲 的作用，顶 部 可 安 装 施 工警 告灯，技 术 指 标 应 符 合 JT/T 596的规定。5.5 防撞隔离墩 防撞 隔 离 墩 又名 防撞墩，其上 宜 有 黄黑 相 间 色，顶 部 可 安 装黄色 施 工警 告灯，技 术 指 标 应 符 合 GA/T 416的规定。5.6 车载式碰撞 缓冲 装 置 挂装 在 施 工 作业 车辆后部，用 于 吸收碰 撞 车辆 能量，保 护 施 工 作业人 员 和设 备 安全的 一 种 装 置。如附录 C中 图 C.10示例。5.7 路栏 用 以阻挡 车辆 及 行 人前 进或指 示 改 道，设 于 因 作业 被 阻断 路段的 两 端或 周 围。其 规 格 应 符 合 GB 5768的规定。5.8 工作区 挡板 用 于 全 天 作业，高 度不 应 低 于 1.8 m。距 离 交 叉 路口 20 m范围 内，工 作区 挡板 0.8 m以 上 的 部分 应 采用通 透式 围 挡。5.9 闪光箭头板 配 合 警 告 标 志 使 用，一般 设置 于上游 过渡 区 或缓冲 区的前 端。5.10 作业 信息显示屏 用 于 移 动 作业 车辆 和作业区，提示占道作业的 信息 的 电子显 示 屏。5.11 安全 员模型 对 过 往 车辆 和 行 人起 到 警 示作用的人形 模 型。5.12 占 路 施工 公示牌 DB11/854 2012 6 全 天 作业和 限时 作业 应 在 醒目 位置设置占路施 工 公示 牌。5.13 外照式 标 志牌 具 有 外 部 照 明 设 备 照 射 的交通标 志 牌。6 占道作业交通安全设施 的 设置 6.1 一般 要求 6.1.1 施 工 单位 应 负责摆放、更 新、维护、移除 占道作业交通安全设施，保 证 设施的清 晰、醒目、准确、完好。作业区安全设施的设置 须统筹兼顾、协调 有 序，保障 作业区交通安全 与 通 行 效率，兼顾 通 行环境 与 经济效 益 的 需求。6.1.2 占道作业相关标 志 宜 设置 在中 央 分 隔 带、主 辅 分 隔 带、机 非 分 隔 带、路 肩 上。占道作业相关标线 的设置 应 满足 GB 5768的规定。6.1.3 占道作业相关标 志一般 设置 于 作业路段的 右侧。作业区 对 行车方向 左侧 车 道 影响较 大的，宜 在 左侧增 设 警 告 和 禁令 标 志等。6.1.4 标 志 牌 在 一 根支 柱 上 并设 时，应 按 禁令、指 示、警 告 的 顺 序，先 上 后 下、先左 后 右排 列。6.1.5 与 作业区相 邻 的 机 动 车 道 应 保 证 相关规范规定的 最 小宽 度。不 能 满足 最 小宽 度要 求 的，应 封闭该车 道。6.1.6 作业区标 志、作业 警 示 灯、闪 光 箭头 板 等 设施的设置 高 度 应高于锥 形交通路标和路 栏，其 中 预警 区的 第 一 块 交通标 志 的设置 高 度 应 不 小 于 2 m。6.1.7 设施的设置 应 避免 占道作业交通安全设施相 互遮 挡。6.1.8 宜 利 用 可 变 信息 标 志 在 作业区前 方 提示占道作业的相关 信息。6.1.9 预警 区 内 应 设置施 工 标 志、限 制 速 度标 志、注 意 障 碍物 标 志 或车 道 减 少 标 志等。6.1.10 在 上游 过渡 区 内 应 设置作业区标 志、闪 光 箭头 板、作业 警 示 灯 等。6.1.11 在缓冲 区 内 应 设置作业区标 志、闪 光 箭头 板、路 栏、消能 桶、作业 警 示 灯 等。6.1.12 移 动 作业 车辆后部 应 设置作业 信息显 示 屏，宜 安 装 车 载 式碰 撞 缓冲 装 置。夜 间进行 的 移 动 作业，应 保 证 移 动 作业的照 明，并 在 作业 车辆 上 安 装 施 工警 告灯。6.1.13 位 于 或 临近 平面 交 叉 口 处 的占道作业，其 交通安全设施的设置不 应 妨碍驾 驶 员 的安全 视 距。6.1.14 锥 形交通路标 等 渠 化 设施的设置 应线 形 整齐。6.1.15 作业区 上游 因 道路 线 形 造 成 视 距 不 良 时，应 在 作业区 上游 的 适 当 位置 处 增 设作业区标 志。位 于凹曲 线 路段 上 的占道作业，应 考虑 夜 间行车车 灯 照 明 的 条 件 增 设施 工 标 志。位 于 凸曲 线 路段 上 的占道作业，应 在 凸曲 线最高 点之 前 增 设施 工 标 志。6.1.16 道路 应 急抢险 施 工 的 应 急 预 案 应包括 交通安全设施的设置要 求。6.1.17 限时 作业 中 的 城 市道路 临 时 占道 养护 作业，宜使 用 具 有 车 载 式碰 撞 缓冲 装 置的 工程 车。6.1.18 恶劣 天 气条 件 下 施 工 参 照 夜 间 情 况 要 求。6.2 快速路的 占道作业 6.2.1 占用同 向车 道 中 一 条 车 道 时，具体 设置示例 参见 附录 D中 图 D.1和图 D.2。DB11/854 2012 7 6.2.2 快速 路 中 同 一 路段前 后 不同 车 道的占道作业不 宜 同 时进行，当 确 实 需 要同 时进行 占道作业 时，作业区 间 距 应 不 小 于 1000 m。6.2.3 占用 多条 车 道 时，具体 设置示例 参见 附录 D中 图 D.3和图 D.4。上游 过渡 区 内 应 增 设 消能 桶。变 换多 个车 道的 上游 过渡 区渐变段 宜采 用 折 线 形 式，即 在 相 邻车 道 之间 宜 加 入 不 小 于 0.5L渐变段长度的 直 线 段。6.2.4 位 于 快速 路的占道作业，当 需 要 在 单 向三车 道及 以 上 道路的 中间车 道 进行 作业 时，应与 相 邻 一 侧 车 道同 时封闭。6.2.5 对于 快速 路 辅 路 上 的占道作业，作业区 布 置 可 参 照主 干 路的要 求。6.2.6 快速 路占道作业交通安全设施 见表 5。其 中 夜 间 施 工 时 段设施 在 白 天 设施的 基础 上 增 设。表 5 快速路 占道作业交通安全设施表 时 段 设施 白 天 作业区标 志、锥 形交通路标、路 栏、消能 桶、闪 光 箭头 板、占路施 工 公示 牌、工 作区 挡板、安全 员模 型、可 变 信息 标 志、安 装 车 载 式碰 撞 缓冲 装 置的 工程 车 夜 间 施 工警 告灯、锥 标 警 示 灯、回 转灯、频闪灯、外 照 式 标 志 牌、球 形照 明灯、作业 信息显 示 屏、可 发 光 的道路交通标 志、可 变 信息 标 志、安 装 车 载 式碰 撞 缓冲 装 置的 工程 车 6.3 主干路、次 干路的 占道作业 6.3.1 位 于 主 干 路、次干 路的全 天 作业 宜采 用 工 作区 挡板、防撞 隔 离 墩等 硬 隔 离 设施。6.3.2 作业区 在平面 交 叉 口 影响 范围 内 时，具体 设置示例 参见 附录 D中 图 D.5至 图 D.9。6.3.3 作业区 远 离 交 叉 口占用 多条 车 道作业 时，具体 设置示例 参见 附录 D中 图 D.10和图 D.11。6.3.4 主 干 路、次干 路占道作业交通安全设施 参见表 6。其 中 夜 间 施 工 时 段设施 在 白 天 设施的 基础 上 增 设。表 6 主干路、次 干路 占道作业交通安全设施表 时 段 设施 白 天 作业区标 志、锥 形交通路标、路 栏、消能 桶、闪 光 箭头 板、占路施 工 公示 牌、工 作区 挡板、安全 员模 型 夜 间 施 工警 告灯、锥 标 警 示 灯、回 转灯、频闪灯、外 照 式 标 志 牌、作业 信 息显 示 屏、可 发 光 的道路交通标 志、可 变 信息 标 志 6.4 支路的 占道作业 6.4.1 占道作业 封闭 一 条 车 道，另 外 一 条 车 道 供 双 向 通 行时，应 在 作业区 两 端分别 安 排旗手，对 车辆进行指 挥 和引 导。条 件 允许 时，可 在过渡 区 外 一 定 距 离 双 向 设置交通 信 号 灯。具体 设置示例 参见 附录 D中 图 D.12。6.4.2 支 路占道作业交通安全设施 参见表 7。其 中 夜 间 施 工 时 段设施 在 白 天 设施的 基础 上 增 设。DB11/854 2012 8 表 7 支路 占道作业交通安全设施表 时 段 设施 白 天 作业区标 志、锥 形交通路标、路 栏、消能 桶、闪 光 箭头 板、占路施 工 公示 牌、工 作区 挡板 夜 间 施 工警 告灯、锥 标 警 示 灯、回 转灯、频闪灯、外 照 式 标 志 牌、作业 信 息显 示 屏、可 发 光 的道路交通标 志、可 变 信息 标 志 6.5 高速公路、一级公路的 占道作业 6.5.1 高 速 公路、一 级 公路 中 同 一 路段前 后 相同 车 道的占道作业，上下游 作业区的 间 距 不 足 1000 m时，可 合 并设置；超 过 1000 m时，宜 分 开 单 独 设置，并 在 下游 的作业区前 端 设置施 工 标 志。6.5.2 高 速 公路、一 级 公路 中 同 一 路段前 后 不同 车 道的占道作业不 宜 同 时进行，当 确 实 需 要同 时进行占道作业 时，高 速 公路作业区 间 距宜 不 小 于 1000 m，一 级 公路作业区 间 距宜 不 小 于 500 m。6.5.3 预警 区 内 应 设置施 工 标 志、限 制 速 度标 志、车 道 减 少 标 志，上游 过渡 区 内 应 设置作业区标 志、闪 光 箭头 板，在 上游 过渡 区起 点 至 下游 过渡 区 终点之间 应 设置 锥 形交通路标，缓冲 区 内 应 设置 消能 桶、闪 光 箭头 板 和路 栏 等 设施，终止 区 应 设置 解除限 制 速 度标 志。6.5.4 占用 一 条 车 道 时，具体 设置示例 参见 附录 D中 图 D.13和图 D.14。6.5.5 占用 多条 车 道 时，具体 设置示例 参见 附录 D中 图 D.15和图 D.16。上游 过渡 区 内 应 增 设 消能 桶。变 换多 个车 道的 上游 过渡 区渐变段 宜采 用 折 线 形 式。高 速 公路渐变段的 直 线 部分 应 不 小 于 2 L，一 级 公路渐变段的 直 线 部分 应 不 小 于 0.5 L。6.5.6 位 于高 速 公路的占道作业，当 需 要 在 单 向三车 道及 以 上 道路的 中间车 道 进行 作业 时，应与 相 邻一 侧 车 道同 时封闭。6.5.7 位 于高 速 公路和 一 级 公路的全 封闭 作业，应 提出 合 理的 绕 行方 案。6.5.8 高 速 公路路 肩 上 作业 时，应 在 预警 区前 端 设置作业区标 志。其 他 设施 可 根据 情 况 选 用。6.5.9 高 速 公路、一 级 公路占道作业交通安全设施 参见表 8。其 中 夜 间 施 工 时 段设施 在 白 天 设施的 基础 上 增 设。表 8 高速公路、一级公路 占道作业交通安全设施表 时 段 设施 白 天 作业区标 志、锥 形交通路标、路 栏、消能 桶、闪 光 箭头 板、占路施 工 公示 牌、工 作区 挡板、安全 员模 型 夜 间 施 工警 告灯、锥 标 警 示 灯、回 转灯、频闪灯、可 发 光 的道路交通标 志、外 照 式 标 志 牌、球 形照 明灯、作业 信息显 示 屏、可 变 信息 标 志、安 装 车 载 式 碰 撞 缓冲 装 置的 工程 车 6.6 二级公路、三级公路的 占道作业 DB11/854 2012 9 6.6.1 路段占道作业 时，对于 交 替 通 行 的情 况，除 必 要的安全设施 外，应 在 工 作区 两 端各 设置 旗手 或 交通 信 号 控制 灯。具体 设置示例 参见 附录 D中 图 D.17。6.6.2 对于 弯 道 上 的占道作业，当 工 作区位置 处 于 视 距 不 良 路段 时，应 在 作业区 内 增加 施 工 标 志；当 双 车 道的 一 个车 道 封闭 作业 时，工 作区 两 端 均 应 设置 旗手。6.6.3 位 于 二级 公路、三级 公路的全 封闭 作业，应有 交通 便 道 保 证 车辆、行 人通 行。6.6.4 在 路 肩 上 的占道作业，应 保 证 行 人 与 非 机 动 车 的安全通 行。6.6.5 四级 及 以 下 公路的占道作业交通安全设施的设置 可 参 照 三级 公路的规定。6.6.6 二级 公路、三级 公路占道作业交通安全设施 参见表 9。其 中 夜 间 施 工 时 段设施 在 白 天 设施的 基础 上 增 设。表 9 二级公路、三级公路 占道作业交通安全设施表 时 段 设施 白 天 作业区标 志、锥 形交通路标、路 栏、消能 桶、闪 光 箭头 板、占路施 工公示 牌、工 作区 挡板、安全 员模 型 夜 间 施 工警 告灯、锥 标 警 示 灯、回 转灯、频闪灯、外 照 式 标 志 牌、作业 信息显 示 屏、可 发 光 的道路交通标 志、可 变 信息 标 志 6.7 公路平面 交 叉口的 占道作业 6.7.1 公路 平面 交 叉 口 进 口 或 出口 车 道 因 封闭 改为 双 向 通 行时，应 划 出 中 心 黄 线。当 车 道 宽 度不 够 不能 双 向 通 行时，应有 旗手 指 挥 车辆 交 替 通 行。6.7.2 作业区位 于 公路 平面 交 叉 口附 近 的占道作业，宜 在 交 叉 口 处 设置 黄闪灯，具体 设置示例 参见 附 录 D中 图 D.18至 图 D.22。6.7.3 公路 平面 交 叉 口占道作业交通安全设施 见表 10。其 中 夜 间 施 工 时 段设施 在 白 天 设施的 基础 上 增设。表 10 公路平面 交 叉口 占道作业交通安全设施表 时 段 设施 白 天 作业区标 志、锥 形交通路标、路 栏、消能 桶、闪 光 箭头 板、占路施 工 公示 牌、工 作区 挡板、临 时 黄闪灯 夜 间 施 工警 告灯、锥 标 警 示 灯、回 转灯、频闪灯、闪 光 箭头 板、外 照 式 标 志 牌、作业 信息显 示 屏、可 发 光 的道路交通标 志、可 变 信息 标 志 6.8 非机 动 车 道和 人行 道 的 占道作业 6.8.1 非 机 动 车 道和人 行 道 上 的占道作业，应 保 证非 机 动 车 和 行 人的安全通 行。占用 部分 非 机 动 车 道 和人 行 道 供机 动 车 通 行时，应 用 锥 形交通路标 分 隔，宜 在 作业路段设置 旗手 指 挥 车辆 通 行。6.8.2 非 机 动 车 道 上 的占道作业 应 设 缓冲 区和 上游 过渡 区，上游 过渡 区不 应 小 于 5 m，缓冲 区不 应 小于 2 m。具体 设置示例 参见 附录 D中 图 D.23。DB11/854 2012 10 6.8.3 人 行 道 上 的作业 应 设 缓冲 区，长度不 小 于 2 m。6.8.4 同 一 路段 非 机 动 车 道和人 行 道的占道作业不 宜 同 时进行。6.9 桥梁 上、隧 道 内、立 交下 的 占道作业 6.9.1 隧 道 内 的占道作业和 上 跨 道路的 桥梁 施 工 作业，应 增加 限 高、限宽 等 标 志。6.9.2 隧 道 内 的占道作业的 过渡 区长度 应 增至 1.5倍。6.9.3 立 交 桥 下 作业区的 预警 区和 上游 过渡 区 宜 设 于 立 交 入 口 之 外。DB11/854 2012 11 附 录 A（规范性 附录）作业区 及相关 道 路 区 域示意图 图例 DB11/854 2012 12 图 A.1 作业区 组 成 示意图 DB11/854 2012 13 图 A.2 渐变段 示意图 DB11/854 2012 14 B A 附 录 B（资料 性 附录）渐变段 单位 标准长度 L取值 道路交通标 志 和标 线（GB 5768-1999）中 对 渐变段长度 L的取值给出公 式，如 下：表 B.1 渐变段长度 L计算公式 行车速 度（km/h）渐变段长度 L（m）60及 以 下 2L155WV=60以 上 L0.625WV=式 中：L 渐变段长度（m）V 行车速 度（km/h）W 缩减宽 度（m）DB11/854 2012 15 C B 附 录 C（资料 性 附录）占道作业交通安全设施 图例 图 C.1 锥形 交通 路 标 图 C.2 路栏 图 C.3 消能桶 图 C.4 防撞隔离墩 图 C.5 红蓝频闪灯 DB11/854 2012 16 图 C.6 闪光箭头板 图 C.7 自 发 光的 限制 速 度标 志 图 C.8 回转风扇灯 图 C.9 外照式 标 志牌 图 C.10 车载式碰撞 缓冲 装 置 DB11/854 2012 17 附 录 D（资料 性 附录）不同 占道作业 情形的 交通安全设施设置 示例 图 D.1 位于快速路的封闭 最 外 侧 车 道 的 占道作业 DB11/854 2012 18 图 D.2 位于快速路的封闭 最 内 侧 车 道 的 占道作业 DB11/854 2012 19 图 D.3 位于快速路的封闭内 侧两 条 车 道 的 占道作业 DB11/854 2012 20 图 D.4 位于快速路的封闭外 侧两 条 车 道 的 占道作业 DB11/854 2012 21 图 D.5 位于 交 叉口 出 口 处 封闭 最 内 侧 车 道 的 占道作业 DB11/854 2012 22 图 D.6 位于 交 叉口 出 口 处 封闭内 侧两 条 车 道 的 占道作业 DB11/854 2012 23 图 D.7 位于 交 叉口 入 口 处 封闭 中 间车 道 的 占道作业 DB11/854 2012 24 图 D.8 位于 交 叉口 入 口 处 封闭内 侧两 条 车 道 的 占道作业 DB11/854 2012 25 图 D.9 位于 交 叉口的封闭 中 心 区 域的 占道作业 DB11/854 2012 26 图 D.10 远 离 交 叉口 处 封闭内 侧两 条 车 道 的 占道作业 DB11/854 2012 27 图 D.11 远 离 交 叉口 处 封闭外 侧两 条 车 道 的 占道作业 DB11/854 2012 28 图 D.12 位于支路的封闭一 条道 路的 占道作业 DB11/854 2012 29 图 D.13 位于高速公路、一级公路的封闭 最 外 侧 车 道 的 占道作业 DB11/854 2012 30 图 D.14 位于高速公路、一级公路的封闭 最 内 侧 车 道 的 占道作业 DB11/854 2012 31 图 D.15 位于高速公路的封闭内 侧两 条 车 道 的 占道作业 DB11/854 2012 32 图 D.16 位于高速公路的封闭外 侧两 条 车 道 的 占道作业 DB11/854 2012 33 图 D.17 公路的 双向两 车 道 封闭 其中 一 条道 路的 占道作业 DB11/854 2012 34 图 D.18 位于公路 交 叉口 出 口 处 封闭内 侧 车 道 的 占道作业 DB11/854 2012 35 图 D.19 位于公路 交 叉口 出 口 处 封闭外 侧 车 道 的 占道作业 DB11/854 2012 36 图 D.20 位于公路 交 叉口 出 口 处 封闭 双向 车 道 的 占道作业 DB11/854 2012 37 图 D.21 位于公路 交 叉口 入 口 处 封闭外 侧 车 道 的 占道作业 DB11/854 2012 38 A3A2A1上游过度区X X mA2A1X X mA3上游过度区夜 间 安 装 施工 警 告 灯夜 间 安 装 施工警 告灯 路 栏 路 栏 图 D.22 位于公路 交 叉口 中 心 区 域的 占道作业 DB11/854 2012 39 图 D.23 占用 非机 动 车 道 的 占道作业
