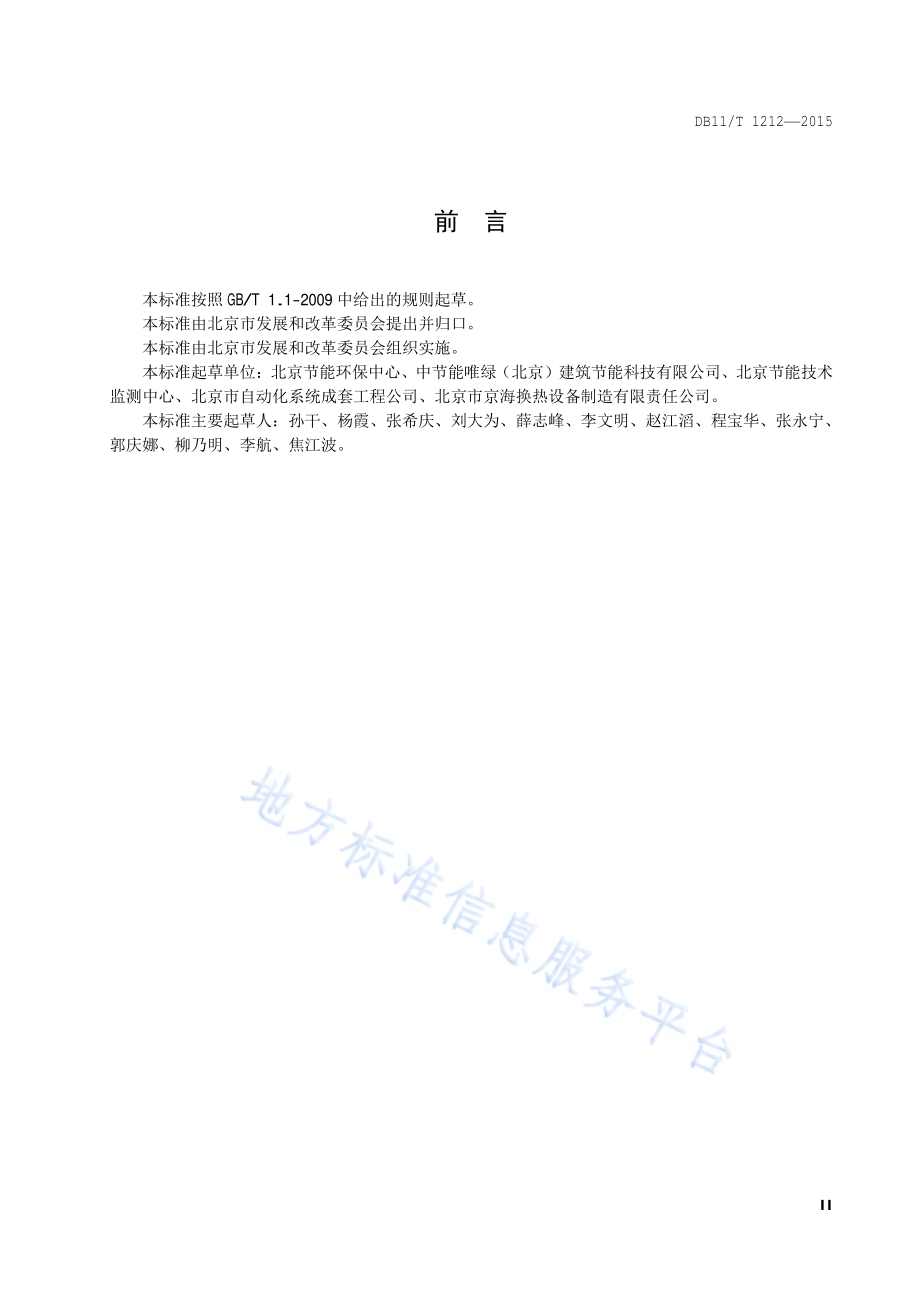

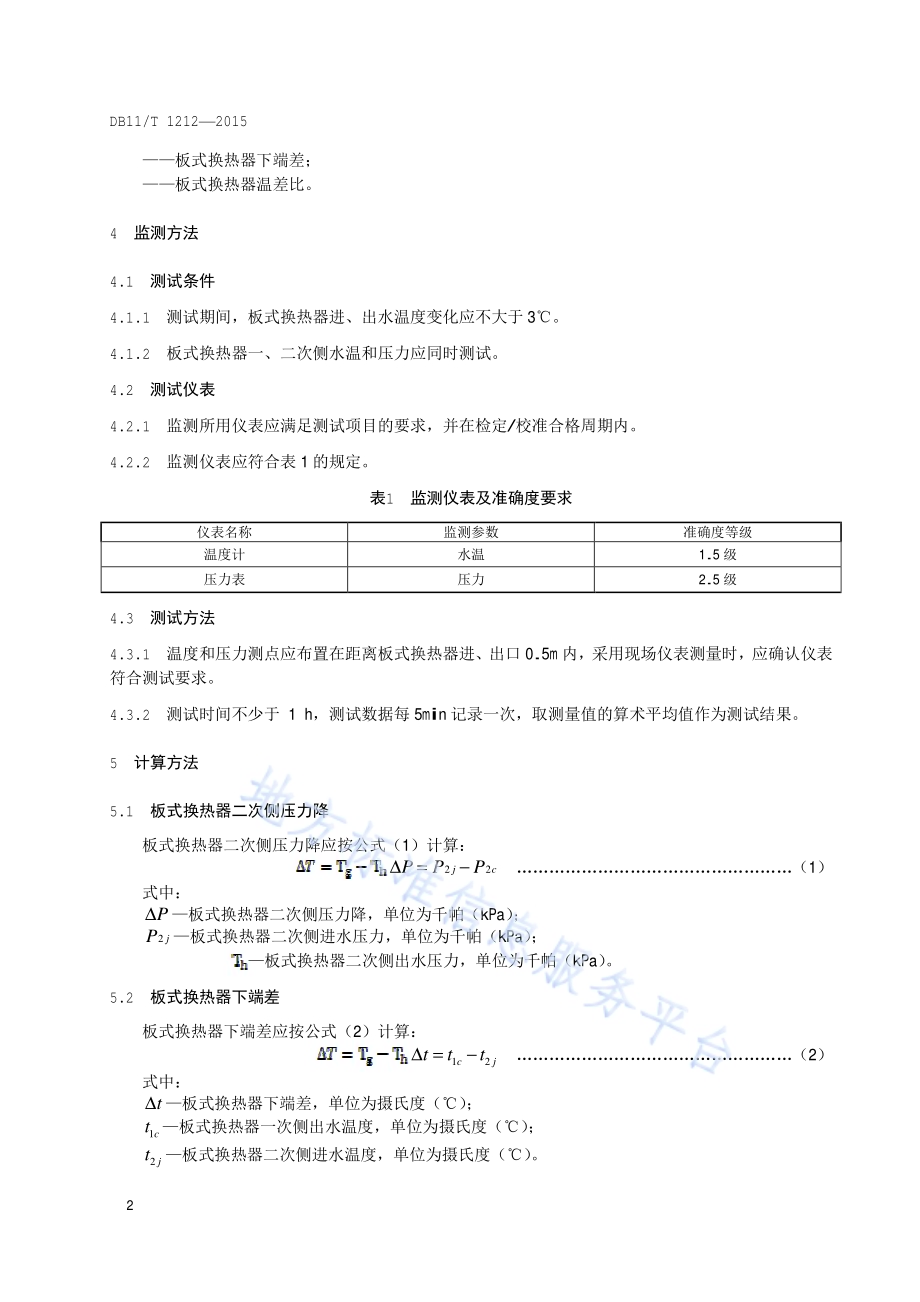

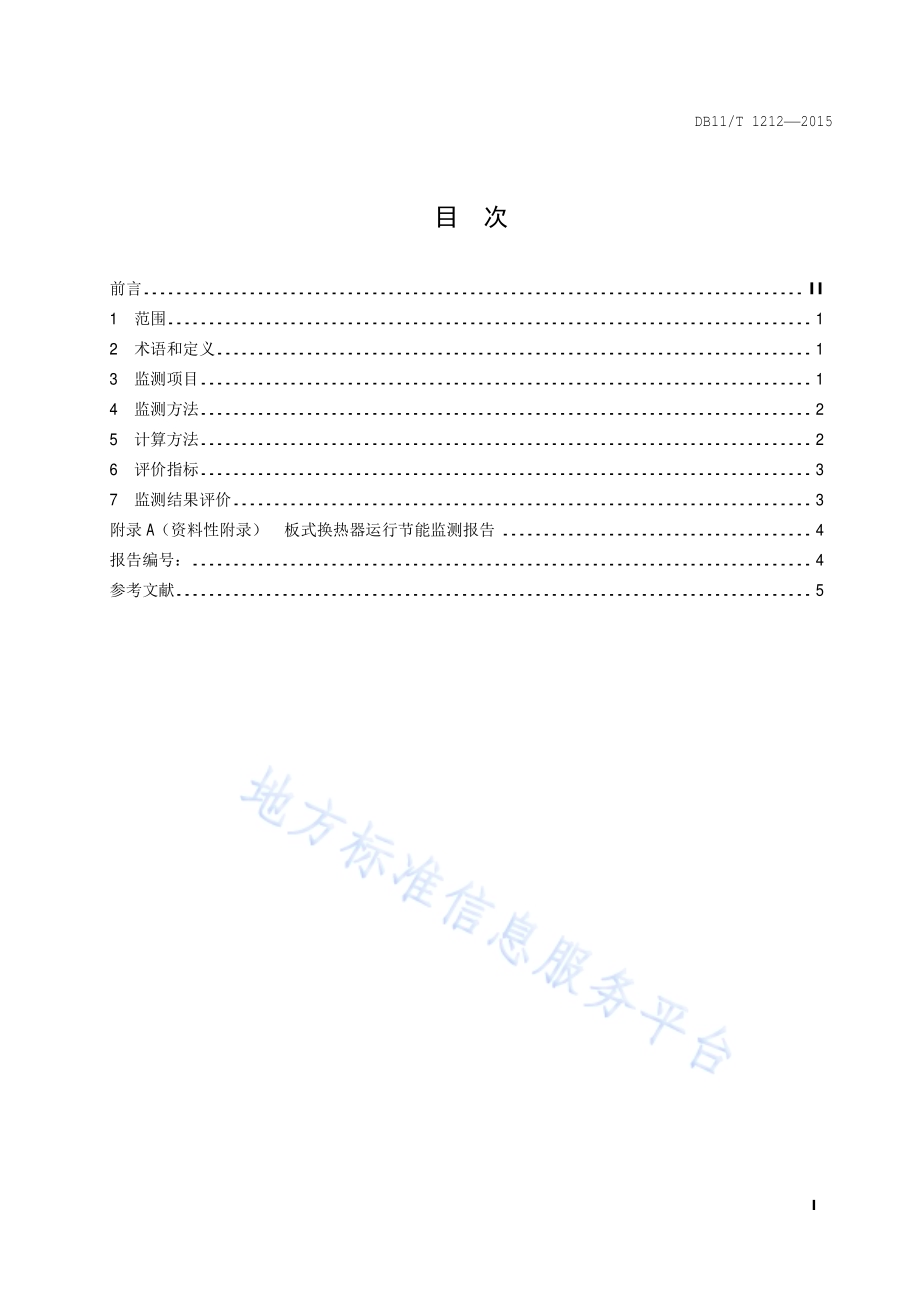

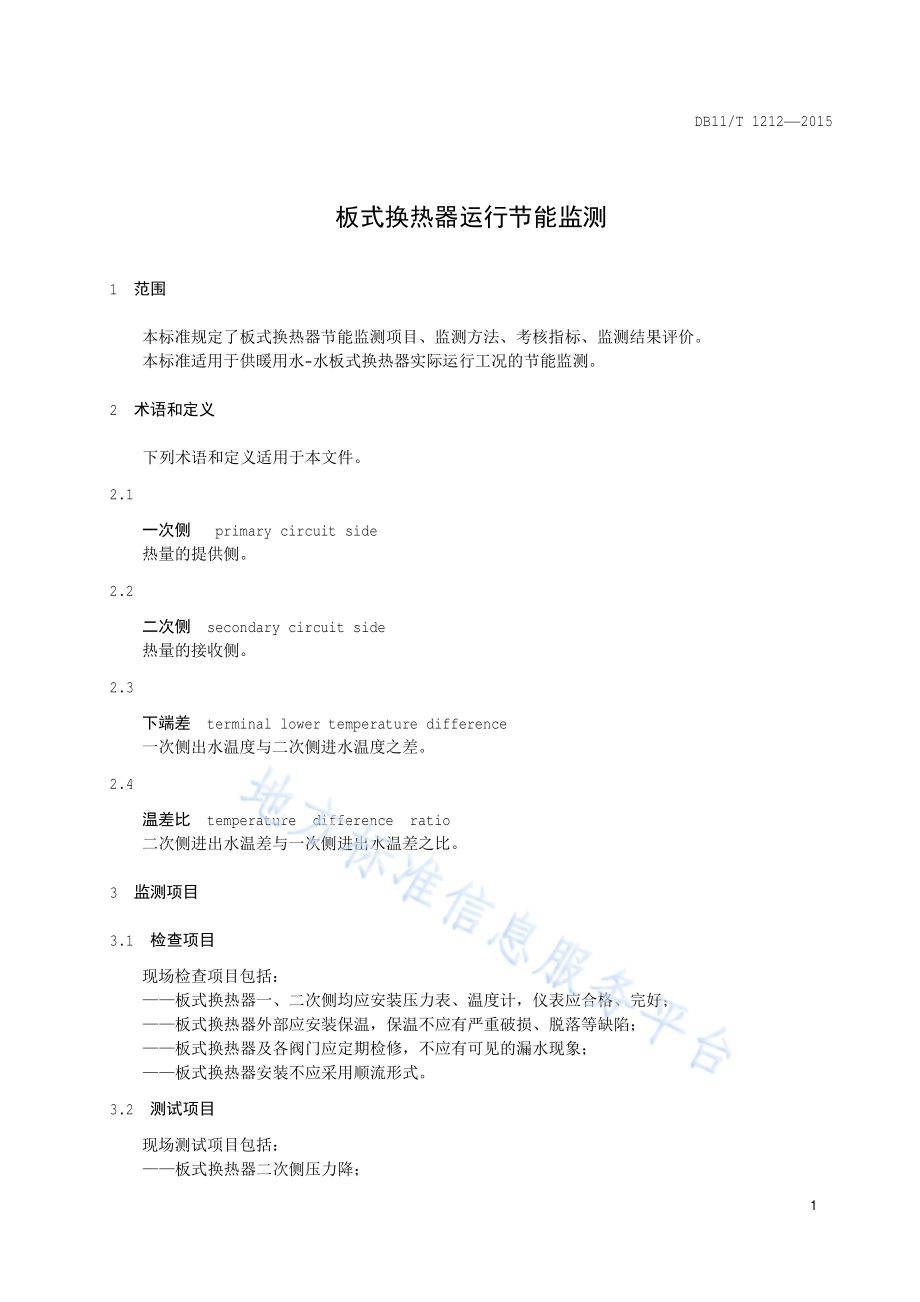

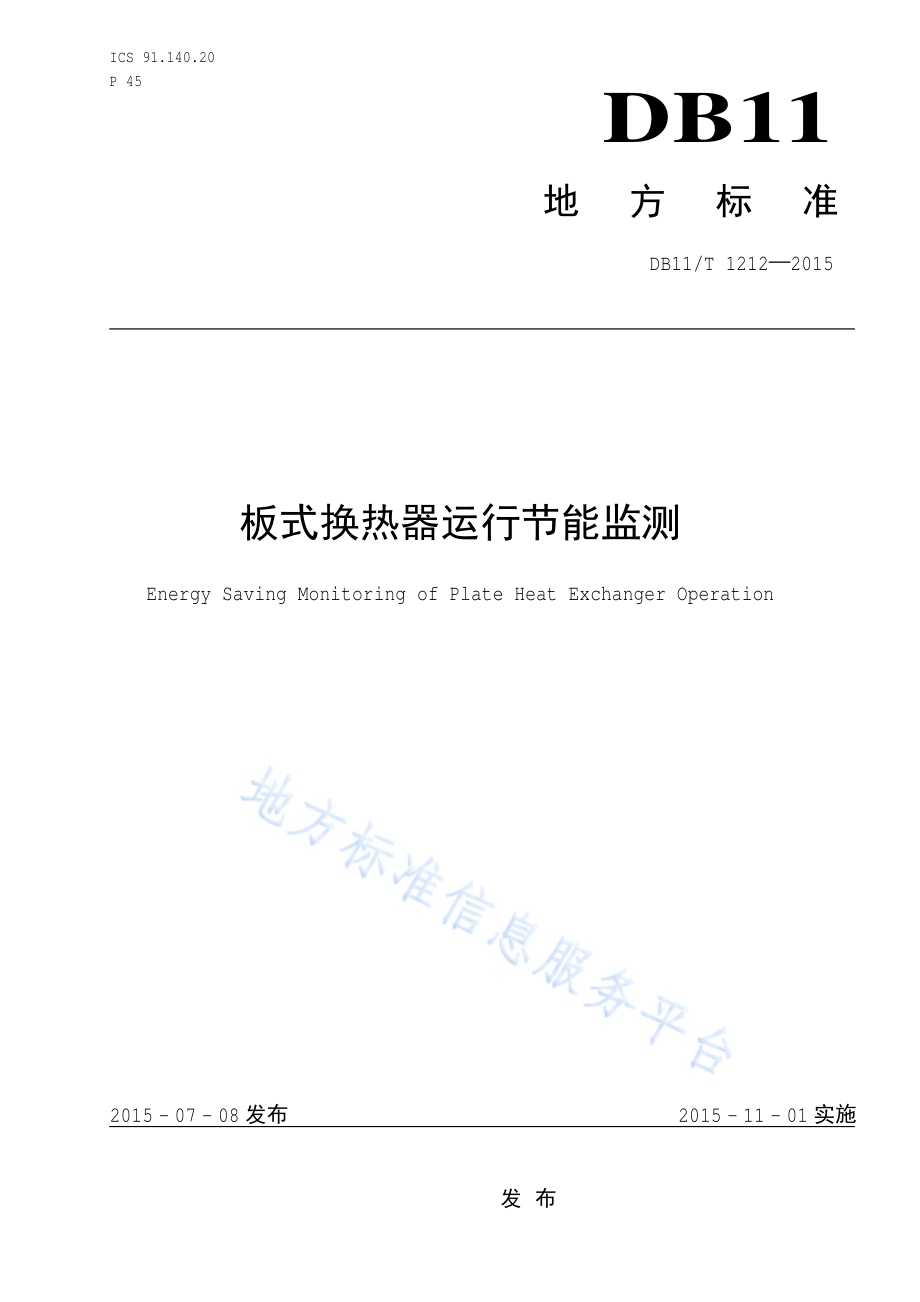

ICS 91.140.20 P 45 DB11 地方标准 DB11/T 1212 2015 板式换热器运行节能监测 Energy Saving Monitoring of Plate Heat Exchanger Operation 2015-07-08发布 2015-11-01实施 发布 DB11/T 1212 2015 I 目 次 前言.II 1 范围.1 2 术语和定义.1 3 监测项目.1 4 监测方法.2 5 计算方法.2 6 评价指标.3 7 监测结果评价.3 附录 A（资料性附录）板式换热器运行节能监测报告.4 报告编号：.4 参考文献.5 DB11/T 1212 2015 II 前 言 本标准按照 GB/T 1.1-2009中给出的规则起草。本标准由北京市发展和改革委员会提出并归口。本标准由北京市发展和改革委员会组织实施。本标准起草单位：北京节能环保中心、中节能唯绿（北京）建筑节能科技有限公司、北京节能技术监测中心、北京市 自动化系统成套工程 公司、北京市京 海 换热 设备制造 有限 责任 公司。本标准 主要 起草 人：孙干、杨霞、张希庆、刘大为、薛志峰、李 文 明、赵江滔、程宝华、张永宁、郭庆娜、柳乃明、李航、焦江波。DB11/T 1212 2015 1 板式换热器运行节能监测 1 范围 本标准规定 了 板式换热器节能监测项目、监测方法、考 核 指标、监测结果评价。本标准 适用于供暖用水-水 板式换热器实 际 运行 工况 的节能监测。2 术语和定义 下列 术语和定义 适用于 本文 件。2.1 一次侧 primary circuit side 热 量 的提 供侧。2.2 二次侧 secondary circuit side 热 量 的 接收侧。2.3 下端差 terminal lower temperature difference 一次侧 出 水温度与二次侧进水温度之差。2.4 温差比 temperature difference ratio 二次侧进 出 水温差与一次侧进 出 水温差之比。3 监测项目 3.1 检查项目 现场检查 项目 包括：板式换热器 一、二次侧均应安装压力表、温度 计，仪表应合格、完好；板式换热器 外部 应安装 保 温，保 温 不 应 有 严重破损、脱落等缺陷；板式换热器 及各阀门 应 定 期 检 修，不 应 有 可见 的 漏 水现 象；板式换热器 安装 不 应 采 用 顺流形 式。3.2 测试项目 现场 测 试 项目 包括：板式换热器 二次侧压力 降；DB11/T 1212 2015 2 板式换热器 下 端 差；板式换热器 温差比。4 监测方法 4.1 测试条件 4.1.1 测 试期间，板式换热器 进、出 水温度 变 化应 不 大于 3。4.1.2 板式换热器 一、二次侧水温 和 压力应 同时 测 试。4.2 测试仪表 4.2.1 监测 所 用仪表应 满足 测 试 项目的 要 求，并 在 检 定/校 准 合格 周期内。4.2.2 监测 仪表应 符 合表 1的规定。表 1 监测仪表及准确度要求 仪表 名称 监测参 数 准 确 度 等级 温度 计 水温 1.5级 压力表 压力 2.5级 4.3 测试方法 4.3.1 温度 和 压力 测 点 应 布置在距离 板式换热器 进、出口 0.5m内，采 用现场仪表 测 量 时，应 确认 仪表符 合 测 试 要 求。4.3.2 测 试时间不少 于 1 h，测 试数据每 5min记 录 一次，取 测 量 值 的算术 平 均 值作 为 测 试 结果。5 计算方法 5.1 板式换热器二次侧压力降 板式换热器 二次侧压力 降 应 按公式（1）计算：22 jc PPP D=-（1）式中：P D 板式换热器 二次侧压力 降，单位 为 千帕（kPa）；2 j P 板式换热器 二次侧进水压力，单位 为 千帕（kPa）；板式换热器 二次侧 出 水压力，单位 为 千帕（kPa）。5.2 板式换热器下端差 板式换热器 下 端 差应 按公式（2）计算：12 cjttt D=-（2）式中：t D 板式换热器 下 端 差，单位 为 摄氏 度（）；1ct 板式换热器 一次侧 出 水温度，单位 为 摄氏 度（）；2 jt 板式换热器 二次侧进水温度，单位 为 摄氏 度（）。DB11/T 1212 2015 3 5.3 板式换热器温差比 板式换热器 温差比应 按公式（3）计算：()()%100/1 1 2 2-=c j j ct t t t R（3）式中：R 板式换热器 温差比，%；1 jt 板式换热器 一次侧进水温度，单位 为 摄氏 度（）；2ct 板式换热器 二次侧 出 水温度，单位 为 摄氏 度（）。6 评价指标 6.1 板式换热器二次侧压力降评价指标 板式换热器 二次侧压力 降 应 小 于 100kPa。6.2 板式换热器下端差评价指标 板式换热器 下 端 差应 小 于 10。6.3 板式换热器温差比评价指标 板式换热器 温差比应 符 合表 2评价指标的 要 求。表 2 板式换热器温差比评价指标 类型 一次侧设 计 温差（）温差比 R 市 政集 中 供 热 系统/15%区域锅炉房 供 热 系统 25 40%40 25%60 15%7 监测结果评价 7.1 板式换热器 检查 结果 应 符 合 4.1的 要 求，运行测 试 结果 应 符 合 7评价指标的 要 求。7.2 监测 机构在 监测报告中 应 做 出监测结果 合格 或不 合格 的评价，并提出改 进 建 议，板式换热器运行 节能监测报告 格 式 见 附录 A。DB11/T 1212 2015 4 A A 附 录 A（资料性附录）板式换热器运行节能监测报告 报告编号：委 托 单位 监测 日期 被 监测单位 供 热 类型 监测 地点 监测 依据 设备 名称 设备 编号 设备 型 号 设备 尺寸 换热 量 kW 换热 面积 m2 设 计 承 压 能 力 MPa 一次侧设 计 温差 制造 单位 制造 日期 检查 项目 序 号 检查 项目 检查 结果 1 压力表、温度 计的 安装 及 完好 情 况 2 板式换热器保 温安装 及使 用 情 况 3 板式换热器 及各阀门 检 修情 况 4 板式换热器 采 用 逆 流情 况 测试项目 序 号 监测项目 单位 测 试 结果 考 核 指标 结果评定 1 一次侧进水温度/2 一次侧 出 水温度/3 二次侧进水温度/4 二次侧 出 水温度/5 二次侧 出 水压力 kPa/6 二次侧进水压力 kPa/7 板式换热器 二次侧压力 降 kPa 100kPa 8 板式换热器 下 端 差 10 9 板式换热器 温差比%监测结果评价 及 改 进 建 议：监测单位：（盖章）签 发 日期：编 制：审 核：批 准：DB11/T 1212 2015 5 参 考 文 献 1 DB11/T 466-2007 供 热 采 暖系统 维 修 管理 规范 2 GB/T 15316-2009 节能监测技术 通 则 3 CJ/T 191-2004 板式换热 机 组 _
