温拌沥青混合料路面施工技术指南DB42／T 754-2011.pdf

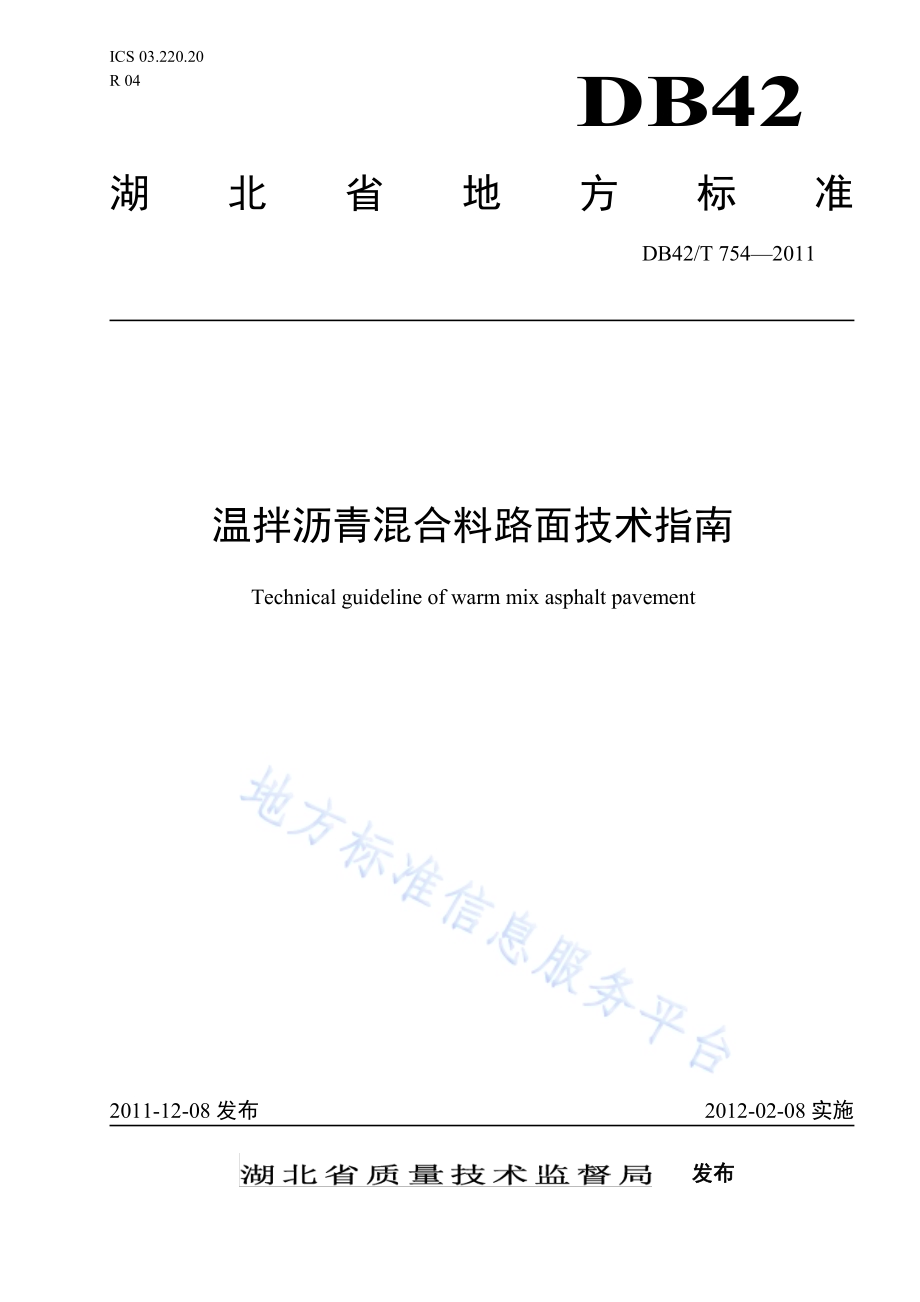

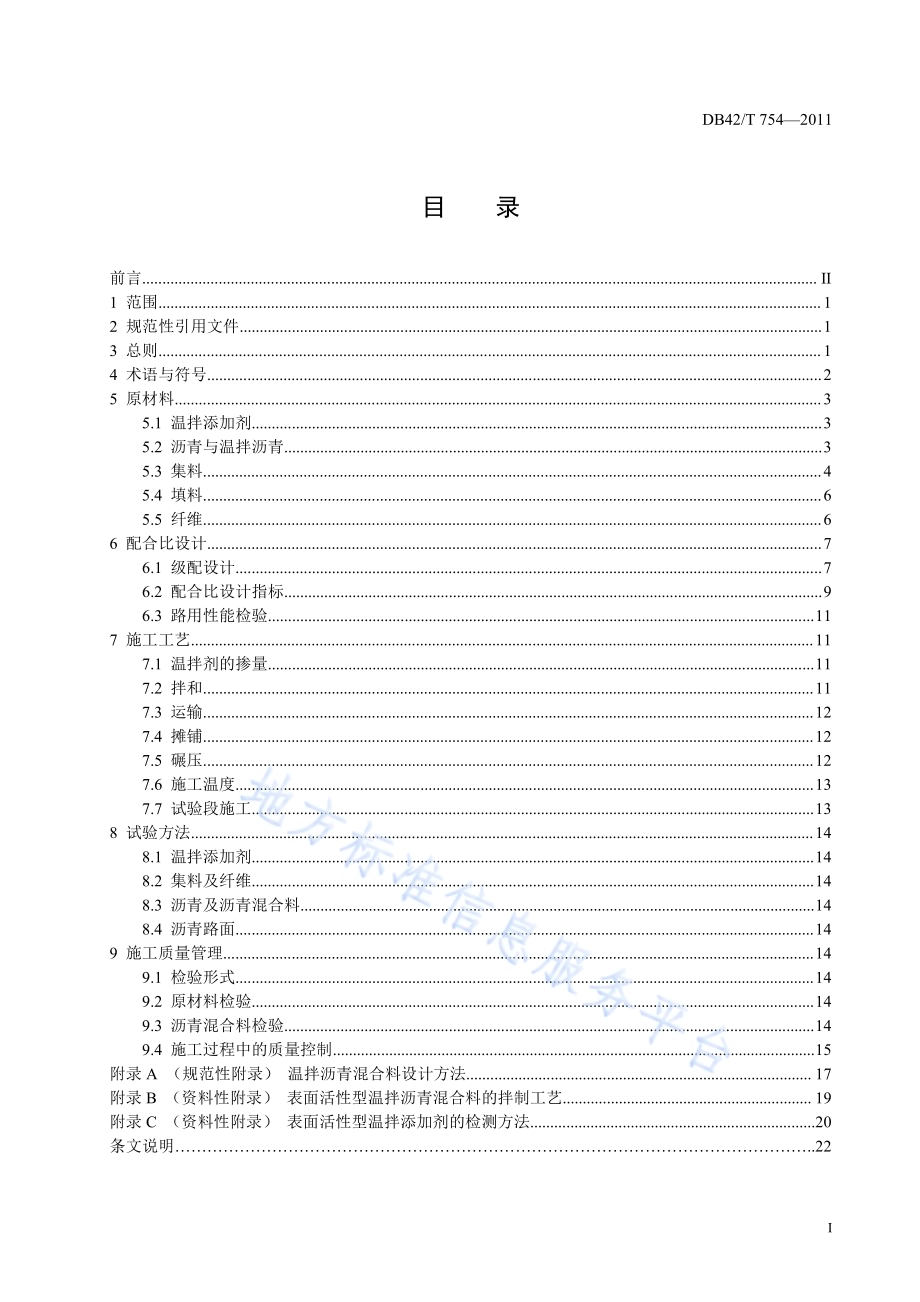

I C S 0 3.2 2 0.2 0R 0 4湖 北 省 地 方 标 准D B 4 2D B 4 2/T 7 5 4 2 0 1 1温 拌 沥 青 混 合 料 路 面 技 术 指 南T e c h n i c a l g u i d e l i n e o f w a r m m i x a s p h a l t p a v e m e n t2 0 1 1-1 2-0 8 发 布 2 0 1 2-0 2-0 8 实 施发 布D B 4 2/T 7 5 4 2 0 1 1I目 录前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 总 则.14 术 语 与 符 号.25 原 材 料.35.1 温 拌 添 加 剂.35.2 沥 青 与 温 拌 沥 青.35.3 集 料.45.4 填 料.65.5 纤 维.66 配 合 比 设 计.76.1 级 配 设 计.76.2 配 合 比 设 计 指 标.96.3 路 用 性 能 检 验.1 17 施 工 工 艺.1 17.1 温 拌 剂 的 掺 量.1 17.2 拌 和.1 17.3 运 输.1 27.4 摊 铺.1 27.5 碾 压.1 27.6 施 工 温 度.1 37.7 试 验 段 施 工.1 38 试 验 方 法.1 48.1 温 拌 添 加 剂.1 48.2 集 料 及 纤 维.1 48.3 沥 青 及 沥 青 混 合 料.1 48.4 沥 青 路 面.1 49 施 工 质 量 管 理.1 49.1 检 验 形 式.1 49.2 原 材 料 检 验.1 49.3 沥 青 混 合 料 检 验.1 49.4 施 工 过 程 中 的 质 量 控 制.1 5附 录 A（规 范 性 附 录）温 拌 沥 青 混 合 料 设 计 方 法.1 7附 录 B（资 料 性 附 录）表 面 活 性 型 温 拌 沥 青 混 合 料 的 拌 制 工 艺.1 9附 录 C（资 料 性 附 录）表 面 活 性 型 温 拌 添 加 剂 的 检 测 方 法.2 0条 文 说 明.2 2D B 4 2/T 7 5 4 2 0 1 1I I前 言本 标 准 按 G B/T 1.1-2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 湖 北 省 交 通 规 划 设 计 院 提 出。本 标 准 由 湖 北 省 交 通 运 输 厅 归 口。本 标 准 主 要 起 草 单 位：湖 北 省 交 通 规 划 设 计 院。本 标 准 参 加 起 草 单 位：湖 北 省 德 斯 宁 路 面 优 化 科 技 有 限 公 司 武 汉 市 政 工 程 设 计 研 究 院、湖 北 省 德 斯宁 路 面 优 化 科 技 有 限 公 司。本 标 准 由 湖 北 省 交 通 规 划 设 计 院 负 责 解 释。本 标 准 主 要 起 草 人：张 厚 记、干 学 军、陈 军、熊 友 山、蒋 乐、陈 跃 庆、杜 爱 兵、区 桦、谭 慧、严 国 全、宗 炜、曾 凡 龙、黄 又 清、徐 民。张 厚 记、干 学 军、陈 军、熊 友 山、蒋 乐、杜 爱 兵、区 桦、谭 慧、严 国 全、宗 炜、黄 又 清、徐 民。D B 4 2/T 7 5 4 2 0 1 11温 拌 沥 青 混 合 料 路 面 技 术 指 南1 范 围本 标 准 规 定 了 温 拌 沥 青 混 合 料 的 术 语 与 符 号、原 材 料、配 合 比 设 计、施 工 工 艺、试 验 方 法 和 施 工 质量 管 理 等 内 容。本 标 准 适 用 于 采 用 表 面 活 性 型 温 拌 沥 青 混 合 料 和 有 机 降 粘 型 温 拌 沥 青 混 合 料 施 工 的 各 等 级 公 路 的新 建、改 扩 建 及 维 修 养 护 路 面 工 程。其 它 道 路 可 参 照 执 行。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 3 9 1 6 纺 织 品 卷 装 纱 单 根 纱 线 断 裂 强 力 和 断 裂 伸 长 率 的 测 定G B/T 1 0 6 8 5 羊 毛 纤 维 直 径 试 验 方 法 投 影 显 微 镜 法G B/T 1 4 3 3 6 化 学 纤 维 短 纤 维 长 度 试 验 方 法G B/T 2 1 7 8 1-2 0 0 8 化 学 品 的 熔 点 及 熔 融 范 围 试 验 方 法 毛 细 管 法J T/T 5 3 3-2 0 0 4 沥 青 路 面 用 木 质 素 纤 维J T/T 5 3 4-2 0 0 4 沥 青 路 面 用 聚 酯 纤 维J T G D 5 0 公 路 沥 青 路 面 设 计 规 范J T G E 4 2 公 路 工 程 集 料 试 验 规 程J T G E 6 0 公 路 路 基 路 面 现 场 测 试 规 程J T G F 4 0 公 路 沥 青 路 面 施 工 技 术 规 范J T J 0 5 2 公 路 工 程 沥 青 及 沥 青 混 合 料 试 验 规 程3 总 则3.1 为 了 推 动 温 拌 沥 青 混 合 料 在 湖 北 省 的 应 用，规 范 和 指 导 温 拌 沥 青 混 合 料 的 设 计 与 施 工，保 证 工 程质 量，针 对 湖 北 省 的 沥 青 路 面 使 用 性 能 气 候 分 区 和 交 通 组 成 特 点，制 定 本 指 南。3.2 由 于 温 拌 沥 青 混 合 料 可 以 较 大 幅 度 降 低 施 工 温 度、减 少 有 害 气 体 排 放 以 及 在 较 低 温 度 下 仍 有 良 好压 实 性 能 等 技 术 特 点，因 此 温 拌 沥 青 混 合 料 尤 其 适 用 于 以 下 工 程：a）长 大 隧 道 的 沥 青 混 合 料 施 工；b）高 海 拔 地 区 或 低 温 气 候 下 的 沥 青 混 合 料 施 工；c）超 薄 磨 耗 层 的 沥 青 混 合 料 施 工；d）环 保 要 求 高 的 城 镇 人 口 密 集 区 沥 青 混 合 料 施 工；e）高 粘 度 沥 青 混 合 料 施 工。3.3 按 技 术 原 理 分 类，温 拌 沥 青 混 合 料 主 要 有：表 面 活 性 型、有 机 降 粘 型、沥 青 发 泡 型 三 大 技 术 类 型。其 中 表 面 活 性 型 温 拌 沥 青 混 合 料 根 据 制 备 途 径 不 同 又 可 分 为 两 类：温 拌 添 加 剂 型 和 成 品 温 拌 沥 青。3.4 按 照 沥 青 路 面 使 用 性 能 气 候 分 区，湖 北 省 为 夏 炎 热 冬 冷 潮 湿 地 区（代 号 为 1-3-1 区），即 夏 天 最热 月 平 均 最 高 气 温 3 0，冬 季 年 极 端 最 低 气 温 为-2 1.5-9.0，年 平 均 降 雨 量 1 0 0 0 m m。3.5 温 拌 沥 青 混 合 料 不 宜 在 气 温 低 于 3（高 速 公 路 和 一 级 公 路）或 2（其 他 等 级 公 路）条 件 下 施 工，不 得 在 雨 天、路 面 潮 湿 的 情 况 下 施 工。D B 4 2/T 7 5 4 2 0 1 123.6 温 拌 沥 青 混 合 料 的 设 计 与 施 工 除 遵 照 本 标 准 的 专 门 规 定 外，其 它 的 要 求 与 热 拌 沥 青 混 合 料 一 样，仍 应 按 公 路 沥 青 路 面 施 工 技 术 规 范（J T G F 4 0）和 公 路 沥 青 路 面 设 计 规 范（J T G D 5 0）等 规 范性 引 用 文 件 的 规 定 执 行，同 时 还 应 符 合 国 家 和 地 方 的 有 关 法 律、法 规 以 及 现 行 有 关 强 制 性 标 准、规 范 的规 定。4 术 语 与 定 义、符 号4.1 术 语 与 定 义下 列 术 语 与 定 义 适 用 于 本 文 件。4.1.1温 拌 添 加 剂 w a r m m i x a d d i t i v e通 过 物 理 或 化 学 作 用，能 显 著 降 低 沥 青 混 合 料 施 工 温 度 的 添 加 材 料。4.1.2温 拌 沥 青 a s p h a l t w i t h w a r m m i x a d d i t i v e将 温 拌 添 加 剂 与 道 路 石 油 沥 青 混 合 均 匀，形 成 既 符 合 道 路 石 油 沥 青 技 术 指 标，又 能 显 著 降 低 沥 青 混合 料 施 工 温 度 的 产 品。4.1.3温 拌 沥 青 混 合 料 w a r m m i x a s p h a l t(W M A)与 相 同 类 型 热 拌 沥 青 混 合 料 相 比，在 基 本 不 改 变 沥 青 混 合 料 配 合 比 和 施 工 工 艺 的 前 提 下，通 过 温 拌添 加 剂、成 品 温 拌 沥 青 或 者 沥 青 发 泡 工 艺 作 用 等 技 术 手 段，能 使 沥 青 混 合 料 的 施 工 操 作 温 度 相 应 降 低3 0，性 能 达 到 热 拌 沥 青 混 合 料 的 新 型 沥 青 混 合 料。4.1.4表 面 活 性 型 温 拌 技 术 s u r f a c t a n t b a s e d W M A t e c h n o l o g y通 过 在 沥 青 或 者 沥 青 混 合 料 生 产 过 程 中 添 加 表 面 活 性 剂，实 现 温 拌 沥 青 混 合 料 的 技 术。4.1.5有 机 降 粘 型 温 拌 技 术 v i s c o s i t y r e d u c e r b a s e d W M A t e c h n o l o g y通 过 在 沥 青 或 者 沥 青 混 合 料 生 产 过 程 中 添 加 有 机 降 粘 剂，实 现 温 拌 沥 青 混 合 料 的 技 术。4.1.6沥 青 发 泡 型 温 拌 技 术 a s p h a l t f o a m i n g b a s e d W M A t e c h n o l o g y通 过 在 沥 青 或 者 沥 青 混 合 料 生 产 过 程 中 导 入 微 量 水，诱 使 热 沥 青 发 泡，实 现 温 拌 沥 青 混 合 料 的 技 术。4.2 符 号下 列 符 号 适 用 于 本 文 件。A N 胺 类 表 面 活 性 温 拌 剂 或 温 拌 沥 青 的 胺 值。R 胺 类 表 面 活 性 温 拌 剂 的 固 含 量。V C A D R C 捣 实 状 态 下 的 粗 集 料 松 装 间 隙 率。V C A m i x 压 实 沥 青 混 合 料 的 粗 集 料 骨 架 间 隙 率W M A 温 拌 沥 青 混 合 料，W a r m M i x A s p h a l t 之 略 语。W-A C 温 拌 密 级 配 沥 青 混 合 料。W-A M 温 拌 半 开 级 配 沥 青 碎 石W-A T B 温 拌 密 级 配 沥 青 稳 定 碎 石 基 层。W-A T P B 温 拌 开 级 配 沥 青 碎 石。W-O G F C 温 拌 开 级 配 排 水 式 沥 青 混 凝 土 磨 耗 层。W-S M A 温 拌 玛 蹄 脂 碎 石 沥 青 混 凝 土。D B 4 2/T 7 5 4 2 0 1 13W-U T A C 温 拌 密 实 性 超 薄 沥 青 混 凝 土 磨 耗 层。T-m i x 掺 温 拌 剂 前 后 的 沥 青 的 拌 和 粘 度（0.1 7 0.0 2 P a.s）对 应 的 温 度 差。T-c o m 掺 温 拌 剂 前 后 的 沥 青 的 碾 压 粘 度（0.2 8 0.0 3 P a.s）对 用 的 温 度 差。6 0 掺 温 拌 剂 前 后 的 沥 青 的 6 0 粘 度 差。5 原 材 料5.1 温 拌 添 加 剂5.1.1 温 拌 添 加 剂 应 满 足 如 下 技 术 要 求：a）与 同 类 型 热 拌 沥 青 混 合 料 相 比，加 入 温 拌 剂 后 可 使 沥 青 混 合 料 的 拌 和 温 度 及 摊 铺 碾 压 温 度 降 低3 0 以 上；b）加 入 温 拌 添 加 剂 的 沥 青 混 合 料，其 技 术 性 能 应 达 到 同 类 型 热 拌 沥 青 混 合 料 的 技 术 指 标；c）加 入 温 拌 添 加 剂 后 不 得 在 施 工 过 程 中 产 生 额 外 的 有 毒 有 害 气 体。5.1.2 表 面 活 性 温 拌 剂 应 满 足 如 下 技 术 要 求：a）表 面 活 性 温 拌 剂 宜 采 用 胺 类 表 面 活 性 剂。胺 类 表 面 活 性 温 拌 剂 有 两 种，一 种 是 搅 拌 缸 投 放 型，其 固 含 量 一 般 为 1 0%左 右。另 一 种 为 沥 青 罐 添 加 型，其 固 含 量 为 1 0 0%，其 技 术 要 求 见 表 1。b）为 确 保 温 拌 剂 的 有 效 性，温 拌 剂 应 在 密 闭 容 器 中 避 光 保 存。使 用 前 温 拌 剂 应 保 持 均 匀 状 态，没有 悬 浮 物 和 沉 淀 物。表 1 胺 类 表 面 活 性 温 拌 剂 技 术 要 求项 目 单位技术要求试验方法搅拌缸投放型 沥青罐添加型胺值A N m g/g 4 0 0 5 6 0 5 1 0 6 1 0 见附录C固含量 R%设计值 见附录 Cp H 值，2 5 9.5 1.0 1 1.5 1.0 见附录 C5.1.3 有 机 降 粘 温 拌 剂 应 满 足 如 下 技 术 要 求：a）有 机 降 粘 温 拌 剂 应 与 沥 青 的 相 容 性 良 好，宜 采 用 低 分 子 量 的 蜡 合 物 或 者 胺 基 化 合 物，其 技 术 要求 见 表 2。b）为 保 证 温 拌 剂 的 有 效 性，温 拌 剂 应 防 潮 避 光 保 存。表 2 有 机 降 粘 温 拌 剂 的 技 术 要 求项 目 单位 技术要求 试验方法熔融温度 7 5 1 1 0 G B/T 2 1 7 8 1-2 0 0 8掺有机降粘剂前后的基质沥青的粘温性能拌 和 粘 度 对 应 的 温 度 差 T-m i x 1 0T 0 6 2 5 碾 压 粘 度 对 应 的 温 度 差 T-c o m 1 06 0 对 应 的 粘 度 差 6 0 P a.s 3 05.2 沥 青 与 温 拌 沥 青5.2.1 根 据 湖 北 省 的 沥 青 路 面 使 用 性 能 气 候 分 区，温 拌 沥 青 混 合 料 所 用 的 沥 青 宜 采 用 7 0 号 A 级 道 路石 油 沥 青 或 者 S B S（I-D）类 改 性 沥 青，其 技 术 指 标 要 求 应 符 合 公 路 沥 青 路 面 施 工 技 术 规 范（J T G F 4 0）的 相 关 规 定（如 表 3）。5.2.2 温 拌 沥 青 宜 选 用 胺 类 表 面 活 性 型 温 拌 沥 青，其 技 术 指 标 除 应 符 合 表 3 的 相 关 规 定 外，还 应 符 合表 4 的 规 定。D B 4 2/T 7 5 4 2 0 1 145.2.3 现 场 制 造 的 温 拌 沥 青 宜 随 配 随 用，储 存 期 不 宜 超 过 1 5 天；工 厂 制 作 的 成 品 温 拌 沥 青 储 存 期 不 宜超 过 1 个 月。高 温 储 存 时，沥 青 罐 应 加 设 搅 拌 装 置 并 进 行 搅 拌。如 需 较 长 时 间 储 存 时，应 降 低 温 度 储 存。在 施 工 过 程 中 应 定 期 取 样 检 验 产 品 质 量，质 量 不 符 合 要 求 的 温 拌 沥 青 不 得 使 用。表 3 沥 青 的 技 术 要 求项 目 单位技术要求试验方法7 0 号 A 级沥青 S B S(I-D)改性沥青针入度（2 5,1 0 0 g,5 s）0.1 m m6 0 8 0 4 0 6 0 T 0 6 0 4针入度指数 P I-1.5+1.0 0 T 0 6 0 4延度（5 c m/m i n）c m1 0 延度 2 01 5 延度 1 0 05 延度 2 0 T 0 6 0 5软化点（环球法）4 6 6 0 T 0 6 0 6闪点（C O C）2 6 0 2 3 0 T 0 6 1 1溶解度（三氯乙烯）%9 9.5 9 9 T 0 6 0 7含蜡量（蒸馏法）%2.2 T 0 6 1 5动力粘度（6 0）P a.s 1 8 0 T 0 6 2 5运动粘度（1 3 5）P a.s 3 T 0 6 2 5储存稳定性离析（4 8 h 软化点差）2.5 T 0 6 6 1弹性恢复（2 5,1 0 c m）%7 5 T 0 6 6 2薄膜烘箱或旋转薄膜烘箱老化试验质量损失%0.8 1.0 T 0 6 0 9针入度比(2 5)%6 1 6 5 T 0 6 0 4延度 c m1 0 延度 6 5 延度 1 5 T 0 6 0 5表 4 胺 类 表 面 活 性 型 温 拌 沥 青 的 技 术 要 求项目 单位 技术要求 试验方法胺值A N m g/g 2.5 见附录C5.2.4 若 选 用 天 然 沥 青、橡 胶 沥 青 等 高 粘 度 胶 结 料，应 满 足 其 相 应 标 准 的 技 术 要 求。5.3 集 料5.3.1 粗 集 料 应 满 足 如 下 技 术 要 求：a）高 速 公 路 和 一 级 公 路 的 粗 集 料 应 采 用 两 级 及 两 级 以 上 带 除 尘 功 能 的 破 碎 机 破 碎，至 少 有 一 级 是采 用 带 整 形 功 能 的 反 击 破 或 圆 锥 破 等 破 碎 机。其 技 术 要 求 见 表 5。b）温 拌 沥 青 混 合 料 生 产 采 用 搅 拌 缸 投 放 型 表 面 活 性 温 拌 剂 时，不 宜 采 用 多 孔 性 集 料，粗 集 料 吸 水率 宜 2%。D B 4 2/T 7 5 4 2 0 1 15表 5 粗 集 料 的 技 术 要 求项 目 单位技术要求试验方法 高速公路、一级公路其他等级公路抗滑表层石料 其他层次石料石料压碎值%2 6 2 8 2 8 T 0 3 1 6洛杉矶磨耗损失%2 8 3 0 3 5 T 0 3 1 7磨光值P S V 4 2 T 0 3 2 1表观相对密度-2.6 0 2.5 0 2.4 5 T 0 3 0 4吸水率%2.0 3.0 3.0 T 0 3 0 4与沥青的粘附性7 0 号A 级沥青 4 级 4 级 4 级T 0 6 1 6S B S 改性沥青 5 级 5 级 5 级坚固性%1 2 1 2 T 0 3 1 4针片状颗粒含量%1 5 1 8 2 0 T 0 3 1 2软石含量%3 5 5 T 0 3 2 0水洗法 0.0 7 5 m m 颗粒含量%1 1 1 T 0 3 1 05.3.2 细 集 料 应 满 足 如 下 技 术 要 求：a）细 集 料 宜 采 用 石 灰 岩(或 粗 集 料 相 同 的 母 岩)加 工，且 经 过 除 尘 的 机 制 砂 和 石 屑；不 宜 采 用 天 然砂。机 制 砂 和 石 屑 级 配 应 符 合 公 路 沥 青 路 面 施 工 技 术 规 范（J T G F 4 0）的 要 求，其 技 术 要 求见 表 6。表 6 细 集 料 的 技 术 要 求项 目 单位技术指标试验方法高速公路、一级公路 其他等级公路表观相对密度 2.5 2.4 5 T 0 3 2 8坚固性（0.3 m m 部分）%1 2 T 0 3 4 0砂当量%6 0 5 0 T 0 3 3 4水洗法0.0 7 5 m m 颗粒含量%1 0 1 5 T 0 3 3 3棱角性 s 3 0 T 0 3 4 5亚甲蓝值 g/k g 2 5 T 0 3 4 6b）温 拌 沥 青 混 合 料 生 产 采 用 搅 拌 缸 投 放 型 表 面 活 性 温 拌 剂 时，不 宜 采 用 多 孔 性 石 料 生 产 的 细 集 料。c）细 集 料 料 堆 应 搭 建 遮 雨 棚。D B 4 2/T 7 5 4 2 0 1 165.4 填 料5.4.1 矿 粉 应 采 用 石 灰 石 或 者 岩 浆 岩 中 的 强 基 性 岩 石 等 憎 水 性 石 料 磨 细 而 成，原 石 料 中 的 泥 土 杂 质 应除 净。矿 粉 应 干 燥、洁 净，能 自 由 地 从 矿 粉 仓 流 出，其 质 量 应 符 合 表 7 要 求。表 7 矿 粉 的 技 术 要 求项 目 单位 技术指标 试验方法表观密度 t/m3 2.5 0 T 0 3 5 2含水量%1 T 0 1 0 3 烘干法粒度范围(通过率)0.6 m m%1 0 0T 0 3 5 1 0.1 5 m m%9 0 1 0 00.0 7 5 m m%7 5 1 0 0外观 无团粒结块亲水系数 1 T 0 3 5 3塑性指数%4 T 0 3 5 45.4.2 温 拌 沥 青 混 合 料 允 许 掺 加 约 1 2 的 I 级 钙 质 消 石 灰 粉 或 水 泥 替 代 部 分 填 料 作 为 抗 剥 离 措施。采 用 表 面 活 性 型 温 拌 技 术 时，一 般 不 宜 掺 加 水 泥 作 为 抗 剥 离 措 施。5.5 纤 维5.5.1 纤 维 稳 定 剂 可 选 用 木 质 素 纤 维、聚 酯 纤 维、矿 物 纤 维 等。其 技 术 指 标 见 表 8 表 1 0。表 8 木 质 素 纤 维 的 技 术 要 求项目 单位 技术指标 试验方法纤维长度 m m 6 G B/T 1 4 3 3 6灰分含量%1 8 5 J T/T 5 3 3-2 0 0 4冲气筛分析%通过0.1 5 m m 为 7 0 1 0 J T/T 5 3 3-2 0 0 4普通筛分析%通过0.8 5 m m 为 8 5 1 0通过0.4 2 5 m m 为 6 5 1 0通过0.1 0 6 m m 为 3 0 1 0J T/T 5 3 3-2 0 0 4p H 值 7.5 1.0 J T/T 5 3 3-2 0 0 4吸油率 不小于纤维质量的 5 倍 J T/T 5 3 3-2 0 0 4含水率%5 J T/T 5 3 3-2 0 0 4耐热性（2 1 0，2 h）颜色、体积基本无变化，热失重6 J T/T 5 3 3-2 0 0 4表 9 聚 酯 纤 维 的 技 术 要 求项 目 单位 技术指标 试验方法纤维类型 束状单丝纤维直径 m 1 0 2 5 G B/T 1 0 6 8 5纤维长度 m m 6 1.5 G B/T 1 4 3 3 6抗拉强度 M P a 5 0 0 G B/T 3 9 1 6断裂伸长率%1 5 G B/T 3 9 1 6耐热性（2 1 0，2 h）体积无变化、高温不变形 J T/T 5 3 4-2 0 0 4D B 4 2/T 7 5 4 2 0 1 17表 1 0 矿 物 纤 维 的 技 术 要 求项 目 单位 技术指标 试验方法纤维平均长度 m m 6 G B/T 1 4 3 3 6纤维平均直径 m 5 G B/T 1 0 6 8 5非纤维状材料的球状颗粒含量%通过0.2 5 m m 筛 8 5通过0.0 6 3 m m 筛 6 0J T/T 5 3 3-2 0 0 4p H 值 7 J T/T 5 3 3-2 0 0 4耐热性（2 1 0，2 h）颜色、体积基本无变化，热失重6 J T/T 5 3 3-2 0 0 45.5.2 纤 维 应 在 温 拌 条 件 下 能 充 分 分 散 均 匀，不 应 采 用 在 高 温 条 件 下 才 能 分 散 的 纤 维。5.5.3 使 用 纤 维 应 符 合 环 保 要 求，不 危 害 身 体 健 康。5.5.4 热 拌 沥 青 混 合 料 S M A 路 面 的 木 质 素 纤 维 掺 量 不 宜 低 于 混 合 料 质 量 的 0.3%，聚 酯 纤 维 不 宜 低 于混 合 料 质 量 的 0.2%，矿 物 纤 维 不 宜 低 于 混 合 料 质 量 的 0.4%。温 拌 条 件 下 沥 青 的 流 动 性 下 降，过 多 纤 维对 工 作 性 不 利。在 满 足 沥 青 混 合 料 设 计 性 能 的 基 础 上，根 据 沥 青 混 合 料 设 计 的 结 果，参 照 谢 伦 堡 析 漏 试验 和 肯 塔 堡 飞 散 试 验 结 果，酌 情 减 少 纤 维 用 量。6 配 合 比 设 计6.1 级 配 设 计6.1.1 温 拌 沥 青 混 合 料 矿 料 级 配 与 热 拌 沥 青 混 合 料 矿 料 级 配 要 求 相 同，其 级 配 应 符 合 公 路 沥 青 路 面设 计 规 范（J T G D 5 0）和 公 路 沥 青 路 面 施 工 技 术 规 范（J T G F 4 0）的 规 定。6.1.2 按 照 湖 北 省 的 沥 青 路 面 使 用 性 能 气 候 分 区，湖 北 省 的 温 拌 沥 青 混 合 料 宜 采 用 如 下 骨 架 结 构，其级 配 见 表 1 1 表 1 5，应 慎 用 温 拌 半 开 级 配 沥 青 碎 石（W-A M）结 构 和 温 拌 开 级 配 沥 青 碎 石（W-A T P B）结 构。表 1 1 温 拌 密 级 配 沥 青 混 合 料（W-A C）矿 料 级 配 范 围筛孔直径（m m）级配类型W-A C-2 5 C W-A C-2 0 C W-A C-1 6 C W-A C-1 3 C W-A C-1 0 C3 1.5 1 0 02 6.5 9 0 1 0 0 1 0 01 9 7 5 9 0 9 0 1 0 0 1 0 01 6 6 2 8 0 7 6 9 2 9 0 1 0 0 1 0 01 3.2 5 3 7 3 6 4 8 0 7 8 9 0 9 0 1 0 0 1 0 09.5 4 3 6 0 5 4 7 0 6 5 7 6 6 8 8 0 9 0 1 0 04.7 5 3 0 4 3 3 5 4 7 4 2 5 2 4 3 5 3 4 5 7 52.3 6 2 0 3 2 2 2 3 4 2 6 3 8 2 8 4 0 3 0 5 81.1 8 1 3 2 4 1 3 2 4 1 5 2 6 1 5 2 6 2 0 4 40.6 8 1 8 8 1 8 1 0 1 9 1 0 1 9 1 3 3 20.3 6 1 3 6 1 3 7 1 5 7 1 5 9 2 30.1 5 5 1 0 5 1 0 5 1 2 5 1 2 6 1 60.0 7 5 3 7 3 7 3 7 3 7 4 8D B 4 2/T 7 5 4 2 0 1 18表 1 2 温 拌 沥 青 玛 蹄 脂 碎 石（W-S M A）混 合 料 矿 料 级 配 范 围级配类型通过下列筛孔(m m)的质量百分率()2 6.5 1 9 1 6 1 3.2 9.5 4.7 5 2.3 6 1.1 8 0.6 0.3 0.1 5 0.0 7 5W-S M A-2 0 1 0 0 9 0 1 0 0 7 2 9 2 6 2 8 2 4 0 5 5 1 8 3 0 1 3 2 2 1 2 2 0 1 0 1 6 9 1 4 8 1 3 8 1 2W-S M A-1 6 1 0 0 9 0 1 0 0 6 5 8 5 4 5 6 5 2 0 3 2 1 5 2 4 1 4 2 2 1 2 1 8 1 0 1 5 9 1 4 8 1 2W-S M A-1 3 1 0 0 9 0 1 0 0 5 0 7 5 2 0 3 4 1 5 2 6 1 4 2 4 1 2 2 0 1 0 1 6 9 1 5 8 1 2W-S M A-1 0 1 0 09 0 1 0 02 8 6 0 2 0 3 2 1 4 2 6 1 2 2 2 1 0 1 8 9 1 6 8 1 3表 1 3 温 拌 开 级 配 排 水 式 磨 耗 层（W-O G F C）混 合 料 矿 料 级 配 范 围级配类型通过下列筛孔(m m)的质量百分率()1 9 1 6 1 3.2 9.5 4.7 5 2.3 6 1.1 8 0.6 0.3 0.1 5 0.0 7 5W-O G F C-1 6 1 0 0 9 0 1 0 0 7 0 9 0 4 5 7 0 1 2 3 0 1 0 2 2 6 1 8 4 1 5 3 1 2 3 8 2 6W-O G F C-1 3 1 0 0 9 0 1 0 0 6 0 8 0 1 2 3 0 1 0 2 2 6 1 8 4 1 5 3 1 2 3 8 2 6W-O G F C-1 0 1 0 0 9 0 1 0 0 5 0 7 0 1 0 2 2 6 1 8 4 1 5 3 1 2 3 8 2 6表 1 4 温 拌 密 级 配 沥 青 碎 石（W-A T B）混 合 料 矿 料 级 配 范 围级配类型通过下列筛孔(m m)的质量百分率()5 3 3 7.5 3 1.5 2 6.5 1 9 1 6 1 3.2 9.5 4.7 5 2.3 6 1.1 8 0.6 0.3 0.1 5 0.0 7 5W-A T B-4 0 1 0 09 0 1 0 07 5 9 26 5 8 54 9 7 14 3 6 33 7 5 73 0 5 02 0 4 01 5 3 21 0 2 58 1 85 1 43 1 02 6W-A T B-3 0 1 0 09 0 1 0 07 0 9 05 3 7 24 4 6 63 9 6 03 1 5 12 0 4 01 5 3 21 0 2 58 1 85 1 43 1 02 6W-A T B-2 5 1 0 09 0 1 0 06 0 8 04 8 6 84 2 6 23 2 5 22 0 4 01 5 3 21 0 2 58 1 85 1 43 1 02 6表 1 5 温 拌 密 级 配 超 薄 磨 耗 层 W-U T A C 矿 料 级 配级配类型通过下列筛孔(m m)的质量百分率()1 3.2 9.5 6.7 4.7 5 2.3 6 1.1 8 0.6 0.3 0.1 5 0.0 7 5W-U T A C-1 0 1 0 0 9 0 1 0 0 5 8 7 0 2 5 3 5 1 9 2 8 1 5 2 2 1 1 1 8 9 1 4 7 1 1 5 9D B 4 2/T 7 5 4 2 0 1 196.2 配 合 比 设 计 指 标6.2.1 温 拌 沥 青 混 合 料 设 计 按 照 公 路 沥 青 路 面 施 工 技 术 规 范（J T G F 4 0）规 定 的 目 标 配 合 比 设 计、生 产 配 合 比 设 计、生 产 配 合 比 验 证 的 三 阶 段 步 骤 进 行。6.2.2 温 拌 沥 青 混 合 料 设 计 宜 采 用 S u p e r p a v e 旋 转 成 型 方 法，可 采 用 马 歇 尔 击 实 成 型 方 法，当 采 用S u p e r p a v e 旋 转 成 型 方 法 设 计 温 拌 沥 青 混 合 料 时，仍 应 进 行 马 歇 尔 试 验 及 各 项 配 合 比 设 计 检 验。温 拌 沥青 混 合 料 设 计 方 法 按 附 录 A 执 行。6.2.3 温 拌 沥 青 混 合 料 的 马 歇 尔 设 计 指 标 和 体 积 指 标 与 同 类 型 的 热 拌 沥 青 混 合 料 的 马 歇 尔 设 计 指 标 和体 积 指 标 相 同，见 表 1 6 表 2 0。表 1 6 温 拌 密 级 配 沥 青 混 合 料（W-A C）的 马 歇 尔 设 计 指 标 与 体 积 指 标 要 求项目 单位技术要求W-A C-1 0W-U T A C-1 0W-A C-1 3 C W-A C-1 6 W-A C-2 0 C W-A C-2 5 C击实次数 双面次7 5马歇尔试件尺寸 m m 1 0 1.6 6 3.5稳定度 K N 8流值 0.1 m m普通沥青 2 0 4 0；改性沥青 2 0 5 0空隙率%3 6沥青饱和度%7 0 8 5 6 5 7 5 6 5 7 5 6 5 7 5 6 0 7 0矿料间隙率%1 5 1 4 1 3.5 1 3 1 2表 1 7 温 拌 沥 青 稳 定 碎 石（W-A T B）的 马 歇 尔 设 计 指 标 与 体 积 指 标 要 求项目 单位技术指标W-A T B-2 5 W-A T B-3 0 W-A T B-4 0击实次数 双面次7 5 1 1 2马歇尔试件尺寸 m m 1 0 1.6 6 3.5 1 5 2.4 9 5.3稳定度 K N 7.5 1 5流值 0.1 m m1 5 4 0 实测空隙率%3 6沥青饱和度%5 5 7 0矿料间隙率%1 2 1 1.5 1 1D B 4 2/T 7 5 4 2 0 1 11 0表 1 8 温 拌 沥 青 玛 蹄 脂 碎 石（W-S M A）的 马 歇 尔 设 计 指 标 与 体 积 指 标 要 求项目 单位技术指标W-S M A-1 0 W-S M A-1 3 W-S M A-1 6 W-S M A-2 0击实次数 双面次 7 5马歇尔试件尺寸 m m 1 0 1.6 6 3.5稳定度 K N 6空隙率%3 4.5沥青饱和度%7 0 8 5矿料间隙率%1 7 1 7 1 6.5 1 6谢伦堡析漏率%0.1肯塔堡飞散率%1 5粗骨料间隙率 V C A m i x%V C A D R C表 1 9 温 拌 开 级 配 排 水 式 沥 青 磨 耗 层（W-O G F C）的 马 歇 尔 设 计 指 标 与 体 积 指 标 要 求项目 单位技术指标W-O G F C-1 0 W-O G F C-1 3 W-O G F C-1 6击实次数 双面次 5 0马歇尔试件尺寸 m m 1 0 1.6 6 3.5稳定度 K N 3.5空隙率%1 8 2 2谢伦堡析漏率%0.3肯塔堡飞散率%2 0表 2 0 温 拌 密 实 型 超 薄 磨 耗 层（W-U T A C）的 马 歇 尔 设 计 指 标 与 体 积 指 标 要 求项目 单位技术指标W-U T A C-1 0击实次数 双面次 7 5马歇尔试件尺寸 m m 1 0 1.6 6 3.5稳定度 K N 7流值 0.1 m m4 0 5 0空隙率%4 6沥青饱和度%7 0D B 4 2/T 7 5 4 2 0 1 11 16.3 路 用 性 能 检 验温 拌 沥 青 混 合 料 的 W-A C、W-S M A、W-O G F C、W-U T A C 结 构 需 进 行 车 辙 性 能、水 稳 定 性 能 检 验，温 拌 沥 青 混 合 料 的 W-A C、W-S M A 结 构 宜 进 行-1 0 低 温 抗 裂 性 能、渗 水 性 能 检 验，其 技 术 指 标 见 表 2 1。表 2 1 温 拌 沥 青 混 合 料 路 用 性 能 技 术 要 求项目 参数 单位技术要求试验方法W-A C 结构 W-S M A结构W-O G F C结构W-U T A C结构 普通沥青 改性沥青车辙性能 6 0 动稳定度 次/m m 1 0 0 0 2 8 0 0 3 0 0 0 3 0 0 0 3 0 0 0 T 0 7 1 9水稳定性能浸水马歇尔试验残留稳定度比%8 0 8 5 8 0 8 0 8 0 T 0 7 0 9冻融劈裂试验残留强度比%7 5 8 0 8 0 8 0 7 5 T 0 7 2 9抗裂性能-1 0 破坏应变 2 0 0 0 2 5 0 0 2 5 0 0 T 0 7 1 5渗水性能 渗水系数 m l/m i n 1 2 0 1 2 0 8 0 T
