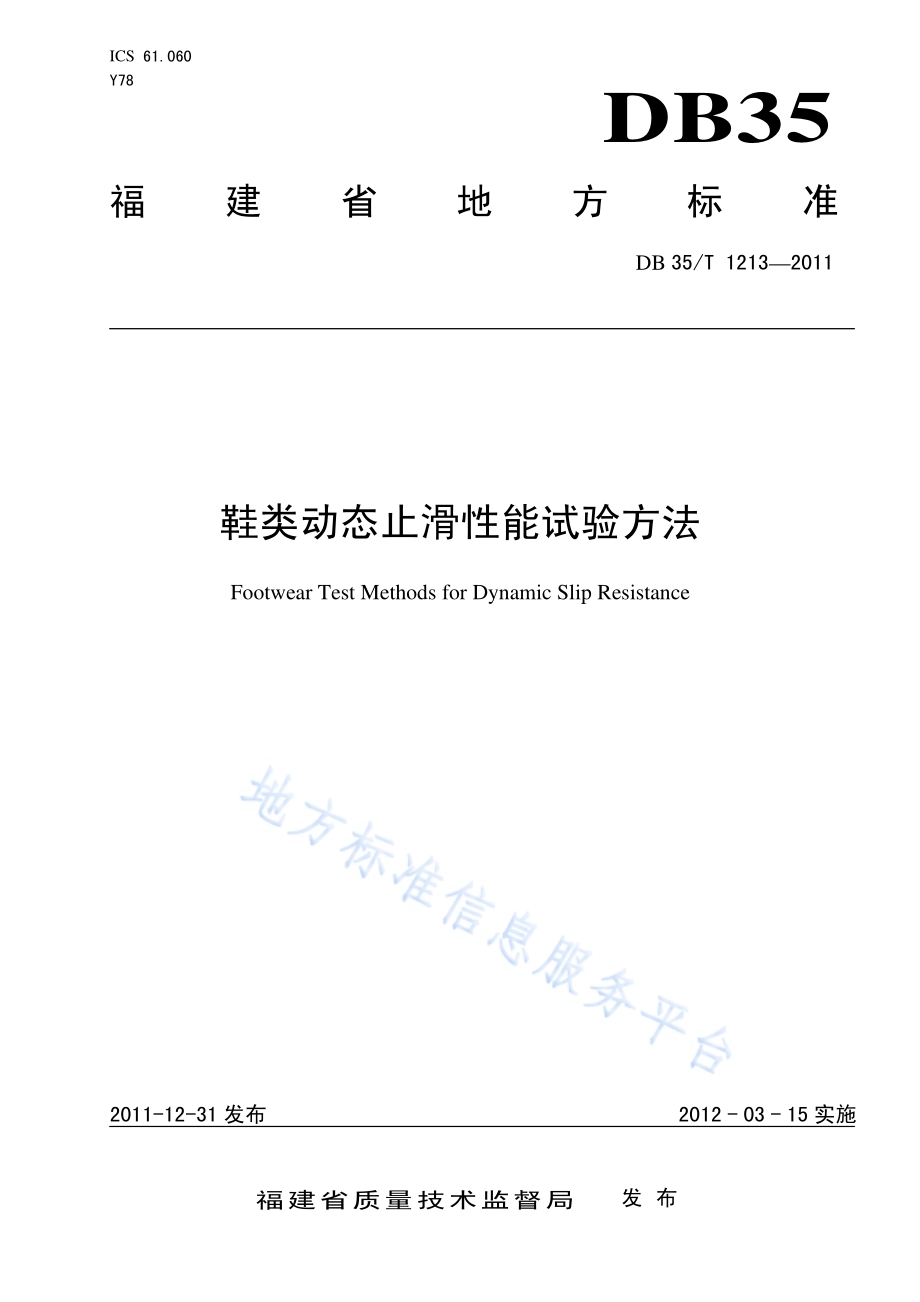

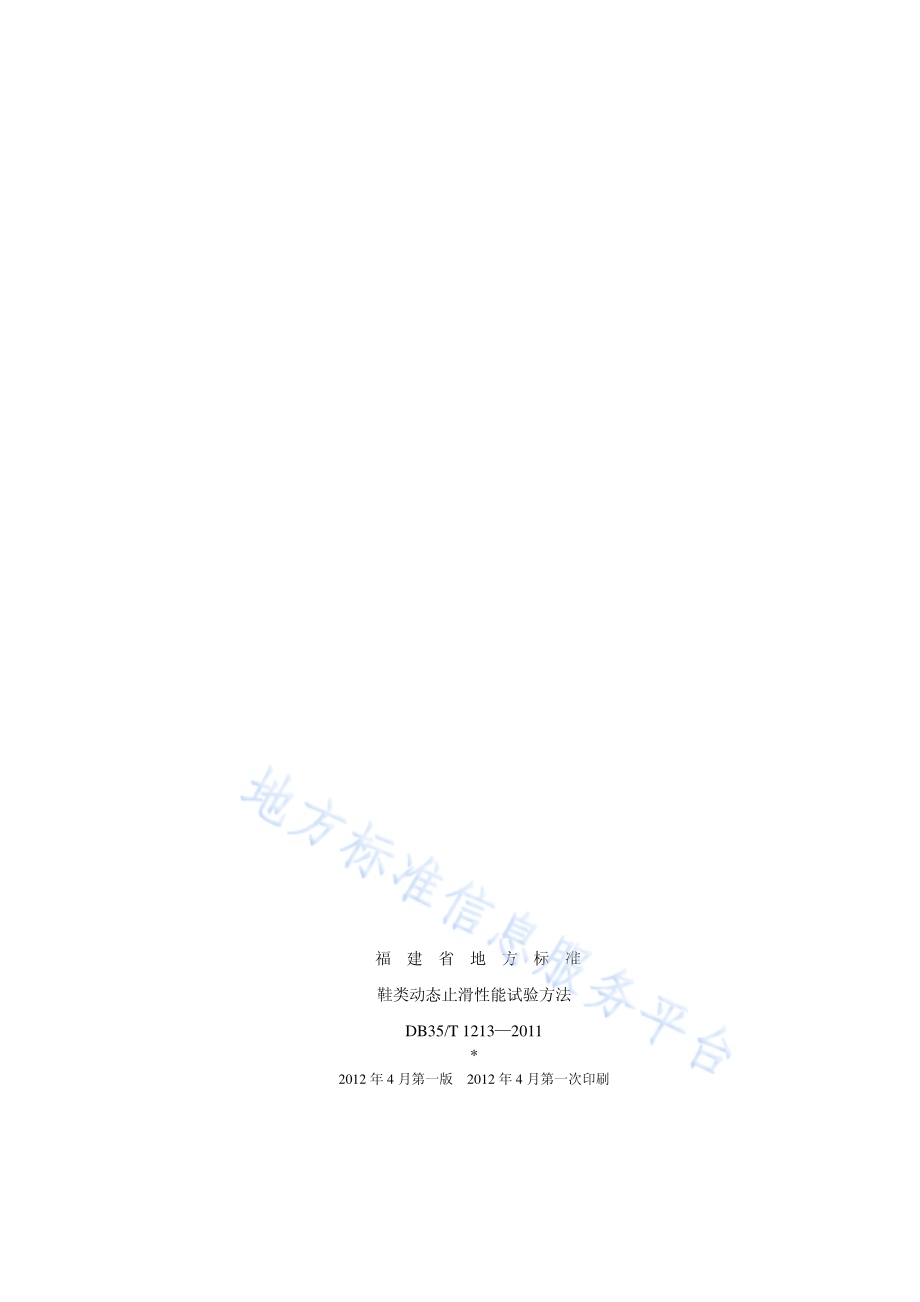

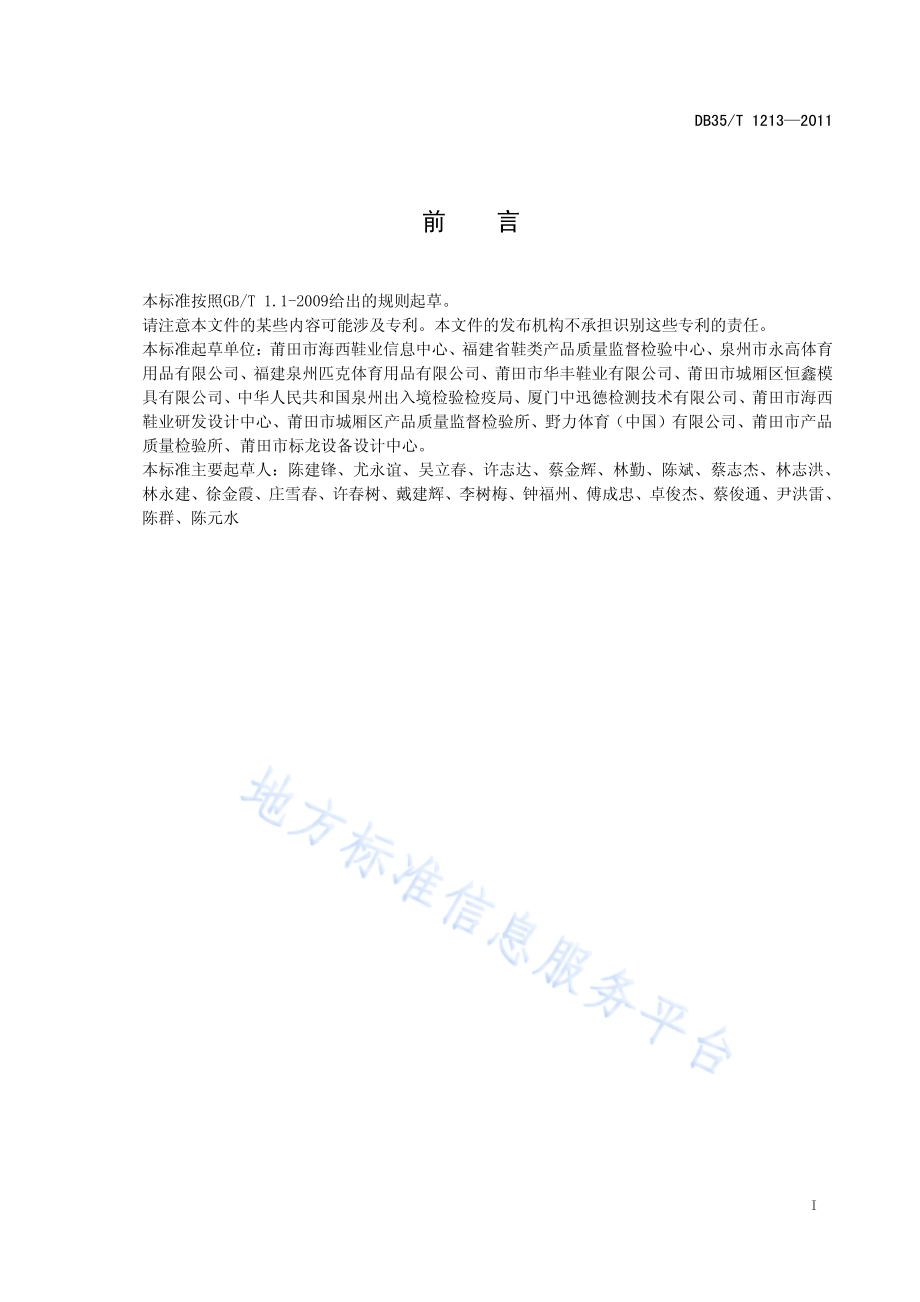

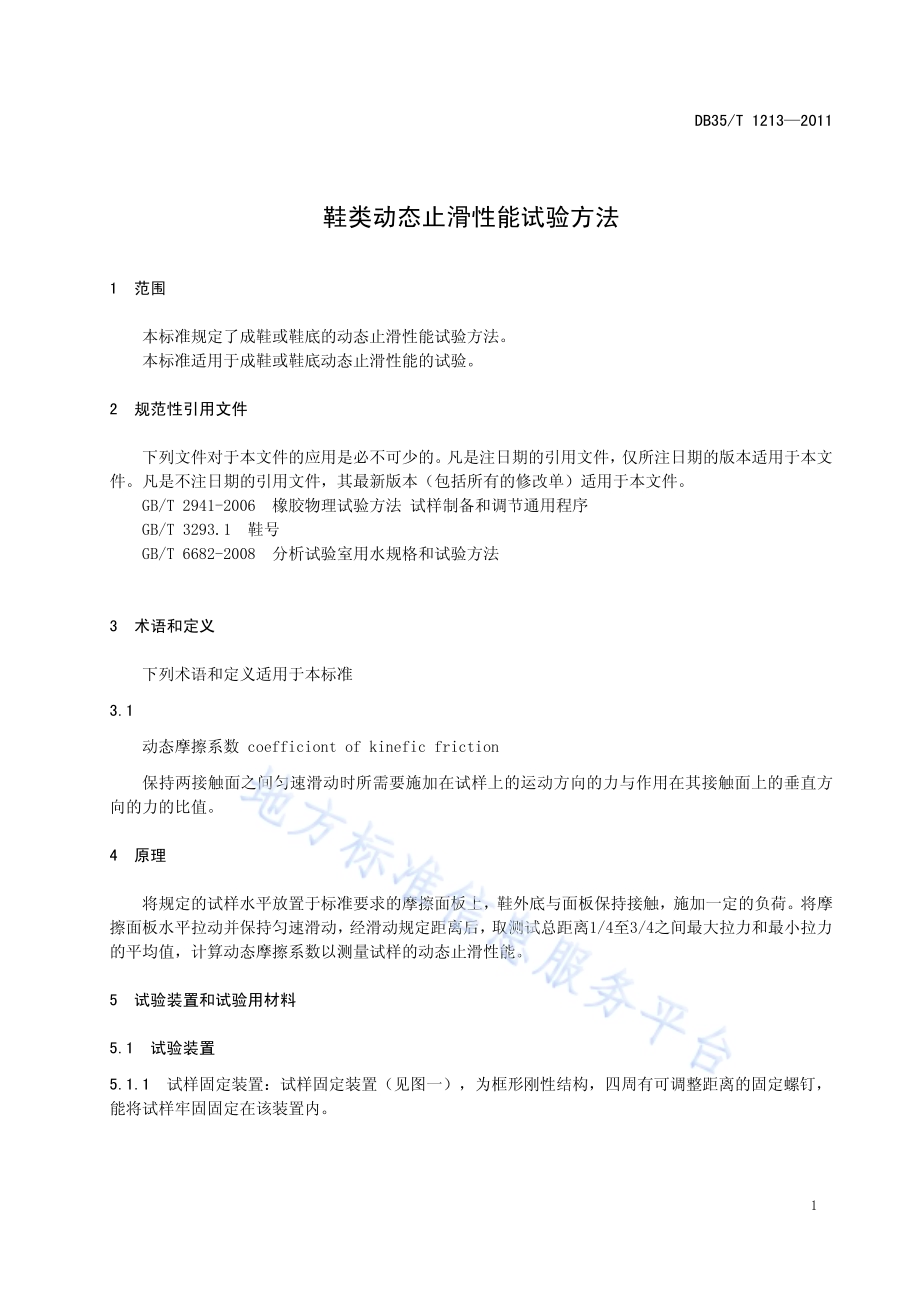

ICS 61.060 Y78 DB35 福建省地方标准 DB 35/T 12132011 鞋类动态止滑性能试验方法 Footwear Test Methods for Dynamic Slip Resistance 2011-12-31 发布 2012-03-15实施福建省质量技术监督局 发布 福建省地方标准 鞋类动态止滑性能试验方法 DB35/T 12132011*2012年 4月第一版 2012年 4月第一次印刷 DB35/T 12132011 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准起草单位：莆田市海西鞋业信息中心、福建省鞋类产品质量监督检验中心、泉州市永高体育用品有限公司、福建泉州匹克体育用品有限公司、莆田市华丰鞋业有限公司、莆田市城厢区恒鑫模具有限公司、中华人民共和国泉州出入境检验检疫局、厦门中迅德检测技术有限公司、莆田市海西鞋业研发设计中心、莆田市城厢区产品质量监督检验所、野力体育（中国）有限公司、莆田市产品质量检验所、莆田市标龙设备设计中心。本标准主要起草人：陈建锋、尤永谊、吴立春、许志达、蔡金辉、林勤、陈斌、蔡志杰、林志洪、林永建、徐金霞、庄雪春、许春树、戴建辉、李树梅、钟福州、傅成忠、卓俊杰、蔡俊通、尹洪雷、陈群、陈元水 DB35/T 12132011 1 鞋类动态止滑性能试验方法 1 范围 本标准规定了成鞋或鞋底的动态止滑性能试验方法。本标准适用于成鞋或鞋底动态止滑性能的试验。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2941-2006 橡胶物理试验方法 试样制备和调节通用程序 GB/T 3293.1 鞋号 GB/T 6682-2008 分析试验室用水规格和试验方法 3 术语和定义 下列术语和定义适用于本标准 3.1 动态摩擦系数 coefficiont of kinefic friction 保持两接触面之间匀速滑动时所需要施加在试样上的运动方向的力与作用在其接触面上的垂直方向的力的比值。4 原理 将规定的试样水平放置于标准要求的摩擦面板上，鞋外底与面板保持接触，施加一定的负荷。将摩擦面板水平拉动并保持匀速滑动，经滑动规定距离后，取测试总距离1/4至3/4之间最大拉力和最小拉力的平均值，计算动态摩擦系数以测量试样的动态止滑性能。5 试验装置和试验用材料 5.1 试验装置 5.1.1 试样固定装置：试样固定装置（见图一），为框形刚性结构，四周有可调整距离的固定螺钉，能将试样牢固固定在该装置内。DB35/T 12132011 2 底座摩擦面板固定螺试样试样高低调整螺上固定板施压器 图1 试样固定装置 5.1.2 驱动装置：用来驱动摩擦面板，保持试样与摩擦面板两者的相对运动速率稳定在（60020）mm/min。5.1.3 测量设备：能自动记录力值，测力传感器精度为 0.3%，记录反应时间小于 0.25s。5.1.4 摩擦面板：摩擦面板为浮法毛玻璃，厚（8.00.2）mm，面积不小于 1000.0mm280.0mm，镜面光泽度为 GS305。5.1.5 试验楦：与成鞋或鞋底同型号的鞋楦。5.1.6 蒸馏水：按 GB/T 6682-2008 中（二级）执行。5.1.7 乙醇：（505）%的水溶液 6 试验条件 6.1 试验环境（大气）试验温度为（202），相对湿度为（655）%。6.2 试样数量 试样数量为三只同款式同型号的成鞋或鞋底。6.3 试样鞋号码 按GB/T 3293.1执行：男鞋为255号，女鞋为235号，童鞋为170号。DB35/T 12132011 3 6.4 试样调节 按照GB/T 2941-2006规定试样在试验前应调节16h。6.5 试验速度和距离 滑动速度（60020）mm/min，滑动距离（60020）mm。6.6 试验垂直负荷 试验垂直负荷（含试样质量、试验楦质量试样固定装置质量及施压负荷）为：成人鞋试验（24510）N，童鞋试验（1255）N。6.7 试验楦的俯仰角 试验楦的俯仰角为0，即试样被水平地放在摩擦面板上。7 程序 7.1 干法程序 将试验楦装入成鞋中，或用胶水与鞋底相固定，用乙醇水溶液（5.2.2）清洗试样鞋外底和摩擦面板，然后自然干燥。将试样固定于试样固定装置中，再水平地放在摩擦面板上，测量试样和试样固定装置的质量，再施加相应的压力，使试样垂直负荷达到（6.6）的要求。启动驱动装置，摩擦面板向鞋头相反方向水平运动，记录测量周期内中间50%部分的水平摩擦力的最大值和最小值的平均值。每个试样重复试验四次。7.2 湿法程序 用乙醇水溶液（5.2.2）清洗试样鞋外底和摩擦面板，自然干燥后，将蒸馏水（5.2.1）均匀地喷洒在摩擦面板上，形成连续完整的水膜，将试样放上摩擦面板30s后开始试验，重复干法程序的步骤。8 结果计算 8.1 动摩擦系数（k）从自动记录图的中间50%（即将图表等分成四部分时，取中间的第二部分和第三部分）区域测定力轨迹的最大值和最小值，计算平均值S。MS=.(1)式中：试样的动摩擦系数；S水平方向摩擦力的四次数值的算术平均值，单位为牛顿（N）；M垂直负荷（试样质量+试样楦质量+试样固定装置质量+试验压力），单位为牛顿（N）8.2 结果显示 DB35/T 12132011 4 最终结果取三个试样的算术平均值，精确到小数点后第二位；每一试验数据对平均值的最大允许偏差为10%，如有超过者须重新试验。9 试验报告 试验报告包括如下内容：a)采用本标准名称及代号 b)试验样品名称、规格和生产厂家 c)试验种类（干法、湿法）d)试验环境条件 e)试验结果 f)试验日期 g)试验者 h)其他 _
