屋顶绿化技术规范DB41／T 796-2013.pdf

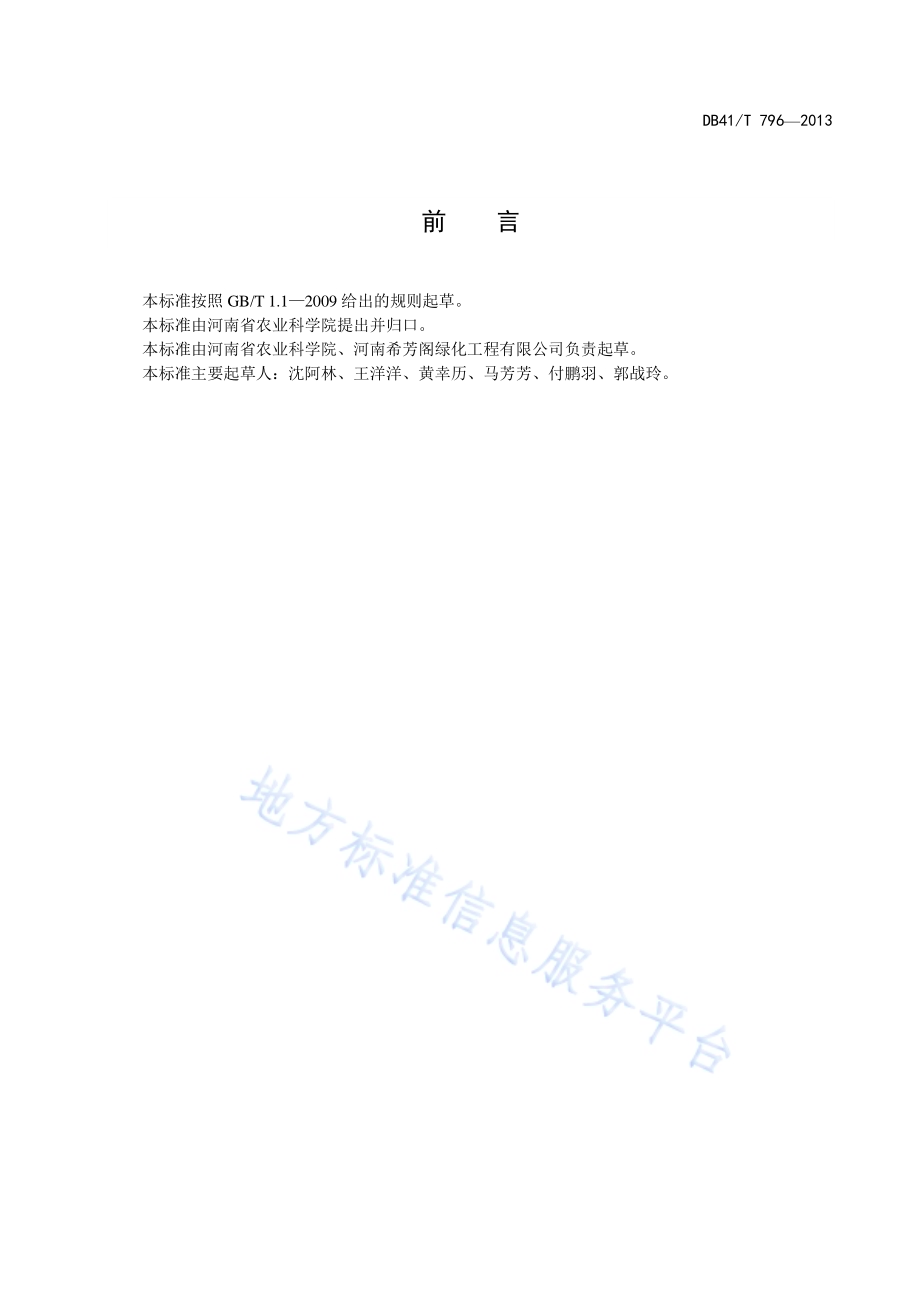

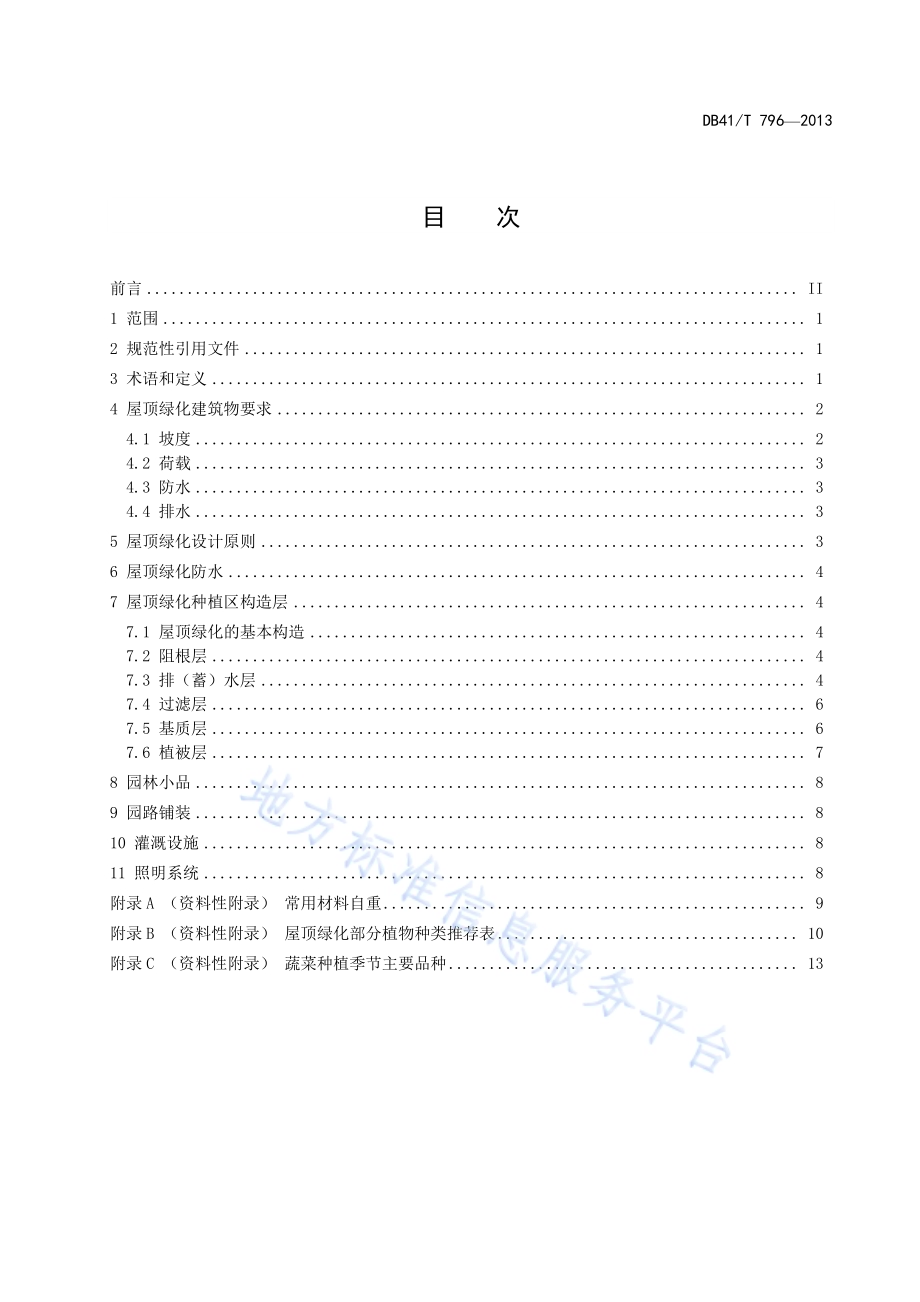

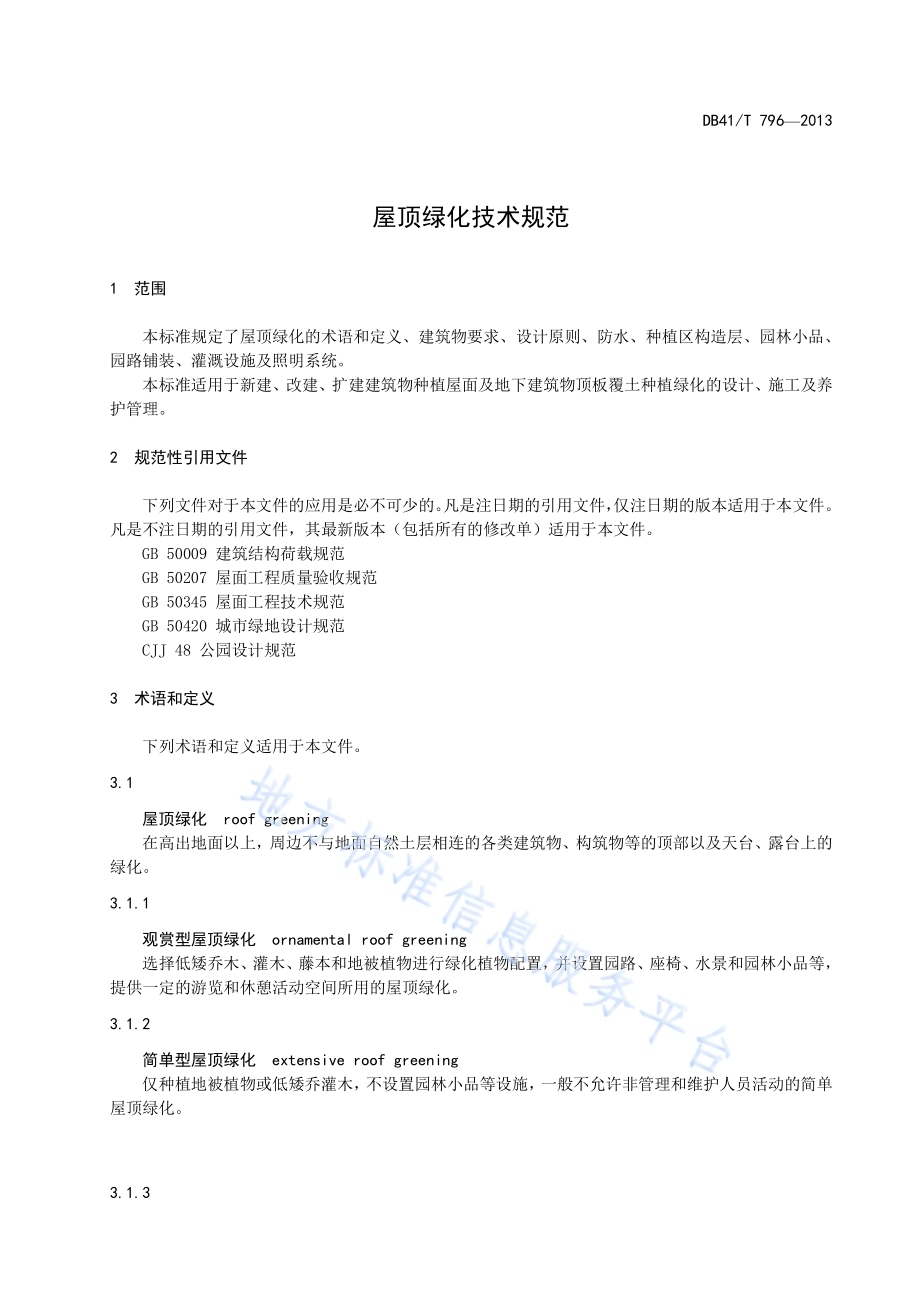

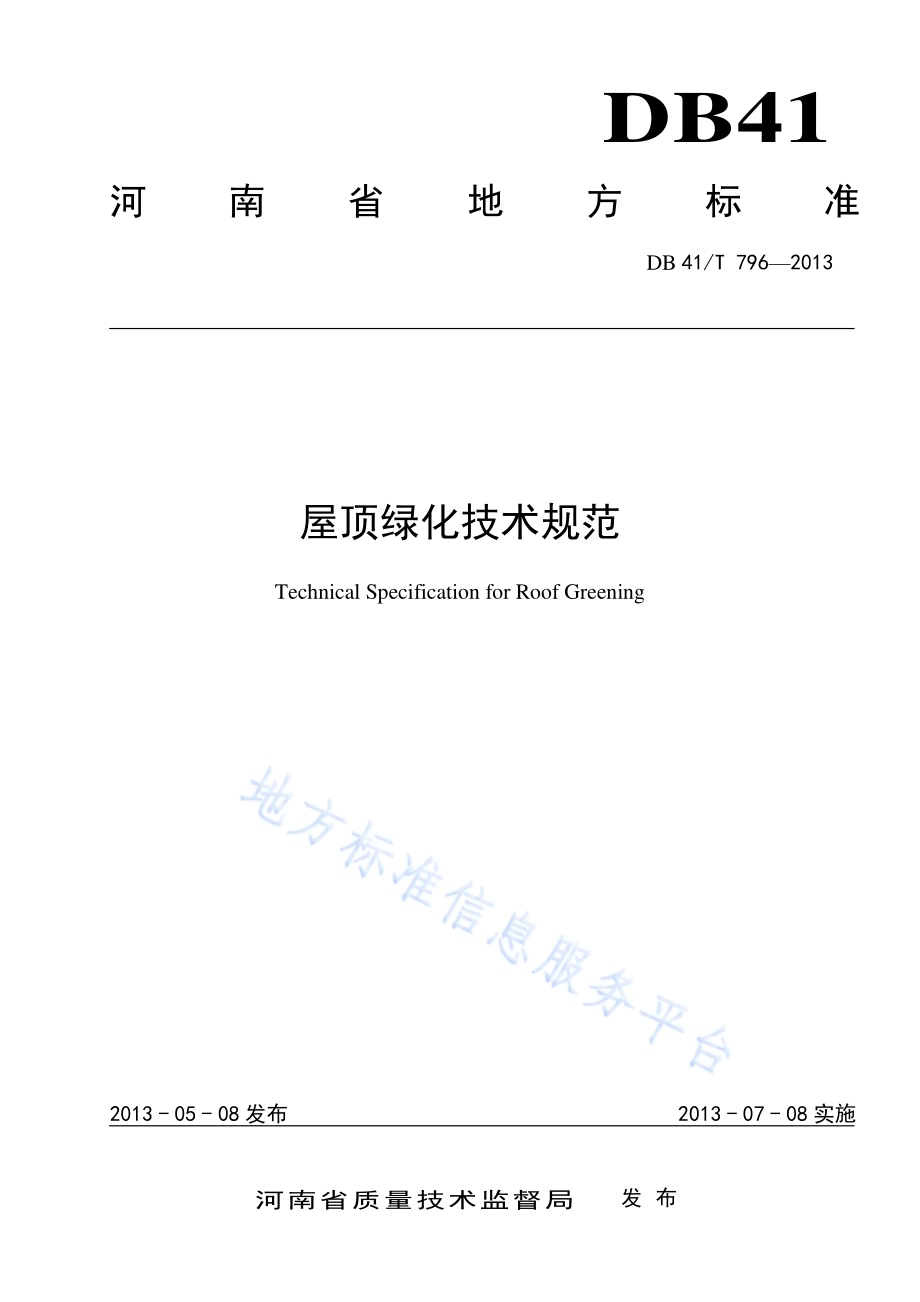

DB41 河 南 省 地 方 标 准 DB 41/T 796 2013 屋顶绿化 技术规范 Technical Specification for Roof Greening 2013-05-08 发布 2013-07-08 实施 河 南 省 质 量 技 术 监 督 局 发布 DB41/T 796 2013 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 屋顶绿化建筑物要求.2 4.1 坡度.2 4.2 荷载.3 4.3 防水.3 4.4 排水.3 5 屋顶绿化设计原则.3 6 屋顶绿化防水.4 7 屋顶绿化种植区构造层.4 7.1 屋顶绿化的基本构造.4 7.2 阻根层.4 7.3 排（蓄）水层.4 7.4 过滤层.6 7.5 基质层.6 7.6 植被层.7 8 园林小品.8 9 园路铺装.8 10 灌溉设施.8 11 照明系统.8 附录 A（资料性附录）常用材料自重.9 附录 B（资料性附录）屋顶绿化部分植物种类推荐表.10 附录 C（资料性附录）蔬菜种植季节主要品种.13 DB41/T 796 2013 前 言 本标准按照 GB/T 1.12009给出的规则起草。本标准由河南省农业科学院提出并归口。本标准由河南省农业科学院、河南希芳阁绿化工程有限公司负责起草。本标准主要起草人：沈阿林、王洋洋、黄幸历、马芳芳、付鹏羽、郭战玲。DB41/T 796 2013 屋 顶绿化 技术规范 1 范围 本标准规定了屋顶绿化的术语和定义、建筑物要求、设计原则、防水、种植区构造层、园林小品、园路铺装、灌溉设施及照明系统。本标准适用于新建、改建、扩建建筑物种植屋面及地下建筑物顶板覆土种植绿化的设计、施工及养护管理。2 规范性 引用 文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50009 建筑结构荷载规范 GB 50207 屋面工程质量验收规范 GB 50345 屋面工程技术规范 GB 50420 城市绿地设计规范 CJJ 48 公园设计规范 3 术语和 定义 下列术语和定义适用于本文件。3.1 屋顶绿 化 roof greening 在高出地面以上，周边不与地面自然土层相连的各类建筑物、构筑物等的顶部以及天台、露台上的绿化。3.1.1 观赏型 屋顶 绿化 ornamental roof greening 选择低矮乔木、灌木、藤本和地被植物进行绿化植物配置，并设置园路、座椅、水景和园林小品等，提供一定的游览和休憩活动空间所用的屋顶绿化。3.1.2 简单 型 屋顶 绿化 extensive roof greening 仅种植地被植物或低矮乔灌木，不设置园林小品等设施，一般不允许非管理和维护人员活动的简单屋顶绿化。3.1.3 DB41/T 796 2013 经济 型 屋顶 绿化 economic type of roof greening 选择蔬菜、低矮果树等粮食和经济作物，用于供给自己及社会日常生活需要的屋顶绿化。3.2 屋顶荷 载 roof load 通过屋顶的楼盖梁板传递到墙，柱及基础上的荷载。3.3 防水层 waterproof layer 能够隔绝水而不使水向建筑物内部渗透的构造层。3.3.1 耐根穿 刺防 水 层 root resistrant waterproof layer 使用耐根穿刺防水材料构成的防水层。3.4 阻根层 root-proof layer 为了防止植物根系穿透防水层而设的材料层。3.5 排（蓄）水 层 water drainage/retain layer 能排出渗入种植土中多余水分并具有蓄水功能的构造层。3.6 过滤 层 filtration layer 防止种植土流失又能使水渗透的构造层。3.7 基质层 substrate layer 具有一定的渗透性、蓄水能力和空间稳定性，满足植物生长的田园土、改良土和无机复合种植土。3.8 种植层 plant layer 种植植物的构造层。4 屋顶绿 化建 筑物 要求 4.1 坡度 4.1.1 平屋面适用于观赏型屋顶绿化、简单型屋顶绿化和经济型屋顶绿化，坡屋面适用于简单型屋顶绿化；4.1.2 坡度大于20%的坡屋面，或在其它溶氧仪导致土体滑动的因素时，应在表层土下加设防滑装置或将破屋面种植基质做成台阶式，每阶设计成花池状。4.1.3 坡度大于50%的坡屋面，不宜做屋顶绿化。DB41/T 796 2013 4.2 荷载 观赏型屋顶绿化屋顶设计，其屋面荷载应4.50kN/m2；简单型屋顶绿化屋顶设计，其屋面荷载应2.0kN/m2。经济型屋顶绿化设计，其屋面荷载3.0kN/m2。屋顶绿化设计时应与原设计单位沟通或由屋面荷载验算资质的相关单位进行复验，并出具证明。4.3 防水 屋顶绿化屋顶应达到GB 50207建筑二级防水标准，重要建筑应达到一级防水标准。4.4 排水 屋顶绿化屋顶应设计合理的排水系统，保证暴雨后1h内排水，在排水口应有过滤结构。5 屋顶绿 化 设 计原 则 5.1 屋顶承 重安 全原 则 既有建筑屋顶绿化设计时，应预先全面调查建筑结构等相关指标和技术资料，准确核算各项施工材料的重量和一次容纳游人的数量。荷载应在屋面结构承载力允许的范围内。5.2 种植比 例适 宜原 则 屋顶绿化要发挥绿化的生态效益，保证有足够的绿化面积，观赏型屋顶绿化绿化屋顶面积宜大于60%，简单型屋顶绿化绿化种植面积宜大于 80%以上，经济型屋顶绿化绿化面积宜大于 85%以上。5.3 屋顶绿 化与 建筑 物相 协调 原则 5.3.1 屋顶绿化宜与建筑物同步设计。5.3.2 进行绿化的建筑物屋顶应满足绿化对荷载、防水、防腐等功能的要求。5.3.3 应当遵循保护建筑物的原则，屋顶绿化不得破坏建筑物的结构、防水和排水等设施。5.3.4 屋顶绿化应注意与建筑物的景观协调。5.3.5 屋顶绿化应注意与设置在屋顶的其他设施相协调，为风机，冷却塔等设备预留维修通道和通风通道，应设计围挡减轻风机，冷却塔等设备对绿化种植的影响。5.4 屋顶防 护安 全原 则 5.4.1 屋顶绿化应保证与主要建筑物的原有的安全通道畅通。5.4.2 为防止高空物体坠落和保证游人安全，还应在屋顶周边设置高度为自站立平面起 1050 mm 以上的挡墙或防护围栏。5.4.3 要注意植物和设施的固定安全，防止高空坠物。5.5 荷载计 算 5.5.1 荷载的计算应按 GB 50009规定执行。5.5.2 荷载的计算应同时考虑永久荷载(如结构自重、土压力、预应力等)，可变荷载(如屋面活荷载、风荷载等)和偶然荷载(如地震、撞击力等)。5.5.3 植物的重量应考虑植物种植后生长的重量增加值。5.5.4 确定屋面活荷载应考虑因栽植土层蓄水及产生积水引起的荷载变化。应采取构造措施防止因屋面排水不畅，堵塞引起的积水荷载。5.5.5 应考虑因大风引起的风荷载。DB41/T 796 2013 5.6 荷载分 布 5.6.1 屋顶绿化种植和小品的布局，应与屋面结构相适应，荷载分布要均匀，宜将亭、雕塑、水池、小品等荷载较大的构件设置在承重墙或柱的位置，小乔木、荷载较大的乔灌木应种植在承重的柱和大梁上，并不得迁移变更位置，荷载应在屋面结构承载力允许的范围内。5.6.2 屋顶绿化的种植土配比，植物选择及各类设施应按照轻量化的要求进行设计，控制种植槽高度和蓄水层深度。6 屋顶绿 化防 水 6.1 屋顶绿化设计时应进行防水检测，并满足 GB 50207相关规定。6.2 新建筑物与屋顶绿化同步设计时，应在建筑设计时预设管线、亭、台、花架、立柱等设施的基础预埋件和固定桩等。伸出屋面的管道，设备或预埋件等，须在防水层施工前安设完毕。现有建筑屋面改造为观赏型屋顶绿化时，如各类小品设施的基础预埋件和固定桩等施工破坏原有防水层的，原防水层须拆除重修，重修应符合 GB 50345 的验收标准。现有建筑屋面为倒置屋面时，应重新做防水。6.3 女儿墙泛水处的防水层在立面的高度不应小于 300 mm。6.4 屋面防水层完工后，不得在其上凿孔打洞或重物冲击。7 屋顶绿 化种 植区 构造 层 7.1 屋顶绿 化的 基本 构造 屋面种植区构造层由下至上分别由防水层（阻根层）、排（蓄）水层、过滤层、基质层、种植层等组成。园路及硬质铺装区构造层由下至上分别由防水层、（排水层）、轻质垫层、粘贴层、饰面层等组成。构造剖面示意图见图1、图2。7.2 阻根层 7.2.1 阻根层铺设在防水层上，排（蓄）水层下，宜选用同时具有防水功能的卷材，接缝应做处理，并向建筑侧墙立面延伸 150 mm200 mm，防止根从接缝处穿入屋顶构造层。7.2.2 应选用轻质防腐，可防根刺破的材料，7.2.3 防水层已具备阻根功能的，可不设计阻根层。7.2.4 绿化种植根系不发达的植物时，可不设计阻根层。7.3 排（蓄）水 层 7.3.1 应根据屋面找坡、植物配置、布局，在过滤层下设置集水口、排（蓄）水层、水平集水管和排水孔，连接到原有建筑物排水口，组成排水系统。DB41/T 796 2013 1防水层(阻根层)；2排（蓄）水层；3过滤层；4基质层；5种植层；6地下支撑；7轻质垫层；8黏贴层；9饰面层；10排水口；11检修口 图1 屋顶 绿化 种植 区暗 排 水构造 层剖 面示 意图 1防水层(阻根层)；2排（蓄）水层；3过滤层；4基质层；5种植层；6轻质垫层；7黏贴层；8饰面层；9排水沟；10排水口；图 2 屋顶 绿化 种植 区明 排 水构造 层剖 面示 意图 DB41/T 796 2013 7.3.2 排（蓄）水层选用疏排（蓄）水板材、陶粒、轻质人工砾石（粒径 20 mm30 mm）和排水管等不同的排水形式，迅速排出多余水分，改善基质的通气状况，并可蓄存少量水分。7.3.3 屋面面积大于 200 m2或为反梁设计时，排（蓄）水层宜分区设置，每区设一个排水孔，排水孔处应置纤维袋装级配人造轻质砾石或加格栅水篦。7.3.4 排（蓄）水层选用陶粒或其他轻质人工砾石等粒状材料时，厚度不应小于 50 mm。7.3.5 明排水时，应在种植区和女儿墙之间设置不大于 300 mm 的外围排水沟。7.3.6 应根据集水口，排水口设置观察口，用于检查屋顶排水系统的通畅情况，防止堵塞造成水浸。7.4 过滤层 7.4.1 过滤层铺设在排（蓄）水层上，基质层下，搭接缝的有效宽度不宜小于 200 mm，并向建筑侧墙面延伸至基质表层下方50 mm 处。7.4.2 过滤层应选用既能透水又能隔绝种植土细小颗粒的防腐材料。7.5 基质层 7.5.1 屋顶绿化基质荷重应根据湿容重进行核算，应控制在建筑荷载允许的范同内。7.5.2 基质层宜选用质量轻、通透性好、持水量大、酸碱度适宜、清洁无毒的轻质配方土壤。常用基质材料的容重参见表1，常用基质类型和配制比例参见表 2，其他常用材料自重参见附录A。表1 几种 栽培 基质 的理 化性质 表 基质名称 容重，g/cm3 持水量 通气孔隙%pH 干 湿 浙江山泥 1.05 1.56 51 5.8 5.31 东北泥炭（高位）0.14 0.66 52 28.9 5.61 江苏泥炭（低位）0.97 1.52 55 5.4 5.49 堆腐木屑 0.36 0.84 48 5.4 5.2 谷壳 0.12 0.28 16 56.6 7.1 蛭石 0.33 0.88 55 11.6 7.7 珍珠岩 0.23 0.83 60 13.5 8.2 煤渣(13mm)0.78 0.95 17 38.1 8.3 河砂(0.52mm)1.68 1.98 30 8.2 7.79 焦糠 0.24 0.79 55 29.7 7.72 1/2 泥炭1/2 木屑（体积比）0.59 1.25 66 5.7 6.7 1/2 木屑1/2 谷壳(体积比)0.2 0.73 53 17.9 7.06 1/2 蛭石1/2 珍珠岩（体积比）0.28 0.77 49 5.8 7.59 1/2 木屑1/2 土壤（体积比）0.69 1.38 69 6.4 7.39 1/2 土壤1/2 砻糠灰（体积比）0.71 1.31 60 7.2 7.72 DB41/T 796 2013 表2 常用 基质 类型 和配 制比例 参考 基质类型 主要配比材料 配制比例（体积比）湿重，g/cm3 改良土 田园土，轻质骨料 1：1 1.2 腐叶土，蛭石，沙土 7：2：1 0.781 田园土，草炭，（蛭石和肥）4：3：1 1.11.3 田园土，草炭，松针土，珍珠岩 1：1：1：1 0.781.1 田园土，草炭，松针土 3：4：3 0.780.95 轻砂壤土，腐殖土，珍珠岩，蛭石 2.5：5：2：0.5 1.1 轻砂壤土，腐殖土，蛭石 5：3：2 1.11.3 田园土，稻壳，腐叶土 1：1：1 0.751.2 超轻量基质 无机介质 0.450.65 7.5.3 基质层进行地形设计时应结合荷载要求，排水条件，景观布局和不同植物对基质厚度的要求统一考虑。7.5.4 植物栽培基质的最小厚度应符合表 3的要求。表3 植物 栽培 基质 厚度 7.6 植被层 7.6.1 主要种植 形式 7.6.1.1 种植设计的一般规定应符合 GB 50420和CJJ 48种植设计的规定。7.6.1.2 在种植区通过种植，铺设植生带和播种等形式种植的各种植物，包括乔木、灌木、地被植物、攀援植物等。7.6.1.3 根据屋顶荷载和使用要求，可容器种植组合形式在屋顶上布置观赏植物，简单型屋顶绿化可利用耐旱草、地被、灌木或可匍匐的攀援植物进行屋顶覆盖绿化。7.6.1.4 以突出生态效益和景观效益为原则，条件许可的情况下，植物配置应以复层结构为主，由小型乔木、灌木和地被植物组成。7.6.2 植物选择 7.6.2.1 原则上应以低矮小乔木、灌木、地被植物和攀援植物等为主，专门进行加强的荷载设计及支撑系统设计时才可种植大型乔木，乔木的高度不宜超过 2.5 m。7.6.2.2 应选择生长较慢、耐修剪、抗风、耐旱、耐高温的植物。应以乡土植物为主，利用丰富的植物色彩来渲染建筑环境。7.6.2.3 不宜选用主根发达，根系穿刺性较强的植物，防止植物根系穿透建筑防水层。7.6.2.4 河南地区屋顶绿化部分植物种类见附录 B。7.6.3 植物防 风支 护技 术 植物类型 植物高度，cm 基质厚度，cm 简单式屋顶绿化草本，地被植物 520 5 观赏型屋顶绿化草本，地被植物 2050 1020 小灌木 50150 3040 大灌木 150200 4050 小型乔木 200300 5060 DB41/T 796 2013 7.6.3.1 种植高于2 m 的植物应采用防风支护技术。7.6.3.2 防风支护措施包括低层和高层两种支柱。7.6.3.3 设置支柱须注意不破坏过滤层、阻根层和防水层。7.6.3.4 屋顶局部常发生强风的地方，应设计防风栅栏。8 园林小 品 8.1 观赏型屋顶绿化可根据屋顶荷载和使用需求，适当设置亭、廊、花架、景石、水景等园林小品。8.2 园林小品应在保证牢固，安全的前提下，采用轻质结构布置在建筑承重结构上，符合荷载要求。8.3 园林小品的基础，应在建筑结构设计时统一考虑，在防水层施工前完成或单独做防水处理。9 园路铺 装 9.1 材料选择以轻型，防滑材质为宜。9.2 园路可用作收集屋面水的排水沟。9.3 园路与绿化表面相差高度较大时，根据设计可选用轻质垫层垫高路面。10 灌溉设施 10.1 屋顶绿化根据需要设置浇灌设施。10.2 宜采用节水设施，宜采用滴灌系统。10.3 可安装蓄水装置，收集降水和灌溉水，过滤后再次利用。11 照明系 统 屋顶绿化根据功能需求设置照明系统。DB41/T 796 2013 A A 附 录 A（资料 性附 录）常用材 料自 重 常用材料容重见表A.1。表A.1 常 用材 料 容 重 名称 容重，kN/m3 备注 混凝土 2225 因混凝土配方不同有差异 加气混凝土 5.57.5 单块 红砖 1822 水泥砂浆 20 木材 411 因含水量，品种不同 钢材 78.5 普通玻璃 25.6 花岗石，大理石 28 泥炭土 7.5 珍珠岩 6 蛭石 6 稻壳 2.6 腐殖土 1516 壤土 16 砂子 12.2 干，松 沼渣 2.8 炉渣 7.88.5 稻壳 1.2 蘑菇渣 4.1 注：其他的材料自重见 GB 50009附录A。DB41/T 796 2013 B B 附 录 B（资料 性附 录）屋顶绿 化部 分植 物种 类推 荐表 屋顶绿化部分植物种类推荐参见表B.1B.4。表B.1 小乔木 序号 中文名 拉丁名 序号 中文名 拉丁名 1 桂花 Osmanthus fragrans(thunb.)Lour.2 海棠 Malus spectabilis(Ait.)Borkh.3 白玉兰 Magnolia denudate Desr.4 紫玉兰 Magnolia liliflora Desr.5 油松 Osmanthus fragrans(thunb.)Lour.6 紫叶李 Prunus ceraifera cv.Pissardili 7 海棠 Malus spectabilis(Ait.)Borkh.8 樱花 Prunus serrulata 9 山楂 Crataegus pinnatifida 10 桧柏 Sabina chinensis 表B.2 灌木 序号 中文名 拉丁名 序号 中文名 拉丁名 1 珊瑚树 Viburnum odoratissimum Ker-Gawl.var.awabuki(K.Koch)zabel ex Rumpl.2 紫荆 Cercis chinensis Bunge 3 紫薇 Lagerstroemia indica L.4 黄栌 Cotinus coggyria Scop.5 木槿 Hibiscsus syriacus L.6 郁李 Prunus japonica Thunb.4 金银木 Lonicera maackii(Rupr.)Maxim.8 碧桃 Amygdalus persica L.var.persica f.duplex Rehd.9 石榴 Punica granatum L.10 棕榈 Trachycarpus fortunei(Hook.)H.Wendl.11 海桐 Pittosporum tobira(Thunb.)Ait 12 无刺 枸骨 Ilex cornuta varfortunei 13 丝兰 Yucca smalliana Fern.14 天目 琼花 Viburnum sargentii 15 腊梅 Chimonanthus praecox(L.)Link 16 迎春 Jasminum nudiglorum Lindl.17 迎夏 Jasminum mesnyi Hance 18 月季 Rose chinen-sis Jacp.19 小叶女贞 Ligustrum quihoui Carr.20 金叶 女贞 Ligustrum vicaryi Hort.21 锦带花 Weigela florida(Bunge)A.DC.22 火棘 Pyracantha fortuneana(Maxim.)Li 23 榆叶梅 Amygdalus triloba(Lindl.)Ricker 24 贴梗 海棠 Chaenomeles speciosa(Sweet)Nakai 25 柳叶绣 线菊 Spiraea salicifolia L.26 重瓣 棣棠 Kerria japonica(L.)DC.f.pleniflora(Witte)Rehd.DB41/T 796 2013 表 B.2（续）序号 中文名 拉丁名 序号 中文名 拉丁名 27 阔叶十大功劳 Mahonia bealei(Fort.)Carr.28 南天竹 Nandina domestica Thunb.29 红瑞木 Cornus alba L.30 黄刺玫 Rosa xanthina Lindl.31 玫瑰 Rosa rugosa Thunb.32 紫丁香 Syringa oblate Lindl.33 连翘 Forsythia suspense(Thunb.)Vahl 34 白丁香 Syringa oblate Lindl.Var.alba Rehd.35 小檗 Berberis thunbergii DC.36 石楠 Photinia serrulata Lindl.37 金钟花 Forsythia viridissima Lindl.38 紫叶 小檗 Berberis thunbergii DC.cv.Atropurea 39 金心大叶黄杨 Euonymus japonicus Thunb.cv.Aureo-variega-tus 40 梅花 Armeniaca mume Sieb.(Prunus mume Sieb.et Zucc.)41 桃叶洒金珊瑚 Aucuba japonica Variegata 42 金丝桃 Hypericum monogynum L.43 八角金盘 Fatsia japonica(Thunb.)Decne.et Planch.表B.3 藤本植物 序号 中文名 拉丁名 序号 中文名 拉丁名 1 葡萄 Vitis vinifera L.2 紫藤 Wisteria sinesis Sweet.3 木香 Rosa banksiae Ait.4 凌霄 Campsis grandiflora(Thunb.)Schum.5 扶芳藤 Euonymus fortunei(Turcz.)Hand.Mazz.表B.4 草本植物 序号 中文名 拉丁名 序号 中文名 拉丁名 1 美人蕉 C.generalis(C.eneralis)2 大丽花 Dahlia piannata Cav.3 芍药 Paeonia lactiflora Pall.4 虞美人 Papaver rhoeas Linn.5 百日草 Zinnia elegans 6 菊花 Dendranthema grandiflorum 7 麦冬 Ophiopogon japonicus(Linn.f.)Ker-Gawl.8 葱兰 Zephyranthes candida 9 酢酱草 Oxalis corniculata Linn.10 石竹类 Caryophyllaceae 11 鸢尾 Iris tectorum Maxim.12 玉簪 Hosta plantaginea(Lam.)Aschers.13 萱草 Hemerocallis fulva(Linn.)Linn.14 唐菖蒲 Gladiolus gandavensis Van Houtte 15 白三叶 Trifoliumrepens 16 睡莲 Nymphaea tetragona Georgi 17 常春藤 Hedera nepalensis K,Koch var.sin ensis 18 射干 Belamcanda chinensis(L.)Redout DB41/T 796 2013 表B.4（续）序号 中文名 拉丁名 序号 中文名 拉丁名 19 五叶地锦 P.thomsoni 20 胭脂红景天 Sedum spurium cv.Coccineum 21 八宝景天 Sedum spectabile Boreau 22 佛甲草 Sedum lineare Thunb 23 凹叶景天 Sedum emarginatum Migo 24 遍地 黄金 Arachis duranensis 25 薄雪万 年草 Sedum hispanicum 26 阔叶 景天 Sedum roborowskii Maxim.DB41/T 796 2013 C C 附 录 C（资料 性附 录）蔬菜种 植季 节主 要品 种 蔬菜种植季节主要品种有：南瓜、南瓜、西红柿、韭菜、菜椒、冬瓜、苦瓜、丝瓜、四季豆、空心菜、葛薯、苋菜、小白菜、罗卜、苋菜、四季葱、胡萝卜、洋葱头、生菜、菠菜、大白菜、芥兰、菠菜、包菜、秋黄瓜、四季蒜等。注：冬季种植蔬菜等经济型作物可增设保温性设施，覆地膜或搭建种植棚等。_
