一类热塑性聚酰亚胺树脂DB22／T 1944-2013.pdf

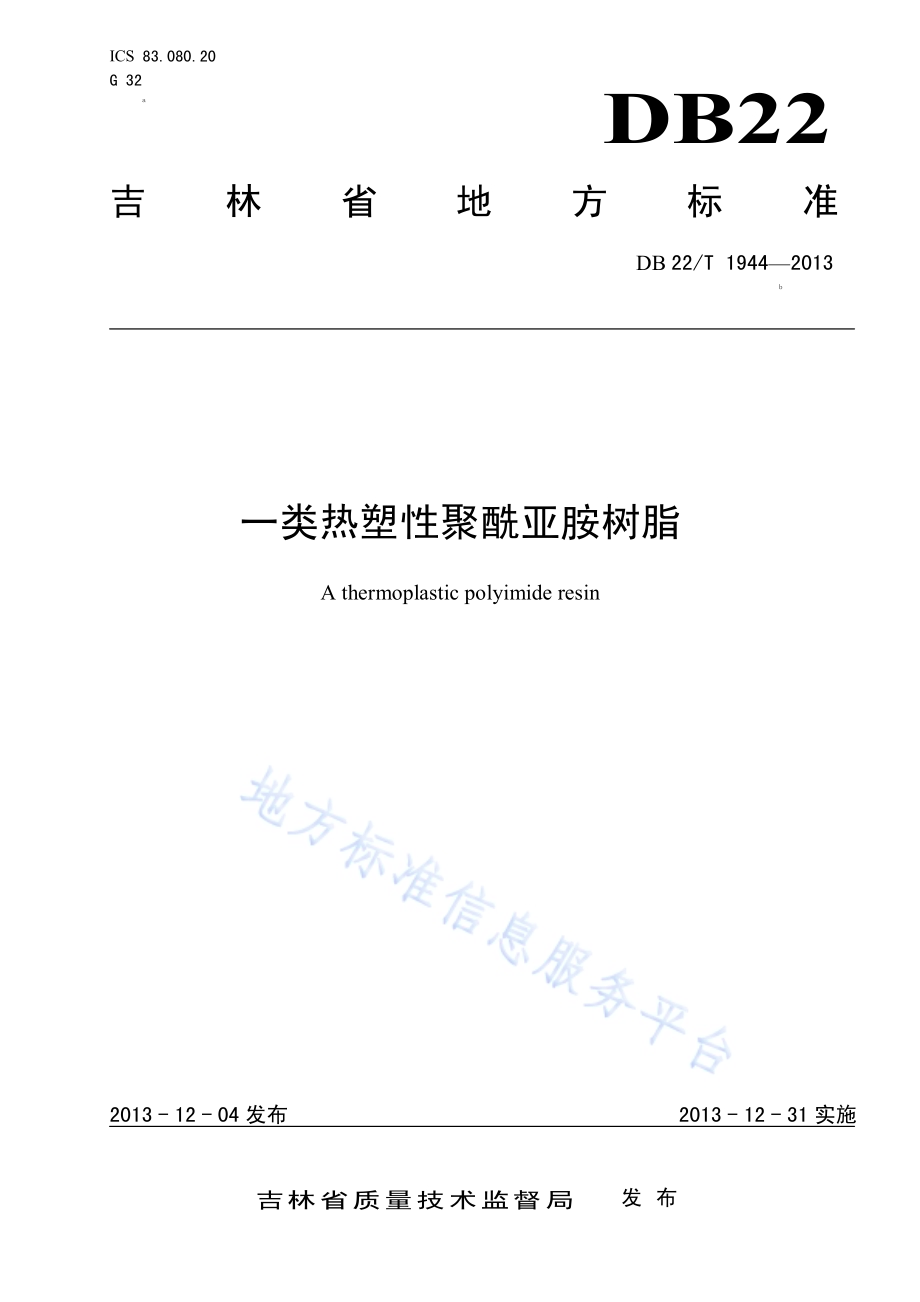

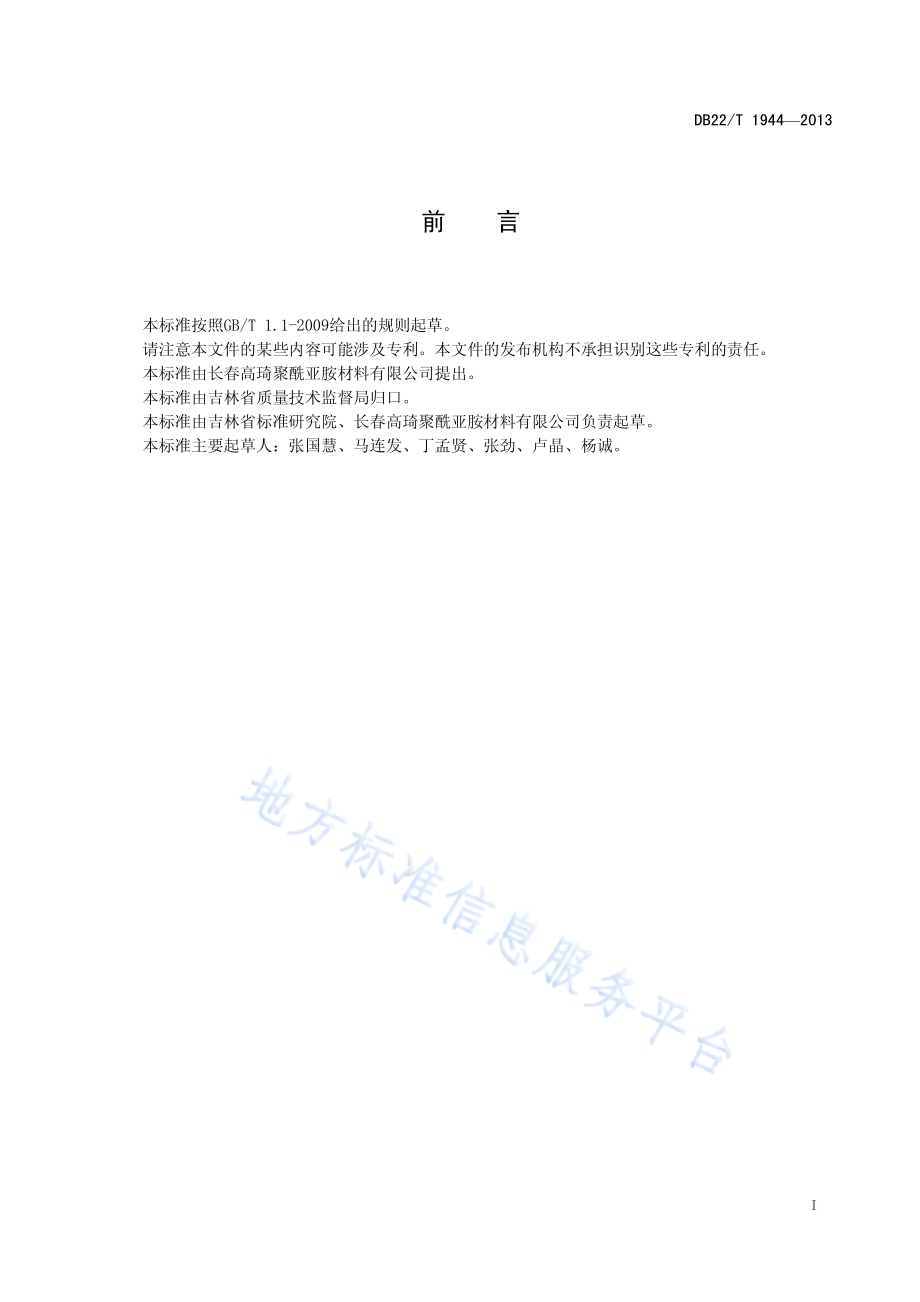

ICS 83.080.20 G 32 a DB22 吉林省 地方标准 DB 22/T 1944 2013 b 一类热塑性聚酰亚胺树脂 A thermoplastic polyimide resin 2013-12-04发布 2013-12-31实施 吉林省质量技术监督局 发布 DB22/T 1944 2013 I 前 言 本标准按照 GB/T 1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由长春高琦聚酰亚胺材料有限公司提出。本标准由吉林省质量技术监督局归口。本标准由吉林省标准研究院、长春高琦聚酰亚胺材料有限公司负责起草。本标准主要起草人：张国慧、马连发、丁孟贤、张劲、卢晶、杨诚。DB22/T 1944 2013 1 一类热塑性聚酰亚胺树脂 1 范围 本标准规定了一类热塑 性 聚酰亚胺 树脂 的术 语和 定 义、产品分 类、技术要 求、试验方法、检验 规 则、标 志、包装、运输、贮存。本标准 适用于产品结 构 带 有酰亚胺 环和醚键 的一类聚酰亚胺 树脂（包含此 类聚酰亚胺 树脂 的 改性料）。2 规范性引用文件 下列 文件 对于 本文件的 应用是必 不可 少 的。凡是 注 日期 的 引用 文件，仅所 注 日期 的 版 本 适用于 本文 件。凡是 不注 日期 的 引用 文件，其最新版 本（包括所 有的 修改单）适用于 本文件。GB/T 1033.1 塑料 非泡沫 塑料 密度 的 测 定 第 1部分：浸渍法、液体比重瓶法和滴 定 法 GB/T 1034 塑料 吸水性 的 测 定 GB/T 1040.1 塑料 拉伸性 能的 测 定 第 1部分：总 则 GB/T 1040.2 塑料 拉伸性 能的 测 定 第 2部分：模 塑 和挤 塑塑料的 试验方法 GB/T 1041 塑料 压缩性 能的 测 定 GB/T 1043.1 塑料 简支梁冲击性 能的 测 定 第 1部分：非仪器化冲击试验 GB/T 1408.1 绝缘 材料 电气强度试验方法 第 1部分：工频下试验 GB/T 1409 测 量 电气绝缘 材料 在 工频、音 频、高 频（包括 米波波 长 在 内）下电 容 率 和 介 质 损耗因 数 的 推荐 方法 GB/T 1410 固 体绝缘 材料 体 积 电 阻率 和 表面 电 阻率 试验方法 GB/T 2411 塑料 和 硬橡胶 使 用 硬 度 计 测 定 压 痕硬 度（邵氏硬 度）GB/T 2547 塑料 取样 方法 GB/T 3960 塑料 滑动摩擦磨损 试验方法 GB/T 9341 塑料 弯曲 性 能的 测 定 3 术语与定义 下列 术 语和 定 义适用于 本文件。3.1 聚酰亚胺和聚酰亚胺树脂 polyimide and polyimide resin 主 链上 含 有酰亚胺 环 的一类聚 合物。聚酰亚胺 树脂是 一 种 高 模 量、高 强度、低 吸水 率、耐 水 解、耐 辐射，具 有 优异 绝缘性 及 耐 热 氧 化 稳 定 性 的 工 程 塑料。3.2 一类热塑性聚酰亚胺树脂 a thermoplastic polyimide resin DB22/T 1944 2013 2 产品结 构 带 有酰亚胺 环和醚键 的一类聚 合物。此 类聚酰亚胺 树脂 具 有 突 出的 综合 性 能，它具 有 很好 的热 稳 定 性，分 解温 度 一 般都在 500以上，它 可 耐极低温 度，并具 有 良好 的机 械 性 能 和绝缘性 能。3.3 改性料 composite materials 以 聚酰亚胺 树脂 为基 料，按一定 比 例与无 机 填 料、有机 填 料 混合成 的 改性 料 4 分类 产品分 类 见图 1 YHP I 1 2 3 说明：1 产品 型号 2 产品 类别 P（聚酰亚胺 树脂 纯 料），S（炭纤维 改性 料），M（石墨 改性 料），F（聚 四氟乙烯 改性 料）等 3 聚酰亚胺 树脂缩 写 图 1 产品分类 5 技术要求 5.1 外观 产品 色泽均匀 一 致、无 外来杂 质。5.2 理化性能指标 5.2.1 P系列产品理化性能见表 1。表 1 P系列产品理化性能 项目 YHPI-P-100 YHPI-P-220-1 YHPI-P-220-2 密度 g/cm3 1.32-1.37 1.40-1.45 1.40-1.45 玻璃 化 温 度 232 281 330（TAN DELTA）线 性 热 膨胀系 数-1（1.0-5.0）10-5（1.0-8.0）10-5（1.0-8.0）10-5 拉伸强度 MPa 100.0 60.0 40.0 断裂 伸 长 率%24.0 13.0 4.0 弯曲 强度 MPa 140.0 110.0 110.0 弯曲 模 量 GPa 2.8 2.7 2.7 压缩强度 MPa 150.0 150.0 150.0 DB22/T 1944 2013 3 表 1（续）P系列产品理化性能 项目 YHPI-P-100 YHPI-P-220-1 YHPI-P-220-2 无 缺 口 冲击强度 KJ/m2 110.0 12.0 12.0 介 电 常 数 2.8-3.4 2.8-3.4 2.8-3.4 介 电 损耗 5.0 10-3 2.0 10-2 5.0 10-3 2.0 10-2 5.0 10-3 2.0 10-2 摩擦 系 数 0.20-0.30 0.25-0.35 0.25-0.35 击 穿 电压 KV/mm 22.0 22.0 22.0 体 积 电 阻率.cm 1.0 1015 1.0 1015 1.0 1015 邵氏 D硬 度 HD 85.0 85.0 85.0 吸水 率%0.5 0.5 0.5 5.2.2 M系列产品理化性能见表 2。表 2 M系列产品理化性能 项目 YHPI-M-01 YHPI-M-02 YHPI-M-03 YHPI-M-04 YHPI-M-05 密度 g/cm3 1.40-1.45 1.40-1.45 1.90-2.00 1.40-1.45 1.35-1.40 玻璃 化 温 度 232 232 250 240 240 拉伸强度 MPa 50.0 45.0 38.0 85.0 95.0 断裂 伸 长 率%5.0 4.5 1.8 10.0 12.0 弯曲 强度 MPa 105.0 80.0 80.0 120.0 140.0 弯曲 模 量 GPa 3.0 3.3 11.0 2.9 2.7 压缩强度 MPa 150.0 120.0 70.0 150.0 150.0 无 缺 口 冲击强度 KJ/m2 15.0 8.0 15.0 40.0 摩擦 系 数 0.18-0.23 0.20-0.25 0.12-0.18 0.20-0.25 0.20-0.25 击 穿 电压 KV/mm 20 20 体 积 电 阻率.cm 1.0 107 1.0 105 50 1.0 1015 1.0 1015 邵氏 D硬 度 HD 80.0 80.0 70.0 80.0 85.0 吸水 率%0.5 0.5 0.5 0.5 0.5 5.2.3 S系列产品理化性能见表 3 表 3 S系列产品理化性能 项目 YHPI-S-01 YHPI-S-02 YHPI-S-03 密度 g/cm3 1.45-1.50 1.40-1.45 1.35-1.40 玻璃 化 温 度 223 225 240 拉伸强度 MPa 47.0 47.0 95.0 断裂 伸 长 率%5.0 6.0 15.0 弯曲 强度 MPa 110.0 110.0 140.0 DB22/T 1944 2013 4 表 3（续）S系列产品理化性能 项目 YHPI-S-01 YHPI-S-02 YHPI-S-03 弯曲 模 量 GPa 4.0 2.7 3.0 压缩强度 MPa 120.0 150.0 150.0 无 缺 口 冲击强度 KJ/m2 25.0 20.0 50.0 摩擦 系 数 0.19-0.24 0.20-0.25 0.14-0.19 击 穿 电压 KV/mm 20.0 体 积 电 阻率.cm 1.0 107 1.0 1015 邵氏 D硬 度 HD 80.0 80.0 85.0 吸水 率%0.5 0.5 0.5 5.2.4 F系列产品理化性能见表 4 表 4 F系列产品理化性能 项目 YHPI-F-01 YHPI-F-02 YHPI-F-03 YHPI-F-04 密度 g/cm3 1.70-1.75 1.60-1.65 1.75-1.80 1.80-1.85 玻璃 化 温 度 230 230 230 220 拉伸强度 MPa 28.0 18.0 16.0 14.0 断裂 伸 长 率%13.0 18.0 20.0 27.0 弯曲 强度 MPa 100.0 35.0 30.0 24.0 弯曲 模 量 GPa 2.2 1.3 1.0 1.0 压缩强度 MPa 130.0 70.0 40.0 40.0 无 缺 口 冲击强度 KJ/m2 18.0 14.0 12.0 12.0 摩擦 系 数 0.14-0.20 0.14-0.20 0.14-0.20 0.14-0.20 体 积 电 阻率.cm 1.0 1015 1.0 1015 1.0 1015 1.0 1015 邵氏 D硬 度 HD 80.0 70.0 65.0 60.0 吸水 率%0.5 0.5 0.5 0.5 6 试验方法 6.1 外观检验 产品 外观:在 正常光线 下 目 测检 查。6.2 理化性能试验方法 6.2.1 密度 按 GB/T 1033.1测 定。6.2.2 玻璃化温度 DB22/T 1944 2013 5 按 附录 A测 定。6.2.3 线性热膨胀系数 按 附录 B测 定。6.2.4 拉伸强度和断裂伸长率 按 GB/T 1040.1和 GB/T 1040.2进行 测试和 计 算。6.2.5 弯曲强度和弯曲模量 按 GB/T 9341测 定。6.2.6 压缩强度 按 GB/T 1041测 定。6.2.7 无缺口冲击强度 按 GB/T 1043.1测 定。6.2.8 介电 常 数和介电 损耗 按 GB/T 1409测 定。6.2.9 摩擦 系数 按 GB/T 3960测 定.6.2.10 击 穿 强度 按 GB/T 1408.1测 定。6.2.11 体积 电 阻 率 按 GB/T 1410测 定.6.2.12 硬 度 按 GB/T 2411测 定.6.2.13 吸水 率 按 GB/T 1034测 定。7 检验规 则 7.1 检验分类与检验 项目 7.1.1 聚酰亚胺树脂产品 的 检验分 为型式 检验和 出厂 检验 两 类。7.1.2 本 标准 5中所有的项目为型式 检验 项目。7.1.3 出厂 检验 项目至少应包括 产品外观、冲击强度。DB22/T 1944 2013 6 7.2 组批 规 则 与 抽样 方 案 7.2.1 组批 规 则 聚酰亚胺 树脂 以 同 一 生 产 线 上，相同原 料、相同 工 艺 所 生 产 的 同 一 牌 号 的 产品 组批。生 产 厂也 可按一定 生 产 周 期 或储 存 料 仓 为 一 批 对产品 进行组批。产品 以 批 为 单 位进行 检验和验 收。7.2.2 抽样 方 案 聚酰亚胺 树脂 可 在 料 仓 的 取样 口 抽 样，也 可 根据生 产 周 期 等 实际情况确 定 具 体 的 抽 样 方 案。包装 后 产品 的 取样 应 按 GB/T 2547规定 执行。7.3 判 定规 则 和 复 验规 则 7.3.1 判 定规 则 聚酰亚胺 树脂应 由 生 产 厂 的质量 检验部 门 按照本标准规定的 试验方法 进行 检验。依据 检验结 果 和 本 标准 中 的技术要 求对产品 作 出质量 判 定，并 提出 证 明。产品 出 厂时，每批 产品应 附 有 产品 质量 检验 合 格证。合 格证 上 应 注 明 产品 名称、牌 号、批 号、执行 标准，并 盖 有质 检 专 用 章 和检验 员章。7.3.2 复 验规 则 检验结 果若 某 项指 标不 符 合 本标准要 求 时，应重新 取样 对 该项目进行复 验，以 复 验结 果作 为 该批 产 品 的质量 判 定 依据。8 标 志 聚酰亚胺 树脂产品 的 外 包装 上 应 有 明 显 的标 志。标 志 内容可 包括：商 标、生 产 厂名称 和 厂址、标 准 号、产品 名称、牌 号、生 产日期、批 号 和 净 含 量 等。9 包装、运输、贮存 9.1 包装 聚酰亚胺 树脂 可 用 聚 乙烯 塑料 袋或 其 他 包装 形式 包装。包装 材料 应 保证 在 运输、码放、贮存 时 不 污 染 和 泄漏。9.2 运输 聚酰亚胺 树脂 为 非 危险 品。在 运输和装 卸过 程 中 不 应 使 用 铁钩 等 锐 利 工 具，切忌抛掷。运输工 具 应 保 持清洁、干燥 并 备 有 厢棚 或 苫 布。运输 时 不可 与 沙土、碎金属、煤 炭 及 玻璃 等混合 装运，更 不可 与 有 毒 及 腐蚀 性 或 易燃 物混 装。不 应 在 阳 光 下 暴晒 或 雨淋。9.3 贮存 聚酰亚胺 树脂应贮存 在 清洁、干燥、通风 并 保 持 有 良好 消防设施 的 仓 库 内，贮存 时，应 远离 热 源，并 防止阳 光 直接 照 射，不 应 在 露天堆 放，严防受潮，包装 不 得破 损，防止灰尘侵入。M系 列树脂 需避 光 并 且 贮存期 一 年，其 余 牌 号 的 树脂贮存期 为 五年。DB22/T 1944 2013 7 A A 附 录 A（规范性 附录）聚酰亚胺树脂玻璃化温度 测 试方法 A.1 范围 本 方法 规定了聚酰亚胺 树脂 玻璃 化 温 度 的 测 定。A.2 原 理 在 空 气 的 气 氛 中，在 给 样 品 不 断 升 温 过 程 中，测试 出 样 品 储 能 模 量、损耗 模 量、及 tan 等数 值随 温 度 变 化 而变 化 的 曲 线 图，从而 确 定 样 品 玻璃 化 温 度。A.3 仪器设备 动 态 机 械 分 析 仪器（DMA）。A.4 测 试 步骤 A.4.1 设置 仪器 为 频 率 扫描。A.4.2 将 样 品 制 成 长、宽、高 分 别 为 60 mm、12.8 mm、2.5 mm的 样 条。A.4.3 将 样 品 放 入 样 品 炉 内。A.4.4 设置升 温 速 率 10/min，终升 温 至 400。A.4.5 设置振幅 20 m。A.5 查看 实验曲线图分 析 实验 结果。DB22/T 1944 2013 8 B B 附 录 B（规范性 附录）聚酰亚胺树脂线性热膨胀系数 测 试方法 B.1 范围 本 方法 规定了连 续 升 温 的 过 程 中 聚酰亚胺 树脂 线 性 热 膨胀系 数 的 测 定。B.2 原 理 在 氮 气 中，在 不 断 升 温 过 程 中，样 品 尺寸 发 生 变 化，通过 样 品 尺寸变 化 量 计 算 出 样 品 线 性 热 膨胀系 数。B.3 仪器设备 热机 械 分 析 仪（TMA）。B.4 测 试 步骤 B.4.1 制 成 长、宽、高 分 别 为 5 mm、5 mm、4 mm的 样 品。B.4.2 将 样 品 放 入 样 品 炉 内。B.4.3 设置升 温 速 率 10/min，终升 温 至 400，氮 气 流速 100 ml/min。B.5 结果计算 线 性 热 膨胀系 数 按 式 B.1计 算:)(T llD D=a.(B.1)式中：a 热 膨胀系 数；l D 长 度 变 化 量；l 初始 长 度；T D 温 度 变 化 量。_
