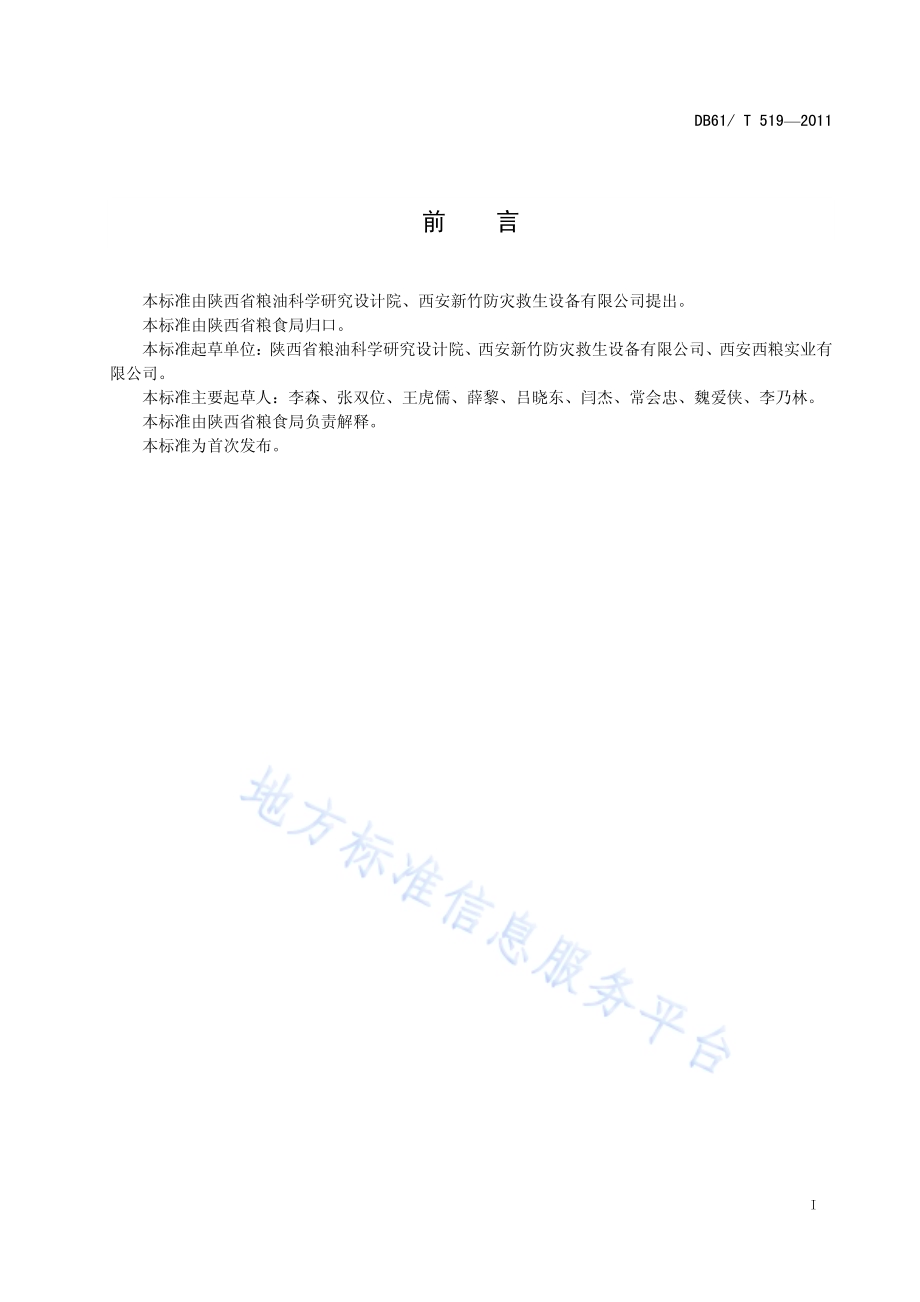

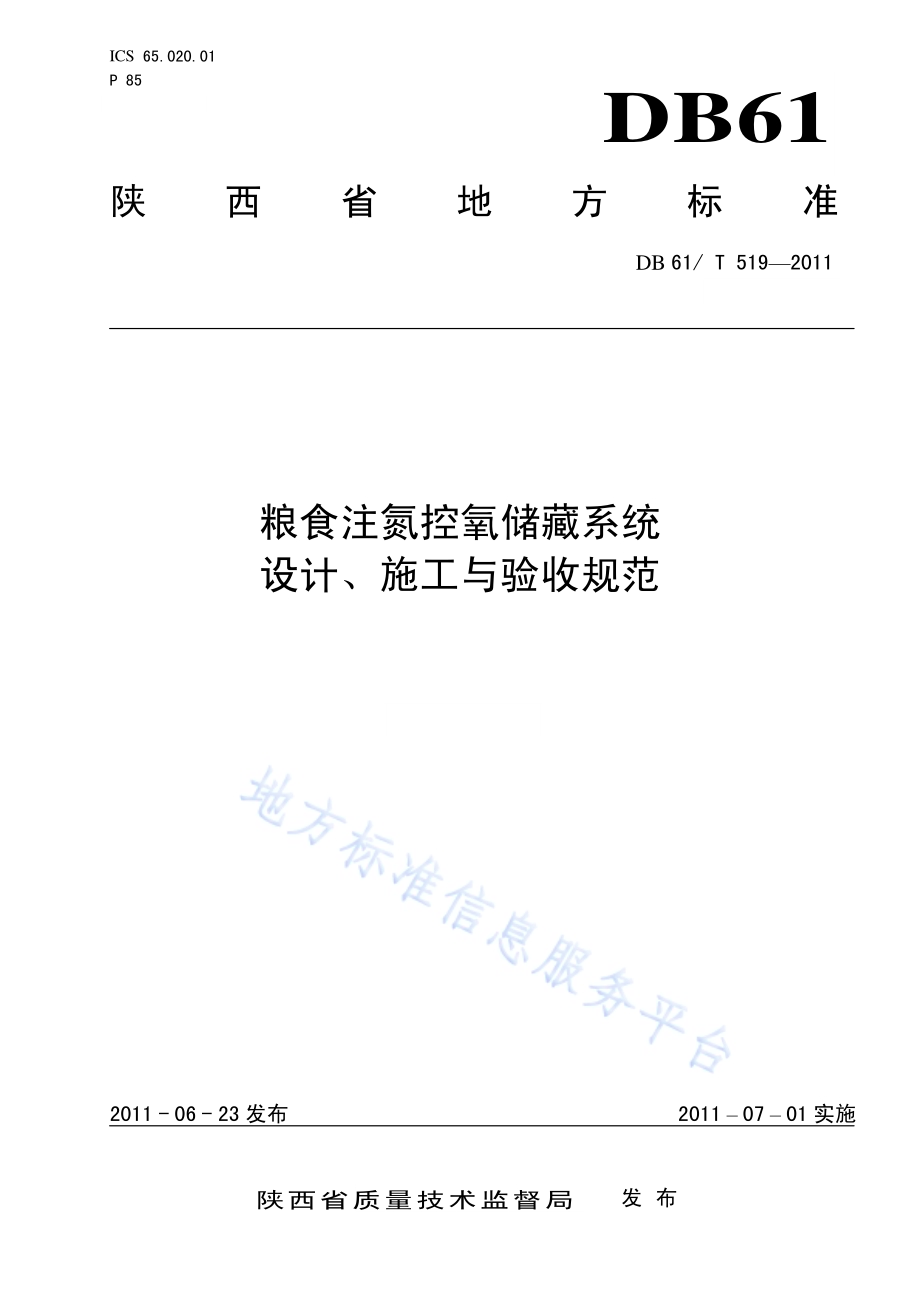

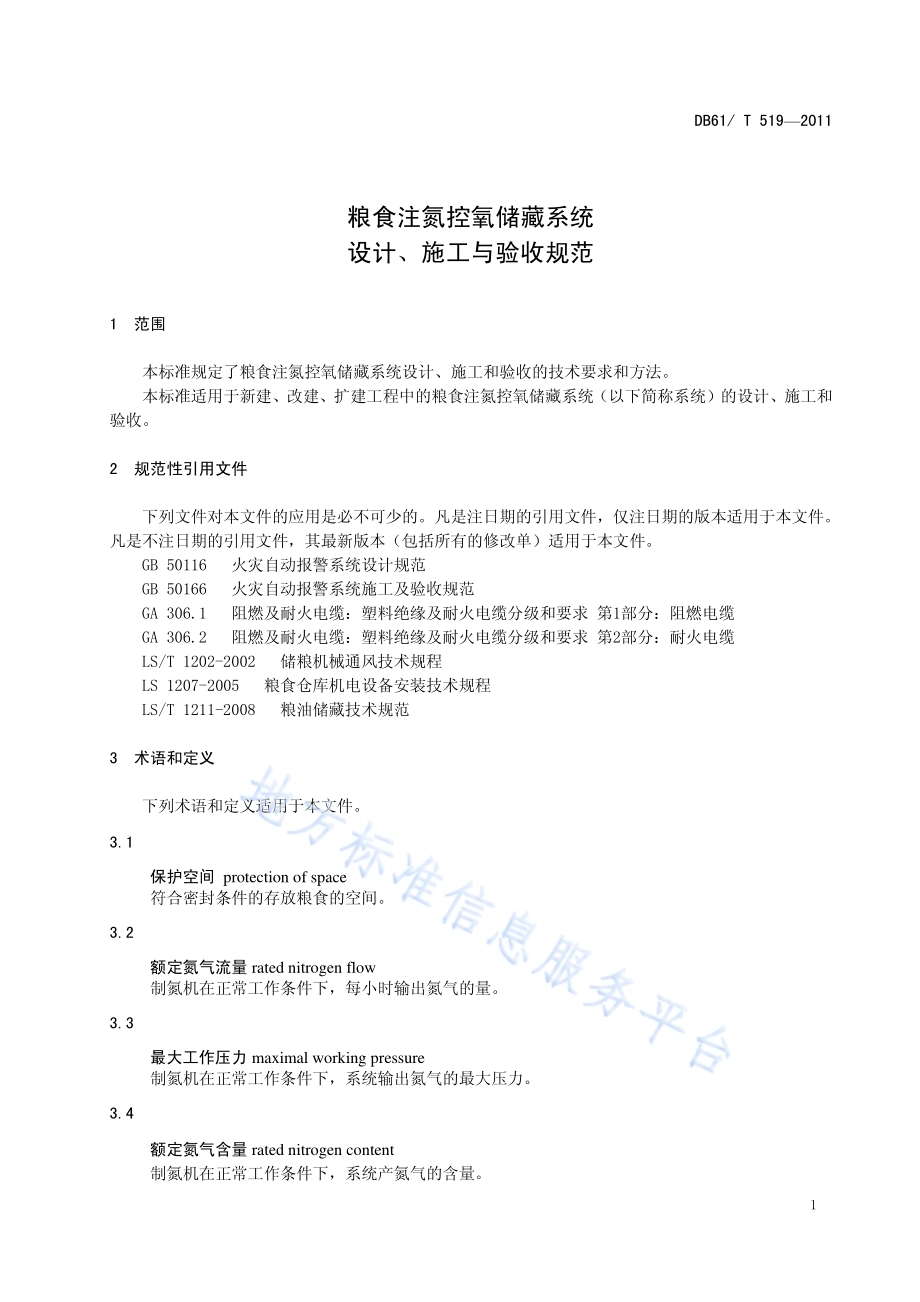

ICS 65.020.01 P 85 DB61 陕西省地方标准 DB 61/T 519 2011 粮食 注氮 控氧 储藏 系统 设计、施 工与验收 规范 2011-06-23 发布 2011 07 01 实施 陕 西 省 质 量 技 术 监 督 局 发布 DB61/T 519 2011 I 前 言 本标准 由 陕 西省 粮油 科学 研究设 计院、西 安新 竹防 灾救生 设备 有限 公司 提出。本标准 由陕 西省 粮食 局归 口。本 标准 起草 单位：陕西 省 粮油科 学研 究设 计院、西 安新竹 防灾 救生 设备 有限 公司、西 安西 粮实 业有限公司。本标准 主要 起草 人：李森、张双 位、王虎 儒、薛黎、吕晓 东、闫杰、常 会忠、魏爱 侠、李乃 林。本标准 由陕 西省 粮食 局负 责解释。本标准 为首 次发 布。DB61/T 519 2011 1 粮食 注氮 控氧储藏 系统 设计、施 工与验 收规范 1 范围 本标准 规定 了粮食 注 氮控 氧储藏 系统 设计、施 工和 验收的 技术 要求 和方法。本标准 适用 于新 建、改建、扩建 工程 中的 粮食 注氮 控氧储 藏系统（以下 简称 系统）的设 计、施工 和验收。2 规范性 引用 文件 下列文 件对 本文 件的 应用 是必不 可少 的。凡是 注日 期的引 用文 件，仅注 日期 的版本 适用 于本 文件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 50116 火 灾自 动 报 警 系统设 计规 范 GB 50166 火 灾自 动报 警 系统施 工及 验收 规范 GA 306.1 阻 燃及 耐火 电 缆：塑 料绝 缘及 耐火 电缆 分级和 要求 第1 部分：阻 燃电缆 GA 306.2 阻 燃及 耐火 电 缆：塑 料绝 缘及 耐火 电缆 分级和 要求 第2 部分：耐 火电缆 LS/T 1202-2002 储粮 机 械通风 技术 规程 LS 1207-2005 粮 食仓 库 机电设 备安 装技 术规 程 LS/T 1211-2008 粮油 储 藏技术 规范 3 术语和 定义 下列 术 语和 定义 适用 于本 文件。3.1 保护空 间 protection of space 符 合密 封条 件的 存放 粮食 的空间。3.2 额定 氮气 流量 rated nitrogen flow 制氮机 在正 常工 作条 件下，每小 时输 出氮气 的 量。3.3 最大 工作 压力 maximal working pressure 制氮机 在正 常工 作条 件下，系统 输出 氮气 的最 大压 力。3.4 额定氮 气含 量 rated nitrogen content 制氮机 在正 常工 作条 件下，系统 产氮 气的 含量。DB61/T 519 2011 2 3.5 平 均泄 漏速 率 the average leakage rate 保护 空间 中平 均每 小时 的 氮气泄 漏量。4 系统构 成 4.1 注氮控 氧粮 食保 护系 统是 由空气 储存 与过 滤装 置、制氮机、检测 与控 制装 置、管 网和 喷头 等构 成。系统原 理图如图 1 所 示：图1 系统原 理 图 4.2 具体的 系统 结构 可参 照附 录 B 的 系统 结构 图。5 系统设计 5.1 基本要 求 5.1.1 粮食储藏 应符合 LS/T 1211-2008 的 要求。5.1.2 保护空 间的 密闭 应符 合正 压 500 Pa 的半 衰期 大于50 s，或负 压 300 Pa 的半 衰期大 于 50 s。5.1.3 保护空 间内 的温、湿 度应 满足 粮 食安 全储 藏条 件。5.2 装置外观 5.2.1 各部件 表面 应平 整、光洁，无加 工缺 陷，焊缝 光滑，无焊 渣、飞溅 物，表面 应进行 防腐 处理，涂层均 匀、美观、完 整，不得有 气孔、夹 渣、疤痕、机械 损伤 等缺 陷。5.2.2 装置 应 标志 清晰，铭 牌应 装在主 机正 面并 注明 型号、规格、生 产单 位、出厂 日期等 内容。5.2.3 各零、部件 的安 装部 位不 得影响 使用、操 作、检查 和维修。5.3 系统性 能 5.3.1 工作温度-20 50。5.3.2 绝缘电 阻 DB61/T 519 2011 3 在正常 大气 条件 下，系统 的接线 端子 与外 壳之 间的 绝缘电 阻应 大于20 M。5.3.3 保护空 间的 氧、氮 浓度 保护空 间内 各 处的 氧浓度 在7 d内 应降 到6%以下。保护空 间内各 处的 氧浓度 偏差应 不大于1%。氮气浓度 应 不 小于93%。5.3.4 氮气喷 头设 置 氮气喷 头的 设置 应满 足5.3.3的要 求，在保 护空 间内 均匀分 布。5.3.5 自动控 制功 能 当保护 空间 内的 氧气 浓度 达到6%时，系 统应 自动 启 动，氧气 浓度 降到3%时，系统 应 自动 停止 运行。5.3.6 氧、氮 气浓 度探 测头 测量范 围：0100%；测量 最 大允 许误差：0.1%；报警点 控制 精度：报 警设 定值为 氧浓 度设 定值 0.3%；响应时 间：20 s。5.3.7 压力探 测头 测量范 围：01 MPa；测量 最 大允 许误差：0.5%；报警点 控制 精度：报 警设 定值为 压力 设定 值0.5%。5.4 主要参 数计 算 5.4.1 氮气流 量按 公式（1）进 行 计算。T N N V N QV V)/()79.0(.(1)式中：Q 设备 的额 定氮 气流 量，Nm3/h；V 保护 空间 的容 积，m3；N 设备 的额 定氮 气含 量，%；VN 保护 空间 要达 到的 氮 气含量，%；T 保护 空间 要达 到额定 氮气 含量，设 备首 次运 行 的时 间，h。5.4.2 主管道 管径 按 公 式（2）进 行计算。2 14Q D.(2)式中：D 输 气主 管网 的管 径，mm；Q 空 压机的 额 定氮 气流 量，Nm3/h。5.5 安全要 求 DB61/T 519 2011 4 5.5.1 每个独 立的 保护 空间 都应 设置开 门报 警装 置，保护 空间的 门应 向外 开 启；在 系统启 动前，保 护空间内 禁止 人员 逗留；启动 系统 时，应立 即开 启“喷放勿 入”的警 示灯；启 动和停 止按 钮应 有明 显 的 标志，距 地1.5 m 左右。5.5.2 控制 部 分应 符 合 GB 50116 的要求。6 系统施 工 6.1 系统的 安装 6.1.1 安装系 统的 人员 必须 持证 上岗。6.1.2 施工安 装应 按设 计图 纸进 行，编 制施 工和 质量 检验 计划。工程 的变 更必 须经 设计部 门认 可，办理设计 变更 手续。6.1.3 系统的 检测 和控 制设 备、材料及 元器 件必 须具 有出 厂合格 证，安装 前必 须按 设计要 求查 验其 规格、型 号和 数量。6.1.4 系统的 检测 与控 制设 备的 施工要 求应 按 GB 50166 的 规定执 行。6.1.5 系统的 安装 应符 合 LS/T 1202-2002、LS 1207-2005 的要求。6.1.6 系统的 布线 应合 理，不得 破坏原 有的 建筑 结构，符 合 GB 50116 的 要求。6.1.7 选用的 电 缆 应符 合 GA 306.1 和GA 306.2 的要 求。不同用 途的 电缆 宜采 用不 同的颜 色。6.1.8 用于连 接、固定 系统 的支 架、吊 架应 为防 晃支 架和 吊架，其安 装应 稳固、位 置正确。需 要专 用连接件 时，应根 据受 力情 况重新 进行 设计。6.1.9 系统安 装完 成后，严 禁擅 自拆卸，严 禁变 动其 安装 位置。6.1.10 系统安 装完 成时，施 工单 位应移 交下 列文 件：a)设计变 更文 字记 录；b)施工记 录；c)检验记 录；d)竣工验收 报 告。6.2 系统的 调试 6.2.1 调试前 的准 备工 作 调试前 的准 备工 作包括 以 下内容：a)检查设 备规 格、型号、数 量、备 件等；b)检查系 统的 施工 质量。对 施工中 出现 的问 题应 及时 解决，并有 文字 记录；c)检查系 统的 线路，对 于错 线、开 路、短路、虚 焊等 应及时 处理；d)对控制 系统 中各 设备 进行 单机通 电检 查。6.2.2 系统调试 调试 人 员必 须由 经过 培训 的 人员 担任。所 有参 加调 试人员 应职 责明 确，按照 程序调 试。7 系统验 收 7.1 系统的 检测 和控 制设 备、材料及 元器 件应 符合 设计 要求的 规格 和型 号，并具 有出厂 合格 证。7.2 系统 的 验收 应在 相配 套的 检测与 控制 系统 调试 正常 后进行。7.3 系统竣 工验 收时，施 工单 位应提 交下 列文 件和 记录：DB61/T 519 2011 5 a)设计变 更的 文字 记录；b)调试记 录；c)竣工验 收报 告（见附 录A）。7.4 系统验 收的 内容 包括：a)检查施 工单 位提 交的 竣工 验收报 告、调试 记录 及经 国家型 式检 验通 过的 合法 有效的 有关 文 件、合格证 等是 否齐 全；b)对系统 的安 装位 置、方向、规格、型 号进 行仔 细检 查，是 否符 合设 计要 求。DB61/T 519 2011 6 A A 附 录 A（规范 性附 录）竣工 验 收报 告 表A.1 竣工验 收报 告 编号：时间：工程名称 工程地址 使用单位 联系人 联系电话 施工单位 联系人 联系电话 主 要 设 备 设备名称及型号 数量 编号 生产厂家 出厂日期 备注 验收结果 使用单位验收负责人（签章）施工单位负责人（签章）DB61/T 519 2011 7 B B 附 录 B（资料 性附 录）系统结 构图 图B.1 系统结 构图 _
