气象影视图形色标规范DB34／T 1596-2012.pdf

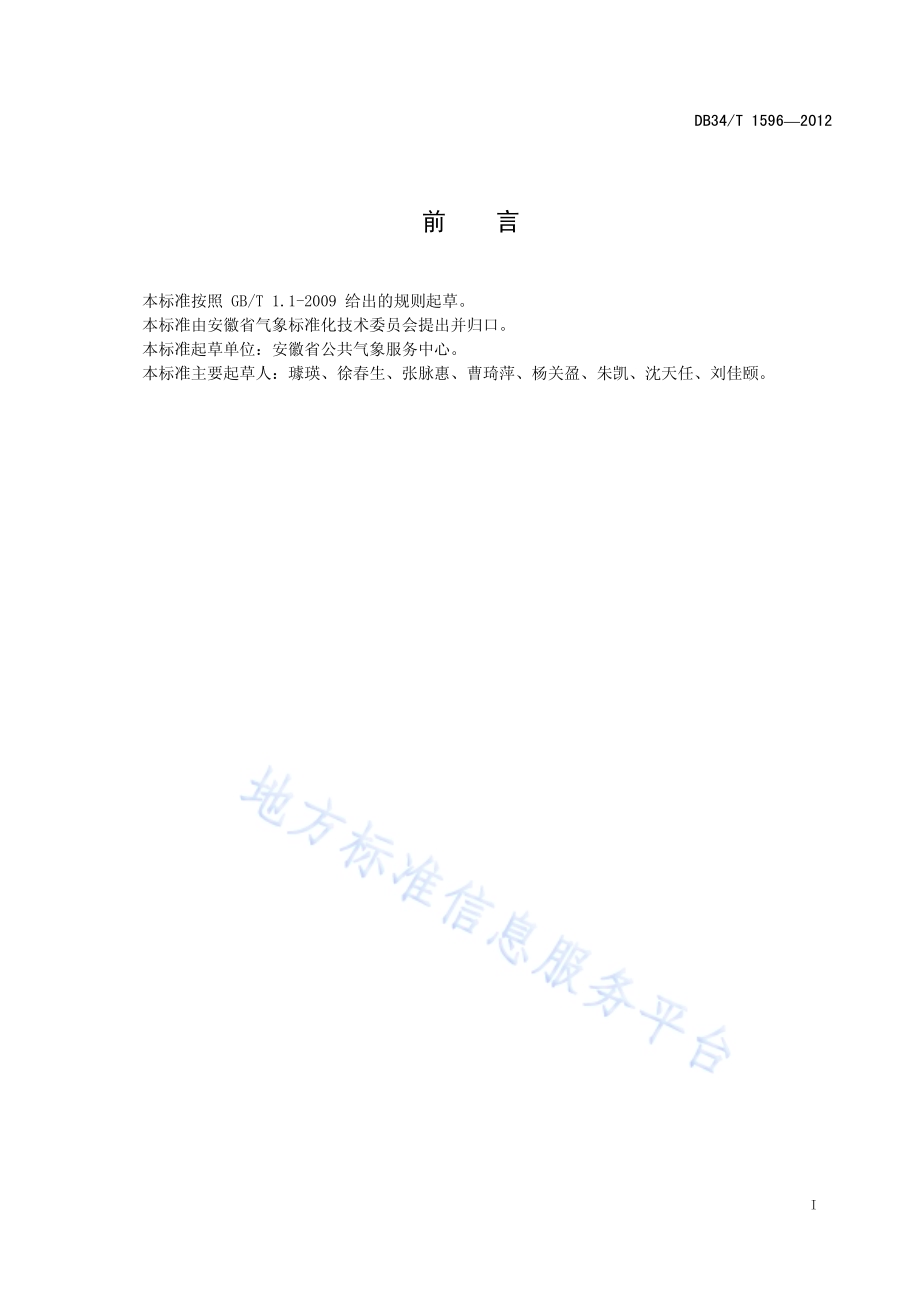

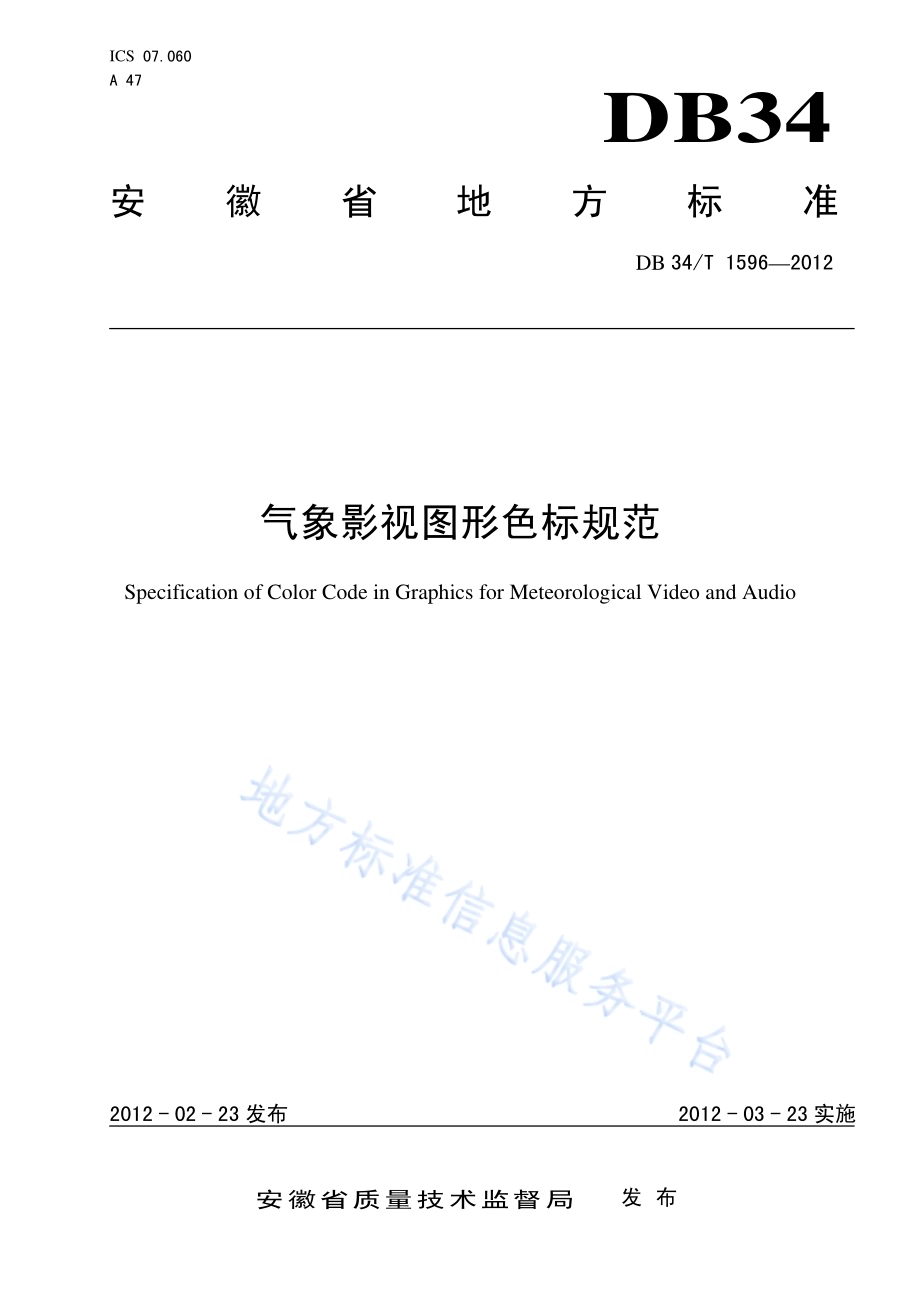

ICS 07.060 A 47 DB34 安徽省地方标准 DB 34/T 15962012 气象影视图形色标规范 Specification of Color Code in Graphics for Meteorological Video and Audio 文稿版次选择 2012-02-23发布 2012-03-23实施安徽省质量技术监督局 发布 DB34/T 15962012 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省气象标准化技术委员会提出并归口。本标准起草单位：安徽省公共气象服务中心。本标准主要起草人：璩瑛、徐春生、张脉惠、曹琦萍、杨关盈、朱凯、沈天任、刘佳颐。DB34/T 15962012 1 气象影视图形色标规范 1 范围 本标准制定了气象服务影视节目中的图形基本要素、标注信息和天气区域颜色。本标准适用于安徽省境内公共气象服务影视节目制作。2 术语和定义 下列术语和定义适用于本文件。2.1 RGB 值 RGB value 红(R)、绿(G)、蓝(B)3 种基色从 0（黑色）到 255（白色）的亮度值。当不同亮度的基色混合后，可产生 1670 万种颜色。3 图形的基本要求 3.1 尺寸与分辨率 用于 PAL 制式播出图形的大小为 720576 像素，分辨率为 72 dpi。3.2 地理信息 地图上国界、省界、地形、河流信息应符合中华人民共和国地图标准。中国全图应附有南海诸岛。用于电视播出的全图要预留充分的空间给主持人，避免一些地市被长时间遮挡。3.3 标注信息 标注信息包括图形标题、时效、天气要素的单位、天气图形的发布单位、发布时间、图例。3.4 天气符号 使用标准天气符号。根据不同的服务需要可给符号添加适当的动画或三维效果。3.5 天气区域 3.5.1 总则 气象产品图形中用具有一定透明度的颜色来标注天气区域。天气区域分为天气现象区域和要素等级区域。3.5.2 天气现象区域 DB34/T 15962012 2 天气现象区域是指在该区域内有雨、雪、雾、霾、沙尘天气、大风等某一种或几种天气现象。天气现象区域通过在区域颜色上叠加相应的天气符号反映该区域的属性（示例见图 1）。区域内的天气符号要分布均匀、疏密适度。图1 天气现象区域图示例 3.5.3 要素等级区域 要素等级区域指具有相同气象要素等级、指数等级、相同要素变化范围等的区域。要素等级区域可通过在区域边界上标示等值线值、在区域内标示具体数值或数值范围、使用图例三种方式反映该区域的属性。4 标注信息 4.1 文字 标注中文一般使用简体字，要按照国家语委的标准，根据需要选择标准字体。为使效果清晰，可对字体应用投影、描边等效果。4.2 标题 图形应有一个标题。标题要简明扼要、一目了然、尽量避免使用过于专业的术语。4.3 时效 图形应标注时效。时效应是单独的一项，不应在标题中含有时效信息。对已发生的天气标注其发生的时间段或时间点，预报图形标注预报的时间段或时间点。标注在标题的下方，按“开始时间 结束时间”的规则标注，时间格式说明如下：开始和结束的时间不在同一年，使用“yyyy 年 mm 月 dd 日hh 时”的时间格式。不能确定具体的时刻，使用“mm 月 dd 日”的时间格式。其余情况使用“mm 月 dd 日 hh 时”的时间格式。在意义清楚，观众更容易理解的情况下可用“星期 X”的标注方法。DB34/T 15962012 3 4.4 要素单位 根据图形需要选择是否标注要素单位。要素单位标注的格式为“单位:XX”，XX 是单位的汉字名称，不宜使用英文缩写或符号。4.5 颜色图例 根据天气区域的识别方法，选择是否标注图例。图例中的色块可横向分布，对应文字说明位于色块下方；也可纵向分布，对应文字信息位于色块右侧。可为图例添加透明度为 6075的纯色背景，使图例美观、清晰。图例不应遮挡图上的有效信息，位置根据图形布局摆放。5 天气区域颜色表 5.1 基本颜色表 如表 1 所示，基本颜色表由从冷色调到暖色调共 11 个不同的颜色组成。相邻的颜色应具有明显的视觉区别，比 L4 更深的蓝色在图中已难以辨别，因此 L5 使用了紫色。使用时，根据天气图形所要表现的天气现象或气象要素的特点，从表中连续选取不同的颜色作为天气区域的填充色。为方便观众接受信息，同一幅图中使用的颜色最好不超过 5 个。图形区域颜色的透明度一般为 6075。表1 基本颜色表 RGB 值 代码 L5 L4 L3 L2 L1 M N1 N2 N3 N4 N5 颜色 R 值 194 7 28 59 155 151 254 236 221 177 111 G 值 0 30 59 126 188 232 217 152 83 9 0 B 值 230 120 169 219 232 173 99 0 30 9 21 5.2 气温分布图颜色表 5.2.1 气温分布颜色表的制定原则 气温分布图颜色表的制定考虑以下两个原则：a)由于气温的高低反应冷暖情况，因此，在气温低于零度时用冷色调颜色表示，气温高于零度时用暖色调颜色表示，由低到高依次在色表中从上向下选取颜色；b)考虑我省气温季节差异较大，针对不同季节制定对应的颜色表。5.2.2 冬季（12 月、1 月、2 月）气温分布图颜色表 表 2 列出了冬季不同气温范围对应的颜色值，图 2 是一个按表 2 颜色绘制的例子。表2 冬季气温分布图颜色表 温度范围 颜色 R 值 G 值 B 值-10 36 55 138-10-8 43 75 178 DB34/T 15962012 4 表2（续）温度范围 颜色 R 值 G 值 B 值-8-6 75 108 197-6-4 106 141 216-4-2 137 174 235-20 169 208 255 02 170 232 254 24 113 251 218 46 50 242 163 68 133 245 148 810 193 246 141 1012 232 254 154 1214 247 251 103 1416 250 206 96 16 239 171 73 图2 冬季气温分布图示例 5.2.3 春（35 月）、秋（911 月）气温分布图颜色表 表 3 列出了春季不同气温范围对应的颜色值，图 3 是一个按表 3 颜色绘制的例子。表3 春秋季气温分布图颜色表 温度范围 颜色 R 值 G 值 B 值 0 137 174 235 03 169 208 255 36 170 232 254 DB34/T 15962012 5 表3（续）温度范围 颜色 R 值 G 值 B 值 69 113 251 218 912 50 242 163 1215 133 245 148 1518 193 246 141 1821 232 254 154 2124 247 251 103 2427 250 206 96 2730 239 171 73 3033 228 140 62 3336 226 94 43 36 220 45 27 图3 春、秋季气温分布图示例 5.2.4 夏季（68 月）气温分布图颜色表 表 4 列出了夏季不同气温范围对应的颜色值，图 4 是一个按表 4 颜色绘制的例子。表4 夏季气温分布图颜色表 温度范围 颜色 R 值 G 值 B 值 16 113 251 218 1618 50 242 163 1820 133 245 148 2022 193 246 141 2224 232 254 154 DB34/T 15962012 6 表4（续）温度范围 颜色 R 值 G 值 B 值 2426 247 251 103 2628 250 206 96 2830 239 171 73 3032 228 140 62 3234 226 94 43 3436 205 80 31 3638 197 30 30 3840 175 14 14 40 136 7 7 图4 夏季气温分布图示例 5.3 降雨分布图颜色表 降雨分布图的颜色以冷色调为主，对大暴雨和特大暴雨用反差较大的紫色来表示，具有醒目、警示的作用。表 5 列出了各量级降雨对应的颜色值，图 5 是一个按表 5 颜色绘制的例子。表5 降雨分布图颜色表 雨量范围 颜色 R 值 G 值 B 值 0 mm10 mm 165 243 141 10 mm25 mm 61 185 0 25 mm50 mm 99 184 249 50 mm100 mm 0 0 249 100 mm250 mm 243 5 238 250 mm 129 0 0 DB34/T 15962012 7 图5 降雨分布图示例 5.4 森林火险气象等级分布图颜色 将灾害发生的可能性划分为 5 个等级，从较轻的 1 级到严重的 5 级分别用越来越暖的颜色表示。表 6 列出了各干旱等级对应的颜色值，图 6 是一个按表 6 颜色绘制的例子。表6 森林火险气象等级分布图颜色表 森林火险气象等级 颜色 R 值 G 值 B 值 1 级 151 232 173 2 级 254 217 99 3 级 236 152 0 4 级 221 83 30 5 级 177 9 9 DB34/T 15962012 8 图6 森林火险气象等级分布图示例 5.5 地质灾害气象等级分布图颜色 一般地质灾害气象等级超过 3 级才会有影响，因此只用暖色调定义 3 级到 5 级。表 7 列出了各地质灾害气象等级对应的颜色值，图 7 是一个按表 7 颜色绘制的例子。表7 地质灾害气象等级分布图颜色表 地质灾害气象等级 颜色 R 值 G 值 B 值 3 级，可能性较大 255 255 0 4 级，可能性大 255 192 0 5 级，可能性很大 255 0 0 DB34/T 15962012 9 图7 地质灾害气象等级分布图示例 5.6 干旱气象等级分布图颜色表 表 8 列出了各干旱气象等级对应的颜色值，图 8 是一个按表 8 颜色绘制的例子。表8 干旱气象等级分布图颜色表 干旱气象等级 颜色 R 值 G 值 B 值 轻旱 254 217 99 中旱 236 152 0 重旱 221 83 30 特旱 177 9 9 DB34/T 15962012 10 图8 干旱气象等级分布图示例 5.7 洪涝气象等级分布图颜色表 表 9 列出了各洪涝气象等级对应的颜色值，图 9 是一个按表 9 颜色绘制的例子。表9 洪涝气象等级分布图颜色表 洪涝气象等级 颜色 R 值 G 值 B 值 轻涝 155 188 232 中涝 59 126 219 重涝 28 59 169 特涝 7 30 120 DB34/T 15962012 11 图9 洪涝气象等级分布图示例 DB34/T 15962012 12 参 考 文 献 1 中华人民共和国地图.北京:国家测绘局,2006.2 张明等编著.气象服务影视产品图形.北京:中国气象局,2009._
