病死畜禽干化法无害化处理成套设备通用技术要求DB13／T 2570-2017.pdf

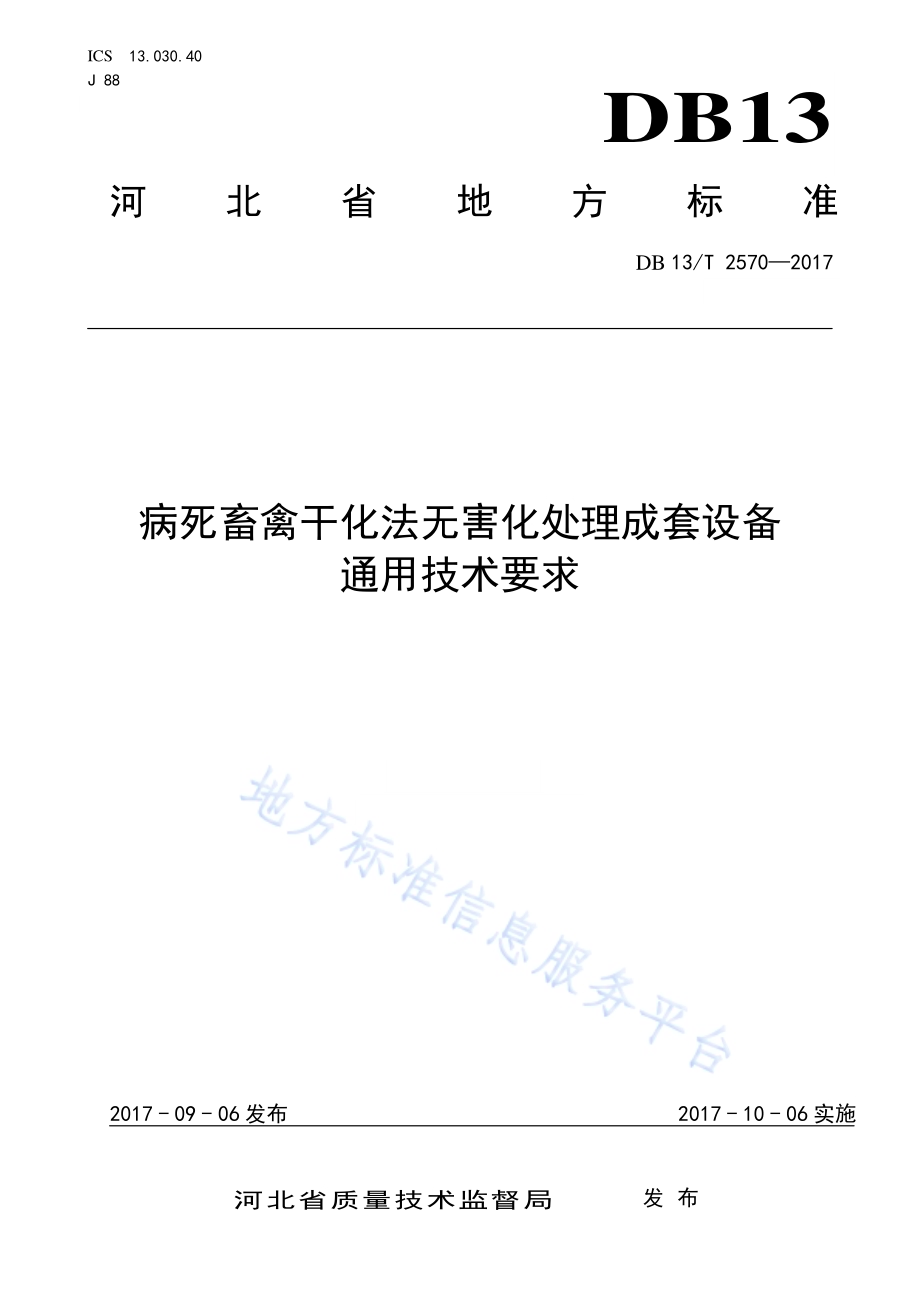

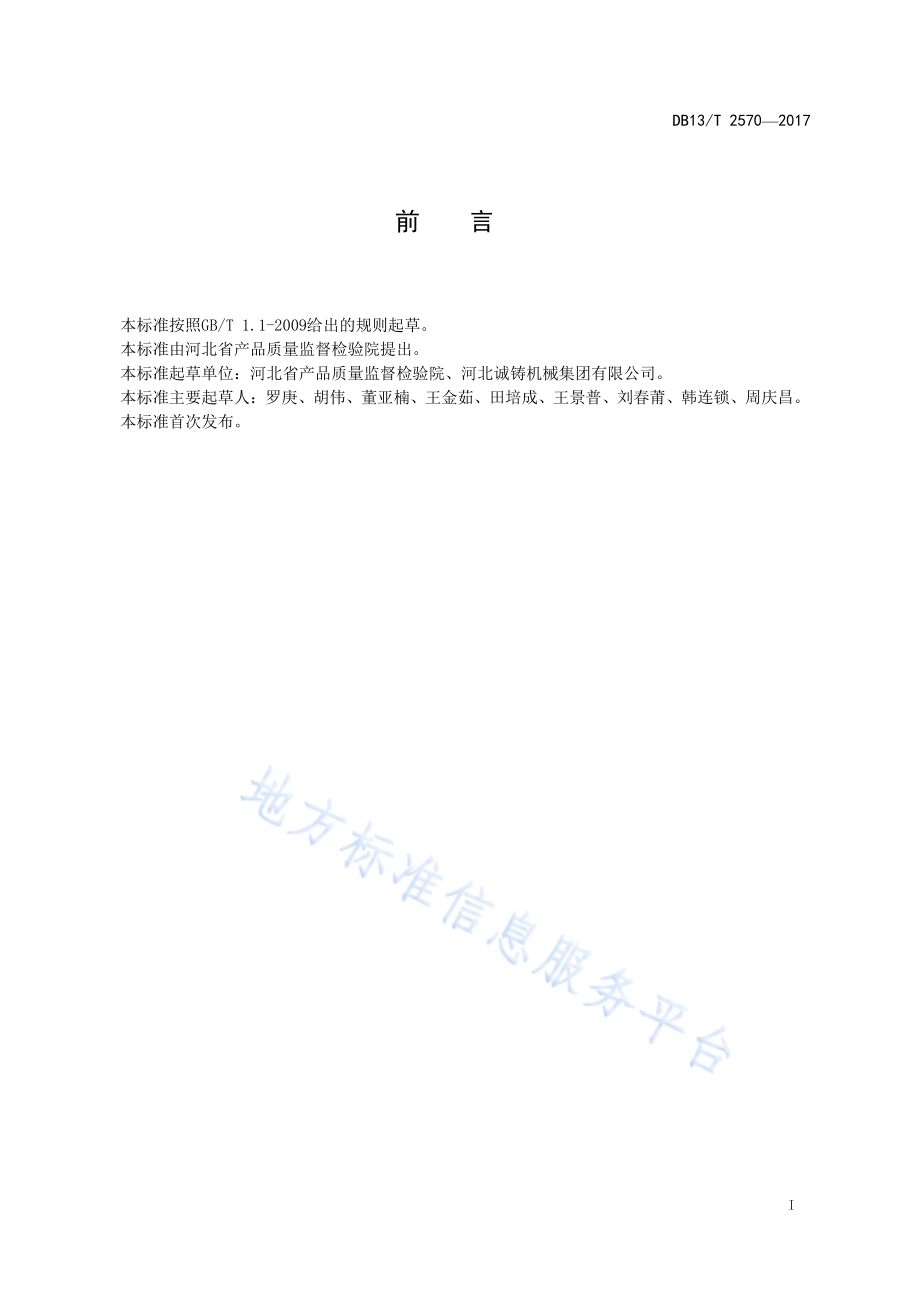

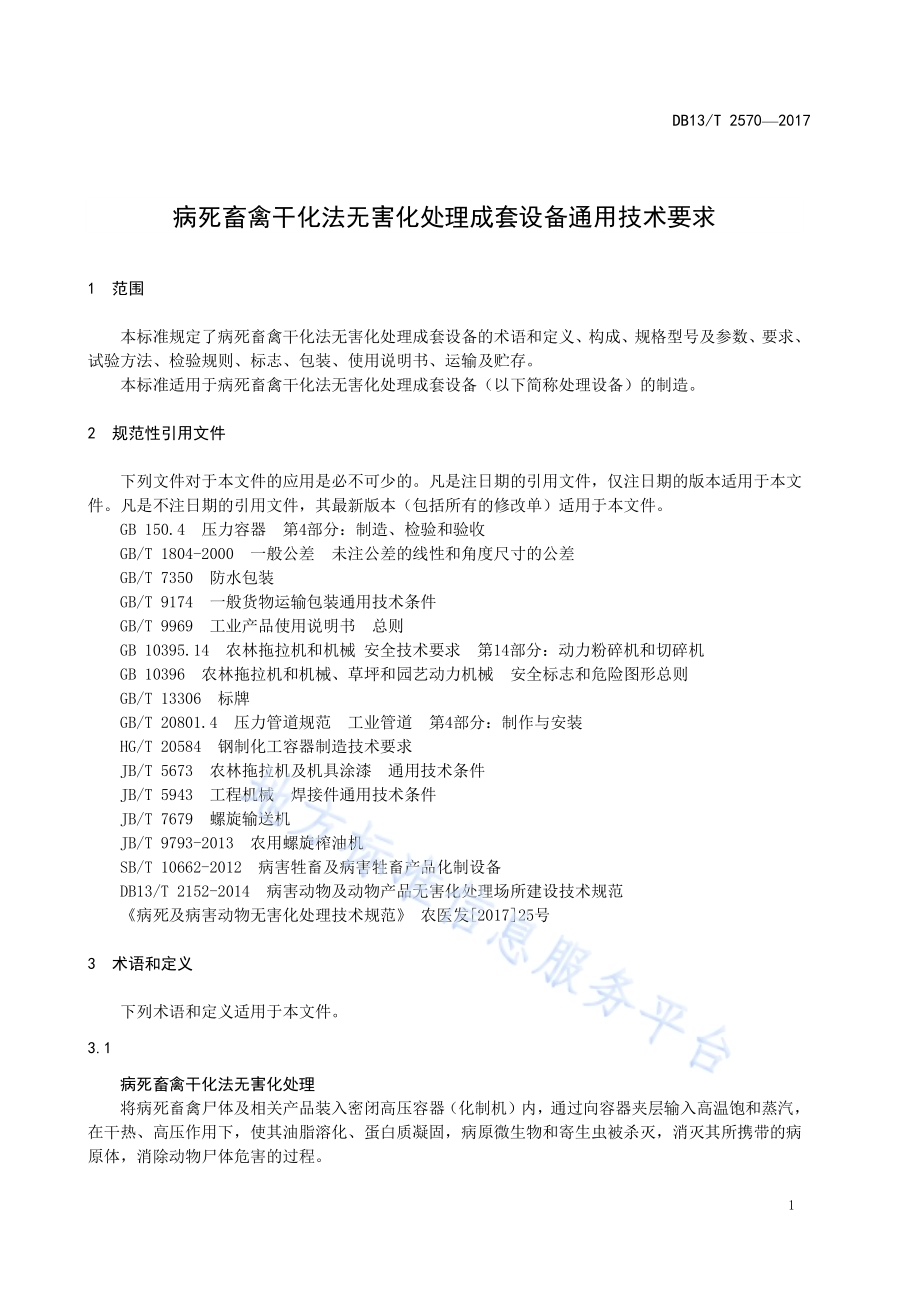

ICS 13.030.40 J 88 DB13 河北省地方标准 DB 13/T 25702017 病死畜禽 干化法无 害化处理 成套设备 通用技术 要求 2017-09-06 发布 2017-10-06 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2570 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 产品 质量 监督检 验院 提出。本标准 起草 单位：河 北省 产品质 量监 督检 验院、河 北诚铸 机械 集团 有限 公司。本标准 主要 起草 人：罗庚、胡伟、董 亚楠、王金 茹、田培 成、王景 普、刘 春 莆、韩 连锁、周 庆昌。本标准 首次 发布。DB13/T 2570 2017 1 病 死畜禽 干化法无 害化处 理成套设 备通用 技术要求 1 范围 本标准 规定 了病 死畜 禽干 化法无 害化 处理 成套 设 备 的术语 和定 义、构 成、规 格 型号及 参数、要求、试验方 法、检验 规则、标 志、包 装、使用 说明 书、运输及 贮存。本标准 适用 于病 死畜 禽干 化法无 害化 处理 成套 设备（以下 简称 处理 设备）的 制造。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 150.4 压力 容器 第4 部分：制造、检 验和 验收 GB/T 1804-2000 一 般公 差 未 注公 差的 线性 和角 度尺寸 的公 差 GB/T 7350 防 水包 装 GB/T 9174 一 般货 物运 输 包装通 用技 术条 件 GB/T 9969 工 业产 品使 用 说明书 总则 GB 10395.14 农林 拖拉 机 和机械 安 全技 术要 求 第14部分：动 力粉 碎机 和 切 碎机 GB 10396 农林 拖拉 机和 机械、草坪 和园 艺动 力机 械 安 全标 志和 危险 图形 总则 GB/T 13306 标牌 GB/T 20801.4 压力 管道 规范 工业 管道 第4部 分：制作 与安 装 HG/T 20584 钢 制化 工容 器制造 技术 要求 JB/T 5673 农 林拖 拉机 及 机具涂 漆 通用 技术 条件 JB/T 5943 工 程机 械 焊 接件通 用技 术条 件 JB/T 7679 螺 旋输 送机 JB/T 9793-2013 农 用螺 旋榨油 机 SB/T 10662-2012 病害 牲 畜及病 害牲 畜产 品化 制设 备 DB13/T 2152-2014 病害 动物及 动物 产品 无害 化处 理场所 建设 技术 规范 病死 及病 害 动 物无 害化 处理技 术规 范 农 医发201725 号 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 病死畜 禽干 化法 无害 化处 理 将病死 畜禽 尸体 及相 关产 品装入 密闭 高压 容器（化 制机）内，通过 向容 器夹 层 输入高 温饱 和蒸 汽，在干热、高 压作 用下，使 其油脂 溶化、蛋 白质 凝固，病原 微生 物和 寄生 虫被 杀灭，消灭 其所 携带 的 病原体，消除 动物 尸体 危害 的过程。DB13/T 2570 2017 2 3.2 病死畜 禽干 化法 无害 化处 理成套 设备 将病死 畜禽 及相 关产 品通 过预碎、干 化化 制灭 菌、干燥、压榨、粉 碎、废水 废气净 化等 步骤 进 行无害化 处理 的成 套设 备。4 构成、规格 型号 及参 数 4.1 构成及 处理 设备 结构 简图 处理设 备由 原料 仓、预 碎 机、输送 泵、螺 旋输 送机、化 制机、缓存 仓、榨 油 机、风冷 机、粉 碎机、包装机、离 心机、储 油罐、降尘 器、冷凝 器、冷却 塔、真 空泵 站、废水 废气 处理装 置等 组成。处理设备结构 简图 见图1。工艺 流 程描述 及主 要设 备性 能见 附录A。图1 处理 设备 结构 简图 DB13/T 2570 2017 3 4.2 规格型 号及 参数 处理设 备规 格型 号及 参数 见表1。表1 处理 设备 规格 型号 及 参数 设备型号 每批处理量 主要配套设备规格 化制时工作温度 化制时工作压力 化制时间 1 吨机组 1 000 kg 原料仓 YL-6 预碎机 YS-40 化制机 HZ-1100-1.5 140 160 0.5 MPa 0.65 MPa 4 h 2 吨机组 2 000 kg 原料仓 YL-6 预碎机 YS-50 化制机HZ-1300-4 140 160 0.5 MPa 0.65 MPa 4 h 5 吨机组 5 000 kg 原料仓YL-15 预碎机 YS-50 化制机HZ-1600-8 140 160 0.5 MPa 0.65 MPa 4 h 5 要求 5.1 基本要 求 5.1.1 处理设 备中 的焊 接件 制造 应符 合 JB/T 5943 的 规定。5.1.2 切削加 工未 注公 差的 极限 偏差应 符 合 GB/T 1804-2000 表1 中 的 m 级要 求，非 切削加 工零 部件尺寸应 符 合 GB/T 1804-2000 表1 中的 v 级要 求。5.2 主要设 备技 术要 求 5.2.1 处理设 备的 技术 工艺、技 术参数 均应 达到 病 死及 病害动 物无 害化 处理 技术 规范 农医 发201725 号的 要求。5.2.2 化制机 的罐 体属 于压 力容 器，其 生产 制造 单位 必须 取得相 应等 级的 特种 设备 制造许 可证，其 所用钢板 材料 及焊 接制 造应 符合 GB 150.4 压力 容器 第 4 部分 制造 标准 的规 定；压力 管道 焊接 应符 合GB/T 20801.4 压力 管道 规 范 工 业管 道 第4 部分 制 造与安 装的 规定。5.2.3 螺旋输 送机 的制 造应 符 合JB/T 7679 的规定；预 碎机、粉碎 机的 制造 应符 合 GB 10395.14 的规定，储 油罐 的制 造应 符 合HG/T 20584 的 规定，榨 油 机的制 造应 符 合JB/T 9793-2013 的 规定。化 制机的制造 应符 合 SB/T 10662-2012 的规 定。5.2.4 原材料、外 购件、外 协件 均有生 产单 位合 格证，制 造商应 抽样 检验 和测 试，确认合 格后 方可 使用。5.3 外观 5.3.1 处理设 备外 观质 量和 涂漆 应符 合 JB/T 5673 的 规定，漆膜 附着 力应 不低 于 JB/T 5673 的 规定，漆膜厚 度不 低 于 45 m。漆膜外 观光 滑平 整，颜色 均匀，无流 挂，无气 泡，无裂纹 和剥 落等 缺陷。5.3.2 外露紧 固件 不应 错装、漏 装、紧 固可 靠、突 出部 分长 短一致，其 螺栓 尾端 应突 出螺母之外2 倍4 倍的 螺距。DB13/T 2570 2017 4 5.3.3 覆盖件 表面 应平 整光 滑，各结合 面边 缘应 整齐 均匀，不应 有划 痕和 锈蚀。5.4 整机性 能 5.4.1 设备正 常运 行不 得有 异常 响动，各控 制阀 门应 工作 可靠。5.4.2 设备正 常运 行不 应有 漏油、漏水、漏 气现 象。5.4.3 设备的 安全 防护 装置 及标 志应符 合 GB 10396 的相 关 规定。5.5 环保要 求 设备运 行时，运 输车 辆、人 员出入 口应 单独 设置 喷雾 消毒通 道，并符 合DB13/T 2152-2014 的规 定。设备运 行过 程中 废水 废气 排放应 符合 病死 及 病害 动物无 害化 处理 技术 规范 农医 发201725 号 的要求。6 试验方 法 6.1 外观 6.1.1 漆膜厚 度用 精度 为 1 m 的 涂层测 厚仪 测量，并 符 合JB/T 5673 的规 定。6.1.2 外观质 量和 外露 紧固 件以 及覆盖 件表 面目 测观 察。6.2 尺寸 所有机 加工 件、焊接 件尺 寸均按 照图 纸要 求及GB/T 1804-2000、JB/T 5943 中 相应等 级标 准进 行 检验。6.3 压力 化制机 等需 要压 力测 试的 设备均 按图 纸设 计要 求用 满足试 验要 求的 水压 试验 机进行 压力 检测。6.4 整机性 能 6.4.1 空运转，开 启处 理设 备电 源后，观察 控制 系统 各仪 表指示 应正 常。6.4.2 设备空 运转 时，减速 机、电机、主轴 应无 异常 响动，各控 制阀 门工 作应 可靠。6.4.3 设备空 运转 时，应无 漏油、漏水、漏 气等 现象。7 检验规 则 7.1 出厂检 验 每台处 理设 备出 厂前 应按 照本标 准规 定进 行出 厂检 验，检 验合 格后 签发 产品 合格证。检验项 目见 表2。DB13/T 2570 2017 5 表2 检验 项目 检验项目 技术要求 检验方法 出厂检验 型式检验 设计尺寸 见 5.1 见 6.2 设备外观 见 5.3 见 6.1 设备压力 见 5.2.2 见 6.3 整机性能 见 5.4 见6.4 7.2 型式检 验 有下列 情况 之一 时，应进 行型式 检验：a)新产品 试制；b)老产品 转厂 生产；c)产品结 构、材料、工 艺有 较大改 进，可能 影响 产品 性能时；d)停产半 年以 上恢 复生 产时；e)正常生 产每 年不 少 于 1 次；f)上级主 管部 门提 出型 式检 验时。7.3 抽样与 判定 规则 型式检 验应 在检 验产 品中 随机抽 取1 台，检 验合 格，判定产 品为 合格。若有 一 项不合 格则 判定 产品为不合 格。8 标志、包装、使 用说 明书、运输 和贮 存 8.1 标志 标牌应 固定 在产 品醒 目的 部位，其型 式和 规格 应符 合GB/T 13306 的 规定，条 目、内 容和 排列 应 符合下列 规定：a)商标；b)产品名 称；c)产品型 号；d)执行标 准号；e)制造编 号；f)制造日 期；g)制造商 名称。8.2 包装及 使用 说明 书 8.2.1 采用 裸 装方 式。控制 仪表 和随机 文件 按 GB/T 7350 的要求，易 脱落 零件、易 损件及 随机 工具按 GB/T 9174 的 要求 装入 包装箱。8.2.2 处理设 备的 使用 说明 书应 符合 GB/T 9969 的规 定。8.3 运输 产品的 运输 可采 用公 路汽 运和铁 路货 运，应符 合运 输部门 的有 关规 定。运输 中应保 证产 品可 靠 固定，防 止撞 击破 损变 形，必要时 应有 篷布 遮盖，防 止雨淋。DB13/T 2570 2017 6 8.4 贮存 产品检 验合 格后 应入 成品 仓库贮 存，防止 锈蚀、变 形和损 坏。DB13/T 2570 2017 7 附 录 A（资料 性附 录）工艺流 程及 主要 设备 性能 A.1 设备 工艺 流程 工艺流 程描 述：h)病死动 物集 中收 集后，运 输至 动 物无 害化 处理 中心，直接 倒入 原料 仓中 冷藏 暂存。待原 料 满足批次 生产 后，然后 开启 自动喂 料系 统；i)原料在 密闭 的工 作环 境中 通过螺 旋输 送机 匀速 的把 物料输 送到 预碎 机中，物 料在铰 刀的 作 用下，破 碎 成4 cm 5 cm 的 肉块；j)通过液 压输 送泵 把破 碎后 的物料 输送 到化 制机 中，达到额 定重 量后 停止 输送，开始 加压 加温，达到物 料所 需压 力并 进入 化制阶 段，化制 时间 4 h。化制完 成后，待 物料 的含 水 量将 至 10%14%，满足 榨油 机脱 脂要 求 后，通 过螺 旋输 送机 把物 料输送 至缓 存仓 暂存；k)缓存仓 的物 料通 过螺 旋输 送机送 入榨 油机 加热 锅，然后缓 慢进 入榨 油机，终 端产品 得到 渣 饼和油脂；l)分离出 的油 脂经 过加 热搅 拌罐加 热搅 拌后，进 入卧 式离心 机，得到 纯净 油，纯净油 通过 输 油泵进入 储油 罐；m)渣饼通 过螺 旋输 送机 输送 至风冷 机、缓存 仓降 温暂 存，然 后经 过粉 碎机 粉碎 后并自 动包 装，最后成 品入 库，作为 生物 肥的原 料；n)病死动 物化 制过 程中 产生 的废气 首先 经过 降尘 器降 尘，然 后经 过冷 凝器 冷却 后，通 过真 空 泵站进入 废水 废气 处理 装置 进行过 滤净 化，最终 达标 排放。A.2 主要 设备 性能 A.2.1 原 料仓 原料仓 的主 要功 能就 是冷 藏、储 存和 输送 病死 畜禽 至预碎 机。A.2.2 预 碎机 预碎机 主要 功能 就是 通过 动刀与 定刀 的剪 切把 动物 尸体、残核 破碎 成小 块。A.2.3 化 制机 化制机 主要 功能 就是 通过 加温加 压把 破碎 后的 动物 尸体化 制、灭菌、干 燥。A.2.4 螺 旋输 送机 螺旋输 送机 的主 要功 能就 是输送 无害 化处 理过 程中 各个环 节所 产生 的物 料。A.2.5 缓 存仓 缓存仓 主要 功能 就是 把化 制机、风冷 机出 来的 物料 搅拌、冷却、存 储。A.2.6 输 送泵 输送泵 主要 功能 就是 通过 压力把 预碎 机破 碎的 动物 尸块，输送 到化 制机 中。A.2.7 榨 油机 DB13/T 2570 2017 8 榨油机 主要 功能 就是 把化 制机中 经过 高温 灭菌 干燥 的物料 进行 压榨，得 到油 脂。A.2.8 离 心机 离心机 的主 要功 能就 是把 榨油机 压榨 出来 的油 脂进 行净化 分离，把 动物 残渣 分离出 来，得到 纯 净油脂。A.2.9 储 油罐 储油罐 主要 功能 就是 储存 无害化 处理 过程 中所 生产 的经过 分离 净化 的油 脂。A.2.10 风 冷机 风冷机 主要 功能 就是 对化 制、压 榨完 成后 的高 温物 料风冷 干燥。A.2.11 粉 碎机 粉碎机 主要 功能 就是 把经 过榨油 机压 榨出 来的 渣饼 进行粉 碎。A.2.12 包 装机 包装机 的主 要功 能就 是把 粉碎后 的渣 饼进 行包 装贮 存。A.2.13 降 尘器 降尘器 主要 功能 就是 使化 制机所 排出 的含 尘气 流做 旋转运 动，通 过 离心 力将 尘分离 出来。A.2.14 冷 凝器、冷 却塔 冷凝器、冷 却塔 主要 功能 就是冷 却从 化制 机排 出的 废气。A.2.15 真 空泵 站 真空泵 的主 要功 能就 是利 用真空 抽取 或压 送从 冷凝 器排出 的废 气。A.2.16 废 水废 气处 理装 置 废水废 气处 理装 置的 主要 功能就 是净 化处 理过 程中 产生的 废水、废 气，使其 达标排 放。
