城镇沥青路面就地热再生技术规程DB42／T 1477-2018.pdf

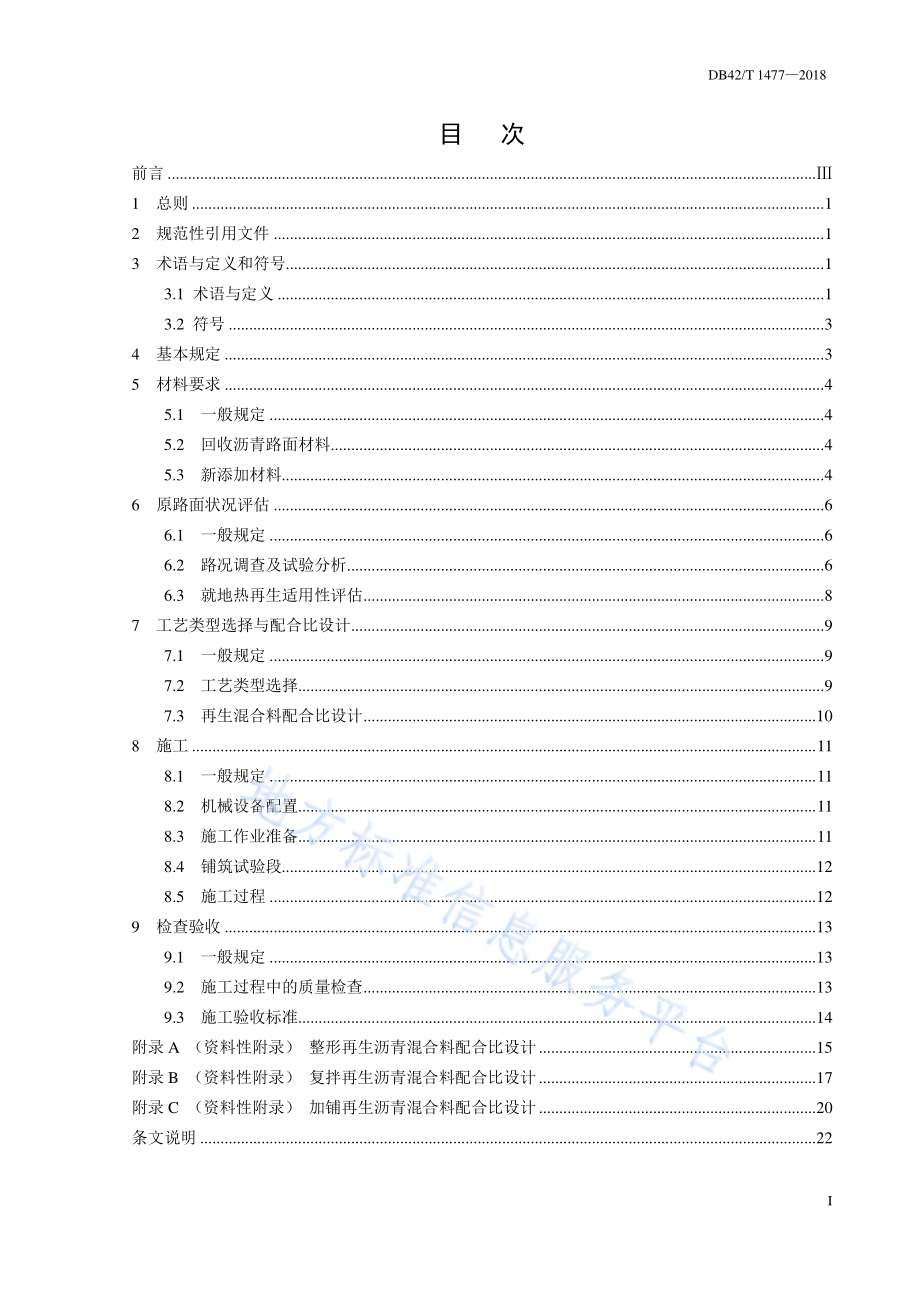

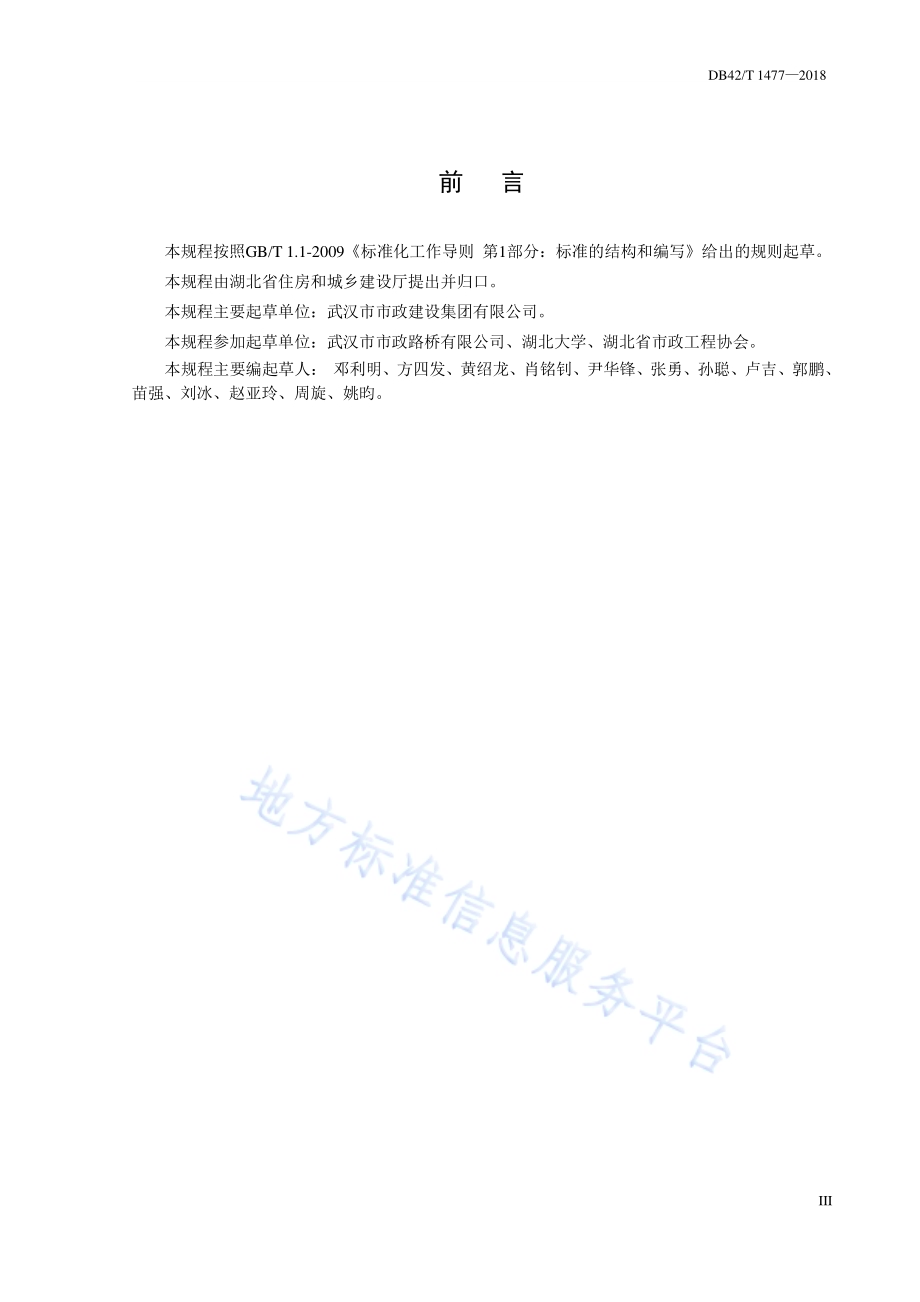

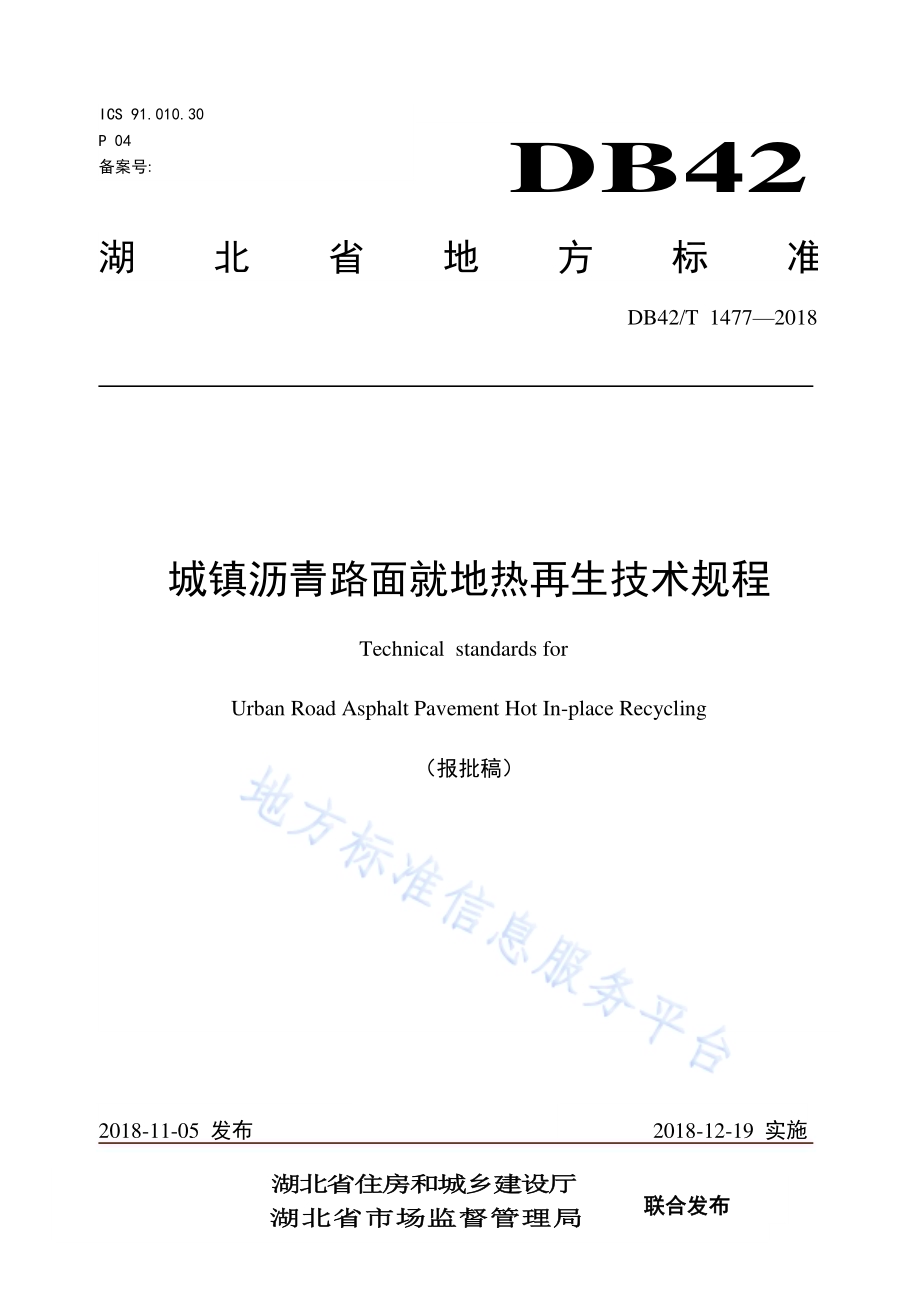

ICS 91.010.30 P 04 备案号:湖北省地方标准 DB42 DB42/T 1477 2018 城镇沥青 路面就地 热再生技 术规程 Technical standards for Urban Road Asphalt Pavement Hot In-place Recycling（报批稿）2018-11-05 发布 2018-12-19 实施 湖 北 省 住 房 和 城 乡 建 设 厅 湖 北 省 市 场 监 督 管 理 局 联合发 布 DB42/T 1477 2018 I 目 次 前言.1 总 则.1 2 规 范性 引用 文件.1 3 术语 与 定义 和符号.1 3.1 术语 与 定义.1 3.2 符号.3 4 基 本规 定.3 5 材 料要 求.4 5.1 一般 规定.4 5.2 回收 沥青 路面 材料.4 5.3 新添 加材 料.4 6 原 路面 状况 评估.6 6.1 一般 规定.6 6.2 路况 调查 及试 验分 析.6 6.3 就地 热 再 生适 用性 评 估.8 7 工 艺类 型选 择与 配合 比 设计.9 7.1 一般 规定.9 7.2 工艺 类型 选择.9 7.3 再生 混合 料配 合比 设 计.10 8 施工.11 8.1 一般 规定.11 8.2 机械 设备 配置.11 8.3 施工 作业 准备.11 8.4 铺筑 试验 段.12 8.5 施工 过程.12 9 检 查验 收.13 9.1 一般 规定.13 9.2 施工 过程 中的 质量 检 查.13 9.3 施工 验收 标准.14 附录 A（资料 性附 录）整形再 生沥 青混 合料 配合 比设计.15 附录 B（资料 性附 录）复拌再 生沥 青混 合料 配合 比设计.17 附录 C（资料 性附 录）加铺再 生沥 青混 合料 配合 比设计.20 条文说 明.22 DB42/T 1477 2018 II DB42/T 1477 2018 III 前 言 本规程 按照GB/T 1.1-2009 标准 化工 作导 则 第1部 分：标 准的 结构 和编 写 给出的 规则 起草。本规程 由湖 北省 住房 和城 乡建设 厅提 出并 归口。本规程 主要 起草 单位：武 汉市市 政 建 设集 团有 限公 司。本规程 参加 起草 单位：武 汉市市 政路 桥有 限公 司、湖北大 学、湖北 省市 政工 程协会。本规程 主要 编起 草人：邓 利明、方 四发、黄 绍龙、肖铭钊、尹华 锋、张勇、孙聪、卢 吉、郭鹏、苗强、刘冰、赵 亚玲、周 旋、姚 昀。DB42/T 1477 2018 1 城 镇沥青 路面就地 热再生 技术规程 1 总则 本规程 规定 了城 镇沥 青路 面就地 热再 生技 术的 基本 规定、材料 要求、原 路面 状况评 估、工 艺类型选 择与 配合 比设 计、施工及 检查 验收。本规程 适用 于城 市道 路沥 青路面 就地 热再 生设 计、施工及 验收，公路 沥青 路 面就地 热再 生施工可参 照执 行。为适应 湖北 省沥 青路 面养 护发展 需 要，贯 彻国 家建 设节约 型社 会，实现 循环 经济、低碳 经 济的要求，推 动就 地热 再生 技术的 发展 和应 用，特制 定本规 程。沥青路 面就 地热 再生 技术 除应符 合本 规程 的规 定外，尚应符 合国 家、行 业和 湖北 省现行 安全、环保方 面的 标准、规 范的 规定。就地热 再生 设备 的噪 声和 废气排 放应 符合 国家 标准。2 规 范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡是 注 日期的 引用 文件，仅注 日 期的版 本适 用于本文件。凡 是不 注日 期的 引用文 件，其最 新版 本（包括所 有的 修改 单）适用 于本文 件。CJJ 1 城镇 道路 工程 施工 与质量 验收 规范 CJJ 36 城镇 道 路养 护技 术 规范 CJJ/T 43 城镇 道路 沥青 路 面再生 利用 技术 规程 JTG E20 公 路工 程沥 青及 沥青混 合料 试验 规程 JTG F41 公 路沥 青路 面再 生技术 规范 JTG E40 公 路土 工试 验规 程 JTG E60 公 路路 基路 面现 场测试 规程 JTG F40 公 路沥 青路 面施 工技术 规范 JTG H20 公路 技术 状况 评 定标准 JTG H30 公路 养护 安全 作 业规 3 术语 与 定义 和符 号 3.1 术语 与定 义 CJJ/T 43-2014 和 JTG F41-2008 界定 的以 及下 列术 语 和定义 适用 于本 标准。为 了便 于 使用，DB42/T 1477 2018 2 以下重 复列 出 了 CJJ/T 43-2014、JTG F41-2008 中的 某 些术语 和定 义。3.1.1 沥 青路 面再 生 asphalt pavement recycling 采用专 用机 械设 备对 旧沥 青路面 或者 回收 沥青 路面 材料（RAP）进 行处 理，并掺加 一定 比例的新矿 料、再生 用结 合料 等，形 成满 足路 用性 能要 求的混 合料 及路 面结 构层 技术。CJJ/T 43-2014,定义2.1.4 3.1.2 就 地热 再生 技术 hot in-place recycling 采用专 用设 备，对 沥青 路 面加热 并翻 松，掺 入一 定 数 量的 新沥 青、添 加剂 及 新沥青 混合 料等，经热态 拌和、摊 铺、碾压 等工序，一 次性 实现 原沥 青路面 再生 利用 的技 术。它包括 整形 再生、复拌再生、加 铺再 生三 种基 本工艺 类型。3.1.3 整 形再 生 repaving 采用再 生机 组将 原沥 青路 面加热 软化、就 地添 加一 定数量 的沥 青再 生剂、翻 松、就 地熨 平，其上再 摊铺 一层 新沥 青混 合料，一起 压实 成型。3.1.4 复 拌再 生 remixing 采用再 生机 组将 原沥 青路 面加热 软化、翻 松，就 地 添加一 定数 量的 沥青 再生 剂、新 沥青 及新沥青混 合料，将 再生 后的 原沥青 路面 材料 与添 加的 新沥青 混合 料一 起提 升，经热态 拌合、摊 铺、压实成 型。3.1.5 加 铺再 生 resurfacing 在整形 再生、复拌 再生 的 基础上，再 加铺一 层新 沥 青混合 料，两层一 起压 实 成型，提高原 路面标高。加 铺再 生分 为整 形加铺 再生 和复 拌加 铺再 生。3.1.6 回 收沥 青路 面材 料 reclaimed asphalt pavement，简 称RAP 采用铣 刨开 挖等 方式 从原 沥青路 面获 得的 旧路 面材 料。JTG F41-2008,定义2.1.1 3.1.7 沥 青再 生剂 asphalt rejuvenating agent 掺加到 原路 面沥 青混 合料 中，用 以还 原已 老化 沥青 性能的 添加 剂。JTG F41-2008,定义2.1.7 3.1.8 再 生沥 青混 合料 recyled mixture 含有回 收沥 青路 面材 料（RAP）的 沥青 混合 料。CJJ/T 43-2014,定义2.1.10 3.1.9 热 粘结 hot Joint 通过加 热，使 原路 面下 承 层的沥 青层 与新 铺的 沥青 层粘结 时处 于热 态，两 层 沥青混 合料 中的集料互 相嵌 挤，以保 证层 间热粘 结状 态。3.1.10 间 歇式 加热 interrupted heating-up 两次加 热之 间 具 有短 暂停 顿的加 热方 式，可 以在 保 证施工 温度 的前 提下，不 使路面 表层 沥青过热。3.1.11 再 生沥 青混 合料 级配 gradation of recycled mixture DB42/T 1477 2018 3 对于就 地热 再生 而言，再 生沥青 混合 料级 配及 再生 沥青混 合料 的矿 料级 配，是指回 收沥 青路面材料 中的 矿料 与新 矿料 的合成 级配。JTG F41-2008,定义2.1.11 3.2 符号 本规程 各种 符号、代 号及 意义详 见 表 3.2。表3.2 符 号及 代号 编号 符号或代号 意义 3.2.1 RQI 路面行驶质量指数 3.2.2 PCI 路面损 坏状况指数 3.2.3 RDI 路面车辙深度指数 3.2.4 SRI 路面抗滑性能指数 3.2.5 PQI 路面使用性能指数 3.2.6 PSSI 路面结构强度指数 4 基 本规 定 本规程 适用 于以 下工 程的 设计、施工 和质 量检 查、验收：1)使用 就地 热再 生技 术对 城 市道路 沥青 路面 的预 防性 养护；2)使用 就地 热再 生技 术对 城 市道路 沥青 路面 的表 层病 害处治；3)使用 就地 热再 生技 术对 城 市桥梁 沥青 铺装 层的 病害 处治；4)使用 就地 热再 生技 术对 城 市道路 沥青 路面 的改 扩建 工程。采用就 地热 再生 技术 时，原路面 应具 备以 下条 件：1)路面 弯沉 能够 满足 强度 要 求；2)病害主要集中在沥青表 面层，若沥青路面 存在局部深层病害，应对 其进行预处理，再采 用就地 热再 生技 术进 行处 治；3)原有 沥青 表面 层材 料、厚 度等参 数清 晰、均一。对 于 特 殊路 面 材料，如橡胶 沥 青、SMA 混 合料、Superpave 混 合 料 等材 料 的再生 利 用，应 对原路面 进行 充分 的调 查和 分析，并通 过试 验验 证后 制定针 对性 的方 案，确保 工程质 量。对 于 橡 胶沥 青、SMA 混 合料、Superpave 混 合 料等 材料，需 在制 定 方案 前 应进行 模 拟 加热 试验。应 通 过 实验 室 试验 确 定橡胶 沥 青、SMA 混 合料、Superpave 混 合 料 等材 料，就地 热 再 生后 沥青混合 料级 配、油 石比 是 否满足 设计 及使 用需 求，若不满 足，应对这 些材 料 予以调 整，或 者去 除部分或 全部 该部 分材 料后，应再 次通 过试 验验 证，确保满 足要 求。DB42/T 1477 2018 4 5 材 料要 求 5.1 一般 规定 5.1.1 就 地热 再生 工程 所 用各种 材料 使用 前应 进行 质量检 验，经评 定合 格后 方可使 用。5.1.2 严禁 通过冷 铣刨等破 坏原路面 混合料级 配的方 式获取回 收沥青路 面材料，宜采用 耙松方式。5.2 回收 沥青 路面 材料 5.2.1 原 路面含有 稀浆封层、超薄罩 面、碎石 封层表 层材料路 段，再生 利用时 应经过充 分的 试验、分 析与 验证，对 这些 路段做 出针 对性 的材 料设 计和工 艺设 计，保证 再生 沥青混 合料 的 质 量。5.2.2 对 于回 收沥 青路 面 材料，热再 生之 前应 按表5.2.2 的 各项 规定 进行 检测 试 验。表 5.2.2 回收 沥青 路面 材 料检测 项目 材料 检测项目 检测数量及批次 指标要求 试验方法 回收沥青路面材料 级配 每个特征段不少于1 个点 实测 公路工程沥青及沥青混合料试验规范（JTG E20）沥青含量 实测 回收沥青路面材料中的沥青 针入度（0.1mm）每个特征段不少于1 个点，每个点至少两组 实测 15 延度 实测 软化点 实测 注：具体检测数量和批次可根据现场情况进行相应调整，若原路面材料变异性较大，可根据原路面情况适当加密检测频率。5.3 新添 加材 料 就 地 热 再 生 施 工 过 程 中 新 添 加 的 材 料 主 要 包 括 再 生 剂、热 沥 青、新 沥 青 混 合 料 和 其 他 外 加材 料。每 种 材 料 的 添 加 量 及 品 种 应 根 据 试 验 结 果 和 设 计 要 求 等 综 合 确 定。所 添 加 的 新 材 料 技 术要求如 下：5.3.1 再 生剂 5.3.1.1 成品再生 剂质量控 制指标主 要集中 于其施工 性能、化 学组成、安全性 能及耐老 化性能等。结 合室 内试 验及 技术 要求分 析，就地 热再 生的 再生 剂 质量 标准 应满 足表5.3.1-1的质量 要求。5.3.1.2 用于 就地 热再 生 的再生 剂除 应满 足表5.3.1-1中的 质量 要求 外，还需 具 有施工 和易 性好、渗透性 强等 技术 要求。表5.3.1-1 就 地热 再生 沥 青再生 剂质 量要 求 检验项目 RA-1 RA-5 RA-25 RA-75 RA-250 RA-500 实验方法 60 运动黏度（10-6m2/s）50175 176900 9014500 450112500 1250137500 3750160000 T 0619-2011 闪点（）T 0633-1993 饱和分 含量（%）T 0618-1993 DB42/T 1477 2018 5 表5.3.1-1 就 地热 再生 沥 青再生 剂质 量要 求（续）5.3.1.3 根据原路 面沥青混 合料中沥 青的型 号和老化 程度、沥 青含量、原路面 沥青混合 料掺配比例及 再生 剂与 沥青 的配 伍性等，应 综合 选择 再生 剂品种 和掺 配量。5.3.1.4 选择再生 剂时，应 以改善老 化沥青 性能和原 路面沥青 混合料 的力学性 能为原则，再生剂本身 的性 能可 作为 参考 指标。在老 化沥 青中 添加 适量再 生剂 后，其指 标宜 满足表5.3.1-2的指 标要求。表 5.3.1-2 老化 道路 石油 沥青添 加再 生剂 后的 指标 要求 指标 软化点（）针入度（25，5s，0.1mm）动力粘度（60，Pa/s）延度（15，cm）普通再生沥青 40 60 SBS 改性 再生沥青 相比于老化沥青软化点，添加再生剂后软化点下降不宜超过 10 4080-注：此处普通再生沥青为湖北 地区较为常用的 70#基质沥青，延度可作为冬严寒区、冬寒 区选用指标，若沥青为其它标号，可参考此要求执行。5.3.1.5 再生剂用 量的确定 应综合考 虑再生 沥青和再 生沥青混 合料的 性能指标 要求。通 过添加不同剂 量的 再生 剂，经过 反复试 验确 定最 佳的 再生 剂用量。5.3.2 热 沥青 5.3.2.1 热沥青宜 使用道路 石油沥青，道路 石油沥青 应符合现 行标准 城镇道 路沥青路 面再生利用技 术规 范（CJJ/T 43）的规 定。5.3.2.2 热沥青宜 与添加的 新沥青混 合料中 的沥青品 种及标号 一致，也可采用 针入度大 一级的沥青，但对 于原 路面 车辙 较明显 的路 段不 宜采 用。5.3.2.3 沥青 应按 照品 种、标号 分开 存放，在储 运、使用 和存 放过 程中 应采 取良好 的防 水措 施，避免雨 水或 者加 热管 道蒸 汽 进入 沥青 中。5.3.3 新沥 青混 合料 芳香分 含量（%）实测 记录 实测 记录 实测 记录 实测 记录 实测 记录 实测 记录 T 0618-1993 薄膜烘箱实验 前后黏度比 T 0619-2011 薄膜烘箱实验前后质量变化量绝对值（%）T 0609-2011 或 T 0610-2011 15 密度 实测 记录 实测 记录 实测 记录 实测 记录 实测 记录 实测 记录 T 0603-2011 DB42/T 1477 2018 6 5.3.3.1 当不需要 调整原路 面材料级 配时，新添加的 沥青混合 料应满 足现行标 准城镇 道路沥青路面 再生 利用 技术 规范（CJJ/T 43）的 规定 的技 术 要求。5.3.3.2 当需要调 整原路面 材料级配 时，新 沥青混合 料与原路 面沥青 混合料混 合后的再 生沥青混合料 质量 应符 合现 行标 准城 镇道 路沥 青路 面再 生利用 技术 规范（CJJ/T 43）的 有关 规定。5.3.3.3 新沥青混 合料中的 沥青、集 料、填 料、外加 剂等各原 材料均 应满足现 行标准 城镇道路沥青 路面 再生 利用 技术 规范（CJJ/T 43）的规 定 的技术 要求。5.3.3.4 再生沥青 混合料中 使用的矿 粉技术 指标应符 合现行标 准城 镇道路沥 青路面施 工技术及验收 规程（DB42/T344-2013）的有 关规 定。5.3.4 其 他外 加材 料 根据工 程需 要添 加的 抗剥 落剂、纤维、抗 车辙 剂、温拌剂 等材 料，应符 合现 行标准 城 镇道路沥青 路面 施工 技术 及验 收规程（DB42/T344-2013）。6 原 路面 状况 评估 6.1 一 般规 定 6.1.1 应对 原路面养 护信息、原路面 技术状况、交通 量、工程 经济等方 面的内 容进行调 查和分析，为 再生 设计 和制 定养 护方 案 提供 依据。6.1.2 原 路面 调查 内容 应 真实、完整，并 进行 分析 和评价。6.2 路况 调查 及试 验分 析 6.2.1 应 按以 下流 程对 原 路面进 行路 况调 查与 分析。道 路 现 场 调 查资 料 调 查：设计 资料、施 工 资 料、养护 资料路况 调查：车辙、损 坏 调 查 等路 面 评 价：病害 分析 及路 面评 价就 地 热 再 生 技 术 适 用 性 结 合 其 他 维 修 方 式详细 调查路面 车辙 类型 及深 度、裂缝 的类 型及 性质旧 面 层 材 料 质 量选 择 再 生 方 法再 生 混 合 料 设 计确 定 再 生 剂 类 型、用量确 定 新 沥 青 混 合 料 的 级 配 和 用 量检验 再生 混合 料质 量否是 DB42/T 1477 2018 7 图6.2.1 原路 面状 况调 查 及试验 分析 流程 6.2.2 路 面基 础数 据收 集 工程施 工前 应收 集路 面基 础数据，具 体收 集资 料见 表6.2.2。表6.2.2 路 面基 础数 据收 集 路面基础数据收集 设计资料 设计路面结构 施工平面图 设计使用年限 设计交通 量 建设情况 建设材料 施工工序控制 竣工资料 养护历史 养护时间 养护方法 养护材料 交通载荷 交通轴载组成 交通量及增长率 路面历史检测数据 6.2.3 路 面病 害调 查 宜采用 自动 化检 测设 备对 路面的 破损 状况 进行 现场 调查，详细 记录 路面 纵裂、横裂、坑 槽、车辙、等破坏 类型的数 量（范 围）、破坏程度 及所在位置。旧路面 现有状况 调查。旧路面病 害类型、数 量应 参照 公 路技 术状况 评定 标准（JTG H20）调 查。6.2.4 路 面表 观性 能检 测 6.2.4.1 检测路面 平 整度、车辙深度、破损 率和抗滑 性能等指 标，参 考公路 技术状况 评定标准（JTG H20）计算 路面RQI、RDI、PCI、SRI 等指标值。6.2.4.2 路面 平整 度检 测 宜采用 激光 平整 度仪，抗 滑性能 宜采 用横 向力 系数 测试车（SCRIM）。6.2.5 路 面强 度检 测 6.2.5.1 路面 结构 强度 的 评价指 标应 采用 路面 弯沉 值。6.2.5.2 通过 弯沉 检测 判 断结构 层强 度，宜 采用 落 锤式弯 沉仪（FWD），计 算 路面结 构强 度指 数（PSSI），分析 路面结构 层强度，评价路 面结构层 尤其是 基层的完 整状况，作为判 定是否适 用于就 地热 再生 工艺 的依 据。6.2.6 路 面取 芯 6.2.6.1 路面取芯设备 应采用直径100mm 或150mm 的钻头，取 芯点主要位于典型病害处，包括纵裂、横裂、坑 槽等 病害 位置。6.2.6.2 取芯 过程 中，应 详细记 录芯 样的 完整 性、厚度、层间 粘结 情况、下 承层整 体性 等。6.2.6.3 车辙 病害 取芯 DB42/T 1477 2018 8 选择代 表性 路段，应在 同 一横断 面的 波谷、波峰、无变形 路面 处分 别取 芯，通过芯 样观 测变形层位 和各 层的 变形 量等。6.2.6.4 裂缝 病害 取芯 选择横 向裂 缝、纵向 裂缝 及网裂 等不 同位 置取 芯，观测裂 缝的 发展 方向，且 应根据 不 同 的裂缝情况 分别 取芯。6.2.6.5 其它 情况 取芯 为验证 建设 时的 路面 结构，应在 未变 形的路 段取 芯，观测 其各 层路面 材料、厚度等，宜选 择车辆通 行很 少的 路段。6.2.7 路 面取 样及 室内 试 验 6.2.7.1 为对原路 面混合料 状况作进 一步的 评价，需 要进行取 样分析，可采用 液压镐或 沥青路面养护 修补 车分 层取 样，每个点 样品 质量 不得 少于100kg。6.2.7.2 对于取样 频率，若 前期调查 和设计 资料与施 工路段沥 青路面 结构相符 且建设时 间、养护历史 也相 同，可 只取 一 个代表 性点；若路 面结 构 不一致 或建 设时 间、养 护 历史也 存在 差 距，则宜平均 每1km 进行 一次 取 样，每 个特 征路 段不 少于 一次取 样。6.2.7.3 若路面病 害主要存 在于表层，可只 对沥青路 面上面层 进行取 样；若路 面病害严 重，如车辙等 病害，则 应根 据实 际情况 对路 面上 面层、中 面层及 下面 层分 别进 行取 样，以 评价 目前 路面材料的 性能 和再 生的 可行 性。6.2.7.4 为确保再 生剂用量 的准确性，取样 时应在同 等施工条 件下取 样，即保 持取样时 原路面沥青老 化程 度和 施工 时再 生剂喷 洒位 置原 路面 老化 程度一 致。6.2.7.5 对于 回收 沥青 路 面材料（RAP），热 再生 之 前应进 行相 关室 内试 验，试验内 容参 照本 规程表5.2.2，其试 验检 测结 果作为 再生 沥青 混合 料设 计和评 价的 依据。6.3 就 地热 再生 适用 性评 估 6.3.1 路面 是否需要 养护及 采用哪种 养护方式 受很多 因素的影 响，如道 路病害 类型、病 害产生的原因、养 护目 标及 道路 的长期 养护 规划 等，因此 在选择 适合 就地 热再 生的 养护路 段时，应 根据具体情 况综 合考 虑。6.3.2 关于 不适合直 接就地 热再生的 情况：沥 青路面 在选择养 护方式时 要有针 对性，需 要根据具体工 程具 体分 析，但是 若存在 以下 情况，则 不适 合直接 进行 就地 热再 生施 工。1）基 层松 散：在进行 路面 调查 时，发现 路面存 在大 面积 网裂 和沉 陷，而 对病 害位 置进 行取 芯或开 挖后，发现路面 基层 已严 重松 散，则建议 采取 其它 养护 方式。路面 基层 只是 局部 出现 严重松 散现 象，则可对 局部 病害 开挖 预处 理后再 进行 就地 热再 生施 工。2）原 路面 中、下面 层沥 青 混合料 性能 不符 合要 求时：若路面 在设 计、建造 时，中、下 沥青 层选 用了 较差 的原材 料，如集 料强 度不 符合要 求、沥青性能极 差或 表面 层采 用了 煤沥青 等沥 青，这 种情 况 若为施 工路 段普 遍现 象，则建议 采取 其它养护方 式。若局 部存 在，则可对 局部 病害 开挖 预处 理后再 进行 就地 热再 生施 工。DB42/T 1477 2018 9 7 工 艺类 型选 择与 配合 比 设计 7.1 一般 规定 7.1.1 根据 不同路面 病害的 特点、类 型，应采 用不同 的施工设 备和施工 工艺进 行治理，提出最优化治 理施 工方 案。7.1.2 应 在对 回收 沥青路面 材料（RAP）充分调 查和 试验 分析的 基础 上，结合 原路 面状况 评估结果，应选 择符 合要 求的 材料进 行再 生混 合料 设计。7.1.3 对于 特殊路面 结构，选择就地 热再生工 艺类型 时，应充 分考虑当 地的气 候、交通、材料等特点，并 结合 当地 的科 研成果 和实 践经 验进 行设 计。7.1.4 就 地热 再生 沥青 混 合料配 合比 设计 应通 过试 验段进 行检 验。7.2 工 艺类 型选 择 7.2.1 工 艺类 型分 类 就地热 再生 工艺 分为 三种 基本类 型：整形 再生、复 拌再生 和加 铺再 生，加铺 就地热 再生 可以分 为 整 形 加 铺 就 地 热 再 生 和 复 拌 加 铺 就 地 热 再 生，其 它 特 殊 的 路 面 情 况 可 根 据 实 际 情 况 进 行 选择。7.2.2 工 艺类 型选 择流 程 按照本 规程5.3 节中 的要 求，确 定拟采 用就 地热 再生 工艺施 工的 路段，再 根据 原路面 情况 选择针对性 的热 再生 工艺 类型。沥青 路面 就地 热再 生工 艺设计 流程 应按 图7.2.2 执 行。道路 现场调 查资料 调查：设计 资料、施 工 资 料、养 护 资 料路况 调查：车辙、损 坏 调 查 等路面 评价：病害 分析 及路 面评 价就地 热再 生技 术适 用性 结 合 其 他 维 修 方 式详细 调查原路 面材 料性 能验需 要 加 铺 或 道 路 升 级确定 就地 热再 生工艺 类 型否是路面 特殊 情况 分析级配、空隙 率、油 石 比均满 足要 求，沥青 老化级配、空 隙 率、油石 比至少 一项 不满 足要 求整形 再生复 拌 再 生 DB42/T 1477 2018 10 图7.2.2 就地 热再 生工 艺 类型选 择推 荐流 程 7.3 再生 混合 料配 合比 设计 7.3.1 目 标配 合比 设计 7.3.1.1 再生沥 青混合 料性 能应满 足表7.3.1 的评 价标 准，其 它指标可 参考公 路沥青 路面施 工技术规范 JTG F40 的技 术标准。在此 基础上，可 依据原路 面的 病害特 征与 实际工程 需要，对主要技术 指标 要求 有针 对性 调整。表7.3.1 再生 沥青 混合 料 评价标 准 试验项目 质量要求 试验方法 马歇尔 试验指标 击实次数(次)AC 类沥青混合料 两面各 75 JTG E20 T 0702 SMA 类沥青混合料 两面各 50 稳定度(KN)，不小于 AC 类沥青混合料 8 JTG E20 T 0709 SMA 类沥青混合料 6 流值(0.1mm)1550 JTG E20 T 0709 空隙率()AC 类沥青混合料 3 6.5 JTG E20 T 0705 SMA 类沥青混合料 3 4.5 其他性能指标 车辙试验，动稳定度（次/mm），不小于 普通沥青混合料 1500 JTG E20 T 0719 改性沥青混合料 3200 SMA 沥青混合料 3500 浸水马歇尔试验，S0（），不小于 80 JTG E20 T 0709 低温小梁弯曲试验，破坏应变（），不小于 普通沥青混合料 2000 JTG E20 T 0715 改性沥青混合料 2500 冻融劈裂试验，残留强度比（%），不小于 75 JTG E20 T 0729 注：低温 小梁弯曲试验、冻融劈裂试验可作为选用指标。7.3.1.2 当原路面 沥青混合 料的油石 比偏低，且无法 通过提高 新添加 沥青混合 料的油石 比来改善原路 面沥 青混 合料 的油 石比时，应 通过 喷洒 热沥 青补充 原路 面缺 失的 沥青。7.3.1.3 当 原 路 面 回 收 料 中 集 料 不 符 合 现 行 标 准 城 镇 道 路 沥 青 路 面 施 工 技 术 及 验 收 规 程（DB42/T 344-2013）的规定，但新 集料与原路面集料混合后 的混合料质量符合现行标 准城镇道路沥 青路 面施 工技 术及 验收规 程（DB 42/T 344-2013）的有 关规 定时，可 以 使用。7.3.1.4 整形 再生 沥青 混 合料配 合比 设计 按照 本标 准附录A 的设 计方 法进 行。7.3.1.5 复拌 再生 沥青 混 合料配 合比 设计 按照 本标 准附录B 的设 计方 法进 行。7.3.1.6 加铺 再生 沥青 混 合料配 合比 设计 按照 本标 准附录C 的设 计方 法进 行。7.3.2 生 产配 合比 验证 7.3.2.1 就地 热再 生应 经 过 试验 路铺 筑对 目标 配合 比设计 进行 验证，并确 定 最终的 生产 配合 比。DB42/T 1477 2018 11 7.3.2.2 试验 路检 验再 生 沥青混 合料 性能 的项 目主 要有：再 生沥 青混 合料 的 级配、马 歇尔 试验。8 施工 8.1 一 般规 定 8.1.1 就地 热再生施 工前，应对现场 周边环境 调查，对可能受 到施工影 响的市 政道路设 施进行保护，如树 木、植物 分隔 带等提 前采 取保 护措 施，并做好 防火 工作。8.1.2 采用 就地热再 生技术 施工前，需要对拟 再生道 路的适应 性进行分 析，应 对存在局 部深层病害的 部位 进行 预处 理。8.1.3 沥 青路 面就 地热 再 生不得 在雨 天施 工，施工 温度低 于 10 时 应予 以保 温及保 障施 工温 度的加热 措施。8.2 机械 设备 配置 沥青混 凝土 路面 就地 热再 生施工 设备 最低 应包 括：成套就 地热 再生 机组 一套，自 动找 平沥 青摊铺机 1 台、钢 轮压 路机 2 台（包 括一 台双 驱双 振 压路机 和一 台双 钢轮 压路 机）、26 吨以 上轮 胎压路 机 1 台 等，具体 设备 型号可 根据 实际 情况 及试 验段施 工确 定。8.3 施工 作业 准备 8.3.1 局 部深 层病 害的 预 处理 8.3.1.1 城市道路 的深层病 害主要是 由于结 构层强度 不足引起 的，表 现为裂缝、沉陷、坑槽等病害。8.3.1.2 施工前 应 对热再生 无法消除 的局部 深层病 害 进行预处 理，可 根据病害 的类型及 面积选择不同 的处 理方 法，如开 挖、注 浆、就地 冷再 生等，在选 择处 理方 法时，在 保证施 工质 量的 前提下，应 优先 考虑 非开 挖方 式，如 注浆，以 尽可 能减 少施工 对交 通的 影响。8.3.2 原 路面 准备 8.3.2.1 若原路面 存在热熔 型标线等 影响施 工质量的 杂物，施 工前应 进行清理（或施工 中加热后清除），并对 原路 面进 行 清扫。8.3.2.2 若原 路面 存在 对 热再生 施工 有影 响的 其它 障碍物，施 工前 应对 其移 除或重 新布 设。8.3.2.3 施工前应 采取清扫、冲刷等 措施确 保原路面 的清洁，清除路 面受污染 而无法再 生的材料。8.3.2.4 可采 用隔 热板 或 其它措 施保 护桥 梁伸 缩缝 以及检 修井、污 水井 等市 政设施。8.3.3 施 工组 织 施工开 始前 应做 好各 方面 的准备 工作，包 括设 备调 试及材 料、人员 和技 术准 备。8.3.4 交 通组 织 施工前 应做 好施 工信 息的 发布，按 公路 养护 安全 作业规 程（JTG H30）规 定及相 关道 路管理部门、交 警部门 的要 求，根据 作业 面的长 度，提 前设置 交通 管制 的各 类标 志标牌，由专 人执 行 DB42/T 1477 2018 12 管制交 通，做好 交通 组织 及应急 预案。8.4 铺 筑试 验段 8.4.1 为确 定就地热 再生各 施工参数，正式施 工前应 该铺筑试 验段，对 再生施 工工艺、工序控制、施工 组织及 交通 安全 等进行检 验。就 地热 再生 试验段长 度不 宜小于 200m，试验段施工检 验合格后 方可 进行 正式 施工。8.4.2 通 过铺 筑试 验段 应 完成以 下工 作：8.4.2.1 检验 再生 设备 的 性能是 否满 足就 地热 再生 施工需 要。8.4.2.2 通过 试验 段施 工，确定 再生 设备 加热 时间、加热 温度 及施 工速 度。8.4.2.3 验证再生 沥青混合 料配合比 设计，确定施工 过程中再 生剂、热沥青及 新沥青混 合料添加用量。8.4.2.4 检测 压实 度、渗 水系数 等技 术指 标，确定 施工参 数。8.5 施工 过程 8.5.1 整 形就 地热 再生 工 艺流程 整形就 地热 再生 施工 工艺 流程如 图 8.5.1 所示。施 工 准 备原 路 面 加 热喷 洒 再 生 剂路 面 翻 松、熨平层 间 热 粘 结摊 铺 新 沥 青 混 合 料碾 压开 放 交 通 图8.5.1 整形 再生 施工 工 艺流程 8.5.2 复 拌就 地热 再生 工 艺流程 复拌就 地热 再生 工艺 流程 见图 8.5.2。DB42/T 1477 2018 13 施工 准备原路 面加 热原路 面翻 松喷洒 再生 剂或（和）热沥 青收集 原路 面混 合料 形成 料带在 料 带 上 添 加 新 沥 青 混 合 料原路 面混 合料、新添 加混 合料 一起 提升、拌和层间 热粘 结再生 沥青 混合 料摊 铺、碾压开放 交通 图8.5.2 复拌 施工 工艺 流 程 8.5.3 加 铺就 地热 再生 工 艺流程 8.5.3.1 整形就地 热再生基 础上的加 铺就地 热再生，即整形加 铺型就 地热再生，其工艺 流程与本规 程 7.5.1 节整 形就 地 热再生 相同，加 铺新 沥青 混合料 的厚 度应 按维 修设 计或施 工方 案要 求进行。8.5.3.2 复拌就地 热再生基 础上的加 铺就地 热再生，即复拌加 铺型就 地热再生，其工艺 流程与与本规 程 8.5.2 节 复拌 就 地热再 生相 同，添加 新沥 青混合 料的 比例 应按 维修 设计或 施工 方案 要求进行。9 检 查验 收 9.1 一般 规定 9.1.1 沥青 路面就地 热再生 施工过程 中的材料 质量检 查应符合 现行标准 城镇 道路沥青 路面施工技术 及验 收规 程（DB42/T344-2013）对 热拌 沥青 混合料 的相 关规 定。9.1.2 沥青 路面就地 热再生 需要添加 新料时，新沥青 混合料的 质量应满 足设计 要求，再 生混合料的质 量控 制，应符 合本 规程的 有关 规定。9.1.3 就 地 热 再 生 施 工 后 各 验 收 指 标 可 参 照 现 行 标 准 城 镇 道 路 沥 青 路 面 再 生 利 用 技 术 规 范（CJJ/T 43）和 城 镇道 路沥青 路面 施工 技术 及验 收规程（DB42/T344-2013）。具 体指 标可 根据当地的 情况 适当 调整。9.2 施 工过 程中 的质 量检 查 施工过 程中 各检 查项 目应 符合 表 9.2 的规 定。DB42/T 1477 2018 14 表 9.2 就地 热再 生施 工过 程中的 质量 要求 检查项目 检验频率 质量要求或允许偏差 检验方法 再生剂用量 随时 符合配合比设计要求 总量法 新沥青添加量 随时 符合配合比设计要求 总量法 新沥青混合料添加量 随时 符合配合比设计要求 总量法 再生混合料摊铺温度 随时 120 温度计实测 路表加热温度 随时 宜190，瞬间最高温度 240 温度计实测 外观 随时 表面平整密实，无明显花白料、沥青烧焦，无轮迹、裂痕、推挤、油包、离析等缺陷 目测 压实度 每天 12 次 实验室标准密度的 96%T 0924 宽度 随时 不小于设计要求 T 0911 再生厚度*随时 5mm T 0912 平整度最大间隙 随时 3mm T 0931 横接缝高差 随时 3mm，应压实 3m 直尺间隙 纵接缝高差 随时 3mm，应压实 3m 直尺间隙 注：整形就地热再生与加铺就地热再生，再生厚度计算时，应包括再生层与加铺层，取两层厚度之和。9.3 施工 验收 标准 9.3.1 就 地热 再生 施工 后 再生沥 青混 合料 的技 术标 准应按 表 7.3.1 进行 评价。9.3.2 就 地热 再生 施工 的 验收项 目与 频率 应按 表 9.3.2 执行。表9.3.2 就地 热再 生施 工 验收项 目与 频率 检查项目 检验频率 质量要求或允许偏差 检验方法 快速路、主干路 次干路、支路 外观 随时 表面平整密实，不得有明显轮迹、裂缝、推挤、油盯、油包等缺陷，且无明显离析 目测 宽度 每 20m 1 处 不小于设计宽度 T 0911 再生厚度*每 1000m 1 处
