城镇排水管道结构等级评定DB11／T 1492-2017.pdf

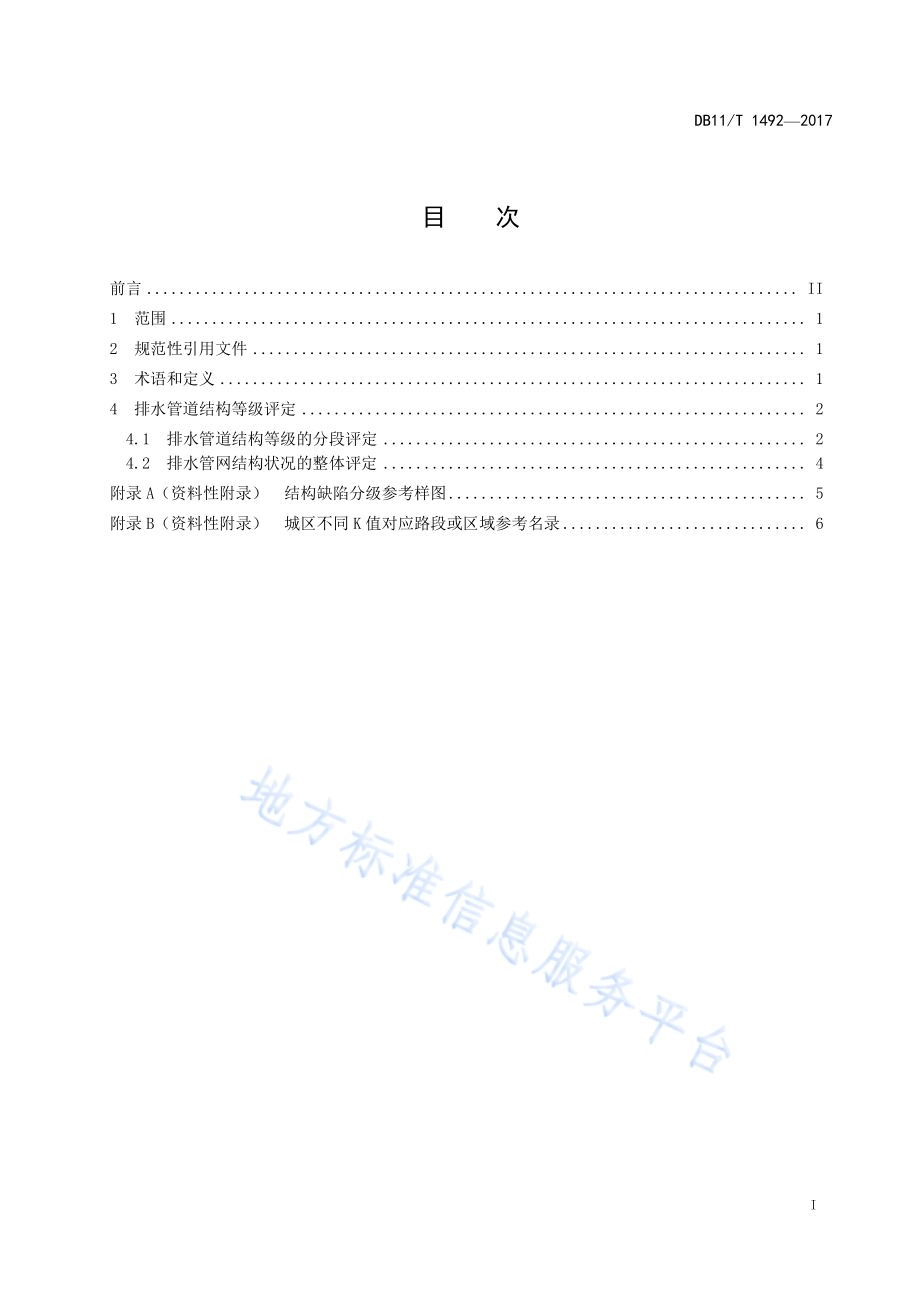

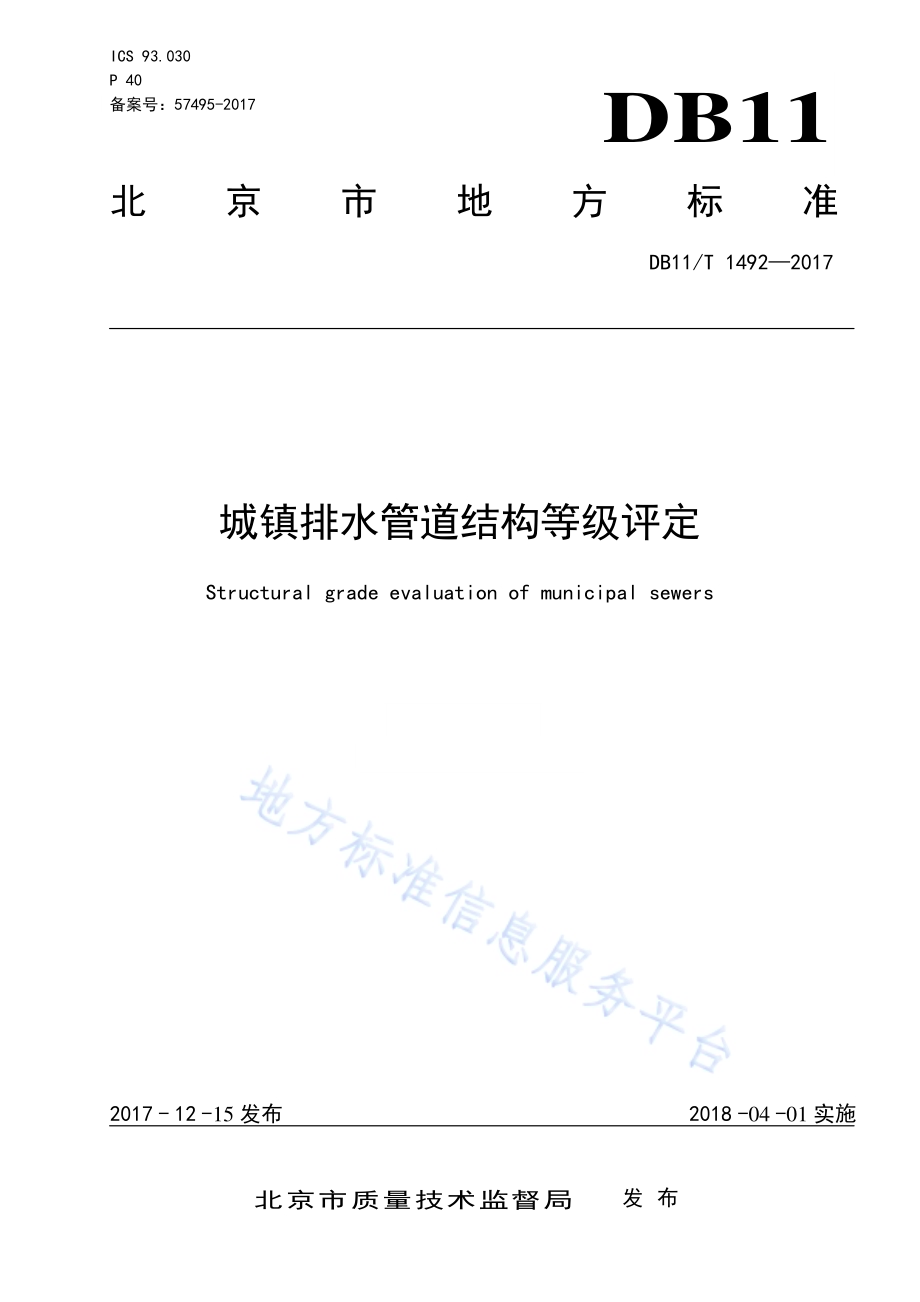

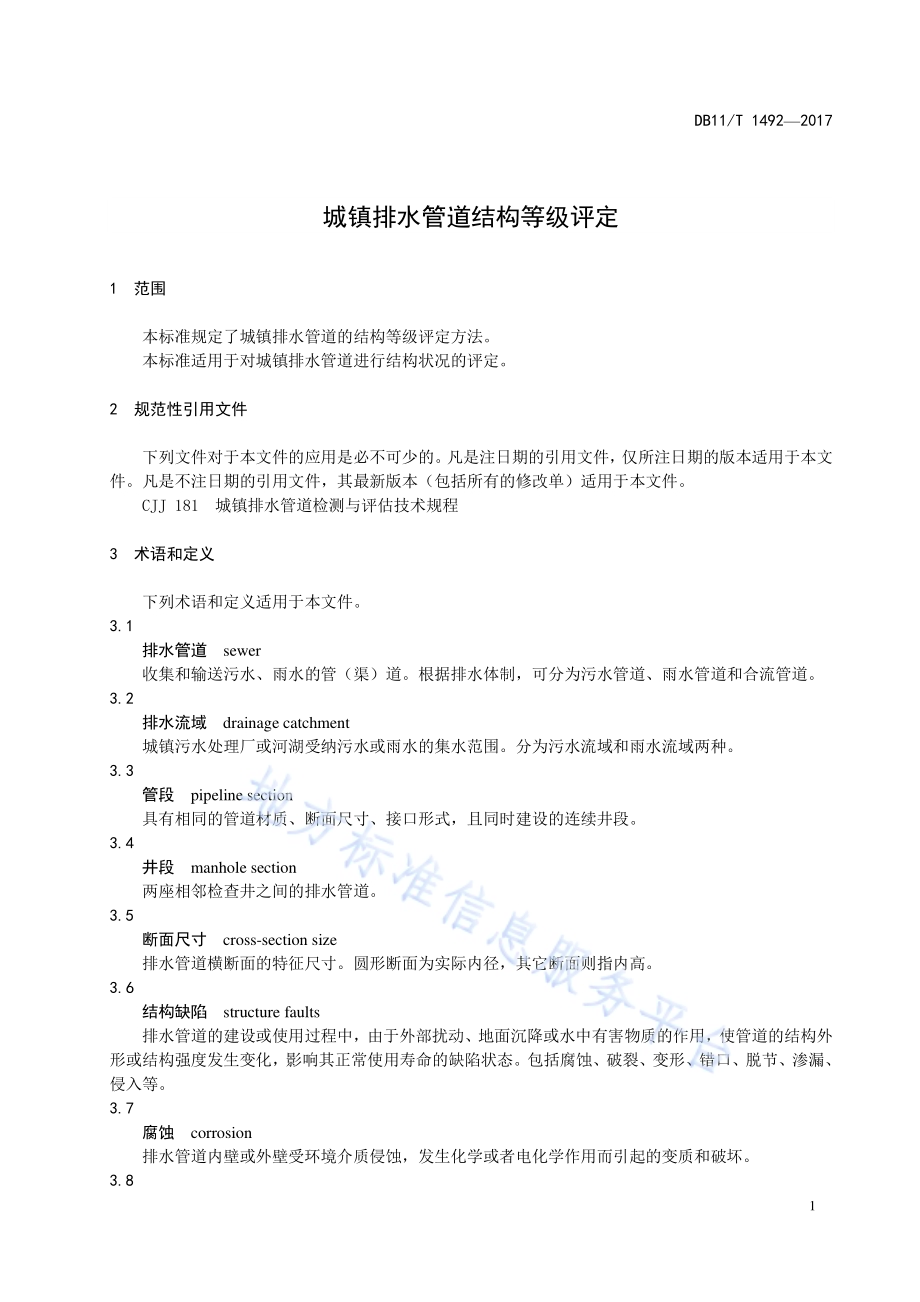

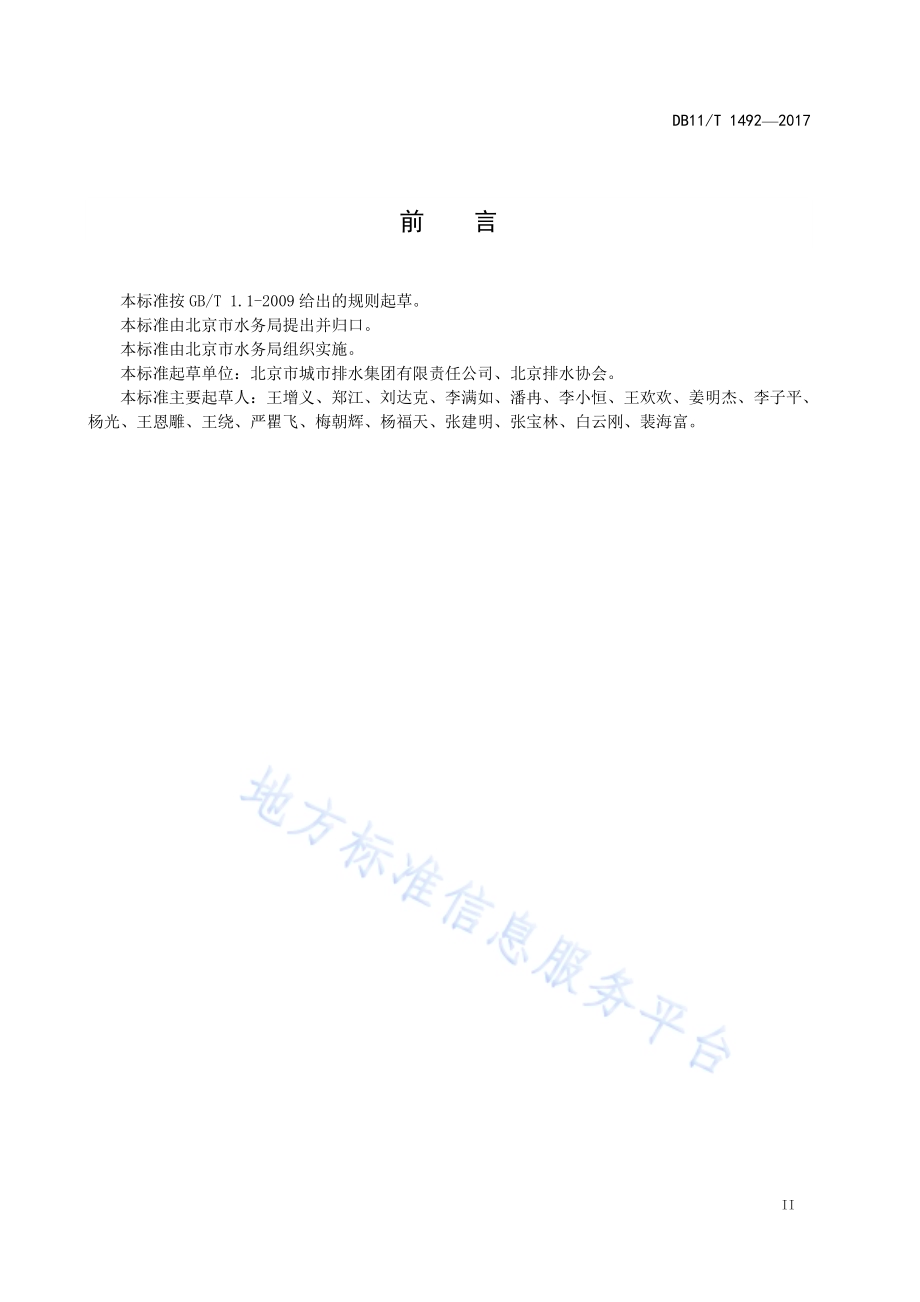

ICS 93.030 P 40 备案号：57495-2017 DB11 北京市地方 标 准 DB11/T 1492 2017 城镇 排水 管道结构 等级评定 Structural grade evaluation of municipal sewers 2017-12-15 发布 2018-04-01 实施 北京 市 质 量 技 术 监 督 局 发布 DB11/T 1492 2017 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 排 水管 道结 构等 级评 定.2 4.1 排水 管道 结构 等级 的 分段评 定.2 4.2 排水 管网 结 构 状况 的 整体评 定.4 附录A（资 料性 附录）结构缺 陷分 级参 考样 图.5 附录B（资 料性 附录）城区不 同 K 值对 应路 段或 区域参 考名 录.6 DB11/T 1492 2017 II 前 言 本标准 按GB/T 1.1-2009 给出的 规则 起草。本标准 由北 京市 水务 局提 出并归 口。本标准 由北 京市 水务 局组 织实施。本标准 起草 单位：北 京市 城市排 水集 团有 限责 任公 司、北 京排 水协 会。本标准 主要 起草 人：王增 义、郑江、刘达 克、李满 如、潘冉、李小 恒、王欢 欢、姜 明杰、李 子平、杨光、王恩 雕、王绕、严 瞿飞、梅朝 辉、杨福 天、张建明、张 宝林、白 云刚、裴海 富。DB11/T 1492 2017 1 城镇 排水 管道结构 等级评 定 1 范围 本标准 规定 了城 镇排 水管 道的结 构等 级评 定方 法。本标准 适用 于 对 城镇 排水 管道进 行结 构状 况的 评定。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。CJJ 181 城镇 排水 管道 检 测与评 估技 术规 程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 排水管 道 sewer 收集和 输送 污水、雨 水的管（渠）道。根 据排 水体 制，可 分为 污水 管道、雨 水管道 和合 流管 道。3.2 排水流 域 drainage catchment 城镇污 水处 理厂 或河 湖受 纳污水 或雨 水的 集水 范围。分为 污水 流域 和雨 水流 域两种。3.3 管段 pipeline section 具有相 同的 管道 材质、断 面尺寸、接 口形 式，且同 时建设 的连 续井 段。3.4 井段 manhole section 两座相 邻检 查井 之间 的排 水管道。3.5 断面尺 寸 cross-section size 排水管 道横 断面 的特 征尺 寸。圆 形断 面为 实际 内径，其它 断面 则指 内高。3.6 结构缺 陷 structure faults 排水管 道的 建设 或使 用过 程中，由 于外 部扰 动、地 面沉降 或水 中有 害物 质的 作用，使 管道 的结 构外形或结 构强 度发 生变 化，影响其 正常 使用 寿命 的缺 陷状态。包 括腐 蚀、破裂、变形、错口、脱 节、渗漏、侵入等。3.7 腐蚀 corrosion 排水管 道内 壁 或 外壁 受环 境介质 侵蚀，发 生化 学或 者电 化 学作 用而 引起 的变 质和破 坏。3.8 DB11/T 1492 2017 2 破裂 crack 外部作 用力 超过 自身 承受 力使排 水管 道产 生的 裂缝 或破损。破 裂形 式有 纵向、环向 和复 合三 种。3.9 变形 deformation 排水管 道 在 外力 作用 下发 生 的断 面形 状 的 变化。3.10 错口 dislocation 两根同 断面 排水 管道 接口 未对正。3.11 脱节 disengagement 两根同 断面 排水 管道 接口 未充分 推进 或脱 离。3.12 渗漏 leakage 外部土 层中 的水 从排 水管 道壁（顶）、接 口或 检查 井壁流 入。3.13 侵入 invasion 物体非 正常 进入 或穿 过排 水管道。3.14 修复指 数（RI）rehabilitation index 根据排 水管 道结 构缺 陷的 类型、程度 和数 量，结合 管道的 环境、社 会和 功能 属性，按一 定公 式计 算得到的 数值。其 区间 为 0 100，数 值越 大表 明修 复 紧迫性 越大。4 排水管 道结 构等 级评 定 4.1 排水管 道 结 构等 级 的 分段 评定 4.1.1 评定排 水管 道的 结构 等级 应进行 结构 缺陷 检测。缺 陷检测 应以 井段 为最 小检 测单位，按CJJ 181执行。结构 缺陷 的程 度分 级应按 表 1 进行 划分。表1 结构缺 陷 程 度分 级 序号 缺陷名称（代码）缺陷程度分级 轻度 中度 重度 1 腐蚀（FS）出现凹凸面；勾缝明显脱落 显露粗骨料；砌块失去棱角 已显露钢筋；砌块明显脱落 2 破裂（PL）出现裂痕（裂缝宽度 2mm）明显裂口但破裂处无脱落 破裂处有明显脱落（破碎）3 变形（BX）小于管道断面尺寸的 5%为管道断面尺寸的 5%15%大于管道断面尺寸的 15%4 错口（CK）小于管道壁厚的 1/2 为管道壁厚的 1/2 1 大于管道壁厚 5 脱节（TJ）小于管道壁厚的 1/2 为管道壁厚的 1/2 1 大于管道壁厚 6 渗漏（SL）水从缺陷点间断滴出 水从缺陷点以线状持续流出 水从缺陷点大量涌出或喷出 7 侵入（QR）占用过水断面积小于 10%占用过水断面积为 10%25%占用过水断面积大于 25%注：结构 缺陷类型和程度分级参考样图 参见附录A。DB11/T 1492 2017 3 4.1.2 排水管 道的 结构 等级 应以 井段为 最小 评定 单位。同 一管段 上的 多个 连续 井段，当检 测出 的结 构缺陷类 型及 程度 基本 相同 时，可 进行 整体 评定。4.1.3 排水管 道 评 定段 的结构 等 级应 根 据式(1)计算 的管 道 修复指 数 RI 按表 2 进行 评 定。T K E J RI 15 10 5 70.(1)式中：评 定段 的结 构性缺 陷参 数，按式(2)计 算；评 定段 的管道 重要 性参 数，按 表3 确定；评 定段 的地 区重要 性参 数，按 表 4 确 定；评 定段 的土 质 敏感 性参 数，按 表5 确 定。A J A SS J S AJ S 时，当时，当时，当11 1.(2)式中：评 定段 的损 坏状况 系数，按 式(3)计算；评 定段 的老 化状况 系数，按 表 6 确定。m m aa m aS S S SS S S S 时，当时，当.(3)式中：评 定段 的沿 程平均 损坏 状况 系数，按 式(4)计算；评 定段 的局 部最大 损坏 状况 系数，按 式(5)计算；nii i aL PLS11.(4)i mP S max1.(5)式中：沿 程平 均损 坏程度 临界 值，取 0.4；局 部最 大损 坏程度 临界 值，取 3.0；评 定段 所检 测的 管 道长 度（m）；评 定段 检测 出的结 构缺陷 个 数（个）；第i 个（处）缺陷 纵向 长度（m），以 个为计 量单 位时，1 个相 当于纵 向长 度 1m；第i 个（处）缺陷 权重，按表 7 确定；在同 一处 出现 一种 以上 缺陷时，权 重叠 加。表2 管道结 构等 级 管道结构等级 一级 二级 三级 四级 管道 修复指数 RI 25 25RI 50 50 RI 75 RI 75 结构状况评价 结构 状况良好 短期内无安全 隐患 有较大安全隐患 有重大安全隐患 管道修复方案 不需修复 加强监测 列计划尽快修复 紧急修复或翻新 表3 管道重 要性 参数 管道断面尺寸（mm）1500 1000 1500(含)6001000(含)600 管道重要性参数E 1 0.6 0.3 0 aSmSSAJKTLniLiPEDB11/T 1492 2017 4 表4 地区重 要性 参数 管道所在地区属性 中心政治、商业及 旅游区 交通干道和其它 商业区 其它机动车道路 其它区域 地区重要性参数K 1 0.6 0.3 0 注：各地区属性对应路段或区域的参考名录 参 见附录B。表5 土质敏感 性 参数 管道所在土层类型 粉砂土、湿陷性土 膨胀土、淤泥质土 杂填土 其它土层 土质重要性参数T 1 0.6 0.3 0 表6 老化状 况系 数 管道使用年限（年）50 4050(含)2540(含)25 管道老化状况系数A 1 0.6 0.3 0 表7 结构缺 陷权 重 序号 缺陷名称（代码）结构缺陷权重P 计量单位 轻度 中度 重度 1 腐蚀（FS）0.15 4.50 9.00 m 2 破裂（PL）0.30 1.50 7.50 m（纵向）或个（环向）3 变形（BX）0.10 0.50 2.50 m（纵向）或个（环向）4 错口（CK）0.15 0.75 3.00 个 5 脱节（TJ）0.15 0.75 3.00 个 6 渗漏（SL）0.75 3.00 7.50 个 7 侵入（QR）0.75 3.00 7.50 个 4.2 排水管 网 结 构状 况 的 整体 评定 4.2.1 排水管 道应 定期 进行 结构 状况的 普查，为 制定 维修 计划提 供依 据。结构 状况 普查的 周期 应符 合表 8 的 规定。表8 结构状 况普 查周 期 上次评定的结构等级 一级 二级 三级 下次普查的周期（年）10 5 1 4.2.2 排水管 网的 结构 状况 应 以 排水流 域为 最小 评 定 单位。在排 水管道 结 构等 级分段 评定 的基 础上，根据式(6)计算 评 定 区域 的 设施完 好率。%100 普查的管道总长度 一、二级管道合计长度 评定区域设施完好率.(6)DB11/T 1492 2017 5 A A 附 录 A（资料 性附 录）结构缺 陷分 级参 考样 图 缺陷类型 轻度 中度 重度 腐蚀（FS）破裂（PL）变形（BX）错口（CK）脱节（TJ）渗漏（SL）侵入（QR）DB11/T 1492 2017 6 B B 附 录 B（资料 性附 录）城区不 同K 值对 应路 段或 区域参 考名 录 以下路段或区域属中心政治、商业及旅游区，K 值取 1.0 区域：天安门、王府井、西单、故宫、奥运中心区、中央商务区、东二环商圈、金融街商圈、西直门、东直门、北京站、北京西站、北京南站 路段：长安街、前门大街、二环路（复兴门 西直门 东直门 建国门）、东北三环（国贸三元桥）以下路段或区域属交通干道和其它商业区域，K 值取 0.6 区域：亮马河商圈、中关村、颐和园、圆明园、崇文门、奥林匹克公园、北海公园、天坛公园、朝阳公园 路段：二环路（复兴门 左安门 右安门建国门）、三环路、四环路 A：安立路、安定路、安定门 大街 B：北太平庄路、板井路、北工大路、北土城路、白云路、八达岭高速 C：车公庄大街、长椿街、菜市口大街、菜户营路、成寿寺路、成府路、朝阳北路、朝阳路 D：地安门大街、东四十条、东直门外、大红门路、东四大街、靛厂路、大屯路、东直门小街、东大桥路、大 成路、德胜门大街 F：复兴路、方庄东路、丰北路、阜石路、阜成路、芳园西路、阜通东大街 G：工人体育场北、广安大街、广渠门大街、广渠路、光彩路、鼓楼大街、光华路、光明路、光彩路 H：花园路、和平里大街、化工路、惠新西街、惠新东街 J：建国路、京通快速路、交道口大街、嘉园路、京顺路、金台路、劲松路、京顺路、京津塘高速、机场高速、京石高速 K：开阳路 L：玲珑路、丽泽路、莲花池路、蓝靛厂路、龙潭路、亮马河路、吕营大街 M：马家堡路 N：闹市口大街、南苑路、南磨坊路、农展馆路 P：平安大街、蒲黄榆路、潘家园路 Q：祈年大街、清华东路、青年路、青塔西路 S：石景山路、苏州街、松榆路、双龙路、三里河 T：天桥大街、台基厂大街、太平桥大街、太平街 W：万丰路、万泉庄路、万柳路、吴家村路 X：新街口大街、宣武门大街、西四大街、西翠路、学院路、学清路、西大望路、幸福大街、新源南路、霄云 路、小屯路 Y：永定门大街、雍和宫大街、玉泉路、远大路、玉林南路、永安路、姚家园路、樱花园西街 Z：张自忠路、珠市口大街、镇国寺北街、赵登禹路、皂君庙路、中关村大街、紫竹院路、志新路、正义路、知春路 其它机动车道路，K 值取 0.3 上述未涉及的区域，K 值取 0 注：交通干道名录以交通管理部门最新公布的为准。DB11/T 1492 2017 7 _
