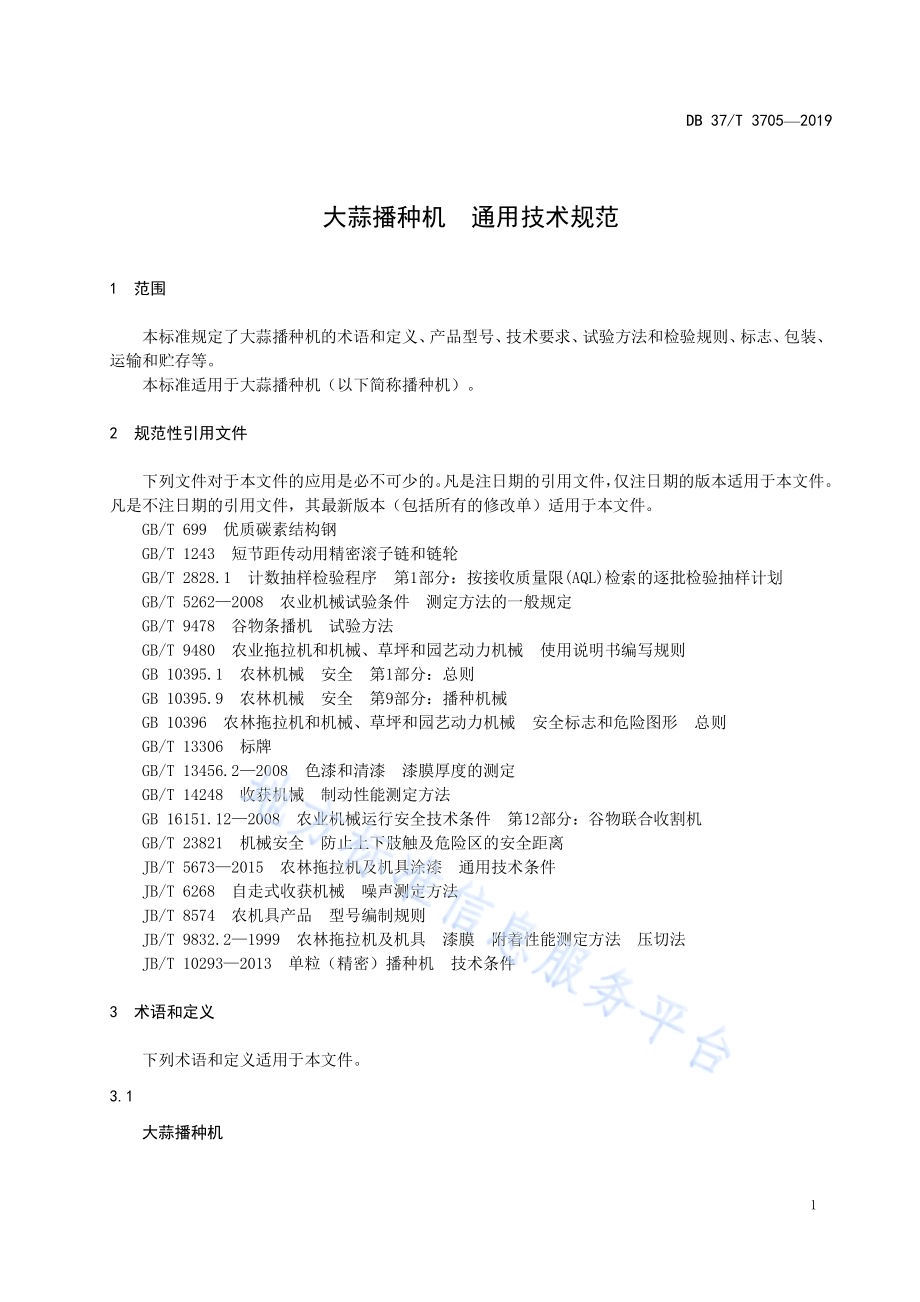

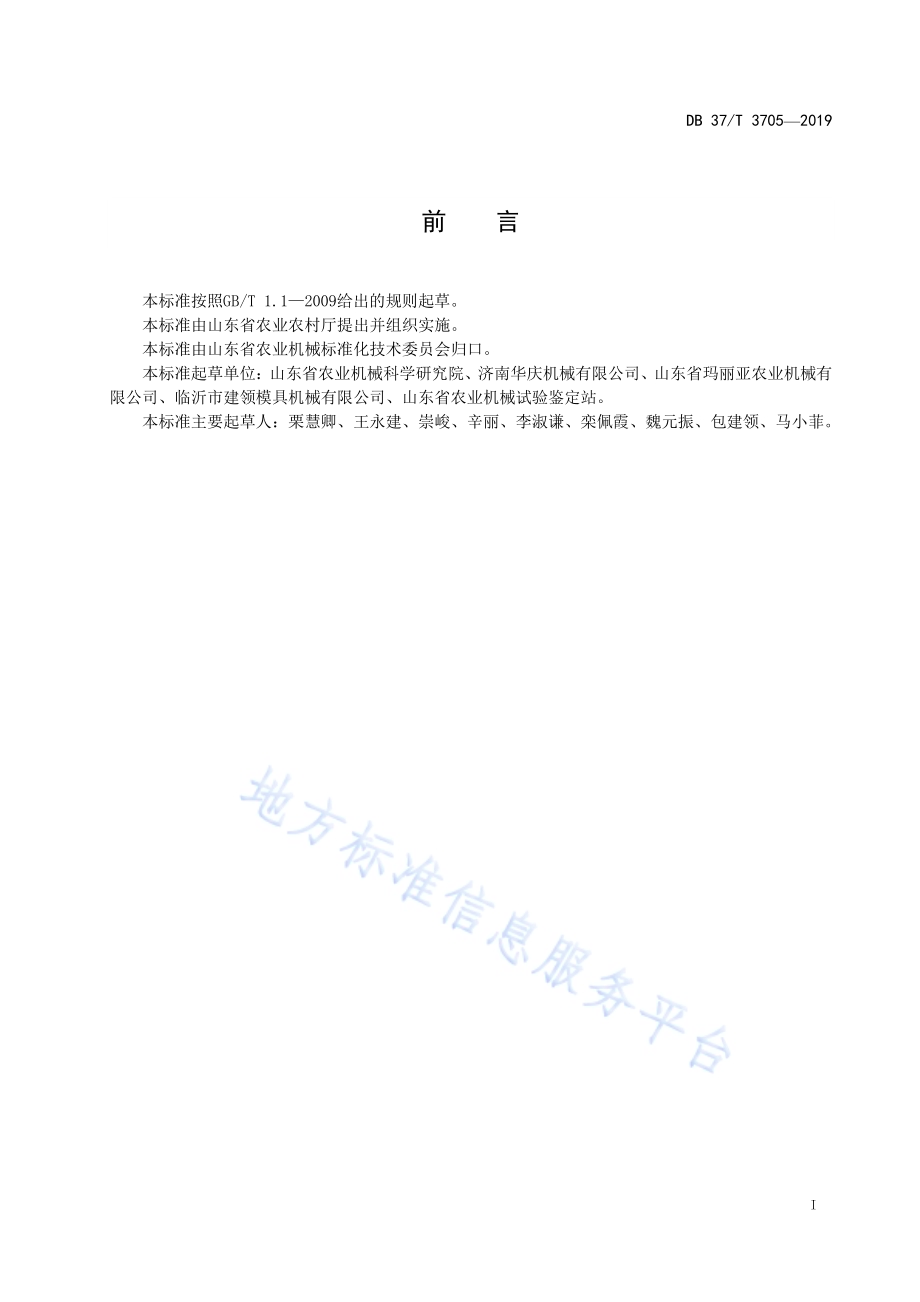

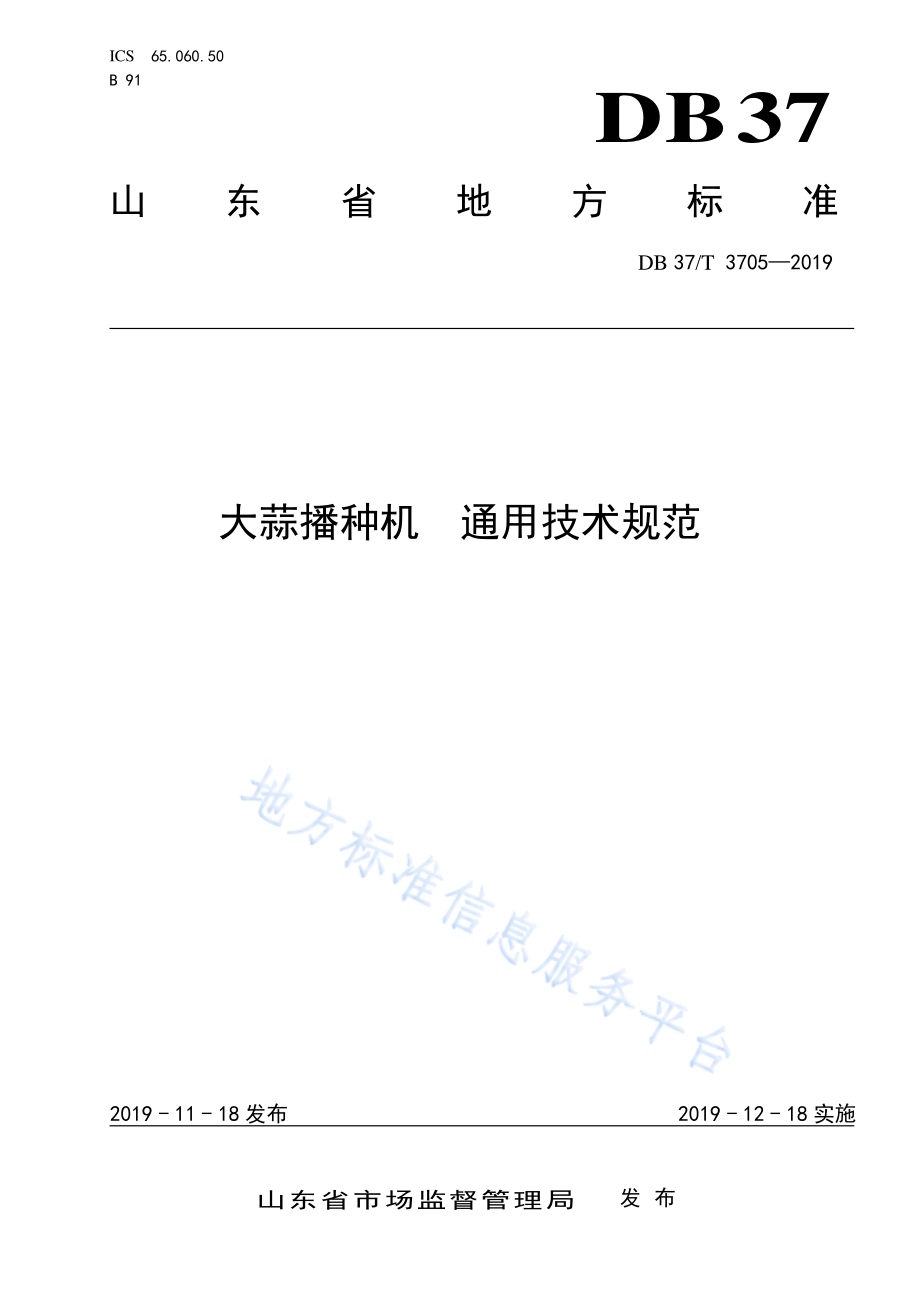

ICS 65.060.50 B 91 DB37 山东省地方标准 DB 37/T 3705 2019 大蒜播种 机 通用 技术规范 2019-11-18 发布 2019-12-18 实施 山 东 省 市 场 监 督 管 理 局 发布 DB 37/T 3705 2019 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本 标准 由山 东省 农业 农村 厅提出 并 组 织实 施。本标准 由山 东省 农业 机械 标准化 技术 委员 会归 口。本标准 起草 单位：山东 省 农业机 械科 学研 究院、济 南华庆 机械 有限 公司、山 东省玛 丽亚 农业 机械 有限公司、临 沂市 建领 模具 机械有 限公 司、山东 省农 业机械 试验 鉴定 站。本标准 主要 起草 人：栗慧 卿、王 永建、崇 峻、辛丽、李淑 谦、栾佩 霞、魏元 振、包 建领、马 小 菲。DB 37/T 3705 2019 1 大 蒜播种 机 通用 技术规 范 1 范围 本标准 规定 了大 蒜播 种机 的术语 和定 义、产 品型 号、技术要 求、试 验方 法和 检 验规则、标志、包装、运输和 贮存 等。本标准 适用 于大 蒜播 种机（以下 简称 播种 机）。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 699 优质 碳素 结构 钢 GB/T 1243 短 节距 传动 用 精密滚 子链 和链 轮 GB/T 2828.1 计数 抽样 检 验程序 第1部 分：按接 收 质量限(AQL)检 索的 逐批 检 验抽样 计划 GB/T 5262 2008 农业 机 械试验 条件 测 定方 法的 一般规 定 GB/T 9478 谷 物条 播机 试验方 法 GB/T 9480 农 业拖 拉机 和 机械、草坪 和园 艺动 力机 械 使 用说 明书 编写 规则 GB 10395.1 农 林机 械 安全 第1 部分：总 则 GB 10395.9 农 林机 械 安全 第9 部分：播 种机 械 GB 10396 农林 拖拉 机和 机械、草坪 和园 艺动 力机 械 安 全标 志和 危险 图形 总则 GB/T 13306 标牌 GB/T 13456.2 2008 色 漆和清 漆 漆膜 厚度 的测 定 GB/T 14248 收 获机 械 制动性 能测 定方 法 GB 16151.12 2008 农 业 机械运 行安 全技 术条 件 第12部 分：谷物 联合 收割 机 GB/T 23821 机 械安 全 防止上 下肢 触及 危险 区的 安全距 离 JB/T 5673 2015 农林 拖 拉机及 机具 涂漆 通 用技 术条件 JB/T 6268 自 走式 收获 机 械 噪 声测 定方 法 JB/T 8574 农 机具 产品 型号编 制规 则 JB/T 9832.2 1999 农 林 拖拉机 及机 具 漆膜 附 着性能 测定 方法 压 切法 JB/T 10293 2013 单粒（精密）播 种机 技 术条 件 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 大蒜播 种机 DB 37/T 3705 2019 2 用于大 蒜的 取种、开沟、种 植、覆土、镇 压的 播种 机，按行走 方式 可分 为自 走式、悬 挂式、牵 引式，按播种 功能 可分 为正 芽式 和摆种 式。3.2 播种深 度 播种后 的蒜 种鳞 芽至 覆土 层表面 的最 小距 离。3.3 种子机 械破 损率 由机具 导致 破损 种子 质量 占排种 口排 出种 子总 质量 的百分 比减 去种 子原 始破 损率。3.4 正芽 播种后 鳞芽 朝上 且与 地面 垂直线 倾斜 程度 不超 过60。3.5 蒜种最 大宽 度 种瓣最 大横 截面 的最 大宽 度。4 产品型 号 产品型 号表 示方 法按 照JB/T 8574 的规 定。示例：第二次改进设计，播种 9 行的 自走式正芽大蒜播种机，标记为：2BSZZ-9B 5 技术要 求 5.1 安全要 求 2 B S 改进代 号：用 A、B、C 表示 主参数 代号：播种 行数，如 9 表示 9 行 产品 特 征代 号：Z 表示 正 芽式、B 表示 摆种 式 小类分 类代 号：B 表示 播 种机 大类分 类代 号：2 表示 种植 和施肥 机 械 小类分 类代 号：S 表 示蔬 菜 产品特 征代 号：Z 表示 自 走式、X 表示 悬挂 式、Q 表 示牵 引式 DB 37/T 3705 2019 3 5.1.1 产品设 计应 合理，保 证操 作人员 按产 品使 用说 明书 操作和 保养 时不 发生 危险。5.1.2 外露运 转件 及靠 近操 作人 员工作 位置 的驱 动轮 和履 带应有 防护 装置，防 护装 置的安 全距 离应 符合 GB/T 23821 的规 定，防 护装置 应便 于机 器的 维修、保养 和观 察，防护 装置 的涂漆 颜色 应区 别于 播种机的整 机涂 色。必须 外露 的功能 件，应在 其附 近固 定永久 性安 全警 告标 志，其标志 应符 合 GB 10396 的规定。5.1.3 自走式 播种 机上 车通 道应 装梯子 和扶 手，尺寸 应符 合 GB 10395.1 的规 定。驾 驶台应 安装护 栏，踏板表 面应 防滑。5.1.4 带驾驶 室的 播种 机，驾驶 室挡风 玻璃 应采 用安 全玻 璃。5.1.5 非作业 状态 应能 可靠 切断 动力传 动。5.1.6 自走式 播种 机至 少应 装作 业照明 灯两 只。最高 行驶 速度大 于 10 km/h 的 自走 式播种 机还 应装 前照灯两 只、前位 灯两 只、后位灯 两只、前 转向 信号 灯两只、后 转向 信号 灯两 只、倒 车灯 两只、制动 灯 两只。5.1.7 自走式 播种 机应 安装 两只 后视镜、行 走喇 叭和 倒车 喇叭。5.1.8 自走式 播种 机的 制动 性能 应符 合 GB 16151.12 2008 第 7 章的 规定。5.1.9 自走式 播种 机的 噪声 限值 应符合 表 1 的规 定。表1 自走式 播种 机的 噪声 限值 机型 动态环境噪声/dB(A)操作者位置处噪声/dB(A)封闭驾驶室 87 85 普通驾驶室 93 无驾驶室或简易驾驶室 95 5.1.10 其他安 全要 求应 符 合 GB 10395.1 和GB 10395.9 的 规定。5.2 性能要 求 5.2.1 在排种 量符 合使 用说 明书 要求，地表 平坦、土 壤含 水率和 整地 质量 符合 穴播 要求，蒜种 最大 宽度 14 mm 24 mm，大小 均 匀的条 件下，按 使用 说明 书作业 速度 操作，播 种机 性能应 符合 表 2 的规 定。表2 主要性 能指 标 项目 性能指标 种子机械破损率/%1 空穴率/%5 重播率/%3 正芽率/%(适用于 正芽播种机)85 穴距合格率/%(适用于 摆种播种 机)90 播种深度合格率/%90 纯工作小时生产率/（hm2/h）达到使用说明书的明示值 注：深度偏差不超过1 cm 为合格，穴距偏差不超过1 cm 为合格。5.2.2 播种机 使用 有效 度应 不小 于 93%。DB 37/T 3705 2019 4 5.2.3 播种机 平均 首次 故障 前作 业量：发动 机动 力大 于 15 kW 或 与大 于15 kW 拖拉 机配套 的播 种机 应不少 于25 hm2/m，发 动机 动力不 大 于 15 kW 或 与不 大于 15 kW 拖拉 机配 套的 播种机 应不 少 于 20 hm2/m。5.3 主要零 部件 要求 5.3.1 传动系 统 5.3.1.1 变速箱、传 动箱 不应 有异 常声响、脱 档及 乱档 现象。5.3.1.2 链传动 和皮 带传 动应 设置 张紧装 置，调整 应灵 活方 便。5.3.1.3 开式传 动的 轴承 或轴 承座 应能方 便地 进行 润滑。5.3.1.4 轴类、链轮、链条 表面 应 无锈蚀、无 裂纹，转动 应 灵活无 噪音，链 轮，链 条 应符 合 GB/T 1243的规定。5.3.1.5 主、被 动链 轮应 传动 平稳，工作 中不 掉链。5.3.2 液压系 统 5.3.2.1 液压系 统应 符 合 GB/T 3766 的规 定，液压 操纵 系统 应轻便、灵 活、可靠，无 卡阻现 象。5.3.2.2 液压管 路连 接应 牢固，油 管不得 被扭 转、压扁 和破 损。液 压管 路应 固定 可靠，开机 后不 应发生明显 的振 动。5.3.2.3 使用的 油管 和接 头 在 1.5 倍额定 工作 压力 下，保持 压力 2 min，不 应有 渗、漏油现 象。5.3.3 电气系 统 5.3.3.1 电器装 置及 线路 连接 应正 确、接 头应 牢固 可靠，不 应因振 动而 松脱，不 应发 生短路 或断 路。5.3.3.2 开关、按钮 应操 作方 便、开关自 如，不应 因振 动而 自行接 通或 关闭。5.3.3.3 电线应 捆扎 成束、布 置整 齐、固 定卡 紧，接头 应牢 固并有 绝缘 套，在导 线穿 越孔洞 时应 装设绝缘套 管。5.4 整机及 装配 要求 5.4.1 所有零 件应 经检 验合 格，外购件 及外 协件 应有 合格 证方可 进行 装配。5.4.2 装配质 量应 满足 图样 和有 关技术 文件 的要 求，螺栓、螺母 等 紧 固件 应连 接牢 固，无 松动 现象。5.4.3 机具装 配后，零 件的 外露 加工表 面应 涂防 锈油，摩 擦表面 应涂 润滑 油。5.4.4 播种机 播深 调节 机构 应方 便、灵 活、可靠。5.4.5 自走式 播种 机应 装有 发动 机机油 压力、转 速、水温、蓄电 池充 电电 流等 指示 装置，并应 便于 驾驶员观 察。5.4.6 播种机 在运 输或 工作 状态 时，输 种管 不应 卡住 或脱 出。5.4.7 发动机、液 压系 统、传动 箱不应 有漏 油、漏水 和漏 气现象。5.4.8 播种机 喷漆 前应 将表 面锈 层、油 污、焊渣 等杂 质清 除干净。装 饰保 护性 部件 的油漆 涂层 应符 合JB/T 5673 2015 中TQ-1-2-DM 的的 规定，其 他外 露 表面的 油漆 涂层 应符 合JB/T 5673 2015 中TQ-2-2-DM 的规 定，漆膜 附着性 能应 不低 于 JB/T 9832.2 1999 规 定的 级。5.4.9 播种机 的外 观应 整洁，不 得有锈 蚀、碰伤 等缺 陷。5.4.10 冲压件 不应 有毛 刺、裂纹 和明显 残缺、皱 折。DB 37/T 3705 2019 5 5.4.11 焊接件 应牢 固可 靠，不应 有夹渣、烧 穿、裂纹 和未 焊透等 缺陷，焊 后变 形应 校正至 符合 图样 规定。5.4.12 空运转 时操 纵和 调节 机构 应灵活、可 靠；传动 平稳、转动 灵活；各 紧固 件不 应松动；整 机不 应有异常 声响；空 运 转30 min 轴 承外 壳温 升应 不大 于25。5.4.13 播种机 的使 用说 明书 应符 合 GB/T 9480 的 规定，并 应说明 播种 机的 使用 安全 注意事 项。6 试验方 法 6.1 空运转 试验 播种机 应进 行空 运转 试验，运转 时动 力轮 的转 速相 当于正 常作 业速 度，运转 时间为5 min 10 min。操纵提 升机 构，使播 种机 构起落3次，检 查传 动、升 降各连 接部 位，各部 件不 得阻卡、变 形和 松动。6.2 试验条 件 6.2.1 试验播 种机 应按 制造 厂使 用说明 书的 规定 进行 调整 和操作，并 调至 最佳 技术 状态下 进行 测定。6.2.2 划分出 同一 机手 驾驶 机组 班次所 进行 的播 种作 业范 围。作 业地 块测 定区 长度 应不小 于 50 m，两端预备 区不 小 于10 m，宽 度不小 于 12 个 播种 机工 作 幅宽，沿测 试地 块的 长度 和宽度 中点 连十 字线，将地块划 分 为4 块，随 机抽 取对角 的两 块作 为检 测样 本。6.3 土壤条 件 土壤条 件的 测定 按照GB/T 5262 2008 中第7章 的规 定。6.4 主要性 能检 测 6.4.1 种子机 械破 损率 的测 定 6.4.1.1 按GB/T 5262 2008 中10.4 测 定种 子的 原始 破损 率。6.4.1.2 按农艺 要求 调整 好播 量。机组正 常作 业 20 m，接取 从各个 排种 口排 下的 种子，从中 检出 破 损种子称 重，按式（1）、式（2）分别 计算 种子 破损 率 和种子 机械 破损 率。100 zpWWP.(1)式中：P 种子 破损 率，%；Wp 种子 排出 口种 子样 本中破 损种 子质 量，单位 为克(g)；Wz 种子 排出 口种 子样 本总质 量，单位 为克(g)；测试5 次取 平均 值。y JP P P.(2)式中：PJ 种子 机械 破损 率，%；Py 种子 原始 破损 率，%。6.4.2 测点选 取 DB 37/T 3705 2019 6 6.4.2.1 在样本 地块 中，按对 角线 取 5 个 小区，小 区位 于对 角 线交叉 处及 距每 个 角 1/5 对角线 长度 处，测定行 数 为6 行，选 左、中、右 各两 行，少 于 6 行 的全测。6.4.2.2 以一个 播幅 为小 区宽 度，小区长 度不 小 于3 m。以穴 孔 为测 点，测点 应连 续，每 行选 10 个。6.4.3 播种深 度合 格率 的测 定 在测点 上，垂直 切开 土层，测定 种子 的覆 土层 厚度。按式（3）计算 小区 播种 深度合 格率 并求5个小区的平 均值。100 zhbbS.(3)式中：S 播种 深度 合格 率，%；bh 播种 深度 合格 点数；bz 测定 总点 数；6.4.4 穴距合 格率 和空 穴率 的测 定 在测试 小区 内选 取测 点测 定穴距，并统 计空 穴。按式（4）计 算穴 距合 格率，按 式（5）计算 空穴 率，并求5 个小 区的 平均 值。100 zhXXX.(4)式中：X 穴距 合格 率，%；Xh 穴距 合格 点数；Xz 总测 定点 数。100 zkXKK.(5)式中：K 空穴 率，%；Kk 空穴 数。6.4.5 重播率 在测试 小区内 选取 两粒蒜 种距离 0.5 合格穴 距的 点 数,统计 重播 数。按 式（6）计算 重播率，并 求平均值。100 ZCXCC.(6)式中：C 重播 率，%；CC 重播 穴数。6.4.6 正芽率 DB 37/T 3705 2019 7 在测试 小区 内选 取测 点记 录正芽 蒜种 的个 数，按 式（7）算正 芽率，并 求5个 小区的 平均 值。100 ZzXZZ.(7)式中：Z 正芽 率，%Zz 正芽 蒜种 的个 数；6.5 制动性 能试 验 按照GB/T 14248 的规 定进 行。6.6 噪声试 验 噪声测 定按 照JB/T 6268 的 规定。6.7 漆膜厚 度、漆膜 附着 性能 的检测 6.7.1 漆膜附 着性 能的 测定 按 照JB/T 9832.2 的 规定 进行。6.7.2 漆膜厚 度的 测定 按 照 GB/T 13456.2 2008 中5.2 的 规定进 行。6.8 可靠性 试验 6.8.1 使用可 靠性（有 效度）按 照 GB/T 9478 的 规定 进行 测定。6.8.2 平均首 次故 障前 工作 量按 照 JB/T 10293 2013 附录 A 的 规定 进行 测定。7 检验规 则 7.1 不合格 分类 检验项 目凡不 符合 要求的 均称不 合格，按其 对作业 质量的 影响程 度分 为A类 不 合格，B 类不 合格和C类不合 格，不合 格分 类见 表3。表3 不合格 分类 表 类别 项序 项目名称 对应本 标准条款 出厂检验 型式检验 A 1 防护装置 5.1.2 2 安全标志 5.1.2 3 梯子、护栏、踏板 5.1.3 4 门窗玻璃 5.1.4 5 照明装置 5.1.6 6 后视镜和喇叭 5.1.7 7 制动性能 5.1.8 8 种子机械破损率 5.2.1 9 有效度 5.2.2 B 1 播种深度合格率 5.2.1 2 空穴率 5.2.1 DB 37/T 3705 2019 8 表 3 不合 格分 类表（续）类别 项序 项目名称 对应本标准条款 出厂检验 型式检验 B 3 穴距合格率 5.2.1 4 正芽率 5.2.1 5 重播率 5.2.1 6 纯工作小时生产率 5.2.1 7 噪声 5.1.9 8 首次故障前工作量 5.2.3 9 传动系统 5.3.1(抽检)10 液压系统 5.3.2(抽检)11 电气系统 5.3.3(抽检)C 1 播深调节机构 5.4.4 2 指示装置 5.4.5 3 密封性 5.4.7 4 涂漆质量 5.4.8(抽检)5 焊接件 5.4.11 6 冲压件 5.4.10 7 空运转 5.4.12 8 使用说明书 5.4.13 9 标志 8.1 注：带“”的项目为检验项目，带“”的项目为不检验项目。7.2 出厂检 验 7.2.1 每台播 种机 应经 制造 厂质 量检验 部门 进行 检验，检 验合格 并附 有产 品合 格证 后方可 出厂。7.2.2 出厂检 验项 目见 表 3。7.3 型式检 验 7.3.1 型式检 验要 求 7.3.1.1 有下列 情况 之一 时，应进 行型式 检验：a)新产品 或老 产品 转厂 生产 定型鉴 定时；b)正式生 产后，如 结构、工 艺、材 料有 较大 改变，可 能影响 产品 性能 时；c)成批生 产时，每3 年 至少 检验一 次；d)产品连 续停 产3 年，恢复 生产时；e)出厂检 验结 果与 上次 型式 检验有 较大 差异 时；f)国家质 量监 督机 构要 求进 行型式 检验 时。7.3.1.2 型式检 验项 目见 表 3。7.3.2 抽样方 法 DB 37/T 3705 2019 9 型式检 验的 样机，由委 托方 或制造 商提 供近 半年 内生 产的合 格产 品，由 检验 单位（或 委托 相关 部门）在委托 方或制 造商 明示的 合格产 品存放 处随 机抽取，抽样 基数不 少于5 台（市 场抽样 不受此 限），抽样数量为2台。7.3.3 判定规 则 7.3.3.1 采用GB/T 2828.1 规 定的 正常检 验一 次抽 样方 案，抽样判 定见 表4，Ac 为接 收数，Re 为拒 收数。7.3.3.2 不合格 项数 按计 点法 计算。当 不合 格数 小于 或等 于 Ac 时，该 产品 判为 合格。当 不合格 数大 于或等 于Re 时，该产 品判 为 不合格。对 不合 格产 品可 抽取加 倍数 量进 行复 检，若复检 仍不 合格，则 判定该批产 品不 合格。7.3.3.3 表3 中 规定 的检 验项 目含 有多个 子项 的，若其 中有 一 个子项 不合 格，则应 判该 项 目为不 合格。7.3.3.4 订货单 位抽 验产 品质 量时，合格 质量 水平 和检 查批 量，由 供需 双方 协商 或按 合同确 定。表4 抽样判 定方 案表 项目类别 A B C 样本数 2 项目数 9 11 9 检查水平 S-1 AQL 6.5 25 40 Ac Re 0 1 1 2 2 3 8 标志、包装、运 输和 贮存 8.1 标志 8.1.1 应在播 种机 明显 位置 固定 永久性 产品 标牌，标 牌内 容应符 合 GB/T 13306 的 规 定，并 标明 下列 内容：a)产品型 号、名称；b)主要技 术参 数；c)制造厂 名称、地 址；d)制造日 期和 出厂 编号；e)产品执 行标 准编 号。8.1.2 播种机 应在 明显 位置 标明“播种 时不 可倒 退”的标 志。8.2 包装 8.2.1 播种机 可以 总装 或部 件包 装出厂，包 装应 牢固、可 靠。零 件、附件、备 件和 随机专 用工 具需 用包装袋 包装。8.2.2 随机文 件应 用防 水袋 装好，文件 包括：a)装箱清 单；b)产品质 量检 验合 格证；c)产品使 用说 明书；d)三包凭 证。DB 37/T 3705 2019 10 8.3 运输与 贮存 8.3.1 播种机 运输 过程 中应 确保 零部件 不受 损坏，运 输方 式及要 求可 按供 需双 方合 同确定。8.3.2 播种机 应贮 存在 干燥、通 风和无 腐蚀 性气 体的 仓库 内，露 天存 放时 应有 防雨、防潮、防 碰撞 措施。_
