地热利用工程设计规范DB13／T 2550-2017.pdf

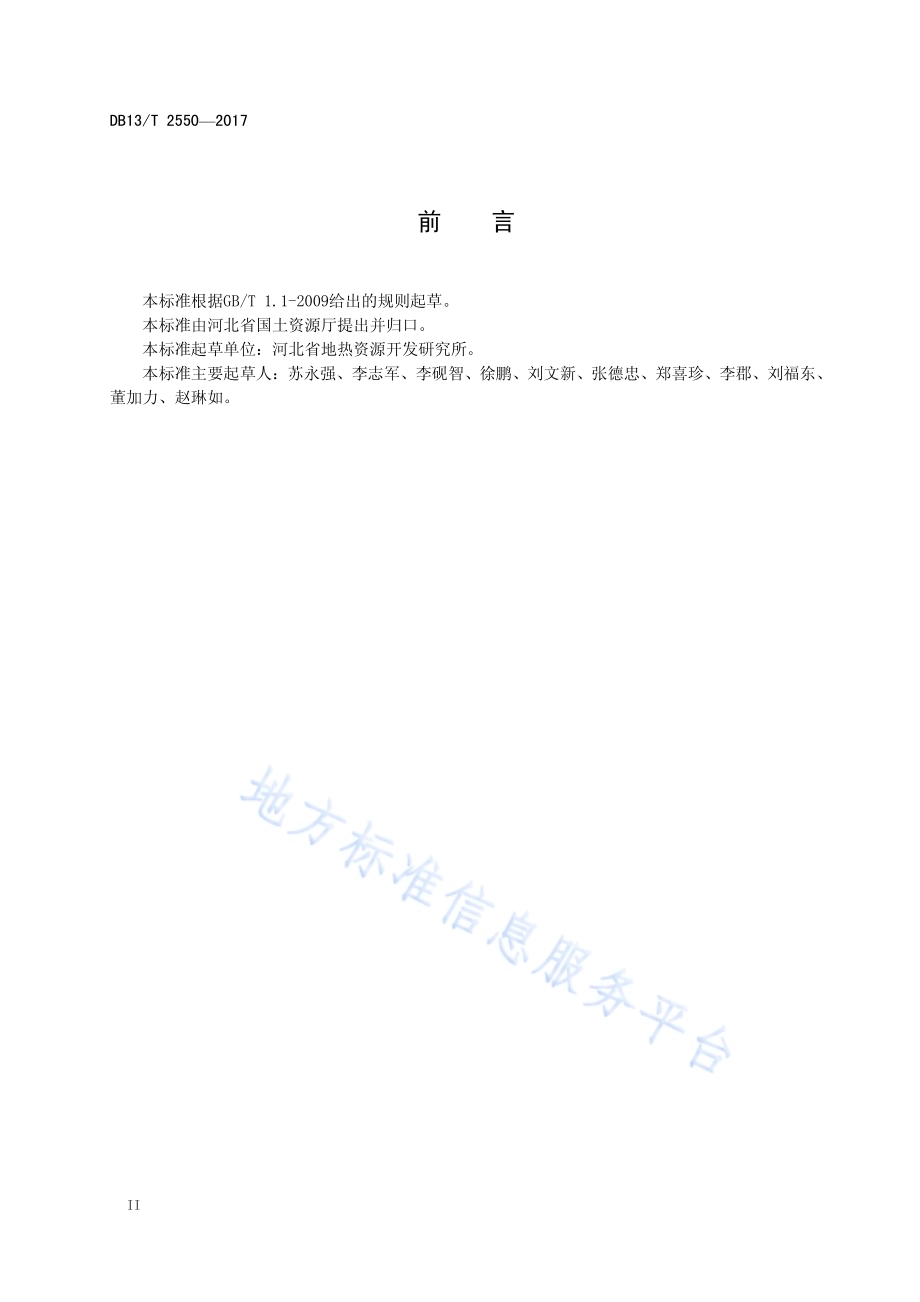

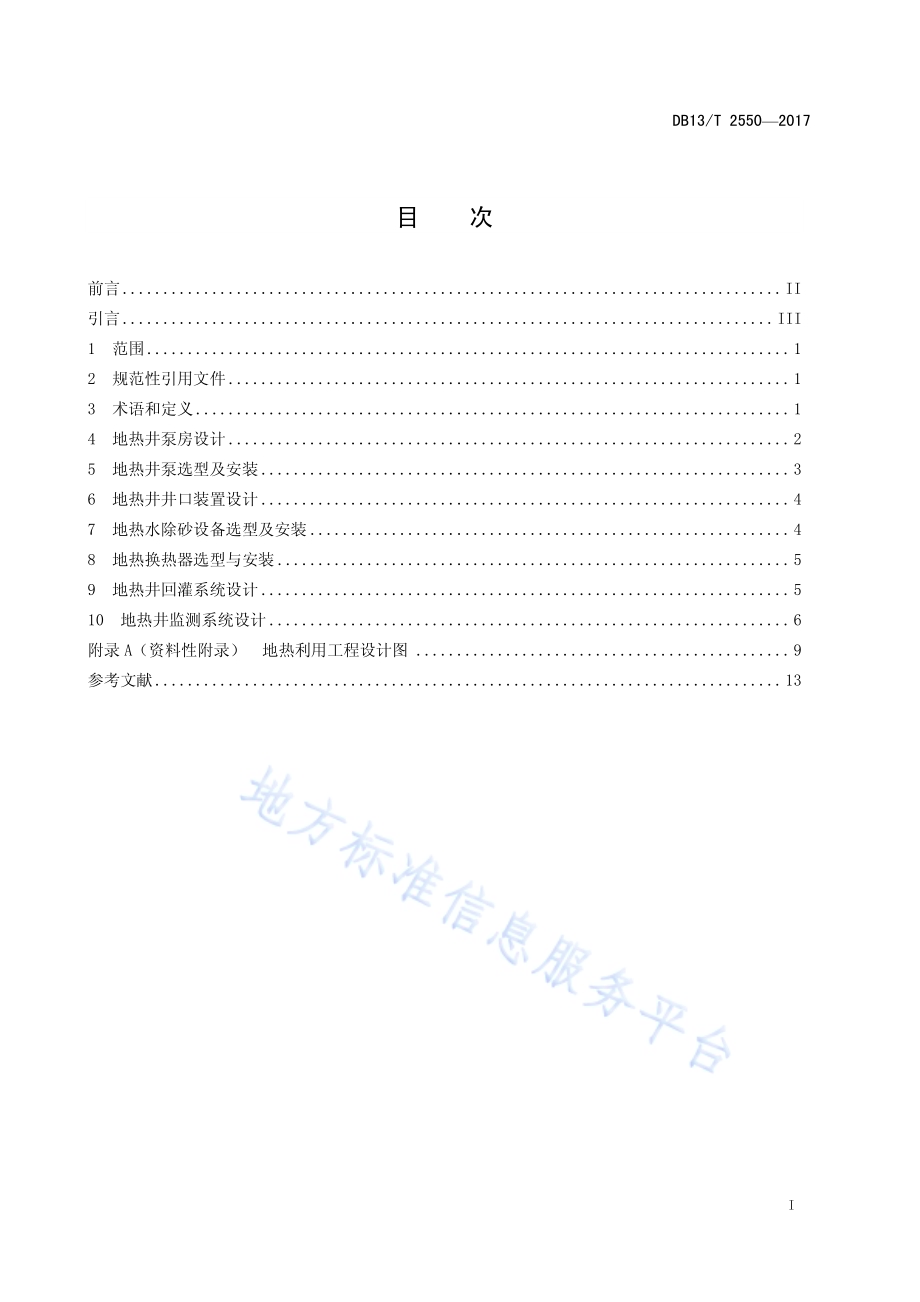

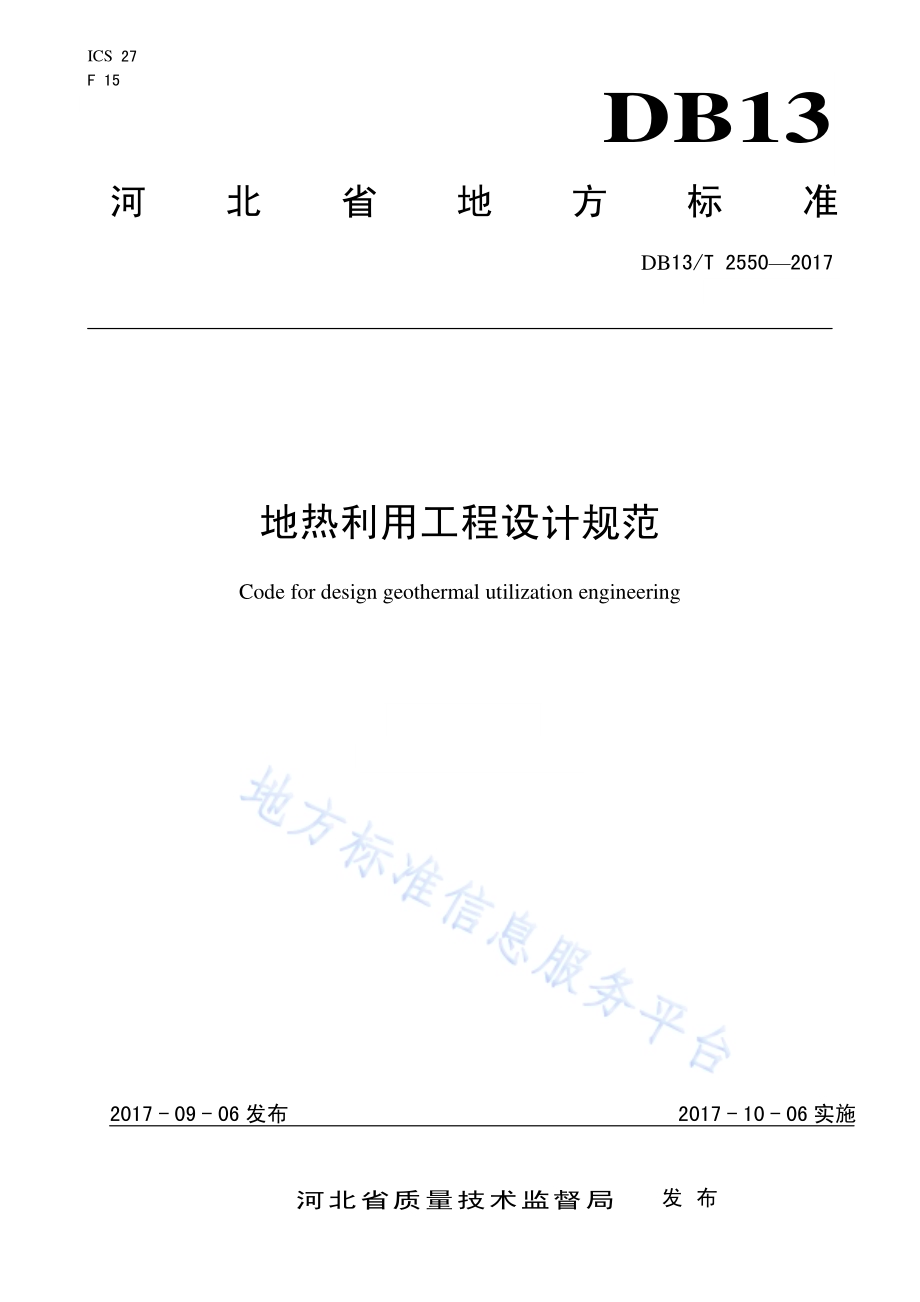

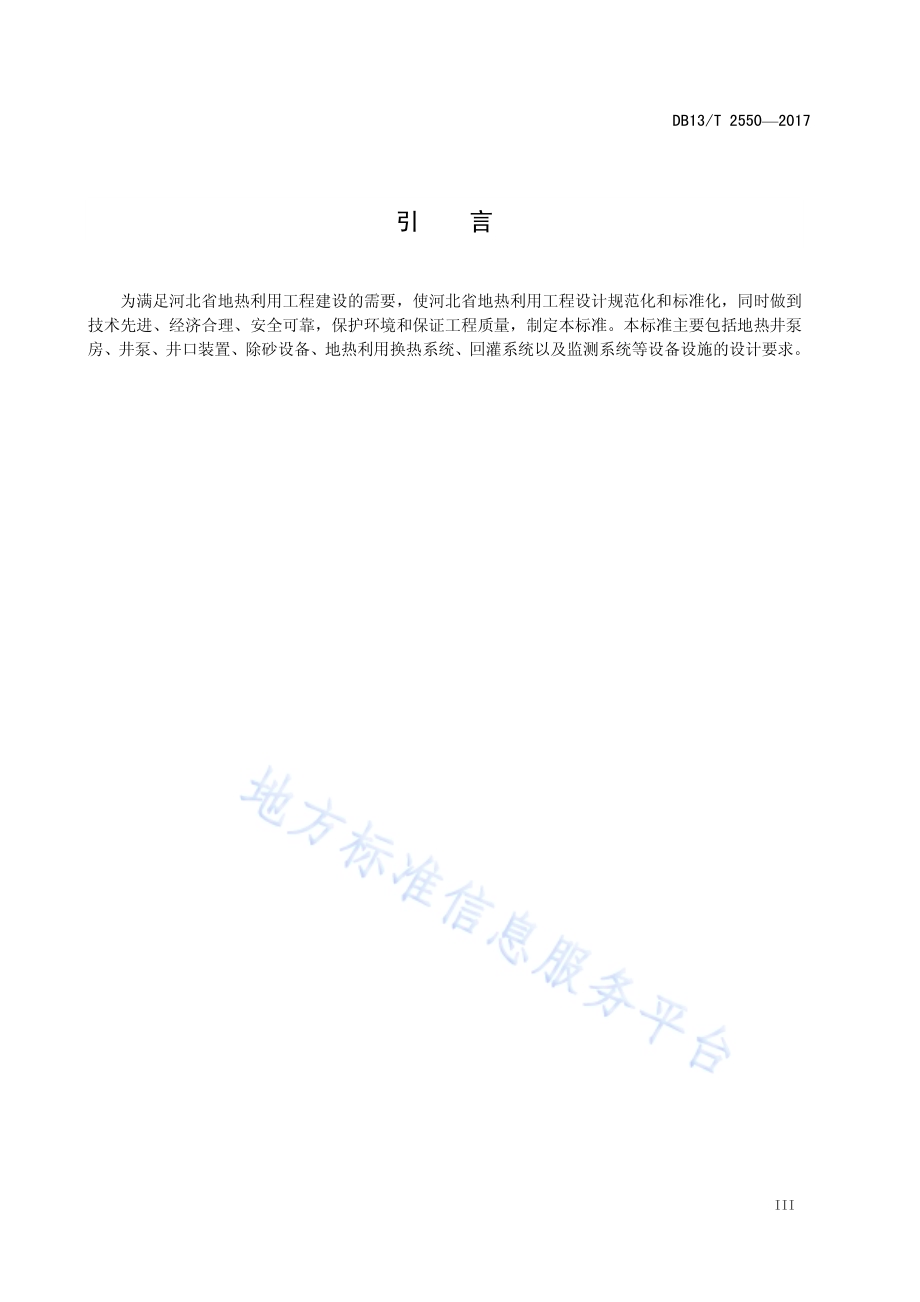

ICS 27 F 15 DB13 河北省地方标准 DB13/T 2550 2017 地热利用 工程设计 规范 Code for design geothermal utilization engineering 2017-09-06 发布 2017-10-06 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2550 2017 I 目 次 前言.II 引言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 地 热井 泵房 设计.2 5 地 热井 泵选 型及 安装.3 6 地 热井 井口 装置 设计.4 7 地 热水 除砂 设备 选型 及 安装.4 8 地 热换 热器 选型 与安 装.5 9 地 热井 回灌 系统 设计.5 10 地 热井 监测 系统 设计.6 附录 A（资 料性 附录）地热利 用工 程设 计图.9 参考文 献.13 DB13/T 2550 2017 II 前 言 本标准 根据GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 国土 资源 厅提出 并归 口。本标准 起草 单位：河 北省 地热资 源开 发研 究所。本标准 主要 起草 人：苏永 强、李 志军、李 砚智、徐 鹏、刘 文新、张 德忠、郑 喜珍、李郡、刘 福东、董加力、赵 琳如。DB13/T 2550 2017 III 引 言 为满足 河北 省地 热利 用工 程建设 的需 要，使河 北省 地热利 用工 程设 计规 范化 和标准 化，同时 做 到技术先 进、经济 合理、安 全可靠，保 护环 境和 保证 工程质 量，制定 本标 准。本标准 主要 包括 地热 井 泵房、井 泵、井 口装 置、除 砂设备、地 热利 用换 热系 统、回 灌系 统以 及监 测系 统等设 备设 施的 设计 要 求。DB13/T 2550 2017 1 地热利用 工程设 计规范 1 范围 本标准 规定 了地 热利 用供 热系 统 工程 的设 计要 求，理疗、洗浴、养 殖等 直接 利用地 热水 的利 用 工程参照 本规 范的 相应 条款 执行，利用 后的 地热 尾水 应达标 排放。本标准 适用 于新 建、扩建 或改建 的中 低温 地热 供热 利用系 统工 程设 计。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 3096 声环 境质 量标 准 GB 50016 建筑 设计 防火 规范 GB/T 50087 工 业企 业噪 声控制 设计 规范 HG/T 20679 化 工设 备、管道外 防腐 设计 规范 3 术语和 定义 下列术 语与 定义 适用 于本 文件。3.1 井口装 置 well head equipment 安装在 地热 井口 用于 控制 地热水 压力 和流动 方 向，固定 套 管、泵管，并 密封 各层管 道环 形空 间 的装置。3.2 地热水 除砂 geothermal water sand removal 去除地 热水 中固 体颗 粒的 措施。3.3 地热间 接供 热 geothermal indirect use system 采用换 热器 将地 热水 与循 环水换 热后 进行 供热。3.4 地热回 灌geothermal injection 对经过 利用 的地 热水 或其 他水源 通过 回灌 井重 新注 回热储。3.5 DB13/T 2550 2017 2 裂隙型 热储 层 fracture geothermal reservoir 埋藏于 地下，具 有一 定裂 隙度和 渗透 性的 地质 建造。3.6 孔隙型 热储 层 porous geothermal reservoir 埋藏于 地下，具 有一 定有 效空隙 度和 渗透 性的 地质 建造。3.7 自然回 灌 natural injection 利用回 灌水 柱自 重压 力进 行的回 灌方 式。3.8 压力回 灌 pressurized injection 采用加 压泵，使 回灌 水以 高于水 柱自 重压 力的 状态 下，从 回灌 水管 内将 回灌 水灌入 热储 层的 回 灌方式。3.9 回扬 pump lifting 在地热 回灌 时，为消 除堵 塞于回 灌井 过滤 器周 围的 颗粒物 和其 他沉 淀物，以 保持回 灌井 的回灌能力，在 回灌 井中 进行 的抽 水作业。3.10 下位 机 lower computer 采集或 上传 现场 监测 数据 的计算 机。4 地热井 泵房 设计 4.1 一般规 定 4.1.1 井泵房 位置 应满 足小 区规 划要求。4.1.2 井泵房 宜采 用地 上独 立建 筑，如 现场 条件 局限，可 考虑地 下或 半地 下形 式。4.1.3 井泵房 总平 面布 置应 同时 满足布 置、安 装各 类管 道、仪表和 其他 部件 所需 的尺 寸要求，各设 施之间应 有运 行操 作及 维修 所必须 的场 地和 检修 通道；建筑 内数 据采 集处 理系 统、电 源线、信 号线 之 间应采用 桥架 或套 管穿 线方 式，且 有足 够的 安全 距离。4.1.4 井泵房 建筑 的高 度应 满足 设备安 装、起吊、检修、搬 运所需 的空 间。当采 用移 动式起 重设 备时，室内净 高不 应小 于4.0 m，且应在 与井 口垂 直的 屋顶 设置不 小 于1.O m1.0 m 的吊装 孔，吊装 孔可 设计为活 动盖 板形 式，并应 防水防 漏；当采 用固 定式 起重设 备时，室 内净 高不 应小 于 6 m；吊 起物 底部与吊运 所越 过的 物体 顶部 之间 有 0.5 m 以 上的 净距。4.1.5 井泵房 的大 门应 保证 能将 搬运的 机件 进入，应 比最 大件 宽 0.5 m。4.1.6 泵房的 主要 通道 宽度 不应 小于 1.2 m，并 应符 合 GB 50016 的规 定。DB13/T 2550 2017 3 4.1.7 井泵房 建筑 的耐 火等 级应 不小于 二级，并 根据 等级 配置符 合消 防安 全通 道要 求的门 窗，泵房 门应为向 疏散 方向 开启 的丙 级 以上 防火 门。4.1.8 井泵房 建筑 内应 设置 防爆 照明灯 具及 开关，其 他电 器设备 应符 合相 应的 国家 防爆技 术要 求。4.1.9 井泵房 的噪 声控 制应 符 合GB 3096 和GB/T 50087 的 规定。4.2 地上式 井泵 房 4.2.1 井泵房 地面 标高 应高 于室 外地 面 2O0 mm。4.2.2 地热井 中心 线至 内墙 面的 间距不 应小 于1.5 m。4.2.3 井泵房 应有 较好 的通 风、采光条 件，设置 机械 通风 装置。4.3 地下或 半地 下式 井泵 房 4.3.1 井泵房 屋顶 应设 置井 泵提 升孔和 进出 人孔，并 设置 防雨、防尘 帽和 警示 标志。4.3.2 井泵提 升孔 与进 出人 孔尺 寸不小 于 1.O m 1.0 m，进出人 孔处 设扶 梯。4.3.3 室内排 水沟 末端 应设 置集 水 坑，并 应安 装自 动潜 水 排污泵，并应 有不 间断 动 力电源 供应；排污泵应设 置自 动启 闭装 置。4.3.4 进出泵 房的 各种 管道、电 缆应预 埋穿 墙防 水套 管。4.3.5 当地热 井水 温超 过 45 时，应 设置 直通 室外 的安 全通道。4.3.6 自流井 不应 采用 地下 或半 地下井 泵房。5 地热井 泵选 型及 安装 5.1 井泵的 选型 5.1.1 井泵应 满足 地热 水的 温度 和腐蚀 性要 求，宜采 用耐 热潜水 电泵。5.1.2 井泵应 根据 地热 井的 温度、流量、水 质、水位 等要 求确定，并 适当 考虑 发展 余量。5.1.3 应配置 变频 控制 装置。5.1.4 应配置 备用 井泵，型 号与 工作井 泵一 致。5.1.5 每年供 热期 结束 后应 对井 泵进行 检修。5.2 井泵安 装 5.2.1 井泵的 吸入 口宜 位于 最大 动水 位10 m 以 下。5.2.2 地热水 腐蚀 性轻 的地 热井，井 泵管 的连 接可 采用 法 兰连接；腐蚀 性严 重的 地 热井，宜 选用 特种石油套 管并 采用 管螺 纹连 接。5.2.3 井泵管 与主 输送 管道 的连 接应采 用柔 性接 头连 接。5.2.4 井泵管 应安 装水 位旁 测管，管内 径不 小 于25 mm。DB13/T 2550 2017 4 5.2.5 井泵管 表面 应涂 敷聚 氨酯 漆或环 氧树 脂漆 等防 腐涂 料。6 地热井 井口 装置 设计 6.1 一般规 定 地热井 井口 装置 应规 范化、标 准化，满足 地热 井所 需 的温度 与压 力要 求，同 时 满足动 态监 测需 求。6.2 设计所 需的 资料 6.2.1 地热井 井管 公称 直径、护 套管公 称直 径。6.2.2 供热系 统设 计要 求的 供水 量和扬 程。6.2.3 抽水试 验取 得的 静水 位、动水位、涌 水量、温度 等 井口参 数（若地 热井 成井 时为自 流井，则 需提供闭 井压 力）。6.2.4 地热水 水质 检测 报告。6.3 基础设 计 6.3.1 混凝土 基础 厚度 应不 小 于200 mm，最 小尺 寸应 不小 于 1500 mm 1500 mm（长 宽）。6.3.2 混凝土 基础 强度 等级 应不 小于 C 30。6.3.3 混凝土 基础 不应 与井 管固 接，应嵌 入填 料盘 根，当 地热水 温度 超 过 100 时，应采用 高温 石棉盘根。有保 护套 管时，混 凝土基 础可 与保 护套 管固 接，保 护套 管与 井管 嵌入 填料盘 根。6.4 井口装 置设 计 6.4.1 井口装 置应 满足 动态 监测 设备、回灌 设备 等设 施的 安装要 求。6.4.2 井口装 置能 够承 受所 需的 温度、压 力。井 口材 料 应 根 据地热 流体 水质 检测 要求，选 择具 有抗 地热流体 腐蚀 的型 材。6.4.3 井口装 置应 采用 闭式 装置，不应 采用 开口 式装 置。6.4.4 井口装 置结 构设 计应 考虑 井管的 热胀 冷缩 特点，与 井管的 连接 应采 用填 料涵 密封套 接方 式，并应具有 良好 的密 封性 能，不宜采 用直 接连 接方 式。6.4.5 井口装 置应 预留 水温、水 位测量 口，回灌 井管 道应 具备溢 流回 流管 道。6.4.6 井口装 置应 预留 水泵 线缆 与自动 监测 设施 线缆 入口，且两 种线 缆入 口应 分布 于井口 装 置 两 侧。6.4.7 井口装 置应 做防 腐处 理，对于高 温、腐蚀 性强 的地 热井，井管 外应 设置 保护 套管。保护 套管 直径依井 管直 径确 定，与井 管之间 的间 距 以10 mm 20 mm 为 宜，材质宜 采用 无缝 套管，选料 总长 度 应 不小于1 200 mm，留 置在 地 面以上 的高 度应 不小 于 400 mm，安装 时应 保证 水平、牢固、密 闭。6.4.8 井口宜 设置 微正 压氮 气保 护系统，且 充氮 装置 应设 置自动 压力 控制 设备。地 热井井 口装 置图 参见附 录A 中的图 A.1、图A.2。7 地热水 除砂 设备 选型 及安 装 DB13/T 2550 2017 5 7.1 一般规 定 地热水 除砂 设备 体积 要小、占地 少，地热 水通 过除 砂器阻 力小、消 耗动 力少，除砂 效率 要高。7.2 除砂设 备选 型 7.2.1 当地热 水中 含砂 量超 过 0.05（体积 比）时，应采 取除砂 措施。7.2.2 除砂设 备应 满足 排砂 方便、温度 降低 少、地热 水不 与空气 接 触 等要 求，宜选 用旋流 式 除 砂 器。7.2.3 除砂设 备应 考虑 处理 水量、外部 接管 管径、管 道工 作压力、水 质要 求等 因素。7.3 除砂器 安装 7.3.1 除砂器 应安 装在 供水 管网 的主管 道，并固 定在 基座 上。7.3.2 为保证 进水 水流 平稳，在 设备进 水口 前应 安装 一段 与进水 口等 径的 直通 管，长度相 当于 进水 口直径 的 10 15 倍。7.3.3 除砂器 四周 应预 留有 足够 的维护 空间。8 地热换 热器 选型 与安 装 8.1 一般规 定 由于地 热水 具有 一定 的腐 蚀性和 结垢 性，应采 用换 热器进 行地 热间 接供 热。8.2 换热器 的选 型和 安装 8.2.1 地热换 热系 统宜 选用 板式 换热器。8.2.2 换热器 主要 零部 件应 选用 耐高温 和耐 腐蚀 的材 料。8.2.3 换热器 应安 装在 除砂 器之 后。8.2.4 当地热 水含 杂质 较多 或有 悬浮物 质时，换 热器 进口 处应装 有 Y 型或 T 型 过滤 器。9 地热井 回灌 系统 设计 9.1 一般规 定 9.1.1 地热回 灌应 保证 原水 同层 回灌，特殊 情况 下采 取异 层或其 他水 源回 灌时，应 满足回 灌层 水质 要求，不 应将 污染 水回 灌到 热储。9.1.2 基岩裂 隙型 热储 层地 热回 灌系统 中，回灌 井内 不应 安装水 泵，进水 方式 宜采 取回灌 水管 方式 进行注水 回灌，回 灌水 管下 至回灌 井内 静水 位液 面以 下 5 m 10 m。孔隙 型热 储层的 回灌 系统，考 虑回扬需要 可在 回灌 井内 安装 水泵。9.1.3 回灌可 采用 自然 回灌 或压 力回灌 等方 式。自然 回灌 系统主 要包 括井 口装 置、过滤器、排气罐、回扬泵、反 冲洗 设备 及各 类管道（含 法兰、阀 门、弯头等）、仪器 仪表（流 量计、水表、压 力表、温度计等）；压力 回灌 还包 括加压 泵。回灌 系统 工艺 流程图 参见 附 录 A 中的图 A.3。DB13/T 2550 2017 6 9.1.4 开采井 和回 灌井 井口 应安 装水位、水 温、流量、压力 等动态 监测 仪器 仪表。仪 表宜选 用可 自 动采集数 据的 电子 仪表，均 为耐腐 蚀性 仪器。9.1.5 回灌系 统管 道宜 选用 全密 封玻璃 钢、PVC 或不 锈钢 管材，同时 进行 防腐、防 垢处理,并 应满 足管道的 允许 工作 压力 和工 作温度 要求。9.1.6 回灌系 统应 严格 进行 密封 处理，所 有接 口的 连接 方 式除应 采用 法兰 连接 的设 备、阀门 外，其 他管道应 采用 焊接。9.1.7 设备和 管道 的外 防腐 应符 合 HG/T 20679 的规 定。9.2 过滤器 设计 9.2.1 过滤器 包括 粗过 滤器 和精 过滤器，安 装在 换热 器一 次侧出 口之 后。9.2.2 基岩裂 隙型 热储 层可 只安 装粗 过 滤器，过 滤精 度达 到 50 um；孔 隙型 热储 层回 灌系统 应安 装 精过滤器，过 滤精 度达 到 1 3 um。9.2.3 根据回 灌系 统温 度、压力 和成本 综合 考虑 选择 过滤 器类型。要 求滤 芯材 料满 足系统 所需 精 度，耐温性 能高 于地 热水 最高 温度，过滤 器外 壳承 受压 力应高 于系 统最 大工 作压 力。9.2.4 过滤器 宜采 用多 个相 同的 过滤器 并联 的安 装方 式。9.2.5 过滤器 可采 用袋 式或 棒式，也 可用 一次 性和 反冲 洗 式滤料。如使 用 自 动反 冲 洗过滤 器时，应设置反冲 洗水 源和 排水 系统。9.3 排气罐 设计 9.3.1 排气罐 应安 装在 精过 滤器 之后，加压 泵、回灌 井口 之前。9.3.2 排气罐 的容 量应 根据 地热 水中所 含气 体组 分和 含量 确定。9.3.3 排气罐 顶部 应设 置自 动排 气阀。9.3.4 当地热 水中 气体 含量 较高 时，应 采用 连接 排气 风道 方式将 已释 放出 的气 体排 出设备 间，以防 止中毒、引发 火灾 和爆 炸。9.4 加压泵 设计 9.4.1 为了防 止由 于回 灌井 口压 力过高（回 灌水 位上 升较 快）而 回灌困 难，在不 具备 重 力回灌 条件 时，可采用 压力 回灌 方式 进行 回灌。9.4.2 加压泵 设置 在排 气罐 之后。9.4.3 加压泵 宜选 用变 频控 制的 管道离 心泵。9.4.4 加压泵 应根 据回 灌压 力和 回灌量 的要 求确 定，并符 合压力 容器 和设 备的 设计 安装要 求。10 地热井 监测 系统 设计 10.1 一般规 定 DB13/T 2550 2017 7 10.1.1 所有地 热井（包 括开 采井 与回灌 井）均应 安装 动态 监测系 统，动态 监测 项目 包括开 采井 开 采水量、水位、水 温、压力 以及回 灌井 回灌 水量、水 位、水 温、压力 等。10.1.2 所有地 热井 宜采 用智 能动 态监测 系统。10.1.3 对不具 备建 立智 能动 态监 测系统 的地 热井 可采 用人 工监测。10.1.4 动态监 测系 统的 所有 仪器 仪表均 应经 过专 业部 门检 测合格，并 应定 期校 验与 检修。10.1.5 动态监 测系 统的 仪器 仪表 及连接 仪器 仪表 的所 有标 准部件 均应 安装 于系 统管 道的直 管 段 上。10.1.6 温度传 感器 与压 力传 感器 之间的 距离 应不 小于 200 mm。10.1.7 接触地 热水 的所 有部 件均 应有防 腐措 施。10.1.8 监测系 统主 要包 括：流量 计、温 度传 感器、压 力传 感器、水位监 测仪、下 位机 等，依 托 GPRS/CDMA无线网 络平 台进 行建 设，具备实 施数 据监 测、智能 报警、远程 监控 等功 能。参见附 录 A 中的 图A.4。10.2 流量计 10.2.1 流量计 的安 装应 符合 厂家 安装要 求。当无 安装 要求 时，宜 安装 在水 平直 管段 上，流 量计 上 游来水方 向的 直管 段长 度不 应小于 主管 道直 径 的 5 倍，下游 直管 段的 长度 不应 小于主 管道 直径 的3 倍。10.2.2 流量计 不应 安装 在管 道的 最高位 置，确保 流量 计测 管中充 满地 热水，应 避免 沉积物 和气 泡 对传感器 测量 电极 的影 响，电极轴 向宜 保持 水平。10.2.3 正确选 择流 量计 测试 量程，兼顾 开采 量的 变化。且 应安装 在所 有分 水管 及分 水设备 之前。10.3 温度传 感器 10.3.1 温度传 感器 宜选 用机 电一 体化的 铜热 电阻 或铂 热电 阻式温 度变 送器。10.3.2 温度传 感器 探头 部位 应采 用防腐 材料。10.3.3 根据地 热水 温度，温 度传 感器选 择合 适的 测温 量程 和精度，精 度等 级应 达 到1.0 级。10.3.4 温度传 感器 应安 装在 主管 道位置 上，探头 底部 应下 探至主 管道 中轴 线以 下的 位置，浸入 地 热流体中 的长 度不 小 于 50 mm，应 倾斜 安装，倾 角保 持 在15 30,且与 被测 流体方 向相 对。10.3.5 温度传 感器 配套 附件 中应 包括管 道螺 栓盲 堵，一旦 探头需 要拆 卸及 维修，应 及时封 堵。10.3.6 温度传 感器 热电 阻的 接线 盒不可 触碰 到地 热井 管壁，不应 安装 在高 温处，接 线盒处 的环 境 温度不宜 超 过 100，接线 盒的出 线孔 朝向 应向 下。10.4 压力传 感器 10.4.1 压力传 感器 根据 测试 压力 范围，选择 合适 的量 程和 精度，精度 应达 到 1.0 级。10.4.2 压力传 感器 应垂 直安 装在 主管道 位置 上。10.4.3 压力传 感器 配套 附件 中应 包括管 道螺 栓盲 堵，一旦 探头需 要拆 卸维 修，应及 时封堵。10.5 水位监 测仪 DB13/T 2550 2017 8 10.5.1 水位监 测仪 探头 应随 潜水 泵一并 安装，将其 固定 在 与潜水 泵连 接的 第二 根扬 水管自 下而 上 1m处。探 头宜 采用 卡箍 固定，内衬 胶皮 护套；信 号线 应逐节 泵 管 捆绑 固定，直 至井口 出线 法兰 处，防 止信号线 任意 摆动 损坏。10.5.2 监测探 头底 部测 孔不 应被 任何物 体遮 挡或 堵塞，不 应破坏 探头 与通 气管 导线 之间的 密封，不应磕碰 测试 探头。10.5.3 井口基 座上 安装 出线 法兰，出线 后保 证出 线口 密闭，防止 空气 泄漏 加速 井、泵管腐 蚀，并 方便拆装。10.5.4 信号线 不应 受力 且不 能进 水，外 皮不 应划 伤划 破。10.5.5 对于采 用人 工监 测的，应 设置水 位测 管，测 管宜 选 用直径 不小 于 25mm 镀锌 管 或不锈 钢管，安装在地 热井 内的 每节 泵管 法兰上，长 度与 泵管 长度 相同，每节 测管 上下 接口 处均应 由悬 挂连 接护 套 严格密封 相接 直通 至井 口法 兰。10.5.6 水位测 管与 井口 法兰 盘 上 的接缝 处应 严格 密封。10.5.7 出露在 井口 法兰 盘上 方的 水位测 管应 设有 专用 的开 启、关 闭阀 门。10.5.8 人工监 测精 度应 达 到 1cm，并与 智能 水位 监测 相校 核。10.6 下位机 10.6.1 下位机 应安 装在 方便 监测、维护 及环 境较 好的 位置。10.6.2 下位机 宜采 用支 架固 定机 箱，如 现场 条件 较差 或防 水措施 较差，机 箱上 部安 装遮水 挡板；安装机箱 支架 时应 保证 两支 架水平，高 低位 置适 合人 员观测 及维 修。10.6.3 下位机 应具 备采 集地 热井 开采水 量、回灌 水量、水 位、水 温等 数据 功能，同 时应具 备历 史 数据存储 与查 询以 及数 据超 限主动 报警 功能。10.7 信号传 输线 10.7.1 信号传 输线 应采 用屏 蔽信 号线，需用 不同 颜色 信号 线区 分 不同 传感 器的 接地 线及信 号线。10.7.2 各路信 号线（水 位测 试、压 力、温 度及 流量 等）无论 分 线还是 集中 走线，应 全部 进入线 桥（PVC管或PVC 线 槽），或 穿钢 管保护 埋地 地下 走线，直 至下位 机电 源机 箱入 口端，不应 走明 线。10.7.3 信号传 输线 应与 强电 分开，防止 信号 受到 干扰。10.7.4 信号传 输宜 采用 无线 传输 装置。DB13/T 2550 2017 9 A A 附 录 A（资料 性附 录）地热利 用工 程设 计图 图A.1 至图A.4 给 出了 开采 井标准 井口 装置 基础 设施、回灌 井标 准 井 口装 置基 础实施、地 热井 采 灌工艺流 程、地热 井智 能监 测系统 仪器 仪表 布置 的设 计图。1 井管；2 泵管；3 保护套 管；4 石棉盘根；5 混凝土 基础；6 填料压盖；7 井口 封闭管件；8 接管；9 密封 法 兰；10 井 口法 兰 盖；11 吊 钩；12 冲压 弯 管；13 柔性 接 头；14 蝶 阀；15 直管段；16 氮气管；17 液位计；18 螺栓；19 压盖法兰；20基础钢构件；21卡箍；21 液位计探头。图A.1 开采井 标准 井口 装置 基础 设施图 DB13/T 2550 2017 10 1 井管；2 泵管；3 保护套 管；4 石棉盘根；5 混凝土 基础；6 填料压盖；7 井口 封闭管件；8 接管；9 密封 法 兰；10 井 口法 兰 盖；11 吊 钩；12 冲压 弯 管；13 柔性 接 头；14 蝶 阀；15 直 管段；16 氮气管；17 液位计；18 螺栓；19 压盖法兰；20 基础钢构件；21卡箍；22 液位计探头。图A.2 回灌井 标准 井口 装置 基础 设施图 DB13/T 2550 2017 11 图A.3 地热井 采灌 工艺 流程 图 DB13/T 2550 2017 12 井口装置；蝶阀；温度传感器；压力传感器；电磁流量计；单阀水嘴；液位计。DX 为管道直径 图A.4 地热井 智能 监测 系统 仪器 仪表布 置图 DB13/T 2550 2017 13 参 考 文 献 1 GB 50013-2006 室外 给水设 计规 范 2 GB 5O015-2010 建筑 给水排 水设 计规 范 3 GB 50093-2013 自动 化仪表 工程 施工 及质 量验 收规范 4 GB/T 50106-2001 给 水排水 制图 标准 5 GB 5O366-2005 地源 热泵系 统工 程技 术规 范 6 GB 11615-2010 地热 资源地 质勘 查规 范 7 CJJ 138-2010 城镇 地 热供热 工程 技术 规程 8 CJJ 28-2014 城 镇供 热管网 工程 施工 及验 收规 范 9 CJJ/T 78-2010 供热 工程制 图标 准 10 J 11241-2008 天津 市地热 回灌 地面 工程 建设 标准 11 天津 市地 热利 用工 程 设计标 准（试行）_
