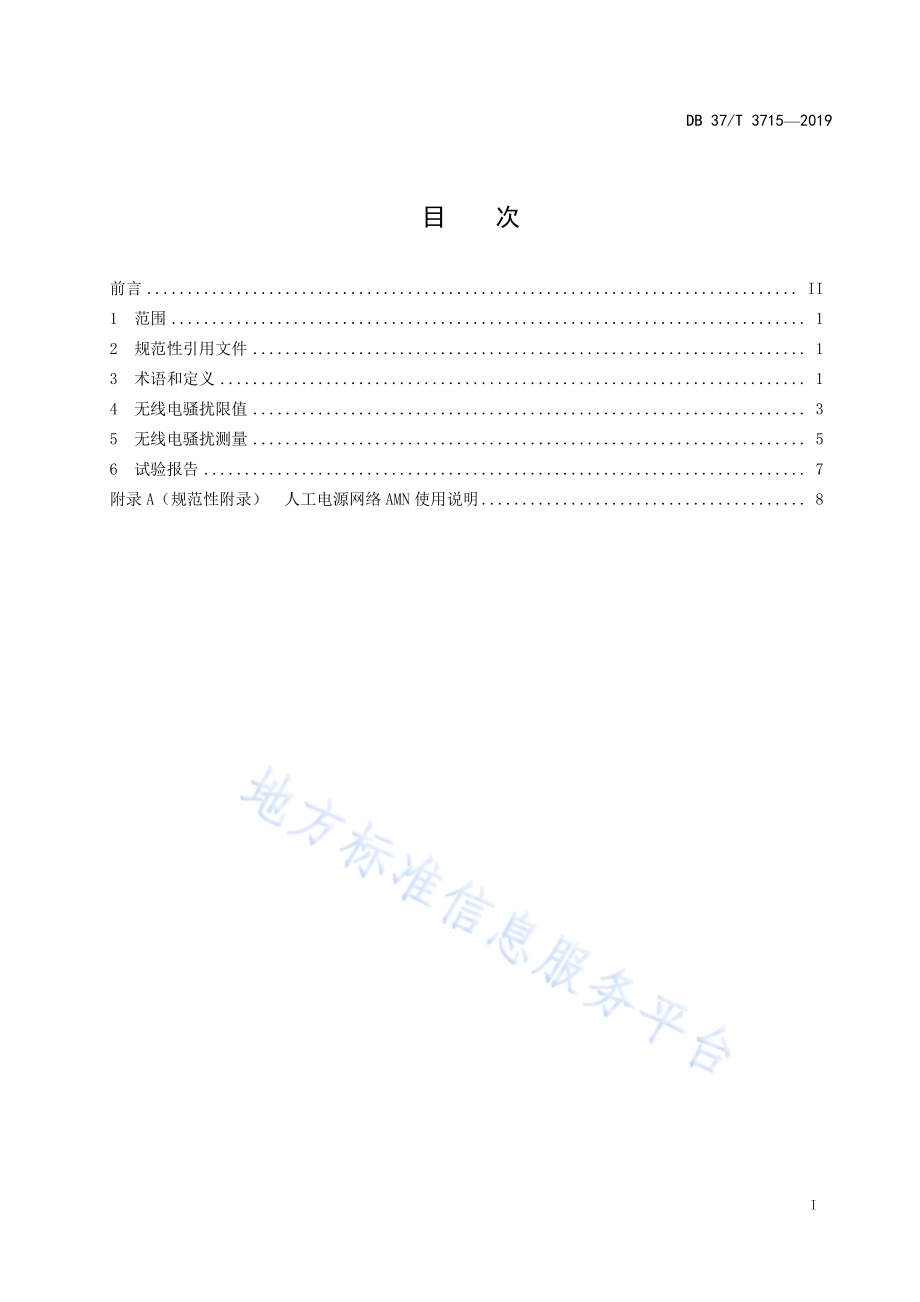

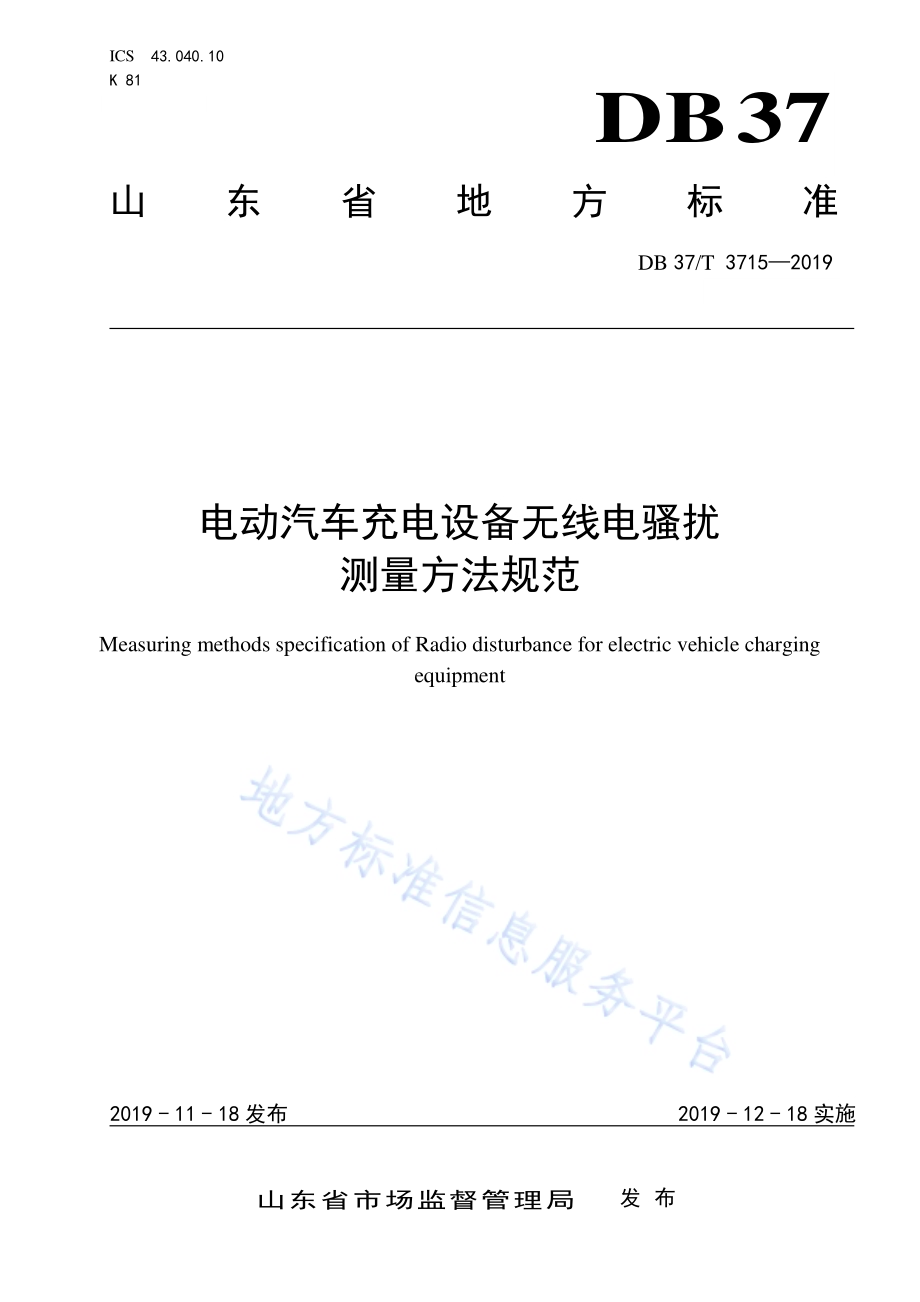

ICS 43.040.10 K 81 DB37 山东省地方标准 DB 37/T 3715 2019 电动汽车 充电设备 无线电骚 扰 测量方法 规范 Measuring methods specification of Radio disturbance for electric vehicle charging equipment 2019-11-18 发布 2019-12-18 实施 山 东 省 市 场 监 督 管 理 局 发布 DB 37/T 3715 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 无 线电 骚扰 限值.3 5 无 线电 骚扰 测量.5 6 试 验报 告.7 附录A（规 范性 附录）人工电 源网 络 AMN 使 用说 明.8 DB 37/T 3715 2019 II 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由山 东省 市场 监督 管理局 提出、归 口并 组织 实施。本标准 起草 单位：山 东省 产品质 量检 验研 究院。本标准 主要 起草 人：田国 英、赵 毅、潘勇、刘 桂秋、魏磊、刘 亚、窦慧。DB 37/T 3715 2019 1 电 动汽车 充电设备 无线电 骚扰测量 方法规 范 1 范围 本规范 规定了 电动 汽车充 电设备 充电时 对外 无 线电 骚扰的 限值、测量 条件、测量设 备、测 量方 法、结果记 录、结果 判定 等要 求。本规范 适用 于1 000 V 及 以 下电压 供电 的电 动汽 车交 流充电 设备 和直 流充 电设 备。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 4824 2013 工 业、科 学和医 疗（ISM）射 频设 备 骚扰特 性 限值 和测 量方 法 GB/T 6113.101 2016 无 线电骚 扰和 抗扰 度设 备和 测量方 法规 范 第1-1部 分：无线 电骚 扰和 抗扰度设备 测 量设 备 GB/T 6113.102 2018 无 线电骚 扰和 抗扰 度设 备和 测量方 法规 范 第1-2部 分：无线 电骚 扰和 抗扰度测量 设备 辅 助设 备 传 导骚扰 GB/T 6113.104 2016 无 线电骚 扰和 抗扰 度设 备和 测量方 法规 范 第1-4部 分：无线 电骚 扰和 抗扰度测量 设备 辐 射骚 扰测 量用天 线和 试验 场地 GB/T 6113.201 2017 无 线电骚 扰和 抗扰 度设 备和 测量方 法规 范 第2-1部 分：无线 电骚 扰和 抗扰度测量 方法 传 导骚 扰测 量 GB/T 6113.203 2016 无 线电骚 扰和 抗扰 度设 备和 测 量方 法规 范 第2-3部 分：无线 电骚 扰和 抗扰度测量 方法 辐 射骚 扰测 量 GB/Z 6113.205 2013 无 线电骚 扰和 抗扰 度测 量设 备和测 量方 法规 范 第2-5 部分：大型 设备 骚扰发射现 场测 量 GB/T 18487.1 2015 电 动汽车 传导 充电 系统 第1 部分：通用 要求 GB/T 18487.2 2017 电 动汽车 传导 充电 系统 第2 部分：非车 载传 导供 电设 备电磁 兼容 要求 CISPR 11:2015+AMD1:2016 CSV 工 业、科学 和医 疗（ISM）射 频设 备骚 扰特 性 限值和 测量 方法(Industrial，scientific and medical(ISM)radio-frequency equipment-Disturbance characteristics-Limits and methods of measurement)3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 电动汽 车充 电设 备 EV charging equipment 交流充 电桩 或非 车载 充电 机，含 非拆 卸电 缆组 件。3.2 DB 37/T 3715 2019 2 非车载 充电 机 off-board charger 固定在 安装 地面，将 电网 交流电 能变 换为 直流 电能，采用 传导 方式 为电 动汽 车动力 蓄电 池充 电的 专用装置。3.3 车载充 电机 on-board charger 固定安 装在 电动 汽车 上运 行的充 电机。3.4 室内使 用 indoor use 专门设 在气 候防 护场 所使 用的设 备。3.5 室外使 用 outdoor use 允许用 于无 气候 防护 场所 使用的 设备。3.6 布置 arrangement 在测试 区内，连 接外 围/辅 助设备 在内 的受 试设 备的 物理布 局。3.7 配置 configuration 受试设 备的 运行 模式 和其 他运行 条件。3.8 辅助设 备 associated equipment 辅助受 试设 备工 作的 设备。辅助 设备 可以 放置 在测 试区域 外。3.9 电磁辐 射 electromagnetic radiation 能量以 电磁 波形 式由 源发 射到空 间的 现象，或 能量 以电磁 波形 式在 空间 传播。3.10 受试设 备的 边界 boundary of the equipment under test 指包含 受试 设备 简单 几何 外形的 假象 直线 界限，所 有互连 电缆 都应 包括 在此 界限内。3.11 小型设 备 small equipment 台式或 落地 式设 备，其整 体（包 括电 缆）在直 径1.2m，接 地平 面上1.5m 高的 圆 柱形测 试区 域内。3.12 低电压 low voltage LV 一套用 于电 力分 配的 电压 等级，其上 限一 般视 为交 流1000V，直流1500V。DB 37/T 3715 2019 3 4 无线电 骚扰 限值 4.1 概述 根据CISPR 11:2015+AMD1:2016 CSV 第5 章中第5.2 节 所述，受 试设 备（充 电设 备）按照 其应 用环境进行分 类：A 类设备 是非 家 用和不 直接连 接到 住宅低 压供电 网设施 中使 用的设 备。A类 设备 应满足A类限值。B 类设 备是 家用 设备 和 直接连 接到 住宅 低压 供电 网设施 中使 用的 设备。B 类 设备应 满足B类 限值。表1给出了 无线 电骚 扰评 估的 指标要 求。表1 电动汽 车充 电设 备无 线电 骚扰评 估指 标 测量部位 试验项目 参考标准 交流电源输入端 传导骚扰电压（0.15 MHz 30 MHz）CISPR11:2015+AMD1:2016 CSVa 外壳 辐射骚扰（30 MHz 1 GHz）a A 类和B 类限值应参考 CISPR11:2015+AMD1:2016 CSV。由于充 电设 备尺 寸大 小、安装布 置和 操作 状况 等因 素，布 局复 杂的 充电 设备 需要现 场测 量来 判断 其是否符 合本 标准 无线 电骚 扰限值。是 否采 用现 场测 量，由 制造 商和 委托 方或 购买方 协商 决定。4.2 充电设 备在 试验 场地 测量 时的限 值要 求 4.2.1 0.15 MHz 30 MHz 传导 骚 扰电压 限值（试 验场 地测 量）按照CISPR 11:2015+AMD1:2016 CSV 的要 求，在 试验 场地测量 时，电源端 子传 导骚扰电 压的 限值应符合如 表2 和表3 所示。表2 A 类充 电设 备 0.15 MHz 30 MHz 传导 骚扰 电压 限值(试验场 地测 量)频段 MHz 额定输入功率 2 0 kVA 75 k V A 额定输入功率20 kVA 额定输入功率 7 5 kVA 准峰值 dB（V）平均值 dB（V）准峰值 dB（V）平均值 dB（V）准峰值 dB（V）平均值 dB（V）0.15 0.5（不含 0.5）79 66 100 90 130 120 0.55 73 60 86 76 125 115 5 30 73 60 9073 80 60 115 105 随频率对数线性减小 注1：制造商可以根据充电设备功率选择合适的限值。注2：在过渡频率上采用较严格的限值。DB 37/T 3715 2019 4 表3 B 类充 电设 备 0.15 MHz 30 MHz 传导 骚扰 电压 限值(试验场 地测 量)频段 MHz 准峰值 d B V 平均值 d B V 0.15 0.5 6656 5646 随频率对数线性减小 0.55 56 46 5 30（不 含 5）60 50 注1：在过渡频率上采用较严格的限值。4.2.2 30 MHz 1 GHz 辐射 骚扰 限值（试验 场地 测量）按照CISPR 11:2015+AMD1:2016 CSV 的 要求，在 试验 场地测 量时，30 MHz 1 GHz 辐射 骚扰 限值 应符合如表4 和表5 所示。A类电 动汽车 充电设 备可 以采用3 米、10 米或30 米距 离下进 行测量；B类 电动汽 车充电设备 应该用3米或10米 法 进行测 量。3 米法限 值只 适 用于整 体（包 括电 缆）可 在直径1.2 m、接地 平面上1.5 m 高 的圆 柱形 测试 区 域内测 试的 小型 充电 设备。表4 A 类充 电设 备 30 MHz 1 GHz 辐 射骚 扰限 值（试验 场 地测量）频段 MHz 开阔场或半电波暗室 全电波暗室 3 米测试距离 10 米测试距离 3 米测试距离 额定输入功 率2 0 kVA 额定输入功 率20 kVA 额定输入功 率2 0 kVA 额定输入功 率20 kVA 额定输入功 率2 0 kVA 额定输入功率20 kVA 准峰值 d B(V/m)准峰值 d B(V/m)准峰值 d B(V/m)准峰值 d B(V/m)准峰值 d B(V/m)准峰值 d B(V/m)30230 50 60 40 50 5245 6255 随频率对数线性减小 2301 000（不含 230）57 60 47 50 52 55 注1：测量距离为30 米时应采用20dB/十倍距离的反比因 子，将测 量数据归一化到 测量距离以 确 定30米测量距离对应的限值。注2：制造商可以根据充电设备功率选择合适的限值。注3：在过渡频率上采用较严格的限值。表5 B 类充 电设 备 30 MHz 1 GHz 辐 射骚 扰限 值（试验 场 地测量）频段 MHz 开阔场或半电波暗室 全电波暗室 3 米测试距离 10 米测试距离 3 米测试距离 准峰值 d B(V/m)准峰值 d B(V/m)准峰值 d B(V/m)30230 40 30 4235 随频率对数线性减小 2301 000（不含 230）47 37 42 注1：在过渡频率上采用较严格的限值。DB 37/T 3715 2019 5 4.3 充电设 备在 现场 测量 时的 限值要 求 4.3.1 0.15 MHz 30 MHz 传导 骚 扰电压 限值（现 场测 量）0.15 MHz 30 MHz 传 导骚 扰电压 限值（现 场测 量）与本规 范中4.2.1 条 款要 求 一致。4.3.2 30 MHz 1 GHz 辐射 骚扰 限值（现场 测量）GB 4824 2013 中6.4.2 给 出了A 类充 电设 备30 MHz 1 GHz 辐射 骚扰 现场 限值 为 受试设 备建 筑物 外墙30m的 限值，如 表6所 示。B 类充电 设备30 MHz 1 GHz 辐射骚 扰现 场测 量限 值与 本规范4.2.2 表5 限值 要求一致。对充 电设 备而 言，由于并 无建 筑包 围，测量 边界为 包含 线缆 的充 电设 备边界。在 实际 测试 过 程 中由于现 场场 地的 限制，测 量距离 大多 为10 米或3米。GB/Z 6113.205 2013 中4.4 给出 了10 米或3 米测 量数据归一 化至 标准 测量 距离 的公式 如（1）所示：meastd meastdV/m=dB 20lgdEEd.(1)式中：dmea 为 实际 测量 距离，单位：m；dstd 为 标准 测量 距离，单位：m；Emea 为 实际 测量 距离 处的场 强，单位：dB(V/m)；Estd 为 标准 测量 距离 处的场 强，单位：dB(V/m)。表6 A 类充 电设 备30 MHz 1 GHz 辐 射骚 扰限 值（现场 测 量）频段 MHz 距离所在建筑物外墙30 m 的限 值 准峰值 d B(V/m)30230 30 230 1 000（不含230）37 注1：在过渡频率上采用较严格的限值。5 无线电 骚扰 测量 5.1 一般测 量条 件 5.1.1 测量环 境条 件 测量时 应记 录试 验环 境温 度、相 对湿 度和 大气 压力。5.1.2 测量负 载条 件 充电设 备应 在额 定功 率正 常运行 的状 态下 进行 测量。5.1.3 环境电 平 无线电 骚扰试 验场 地应能 区分来 自充电 设备 的骚扰 和环境 噪声。环境 电平至 少应比 各规定 限值 低6 dB。如 果环 境电 平比 限值 低6 dB 的要 求无 法满 足，则 可以将 天线 放置 在距 离充 电设备 更近 的距 离上，但测量距 离不 能少 于3 m。DB 37/T 3715 2019 6 5.2 0.15 MHz 30 MHz 传导 骚 扰电压 测量 5.2.1 测量设 备 测量设 备包 括测 量接 收机 和人工 电源 网络。应 符合GB/T 6113.101 和GB/T 6113.102 的 要求。5.2.2 测量方 法和 试验 布置 充电设 备0.15 MHz 30 MHz 传导 骚扰 电压 测量 方法 和 试验布 置参 考GB 4824 2013 或GB/T 6113.2012018。充 电设 备应 经人 工电源 网络（AMN）进 行测 量，当 充电 设备 额定 电流 超过AMN 的 额定 电流 时，AMN可以用 做电 压探 头来 使用。AMN 使用 说明 如附 录A所 述。在 现场 测量 时，现场 接地应 用作 参考 地。接 地 电阻需不 大于0.5，可通 过一个 长宽比 不超 过3的宽 金属片 将充电 设备 连接到 通大地 的建筑 物导 电结 构上，如 水管、避 雷针、钢 筋等等。如 果测 试场 地周 围没有 适当 的参 考地 可以 利用，那么 可以 将附 近 足 够大的导 电结 构，如面 积为 至少1 m2的 金属 箔、金属 板 或金属 网作 为测 量参 考地。人工 电源 网络 放置 在参考地上 并经宽 金属 片接地 良好，其距离 充电 设备边 界0.8 m。充 电设备 和辅 助 设备的 其他所 有单 元距离人工电 源网 络至 少0.8 m。所有试 验设 备距 离其 他金 属表面 的距 离应 大于0.8 m。壁挂 式充 电设 备应 视 作台式设 备放 置参 照GB/T 6113.201 2018 布 置。落地 式充电 设备 试验 布置 示意 图如图1所 示。图1 落地式 充电 设备 传导 骚扰 电压试 验布 置示 意图 5.3 30 MHz 1 GHz 辐射 骚扰 测量 5.3.1 测量设 备 试验设 备包 括测 量接 收机 和复合 天线。具 体见GB/T 6113.101 2016 和GB/T 6113.104 2016。5.3.2 测量方 法和 试验 布置 充电设 备30 MHz 1 GHz 辐 射骚扰 测量 方法 和试 验布 置参考GB 4824 2013 或GB/T 6113.203 2016。在现场 测量 时，充电 设备 外围各 部分 连成 一周，作 为确定 参考 距离 的参 考点。以参 考点 为基 准，测 试 距离为3米或10 米或30 米。在 实际情 况下尽 可能 在充电 设备或 其边界 正交 的四个 方向上 进行测 量。天线中心固定 在2.0 m 0.2 m 的 高度，分别在 水平 极化和 垂直极 化下测 得最 大场强。30 MHz 1 GHz 辐 射骚 扰现场测 量布 置示 意图 如图2 所示。DB 37/T 3715 2019 7 图2 30 MHz 1 GHz 辐射 骚扰 现场测 量布 置示 意图 5.4 结果记 录 5.4.1 传导骚 扰电 压结 果记 录 在超过（L-20dB）(L为 用 对数单 位表 示的 限值 电平)的那些 骚扰 中，应 最少 纪 录其中6个 最大 的骚 扰电平及 其所 对应 的频 率。结果也 应记 录对 应的 电源 端子。5.4.2 辐射骚 扰结 果记 录 在超过（L-10dB）(L为 用 对数单 位表 示的 限值 电平)的那些 骚扰 中，应 最少 纪 录其中6个 最大 的骚 扰电平及 其所 对应 的频 率。结 果中应 包括 骚扰 电平 对应 的天线 极化 方向、天 线高 度 和转台 角度（若 适用）。测量距 离也 应包 括在 结果 记录中。5.5 结果判 定 无线电 骚扰 限值 不超 过本 规范规 定的 限值 可判 为合 格。在 现场 测试 时，若测 得 的环境 电平 超出 了限值要求，充 电设 备产 生的 骚扰不 得使 此环 境电 平再 升高3dB 以 上，否则 判为 不 合格。6 试验报 告 试验报 告可 以 制 造商 提供 给检测 机构 的资 料或 者制 造商自 行试 验的 详细 记录 文件为 基础。试 验报 告应包括 试验 条件、试 验布 置图和 试验 数据 等所 有相 关信息。DB 37/T 3715 2019 8 A A 附 录 A（规范 性附 录）人工电 源网 络AMN 使 用说 明 A.1 V 型人 工网 络（AN）描述 V型AN如V-AMN 或LISN 是指 在一定 的频率 范围内，EUT 各个被 测电源 端子与 参考 地之间 的阻抗 是一 定的。V 型AN 被测 端子 之间 并 未直接 经由 阻抗 元件 连接。因此，V 型AN 能用 于（间 接地）差模 电压 和共 模电压矢量 和的 测量。原则 上，采 用V型AN对EUT 的端 子 数量没 有限 制。AMN 作为V 型网络 使用 时的 布置 图如 图A.1所 示。图A.1 AMN 作为 V 型网 络使 用时 的布置 图 A.2 人工电 源网 络AMN 用 作电 压 探头 充电设 备的 额定 电流 超过AMN 额定 电流 时，AMN 可作 为 电压探 头使 用。AMN 的EUT 端口与 充电 设备（单项或三 项）的 每一 根电 源 线相连。AMN 在 用作 电压 探 头时，充 电设 备的 电源 线 应经过 一个30 H50 H 的 电 感接 到 电源 上。AMN 作 为 电 压探 头 来说 仅适 用于 充 电 设备 额 定电 流超 过AMN 额 定 电流 的 试验。AMN作为电 压探 头使 用时 的布 置图如 图A.2 所 示。图A.2 AMN 作 为电 压探 头使 用时 的布置 图 A.3 注意事 项 AMN 用于 电源 端子传 导骚 扰 电压测 量时，在AMN 接入 电 源之前，AMN 应该与 试验 现 场的大 地（PE）可靠相连。_
