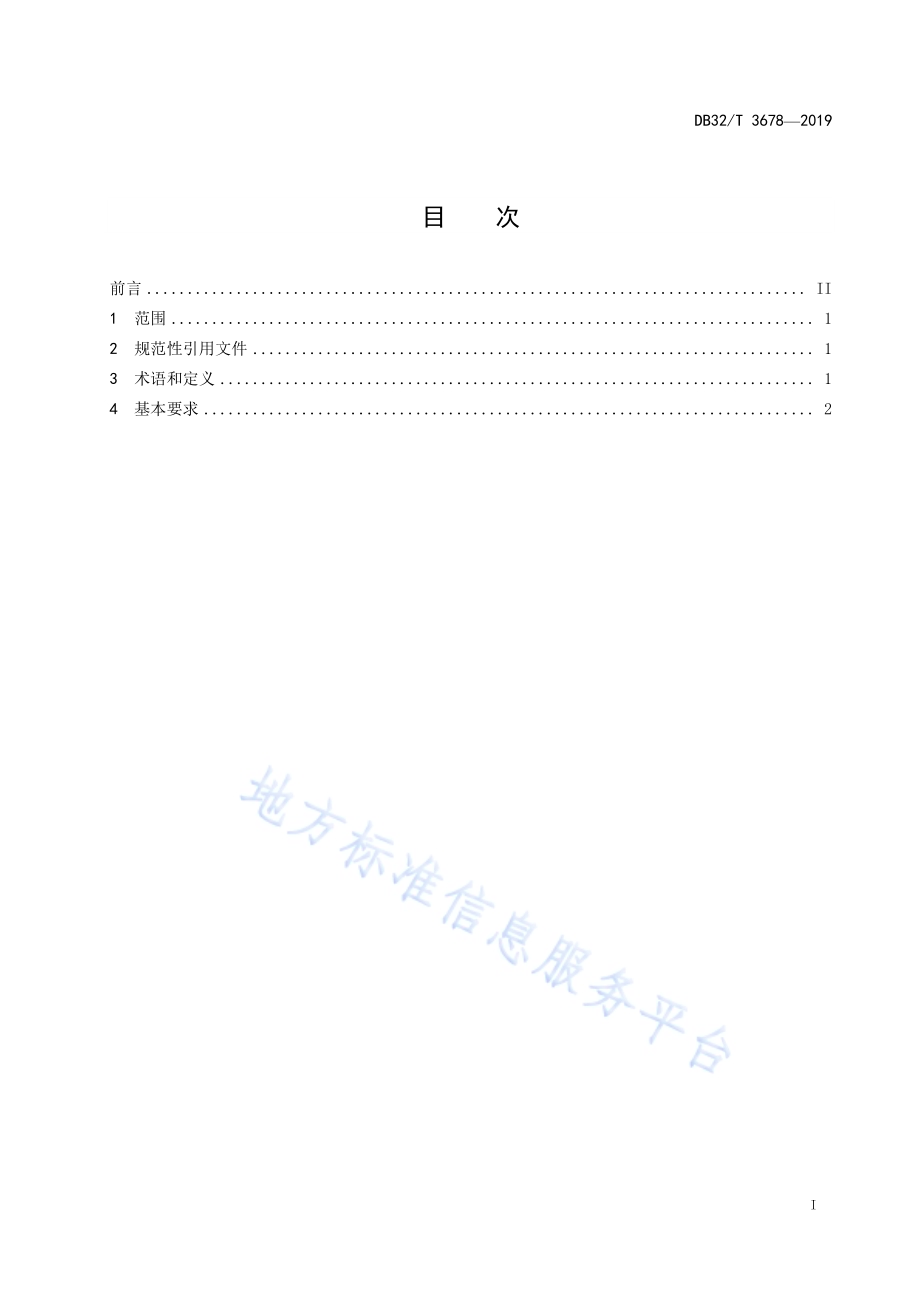

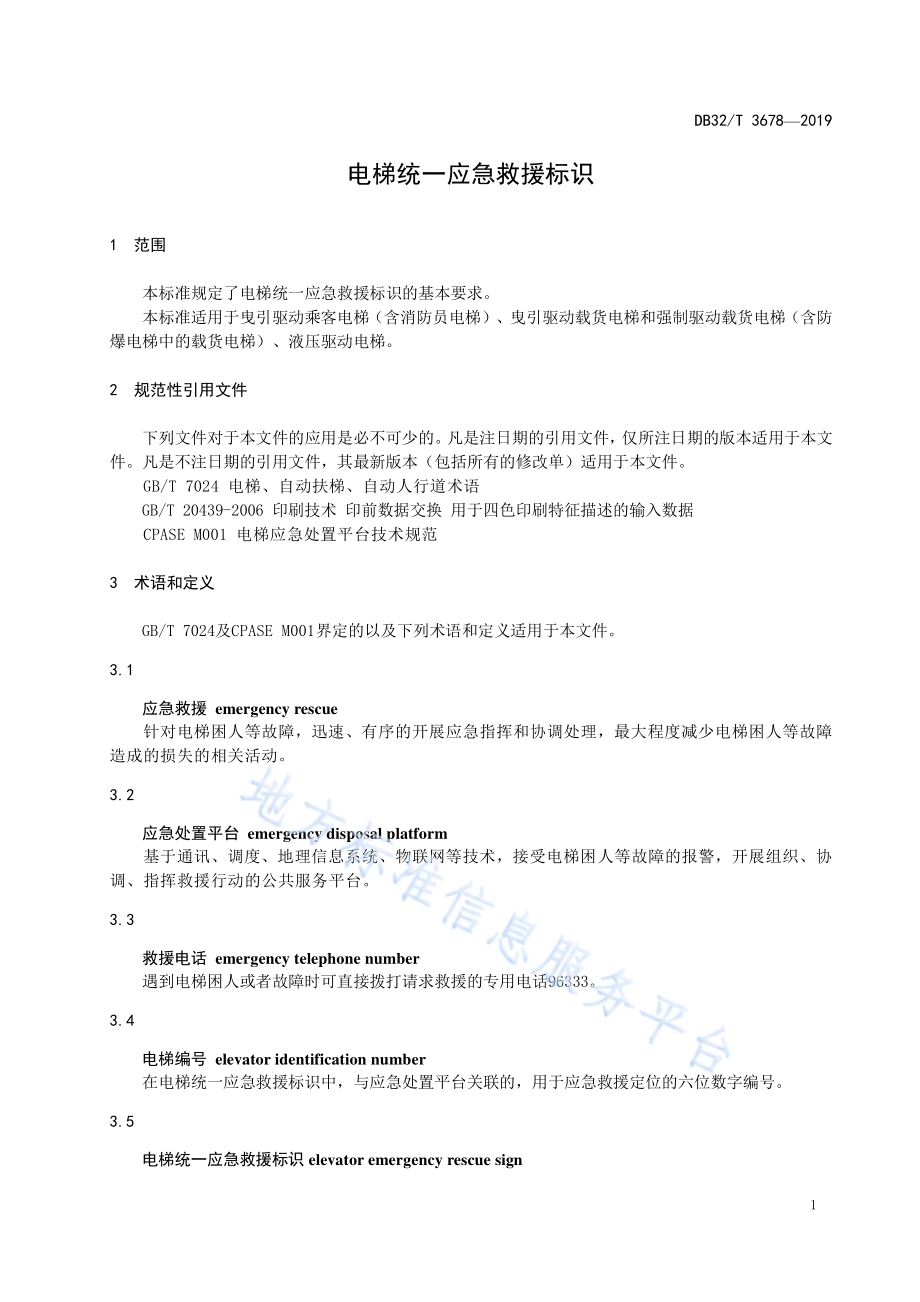

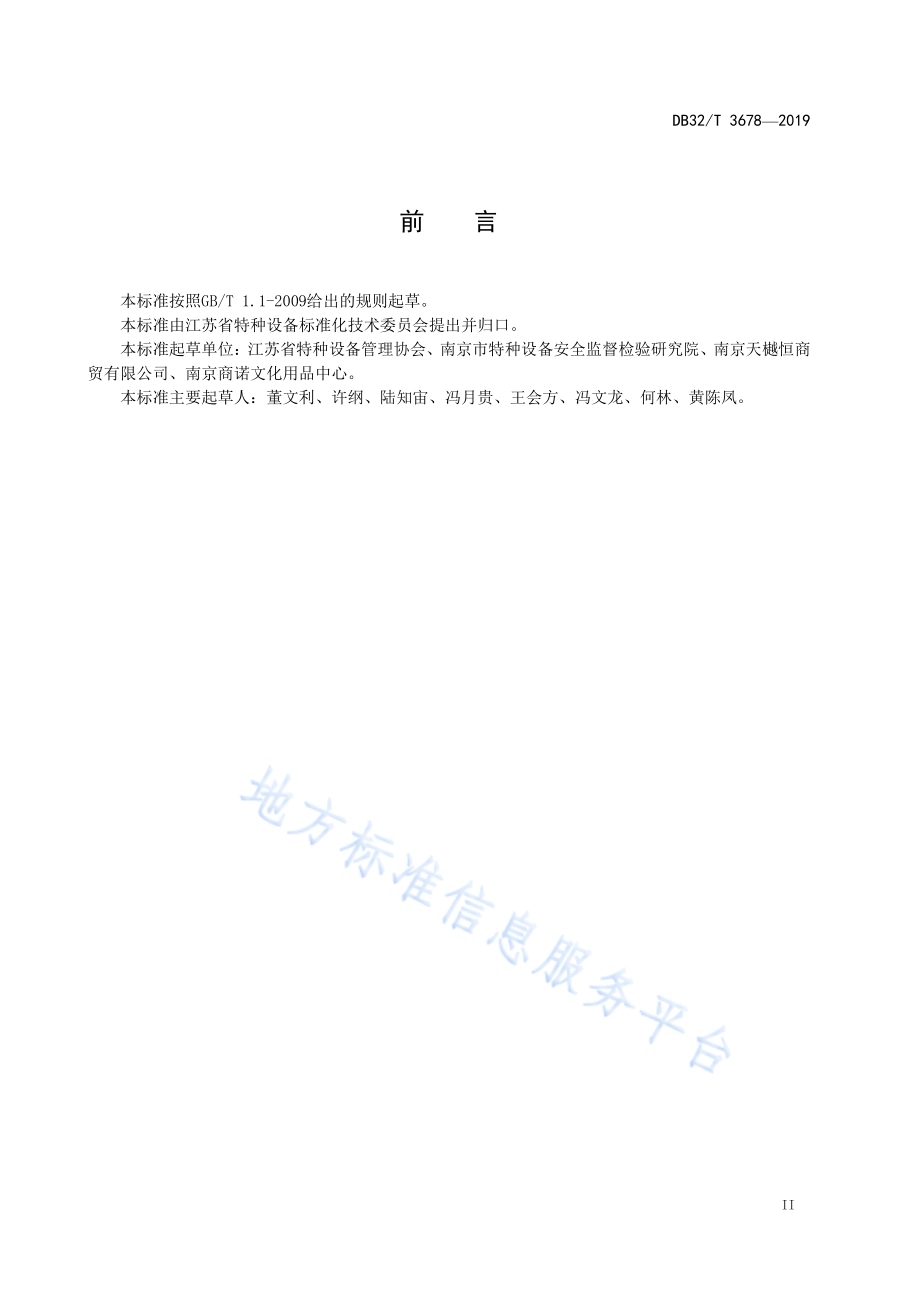

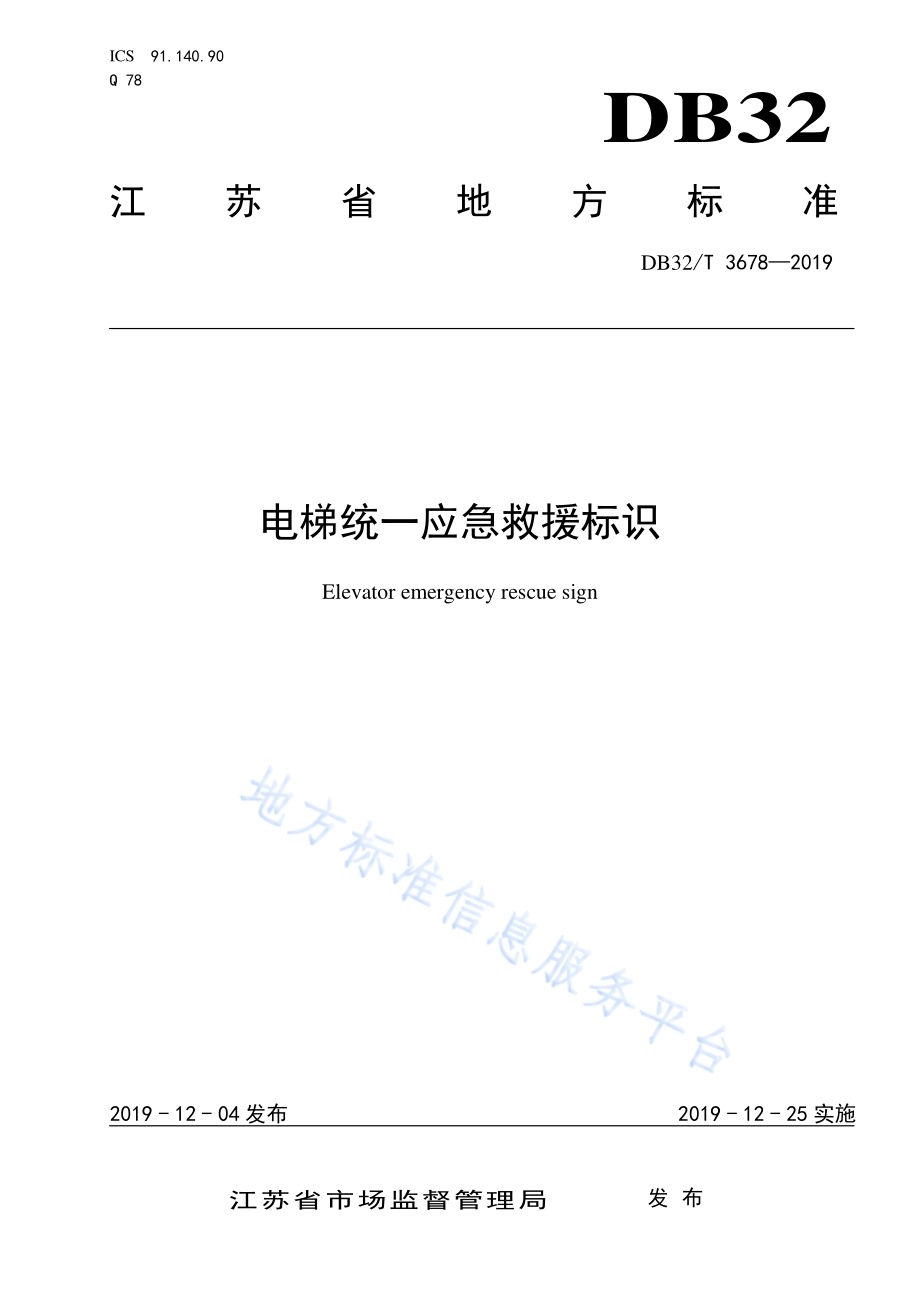

ICS 91.140.90 Q 78 DB32 江 苏省地方标准 DB32/T 3678 2019 电 梯统一 应急救援 标识 Elevator emergency rescue sign 2019-12-04 发布 2019-12-25 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3678 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本要 求.2 DB32/T 3678 2019 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由江 苏省 特种 设备 标准化 技术 委员 会提 出并 归口。本标准 起草 单位：江苏 省 特种设 备管 理协 会、南 京 市特种 设备 安全 监督 检验 研究院、南京 天樾 恒商贸有限 公司、南 京商 诺文 化用品 中心。本标准 主要 起草 人：董文 利、许 纲、陆知 宙、冯月 贵、王 会方、冯 文龙、何 林、黄 陈凤。DB32/T 3678 2019 1 电梯 统一 应急救援 标识 1 范围 本标准 规定 了电 梯统一 应 急救援 标识 的基 本要 求。本标准 适用 于曳 引驱 动乘 客电梯（含 消防 员电 梯）、曳引驱 动载 货电 梯和 强制 驱动载 货电 梯（含防爆电梯 中的 载货 电梯）、液压驱 动电 梯。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 7024 电 梯、自 动 扶 梯、自 动 人 行 道 术 语 GB/T 20439-2006 印 刷技 术 印 前数 据交 换 用 于四 色印刷 特征 描述 的输 入数 据 CPASE M001 电 梯 应 急 处 置 平 台 技 术 规 范 3 术语和 定义 GB/T 7024 及CPASE M001 界 定的以 及下 列术 语和 定义 适用于 本文 件。3.1 应急救 援 emergency rescue 针对电梯困人等故障，迅速、有序的开展应急指挥和协调处理，最大程度减少电梯困人等故障造成的损失的相关活动。3.2 应急处 置平 台 emergency disposal platform 基 于 通 讯、调 度、地 理 信 息 系 统、物 联 网 等 技 术，接 受 电 梯 困 人 等 故 障 的 报 警，开 展 组 织、协调、指挥救援行动的公共服务平台。3.3 救援电 话 emergency telephone number 遇到电 梯 困 人或 者 故 障时 可直接 拨打 请求 救援 的专用 电话96333。3.4 电梯编 号 elevator identification number 在电梯 统一 应急 救援 标识 中，与 应急 处置 平台 关联 的，用 于 应 急救 援 定 位的 六位数字 编号。3.5 电梯统一 应 急救 援标 识 elevator emergency rescue sign DB32/T 3678 2019 2 张贴在 电 梯 轿厢 内的 明显 位置，明确 显示 救援 电话 以及电 梯编 号的 具体 标识，主要 用于 应急 处置 平台在调 度救 援过 程中 实现 电梯快 速定 位和 查询 救援 单位。4 基本要 求 4.1 规格 电梯统 一应急 救援标 识的 长宽规格 尺寸 是260mm 185mm，若 采用 金属材 质，厚度 尺寸 为0.7mm，标牌 的外 观应 满 足GB/T 13306 的相 关要 求。4.2 文字信息 标识上 应具 有以 下文 字信 息：a)标识名 称及 其英 文：江苏省 电梯 统一 应急 救援，Jiangsu Elevator Emergency Rescue。b)救援电 话及 其英 文：救援电 话96333，Emergency Telephone Number。c)电梯编 号及 其英 文：电梯编 号，如 123456，Elevator Identification Number。d)印制单 位及 其英 文标 识：*市市 场监 督管 理局 印制，Printed By*Administration For Market Regulation。e)监制单 位及 其英 文标 识：江苏省 市场 监督 管理 局监 制，Supervised By Jiangsu Administration For Market Regulation。f)二维码 下方 文字 及其 英文：电梯信 息码 上说，Scan To Know The Elevator Information。4.3 排版 标识上 的红 框、字体、颜 色、间 距的 排版 应有 统一 规格，标识 图案 及主 要参 数要求 参见 附录A。4.4 材质 电梯统一 应急 救援 标识的 材质宜 选择金 属材 质（如：不锈 钢、铝、铜 等），印刷效 果 参见 附录B，若 采用 金属 材质，涂 层附 着力、颜色 的耐 晒牢 度、耐磨性 能、耐盐 雾性 能耐 湿热性 能、耐霉 菌性 能 应 满足GB/T 13306 的 相关 要求。4.5 颜色 电梯统一 应 急救 援标 识的 背景颜 色宜 与电 梯轿 厢颜 色一致，标 识中 距离 边沿14.5mm 处设 置边 框，边框内明 示4.2 的 信息。救援电 话及 电梯 编号，采 用夜光 显示，在50lx 照度 条件下 清晰 可视。颜色根 据GB/T 20439-2006 表1中 列出 的油 墨值，选择 红、黑、黄 三种 颜色，具 体油墨 值如 表1 所示。表1 颜色油 墨值 数据 材质 颜色名 称 基本油 墨值 数据 ID 位置 青 品红 黄 黑 DB32/T 3678 2019 3 材质 颜色名 称 基本油 墨值 数据 ID 位置 青 品红 黄 黑 金属 红 6 0A06 0 100 100 0 黑 25 0B12 0 0 0 100 纸质 红 6 0A06 0 100 100 0 黑 25 0B12 0 0 0 100 黄 58 0E06 0 0 40 0 4.6 张贴位置 电梯统 一应 急救 援标 识应 固定在 电梯 轿厢 内离 地高 度1.7m 2.2m 的 位置。4.7 二维码 电梯统一 应 急救 援标 识中 的二维 码应 展示 电梯 的设 备注册 代码(设 备代 码)、电梯编 号、制造 单位、使用单 位、维 保单 位、检 验机构 等基 本信 息和 下次 检验日 期等 动态 信息，根 据各地 实际 情况 可显 示相 关安全乘 梯知 识等。二维码 的生 成与 显示 由 各 设区市 根据 当地 实际 情况 确定，并由其 负责 电梯 二 维码信息 的 实时 更新。DB32/T 3678 2019 4 A A 附 录 A（规范 性附 录）电梯统 一应 急救 援标 识图 案及参 数 图A.1 电梯统 一应 急救 援标 识图 案及尺寸 要求 DB32/T 3678 2019 5 图A.2 电梯统 一应 急救 援标 识 字 体要求 DB32/T 3678 2019 6 B B 附 录 B（资料 性附 录）电梯统 一应 急救 援标 识图 案印刷 效果 图B.1 电梯统 一应 急救 援 标 识图 案印刷 效果 DB32/T 3678 2019 7 图B.2 电梯统 一应 急救 援标 识图 案印刷 效果 _
