地震预警信息发布DB35／T 1666-2017.pdf

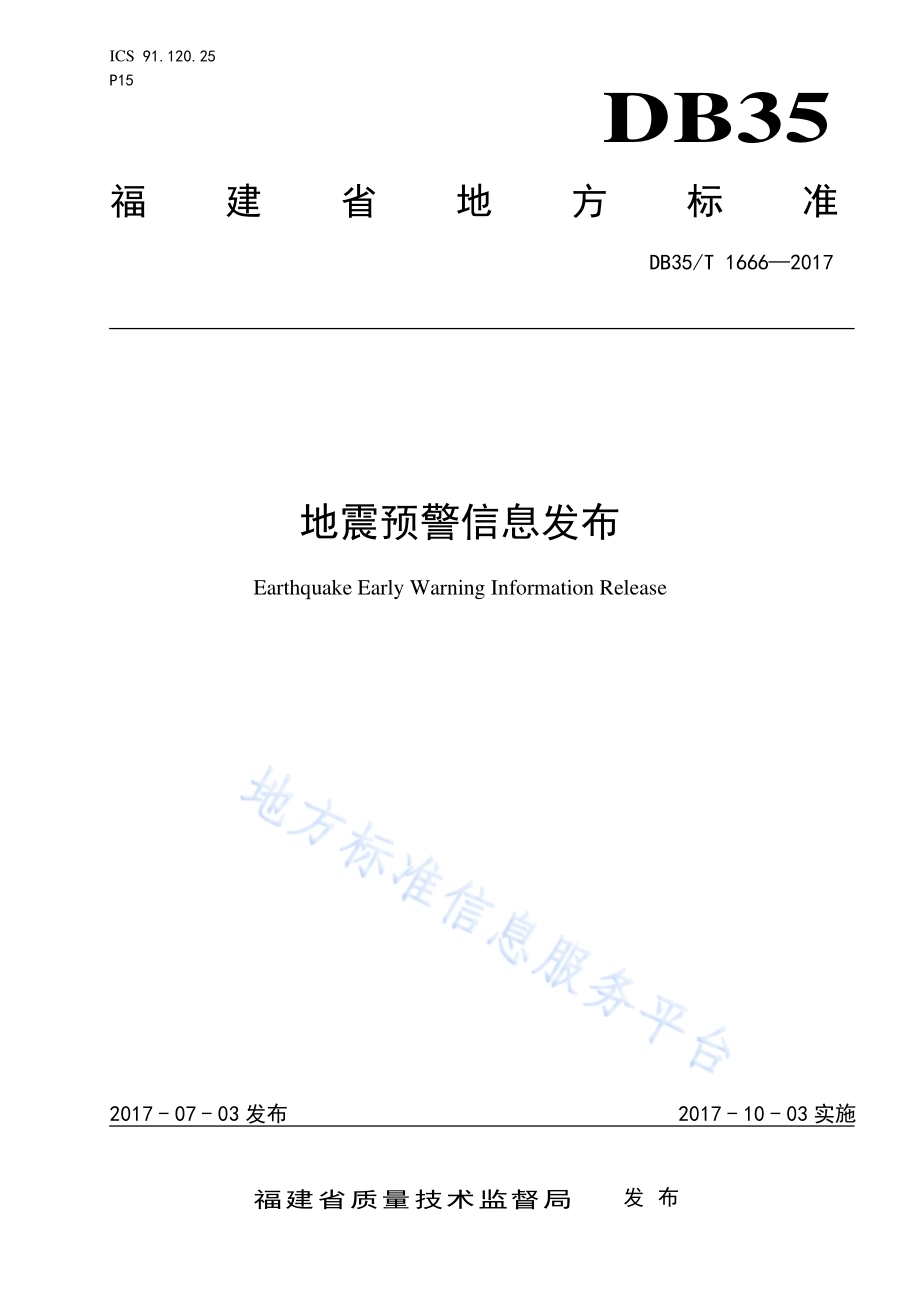

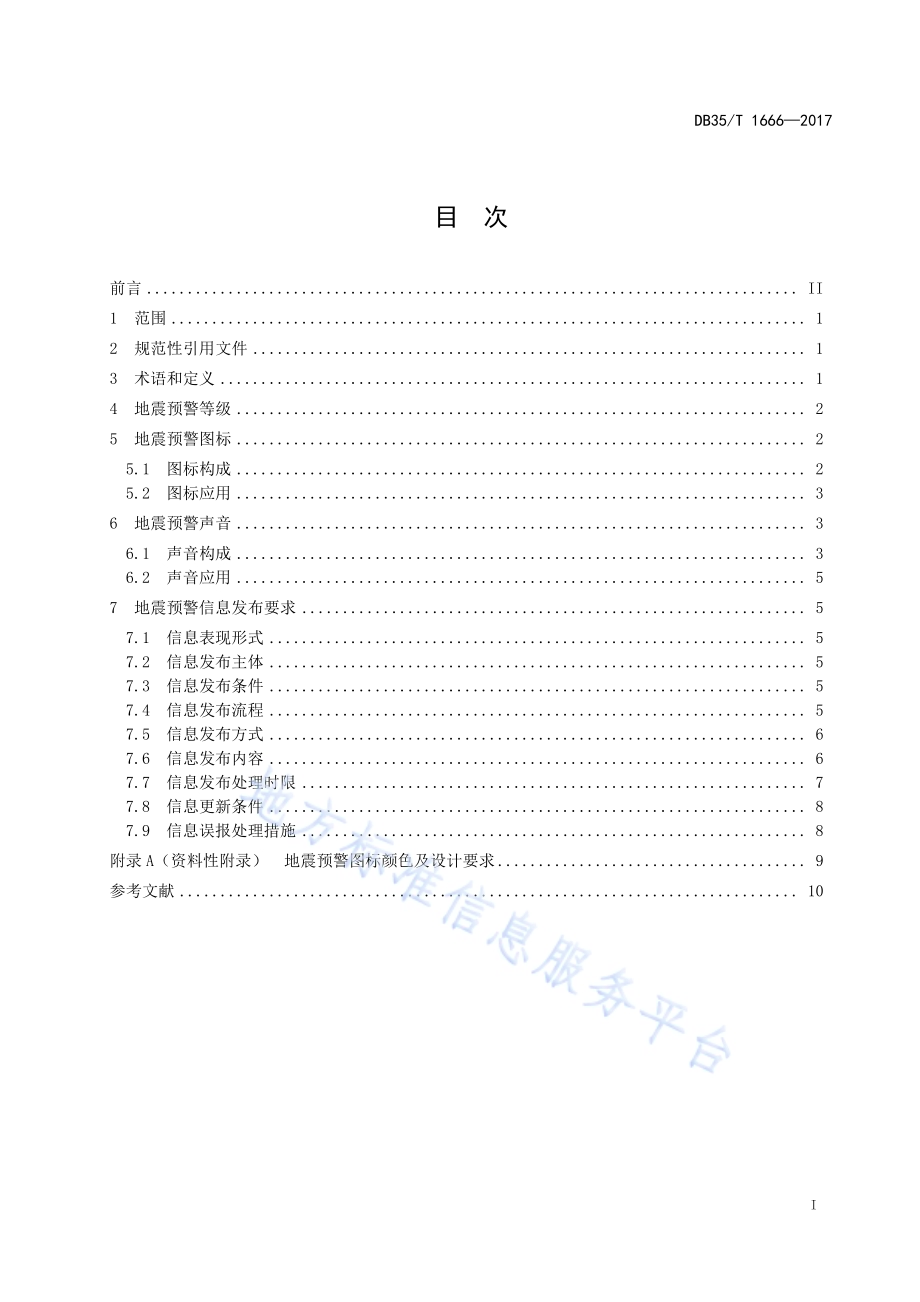

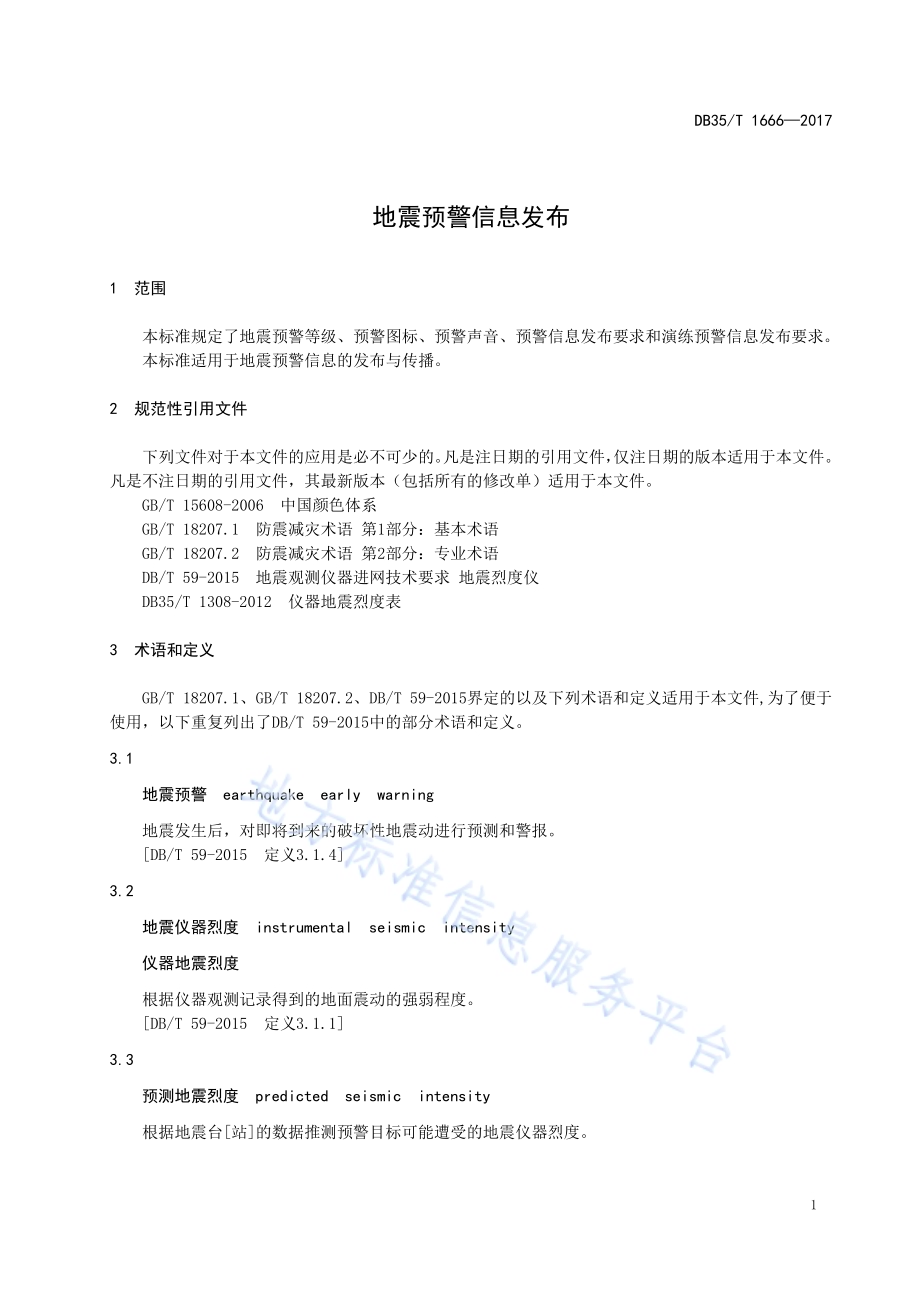

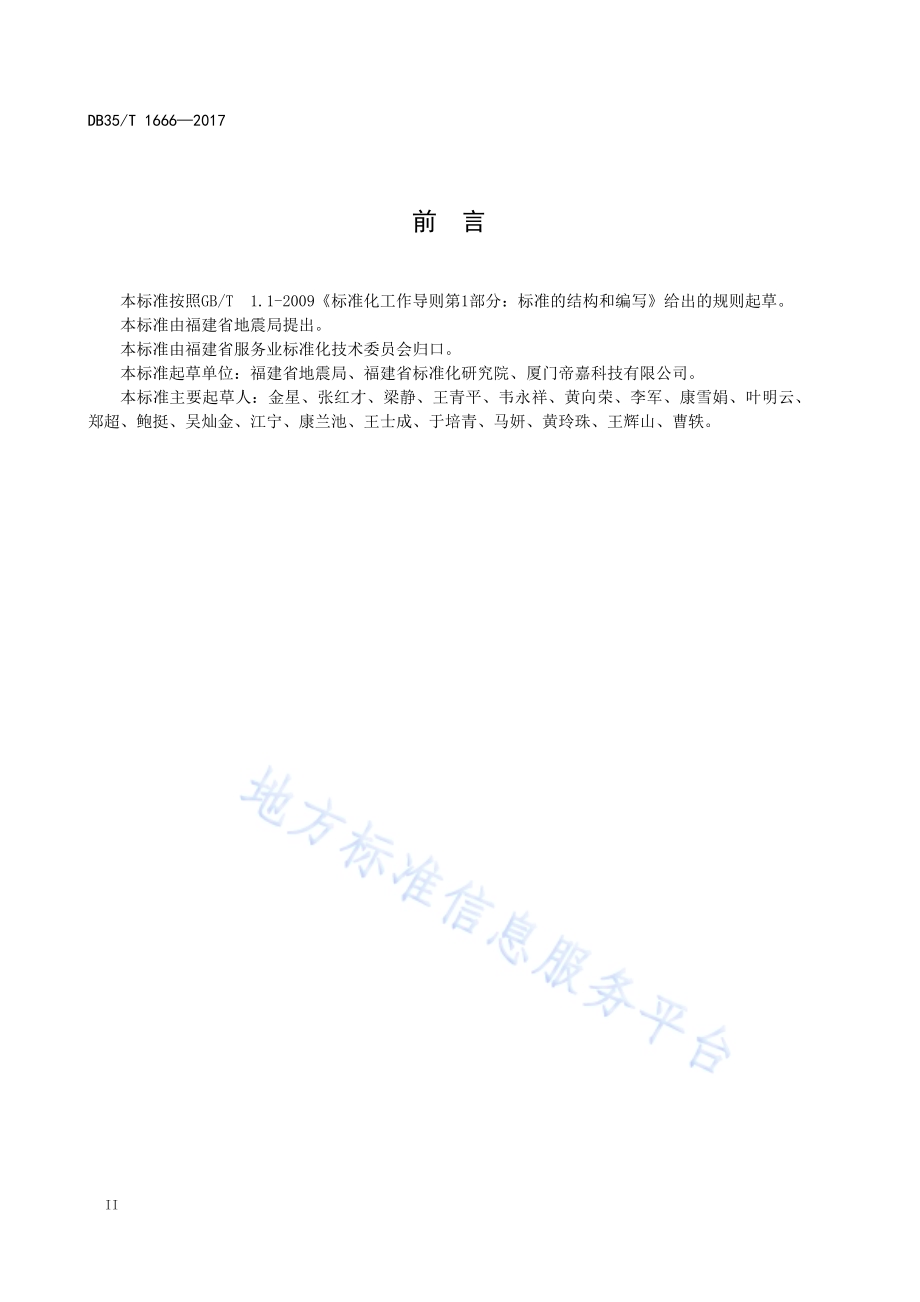

ICS 91.120.25 P15 DB35 福建省地方标准 DB35/T 16662017 地震预警信息发布 Earthquake Early Warning Information Release 2017-07-03发布 2017-10-03实施福建省质量技术监督局 发布 DB35/T 16662017 I 目 次 前言.II1 范围.12 规范性引用文件.13 术语和定义.14 地震预警等级.25 地震预警图标.25.1 图标构成.25.2 图标应用.36 地震预警声音.36.1 声音构成.36.2 声音应用.57 地震预警信息发布要求.57.1 信息表现形式.57.2 信息发布主体.57.3 信息发布条件.57.4 信息发布流程.57.5 信息发布方式.67.6 信息发布内容.67.7 信息发布处理时限.77.8 信息更新条件.87.9 信息误报处理措施.8附录 A（资料性附录）地震预警图标颜色及设计要求.9参考文献.10 DB35/T 16662017 II 前 言 本标准按照GB/T 1.1-2009标准化工作导则第1部分：标准的结构和编写给出的规则起草。本标准由福建省地震局提出。本标准由福建省服务业标准化技术委员会归口。本标准起草单位：福建省地震局、福建省标准化研究院、厦门帝嘉科技有限公司。本标准主要起草人：金星、张红才、梁静、王青平、韦永祥、黄向荣、李军、康雪娟、叶明云、郑超、鲍挺、吴灿金、江宁、康兰池、王士成、于培青、马妍、黄玲珠、王辉山、曹轶。DB35/T 16662017 1 地震预警信息发布 1 范围 本标准规定了地震预警等级、预警图标、预警声音、预警信息发布要求和演练预警信息发布要求。本标准适用于地震预警信息的发布与传播。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 15608-2006 中国颜色体系 GB/T 18207.1 防震减灾术语 第1部分：基本术语 GB/T 18207.2 防震减灾术语 第2部分：专业术语 DB/T 59-2015 地震观测仪器进网技术要求 地震烈度仪 DB35/T 1308-2012 仪器地震烈度表 3 术语和定义 GB/T 18207.1、GB/T 18207.2、DB/T 59-2015界定的以及下列术语和定义适用于本文件,为了便于使用，以下重复列出了DB/T 59-2015中的部分术语和定义。3.1 地震预警 earthquake early warning 地震发生后，对即将到来的破坏性地震动进行预测和警报。DB/T 59-2015 定义3.1.4 3.2 地震仪器烈度 instrumental seismic intensity 仪器地震烈度 根据仪器观测记录得到的地面震动的强弱程度。DB/T 59-2015 定义3.1.1 3.3 预测地震烈度 predicted seismic intensity 根据地震台站的数据推测预警目标可能遭受的地震仪器烈度。DB35/T 16662017 2 3.4 预警目标 warning target 接收地震预警信息的用户或区域。3.5 预警时间 leading time 破坏性地震动到达预警目标的剩余时间，一般以秒为单位计。3.6 第三方 the third party 提供地震预警信息转发服务的自然人、法人和其他组织。3.7 转发 forwarding release 第三方向其他自然人、法人或组织发布地震预警信息的过程。3.8 发布处理时限 information publish time limit 第三方从接收到地震预警源信息到自动转发结束的处理时间。4 地震预警等级 4.1 根据地震可能的致灾程度，将地震预警分为警戒性预警和灾害性预警两类。4.2 根据预测地震烈度的不同，将地震预警等级由强到弱分为四级，依次为级、级、级和级，并采用红、橙、黄、蓝等四种颜色分别表示，红色表示级预警，橙色表示级预警，黄色表示级预警，蓝色表示级预警。4.3 地震预警等级与预测地震烈度对应关系详见表 1。表1 地震预警等级划分 地震预警类别 地震预警等级 等级颜色 预测地震烈度 级 红色 大于等于8度 灾害性预警 级 橙色 大于等于6度小于8度 级 黄色 大于等于4度小于6度 警戒性预警 级 蓝色 小于4度大于等于3度 注：按照DB35/T 1308-2012，将地震仪器烈度由弱到强分为12个等级，用阿拉伯数字1-12表示。5 地震预警图标 5.1 图标构成 DB35/T 16662017 3 5.1.1 预警图标的静态图形表示方法见表 2。表2 地震预警图标 序号 图标 名称 说明 1 红色地震预警图标 Red Signal icon of earthquake early warning 发布级地震预警时使用2 橙色地震预警图标 Orange Signal icon of earthquake early warning发布级地震预警时使用3 黄色地震预警图标 Yellow Signal icon of earthquake early warning发布级地震预警时使用4 蓝色地震预警图标 Blue Signal icon of earthquake early warning发布级地震预警时使用5.1.2 预警图标为长方形，长与宽之比为 6:5。5.1.3 预警图标为统一整体，由四个部分构成，各部分之间用深灰色线条隔开。左上部底色为浅灰色，右上部、左下部和右下部底色均为预警等级颜色。5.1.4 红色和橙色预警图标的左上部图形符号为带震动线的震裂单层房屋建筑，图形颜色为预警等级颜色；右上部为“地震”二字，各占一行，文字颜色为白色；左下部简体中文表示预警等级颜色，文字颜色为白色；右下部的英文为地震的英文翻译“EARTHQUAKE”，文字颜色为白色。5.1.5 黄色和蓝色预警图标的左上部图形符号为带震动线的完好单层房屋建筑，图形颜色为预警等级颜色；其余部分与 5.1.4 中描述的相同。5.2 图标应用 5.2.1 应用预警图标时，应进行等比例放大或缩小。5.2.2 设计预警图标方案时，应按照附录 A 中规定的颜色、几何形状和其他准则执行。6 地震预警声音 6.1 声音构成 6.1.1 预警声音由主音和辅助音两个部分构成，总时长 2.50s。主音由 5 个在0-6000Hz 之间变化的频率信号叠加组成，时长 2.00s；辅助音位于主音之后，与主音间隔 0.10s，由 2 个频率分别为 1000Hz和 3000Hz 的合成信号混叠组成，每个辅助音时长 0.10s，相邻辅助音间隔 0.10s。预警声音的音频图像表示方法见图 1 和图2。DB35/T 16662017 4 图1 地震预警声音频谱示意图 图2 地震预警声音时域波形示意图 6.1.2 预警声音主音分为频率快速上升、频率缓慢下降、频率快速下降等三个阶段，每个阶段的时间节点分别为 0.000s-0.325s、0.325s-1.413s 和1.413s-2.000s，各阶段关键点数据及频谱详见表 3 和图1。DB35/T 16662017 5 表3 地震预警声音主音各阶段关键数据点 起始点 频率最高点 快速下降起点 终点 频率曲线编号 采样点 频率(Hz)采样点 频率(Hz)采样点 频率(Hz)采样点 频率(Hz)1 0 1064 5200 5288 22600 4828 32000 1064 2 0 840 5200 4175 22600 3812 32000 840 3 0 616 5200 3061 22600 2795 32000 616 4 0 392 5200 1948 22600 1779 32000 392 5 0 140 5200 696 22600 635 32000 140 6.2 声音应用 6.2.1 预警声音文件宜采用 wav 格式，采样频率 16000Hz，采样精度 16bit。6.2.2 预警声音可应用于电视广播、声音广播、互联网、专用终端、专用报警器、手机客户端等。6.2.3 应用预警声音时，应采用 16 位声卡或等效的 AD转换器，数据转换速度 16000Hz。6.2.4 应采用单声道循环播放，时间宜不超过 1 min。7 地震预警信息发布要求 7.1 信息表现形式 7.1.1 地震预警信息通过文字、颜色、图标、声音、语音播报等方式来表现，可采取组合方式或单一方式。7.1.2 若同时采用“声音+语音播报”方式发布地震预警信息时，应先播放预警声音。7.2 信息发布主体 地震预警信息发布主体包括：a)省级地震行政主管部门；b)受省级地震行政主管部门委托授权的第三方。7.3 信息发布条件 当满足以下条件时，应发布地震预警信息：a)面向公众：预测地震烈度大于或等于 6 度；b)面向特殊行业：与发布主体约定具体的发布条件。注1：特殊行业指对地震预警信息有特殊需求的行业领域，如：高速铁路、城市轻轨、地铁、电力调控中心、输油输气管线(站)、石油化工、核电工程、通信工程、精密仪器工业等。注2：第三方为特殊行业提供转发服务时，可与其签订转发服务协议，在符合本标准要求的基础上，约定具体的服务事项。7.4 信息发布流程 地震预警信息发布流程见图3。DB35/T 16662017 6 图3 地震预警信息发布流程 7.5 信息发布方式 7.5.1 可采用以下方式发布和传播地震预警信息：a)电视广播；b)声音广播；c)手机短信平台；d)互联网；e)专用终端；f)其他途径。7.5.2 第三方通过以上方式提供转发服务时，所采用的数据格式、数据接口等均应符合国家相关标准要求，且不得随意删改地震预警源信息数据。7.6 信息发布内容 7.6.1 地震预警信息发布内容包括预警等级、预警时间、预警目标、源信息产出单位、源信息发布时间、地震震级、发震时间、震中经度、震中纬度、震中位置参考地名、预测地震烈度、震中烈度、震源深度等，根据信息发布方式的不同，可增加颜色、图标、声音等其他相关内容。7.6.2 通过电视广播发布的地震预警信息应包含以下内容：a)源信息产出单位；b)源信息发布时间；c)预警等级；d)预警目标；e)预测地震烈度；DB35/T 16662017 7 f)预警颜色/图标/声音。7.6.3 通过声音广播发布的地震预警信息应包含以下内容：a)源信息产出单位；b)源信息发布时间；c)预警等级；d)预警目标；e)预警声音。7.6.4 通过手机短信平台发布的地震预警信息应包含以下内容：a)源信息产出单位；b)源信息发布时间；c)预警等级；d)预警目标；e)预警时间。7.6.5 通过互联网发布的地震预警信息应包含以下内容：a)源信息产出单位；b)源信息发布时间；c)预警等级；d)预警目标；e)预警时间；f)震中经度；g)震中纬度；h)地震震级；i)震中位置参考地名；j)预测地震烈度；k)预警颜色/图标/声音。7.6.6 通过专用终端发布的地震预警信息应包含以下内容：a)源信息产出单位；b)源信息发布时间；c)预警等级；d)预警时间；e)震中经度；f)震中纬度；g)地震震级；h)震中位置参考地名；i)预测地震烈度；j)预警颜色/图标/声音。7.6.7 通过其他方式发布的地震预警信息内容可参照上述要求，或与发布主体另行约定。7.7 信息发布处理时限 第三方提供地震预警信息自动转发服务时，其发布处理时限要求见表4。DB35/T 16662017 8 表4 地震预警信息发布处理时限 发布方式 发布处理时限 电视广播 2.0s 声音广播 2.0s 手机短信平台 2.0s 互联网 1.0s（并发数5万人）专用终端 1.0s 其他 2.0s 7.8 信息更新条件 7.8.1 面向公众：预测地震烈度提高大于等于 1 度时，发布地震预警更新信息；未超过 1 度时，可不发布更新信息，地震预警将自动解除。7.8.2 面向特殊行业：与发布主体约定具体的更新条件。7.9 信息误报处理措施 7.9.1 当出现以下任一情形时，视为误报，应发布误报取消信息：a)地震真实发生，预测地震烈度大于实际值 2 度以上；b)受人为、技术等因素干扰，地震未真实发生。7.9.2 预警误报取消信息应包含以下内容：a)源信息产出单位；b)误报取消时间；c)误报取消区域。DB35/T 16662017 9 A A 附 录 A（规范性附录）地震预警图标颜色及设计要求 A.1 图标颜色参考值 地震预警图标颜色的中心色度坐标见表A.1。表A.1 地震预警图标颜色的中心色度坐标 颜色 红色 橙色 黄色 蓝色 绿色 白色 深灰 浅灰 颜色标号 7.5R 4.5/12 5YR 6.5/14 5Y 8/12 7.5PB 5/14 5G 7/12 N9.5 N4.0 N8.0 注：表中的色度值采用的是GB/T 15608-2006中附录A中国颜色体系颜色样片坐标标准值。A.2 图标设计要求 地震蓝色预警图标的设计要求见图A.1，其他等级预警图标应遵循图A.1中给出的设计要求。图A.1 地震蓝色预警信号图标设计要求 DB35/T 16662017 10 参 考 文 献 1 GB/T 2893.1-2013 图形符号 安全色和安全标志 第 1 部分：安全标志和安全标记的设计原则 2 GB/T 2893.3-2010 图形符号 安全色和安全标志 第 3 部分：安全标志用图形符号设计原则 3 GB/T 2893.4-2013 图形符号 安全色和安全标志 第 4 部分：安全标志材料的色度属性和光度属性 4 GB 2894-2008 安全标志及其使用导则 5 GB/T 16900-2008 图形符号表示规则 总则 6 GB/T 16902.4-2010 设备用图形符号表示规则 第 4 部分：屏幕和显示器用图形符号（图标）的设计指南 7 GB/T 18207.1-2008 防震减灾术语 第 1 部分：基本术语 8 GB/T 18207.2-2005 防震减灾术语 第 2 部分：专业术语 9 GB/T 22568-2008 公共地震信息发布 10 GB/T 24362-2009 地震公共信息图形符号与标志 11 GB/T 27962-2011 气象灾害预警信号图标 12 GB/T 32703-2016 预包装类电子商务交易产品质量信息发布通则 13 DB/T 59-2015 地震观测仪器进网技术要求 地震烈度仪 14 GA/T 994-2012 道路通行状态信息发布规范 15 QX/T 76-2007 高速公路能见度监测及浓雾的预警预报 16 QX/T 147-2011 基于手机客户端的气象灾害预警信息播发规范 17 QX/T 236-2014 电视气象节目常用天气系统图形符号 18 福建省地震预警管理办法 _ DB35/T 16662017 福建省地方标准 地震预警信息发布 DB35/T 16662017*2017年 7月第一版 2017年 7月第一次印刷
