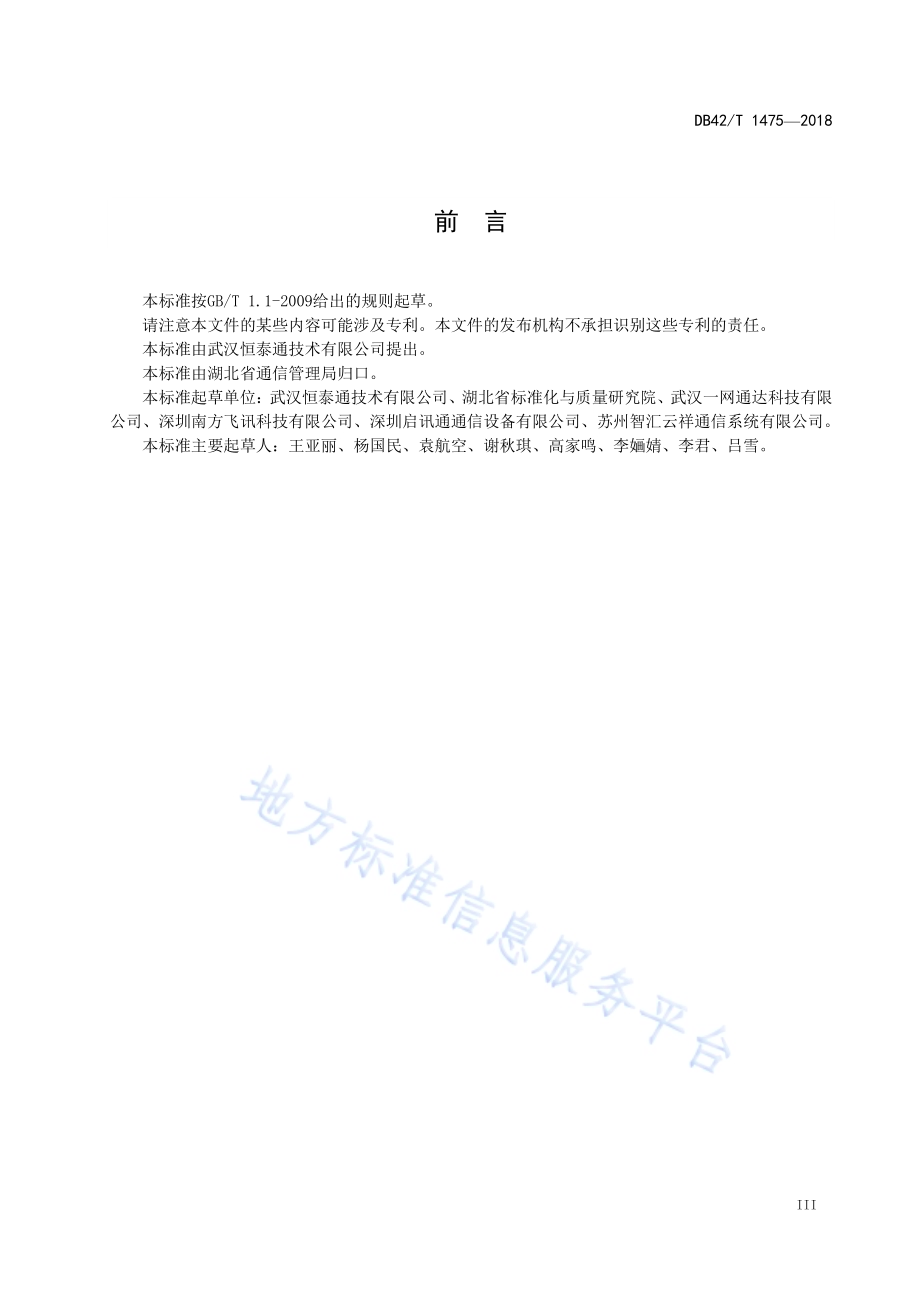

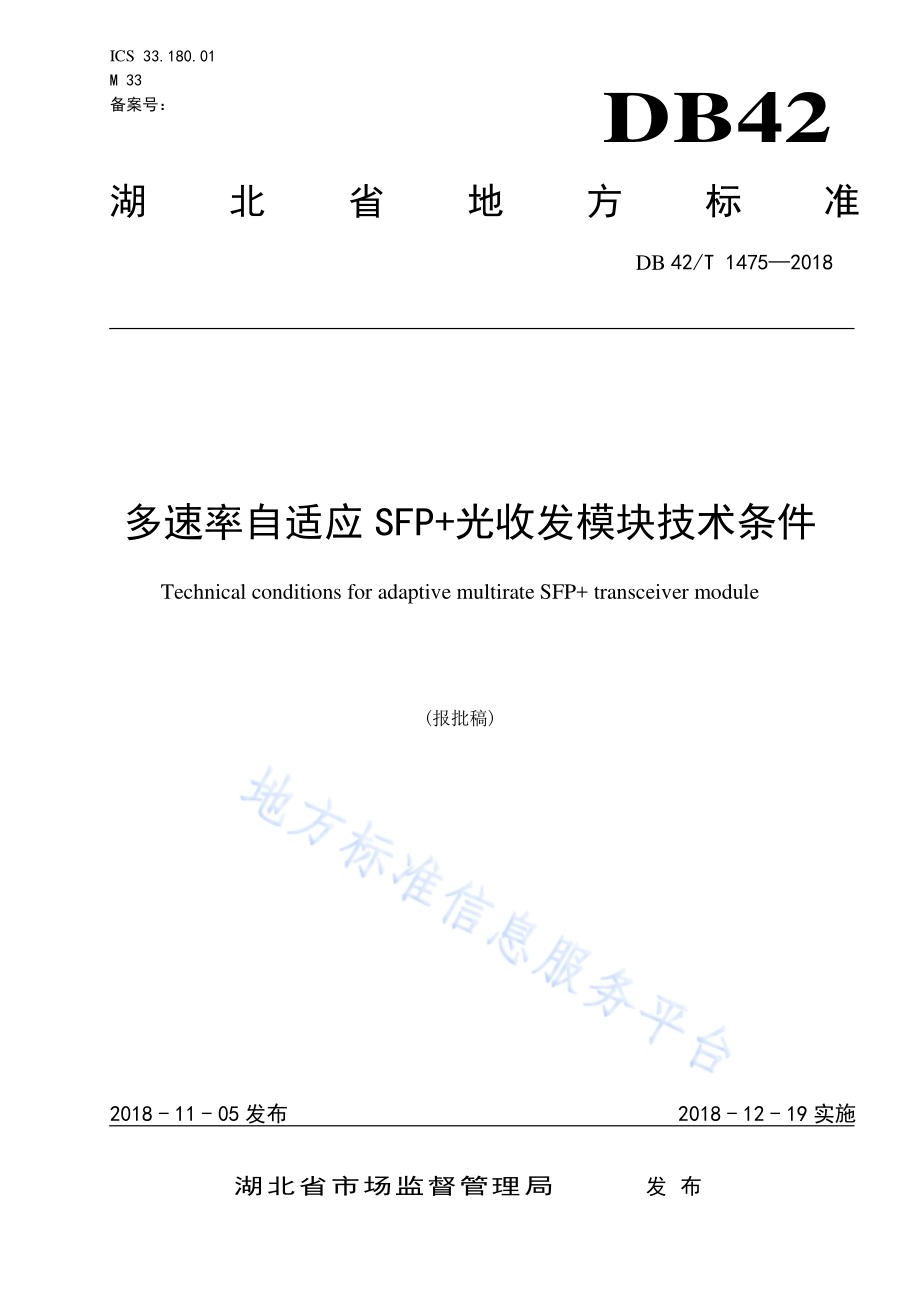

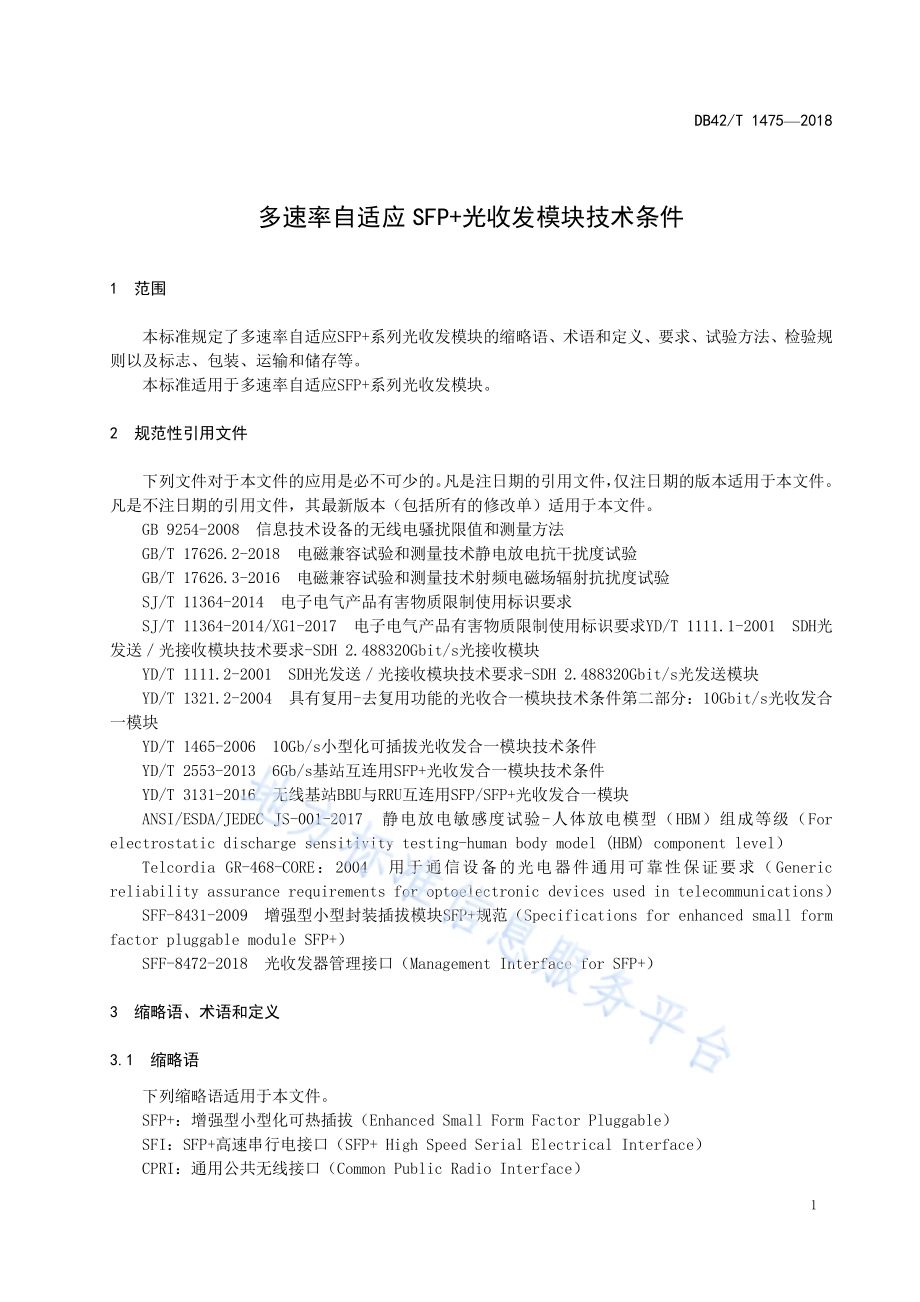

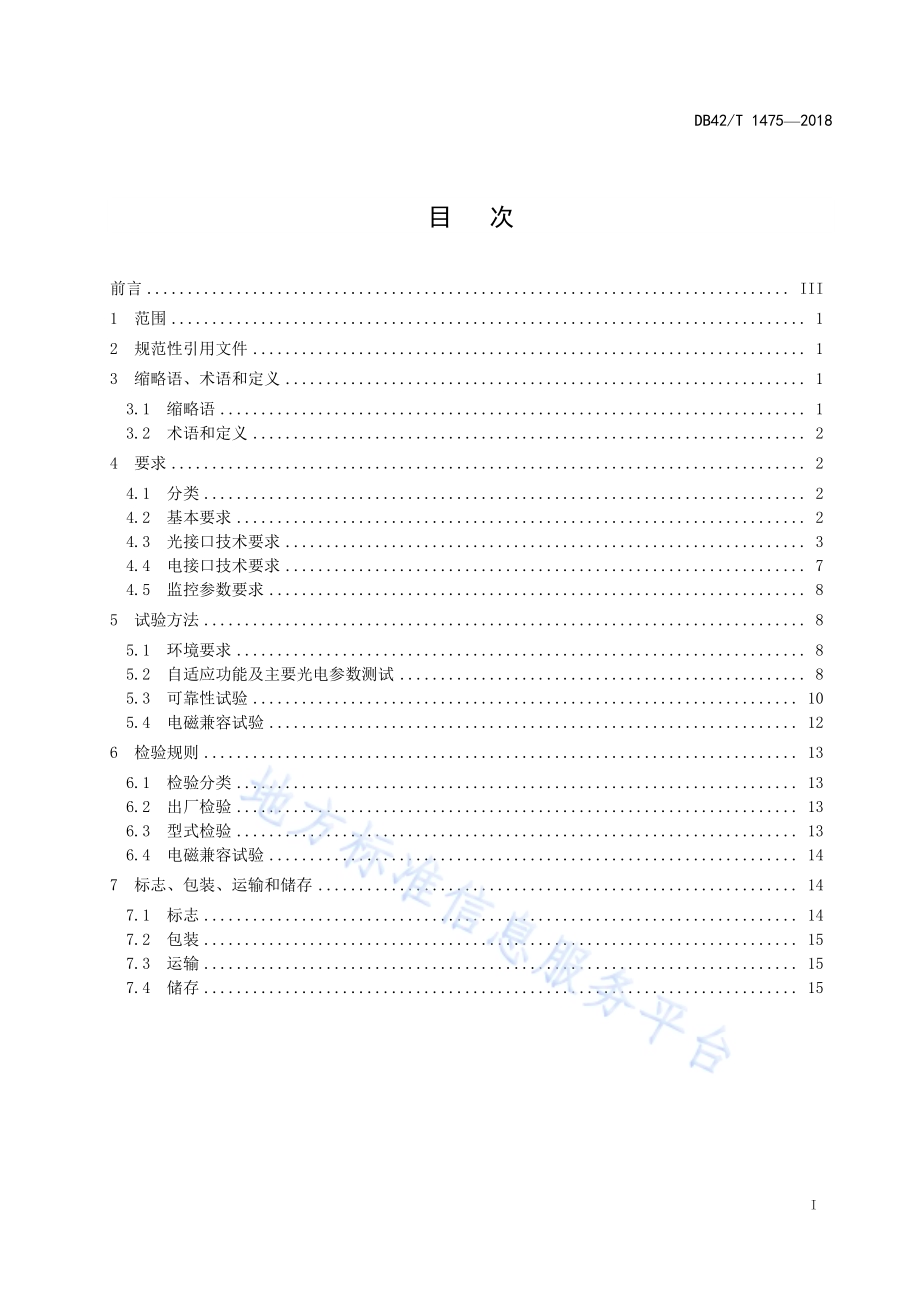

ICS 33.180.01 M 33 备案号：DB42 湖北省 地 方 标 准 DB 42/T 1475 2018 多速率自 适应 SFP+光收发模 块技术条 件 Technical conditions for adaptive multirate SFP+transceiver module(报批稿)2018-11-05 发布 2018-12-19 实施 湖 北 省 市 场 监 督 管 理 局 发布 DB42/T 1475 2018 I 目 次 前言.III 1 范围.1 2 规 范性 引用 文件.1 3 缩 略语、术 语和 定义.1 3.1 缩略 语.1 3.2 术语 和定 义.2 4 要求.2 4.1 分类.2 4.2 基本 要求.2 4.3 光接 口技 术要 求.3 4.4 电接 口技 术要 求.7 4.5 监控 参数 要求.8 5 试 验方 法.8 5.1 环境 要求.8 5.2 自适 应功 能及 主要 光 电参数 测试.8 5.3 可靠 性试 验.10 5.4 电磁 兼容 试验.12 6 检 验规 则.13 6.1 检验 分类.13 6.2 出厂 检验.13 6.3 型式 检验.13 6.4 电磁 兼容 试验.14 7 标 志、包装、运 输和 储 存.14 7.1 标志.14 7.2 包装.15 7.3 运输.15 7.4 储存.15 DB42/T 1475 2018 II DB42/T 1475 2018 III 前 言 本标准 按GB/T 1.1-2009 给 出的规 则起 草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本标准 由武 汉恒 泰通 技术 有限公 司提 出。本标准 由湖 北省 通信 管理 局归口。本标准 起草 单位：武汉 恒 泰通技 术有 限公 司、湖 北 省标准 化与 质量 研究 院、武汉一 网通 达科 技有 限公司、深圳 南方 飞讯 科技 有限公 司、深圳 启讯 通通 信设备 有限 公司、苏 州智 汇云祥 通信 系统 有 限 公 司。本标准 主要 起草 人：王亚 丽、杨 国民、袁 航空、谢 秋琪、高家 鸣、李婳 婧、李君、吕雪。DB42/T 1475 2018 1 多 速率自 适应 SFP+光收发 模块技术 条件 1 范围 本标准 规定 了多 速率 自适 应SFP+系列 光收 发模 块的 缩略语、术 语和 定义、要 求、试 验方 法、检 验 规则以及 标志、包 装、运输 和储存 等。本标准 适用 于多 速率 自适 应SFP+系列 光收 发模 块。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅 注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 9254-2008 信息 技术 设备的 无线 电骚 扰 限 值和 测量方 法 GB/T 17626.2-2018 电 磁 兼容试 验和 测量 技术 静电 放电抗 干扰 度试 验 GB/T 17626.3-2016 电 磁 兼容试 验和 测量 技术 射频 电磁场 辐射 抗扰 度试 验 SJ/T 11364-2014 电子 电 气产品 有害 物质 限制 使用 标识要 求 SJ/T 11364-2014/XG1-2017 电子电 气产品 有害 物质 限制使用 标识要 求YD/T 1111.1-2001 SDH光发送 光接 收模 块技 术要 求-SDH 2.488320Gbit/s 光 接收模 块 YD/T 1111.2-2001 SDH 光 发送 光接 收模 块技 术要 求-SDH 2.488320Gbit/s 光 发送模 块 YD/T 1321.2-2004 具 有 复用-去 复用功 能的 光收合 一模块 技术条 件第二 部分：10Gbit/s 光收发 合一模块 YD/T 1465-2006 10Gb/s 小型化 可插 拔光 收发 合一 模块技 术条 件 YD/T 2553-2013 6Gb/s 基 站互连 用SFP+光 收发 合一 模块技 术条 件 YD/T 3131-2016 无 线基 站BBU 与RRU 互连 用SFP/SFP+光收 发合 一模 块 ANSI/ESDA/JEDEC JS-001-2017 静 电 放 电 敏 感 度 试 验-人 体 放 电 模 型（HBM）组 成 等 级（For electrostatic discharge sensitivity testing-human body model(HBM)component level）Telcordia GR-468-CORE：2004 用 于 通 信 设 备 的 光 电 器 件 通 用 可 靠 性 保 证 要 求（Generic reliability assurance requirements for optoelectronic devices used in telecommunications）SFF-8431-2009 增强型 小 型封装插 拔模块SFP+规范（Specifications for enhanced small form factor pluggable module SFP+）SFF-8472-2018 光 收发 器 管理接 口（Management Interface for SFP+）3 缩略语、术 语和 定义 3.1 缩略语 下列缩 略语 适用 于本 文件。SFP+：增强 型小 型化 可热 插拔（Enhanced Small Form Factor Pluggable）SFI：SFP+高速 串行 电接 口（SFP+High Speed Serial Electrical Interface）CPRI：通用 公共 无线 接口（Common Public Radio Interface）DB42/T 1475 2018 2 PRBS：伪随 机码 序列（Pseudo-Random Bit Sequence）BER：比特 误码 率（Bit Error Rate）STM-N：N级 同步 传送 模块（Synchronous Transport Module of Level N）RMS：均方 根（Root Mean Square）FC：光 纤信 道（Fibre Channel）PECL：正射 极耦 合逻 辑（Positive Emitter-Coupled Logic）3.2 术语和 定义 YD/T 1111.2-2001、YD/T 1321.2-2004、YD/T 1465-2006 界定 的 以 及下 列 术 语 和定义 适用 于本 文件。3.2.1 多速率 自适 应SFP+光收 发 模块 adaptive multirate small form-factor transceiver module 具有速 率检 测功 能的SFP+光模块，在 通信 协议 支持 的数据 速率 范围 内，能根 据接收 到的 数据 速 率 动态调整 收发 通道 参数，使 光模块 处于 最佳 工作 状态。3.2.2 标称比 特率 nominal bit rate 光纤通 信系 统中 传输 脉冲 码的速 率，即光 发送 模块 中脉冲 码电 信号 的调 制速 率。4 要求 4.1 分类 多速率 自适 应SFP+光 收发 模块 可 按波 分复 用、工作 波长和 最长 传输 距离 进行 分类。a)按其波 分复 用方 式可 分为 双纤 SFP+光模 块和 单纤 双 向 SFP+光 模块；b)按其工 作波 长可 分 为 1270nm、1310nm、1330nm、1550nm；c)按其最 长传 输距 离可 分 为1.4km、10km、20km、40km、80km。4.2 基本要 求 4.2.1 极限条 件 多速 率 自适 应SFP+光 收发 模块极 限条 件见 表1。表1 极限条 件 参数名称 最小值 最大值 存储温度（）-40+85 相对湿度（%）5 95 工作电压（V）-0.3+4.0 4.2.2 推荐工 作条 件 多速率 自适 应SFP+光 收发 模块推 荐工 作条 件见 表2。DB42/T 1475 2018 3 表2 推荐工 作条 件 参数名称 最小值 最大值 工作温度（）-40+85 工作电压（V）+3.14+3.47 4.3 光接口 技术 要求 4.3.1 多速率 自适 应SFP+光收 发 模块的 功能 图1给出 了多 速率自 适应SFP+光收 发模块 各部 分的功 能（参 考）。光接 收 功能 包括光 接 收器、带宽可控放 大器、速 率检 测器、带宽 控制 器、输 出放 大 器等。光发 送 功 能包 括激 光驱动 器、时钟 综合 器、激光器等。总 线控 制器 完成 管理功 能，包括 速率 控制 和数字 诊断 功能。数 字诊 断功能 包括 模块 温 度、激 光器偏置 电流、激 光器 输出 光功率、接 收机 输入 光功 率、电 源电 压等。图1 多速率 自适 应SFP+光收 发 模块的 功能（参 考）4.3.2 6.144Gbit/s 至10.3Gbit/s 光接 口要 求 4.3.2.1 1270nm、1330nm 单 纤双 向 模块光 接口 要求 1270nm、1330nm 单纤 双向 模块光 接口 要求 见表3。DB42/T 1475 2018 4 表3 1270nm、1330nm 单 纤双 向 模块光 接口 要 求 参数（单位）规范值 发送机光接口参数 传输距离(km)1.4 10 20 40 80 最大光谱宽度(-20dB)（nm）1 1 1 1 1 最小边模抑制比(dB)30 30 30 30 30 平均发送光功率最大值(dBm)+0.5+2+3+5+6 平均发送光功率最小值(dBm)-6-5-3+1+1 最大关断平均发送光功率(dBm)-30 最小消光比(dB)a 3.5 光回波损耗容限(dB)12 最大发送和色散代价(dB)1.2 接收机光口参数 接收波长范围(nm)1260 1355 最小过载光功率(dBm)+0.5+0.5+0.5+0.5-7 最大接收灵敏度(dBm)a-12-12.8-14.6-15-20 最大接收光反射(dB)-12 a测试频点为 10.3Gbit/s，测试 序列为 PRBS 采用 231-1，BER 10-12。4.3.2.2 1310nm 双 纤模 块光 接口 要 求 1310nm 双纤 模块 光接 口要 求见表4。表4 1310nm 双 纤模 块光 接口 要 求 参数（单位）规范值 发送机光接口参数a 传输距离(km)1.4 10 20 40 最大光谱宽度(-20dB)（nm）1 1 1 1 最小边模抑制比(dB)30 30 30 30 平均发送光功率最大值(dBm)0+3.5+4+4 平均发送光功率最小值(dBm)-6-4-2-1 最大关断平均发送光功率(dBm)-30 最小消光比(dB)3.5 光回波损耗容限(dB)12 最大发送和色散代价(dB)1.2 接收机光口参数 接收波长范围(nm)1260 1620 最小过载光功率(dBm)-3 0 0 0 最大接收灵敏度(dBm)-10-12.8-13.5-15 最大接收光反射(dB)-12 a测试频点为 10.3Gbit/s，测试 序列为 PRBS 采用 231-1，BER 10-12。DB42/T 1475 2018 5 4.3.2.3 1550nm 双 纤模 块光 接口 要 求 1550nm 双纤 模块 光接 口要 求见 表5。表5 1550nm 双 纤模 块光 接口 要 求 参数（单位）规范值 发送机光接口参数a 传输距离(km)1.4 10 20 40 80 最大光谱宽度(-20dB)（nm）1 1 1 1 1 最小边模抑制比(dB)30 30 30 30 30 平均发送光功率最大值(dBm)0+3.5+4+4+4 平均发送光功率最小值(dBm)-6-4-2-1 0 最大关断平均发送光功率(dBm)-30 最小消光比(dB)3.5 光回波损耗容限(dB)12 最大发送和色散代价(dB)1.2 接收机光口参数 接收波长范围(nm)1260 1620 最小过载光功率(dBm)-3 0 0-1-7 最大接收灵敏度(dBm)-10-12.8-13.5-16-23 最大接收光反射(dB)-12 a测试频点为 10.3Gbit/s，测试 序列 为 PRBS 采用 231-1，BER 10-12。4.3.3 2.125Gbit/s 至6.144Gbit/s 光 接口 要求 4.3.3.1 1310nm、1550nm 单 纤双 向 模块光 接口 要求 1310nm、1550nm 单纤 双向 模块光 接口 要求 见表6。表6 1310nm、1550nm 单 纤双 向 模块光 接口 要求 参数（单位）规范值 发送机光接口参数 传输距离(km)1.4 10 20 最大光谱宽度(-20dB)（nm）1 1 1 最小边模抑制比(dB)30 30 30 平均发送光功率最大值(dBm)+0.5+3+3 平均发送光 功率最小值(dBm)-6-5-4 最大关断平均发送光功率(dBm)-30 最小消光比(dB)a 3.5 光回波损耗容限(dB)12 最大发送和色散代价(dB)1.2 接收机光口参数 接收波长范围(nm)1260 1620 DB42/T 1475 2018 6 表 6 1310nm、1550nm 单 纤 双向模 块光 接口 要求（续）参数（单位）规范值 最小过载光功率(dBm)-3+1+1 最大接收灵敏度(dBm)a-11-13.8-14.5 最大接收光反射(dB)-12 a测试频点为 6.144Gbit/s，测 试序列为 PRBS 采用 231-1，BER 10-12。4.3.3.2 1310nm 双 纤模 块光 接口 要 求 1310nm 双纤 模块 光接 口要 求见表7。表7 1310nm 双 纤模 块光 接口 要 求 参数（单位）规范值 发送机光接口参数 传输距离(km)1.4 10 20 最大光谱宽度(-20dB)（nm）1 1 1 最小边模抑制比(dB)30 30 30 平均发送光功率最大值(dBm)+0.5+3+3 平均发送光功率最小值(dBm)-6-5-4 最大关断平均发送光功率(dBm)-30 最小消光比(dB)a 3.5 光回波损耗容限(dB)12 最大发送和色散代价(dB)1.2 接收机光口参数 接收波长范围(nm)1260 1355 最小过载光功率(dBm)+0.5+0.5-5 最大接收灵敏度(dBm)a-10.5-13.8-15.5 最大接收光反射(dB)-12 a测试频点为 6.144Gbit/s，测 试序列为 PRBS 采用 231-1，BER 10-12。4.3.3.3 1550nm 双 纤模 块光 接口 要 求 1550nm 双纤 模块 光接 口要 求见表8。表8 1550nm 双 纤模 块光 接口 要求 参数（单位）规范值 发送机光接口参数 传输距离(km)1.4 10 20 40 80 最大光谱宽度(-20dB)（nm）1 1 1 1 1 最小边模抑制比(dB)30 30 30 30 30 平均发送光功率最大值(dBm)+0.5+3+3+4+5 平均发送光功率最小值(dBm)-6-5-4 0 0 DB42/T 1475 2018 7 表 8 1550nm 双 纤模 块光 接 口要求（续）参数（单位）规范值 最大关断平均发送光功率(dBm)-30 最小消光比(dB)a 3.5 光回波损耗容限(dB)12 最大发送和色散代价(dB)1.2 接收机光口参数 接收波长范围(nm)1260 1355 最小过载光功率(dBm)+0.5+0.5-5-7-7 最大接收灵敏度(dBm)a-10.5-13.8-14.5-19.8-23 最大接收光反射(dB)-12 a测试频点为 6.144Gbit/s，测 试序列为 PRBS 采用 231-1，BER 10-12。4.4 电接口 技术 要求 串行电 接口 能支 持2.125Gbit/s 10.3Gbit/s 的业务 数据，满足SFF-8431-2009 中 条3.6 的要求。支持的协 议及标 称比特率 见表9。表9 支持的 协议 及标 称比 特率 协议 标称比特率（Gbit/s）2G/4G/8G FC 2.125G/4.25G/8.5G CPRI 2.4576G/3.072G/4.9152G/6.144G/8.11G/9.83G STM-16/STM-64 2.488G/9.953G XAUI1/2 3.125G/6.25G Infiniband 2.5G/10G 10GbE LAN/PHY 10.3125G 电性能参数见表10 表10 电性能 参数 参数（单位）最小 典型 最大 模块供电电流（mA）-300 模块功耗（mW）-1000 发射器 输入差分阻抗（）-100-差分信号输入幅度（峰峰值）（mV）180-1800 发射器故障 发射器故障（V）2.0-VCCa 发射器正常（V）0-0.8 发射器使能 发射器关闭（V）2.0-VCCa 发射器打开（V）0-0.8 接收器 DB42/T 1475 2018 8 表10 电性 能参 数（续）输出差分阻抗（）-100-差分信号输出幅度（峰峰值）（mV）400-1800 接收信号丢失 告警 信号丢失告警（V）2.0-VCCa 正常工作（V）0-0.8 a模块工作电压 4.5 监控参 数要求 数字诊 断存 储器 地址 映射 表按SFF-8472 SMA 条4.1 规定进 行。监控参 数按SFF-8472 SMA 条4.3 规定 进行。5 试验方 法 5.1 环境要 求 光模块 测试 的大 气条 件见 表11.表11 光模块 测试 的大 气条 件 参数 数值 温度 1535 相对湿度 45%75%大气压力 86 kPa 106 kPa 5.2 自适应 功能 及主 要光 电参 数测试 5.2.1 自适应 功能 测 试 自适应 功能 测试 要求 如下：a)测试配 置如 图2 所示；b)测试条 件 按YD/T 1111.1-2001 6.1.2 的 要求 进行；c)测试步 骤：1）按照 图2 所 示测 试配 置搭 建测试 系统；2）设 置 误 码 仪 工 作频 率 为被 测 模 块 支 持 的 标称 比 特率 的 最 大 值，数 字信 号 电位 设 定 在 PECL电平，帧码 序列 为加 扰非 归零码 型，输入 输出 阻抗 均为 50；2）调节可 变光 衰减 器，改变 被测模 块的 输入 光功 率值，使输 入光 功率 位于 被测 模块光 功 率 的阈值范 围内，使 测试 系统 正常工 作并 稳 定 4min；3）读取误 码仪 同步 状态，即 为被测 模块 的自 适应 工作 状态；4）按照被 测模 块能 自适 应的 标称比 特率，依次 改变 误 码仪的 工作 频率，重复 上 述步骤，测 试被测模 块其 它标 称比 特率 的自适 应特 性。DB42/T 1475 2018 9 图2 多速率 自适 应功 能测 试配 置 5.2.2 光发送 波长、光 谱宽 度、边模抑 制比、平 均发 送光 功率、消光 比 及 眼图 测试 按YD/T 2553-2013 中 条5.2 规定进 行。5.2.3 光接收 灵敏 度、过载 光功 率测试 光接收 灵敏 度、过载 光功 率测试 要求 如下：a)光接收 灵敏 度及 过载 光功 率测试 配置 如 图3 所示；b)测试条 件 按YD/T 1111.1-2001 6.1.2 的 要求 进行；c)光接收 灵敏 度测 试步骤：1）按照 图2 所 示测 试配 置接 好测试 系统；2）设置 误码仪工作频 率为被测模 块支持的标称 比特率的最 大值，数字信 号电位设定 在 PECL电平，帧码 序列 为加 扰 NRZ 码型，输 入输 出阻 抗均 为 50，然后 使测 试系 统 正常工 作；3）缓慢增 加光 可变 衰减 器的 衰减量，减 少被 测光 接收 模块的 输入 光功 率，并使 误码率 优 于 1 10-12，稳定 4min；4）用光功 率计 测得 被测 模块 此时的 输入 光功 率，即为 被测模 块在 该标 称比 特率 的灵敏 度；5）重复上 述步 骤，测试 被测 模块在 其它 标称 比特 率的 灵敏度。d)过载光 功率 测试 步骤：6）按照 图2 所 示测 试配 置接 好测试 系统；7）设置 误 码仪工作频 率为被测模 块支持的标称 比特率的最 大值，数字信 号电位设定 在 PECL电平，帧码 序列 为加 扰 NRZ 码型，输 入输 出阻 抗均 为 50，然后 使测 试系 统 正常工 作；8）缓慢调 整光 可变 衰减 器，使得被 测模 块的 输入 光功 率增加，当 误码 率优 于 1 10-12 并稳定 4 分 钟后，观 察误 码检 测结果；9）用光功 率计 测得 被测 模块 此时的 输入 光功 率，即为 该模块 的过 载光 功率 点。DB42/T 1475 2018 10 图3 光接收 灵敏 度、过载 光功 率测试 配置 5.2.4 光纤传 输测 试 光纤传 输测 试要 求如 下：a)多速率 自适 应光 收发 模块 光纤传 输测 试配 置如 图 4 所示；b)测试步 骤如 下：1）如图4 连接 好测 试配 置，其中 传 纤长 度要 与被 测模 块最大 传输 距离 一致；2）设置误 码仪工 作频率 为被 测模块 支持的 标称 比特率 的最大 值，数 字信 号电位 设定在 PECL电平，帧码 序列 为加 扰 NRZ 码型，输 入输 出阻 抗均 为 50，然后 使测 试系 统 正常工 作；3）稳定观 察4min 后，读取 误 码率值 是否 优 于110-12。图4 光纤传 输测 试配 置 5.3 可靠性 试验 5.3.1 试验环 境要 求 多速率 自适 应光 模块 可靠 性试验 测试 环境 要求 同 条5.1 的要 求。5.3.2 可靠性 试验 要求 DB42/T 1475 2018 11 多速率 自适 应光 模块 可靠 性试验 要求 应符 合表12 的 规定。表12 可靠性 试验 要求 试验项目 引用标准 试验条件 抽样方案 LTPDa SSa Ca 物理特性试验 ESD 等级 ANSI/ESDA/JEDEC JS-001-2017 人体放电模型-6 0 ESD 抗扰度b GB/T 17626.2-2018 空气放电：至少2kV15kV（标 称值），20次放电；接触放电：至少1kV 8kV（标 称 值），20次放电-3 0 机械完整性试验 机械冲击 Telcordia GR-468-CORE:2004 3.3.1.1.1 加速度500g，脉冲持续时间l.Oms，冲击次数：每方向5 次，方向X1、X2、Y1、Y2、Z1、Z2 20 11 0 变频振动 Telcordia GR-468-CORE:2004 3.3.1.1.2 加速度：20g，频 率：20Hz2000Hz，扫描速率：4min/循环，循环次数：4 循环/轴向，方向X、Y、Z 20 11 0 拔插重复性 Telcordia GR-468-CORE:2004 3.3.1.4.1 插拔次数：200 次 20 11 0 非工作环境温度 高温储存 Telcordia GR-468-CORE:2004 3.3.2.1 Tstg=85，t=2000 h 20 11 0 低温储存 Telcordia GR-468-CORE:2004 3.3.2.1 Tstg=-40，t=72 h 20 11 0 温度循环 Telcordia GR-468-CORE:2004 3.3.2.2 温度范围-40 85，温 度变化速非工作环温度循环率 10/min，极限温度下的停留时间不小于10min，循环次数：500 次（UNCC）、100 次（COC)20 11 0 恒定湿热 Telcordia GR-468-CORE:2004 3.3.2.3 温度85，相对湿度85%，时 间500 h 20 11 0 工作环境 寿命（高温）Telcordia GR-468-CORE:2004 3.3.3.1 工作温度85，正常工作条件 下，时间2000h 20 11 0 湿热循环（工作）d Telcordia GR-468-CORE:2004 3.3.3.2 温度范围65 10，高 温时湿度90%，低温湿度不控制，循环10 次 20 11 0 恒定湿热（工作）Telcordia GR-468-CORE:2004 3.3.3.3 温度65，相对程度85%，正 常 工 作 条件下，时间1000h 20 11 0 a LTPD 为批内允许不合格品率，SS为最小样品数，C 为合格 判定数；b 试验气候条件除相对湿度为30%60%外，其他同5.1；试验 室的电磁环境不应影响试验结果；c UNC 为非可控 环境，co为可控 环境；d 仅适用于非可控环境（UNC)。5.3.3 失效判据 5.3.3.1 ESD 阈值、机械 完整 性、非工作 环境 试验、工 作环 境试验 失效 判据 DB42/T 1475 2018 12 各项试 验完 成后，多 速率 自适应SFP+光收发 模 块在 相同的 测试 条件 下，出现 下列任 意一 种情 况即判定为不 合格：a)外壳破 裂或 有裂 纹、内部 的元器 件发 生脱 落；b)在相同 测试 条件 下，试验 前后，平均 发送 光功 率、消光比、接 收灵 敏度 中任 何一项 变化 量 大 于l.OdB（寿 命试 验为l.5dB)；c)在相同 测试 条件 下，试验 后，参 数不 满足 表 3 表8 中的 技术 指标 要求。5.3.4 ESD 抗 扰度 试验 失效 判据 ESD 抗 扰度 失效 等级 可按 照 如下要 求分 类，各等 级的 失效判 据如 下：a)在制造 商、委托 方或 购买 方规定 的限 值内 性能 正常；b)功能或 性能 暂时 丧失 或降 低，但 在骚 扰停 止后 能自 行恢复，不 需要 操作 者干 预；c)功能或 性能 暂时 性丧 失或 降低，但需 操作 者干 预才 能恢复；d)因设备 硬件 或软 件损 坏，或数据 丢失 而造 成不 能恢 复的功 能丧 失或 性能 下降。5.4 电磁兼 容试 验 多 速 率 自适 应SFP+光 收发 模 块 的 电磁 兼 容 试验 分 为射 频 电 磁场 辐 射 抗扰 度 试验 和 射 频电 磁 场 辐射发射试 验。5.4.1 射频电 磁场 辐射 抗扰 度试 验条件 和方 法 多速率自适应SFP+收发 光模 块 的 射 频 电 磁 场 辐 射 抗扰 度 应 符 合GB/T 17626.3-2016 试验等级2 的要求。其 试验 频率、电 场强 度和幅 度调 制见 下表13。表13 射频电 磁场 辐射 抗扰 度试 验要求 名 称 规 范 频率范围 80MHz 1000MHz 试验场强 3V/m 幅度调制 80%幅度调制（lkHz 正弦波）试验合 格判 据：在每 次独 立的被 作用 期间，比 特误 码数应 为零。5.4.2 射频电 磁场 辐射 试验 条件 和方法 多速率 自适应SFP+光收发 模块的 射频电 磁场 发射应 符合GB 9254-2008 中B级 信 息技术 设备要 求，辐射发射 机限 值见 表14。表14 B 级信 息技 术设 备在 测量 距离 3m 处 的辐 射发 射限 值 频率范围（GHz）平均值（dB V/m)峰值（dB V/m)1 3 50 70 3 6 54 74 注1：在过渡频率处(3 GHz)，应采取较低的限制。试验合 格判 据：辐射 强度 不应超 过平 均值、峰 值。DB42/T 1475 2018 13 6 检验规 则 6.1 检验分 类 多速率 自适 应SFP+收发 光 模块产 品检 验分 为出 厂检 验、型 式检 验和 电磁 兼容 试验。6.2 出厂检 验 6.2.1 出厂检 验分 类 出厂检 验分 为常 规检 验和 抽样检 验。6.2.2 常规检 验 常规检 验应 该百 分之 百进 行，检 验项 目如 下：a)外观检 验：通过 目测，模 块表面 无明 显划 痕，无各 种污点，产 品标 识清 晰；b)光电指 标测 量：对光 接口 参数平 均发 送光 功率、发 射波长、消 光比、最 大灵 敏度和 过载 光 功 率进行检 测，检测 结果 满足 表 3表 8 要求；c)高温加 电老 化：4）在最大 额定 工作 环境 温度 下，模 块正 常工 作状 态，老化时 间至 少 24h；5）恢复：在正 常大 气条 件下 恢复 lh 后 测试；6）失效判 据：平均 发射 光功 率、消 光比、最 小灵 敏度、最大 过载 光功 率等 不满 足 表 3 表 8要求，或者 变化 量大 于l.OdB。6.2.3 抽样检 测 从批量 生产中 生产的 同批 或若干 批产品 中，按GB/T 2828.1-2012 规定 抽样，取 一般检 查水平II，接收质 量限（AQL）和检 验 项目及 方法 如下：a)外观检 验：AQL 取1.5。检 验方法：目 测，表面 无明 显 划痕，无各 种污 点，产品 标 识清晰 牢固；b)外形尺 寸检 验：AQL 取 1.5。检验 方法：用 满足 精度 要求的 量度 工具 测量，应 符合产 品外 形 尺寸要求 规定；c)光电性 能检 测：AQL 取 0.4。检验 方法：按 照 第 5 章 测试方 法对 光电 参数 进行 测试，其结 果应符合 表3表 8 的规 定。6.3 型式检 验 6.3.1 型式检 验条 件 多速率 自适 应SFP+收 发光 模块有 下列 情况 之一 时，应进行 型式 检验:a)产品定 型或 己定 型产 品转 场时；b)正式生 产后，如 结构、材 料、工 艺有 较大 改变，可 能影响 产品 性能 时；c)产品长 期停 产 12 个 月后，恢复生 产时；d)出厂检 验结 果与 鉴定 时的 型式检 验有 较大 差别 时；e)正常生 产 24 个 月后；f)国家质 量监 督机 构提 出进 行型式 检验 要求 时。6.3.2 型式检 验程 序 在进行 型式 检验 前，对样 品的光 电特 性进 行测 试，并记录 测试 结果，然 后按 表12进 行可 靠 性 试 验。DB42/T 1475 2018 14 6.3.3 检验批 的构 成 提 交检 验的 批，可由 一个 生产批 构成，或 由符 合下 述条件 的几 个生 产批 构成：7）这些生 产批 是在 相同 材料、工艺、设 备等 条件 下制 造出来 的；8）若干个 生产 批构 成一 个检 验批的 时间 不超 过 l 个月。6.3.4 样品检 验规 则 在不影 响检 验和 试验 结果 的条件 下，一组 样品 可用 于其他 分组 的检 验和 试验。6.3.5 产品不 合格 的判 定 各项试 验完 成后，不 合格 的判定 按5.3.3 条规 定执 行。6.3.6 不合格 批的 重新 提交 对不合 格分 组的 产品，应 找出不 合格 原因，可 进行 返工，以纠 正缺 陷或 筛除 失效产 品，然后 重 新 检验。重 新检验 应采 用加严 抽样方 案，如 通过 检验，判为合 格，但 重新 检验不 得超过2 次，并应清 楚 标 明为重新 检验 批。6.3.7 样品的 处理 凡经受 了型 式检 验的 样品，一律 不能 作为 合格 品交 付使用。6.4 电磁兼 容试 验 6.4.1 电磁兼 容试 验条 件 多速率 自适 应SFP+收发 光 模块有 下列 情况 之一 时，应进行 电磁 兼容 试验：a)产品设 计定 型时；b)当产品 的设 计进 行重 大更 改，影 响产 品的 电磁 兼容 性能时。6.4.2 电磁兼 容试 验项 目 电磁兼 容试 验项 目应 按5.4的要求 进行 电磁 兼容 试验。6.4.3 抽样要 求 电磁兼 容试 验按 固定 抽样 方案抽 样，每组 抽取 样品 不少于3只。7 标志、包装、运 输和 储存 7.1 标志 7.1.1 标志的 内容 每个产 品应 标明 产品 型号、规格、编 号、批的 识别 代码等 标志。7.1.2 绿色标 识要 求 产品的 污染控 制标志 应按SJ/T 11364-2014 第5章 规 定，在 产品包 装盒 或产品 上打印 电子信 息产 品污染控 制标 志。DB42/T 1475 2018 15 7.2 包装 产品应 有良 好的 包装 及防 静电措 施，避 免在 运输 过 程中受 到损 坏。包 装盒 上 应标有 产品 名称、型号和规格、生 产厂 家、产品 执行标 准号、防 静电 标识、激光 防护 标志 等。包装盒 内应 有产 品说 明书。说明 书内 容包 括：产品 名称、型号，简 要工 作原 理和主 要技 术指 标，极限工作 条件，安 装尺 寸和 管脚排 列，使用 注意 事项 等。7.3 运输 包装好 的产 品可 用常 用的 交通工 具运 输，运输 中避 免雨、雪的 直接 淋袭，烈 日曝晒 和猛 烈撞 击。7.4 储 存 产品应 储存 在环 境温 度为-10 45，相 对湿 度 不大于80%且无 腐蚀 性气 体、液 体的 仓库 里。储存期超 过一 年的 产品，出 库前，应按 第5 章规 定对 光 电特性 进行 测试，测 试合 格方可 出库。_
