干线公路可变信息标志通信协议DB32／T 3313-2017.pdf

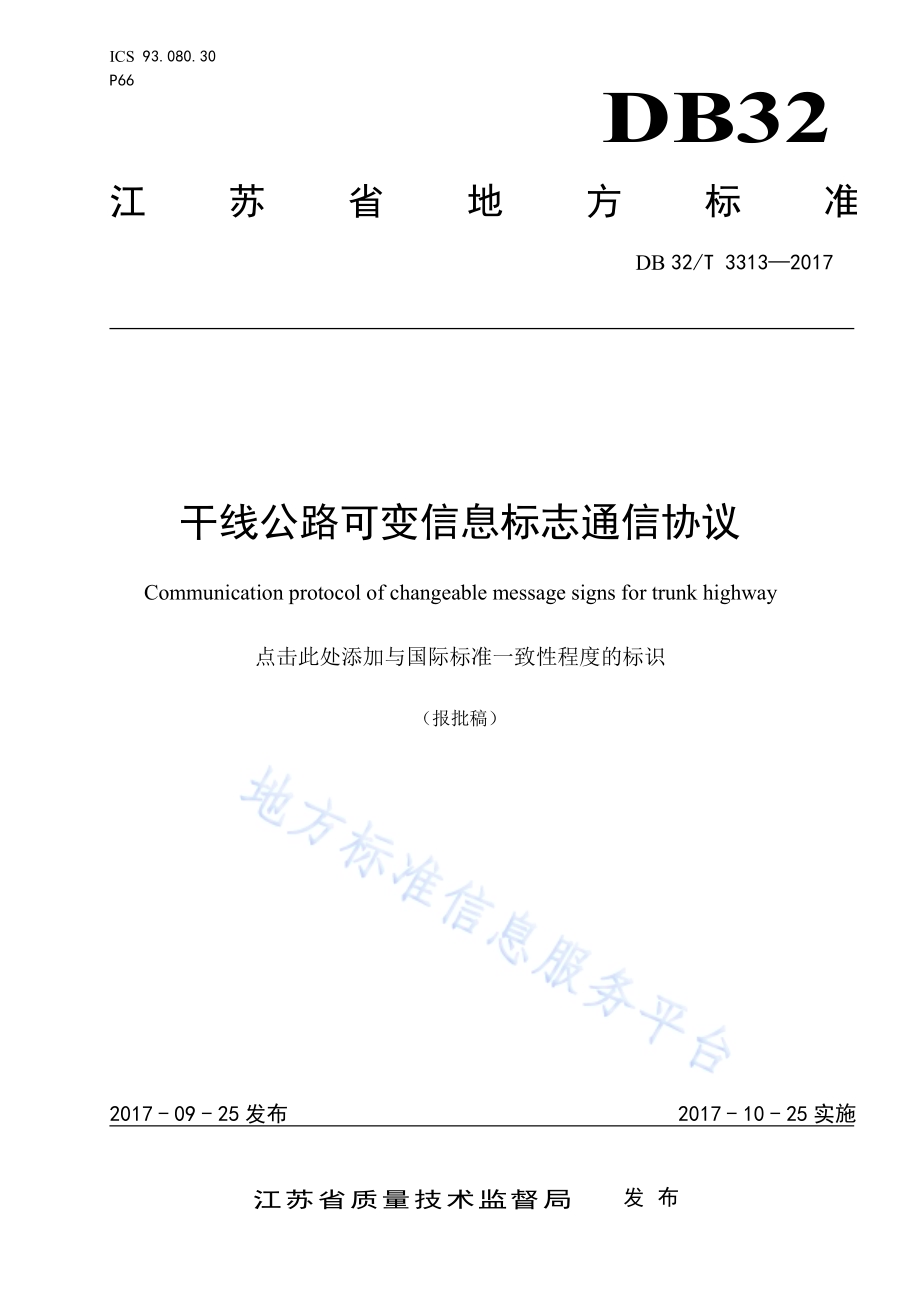

I C S 9 3.0 8 0.3 0P 6 6DB32江 苏 省 地 方 标 准D B 3 2/T 3 3 1 3 2 0 1 7干 线 公 路 可 变 信 息 标 志 通 信 协 议C o m m u n i c a t i o n p r o t o c o l o f c h a n g e a b l e m e s s a g e s i g n s f o r t r u n k h i g h w a y点 击 此 处 添 加 与 国 际 标 准 一 致 性 程 度 的 标 识（报批稿）2 0 1 7-0 9-2 5 发 布 2 0 1 7-1 0-2 5 实 施江 苏 省 质 量 技 术 监 督 局发 布D B 3 2/T 3 3 1 3 2 0 1 7I目 次前 言.I I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 型 号 分 类.25 通 信 过 程.26 帧 结 构.26.1 发 送 帧.26.2 应 答 帧.26.3 帧 校 验.26.4 数 据 类 型.26.5 字 符 转 义.36.6 帧 类 型.37 帧 内 容.37.1 查 询 故 障 状 态.37.2 开 启 或 关 闭 显 示.57.3 同 步 设 置 亮 度 调 节 方 式 和 显 示 亮 度.67.4 设 置 亮 度 调 节 方 式.77.5 设 置 显 示 亮 度.77.6 查 询 亮 度 调 节 方 式 和 显 示 亮 度.87.7 查 询 时 间.97.8 设 置 时 间.97.9 下 载 文 件.1 07.1 0 上 传 文 件.1 17.1 1 系 统 重 启.1 27.1 2 查 询 文 件 列 表.1 37.1 3 删 除 文 件.1 47.1 4 查 询 系 统 状 态.1 47.1 5 设 置 路 段 状 况.1 57.1 6 查 询 显 示 内 容.1 67.1 7 显 示 预 置 播 放 表.1 7附 录 A（规 范 性 附 录）各 类 文 件 命 名 和 格 式.1 9附 录 B（规 范 性 附 录）可 变 信 息 标 志 播 放 列 表 格 式.2 1附 录 C（资 料 性 附 录）可 变 信 息 标 志 预 置 播 放 表 和 位 图 一 览 表.2 6D B 3 2/T 3 3 1 3 2 0 1 7I I前 言本 标 准 按 照 G B/T 1.1-2 0 0 9 给 出 的 规 则 进 行 起 草。本 标 准 由 江 苏 省 交 通 运 输 厅 公 路 局 提 出。本 标 准 由 江 苏 省 交 通 运 输 厅 归 口。本 标 准 起 草 单 位：江 苏 省 交 通 运 输 厅 公 路 局、盐 城 市 公 路 管 理 处、上 海 三 思 电 子 工 程 有 限 公 司。本 标 准 起 草 人：张 鸿 飞、朱 雷 雷、闵 剑 勇、殷 浩、王 辉、吴 江、杨 春、李 建 东、李 苏 生、王 苏、曹霞、路 依 蒙、章 千、陈 禹 友、沈 亨 盛。D B 3 2/T 3 3 1 3 2 0 1 71干 线 公 路 可 变 信 息 标 志 通 信 协 议1 范 围本 标 准 规 定 了 干 线 公 路 可 变 信 息 标 志 的 术 语 和 定 义、型 号 分 类、通 信 过 程、帧 结 构 和 帧 内 容。本 标 准 适 用 于 干 线 公 路 可 变 信 息 标 志，也 可 使 用 于 其 他 道 路 以 及 有 信 息 共 享 需 求 的 行 业。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 2 3 8 2 8-2 0 0 9 高 速 公 路 L E D 可 变 信 息 标 志3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1可 变 信 息 标 志 c h a n g e a b l e m e s s a g e s i g n储 存 有 以 交 通 标 志 为 主 的 多 种 信 息，并 可 通 过 控 制 装 置 手 动 或 自 动 显 示 其 中 某 种 信 息 的 设 备。3.2中 心 控 制 机 c o n t r o l c e n t e r与 可 变 信 息 标 志 通 信 并 对 其 进 行 监 控 的 设 备。3.3帧 f r a m e数 据 链 路 层 的 协 议 数 据 单 元。3.4发 送 帧 s e n d f r a m e由 中 心 控 制 机 对 可 变 信 息 标 志 发 送 的 帧。3.5应 答 帧 r e s p o n s e f r a m e由 可 变 信 息 标 志 对 中 心 控 制 机 应 答 的 帧。D B 3 2/T 3 3 1 3 2 0 1 724 型 号 分 类应 符 合 G B/T 2 3 8 2 8 中 4.3 的 规 定。5 通 信 过 程中 心 控 制 机 应 能 通 过 数 据 网 络 与 可 变 信 息 标 志 实 现 交 互 通 信。通 信 过 程 应 符 合：a)中 心 控 制 机 是 命 令 的 发 起 方，可 变 信 息 标 志 是 命 令 的 应 答 方；b)中 心 控 制 机 判 断 通 信 超 时 时 间 设 置 应 不 小 于 3 s。6 帧 结 构6.1 发 送 帧发 送 帧 的 结 构 应 符 合 表 1 要 求。表 1 发 送 帧 结 构字段 字节数 描述帧头（S T X）1 0 x 0 2，表明一帧的开始，为接收方提供同步。地址（A D D R）2 出厂时设定，范围为 1 9 9，组帧时转换为两个 A S C I I 码，0 为广播地址。帧类型 2 表明此帧的功能（具体见表 3），帧类型范围为 0 9 9，组帧时转换为两个 A S C I I 码。帧数据 不定帧校验（C R C）2 供接收方判断接收帧的正确性，采用 1 6 位的 C R C 校验。帧尾（E T X）1 0 x 0 3，表明一帧的结束。6.2 应 答 帧应 答 帧 的 结 构 应 符 合 表 2 要 求。表 2 应 答 帧 结 构字段 字节数 描述帧头（S T X）1 0 x 0 2，表明一帧的开始，为接收方提供同步。地址（A D D R）2 出厂时设定，范围为 1 9 9，组帧时转换为两个 A S C I I 码，0 为广播地址。帧数据 不定帧校验（C R C）2 供接收方判断接收帧的正确性，采用 1 6 位的 C R C 校验。帧尾（E T X）1 0 x 0 3，表明一帧的结束。6.3 帧 校 验帧 校 验 采 用 1 6 位 的 C R C 校 验，生 成 多 项 式 为，计 算 范 围 包 括 地 址、帧 类 型 和 未 经 转义（字 符 转 义 见 6.5）的 帧 数 据。6.4 数 据 类 型D B 3 2/T 3 3 1 3 2 0 1 73在 通 信 过 程 中，发 送 时 先 发 高 位 字 节，后 发 低 位 字 节。发 送 帧 与 应 答 帧 使 用 的 通 信 数 据 包 括 下 列 类型：a)全 部 为 数 字 的（如 1 2 3）为 十 进 制 数；b)以 0 x 开 头 的（如 0 x A B C）为 十 六 进 制 数；c)以 单 引 号 括 起 来 的（如 A）为 A S C I I 码 字 符；d)以 双 引 号 括 起 来 的（如“A B C D E”）为 A S C I I 码 字 符 串。6.5 字 符 转 义6.5.1 帧 数 据 或 帧 校 验 中 出 现 某 个 字 节 等 于 帧 头、帧 尾 或 0 x 1 B，则 在 发 送 此 帧 时 需 将 该 字 节 转 换 为 两个 字 节，第 一 个 字 节 为 0 x 1 B，第 二 个 字 节 为 该 字 节 减 去 0 x 1 B 后 的 值：a)0 x 0 2 转 换 为 0 x 1 B，0 x E 7；b)0 x 0 3 转 换 为 0 x 1 B，0 x E 8；c)0 x 1 B 转 换 为 0 x 1 B，0 x 0 0。6.5.2 当 接 收 方 在 接 收 帧 数 据 或 帧 校 验 遇 到 0 x 1 B 时，应 把 它 与 随 后 的 字 节 相 加，转 换 为 一 个 字 节。6.6 帧 类 型在 发 送 帧 中，帧 类 型 定 义 详 见 表 3。表 3 帧 类 型 定 义帧类型 定义“0 1”查询故障状态“0 2”开启或关闭显示“0 3”同步设置亮度调节方式和显示亮度“0 4”设置亮度调节方式“0 5”设置显示亮度“0 6”查询亮度调节方式和显示亮度“0 7”查询时间“0 8”设置时间“0 9”下载文件“1 0”上传文件“1 1”系统重启“1 4”查询文件列表“1 9”删除文件“6 0”查询系统状态“7 3”设置路段状况“9 7”查询显示内容“9 8”显示预置播放表注：出于兼容性考虑，对不支持“0 3”的可变信息标志，采用“0 4”、“0 5”实现功能。“0 3”与“0 4”、“0 5”不同时使用。7 帧 内 容7.1 查 询 故 障 状 态D B 3 2/T 3 3 1 3 2 0 1 747.1.1 查 询 故 障 状 态 的 发 送 与 应 答 帧 内 容 应 符 合 表 4 规 定，并 按 表 4 规 定 的 顺 序 发 送 完 整 的 信 息。由中 心 控 制 机 把 应 答 帧 数 据 中 的 4 字 节 A S C I I 码 故 障 信 息 转 换 成 2 字 节 的 十 六 进 制 数。表 4 查 询 故 障 状 态 的 发 送 与 应 答 帧 内 容发送S T X A D D R“0 1”C R C E T X1 字节 2 字节 2 字节 2 字节 1 字节应答S T X A D D R 故障信息 C R C E T X1 字节 2 字节 4 字节 A S C I I 码 2 字节 1 字节示例发送：0 2 3 0 3 1 3 0 3 1 F D 9 B 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 1 帧类型“0 1”0 x F D 0 x 9 B 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 3 0 3 2 3 0 3 4 7 D 5 D 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 2 0 x 3 0 0 x 3 4故障信息 0，2，0，4 转换成 2 字节 1 6 进制数为 0 x 0 2 0 4表示有显示模组故障和温度异常故障转换成 2 字节 1 6 进制数为 0 x 0 2 0 4 帧校验 C R C表示有显示模组故障和温度异常故障 帧尾 E T X7.1.2 故 障 类 型 应 依 照 表 5 进 行 确 认，每 一 个 数 据 位 对 应 一 种 故 障 类 型。表 5 故 障 信 息 定 义数据位 故障类型0 备用1 控制器故障2 显示模组故障3 显示模组电源故障4 单像素管故障6 输入 2 2 0 V 交流电故障7 防雷器故障8 光敏部件故障9 温度异常故障1 0 门开关故障D B 3 2/T 3 3 1 3 2 0 1 75表 5 故 障 信 息 定 义（续）数据位 故障类型1 1 备用1 2 备用1 3 备用1 4 备用1 5 备用注：1 5 表示高位字节的最高位，0 表示低位字节的最低位。7.2 开 启 或 关 闭 显 示7.2.1 开 启 或 关 闭 显 示 的 发 送 与 应 答 帧 内 容 应 符 合 表 6 规 定，并 按 表 6 规 定 的 顺 序 发 送 完 整 的 信 息。其 中：a)O N _ H O U R、O N _ M I N U T E 表 示 开 启 可 变 信 息 标 志 显 示 的 时、分；b)O F F _ H O U R、O F F _ M I N U T E 表 示 关 闭 可 变 信 息 标 志 显 示 的 时、分；注 1：时的取值范围为“0 0”“2 3”，分的取值范围为“0 0”“5 9”。e)O N _ H O U R、O N _ M I N U T E 的 四 字 节 都 为-表 示 开 启 可 变 信 息 标 志 显 示 的 时、分 保 持 不 变；f)O N _ H O U R、O N _ M I N U T E 的 四 字 节 都 为+表 示 立 即 开 启 可 变 信 息 标 志 显 示；g)O F F _ H O U R、O F F _ M I N U T E 的 四 字 节 都 为-表 示 关 闭 可 变 信 息 标 志 显 示 的 时、分 保 持 不 变；h)O F F _ H O U R、O F F _ M I N U T E 的 四 字 节 都 为+表 示 立 即 关 闭 可 变 信 息 标 志 显 示。注 2：立即关闭可变信息标志显示，发送“-+”；立即开启可变信息标志显示，发送“+-”。表 6 开 启 或 关 闭 显 示 的 发 送 与 应 答 帧 内 容发送S T X A D D R“0 2”O N _ H O U R O N _ M I N U T E O F F _ H O U R O F F _ M I N U T E C R C E T X1 字节 2 字节 2 字节 2 字节 A S C I I 码 2 字节 A S C I I 码 2 字节 A S C I I 码 2 字节 A S C I I 码 2 字节 1 字节应答S T X A D D R 执行结果 C R C E T X1 字节 2 字节 1 字节 A S C I I 码 2 字节 1 字节示例发送：0 2 3 0 3 1 3 0 3 2 2 B 2 B 2 B 2 B 2 D 2 D 2 D 2 D 3 4 D 5 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 2 帧类型“0 2”0 x 2 B 0 x 2 B 0 x 2 B 0 x 2 B 0 x 2 D 0 x 2 D0 x 2 D 0 x 2 D帧数据“+-”，立即开启可变信息标志显示0 x 3 4 0 x D 5 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 3 0 C 5 5 2 0 3D B 3 2/T 3 3 1 3 2 0 1 76表 6 开 启 或 关 闭 显 示 的 发 送 与 应 答 帧 内 容（续）字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 执行结果 0，执行成功0 x C 5 0 x 5 2 帧校验 C R C0 x 0 3 帧尾 E T X7.2.2 执 行 结 果 为 1 字 节 A S C I I 码，执 行 成 功 返 回 0，失 败 返 回 1。7.3 同 步 设 置 亮 度 调 节 方 式 和 显 示 亮 度7.3.1 同 步 设 置 亮 度 调 节 方 式 和 显 示 亮 度 的 发 送 与 应 答 帧 内 容 应 符 合 表 7 规 定，并 按 表 7 规 定 的 顺 序发 送 完 整 的 信 息。表 7 同 步 设 置 亮 度 调 节 方 式 和 显 示 亮 度 的 发 送 与 应 答 帧 内 容发送S T X A D D R“0 3”亮度调节方式 显示亮度 C R C E T X1 字节 2 字节 2 字节 1 字节 A S C I I 码 2 字节 A S C I I 码 2 字节 1 字节应答S T X A D D R 执行结果 C R C E T X1 字节 2 字节 1 字节 A S C I I 码 2 字节 1 字节示例发送：0 2 3 0 3 1 3 0 3 3 3 0 3 1 3 6 2 D E E 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 3 帧类型“0 3”0 x 3 0 亮度调节方式 0，自动调节0 x 3 1 0 x 3 6 显示亮度“1 6”0 x 2 D 0 x E E 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 3 0 C 5 5 2 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 执行结果 0，执行成功0 x C 5 0 x 5 2 帧校验 C R C0 x 0 3 帧尾 E T X7.3.2 亮 度 调 节 方 式 为 1 字 节 A S C I I 码，0 表 示 自 动 调 节，1 表 示 手 动 调 节。7.3.3 显 示 亮 度 为 2 字 节 A S C I I 码，范 围 为“0 0”“3 1”,“0 0”表 示 最 暗，“3 1”表 示 最 亮。7.3.4 执 行 结 果 为 1 字 节 A S C I I 码，执 行 成 功 返 回 0，失 败 返 回 1。注：亮度调节方式为 0 自动调节时，显示亮度字节无效。D B 3 2/T 3 3 1 3 2 0 1 777.4 设 置 亮 度 调 节 方 式7.4.1 设 置 亮 度 调 节 方 式 的 发 送 与 应 答 帧 内 容 应 符 合 表 8 规 定，并 按 表 8 规 定 的 顺 序 发 送 完 整 的 信 息。表 8 设 置 亮 度 调 节 方 式 的 发 送 与 应 答 帧 内 容发送S T X A D D R“0 4”亮度调节方式 C R C E T X1 字节 2 字节 2 字节 1 字节 A S C I I 码 2 字节 1 字节应答S T X A D D R 执行结果 C R C E T X1 字节 2 字节 1 字节 A S C I I 码 2 字节 1 字节示例发送：0 2 3 0 3 1 3 0 3 4 3 0 6 C 1 4 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 4 帧类型“0 4”0 x 3 0 亮度调节方式 0，自动调节0 x 6 C 0 x 1 4 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 3 0 C 5 5 2 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 执行结果 0，执行成功0 x C 5 0 x 5 2 帧校验 C R C0 x 0 3 帧尾 E T X7.4.2 亮 度 调 节 方 式 为 1 字 节 A S C I I 码，0 表 示 自 动 调 节，1 表 示 手 动 调 节。7.4.3 执 行 结 果 为 1 字 节 A S C I I 码，执 行 成 功 返 回 0，失 败 返 回 1。7.5 设 置 显 示 亮 度7.5.1 设 置 显 示 亮 度 的 发 送 与 应 答 帧 内 容 应 符 合 表 9 规 定，并 按 表 9 规 定 的 顺 序 发 送 完 整 的 信 息。表 9 设 置 显 示 亮 度 的 发 送 与 应 答 帧 内 容发送S T X A D D R“0 5”R E D G R E E N B L U E C R C E T X1 字节 2 字节 2 字节 2 字节 2 字节 2 字节 2 字节 1 字节应答S T X A D D R 执行结果 C R C E T X1 字节 2 字节 1 字节 A S C I I 码 2 字节 1 字节示例发送：0 2 3 0 3 1 3 0 3 5 3 3 3 1 3 3 3 1 3 3 3 1 A 0 8 B 0 3D B 3 2/T 3 3 1 3 2 0 1 78表 9 设 置 显 示 亮 度 的 发 送 与 应 答 帧 内 容（续）字段 注释0 x 0 2 帧头 S T X字段 注释0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 5 帧类型“0 5”0 x 3 3 0 x 3 1 0 x 3 3 0 x 3 1 0 x 3 3 0 x 3 1 帧数据“3 1”，“3 1”，“3 1”，设置红绿蓝显示亮度为 3 10 x A 0 0 x 8 B 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 3 0 C 5 5 2 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 执行结果 0，执行成功0 x C 5 0 x 5 2 帧校验 C R C0 x 0 3 帧尾 E T X7.5.2 R E D、G R E E N 和 B L U E 的 值 为 2 字 节 A S C I I 码，范 围 为“0 0”“3 1”,“0 0”表 示 最 暗，“3 1”表 示 最 亮。7.5.3 执 行 结 果 为 1 字 节 A S C I I 码，执 行 成 功 返 回 0，失 败 返 回 1。注：设置显示亮度只有在亮度调节方式为 0 自动调节时生效。7.6 查 询 亮 度 调 节 方 式 和 显 示 亮 度7.6.1 查 询 亮 度 调 节 方 法 和 显 示 亮 度 的 发 送 与 应 答 帧 内 容 应 符 合 表 1 0 规 定，并 按 表 1 0 规 定 的 顺 序 发送 完 整 的 信 息。表 1 0 查 询 调 节 方 式 和 显 示 亮 度 发 送 与 应 答 帧 内 容发送S T X A D D R“0 6”C R C E T X1 字节 2 字节 2 字节 2 字节 1 字节应答S T X A D D R 亮度调节方式 显示亮度 C R C E T X1 字节 2 字节 1 字节 A S C I I 码 2 字节 A S C I I 码 2 字节 1 字节示例发送：0 2 3 0 3 1 3 0 3 6 8 D 7 C 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 6 帧类型“0 6”0 x 8 D 0 x 7 C 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 3 0 3 0 3 0 A 0 D 0 0 3D B 3 2/T 3 3 1 3 2 0 1 79表 1 0 查 询 调 节 方 式 和 显 示 亮 度 发 送 与 应 答 帧 内 容（续）字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 亮度调节方式 0，自动调节0 x 3 0 0 x 3 0 显示亮度“0 0”0 x A 0 0 x D 0 帧校验 C R C0 x 0 3 帧尾 E T X7.6.2 亮 度 调 节 方 式 为 1 字 节 A S C I I 码，0 代 表 自 动 调 节；1 代 表 手 动 调 节。7.6.3 显 示 亮 度 为 2 字 节 A S C I I 码，范 围 为“0 0”“3 1”,“0 0”表 示 最 暗，“3 1”表 示 最 亮。7.7 查 询 时 间查 询 时 间 的 发 送 与 应 答 帧 内 容 应 符 合 表 1 1 规 定，并 按 表 1 1 规 定 的 顺 序 发 送 完 整 的 信 息。表 1 1 查 询 时 间 的 发 送 与 应 答 帧 内 容发送S T X A D D R“0 7”C R C E T X1 字节 2 字节 2 字节 2 字节 1 字节应答S T X A D D R Y E A R M O N T H D A Y H O U R M I N U T E S E C O N D C R C E T X1 字节 2 字节4 字节A S C I I 码2 字节A S C I I 码2 字节A S C I I 码2 字节A S C I I 码2 字节A S C I I 码2 字节A S C I I 码2 字节 1 字节示例发送：0 2 3 0 3 1 3 0 3 7 9 D 5 D 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 7 帧类型“0 7”0 x 9 D 0 x 5 D 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 3 2 3 0 3 1 3 7 3 0 3 5 3 0 3 6 3 1 3 1 3 4 3 7 3 1 3 0 F 8 4 D 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 2 0 x 3 0 0 x 3 1 0 x 3 7 0 x 3 0 0 x 3 5 0 x 3 00 x 3 6帧数据“2 0 1 7 0 5 0 6”，指日期为 2 0 1 7.5.60 x 3 1 0 x 3 1 0 x 3 4 0 x 3 7 0 x 3 1 0 x 3 0 帧数据“1 1 4 7 1 0”，指时间为 1 1:4 7:1 00 x F 8 0 x 4 D 帧校验 C R C0 x 0 3 帧尾 E T X7.8 设 置 时 间D B 3 2/T 3 3 1 3 2 0 1 71 07.8.1 设 置 时 间 的 发 送 与 应 答 帧 内 容 应 符 合 表 1 2 规 定，并 按 表 1 2 规 定 的 顺 序 发 送 完 整 的 信 息。表 1 2 设 置 时 间 的 发 送 与 应 答 帧 内 容发送S T X A D D R“0 8”Y E A R M O N T H D A Y H O U R M I N U T E S E C O N D C R C E T X1 字节 2 字节 2 字节4 字节A S C I I 码2 字节A S C I I 码2 字节A S C I I 码2 字节A S C I I 码2 字节A S C I I 码2 字节A S C I I 码2 字节 1 字节应答S T X A D D R 执行结果 C R C E T X1 字节 2 字节 1 字节 A S C I I 码 2 字节 1 字节示例发送：0 2 3 0 3 1 3 0 3 8 3 2 3 0 3 1 3 7 3 0 3 5 3 0 3 5 3 1 3 3 3 5 3 2 3 0 3 0 7 6 4 1 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 8 帧类型“0 8”0 x 3 2 0 x 3 0 0 x 3 1 0 x 3 7 0 x 3 0 0 x 3 5 0 x 3 0 0 x 3 5 帧数据“2 0 1 7 0 5 0 5”，指日期为 2 0 1 7.5.50 x 3 1 0 x 3 3 0 x 3 5 0 x 3 2 0 x 3 0 0 x 3 0 帧数据“1 3 5 2 0 0”，指时间为 1 3:5 2:0 00 x 7 6 0 x 4 1 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 3 0 C 5 5 2 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 执行结果 0，执行成功0 x C 5 0 x 5 2 帧校验 C R C0 x 0 3 帧尾 E T X7.8.2 执 行 结 果 为 1 字 节 A S C I I 码，执 行 成 功 返 回 0，失 败 返 回 1。7.9 下 载 文 件7.9.1 下 载 文 件 的 发 送 与 应 答 帧 内 容 应 符 合 表 1 3 规 定，并 按 表 1 3 规 定 的 顺 序 发 送 完 整 的 信 息。表 1 3 下 载 文 件 的 发 送 与 应 答 帧 内 容发送S T X A D D R“0 9”文件名 文件指针偏移 C R C E T X1 字节 2 字节 2 字节 不定长 4 字节 2 字节 1 字节应答S T X A D D R 文件内容 C R C E T X1 字节 2 字节 不定长 2 字节 1 字节示例发送：0 2 3 0 3 1 3 0 3 9 7 0 6 C 6 1 7 9 2 E 6 C 7 3 7 4 0 0 0 0 0 0 0 0 F 9 D 6 0 3D B 3 2/T 3 3 1 3 2 0 1 71 1表 1 3 下 载 文 件 的 发 送 与 应 答 帧 内 容（续）字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 0 x 3 9 帧类型“0 9”0 x 7 0 0 x 6 C 0 x 6 1 0 x 7 9 0 x 2 E 0 x 6 C0 x 7 3 0 x 7 4文件名“p l a y.l s t”0 x 0 0 0 x 0 0 0 x 0 0 0 x 0 0 文件指针偏移 0，4 字节 1 6 进制数，即 0 x 0 0 0 0 0 0 0 00 x F 9 0 x D 6 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 5 b 7 0 6 c 6 1 7 9 6 c.5 4 6 5 7 8 7 4 0 d 0 a 6 3 8 f 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 5 b 0 x 7 0 0 x 6 c 0 x 6 1 0 x 7 9 0 x 6 c.0 x 5 4 0 x 6 5 0 x 7 8 0 x 7 4 0 x 0 d 0 x 0 a帧数据 文件内容0 x 6 3 0 x 8 f 帧校验 C R C0 x 0 3 帧尾 E T X7.9.2 下 载 文 件 是 指 中 心 控 制 机 从 可 变 信 息 标 志 下 载 文 件。7.9.3 文 件 名 为 不 定 长 A S C I I 码 字 符 串，文 件 指 针 偏 移 为 4 字 节 十 六 进 制 数，先 发 高 位 字 节，后 发 低位 字 节。注：下载文件时，如文件长度超过2 0 4 8 字节，需把文件分割成每段为 2 0 4 8 字节的若干段，依次接收。组帧时，文件指 针 偏 移 从 0 开 始，每 帧 依 次 加 2 0 4 8，即 为：0 x 0 0 0 0 0 0 0 0，0 x 0 0 0 0 0 8 0 0，0 x 0 0 0 0 1 0 0 0，当 中 心 控 制 机 收 到 文件内容为0 2 0 4 7 字节的一帧时，表示文件下载完毕。7.1 0 上 传 文 件7.1 0.1 上 传 文 件 的 发 送 与 应 答 帧 内 容 应 符 合 表 1 4 规 定，并 按 表 1 4 规 定 的 顺 序 发 送 完 整 的 信 息。表 1 4 上 传 文 件 的 发 送 与 应 答 帧 内 容发送S T X A D D R“1 0”文件名 分隔符 文件指针偏移 文件内容 C R C E T X1 字节 2 字节 2 字节 不定长 1 字节 4 字节 不定长 2 字节 1 字节应答S T X A D D R 执行结果 错误信息 C R C E T X1 字节 2 字节 1 字节 A S C I I 码 不定长 2 字节 1 字节示例发送：0 2 3 0 3 1 3 1 3 0 6 2 6 D 7 0 2 F 6 A 3 0 3 1 2 E 6 2 6 D 7 0 2 B 0 0 0 0 0 0 0 0 4 2 4 D 3 61 B E 8 0 0 0 0 0 0.0 0 0 0 0 0 D 6 5 5 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D RD B 3 2/T 3 3 1 3 2 0 1 71 2表 1 4 上 传 文 件 的 发 送 与 应 答 帧 内 容（续）字段 注释0 x 3 1 0 x 3 0 帧类型“1 0”0 x 6 2 0 x 6 D 0 x 7 0 0 x 2 F 0 x 6 A 0 x 3 00 x 3 1 0 x 2 E 0 x 6 2 0 x 6 D 0 x 7 0文件名“b m p/j 0 1.b m p”0 x 2 B 分隔符0 x 0 0 0 x 0 0 0 x 0 0 0 x 0 0 文件指针偏移 0，4 字节 1 6 进制数，即 0 x 0 0 0 0 0 0 0 00 x 4 2 0 x 4 D 0 x 3 6 0 x 1 B 0 x E 8 0 x 0 00 x 0 0 0 x 0 0.0 x 0 0 0 x 0 0 0 x 0 0帧数据 文件内容0 x D 6 0 x 5 5 帧校验 C R C0 x 0 3 帧尾 E T X应答：0 2 3 0 3 1 3 0 C 5 5 2 0 3字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1 地址 A D D R0 x 3 0 执行结果 0，执行成功0 x C 5 0 x 5 2 帧校验 C R C0 x 0 3 帧尾 E T X7.1 0.2 上 传 文 件 是 指 中 心 控 制 机 把 文 件 上 传 给 可 变 信 息 标 志。7.1 0.3 文 件 名 为 不 定 长 A S C I I 码 字 符 串；分 隔 符 为 1 字 节 固 定 0 x 2 B，表 示 文 件 名 的 结 束；文 件 指 针偏 移 为 4 字 节 十 六 进 制 数，先 发 高 位 字 节，后 发 低 位 字 节。注：上传文件时，如文件长度超过2 0 4 8 字节，需把文件分割成2 0 4 8 字节的若干段（最后一段为0 2 0 4 7 字节），每段依次发送。组帧时，文件指针偏移从0 开始，每帧依次加2 0 4 8，即为：0 x 0 0 0 0 0 0 0 0，0 x 0 0 0 0 0 8 0 0，0 x 0 0 0 0 1 0 0 0，如文件长度正好为2 0 4 8 的整数倍，最后也需发送文件内容为0 字节的一帧。7.1 0.4 不 同 的 文 件，其 命 名 和 格 式 也 不 同，具 体 文 件 命 名 和 格 式 见 附 录 A。7.1 0.5 执 行 结 果 为 1 字 节 A S C I I 码，执 行 成 功 返 回 0，错 误 信 息 长 度 为 0 字 节，失 败 返 回 1，错 误信 息 为 不 定 长 A S C I I 码 字 符 串。7.1 1 系 统 重 启7.1 1.1 系 统 重 启 的 发 送 与 应 答 帧 内 容 应 符 合 表 1 5 规 定，并 按 表 1 5 规 定 的 顺 序 发 送 完 整 的 信 息。表 1 5 系 统 重 启 的 发 送 与 应 答 帧 内 容发送S T X A D D R“1 1”C R C E T X1 字节 2 字节 2 字节 2 字节 1 字节应答S T X A D D R 执行结果 C R C E T X1 字节 2 字节 1 字节 A S C I I 码 2 字节 1 字节示例发送：0 2 3 0 3 1 3 1 3 1 C E A A 0 3D B 3 2/T 3 3 1 3 2 0 1 71 3表 1 5 系 统 重 启 的 发 送 与 应 答 帧 内 容（续）字段 注释0 x 0 2 帧头 S T X0 x 3 0 0 x 3 1
