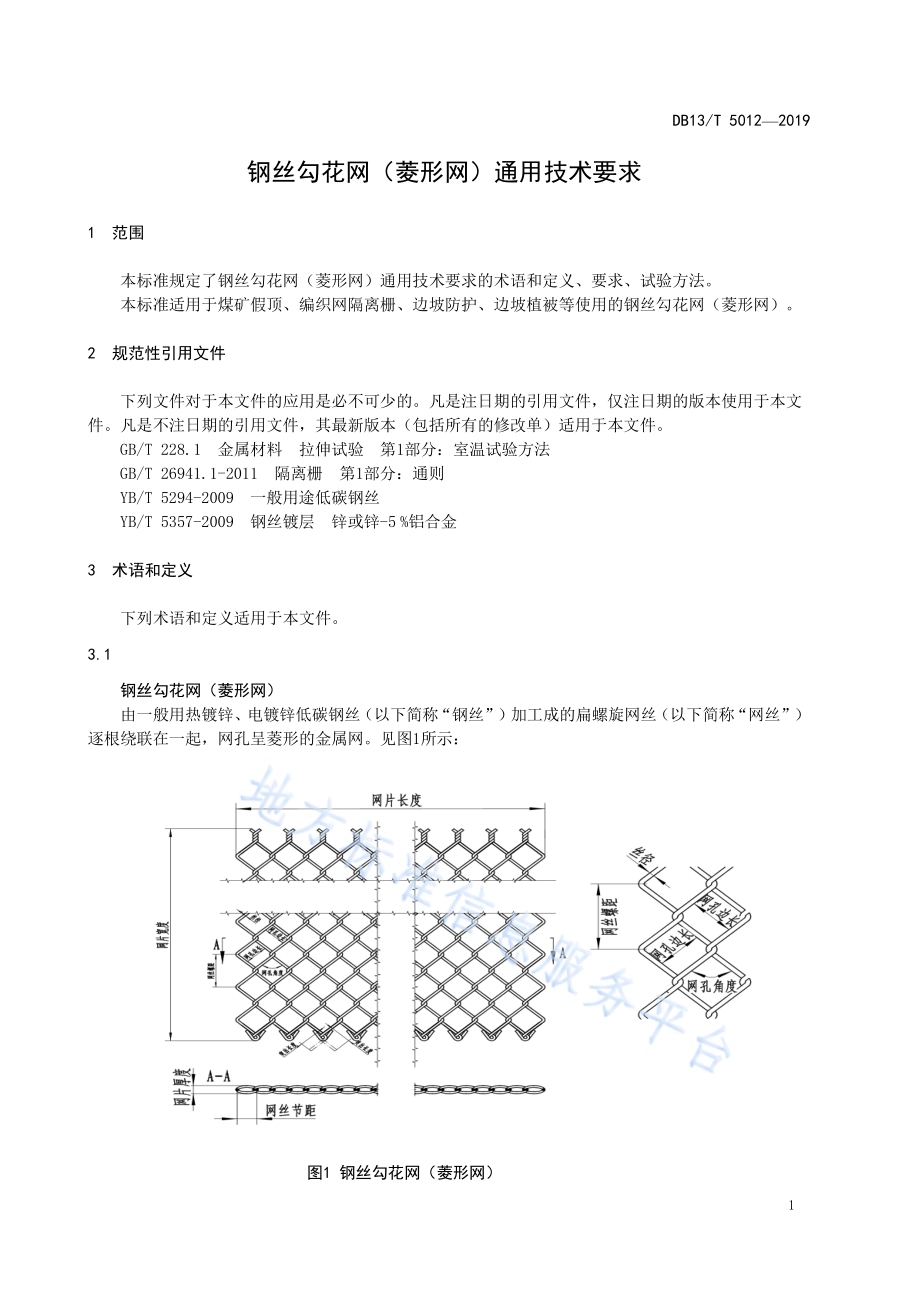

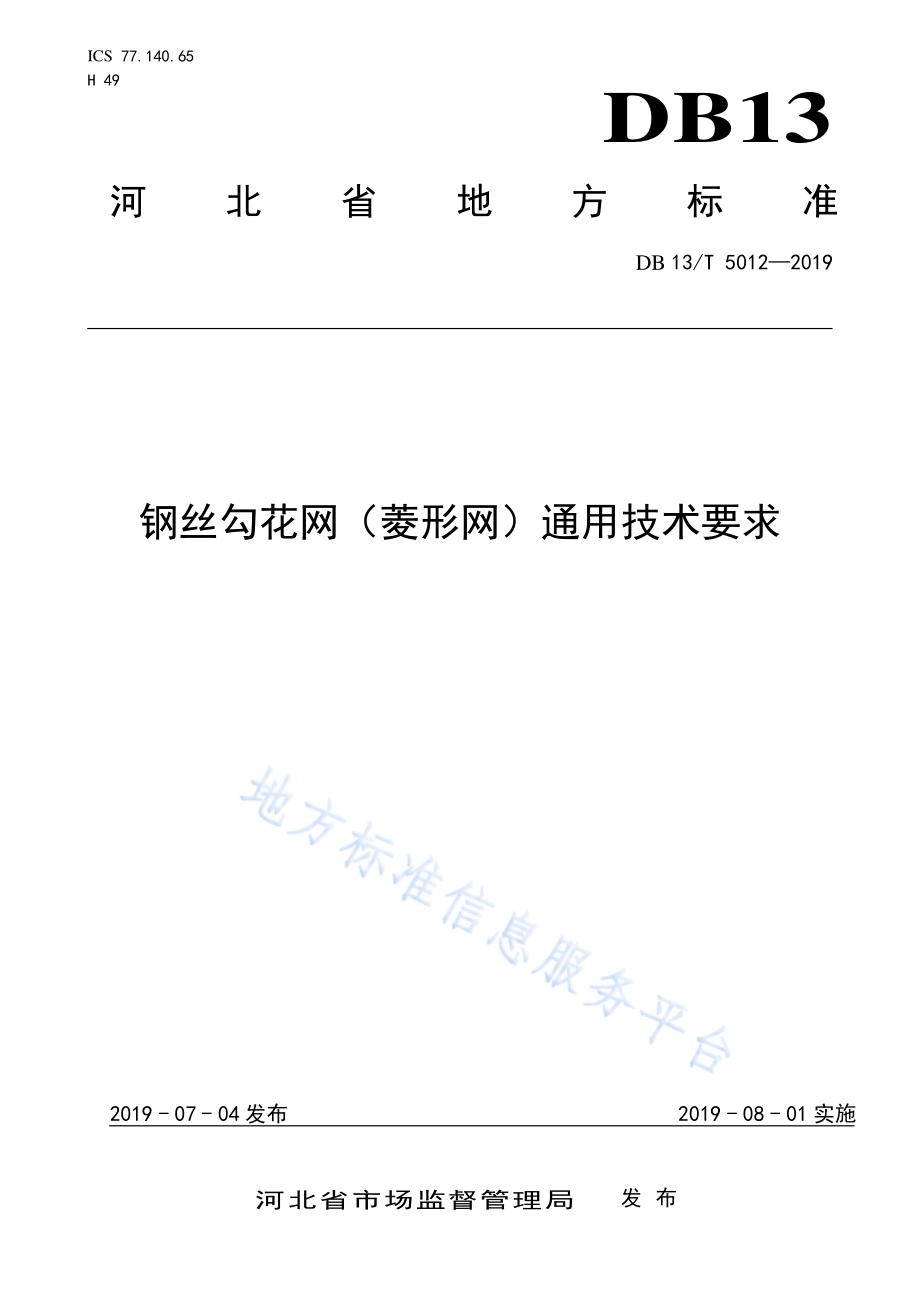

ICS 77.140.65 H 49 DB13 河北省地方标准 DB 13/T 50122019 钢丝勾花 网（菱形 网）通用 技术要求 2019-07-04 发布 2019-08-01 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5012 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规格 起草。本标准 提出 单位：衡 水市 市场监 督管 理局。本标准 起草 单位：安 平县 顺威丝 网机 械制 造有 限公 司、安 平县 诺安 丝网 机械 厂、河 北省 丝网 产 品监督检 验中 心。本标准 主要 起草 人：靳小 保、崔 士梅、闫 明。DB13/T 5012 2019 1 钢 丝勾花 网（菱形 网）通 用技术要 求 1 范围 本标准 规定 了钢 丝勾 花网（菱形 网）通用 技术 要求 的术语 和定 义、要求、试 验方法。本标准 适用 于煤 矿假 顶、编织网 隔离 栅、边坡 防护、边坡 植被 等使 用的 钢丝 勾花网（菱 形 网）。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本使 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 228.1 金 属材 料 拉伸试 验 第1 部分：室 温 试验方 法 GB/T 26941.1-2011 隔离栅 第1部 分：通则 YB/T 5294-2009 一 般用 途低碳 钢丝 YB/T 5357-2009 钢 丝镀 层 锌 或锌-5%铝合 金 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 钢丝勾 花网（菱 形网）由一般 用热 镀锌、电镀 锌 低碳钢 丝（以 下简 称“钢 丝”）加 工成 的扁 螺旋 网丝（以下简 称“网 丝”）逐根绕 联在 一起，网 孔呈 菱形的 金属 网。见图1所示：图1 钢 丝勾 花网（菱 形网）DB13/T 5012 2019 2 3.2 钢丝勾 花网（菱 形网）隔 离栅 钢丝勾 花网（菱 形网）隔 离栅，由钢 丝勾 花网（菱 形网）网 片 钢丝 和张 力钢 丝组成，共 用三 根 张力钢丝，将 钢丝 勾花 网（菱形网）串 连成 整体，底 部一根 靠近 地面，顶 部一 根靠近 网边，底 部为 弯 边样式，顶部 为拧 边样 式。3.3 钢丝盘 用于编 织勾 花网（菱 形网）的整 盘原 料丝。3.4 网丝 由钢丝 加工 成的 横剖 视呈 扁圆型 的螺 旋丝。3.5 咬痕 网丝在 成型 时，模具 对原 料丝表 面造 成的 划痕。3.6 丝径 加工网 丝所 用钢 丝的 直径。3.7 网孔边 长 网丝围 成的 菱形 孔在 网片 平面上 单边 的投 影长 度。3.8 网孔角 度 网片中 相邻 网丝 形成 的网 孔投影 到平 面上，两 根网 丝投影 边的 夹角。3.9 网丝螺 距 单根螺 旋网 丝单 个螺 旋的 投影到 平面 上的 长度。3.10 网丝节 距 单根螺 旋网 丝横 剖视 的长 轴方向 两圆 心的 距离。3.11 网片厚 度 网丝横 剖视 外缘 短轴 方向 的距离。DB13/T 5012 2019 3 3.12 网片长 度 网片在 自然 伸展 状态 下垂 直于网 丝轴 线方 向网 片两 端间的 最大 距离。3.13 网片宽 度 网片在 自然 伸展 状态 下沿 网丝轴 向方 向网 片两 侧间 的最大 距离。3.14 突出长 度 网片两 侧边 最外 一排 铰点 到网丝 末端 的长 度。3.15 网片平 面度 网片在 自然 伸展 状态 下放 于水平 面上，局 部翘 起的 最大高 度。4 分类及 型号 表示 方法 4.1 分类 按网片 锁边 形式 分类 见图2 图5。图2 双弯边 图 3 双拧 边 DB13/T 5012 2019 4 图4 一边 弯边 另 一边拧 边 图5 不锁边 4.2 型号表 示方 法 网丝螺 距，单位 为毫 米（mm）网 丝节 距，单位 为毫 米（mm）网 片钢 丝 直径，单位 为毫 米（mm）钢 丝勾 花 网（菱 形网）代 号 示例：代号GH-3.5-160-80 表 示钢丝直径 3.5 mm，网丝节距160 mm，网丝螺距80 mm 的钢 丝勾花网（菱形网）。4.3 代号分 配表 表 1 代号 分配 表 代号 名称 适用锁边形式 GH 钢丝勾花网（菱形网）图 2 图 5 GL 钢丝勾花网（菱形网）隔离栅 图 4 ZH 煤矿支护采用网 图 2、图 3 FH 边坡防护网 图 5 4.4 丝径与 网孔 边长 的组 合。如表 2 所示：DB13/T 5012 2019 5 表2 丝 径与 网孔 边长 的 组合 单位：mm 丝径 网孔边长 20 30 40 50 60 70 80 100 125 150 160 6.00 5.00 4.50 4.00 3.50 3.00 2.80 2.50 2.20 1.80 1.30 注：“”表示优先选用 组合。4.5 网片规 格见 图6 4.5.1 网片宽 度0.6 m 4.0 m。4.5.2 网孔角 度通 常 为90，其 他角度 须注 明见 图 7。4.5.3 网片厚 度 14 mm 25 mm。4.5.4 其他规 格与 用户 协商 确定。图6 网 片规 格 DB13/T 5012 2019 6 说明：B 网片宽度 L 网片长度 图7 网孔 角度 不是 90 示 意图 5 技术要 求 5.1 材料要 求 5.1.1 加工勾 花网（菱 形网）用 钢丝应 符 合 YB/T 5294 标 准要求。5.1.2 钢丝镀 层应 符 合 YB/T 5357 标准 要求。5.1.3 丝径的 允许 偏差 应符 合 表3 的要 求。表 3 丝径 的允 许偏 差 单位：mm 丝径 允许偏差 1.30 0.03 1.80 DB13/T 5012 2019 7 表 3 丝径 的允 许偏 差（续）单位：mm 丝径 允许偏差 2.20 2.50 0.04 2.80 3.00 3.50 0.05 4.00 4.50 5.00 6.00 5.1.4 钢丝盘 不得 有紊 乱的 线圈。5.2 加工 方式 要求 钢丝勾 花网（菱 形网）应 符合本 标准 要求，并 按照 规定程 序批 准的 图样 和技 术文件 采用 纵向 编 织制造。5.3 偏差范 围 5.3.1 网片长 度允 许下 偏差 为 0，上偏 差不 大于 一个 节距。5.3.2 网片宽 度允 许下 偏差 为 0，上偏 差不 大于 一个 网孔 的长度。5.3.3 网片厚 度允 许偏 差为 1 mm。5.3.4 网孔边 长允 许偏 差为 3%。5.3.5 网丝 螺 距允 许偏 差为 1%。5.3.6 网丝节 距允 许偏 差为 1 mm 5.3.7 网孔角 度允 许偏 差为 3。5.3.8 网片平 面度 不大 于 20 mm。5.3.9 网片突 出长 度应 大于 网孔 边长 的 1/3。5.4 检验要 求 5.4.1 网丝不 得有 影响 使用 的咬 痕，因 加工 造成 的钢 丝抗 拉强度 降低 率不 得大 于 10%。5.4.2 网片宽 度范 围内 的每 根钢 丝必须 由一 根完 整网 丝构 成，中 间不 得有 接头。5.4.3 网片的 两侧 边必 须锁 好，中间不 得有 漏锁，锁 好的 网仍能 保证 相邻 网丝 转动 灵活。DB13/T 5012 2019 8 6 试验方 法 6.1 将网片 放在 平整 光滑 的平 面上，两 人用 力拉 开后 慢 慢松手，使网 片处 于自 然 伸展状 态，然 后进 行网片长 度、网片 宽度、网 片厚度、网 片平 面度、网 孔边长、网 丝螺 距、网丝 节距、突出 长度、网 孔 角度的测 量，每项 至少 测量 三次，取算 术平 均值，读 数精确 到 1 mm。6.1.1 网片两 侧及 中部 各测 一次，读数 精确 到 1 mm。6.1.2 网片宽 度两 端及 中部 各测 一次，读数 精确 到 1 mm。6.1.3 网片厚 度用 量 程 0 mm 200 mm，精度 不低 于 0.10 mm 的量 具测 量。6.1.4 网片平 面度 用量 程 0 mm 200 mm，精 度不 低于0.10 mm 的量 具测 量，分别 测量 翘起处 的高 度，取其最 大值。6.1.5 网孔边 长用 钢卷 尺测 量，每次沿 孔边 方向 取连 续 的10 个 网孔 的总 长，读数 精 确到 1 mm，然后按式（1）计算：dSs 10(1)式中：s 网孔 边长，mm；S 测量 长度，mm；d 丝径，mm。6.1.6 网丝螺 距用 钢卷 尺测 量，每次量 取 10 个 螺距 的一 段 网丝的 长度，读 数精 确 到1 mm，然 后按 式（2）计算：%10010 Ll(2)式中：l 网丝 螺距，mm；L 测量 长度，mm；6.1.7 网丝节 距用 钢卷 尺测 量，每次量 取 10 根 网丝 的网 片 长度（参见 图 8），读数 精确 到1 mm，然后按式（3）计 算：图 8 网丝 节距 测量 示意 图 DB13/T 5012 2019 9 d102d Tt(3)式中：t 网丝 节距，mm；T 测量 长度，mm；d 丝径，mm。6.1.8 突出长 度用 钢卷 尺测 量，目测法 选最 短的 测量，读 数精确 到 1 mm。6.2 镀锌、咬痕、锁 边情 况及 有无脱 扣等 外观 质量 用目 测法检 验。6.3 取原料 钢丝（未 经编 织过）和编 织成 型的 网丝，要 求两者 出自 同一 钢丝 盘且 长度 为 100 mm，在精度不 低于 1%的拉 力试 验机上 测试，直至 拉断，分 别记录 数值，然后 按式（4）计 算钢 丝强 度降 低率。%100 PF P(4)式中：钢丝 强度 降低 率，mm；P 钢丝 拉断 力，kN；F 网丝 拉断 力，kN；_
