公路涵洞通道用复合钢波纹涵管通用技术要求DB13／T 2585-2017.pdf

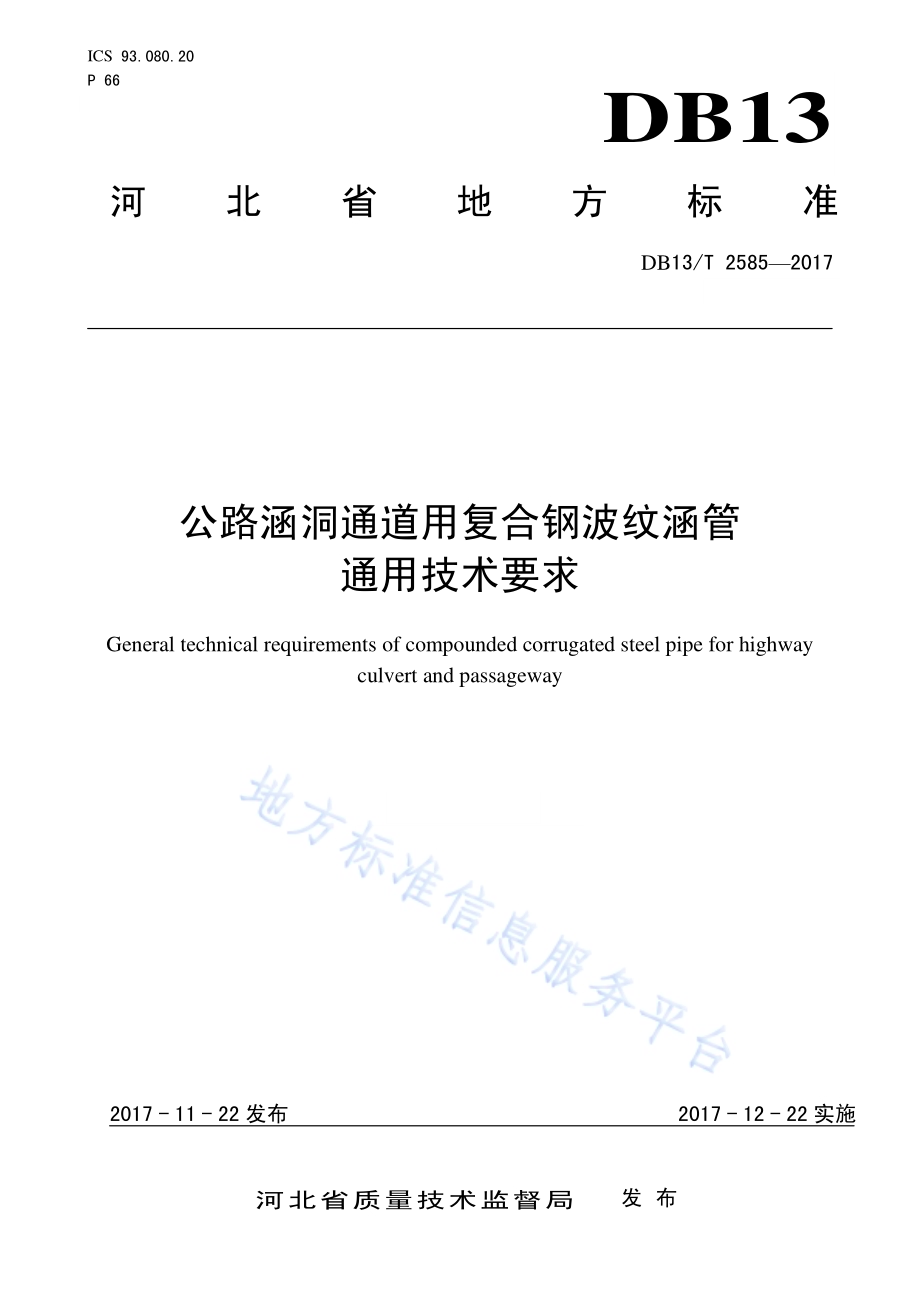

ICS 93.080.20 P 66 DB13 河北省地方标准 DB13/T 2585 2017 公路涵洞 通道用复 合钢波纹 涵管 通用技术 要求 General technical requirements of compounded corrugated steel pipe for highway culvert and passageway 2017-11-22 发布 2017-12-22 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2585 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由 衡 水市 质量 技术 监督局 提出。本标准 由河 北省 工程 橡胶 标准化 技术 委员 会归 口。本标准 起草 单位：河 北易 德利橡 胶制 品有 限责 任公 司、中 国交 建、河北 省交 通规划 设计 院、中 国铁道科 学研 究院、东 南大 学、中 交第 一公 路勘 察设 计研究 院有 限公 司、中交 第二公 路勘 察设 计研 究 院有限公 司、国家 工程 橡胶 产品质 量监 督检 验中 心、邯郸市 华威 公路 设计 咨询 有限公 司。本标准 主要 起草 人：杨宁、周剑 峰、李华 维、王 涛、石立 杨、鲍卫 刚、朱 冀 军、张 国清、高 进科、李志聪、苏 广和、王 朝杰、王京 力、朱中 华、张磊、安风 华、赵伟 娟、马伟 斌、付 兵先、万 水、梁 养辉、余 顺新、李 红、王淑 兰、张 梦琪、张 保忠、张 钰伯、葛永 善。DB13/T 2585 2017 II 引 言 本标准 的发 布机 构提 请注 意，声 明符 合本 文件 时，可能涉 及“5.1 结构、7.1.4 防 腐材 料”与专利号为ZL 201621143924.8 一种 复合 耐磨 防腐 加强 型波纹 钢构 件 相关 的专 利的使 用。本标准 的发 布机 构对 于该 专利的 真实 性、有效 性和 范围无 任何 立场。该专利 持有 人已 向本 标准 的发布 机构 保证，他愿 意同 任何申 请人 在合 理且 无歧 视的条 款和 条件 下，就专利 授权 许可 进行 谈判。该专 利持 有人 的声 明己 在本标 准的 发布 机构 备案。相关 信息 可以 通过 以 下联系方 式获 得：专利持 有人 姓名：河 北易 德利橡 胶制 品有 限责 任公 司 地址：河北 省衡 水市 滨湖 新区魏 屯镇 魏齐 路108 号 邮编：053200 请注意 除 上 述专 利外，本 标准的 某些 内容 仍可 能涉 及专利。本 标准 的发 布机 构不承 担识 别这 些 专利的责 任。DB13/T 2585 2017 1 公路涵洞 通道用 复合钢波 纹涵管 通用技术 要求 1 范围 本标准 规定 了公 路涵 洞通 道用复 合钢 波纹 涵管 的 产 品规格、型 号、规格 系列 与尺寸 偏差、技 术 要求、试 验方 法、检验 规则。本标准 适用 于公 路涵 洞通 道用复 合钢 波纹 涵管。铁 路、水 利、建筑、市 政等 行业用 波形 钢板 构 造物可参 照执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于 本 文件。GB/T 228.1 金 属材 料拉 伸试验 第1部 分：室温 试 验方法 GB/T 699 优质 碳素 结构 钢 GB/T 700 碳素 结构 钢 GB/T 709 热轧 钢板 和钢 带的尺 寸、外形、重 量及 允许偏 差 GB/T 791 公路 涵洞 通道 用波纹 钢管（板）GB/T 1231 钢 结构 用高 强 度大六 角头 螺栓、大 六角 螺母、垫圈 技术 条件 GB/T 1725 色 漆、清漆 和 塑料不 挥发 物含 量的 测定 GB/T 2411 塑 料和 硬度 橡 胶使用 硬度 计测 定压 痕硬 度（邵 氏硬 度）GB/T 3274 碳 素结 构钢 和 低合金 结构 钢 热 轧厚 钢板 和钢带 GB/T 5237.5 铝合 金建 筑 型材 第5 部分：氟 碳漆 喷 涂型材 GB/T 10125 人 造气 氛腐 蚀试验 盐雾 试验 GB/T 12467.1 金属 材料 熔焊质 量要 求 第1 部分;质量要 求相 应等 级的 选择 准则 GB/T 16777 建 筑防 水涂 料试验 方法 GB/T 23446 喷 涂聚 脲防 水涂料 JB/T 3223 焊 接材 料质 量 管理规 程 TB 10212 铁路 钢桥 制造 规范 ASTM D638 塑料 的拉 伸性 能的标 准试 验方 法（Standard Test Method for Tensile Properties of Plastics）ASTM D4541 用 便携 式粘 附力测 定仪 测定 涂层 脱落 强度的 标准 试验 方法（Standard Test Method for Pull-Off Strength of Coatings Using Portable Adhesion Testers）3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 钢波纹 板件 corrugated steel plate section 钢板经 环向 加工 制成 的具 有一定 曲面 的波 纹板 件。DB13/T 2585 2017 2 3.2 圆形钢 波纹 管 annular corrugated steel pipe 钢板或 钢带 经加 工制 成的 圆形钢 波纹 管。3.3 钢波纹 板件 长度 length of corrugated steel plate section 曲面钢 波纹 板件 的弧 长。3.4 钢波纹 板件 宽度 width of corrugated steel plate section 曲面钢 波纹 板件 的投 影宽 度。3.5 波距 wave pitch 钢波纹 管（板）相邻 两个 波峰之 间的 距离。3.6 波高 wave depth 钢波纹 管（板）波峰 与波 谷之间 的垂 直高 度。3.7 转角半 径 fillet radius 波峰、波 谷 处内 圆半 径。3.8 板厚 plate thickness 钢波纹 管（板）的厚 度（不含涂 层）。3.9 圆管直 径 inner diameter 从钢波 纹圆 管内 量测 的波 谷之间 的内 圆直 径。3.10 跨径 span 钢波纹 管（板）桥涵 安装 成形后 水平 方向 对应 波谷 之间的 最大 距离。3.11 覆盖土 层soil cover 从钢波 纹管（板）桥 涵结 构顶点（波 峰）到路 面结 构层底 面处 的回 填材 料。3.12 最小填 土厚 度 minimum depth of soil cover DB13/T 2585 2017 3 能够保 证钢 波纹 管（板）桥涵稳 定性 和发 挥土-结 相 互作用 的覆 盖土 层厚 度的 最小值。3.13 柔度系数 flexibility factor 管节适 应运 输、吊装、安 装时的 刚度，用 单位 长度 管（板）壁 的惯 性矩 表示。4 符号 下列符 号适 用于 本文 件：E 钢 的弹 性模 量，单位 为兆帕（MPa）；d波 高，单位 为毫 米（mm）；l 波距，单 位为 毫米（mm）；r转 角半 径，单位 为毫 米（mm）；t钢 板厚 度，单位 为毫 米（mm）；D圆 形整 装钢 波纹 涵管 直 径，单 位为 毫米（mm）；FF管 节的 柔度 系数，单 位为毫 米每 牛顿（mm/N）；I涵洞 通 道单 位长 度管（板）壁 的 惯 性矩，单 位为 四次方 毫米 每毫 米（mm4/mm）；Lp 管 节长 度，单位 为毫 米（mm）；Lc 钢 波纹 管件 长度，单 位为毫 米（mm）；Lw 钢 波纹 管件 宽度，单 位为毫 米（mm）；S分 片拼 装钢 波纹 涵管 的 跨径，单 位 为毫 米（mm）；p拼 装端 面错 位(mm)；h 最小 填 土高 度，单位 为毫米（mm）；H 最大 填 土高 度，单位 为毫米（mm），见图1。图1 填土高 度示 意图 5 产品结 构、规格 和型 号 DB13/T 2585 2017 4 5.1 结构 公路涵 洞通 道用 钢波 纹涵 管从内 到外 共三 层结 构，外层高 分子 聚合 物，中间 层钢波 纹板 是结 构 主体，内 层高 分子 聚合 物，见图2。图2 公路涵 洞通 道用 钢波 纹涵 管 结构 示意 图 5.2 产品规 格 5.2.1 公路涵 洞通 道用 钢波 纹涵 管按形 状分 为圆 形整 装钢 波纹涵 管和 分片 拼装 钢波 纹板组 成的 涵 管，见图3 图4。图3 圆形整 管公 路涵 洞通 道用 钢波纹 涵管 图4 分片拼 装公 路涵 洞通 道用 钢波纹 涵管 5.2.2 公路涵 洞通 道用 钢波 纹涵 管布置 孔径 与斜 交角 如下：直径或 跨径：1.0m，1.5m，2.0m，2.5m，3.0m，4m，5m，6m，8m；斜交角：0，5，10，15，20，25，30，35，40，45。DB13/T 2585 2017 5 5.3 型号 型号表 示方 法如 下：示例1：直径2000mm、壁厚3mm，波形为200 x55mm，圆形整装钢波纹涵 管，表示为YDLFH-D2000 x 3-200 x55。示例2：跨径8000mm、壁厚7mm，波形为380 x140m，拼装钢波纹涵管，表示为YDLFH-S8000 x 7-380 x140。6 产品规 格系 列与 尺寸 偏差 6.1 公路涵 洞通 道用 钢波 纹涵 管波形 示意 见 图5，波形 尺寸规 格应 符合 表 1 的规 定。图5 波形示 意 表1 公路涵 洞通 道用 钢波 纹涵 管的波 形尺 寸规 格 单位：mm 分类 波距 l 波高 d 壁厚 t 转角半径 r 适用直径D 或跨径S 圆形整装钢波纹涵管 125 25 2.0 6.5 50 500 2000 200 55 3.08.0 53 1250 2000 分片拼装钢波纹涵管 200 55 3.08.0 53 2000 8000 300 110 3.0 10.0 70 3000 15000 380 140 3.0 10.0 76 5000 18000 6.2 异型钢 波纹 圆管 拼装 椭圆 形、拱 形、马蹄 形，根据 工程需 求确 定尺 寸及 连接 方式。DB13/T 2585 2017 6 7 技术要 求 7.1 材料 7.1.1 主体结 构材 料 7.1.1.1 公路涵 洞通 道用 复合 钢波 纹涵管 原材 料采 用低 碳钢，其性 能应 符 合 GB/T 699、GB/T 700 要求，屈 服强 度不 小 于235MPa。7.1.1.2 公路涵 洞通 道用 复合 钢波 纹涵管 所用 钢板、钢 带，其尺寸、外 形、重量 及允 许偏差 应符 合GB/T 709 的规 定。7.1.2 连接件 7.1.2.1 连接件 采用 扭剪 型高 强度 螺栓、螺 母，强 度等 级不 低 于 8.8 级，其 性能 指标 应符 合 GB/T 1231的要求。7.1.2.2 高强度 螺栓、螺 母规 格 为M20，螺栓 长度 宜为30mm 60mm。7.1.3 密封材 料 管节及 钢波 纹板 之间 应采 取密封 措施，密 封材 料可 采用天 然橡 胶、氯丁 橡胶、聚乙 烯泡 沫或 耐 候密封胶。7.1.4 防腐材 料 防腐材 料选 用具 有防 腐性、耐磨 性、耐冲 击性、附 着性、耐砂 浆性 及不 透水 性，无 毒、无害、绿色环保 的高 分子 聚合 物材 料。高分子 聚合 物材 料采 用环 氧树脂 类材 料、聚氨 酯类 材料或 聚脲 类材 料的 一种。高分子 聚合 物性 能指 标应 符合表2的 规定。表2 高分子 聚合 物 物 理性 能 序号 项目 要求 1 硬度（邵D）62 5 2 拉伸强度（MPa）20 3 断裂伸长率（%）35 4 弯曲弹性模量（MPa）600 5 撕裂强度（kN/m）90 6 耐磨性（mg）10.0 7 耐冲击性（kg m）0.6 8 不挥发物含量（%）98 9 耐砂浆性 24h 涂层表面无异常 10 不透水性 0.3MPa，30min，不透水 DB13/T 2585 2017 7 7.2 加工 7.2.1 公路涵 洞通 道用 钢波 纹涵 管尺寸 允许 偏差 应符 合 表3 的规 定。表3 公路涵 洞通 道用 钢波 纹涵 管尺寸 允许 偏差 序 号 项 目 允 许 偏 差 1 钢板厚度t(mm)GB/T 709 2 波距 l(mm)2.5 3 波高d(mm)2.5 4 管节长度Lp(%)2 5 直径D 或跨径S(%)2 6 波纹管件长度Lc(%)1 7 波纹管件宽度Lw(%)1 8 拼装端面错位p(mm)5 7.2.2 环形钢 波纹 圆管 7.2.2.1 公路涵 洞通 道用 复合 钢波 纹涵管 环形 圆管 每节 的长 度由吊 装、运输、安 装条 件确定。7.2.2.2 公路涵 洞通 道用 复合 钢波 纹涵管 环形 圆管（1000mm D2000mm）整体 采用 承 插式连 接（见图 6），管 节连 接处 均匀 布设单 排螺 栓孔，孔 位、孔距根 据设 计确 定。相互 两节波 纹钢 管连 接孔 应对应，环向 搭接 的重 叠部 分 边缘至 最外 缘螺 栓孔 距离 应大 于 50mm。加工 时，根 据设计 的弧 长、波 形参 数等确定 螺栓 孔位。7.2.2.3 焊接成 型，不应 有气 孔、裂纹、夹渣 及飞 溅物 等缺 陷。图6 公路涵 洞通 道用 复合 钢波 纹涵管 环形 圆管 7.2.3 分片拼 装 DB13/T 2585 2017 8 7.2.3.1 钢波纹 管长 度和 宽度 根据 钢板尺 寸及 吊装、运 输、拼装条 件确 定。7.2.3.2 钢波纹 管件 拼装 时，板件 之间应 采用 搭接，并 用高 强度螺 栓连 接，不应 采用 焊接。板件 环 向搭接的 重叠 部分 边缘 至最 外缘螺 栓孔 距离 应大 于 50mm（见 图7）轴向 搭接 螺栓 孔边缘 距离 视波 距大 小，符合设 计要 求。图7 公路涵 洞通 道用 复合 钢波 纹涵管 拼装 7.3 防腐 7.3.1 高分子 聚合 物喷 涂前 钢波 纹管表 面应 进行 抛丸 除锈 处理，钢表 面处 理的 最低 等级为 Sa2.5。7.3.2 防腐涂 层物 理性 能应 符合 表 4 的 规定。表4 防腐涂 层 物 理性 能 序号 项目 要求 1 附着力（MPa）9 2 铜离子加速乙酸盐雾实验 300h 涂层无气泡、无撕裂、无 锈蚀、无剥落 7.3.3 公路涵 洞通 道用 复合 钢波 纹涵管 表面 喷涂 高分 子聚 合物，厚度 不小 于 1.0mm。7.4 刚度 7.4.1 采用环 形波 纹钢 圆管 管节 时，应 具有 足够 的刚 度。管节的 刚度 用柔 度系 数 FF 表示。管节的 柔度 系 数FF 可 按由 公式（1）计算 确定。2SFF=EI（1）式中：S-管 直径 或管 拱跨 径（mm）；DB13/T 2585 2017 9 E-土 的弹 性模 量（MPa）；I-波 纹钢 截面 惯性 矩（mm4/mm）。7.4.2 管节柔 度系 数 FF 应 符合 表 5 规 定。表5 柔度系 数 FF 值 断面形状 直径D 或跨径S（mm）波距 l（mm）波高d（mm）柔度系数FF（mm/N）开槽后回填法 路堤直接填筑法 圆管 D 1000 68 13 0.245 0.245 圆管 1000 D 1500 68 13 0.342 0.245 圆管 各种直径 75 25 0.342 0.188 圆管 各种直径 125 25 0.342 0.188 圆管 各种直径 150 50 0.114 0.114 拱形 各种直径 150 50 0.171 注：对于管拱与拱形钢波纹埋置式结构，FF最大容许值可适当放 大：1.管拱：FF 1.5 等代直径圆 管的 FF。2.拱：FF 1.3 等代直径圆管 的 FF。7.5 外观质 量 公路涵 洞通 道用 复合 钢波 纹涵管 构件 的外 观质 量应 符合表6的 规定。表6 公路涵 洞通 道用 复合 钢波 纹涵 管 构件 的外 观质 量 序号 项目 要求 1 切口 平直，无明显锯齿状 2 内外壁涂层 色泽均匀，表面平滑，无滴 瘤，允许有不明显色差，破 裂、剥落、孔洞，外露钢板可进行补涂 8 试验方 法 8.1 钢材 屈服强 度和 延伸 率的 测试 按 GB/T 228.1 规定 进行。8.2 连接件 按GB/T 1231 规 定进 行。8.3 高分子 聚合 物 8.3.1 硬度的 测试 按GB/T 2411 规定进 行。DB13/T 2585 2017 10 8.3.2 拉伸强 度及 断裂 伸长 率的 测试 按 ASTM D638 规 定进 行。8.3.3 撕裂强 度及 不透 水性 的测 试按 GB/T 16777 规 定进 行。8.3.4 耐磨性 及耐 冲击 性的 测试 按 GB/T 23446 规定 进行。8.3.5 不挥发 物含 量的 测试 按 GB/T 1725 规 定进 行。8.3.6 耐砂浆 性的 测试 按 GB/T 5237.5 规定 进行。8.4 钢波纹 管和 板件 规格和 尺寸 检验 用符 合要 求的计 量器 具进 行。8.5 防腐 8.5.1 附着力 的测 试 按 ASTM D4541 规 定进 行。8.5.2 铜离子 加速 乙酸 盐雾 实验 按 GB/T 10125 规定 进行。8.6 高分子 聚合 物喷 涂 涂层厚 度用 涂层 测厚 仪进 行检测。8.7 焊缝质 量 用 目测 方法。8.8 外观质 量、均匀 性 按 目测 方法 进行。9 检验规 则 9.1 检验分 类 9.1.1 产品检 验包 含出 厂检 验和 型式检 验。9.1.2 每批产 品交 货前 应进 行出 厂检验。9.1.3 有下列 情况 之一 时，应进 行型式 检验：a)新产品 投产 或老 产品 转厂 生产的 试制 定型 鉴定；b)正式生 产后，生 产设 备、结构、材料、工 艺有 改变，影响 产品 性能 时；c)停产一 年以 上，恢复 生产 时；d)正常生 产时，每 二年 进行 一次型 式检 验；e)用户提 出要 求时；f)国家质 量监 督机 构要 求时。9.2 检验项 目及 要求 出厂检 验和 型式 检验 项目 应符合 表7 的要 求。DB13/T 2585 2017 11 表7 出厂检 验和 型式 检验 项目 要求 检验项目 技术 要求 试验方法 出厂检验 型式检验 检验频次 材料 7.1.1 8.1 每批 7.1.2 8.2 每批 7.1.4 8.3 每批 尺寸偏差 7.2.1 8.4 每50 管节钢波纹圆管或每 100 片钢波纹板抽取一件 防腐 7.3.1、7.3.2 8.5 每批 涂层厚度 7.3.3 8.6 每批 焊缝 7.2.2.3 8.7 100%外观质量 7.5 8.8 100%注：“”表示进行该项检验，“”表示为 不进行该项检验。9.3 结果判 定 9.3.1 出厂检 验时，当检 验项 目 中有不 合格 项，应 取双 倍 试样对 不合 格项 进行 复检，复 检后 仍 有 不合格，则 该批 产品 为不 合格。9.3.2 型式检 验项 目全 部合 格，则该批 产品 为合 格。当 检 验项目 中有 不合 格项，应 取双倍 试样 对不 合格项进 行复 检，复检 后仍 有不合 格，则该 批产 品为 不合格。_
