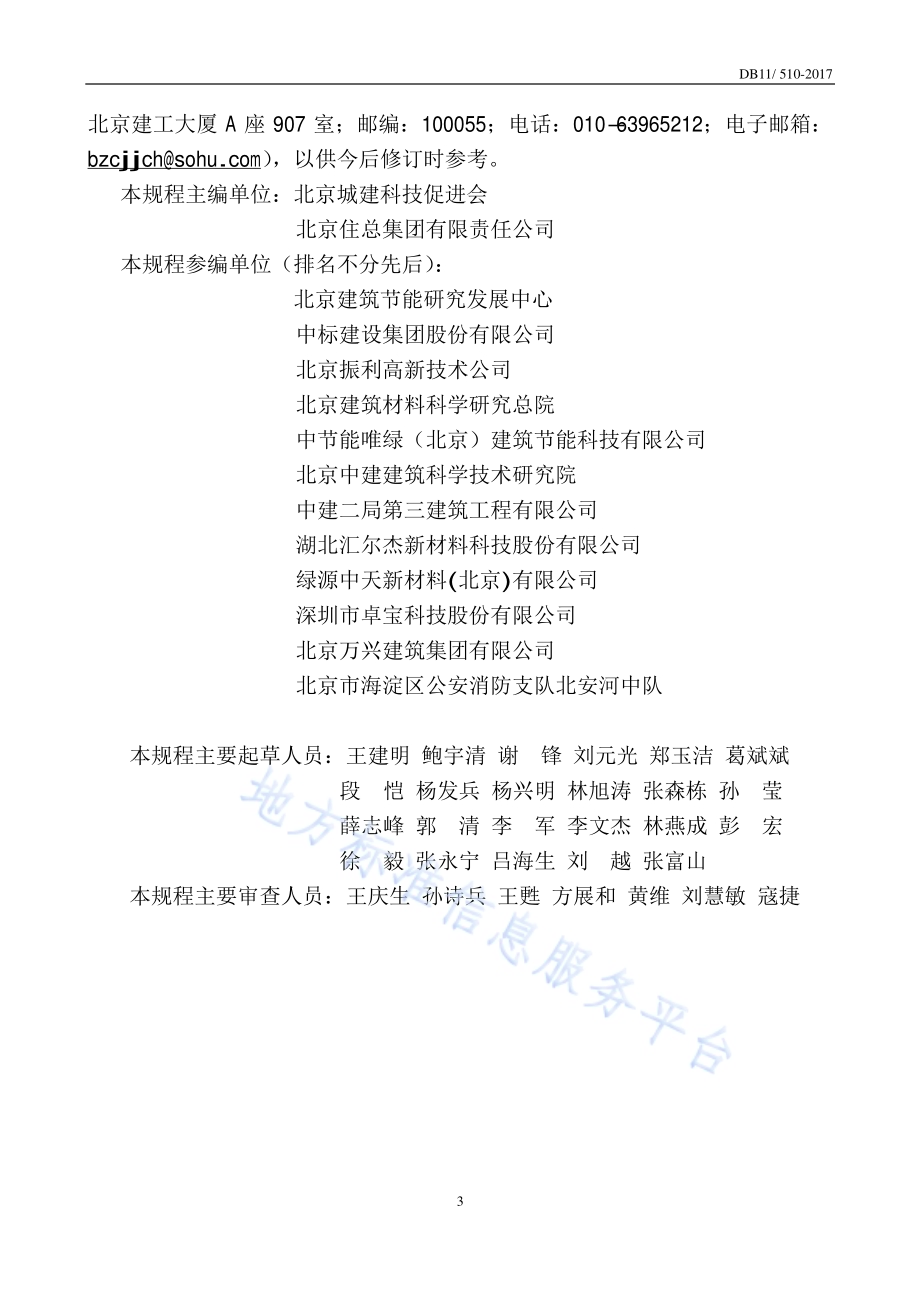

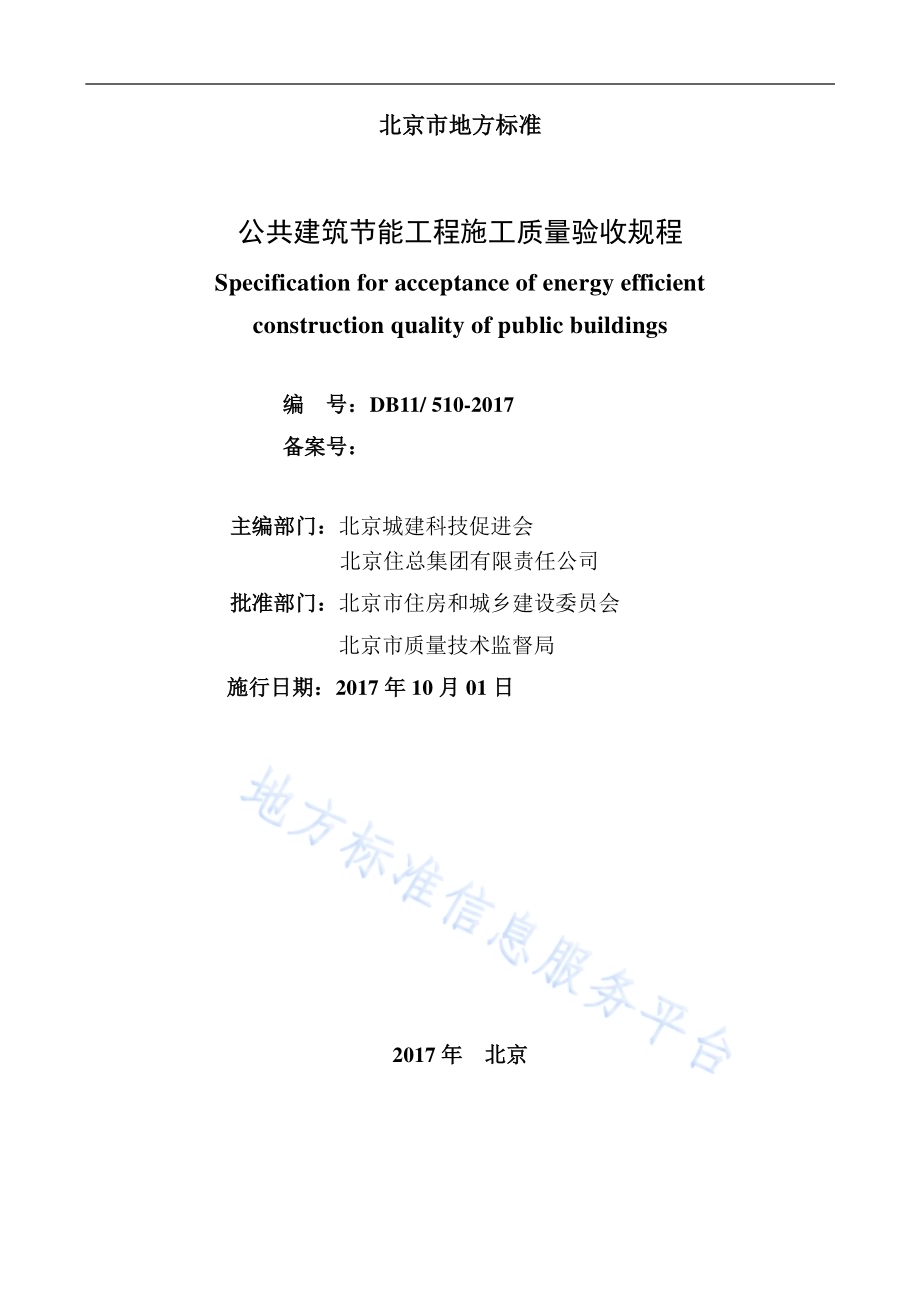

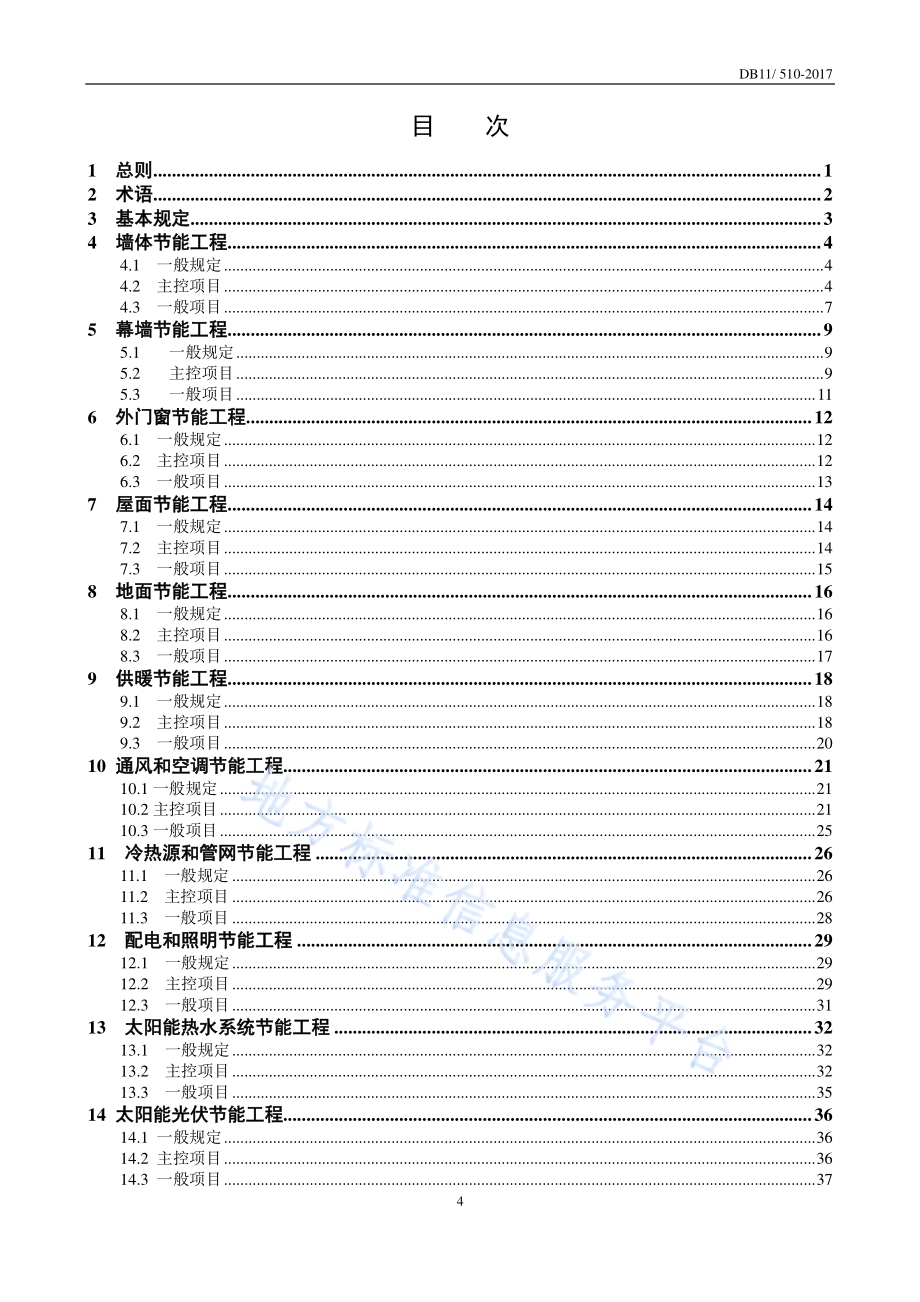

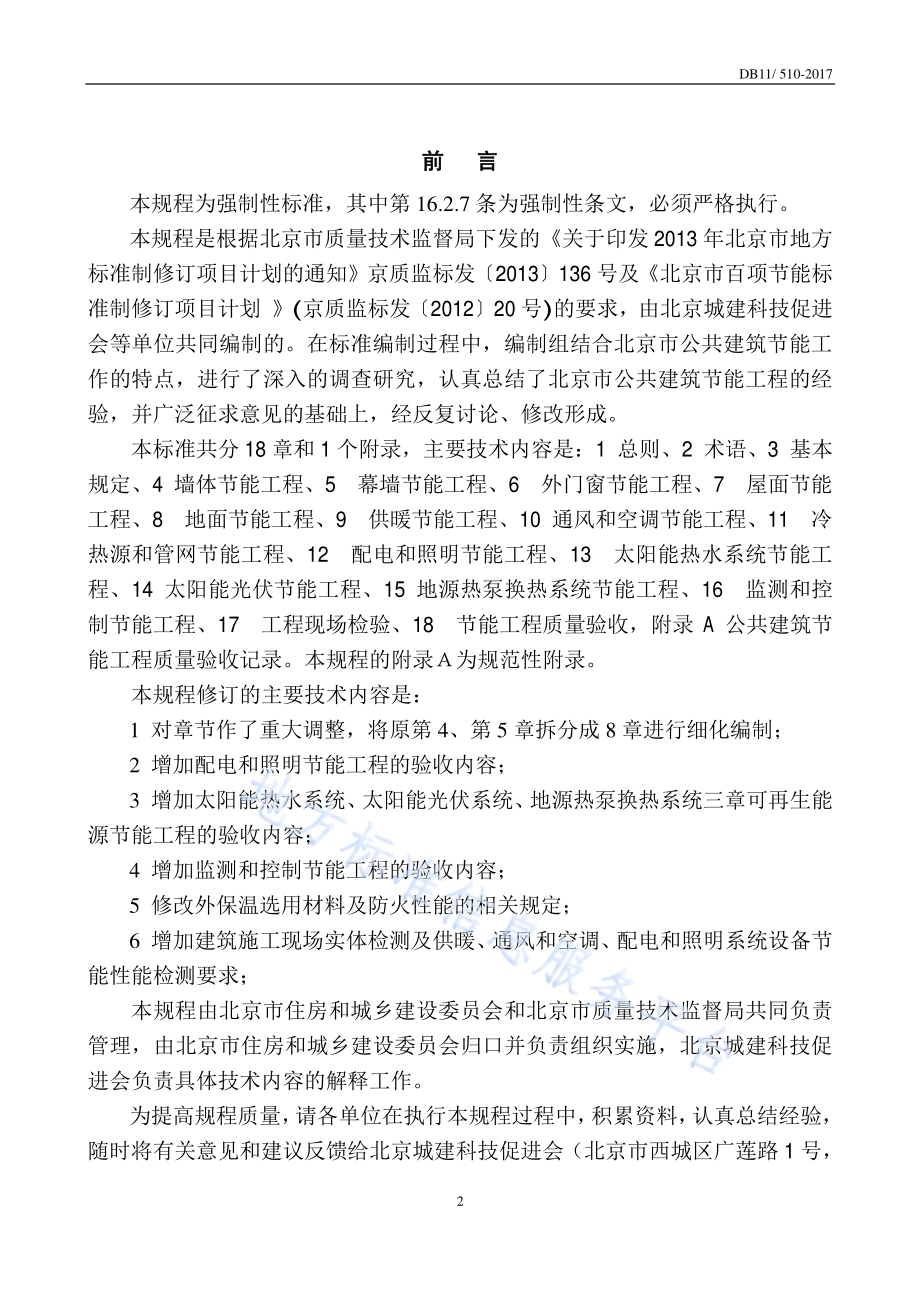

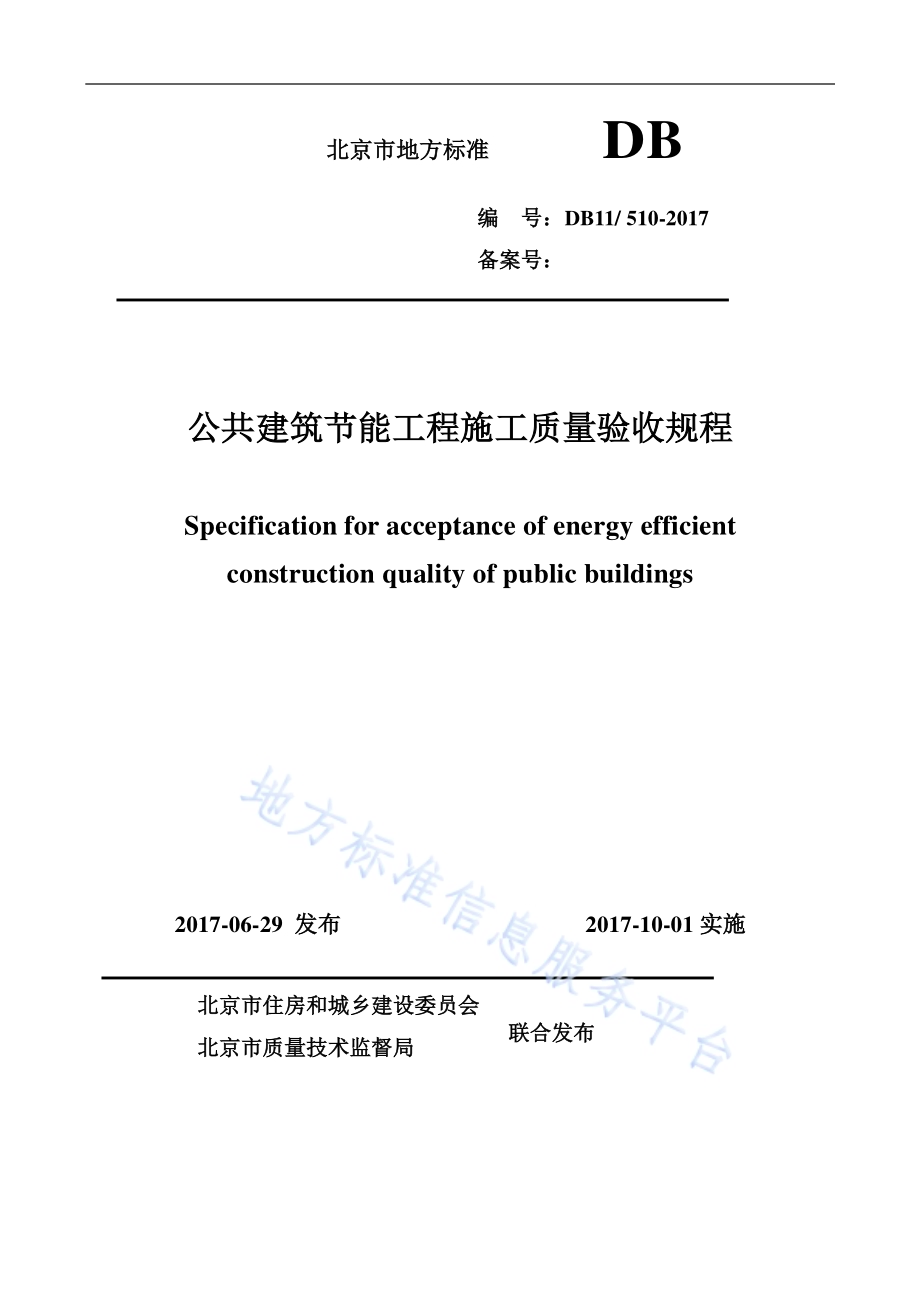

北京市地方标准 DB 编 号：DB11/510-2017 备案号：公共建筑节能工程施工质量验收规程 Specification for acceptance of energy efficient construction quality of public buildings 2017-06-29 发布 2017-10-01实施 北京市住房和城乡建设委员会 北京市质量技术监督局 联合发布 北京市地方标准 公共建筑节能工程施工质量验收规程 Specification for acceptance of energy efficient construction quality of public buildings 编 号：DB11/510-2017 备案号：主编部门：北京城建科技促进会 北京住总集团有限责任公司 批准部门：北京市住房和城乡建设委员会 北京市质量技术监督局 施行日期：2017年 10月 01日 2017年 北京 DB11/510-2017 2 前 言 本规程为强制性标准，其中第 16.2.7条为强制性条文，必须严格执行。本规程是根据北京市质量技术监督局下发的关于印发 2013年北京市地方标准制修订项目计划的通知京质监标发 2013 136号及北京市百项节能标 准制修订项目计划(京质监标发 2012 20号)的要求，由北京城建科技促进会等单位共同编制的。在标准编制过程中，编制组 结合 北京市公共建 筑 节能 工作 的 特点，进行 了深入 的 调查研究，认真 总 结了 北京市公共建 筑 节能 工 程的 经验，并广泛征 求 意见 的 基础上，经反复讨论、修 改形成。本标准共 分 18章 和 1个附录，主 要技术 内容 是：1 总 则、2 术 语、3 基 本规 定、4 墙体 节能 工 程、5 幕墙 节能 工 程、6 外门窗 节能 工 程、7 屋面 节能工 程、8 地 面 节能 工 程、9 供暖 节能 工 程、10 通 风 和 空调 节能 工 程、11 冷热源 和 管网 节能 工 程、12 配电 和 照明 节能 工 程、13 太阳 能 热水系统 节能 工程、14 太阳 能 光伏 节能 工 程、15 地 源热泵换热系统 节能 工 程、16 监 测 和 控制节能 工 程、17 工 程 现场检验、18 节能 工 程质量 验收，附录 A 公共建 筑 节 能 工 程质量 验收记录。本规程的 附录 为规 范 性 附录。本规程修订的 主 要技术 内容 是：1 对章 节 作了重大调整，将原 第 4、第 5章拆分成 8章 进行 细化 编制；2 增加 配电 和 照明 节能 工 程的 验收内容；3 增加 太阳 能 热水系统、太阳 能 光伏系统、地 源热泵换热系统 三 章 可再生 能 源 节能 工 程的 验收内容；4 增加 监 测 和 控 制节能 工 程的 验收内容；5 修 改外 保温选用材料 及 防火 性能的 相 关规 定；6 增加 建 筑 施 工现场 实 体检测 及 供暖、通 风 和 空调、配电 和 照明系统 设 备 节 能性能 检测 要求；本规程由北京市住房和城乡建设委员会和北京市质量技术监督局共同 负 责管 理，由北京市住房和城乡建设委员会 归口 并 负 责组 织实施，北京城建科技促进会 负 责 具 体 技术 内容 的 解释 工作。为 提高 规程质量，请各 单位在执行本规程过程中，积累资料，认真 总 结经验，随时 将 有关 意见 和建 议 反 馈给 北京城建科技促进会（北京市 西 城 区 广 莲路 1号，DB11/510-2017 3 北京建 工大 厦 A座 907室；邮 编：100055；电 话：010-63965212；电 子邮箱：），以 供 今后 修订 时参考。本规程 主 编单位：北京城建科技促进会 北京住总集团有限责任公司 本规程 参 编单位（排名不 分 先后）：北京建 筑 节能 研究 发 展 中 心 中标建设集团 股份 有限公司 北京 振利高新 技术公司 北京建 筑 材料 科 学 研究 总 院 中节能 唯绿（北京）建 筑 节能科技有限公司 北京中建建 筑 科 学 技术 研究 院 中建 二 局第 三 建 筑工 程有限公司 湖 北 汇尔杰新材料 科技 股份 有限公司 绿 源 中 天新材料(北京)有限公司 深 圳 市 卓宝 科技 股份 有限公司 北京 万兴 建 筑 集团有限公司 北京市 海淀区 公 安消防支队 北 安河 中 队 本规程 主 要 起草人 员：王 建 明 鲍 宇清 谢 锋 刘元 光 郑玉洁 葛斌斌 段 恺 杨 发 兵 杨 兴 明 林旭涛 张森栋 孙 莹 薛志峰 郭 清 李 军 李 文 杰 林燕 成 彭 宏 徐 毅 张永宁 吕 海生 刘 越 张富山 本规程 主 要 审 查 人 员：王 庆 生 孙诗兵 王 甦 方 展 和 黄维 刘慧敏 寇捷 DB11/510-2017 4 目 次 1 总则.1 2 术语.2 3 基本规定.3 4 墙体节能工程.4 4.1 一般 规 定.4 4.2 主控 项目.4 4.3 一般 项目.7 5 幕墙节能工程.9 5.1 一般 规 定.9 5.2 主控 项目.9 5.3 一般 项目.11 6 外门窗节能工程.12 6.1 一般 规 定.12 6.2 主控 项目.12 6.3 一般 项目.13 7 屋面节能工程.14 7.1 一般 规 定.14 7.2 主控 项目.14 7.3 一般 项目.15 8 地面节能工程.16 8.1 一般 规 定.16 8.2 主控 项目.16 8.3 一般 项目.17 9 供暖节能工程.18 9.1 一般 规 定.18 9.2 主控 项目.18 9.3 一般 项目.20 10 通风和空调节能工程.21 10.1一般 规 定.21 10.2主控 项目.21 10.3一般 项目.25 11 冷热源和管网节能工程.26 11.1 一般 规 定.26 11.2 主控 项目.26 11.3 一般 项目.28 12 配电和照明节能工程.29 12.1 一般 规 定.29 12.2 主控 项目.29 12.3 一般 项目.31 13 太阳能热水系统节能工程.32 13.1 一般 规 定.32 13.2 主控 项目.32 13.3 一般 项目.35 14 太阳能光伏节能工程.36 14.1 一般 规 定.36 14.2 主控 项目.36 14.3 一般 项目.37 DB11/510-2017 5 15 地源热泵换热系统节能工程.38 15.1 一般 规 定.38 15.2 主控 项目.38 15.3 一般 项目.40 16 监测和控制节能工程.41 16.1 一般 规 定.41 16.2 主控 项目.41 16.3 一般 项目.45 17 工程现场检验.46 17.1 围护 结 构 现场 实 体检验.46 17.2 系统 节能性能 检测.46 18 节能工程质量验收.49 附录 A 公共建筑节能工程质量验收记录.51 本标准用词说明.54 引用标准名录.55 条文说明.56 DB11/510-2017 6 Contents 1 General provisions.1 2 Terms.2 3 Basic requirements.3 4 Energy saving for outer wall project.4 4.1 General requirements.4 4.2 Dominant items.4 4.3 General items.7 5 Energy saving for curtain wall project.9 5.1 General requirements.9 5.2 Dominant items.9 5.3 General items.11 6 Energy saving for out doors and windows project.12 6.1 General requirements.12 6.2 Dominant items.12 6.3 General items.13 7 Energy saving for roof project.14 7.1 General requirements.14 7.2 Dominant items.14 7.3 General items.15 8 Energy saving for orther parts of building envelope project.16 8.1 General requirements.16 8.2 Dominant items.16 8.3 General items.17 9 Energy saving for heating system project.18 9.1 General requirements.18 9.2 Dominant items.18 9.3 General items.20 10 Energy saving for ventilation and air conditioning system project.21 10.1 General requirements.21 10.2 Dominant items.21 10.3 General items.25 11 Energy saving for heat source and outdoor pipe network project.26 11.1 General requirements.26 11.2 Dominant items.26 11.3 General items.28 12 Energy saving for power distribution and illumination system project.29 12.1 General requirements.29 12.2 Dominant items.29 12.3 General items.31 13 Energy saving for solar water heating system project.32 13.1 General requirements.32 13.2 Dominant items.32 13.3 General items.35 14 Energy saving for ground source heat pump heat transfor system project.36 14.1 General requirements.32 14.2 Dominant items.36 14.3 General items.37 15 Energy saving for ground source heat pump heat transfor system project.36 DB11/510-2017 7 15.1 General requirements.36 15.2 Dominant items.36 15.3 General items.40 16 Energy saving for monitoring and control project.41 16.1 General requirements.41 16.2 Dominant items.41 16.3 General items.40 17 Construction site inspection.41 17.1 Physical inspection for building envelope project.46 17.2 System energy saving performance inspection.46 18 Construction quality acceptence for energy saving project.49 Appendix A Acceptance records for construction quality of energy saving project.51 Explanation of wording in this standard.54 List of normative standards.55 Clause explanation.56 DB11/510-2017 1 1 总则 1.0.1 为 贯彻国家 和北京市节能 政策，控 制公共建 筑 节能 工 程 施 工 质量，统 一 验收 标准，制 定 本规程。1.0.2 本规程 适 用 于北京地 区新 建、改 建、扩 建公共建 筑 节能 工 程 施 工 质量 验收。1.0.3 北京地 区 公共建 筑 的节能 工 程，除应符 合 本规程的规 定外，尚应符 合 国家 和北京市 现行 相 关标准的规 定。DB11/510-2017 2 2 术语 2.0.1 公共 建筑节能工程 energy efficiency construction of public buildings 对 公共建 筑 的 围护 结 构、及 供暖、通 风 和 空调、冷热源 和 管网、配电 和 照明、监 测 和 控制、太阳 能 热水、太阳 能 光伏、地 源热泵换热系统 等 所 进行的节能设计、施 工 和 验收 等 各 项技术 工作 和 完 成 的 工 程 实 体，简称 节能 工 程。2.0.2 产品 质量 证 明 文 件 quality proof documents 随 同进 场 材料、设 备 等 一 同 提 供 的能 够证 明 其质量 状况 的文 件。通 常包括出厂 合 格 证、中文 说 明 书、型式 检验 报告 及 相 关性能 检测 报告 等。进 口 产品应包括出 入 境商品 检验合 格 证 明。2.0.3 进 场验收 site acceptance 对 进 入 施 工现场 的 材料、产品 等进行 外 观 质量 检查 和规格、型 号、技术 参 数 及 产品 质量 证 明 文 件核 查并形成 相 应 验收记录 的 活 动。2.0.4 进 场复验 site reinspection 进 入 施 工现场 的 材料、产品 等在进 场验收合 格的 基础上，按 照 相 关规 定 从 施 工现场 抽取 试样送至 有 资 质的 检测 机 构 进行 部 分 或全部 性能 参 数 检验 的 活 动。2.0.5 见 证 取样送 检 evidential test 施 工 单位在监 理 工 程 师或 建设单位 代表 见 证 下，按 照 相 关规 定 从 施 工现场 随 机抽取试样，送至 有 见 证 检测 资 质的 检测 机 构 进行 检测 的 活 动。2.0.6 现场 实 体检验 in-site inspection 在监 理 工 程 师或 建设单位 代表 的 见 证 下，对 已 经 完 成 施 工作 业 的 分 项 或 分 部 工 程，按 照相 关规 定 在 工 程 实 体上 抽取试样，在 现场 进行 检验 或送至 有 见 证 检测 资 质的 检测 机 构 进行 检验 的 活 动。简称 实 体检验 或 现场检验。3 3 基本规定 3.0.1 公共建 筑 节能 工 程的 施 工 单位 应 具备相 应 的 资 质，施 工现场 质量 管 理 应 有 相 应 的 施 工 技术标准、健全 的质量 管 理 体系、施 工 质量 控 制和 检验 制 度。3.0.2 建设单位和 施 工 单位 不 得擅自 修 改经 审 查合 格的建 筑 节能 工 程设计文 件。3.0.3 单位 工 程的 施 工 组 织 设计 应包括 节能 工 程 施 工内容。节能 工 程 施 工 前，施 工 单位 应 编制 施 工 方 案 并经 监 理 或 建设单位 审 查 批 准；应 对 施 工作 业 人 员进行技术 交底 和必要的 实 际操作 培训。3.0.4 公共建 筑 节能 工 程 使 用 的建 筑 材料 和 产品除应符 合 设计要求 外，尚应符 合 国家 和北京市有关 法 规、标准的规 定，严 禁采 用 国家 或 北京市 主管 部 门明 令淘汰 的建 筑 材料 和 产品。3.0.5 公共建 筑 节能 工 程划 分 为：墙体 节能 工 程、幕墙 节能 工 程、外门窗 节能 工 程、屋面 节 能 工 程、地 面 节能 工 程、供暖 节能 工 程、通 风 与 空 气 调 节节能 工 程、冷热源 和 管网 节能 工 程、配电 和 照明 节能 工 程、监 测 和 控 制节能 工 程、太阳 能 光热系统 节能 工 程、太阳 能 光伏系统 节 能 工 程、地 源热泵换热系统 节能 工 程等 13个分 项 工 程。各 分 项 工 程 检验 批 划 分 可参 照 国家 有 关规 范 的规 定 进行。当 特 殊 分 项 检验 批 划 分 未做 规 定 时，可 由监 理（建设）、设计、施 工 等 各 方 协 商 进行划 分。3.0.6 建 筑 节能 工 程 使 用材料 的 燃烧 性能等 级 和 防火 处 理 应符 合 设计要求，并 满足 现 行 国家标准建 筑 设计 防火 规 范 GB 50016、建 筑内 部装 修设计 防火 规 范 GB 50222等 相 关标准的要求 以 及 国家 相 关 管 理 规 定。3.0.7 节能 分 项 工 程的质量 验收 应 在 所 含 检验 批 质量 验收合 格的 基础上 进行，节能 分 部 工 程 质量 验收 应 在 分 项 工 程质量 验收合 格的 基础上 进行。节能 工 程质量 验收 应 按 下 列 要求进行：1 检验 批 质量 验收记录见 本规程 附录 A表 A.0.1；由 施 工 项目 专业 质量 检查 员 填写，监 理工 程 师（建设单位项目 专业 技术 负 责 人）组 织施 工 项目 专业 质量 检查 员等进行 验收，并 按表A.0.1记录。2 分 项 工 程质量 验收记录见 本规程 附录 A表 A.0.2；应 由监 理 工 程 师（建设单位项目 专业 技术 负 责 人）组 织施 工 项目 专业 技术、质量 负 责 人 等进行 验收，必要 时请 设计单位 相 关 专业人 员 参加，并 按表 A.0.2记录。3 单位 工 程节能 分 部 工 程 施 工 质量 验收记录见 本规程 附录 A表 A.0.3；应 由总监 理 工 程 师（建设单位项目 专业 负 责 人）组 织施 工 单位项目 经 理 和设计单位项目 负 责 人 员等进行 验收，并 按表 A.0.3记录。4 4 墙体节能工程 4.1 一般规定 4.1.1 本 章 适 用 于公共建 筑外墙、分 隔 供暖 与 不 供暖空 间隔 墙 等 墙体 节能 分 项 工 程的 施 工 质量 验收。4.1.2 墙体 节能 工 程 应 实 行 专业 化 施 工，保温 系统 材料 应 配 套 供 应，保温 系统 的 型式 检验 报告 中 应包括 外 保温 系统 耐候 性 检验内容。4.1.3 本 分 项 工 程的 检验 批 的划 分 应符 合 以 下规 定：1 采 用相 同 材料、工 艺 和 施 工 做法 的 保温 墙面，其 面 积 每 1000m2划 分 为 一 个检验 批，不 足 1000m2也 应 划 分 为 一 个检验 批；2 检验 批 的划 分 也 可 根据 与 施 工 流 程 相 一 致且 方 便 施 工 与 验收 的 原则，由 施 工 单位 与 监 理（建设）单位共同 商 定。4.1.4 工 程 施 工 过程中，应 及 时 进行质量 检查、隐蔽 工 程 验收 和 检验 批 验收，施 工 完 成 后 应进行 墙体 节能 分 项 工 程 验收。与 主体结 构 同 时施 工 的 墙体 节能 工 程，应 与 主体结 构一 同 验收。4.1.5 工 程 施 工 时,应 对 下 列部 位 或 内容 进行 隐蔽 工 程 验收，并 应 有 详 细 的文 字 记录 和必要的 图像 资料：1 保温 层 附 着 的 基 层 及其 表 面 处 理；2 保温 板粘 结 或固 定；3 被封闭 的 保温材料 厚度；4 防火 隔离带 的设 置（设计有要求 时）；5 锚固 件 安 装；6 增 强 网 铺 设；7 墙体热 桥部 位 处 理；8 预置 保温 板或预 制 保温 墙 板 的 板缝 及 构 造 节 点。4.2 主控项目 4.2.1 工 程 所 用材料 进 场 时，应 进行质量 检查 和 验收，其 品 种、规格、性能必须 符 合 设计和相 关标准的要求。检验 方 法：观 察、尺 量 检查；核 查系统 和 材料 性能 型式 检测 报告、产品 合 格 证 和 出厂 检 验 报告 等质量 证 明 文 件。检查 数 量：品 种、规格 按 进 场 批 次，每批 随 机抽取 3个 试样 进行 检查；质量 证 明 文 件应5 按 其 出厂 检验 批 进行 核 查。4.2.2 墙体 节能 工 程 所 用材料 进 场 后，应 进行 施 工现场见 证 取样 复验，结 果 应符 合 设计要求，复验 项目 见 表 4.2.2。表 4.2.2 现场见证取样复验项目 序 号 材料名 称 复验 项目 1 保 温 板 模塑 板、挤塑 板、硬泡聚氨酯 板、酚 醛泡沫 板 厚度、导 热系 数、表 观 密 度，垂直 于 板 面抗拉 强 度，燃烧 性能 岩棉 板或 岩棉 带 厚度、导 热系 数、垂直 于 表 面 的 抗拉 强 度、酸 度 系 数 玻璃棉 厚度、导 热系 数、垂直 于 表 面 的 抗拉 强 度、燃烧 性能 泡沫 水 泥 板 厚度、干密 度、导 热系 数、垂直 于 板 面 的抗拉 强 度 泡沫玻璃 板 厚度、导 热系 数、体 积 密 度、抗压 强 度、垂直 于 板 面 的 抗拉 强 度 复合 聚氨酯 板 芯 材：厚度、表 观 密 度、导 热系 数、燃烧 性能、压缩 性能 复合 板：垂直 于 板 面 方 向 的 抗拉 强 度、燃烧 性能 复合 酚醛 板 芯 材：厚度、表 观 密 度、导 热系 数、燃烧 性能 复合 板：垂直 于 板 面 方 向 的 抗拉 强 度、燃烧 性能 2 保温 砌块 传 热系 数、抗压 强 度、吸 水 率 3 保温 装 饰 板 保温 层厚度、保温 层 导 热系 数、面 密 度、抗弯荷载、拉伸 粘 结 强 度 4 防火 隔离带 保温材料 燃烧 性能、导 热系 数、吸 水 率 5 胶 粘 剂 常 温 常 态拉伸 粘 结 强 度(与 水 泥砂浆)，常温 常 态拉伸 粘 结 强 度(与 保温 板)，常 温 常 态拉伸 粘 结 强 度(与隔离带)6 抹 面 胶浆 常 温 常 态 和 浸 水 拉伸 粘 结 强 度(与 保温板)，常 温 常 态 和 浸 水 拉伸 粘 结 强 度(与隔 离带)，压折比 7 玻纤 网 耐 碱断裂 强 力、耐 碱断裂 强 力 保 留率 8 镀锌钢丝 网 锌 量 指 标、丝径、网 孔尺寸、焊 点 抗拉力 9 锚 栓 用 于 岩棉 板 薄抹 灰 抗拉承载力 标准 值 用 于 保温 装 饰 板 单 个 抗拉承载力 10 贴砌浆 料 干密 度、导 热系 数、拉伸 粘 结 强 度 11 轻 质 砂浆 干密 度、拉伸 粘 结 强 度（与 聚氨酯 复合 板）12 保温 砂浆 厚度、导 热系 数、干密 度、抗压 强 度、垂直 于 板 面 的 抗拉 强 度 检验 方 法：现场 随 机 见 证 取样送 检，核 查复验 报告。检查 数 量：同 厂家、同 品 种 产品，按 照 保温 墙面面 积，每 5000m2时 应 复验 1次，面 积不6 足 5000m2时 也 应 复验 1次。同 工 程项目、同 施 工 单位 且 同 时施 工 的 多 个 单位 工 程（群 体 建 筑），可 合并 计 算 保温 墙面 抽 检面 积。4.2.3 工 程 施 工 前 应 按 设计和 施 工 方 案 的要求 对基 层 进行 检查 或处 理，处 理后 的 基 层 应符 合 保温 层 施 工 的要求。检查 方 法：对照 设计和 施 工 方 案 观 察 检查。检验 数 量：全 数 检查。4.2.4 保温材料 与 基 层 的 粘 结 或 连接 必须 牢 固、可 靠。保温 板与 基 层 的 粘 结面 积、拉伸 粘 结强 度或 连接 方 式应符 合 设计和 相 关标准的要求。检查 方 法：以 粘 结 为 主 的 外 保温 系统，施 工 前 进行 样板 墙现场 拉伸 粘 结 强 度试 验；施 工 过程中 检查 保温 板 材 粘 结面 积 或 连接情 况。检验 数 量：每 个检验 批抽 查 不 少 于 3处。4.2.5 保温材料 的 厚度 必须 符 合 设计和 相 关标准的要求。检验 方 法：现场 尺 量、钢针插 入 或 剖开 检查。检查 数 量：每 个检验 批 应 抽 查 不 少 于 3处。4.2.6 当 墙体 节能 工 程的 保温 层采 用 预 埋 或 后 置锚固 件 固 定 时，锚固 件 种 类 和 数 量、锚固 位置 和 深 度、锚 盘 位 置 应符 合 设计和 相 关标准的要求，后 置锚固 件应 进行 锚固 力 现场 拉拔 试 验。检验 方 法：核 查 隐 检记录；观 察 检查；实 测 锚固 深 度；现场 锚固 力拉拔 检验。检查 数 量：每 个检验 批 应 抽 查 不 少 于 3处。4.2.7 抹 面 层与 保温 层或 相 邻 构 造层 必须 粘 结 牢 固，无脱 层、空 鼓，面 层 无裂 缝。检验 方 法：用 小锤 轻 击 和 观 察 检查。检查 数 量：每 个检验 批 应 抽 查 不 少 于 3处。4.2.8 当 设 置 防火 隔离带 时，其设 置 方 式、高 度、粘 结面 积 应符 合 设计和 相 关标准要求。检验 方 法：观 察 检查。检查 数 量：每 个检验 批 应 抽 查 不 少 于 3处。4.2.9 当采 用 有 机 类 保温材料 外墙外 保温 做法 时，首 层 防 护 层厚度 应 不 小 于 15mm，二 层 以上 应 不 小 于 5mm。检验 方 法：核 查 隐 检记录；现场 尺 量、钢针插 入 或 剖开 检查。检查 数 量：每 个检验 批 应 抽 查 不 少 于 3处。4.2.10 外墙 出 挑 构件 及 附墙 部 件 等 热 桥部 位，以 及 外窗 洞 口 外 侧四周 墙面，均 应 按 设计和 相 关标准要求 采取隔 断 热 桥或 保温 措 施。检验 方 法：对照 设计和 施 工 方 案 观 察 检查。检查 数 量：隔 断 热 桥 措 施 按 不 同 种 类，每种抽 查 20%，并 不 少 于 5处。4.2.11 保温 砌块砌 筑 的 墙体，应 采 用 配 套 砂浆砌 筑。砂浆 的强 度 等 级 及 导 热系 数应符 合 设计要求。砌 体 灰 缝 饱 满度 不 应 低 于 80。检验 方 法：对照 设计 检查 砂浆 品 种，用 百格 网检查 灰 缝 砂浆 饱 满度。核 查 砂浆 强 度 及 导 热系 数 试 验 报告。7 检查 数 量：砂浆 品 种 和强 度试 验 报告 全 数核 查。砂浆 饱 满度每 楼 层 的 每 个 施 工 段 至 少 抽 查 1次，每 次 抽 查 5处，每处 不 少 于 3个 砌块。4.2.12 采 用 预 制 保温 墙 板 现场 安 装 的 墙体，应符 合 下 列 规 定：1 保温 墙 板 应 有 型式 检验 报告，型式 检验 报告 中 应包括 安 装 性能的 检验；2 保温 墙 板 的 结 构 性能、热工 性能及 与 主体结 构 的 连接 方 法 应符 合 设计要求，与 主体结构 连接 必须 牢 固 可 靠；3 保温 墙 板 的 板缝处 理、构 造 节 点 及 嵌 缝做法 应符 合 设计要求；4 保温 墙 板板缝 不 得 渗漏。检验 方 法：核 查 型式 检验 报告、出厂 检验 报告、对照 设计 观 察 和 淋 水 试 验检查；核 查 隐 蔽 工 程 验收记录。检查 数 量：型式 检验 报告、出厂 检验 报告 全 数 检查；其 他 项目 每 个检验 批抽 查 5%，并 不 少 于 3 块（处）。4.2.13 当 设计要求在 墙体内 设 置隔气层 时，隔气层 的位 置、使 用 的 材料 及 构 造 做法 应符 合 设 计要求和 相 关标准的规 定。隔气层 应完 整、严 密，穿透 隔气层处 应 采取 密 封 措 施。隔气层 冷 凝 水 排 水 构 造 应符 合 设计要求。检验 方 法：对照 设计 观 察 检查，核 查 质量 证 明 文 件 和 隐蔽 工 程 验收记录。检查 数 量：每 个检验 批 应 抽 查 5 并 不 少 于 3 处。4.3 一般项目 4.3.1 基 层 应 坚 实、平 整，无 油污、脱模剂 等 妨碍 粘 结 的 附 着 物。检验 方 法：观 察 检查。检查 数 量：全 数 检查。4.3.2 保温 板 和 防火 隔离带 的 接 缝 方 法 应符 合 施 工 方 案 的要求，应 上 下 错 缝、平 整 严 密。检验 方 法：观 察 检查。检查 数 量：每 个检验 批抽 查 不 少 于 5块 保温 板 材。4.3.3 保温 板 安 装 允许偏差 应符 合 表 4.3.3的规 定。表 4.3.3 保温板安装允许偏差和检验方法 项 次 项 目 允许偏差(mm)检 查 方 法 1 表 面 平 整 4 用 2m靠尺 和 楔 形 塞 尺 检查 2 立 面 垂直 4 用 2m垂直 检测 尺 检查 3 阴、阳 角 方 正 4 用 直 角 检测 尺 检查 4 接 茬 高 差 1.5 用 直尺 和 楔 形 塞 尺 检查 检查 数 量：每 100m2抽 查 不 应 少 于 一 处，每处 不 得 小 于 10m2。4.3.4 增 强 网 应 铺 压 严 实，包 覆 于 抹 面 胶浆 中，不 得 有 空 鼓、褶皱、翘曲、外 露 等 现 象。搭 接 长 度 应符 合 规 定 要求。增 强 部 位的 增 强 网 做法 应符 合 设计和 相 关标准的要求。8 检验 方 法：观 察 检查。检查 数 量：每 个检验 批抽 查 不 少 于 5处，每处 不 少 于 2m2。4.3.5 当采 用保温 装 饰 板 外 保温 系统 时，墙体上 易碰撞 的 底层 阳 角、门窗 洞 口 及 不 同 材料 交 接 处采取 的 防 止破损措 施 应符 合 设计和 相 关标准的要求。检验 方 法：观 察 检查。检验 数 量：全 数 检查。4.3.6 当采 用 胶 粉 聚 苯颗粒 复合 型 外 保温 系统 时，保温 板 内、外 表 面 应 满 涂 配 套 的 界 面 剂。检验 方 法：观 察 检查。检验 数 量：每 个检验 批抽 查 10%，并 不 少 于 5处。4.3.7 变 形 缝 构 造处 理 和 保温 层 开 槽、开孔 及 装 饰 件 的 安 装固 定 应符 合 设计要求。检验 方 法：观 察；手扳 检查。检查 数 量：全 数 检查。4.3.8 当采 用 外墙外 保温 或 内 保温时，保温 墙面 层 的 允许偏差 和 检验 方 法 应符 合 表 4.3.8的规 定。表 4.3.8 保温墙面层的允许偏差和检验方法 项 次 项 目 允许偏差(mm)检 查 方 法 1 表 面 平 整 4 用 2m靠尺 和 楔 形 塞 尺 检查 2 立 面 垂直 4 用 2m垂直 检测 尺 检查 3 阴、阳 角 方 正 4 用 直 角 检测 尺 检查 4 分 格 缝(装 饰 线)直 线 度 4 拉 5m线，不 足 5m拉 通 线，用 钢直尺检查 检验 数 量：每 100m2抽 查 不 应 少 于 一 处，每处 不 得 小 于 10m2。9 5 幕墙节能工程 5.1 一般规定 5.1.1 本 章 适 用 于公共建 筑 中 作 为建 筑外 围护 结 构 的 各 类 透 明 和 非透 明 建 筑幕墙 的节能分 项 工 程的 施 工 质量 验收。5.1.2 附 着 于 主体结 构 上 的 隔气层、保温 层 应 在 主体结 构 工 程质量 验收合 格 后施 工。施 工过程中 应 及 时 进行质量 检查、隐蔽 工 程 验收 和 检验 批 验收，施 工 完 成 后 应 进行 幕墙 节能 分 项 工 程 验收。5.1.3 当 幕墙 节能 工 程 采 用 隔 热 型 材时，隔 热 型 材生 产厂家应 提 供 型 材 所 使 用 的 隔 热 材料 的 力 学 性能和 热 变 形 性能 试 验 报告。5.1.4 幕墙 节能 工 程 施 工 中 应 对 下 列部 位 或 项目进行 隐蔽 工 程 验收，并 应 有 详 细 的文 字 记录 和必要的 图像 资料：1 被封闭 的 保温材料 厚度 和 保温材料 的 固 定；2 幕墙 周边 与 墙体、屋面、地 面 的 接 缝处 保温、密 封 构 造；3 构 造缝、结 构 缝 保温、密 封 构 造；4 隔气层；5 热 桥部 位、断 热 节 点；6 单 元式 幕墙 板 块 间 的 保温、密 封 接 缝 构 造；7 凝 结水收 集和 排 放 构 造；8 幕墙 的通 风换 气装置；9 遮 阳 构件 的 锚固。5.1.5 幕墙 节能 工 程 使 用 的 保温材料 在 安 装 施 工 中 应 采取 防 潮、防 水 等 保 护 措 施。5.1.6 幕墙 节能 工 程 检验 批 划 分 应符 合 下 列 规 定：1 采 用相 同 材料、工 艺 和 施 工 做法 的 幕墙，每 1000m2划 分 为 一 个检验 批，不 足 1000m2也 为 一 个检验 批；2 检验 批 的划 分 也 可 根据 与 施 工 流 程 相 一 致且 方 便 施 工 与 验收 的 原则，由 施 工 单位 与 监 理 工 程 师 共同 商 定。5.2 主控项目 5.2.1 工 程 所 用材料 进 场 时，应 进行质量 检查 和 验收，其 品 种、规格、性能必须 符 合 设计和相 关标准的要求。检验 方 法：观 察、尺 量 检查；核 查 材料 性能 型式 检测 报告、产品 合 格 证 和 出厂 检验 报告10 等质量 证 明 文 件。检查 数 量：品 种、规格 按 进 场 批 次，每批 随 机抽取 3个 试样 进行 检查；质量 证 明 文 件应 按 其 出厂 检验 批 进行 核 查。5.2.2 幕墙 节能 工 程 使 用 的 材料、构件 等进 场 后，应 对 其下 列 性能进行 见 证 取样 复验：1 保温材料：导 热系 数、密 度、燃烧 性能（不 燃 材料 除 外）；2 幕墙 玻璃：可 见光 透射 比、传 热系 数、得 热系 数、中 空 玻璃密 封 性能；3 隔 热 型 材：抗拉 强 度、抗 剪 强 度；4 透 光、半透 光 遮 阳 材料 的 太阳光 透射 比、太阳光反 射 比；检验 方 法：现场 随 机 见 证 取样送 检，核 查复验 报告。检查 数 量：同 一厂家、同 品 种 产品，幕墙面 积 每 3000m2时 应 复验 1次，面 积不 足 3000m2时 也 应 复验 1次。同 一 工 程项目、同 一 施 工 单位 且 同 时施 工 的 多 个 单位 工 程，可 合并 计 算 幕墙 抽 检面 积。5.2.3 幕墙 的 气 密 性能 应符 合 设计规 定 的等 级 要求，开 启 部 分 关 闭 应 严 密。检验 方 法：观 察 及 启 闭 检查。核 查 隐蔽 工 程 验收记录、幕墙 气 密 性能 检测 报告、见 证 记录。气 密 性能 检测 试 件应包括 幕墙 的 典 型 单 元、典 型 拼 缝、典 型 可 开 启 部 分。试 件应 按 照幕墙工 程 施 工 图 进行设计。试 件 设计 应 经 建 筑 设计单位项目 负 责 人、监 理 工 程 师 同 意并 确 认。检查 数 量：核 查 全部 质量 证 明 文 件 和性能 检测 报告。现场 观 察 及 启 闭 检查 按 检验 批抽 查 30，并 不 少 于 5件（处）。应 对 一 个 单位 工 程中 面 积 超 过 1000 m2 的 每种 幕墙 均 进行 气 密 性能 检测。5.2.4 每 幅 建 筑幕墙 的 传 热系 数、遮 阳系 数、可 见光 透射 比 等节能性能 指 标 均 应符 合 设计要求。检验 方 法：核 查幕墙热工 性能计 算 书，幕墙 节 点 及
