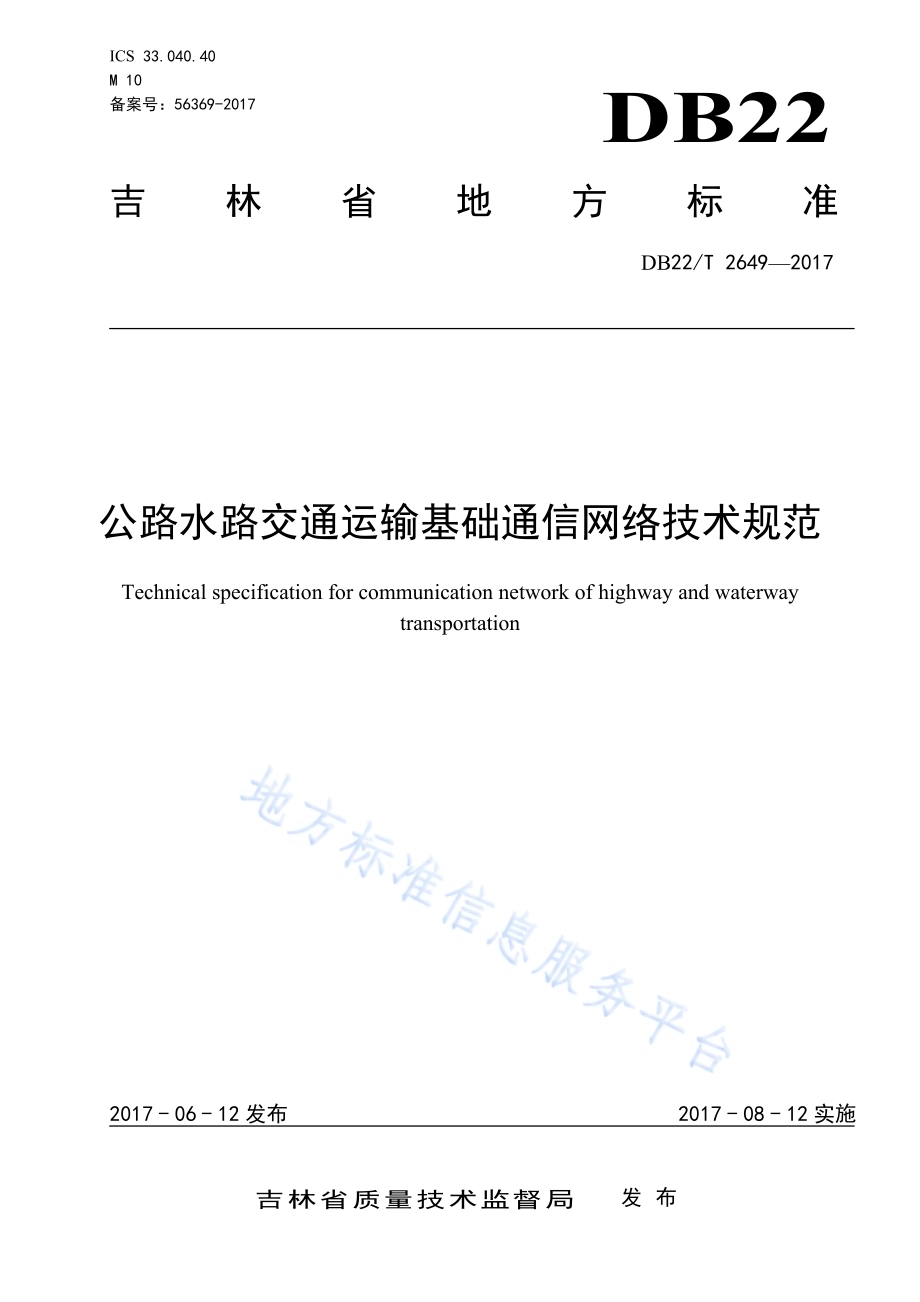

ICS 33.040.40 M 10 备案号：56369-2017 DB22 吉林省地方标准 DB22/T 26492017 公路水路交通运输基础通信网络技术规范 Technical specification for communication network of highway and waterway transportation 2017-06-12发布 2017-08-12实施吉林省质量技术监督局 发布 DB22/T 26492017 I 前 言 本标准按照 GB/T 1.12009 给出的规则起草。本标准由吉林省交通运输厅提出并归口。本标准起草单位：吉林省交通规划设计院、吉林省交通运输厅、吉林省交通信息通信中心、吉林省高速公路管理局。本标准主要起草人：杨光、刘伟、徐彤、李康栎、许志坚、代艳杰、陈树林、段龙梅、李力、丛广岩、张子龙、胡雪峰。DB22/T 26492017 1 公路水路交通运输基础通信网络技术规范 1 范围 本技术标准规定了公路水路交通运输基础通信网络的术语和定义、系统构成、组网技术的采用、IP地址规划、设备命名规则、等级保护。本标准适用于公路水路交通运输基础通信专用网络的建设。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 20187 光传送网体系设备的功能块特性 YDN 120 光波分复用系统总体技术要求(暂行规定)YD/T 1383 波分复用(WDM)网元管理系统技术要求 YD/T 1462 光传送网(OTN)接口 YD/T 1990 光传送网(OTN)网络总体技术要求 3 术语和定义 下列术语和定义适用于本文件。3.1 基础通信运营商线路 telecom operator line 由基础通信运营商提供的一种商用传输网络专用线路。3.2 广域网 wide area network 简称WAN，也称远程网，通常跨接很大的物理范围，所覆盖的范围从几十公里到几千公里，它能连接多个城市或国家，或横跨几个洲并能提供远距离通信，形成国际性的远程网络。4 缩略语 下列缩略语适用于文件。OTN：以波分复用技术为基础、在光层组织网络的传送网，是下一代的骨干传送网。（Optical Transport Network）SDH：一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络。（Synchronous Digital Hierarchy optical transmission equipment）MSTP：多业务传送平台，基于同步数字系列（SDH）技术，同时实现时分复用（TDM）、异步转移模式（ATM）、以太网等业务接入、处理和传送功能并提供统一网管的网络。（Multi Service Transfer Platform）DB22/T 26492017 2 5 基础网络构成 5.1 总体构成 基础网络由高速公路网络及非高速公路网络组成，其中非高速公路网络包含普通公路及水路等。网络架构分三级构成如下：省级：一级网络，省交通运输厅及直属单位；市（州）级：二级网络，市（州）交通运输局及直属单位；县（区）级：三级网络，县（区）级交通运输局及直属单位。5.2 分级构成 5.2.1 传输网络 5.2.1.1 一级传输网络 由高速公路通信系统构成高速公路中的省高速公路管理局、长春分局、长春北收费站设置OTN设备组成高速公路OTN核心环网（未来可扩充或调整以上站点）。在干线传输网的汇聚节点设置OTN设备组成高速公路OTN汇聚节点。在必要的站点设置OTN设备作为中继站点。OTN设备处原有的干线SDH设备做下沉处理接入OTN设备，原有路段接入网设备还保持分别接入下沉的干线SDH设备。同时，高速公路的吉林分局、四平分局、松原分局、白城分局、辽源收费站、通化分局、靖宇分局、延吉分局设置为上下业务节点（未来可扩充或调整以上站点），上述业务节点分别负责吉林市、四平市、松原市、白城市、辽源市、通化市、白山市和延边州等市（州）交通运输局及直属单位数据信息的上传。5.2.1.2 二级传输网络 由各县（区）运输管理所通过租用电信运营商专线的方式接入各县（区）所归属的市（州）高速公路管理分局或收费站通信设备。5.2.2 汇聚网络 5.2.2.1 一级汇聚网络 吉林省交通运输厅、数据中心、省厅大厦内厅直单位、长春市内省厅大厦外厅直单位、省政府驻北京办事处交通联络处、长春市交通运输局及直属单位组成一级汇聚网络。5.2.2.2 二级汇聚网络 除长春市交通运输局及直属单位外其他市（州）交通运输局及直属单位通过租用电信运营商专线的方式接入各市（州）所在地的高速公路管理分局或收费站通信设备。5.2.2.3 三级汇聚网络 各县（区）交通运输局及直属单位通过租用电信运营商专线的方式接入各县（区）运输管理所网络设备。6 组网技术的采用 6.1 高速公路网络 DB22/T 26492017 3 6.1.1 高速公路网络构成 高速公路网络是以高速公路核心环网节点及高速公路干线传输网汇聚节点做为OTN传输网络设备的主节点，与现有高速公路SDH通信网实现无缝对接。未来高速公路通信系统干线传输网要逐步由SDH网络向OTN网络转化。6.1.2 OTN系统的组成 OTN终端复用设备应支持电层(ODUk)和光层(OCh)复用的WDM传输设备，对其基本要求如下：设备应符合 YD/T 1990 的规定；光层复用应符合 YDN 120 的要求；电层复用、OTN 开销处理和告警处理流程应符合 YD/T 1462和GB/T 20187的规定；支持采用 SDH 和以太网等客户侧接口用于不同厂商传送设备对接。6.2 非高速公路网络 6.2.1 网络传输线路 网络传输线路采用基础通信运营商线路方式组成网络，宜采用MSTP专线网络。6.2.2 非高速公路网络要求 6.2.2.1 应具备较强的处理能力、业务能力及平滑演进能力。6.2.2.2 应保证 VPN、VoIP 及视频会议等业务的 QoS。6.2.2.3 应保证业务在网络中传送时的可靠性、完整性和保密性。6.2.2.4 应具备协议开放性。6.2.2.5 应具备安全性。7 IP地址规划 7.1 IP地址段的选择 按行业主管部门预留的IP地址，采用10.208.0.0/16地址段。7.2 总体 IP 地址规划 参见附录A。8 设备命名规则 8.1 设备命名组成 8.1.1 设备命名规则采用字母与数字结合的方法，具体规则为：字段 1-字段2-字段3-字段 4-nn。8.1.2 各字段的含义参见附录 B。8.2 示例 参见附录C。9 安全等级保护 DB22/T 26492017 4 网络中各业务系统应按照其自身等级保护要求制定各自的安全等级保护。A DB22/T 26492017 5 A B 附 录 A（资料性附录）总体 IP地址分配 总体IP地址分配表见表A.1。A.1 总体IP地址分配表 序号 单位 C类地址段数量 地址范围 1 省厅及厅直单位 32 10.208.0.110.208.31.254 2 公路局 32 10.208.32.110.208.63.254 3 运管局 32 10.208.64.110.208.95.254 4 交通局 24 10.208.96.110.208.119.254 5 路政局 28 10.208.120.1-10.208.147.254 6 海事局 20 10.208.148.1-10.208.167.254 7 航道局 3 10.208.168.1-10.208.170.254 8 客运站 20 10.208.171.1-10.208.190.254 9 政务大厅 2 10.208.191.1-10.208.192.254 10 其他单位 5 10.208.193.1-10.208.197.254 11 业务地址预留 22 10.208.198.1-10.208.219.254 12 省厅-数据中心-高管局 13 高管局-市州分局 1 10.208.220.1-10.208.220.254 14 省厅-厅直单位及长春地区直属单位 2 10.208.221.1-10.208.222.254 15 吉林地区 1 10.208.223.1-10.208.223.254 16 延边地区（含长白山管委会）2 10.208.224.1-10.208.225.254 17 四平地区（含公主岭）1 10.208.226.1-10.208.226.254 18 通化地区（含梅河口）1 10.208.227.1-10.208.227.254 19 白城地区 1 10.208.228.1-10.208.228.254 20 辽源地区 1 10.208.229.1-10.208.229.254 21 松原地区 1 10.208.230.1-10.208.230.254 22 白山地区 1 10.208.231.1-10.208.231.254 23 设备管理地址 4 10.208.232.0-10.208.235.255 24 预留地址 20 10.208.236.0-10.208.255.255 DB22/T 26492017 6 B C 附 录 B（资料性附录）设备命名各字段含义 设备命名各字段含义见表B.1。B.1 各字段含义表 字段名称 字段含义 用于标识设备型号，定义为：路由器：R 防火墙：F 字段1 交换机：S 用于标识省厅、厅直单位、市（州）名，定义为：省交通运输厅：JTT 数据中心：SJZX 长春市：CCS 吉林市：JLS 四平市：SPS 松原市：SYS 白城市：BCS 辽源市：LYS 通化市：THS 白山市：BSS 延边州：YBZ 公主岭市：GZLS 梅河口市：MHKS 字段2 长白山管委会：CBSGWH 用于标识县（区）名，定义为（以吉林地区为例）：永吉县：YJX 桦甸市：HDS 字段3 舒兰市：SLS DB22/T 26492017 7 字段名称 字段含义 磐石市：PSS 蛟河市：JHS 用于标识部门名，定义为：市（州）交通运输局：JTJ 市（州）运输管理处：YGC 市（州）公路管理处：GLC 市（州）地方海事局：HSJ 市（州）路政管理局：LZJ 县（区）交通运输局：JTJ 县（区）运输管理所：YGS 县（区）公路管理段：GLD 县（区）地方海事处：HSC 字段4 县（区）路政管理分局：LZFJ nn 用于标识网络设备编号，范围为0199 DB22/T 26492017 8 C D 附 录 C（资料性附录）设备命名示例 设备命名示例见表C.1。C.1 吉林地区设备命名表 放置地点 设备名 设备名称 部门 S-JLS 市（州）汇聚交换机 高速公路吉林分局 R-JLS 市（州）汇聚路由器 高速公路吉林分局 F-JLS 市（州）防火墙 高速公路吉林分局 S-JLS-JTJ 市（州）部门交换机 吉林市交通运输局 S-JLS-YGC 市（州）部门交换机 吉林市运输管理处 S-JLS-GLC 市（州）部门交换机 吉林市公路管理处 S-JLS-LZJ 市（州）部门交换机 吉林市公路路政管理局 S-JLS-CZC 市（州）部门交换机 吉林市出租车管理办公室 S-JLS-KYZ 市（州）部门交换机 吉林市公路客运总站 S-JLS-HDFJ 市（州）部门交换机 吉林市航道管理分局 吉林市 S-JTT-HDGLJ 厅直单位交换机 吉林省航道管理局 S-JLS-HDS 县（区）汇聚交换机 桦甸市运输管理所 R-JLS-HDS 县（区）汇聚路由器 桦甸市运输管理所 F-JLS-HDS 县（区）防火墙 桦甸市运输管理所 S-JLS-HDS-GLD 县（区）部门交换机 桦甸市公路管理段 S-JLS-HDS-LZFJ 县（区）部门交换机 桦甸市公路路政管理分局 桦甸市 S-JLS-HDS-KYZ 县（区）部门交换机 桦甸市客运总站 S-JLS-SLS 县（区）汇聚交换机 舒兰市运输管理所 R-JLS-SLS 县（区）汇聚路由器 舒兰市运输管理所 F-JLS-SLS 县（区）防火墙 舒兰市运输管理所 S-JLS-SLS-JTJ 县（区）部门交换机 舒兰市交通运输局 S-JLS-SLS-GLD 县（区）部门交换机 舒兰市公路管理段 舒兰市 S-JLS-SLS-LZFJ 县（区）部门交换机 舒兰市公路路政管理分局 DB22/T 26492017 9 放置地点 设备名 设备名称 部门 S-JLS-SLS-KYZ 县（区）部门交换机 舒兰市客运总站 S-JLS-PSS 县（区）汇聚交换机 磐石市运输管理所 R-JLS-PSS 县（区）汇聚路由器 磐石市运输管理所 F-JLS-PSS 县（区）防火墙 磐石市运输管理所 S-JLS-PSS-GLD 县（区）部门交换机 磐石市公路管理段 S-JLS-PSS-LZFJ 县（区）部门交换机 磐石市公路路政管理分局 磐石市 S-JLS-PSS-KYZ 县（区）部门交换机 磐石市客运总站 S-JLS-JHS 县（区）汇聚交换机 蛟河市运输管理所 R-JLS-JHS 县（区）汇聚路由器 蛟河市运输管理所 F-JLS-JHS 县（区）防火墙 蛟河市运输管理所 S-JLS-JHS-LZFJ 县（区）部门交换机 蛟河市公路路政管理分局 蛟河市 S-JLS-JHS-KYZ 县（区）部门交换机 蛟河市客运总站 S-JLS-YJX 县（区）汇聚交换机 永吉县运输管理所 R-JLS-YJX 县（区）汇聚路由器 永吉县运输管理所 F-JLS-YJX 县（区）防火墙 永吉县运输管理所 S-JLS-YJX-GLD 县（区）部门交换机 永吉县公路管理段 S-JLS-YJX-LZFJ 县（区）部门交换机 永吉县公路路政管理分局 永吉县 S-JLS-YJX-KYZ 县（区）部门交换机 永吉县客运总站 _
