恒温激光锡焊系统通用技术要求DB42／T 1307-2017.pdf

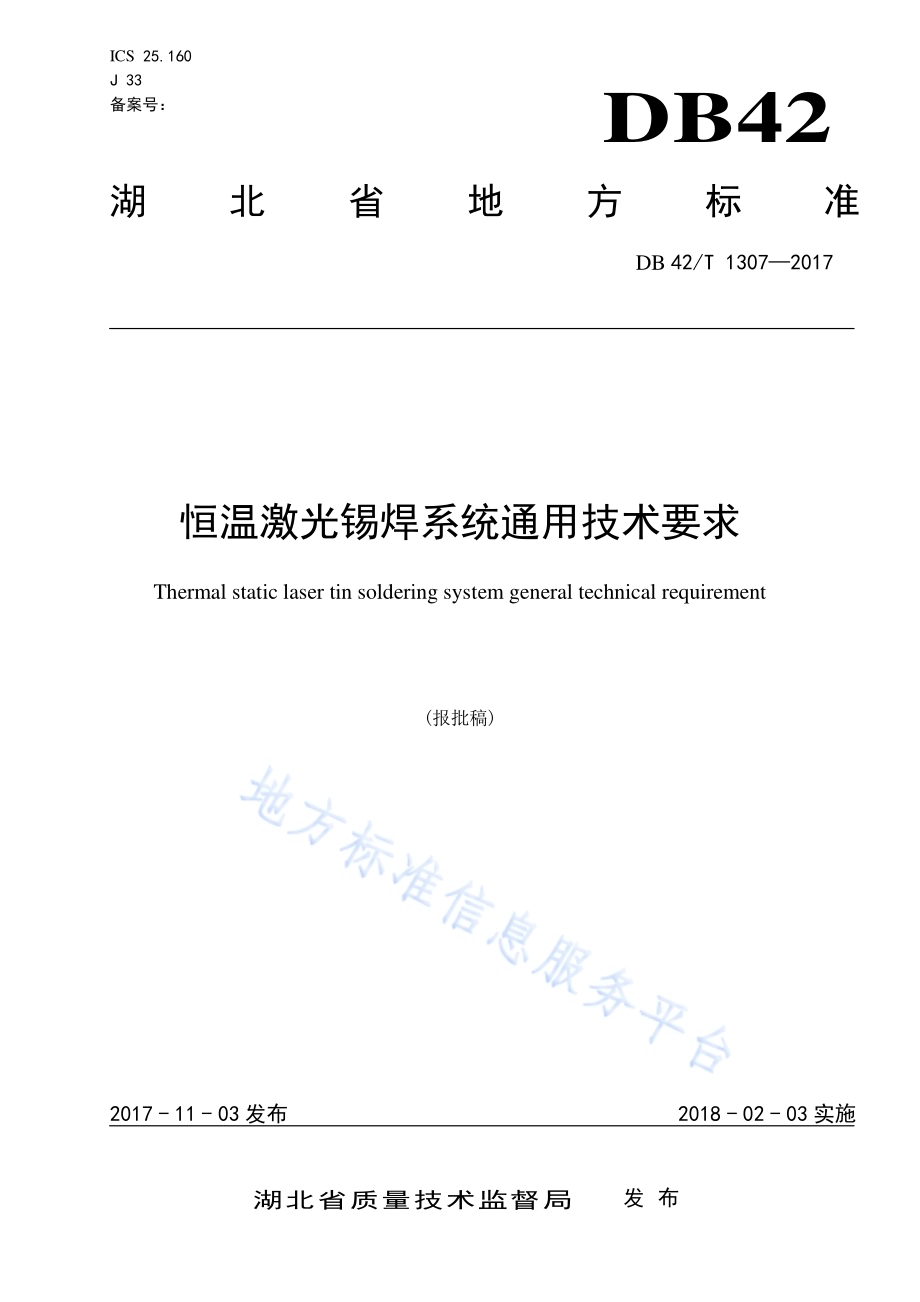

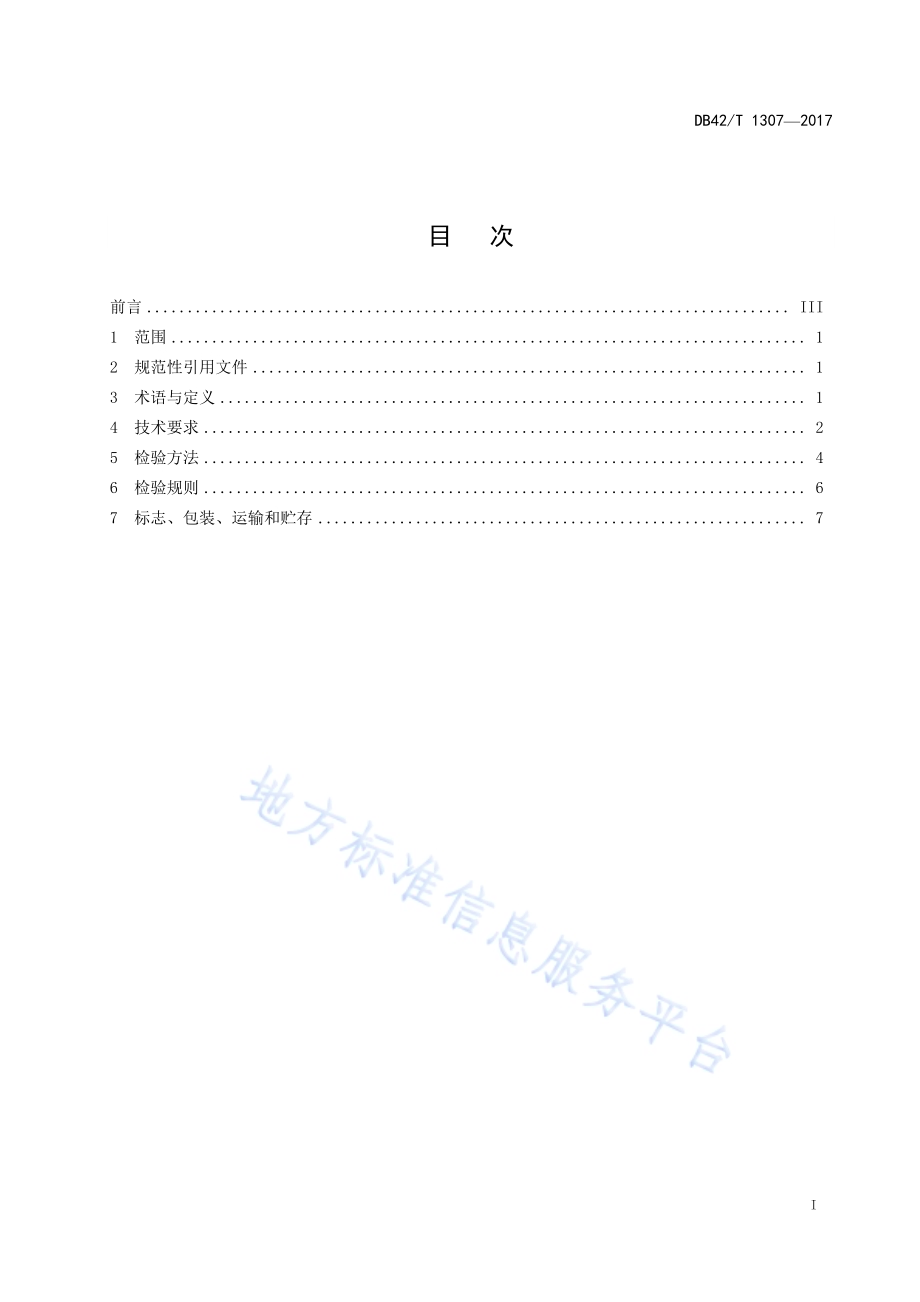

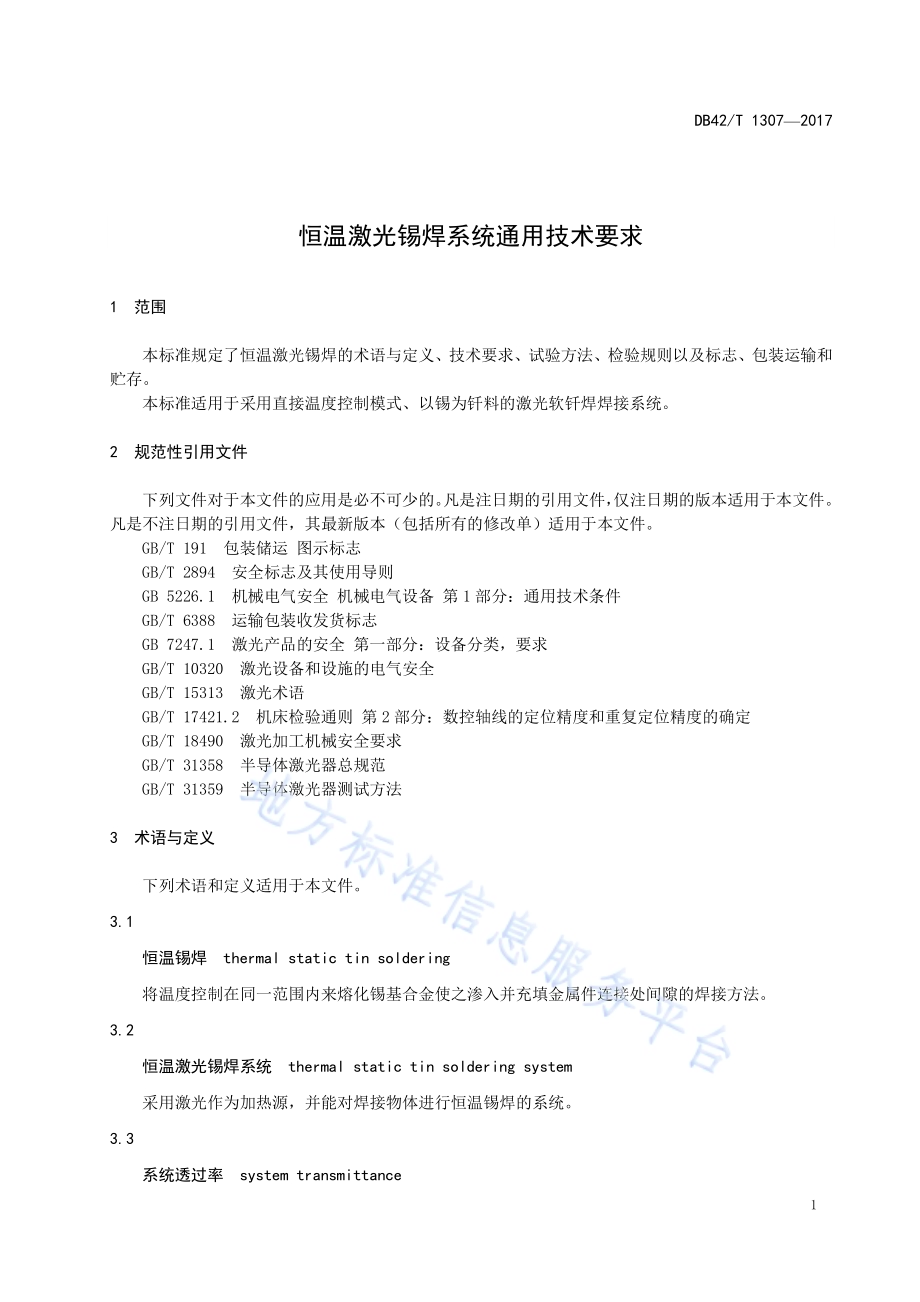

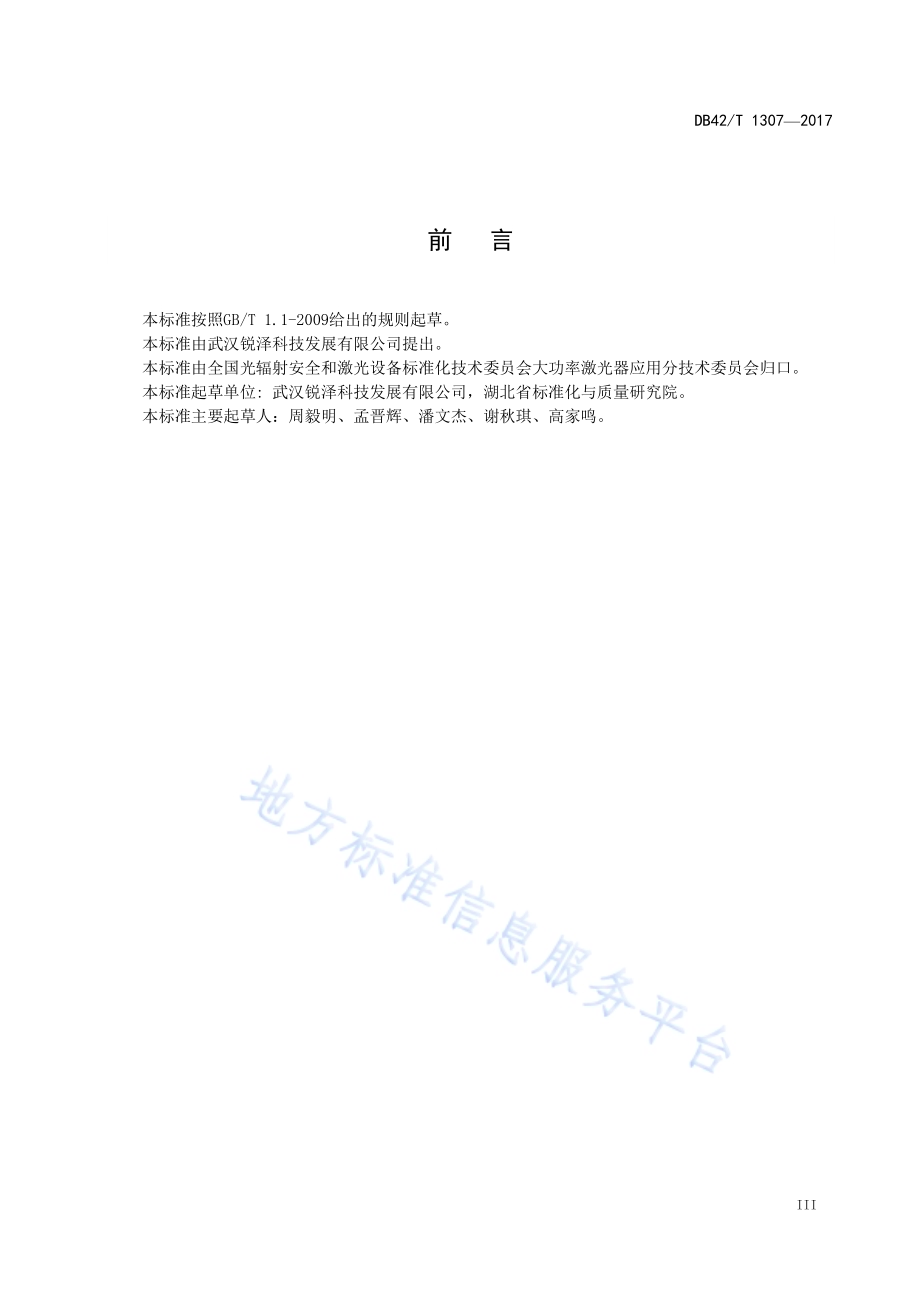

ICS 25.160 J 33 备案号：DB42 湖北省 地 方 标 准 DB 42/T 1307 2017 恒温激光 锡焊系统 通用技术 要求 Thermal static laser tin soldering system general technical requirement(报批稿)2017-11-03 发布 2018-02-03 实施 湖 北 省 质 量 技 术 监 督 局 发布 DB42/T 1307 2017 I 目 次 前言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语与 定义.1 4 技 术要 求.2 5 检 验方 法.4 6 检 验规 则.6 7 标 志、包装、运 输和 贮 存.7 DB42/T 1307 2017 II DB42/T 1307 2017 III 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由武 汉锐 泽科 技发 展有限 公司 提出。本标准 由 全 国光 辐射 安全 和激光 设备 标准 化技 术委 员会大 功率 激光 器应 用分 技术委 员会 归口。本标准 起草 单位:武 汉锐 泽科技 发展 有限 公司，湖 北省标 准化 与质 量研 究院。本标准 主要 起草 人：周毅 明、孟 晋辉、潘 文杰、谢 秋琪、高家 鸣。DB42/T 1307 2017 1 恒 温激光 锡焊系统 通用技 术要求 1 范围 本标准 规定 了恒 温激 光锡 焊的术 语与 定义、技 术要 求、试 验方 法、检验 规则 以及标 志、包装 运 输 和贮存。本标准 适用 于采 用直 接温 度控制 模式、以 锡为 钎料 的激光 软钎 焊焊 接系 统。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 191 包装 储运 图 示 标志 GB/T 2894 安 全标 志及 其 使用导 则 GB 5226.1 机 械电 气安 全 机械 电气 设备 第 1 部分：通用 技术 条件 GB/T 6388 运 输包 装收 发 货标志 GB 7247.1 激 光产 品的 安 全 第 一部 分：设备 分类，要求 GB/T 10320 激 光设 备和 设施的 电气 安全 GB/T 15313 激 光术 语 GB/T 17421.2 机床 检验 通则 第2 部分：数 控轴 线 的定位 精度 和重 复定 位精 度的确 定 GB/T 18490 激 光加 工机 械安全 要求 GB/T 31358 半 导体 激光 器总规 范 GB/T 31359 半 导体 激光 器测试 方法 3 术语与 定义 下列术 语和 定义 适用 于本 文件。3.1 恒温锡焊 thermal static tin soldering 将温度 控制 在同 一范 围内 来熔化 锡基 合金 使之 渗入 并充填 金属 件连 接处 间隙 的焊接 方法。3.2 恒温 激 光锡 焊系 统 thermal static tin soldering system 采用激 光作 为加 热源，并 能对焊 接物 体进 行恒 温锡 焊的系 统。3.3 系统透 过率 system transmittance DB42/T 1307 2017 2 系统的 输出 激光 能量 与输 入激光 能量 的比 值。3.4 指示光 aiming beam 用于标 记激 光焦 点位 置的 色光。3.5 四光同 点 laser light、aiming beam light、illumination light、visible light at the same point 激光，指示 用光，照 明用 光，CCD 摄 像用 可见 光四 种 不同波 长光 线经 过镜 头聚 焦到同 一点。3.6 测温精 度 accuracy of temperature measurement 测温传 感器 测量 的温 度与 接触式 方法 测得 物体 实际 温度之 间的 差值。3.7 黑体 black body 能全部 吸收外 部的 辐射能 量，同 时能全 部辐 射出自 身全部 能量的 物体。量化 说明为：吸收 率为1，反射率、透 射率 皆为0。3.8 红外黑 体校 准器 infrared black body calibrator 用于校 准红外 线高 温计，其校准 环境温 度范 围为10 C400 C(20 F752 F),靶板发 射率 为0.95的 标准 热源。4 技术要 求 4.1 外观要 求 产品的 外观 要求 如下：a)激光器 外表 面同 一颜 色深 浅一致，用 于保 护和 装饰 的涂（镀）层不 应有 脱落、划痕、起 皮 等 缺陷，并 须清 洁；b)各种外 罩，外套 宏观 平整，无尖 锐突 出物，不 应有 显著凸 凹或 其他 影响 外观 和使用 的缺 陷；c)电气组 件及 连接 线、接头 无破损，紧 固牢 靠；d)机械部 分齐 全无 破损，连 接可靠。4.2 正常工 作要 求 恒温激 光焊 锡系 统其 正常 工作要 求如 下：a)工作温 度:1030；b)储存温 度:-15 55；DB42/T 1307 2017 3 c)相对湿 度范 围：80%；d)电源条 件：AC220V(10%)50Hz 60Hz；e)额定功 率:不大 于1KW。4.3 光学系 统要 求 恒温激 光焊 锡系 统的 光学 系统要 求如 下：a)激光功 率不 稳定 度：85%；c)末端能 量密 度:84.9W/mm2；d)测温精 度:5。4.4 锡焊参 数要 求 a)温度控 制（针对 标准 试验 板）温度控 制范 围：130 400；温度控 制精 度及 时间：10 50ms；温度控 制超 调量：25%。b)时间控 制 指定温 度段 内时 间误 差400 的 热电 偶，测 温精度：0.1，记录 速度2 次DB42/T 1307 2017 4/秒的 数据 记录 仪数 据；b)激光功 率计：测 量范 围超过 0.1W 400W，测 量精 度：0.01W；c)放大倍 率 40 倍 或以 上光 学 显微镜；d)CCD 式 光束 质量 分析 仪：所测光 斑内 一维 方向 覆盖 的光敏 像素 数应 大于 或等 于 100；动 态 范 围应大于 或等 于8bit；e)热源：设置 温度 范 围 10 400，温度 精度：1。在非工 作状 态和 正常 照明 条件下，用 目测 直观 法按 本标准 第 4.1 条 规定 的内 容进行 检验，其 结 果 应满足本 标准 第4.1 条 的要 求。5.2 外观质 量 在非工 作状 态和 正常 照明 条件下，用 目测 直观 法按 本标准 第 4.1 条 规定 的内 容进行 检验，其 结 果 应满足本 标准 第 4.1 条 的要 求。5.3 激光功 率不 稳定 度 按GB/T 15490 中相关 方 法 检验，其结 果应 满足 本标 准第 4.3 中 a）条要 求。5.4 焊接头 传输 效率 按GB/T15490 中相关 的方 法 检验，焊接头 传输 效率为 激光输 出功率（焊 机头）与激光 输出功 率（光纤输出 端）的比 值，其结 果应满 足本 标准 第4.3中c）条要 求。5.5 末端 能 量密 度 采用激 光光 束分 析仪 来测 量末端 能量 密度。具 体方 法如下：1 2 3 图1 末端能 量密 度测 试图 说明：1 被测 光学 系统；2 衰减 器（必要 时）；3CCD 式 光束 质量 分析仪。首先设置系统输出 最小功率Tmin，将系统的输 出光斑照射在光束分析仪 的测试靶面上，然后通过调节系统 与光 束分 析仪 之间 的距离，使 的光 斑最 小。记录此 时光 斑的 功率 密度Imin。将系统 输出 最大 能量，用 激光功 率计 测量 此时 的最 大功率Tmax。计算系 统输 出的 最大 末端 能量密 度：Imax=Imin*Tmax/Tmin 其 结果 应满足 本 标准 第4.3 中b）条要 求。5.6 测温精 度 DB42/T 1307 2017 5 1 2 图2 测温精 度测 试图 说明：1 被测光学系统；2 热源。测量方法：将热源设定在温度 T，系统测量值应在 T 5 内，其结果应满足本标准第4.3 中 d)条要求。5.7 温度控 制 表1 标准测 试板 外形尺寸 100mm 100mm 外形尺寸公差 0.1mm 层数 2 层 板材 FR-4 板厚 2.0mm 铜箔厚度 70 m 表面镀层 喷锡 阻焊层 双面阻焊 阻焊层颜色 绿色 字符层 TopOverlay 字符层颜色 白色 温度控 制精 度应 满足 本标 准第4.4中a）条 要求：在焊盘 大小 分别 为1*1mm2，1.5*1.5mm2，2*2mm2，3*3mm2，标准 测试 板见图3。上贴上 热电 偶用 炉温仪测量 温度，来检 查实际 的温度 控制效 果。例如：设定温 度为T，加 工时 间Ss，所 测得的 温度 曲线 应满足：在前50ms 内，最高 温度不 应高 于（T+50）。经过50ms 时间 后，温度 控制在T10 的范 围内。DB42/T 1307 2017 6 T 图3 标准测 试板 5.8 辐射安 全与 防护 按 本标 准 第4.5 条规 定的 内容进 行检 验，其结 果应 满足 本 标准 第 4.5 条 的要 求。5.9 电气安 全与 防护 按GB/T 10320 中第 5.3 条、第5.4 条、第5.5 条 的 方法进 行检 验，其结 果应 满足本 标准 第 4.6 要求。6 检验规 则 6.1 检验分 类 检验规 则分 为出 厂检 验和 型式检 验，检验 项目 见表2。6.2 判定规则 按 表2 中规 定的 项目、顺序 和检验 要求 判定 每个 样品 是否 合 格。合格：全部 合格。不合格：有 一项 及以 上不 合格。6.3 出厂检 验 DB42/T 1307 2017 7 出厂检 验应 按 表2 要 求逐 台检验，检 验合 格并 附合 格证后 方能 出厂。表2 检验项 目 序号 检验项目 检验要求 出厂检验 型式检验 1 外观质量 按5.2 条的规定执行 7 激光功率稳定性 按5.3 条的规定执行 9 末端能量密度 按 5.4 条的规定执行 10 焊接头传输效率 按5.5 条的规定执行 11 测温 精度 按 5.6 条的规定执行 12 温度控制 按 5.7 条的规定执行 14 辐射安全与防护 按 5.8 条的规定执行 15 电气安全与防护 按 5.9 条的规定执行 6.4 型式检 验 型式检 验应 在出 厂检 验全 项合格 的基 础上 进行 抽样 检验，验收 时按 表 2 中型 式 检验的 规定 逐项 进 行检验。下列 情况 之一 应进 行型式 检验：a)产品投 产前；b)正常生 产中，每 三年 不少 于一次；c)当产品 生产 停产 半年 以上，再恢 复生 产；d)当产品 的结 构，主要 原材 料或生 产工 艺有 重大 改变 时；e)国家相 关行 政管 理部 门提 出要求 时。7 标志、包装、运 输和 贮存 7.1 标志 7.1.1 一般标 志 产品的 一般 标志 应符 合 GB/T 2894 的 相关 要求，包 括下述 内容：a)产品出 厂日 期；b)产品型 号及 编号；c)检验合 格章；d)主要性 能及 参数。7.1.2 警告标 志 DB42/T 1307 2017 8 产品的 警告 标志 应包 括下 述内容：a)激光标 识必 须永 久固 定，字 迹清晰，明 显可 见。标记 的 位置必 须使 得人 员会 受到 超过 1 类 AEL 值的激 光辐 射就 能看 到。标记的 内容、边 框及 符号 必须在 黄底 面上 涂成 黑色；b)辐射源 性能 的说 明性 标识，应符 合 GB 2894 的 规定：激光辐 射 避免眼 或皮 肤受 到直 射或 散射照 射 4 类激 光产 品 7.1.3 指示装 置 设备应 有指 示装 置，指示 其工作 状态（接 通/断开），光学 防护 装置 处于 保护 位置时 也应 有指 示装置指示 其工 作状 态。7.2 包装 产品应 有牢 固的 包装，并 有防震、防 潮和 缓冲 措施。随行 附件 包括：a)产品合 格证 书；b)产品使 用维 护说 明书；c)装箱清 单；d)随机备 件清 单及 保修 单。7.3 运输 设备的 运输 应符 合GB/T 191 和GB/T 6388 的 要求。a)经包装 检验 合格 的产 品，应适合 公路、铁 路、水路 等运输 工具 的运 输，采用 额定载 重量 大 于 本产品毛 重的 运输 工具 运输；b)公路运 输时，应控 制车 速 和及时 采取 对抗 冲击 措施，以 防止 产品 受振、冲击 和 碰撞而 产生 不良后果；c)产品在 运、输卸 装过 程中，应按 包装 箱上 的标 志进 行操作。7.4 贮存 产品存 放时 应存 放在 原包 装箱内，存 放的 库房 应保 证温度-15 至55 之间，相对湿 度不 大于80，通风良 好，无强 日晒，无 强烈的 机械 振动、冲 击和 强磁场 作用，并 且库 房内 不允许 有各 种有 害 气 体、易燃、易 爆的 产品 及有 腐蚀 性的化 学物 品。_
