果园电动采摘机技术条件DB14／T 1862-2019.pdf

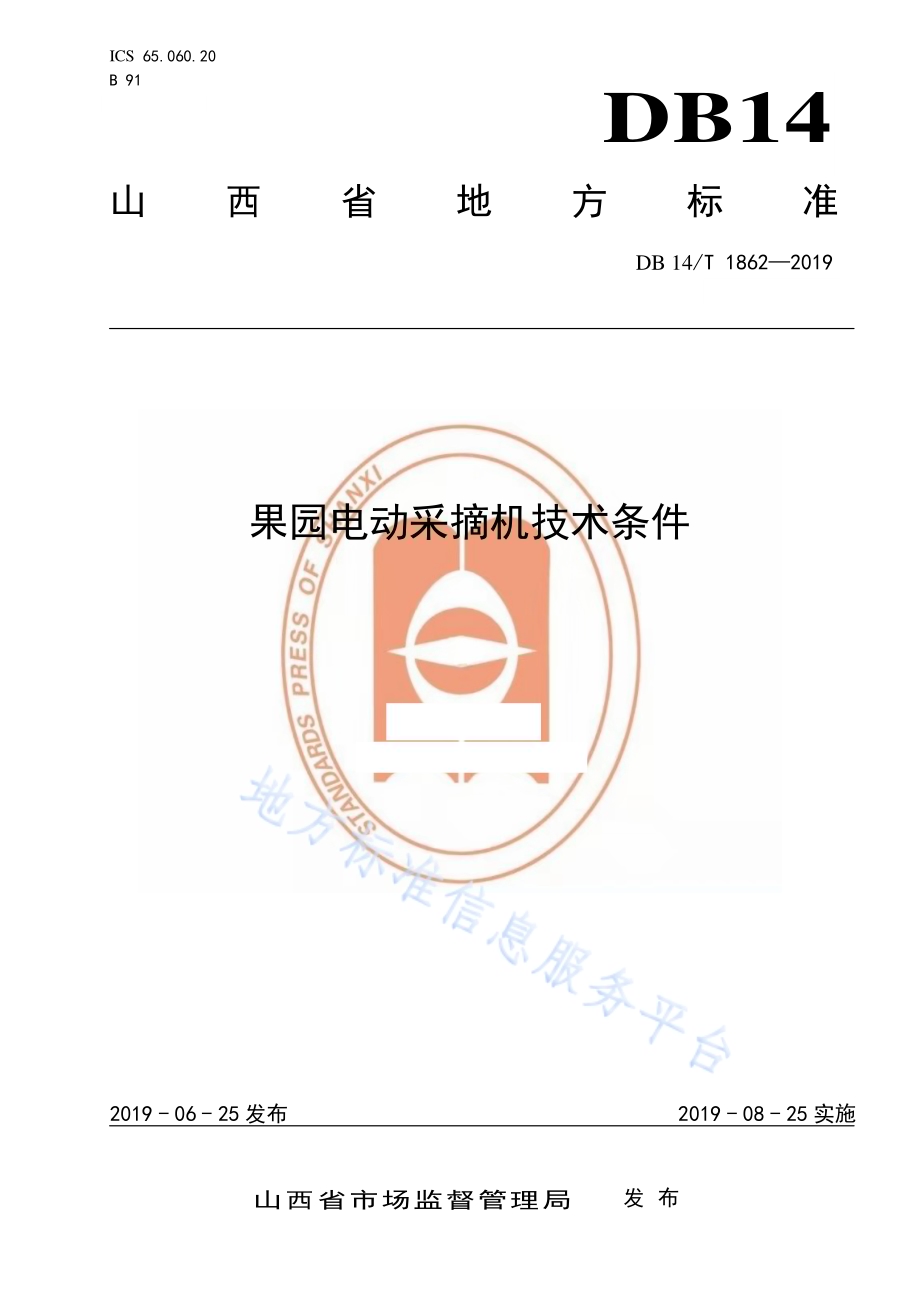

ICS 65.060.20 B 91 DB14 山西省地方标准 DB 14/T 1862 2019 果园电动 采摘机技 术条件 2019-06-25 发布 2019-08-25 实施 山 西 省 市 场 监 督 管 理 局 发布 DB14/T 18622019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 型 号编 制.1 5 技 术要 求.2 6 试 验方 法.4 7 检 验规 则.6 8 验 收规 则.8 9 标 牌、使用 说明 书、包 装、运 输和 贮存.8 DB14/T 1862 2019 II 前 言 本标准 按照GB/T1.1-2009 给出的 规则 起草。本标准 由山 西省 农业 机械 发展中 心提 出并 监督 实施。本标准 由山 西省 农业 机械 标准化 技术 委员 会归 口。本标准 起草 单位：山西 卓 里集团 有限 公司、山西 省 农业机 械质 量监 督管 理站、山 西省 机械 产品 质量监督检 验站、山 西省 农业 机械化 研究 院、运城 市农 机质量 监督 管理 站。本标准 主要 起草 人:秦伟 泽、杜敏、李秀 山、吕 迎玺、张 金霞、丁建 民、冯 彩霞、李 晓宁、杨振 晓、贾健、张悦、候 波、李敏、邬诤 琪、张晓 峰、安邦、徐景 春。DB14/T 18622019 1 果 园电动 采摘机技 术条件 1 范围 本标准 规定 了果 园电 动采 摘机的 术语 和定 义、型号 编制、技术 要求、试 验方 法、检 验规 则、验收 规则、标 志、使用 说明 书、包装、运输 和贮 存。本标准 适用 于安 装果 园采 摘作业 升降 平台 的果 园电 动采摘 机。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB 7258-2017 机动 车运 行安全 技术 条件 GB 9969.1 工 业产 品使 用 说明书 总则 GB 10395.1 农 林拖 拉机 和机械 安 全技 术要 求 第1 部分：总则 GB 10396 农林 拖拉 机和 机械、草 坪和园 艺动 力机 械安 全标 志和危 险图 形 总则 GB 17352 摩托 车和 轻便 摩托车 后视 镜的 性能 和安 装要求 GB 17761-1999 电 动自 行 车通用 技术 条件 GB 18320-2001 农 用运 输 车安全 技术 要求 GB/T 13306-2011 标牌 JB 5320-2000 剪叉 式升 降台 安全 规程 JB/T 5995 机 电产 品使 用 说明书 编写 规定 JB/T 8574 农 机具 产品 型 号编制 规则 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 果园电 动采 摘机 具备升 降作 业平 台的 果园 电动采 摘运 输一 体化 机械。4 型号编 制 产品型 号应 符 合JB/T 8574 的规 定。产品 型号 示例 如下:DB14/T 1862 2019 2 4C D-车厢变 相代 码，用 A、B、C 表示，首 次设 计不 写 工作台 长度，用 三位 数字 表示，单 位cm 特征代 号，“D”为大 写的 汉语拼 音字 母，表示“电 动”类别代 号，4C 表示 采摘 机 示例：4CD-160A，表示工作台长1.6 m 的二代变形果园电动采摘机。5 技术要 求 5.1 一般技 术要 求 果园电 动采 摘机 应按 照经 规定程 序批 准的 图样 和技 术文件 制造。所 有零 部件 须 检验合 格后 方可 进行装配。5.1.1 爬坡能 力不 小 于14%。5.1.2 载荷不 大 于300 kg，外 廓 尺寸限 值 按 GB 7258-2017 中 4.2 的正 三轮 摩托 车 规 定。5.1.3 园电动 采摘 机在 装配 过程 中应按 相关 技术 文件 要求 进行装 配，不得 有错 装、漏装等 现象。5.1.4 果园电 动采 摘机 的整 机标 志应符 合 GB 7258-2017 中 4.1 规定。5.1.5 外观应 整洁，各 零部 件应 完好，连接 紧固，拧 紧力 矩依据 标 准件 拧紧 力矩 规范。5.1.6 焊接焊 缝应 圆滑 平整，不 应有漏 焊、虚焊、夹 渣、焊裂、熔焊、气 孔及 飞溅 物等缺 陷。5.1.7 喷涂层 表面 应光 洁、平 整、色 泽均 匀，结 合层 牢固，不 应有 斑点、气泡、起 层、碰、压、划伤、流痕等 缺陷。5.1.8 所有电 器导 线应 捆扎 成束，卡固 可靠，布 置整 齐合 理；导 线夹 紧装 置应 选用 绝缘材 料，若采 用金属材 料，则必 须有 绝缘 内衬；插接 件应 插接 可靠，无松 脱；电器 系统 所有 接线均 不应 裸露。5.2 整机通 用要 求 5.2.1 标识 安全标 识应 符 合GB 10395.1 和GB 10396 的 规定，手 操纵件、指 示器、信 号装 置及防 护装 置应 有明显的提 示图 形符 号。5.2.2 制动性 能 5.2.2.1 行驶制 动性 能:在 15 km/h 额定载 荷下 行驶，制 动距 离不应 大 于3.5 m。5.2.2.2 驻车制 动性 能：驾驶 员应 在座位 上即 可完 成驻 车制 动功能，在 没有 驾驶 员的 情况下，也 应能停在上、下 15 坡 道上，前后轮 不应 有滚 动且 车轮 不应有 离开 地面 现象。DB14/T 18622019 3 5.2.3 转向装 置 转向轮 转向 角应 符合GB 7258-2017中6.2、6.7、6.12 的规定。5.2.4 侧倾稳 定性 5.2.4.1 果园电 动采 摘机 满载 且工 作台回 落状 态下，在前 后（纵向）或左 右（侧 向）倾斜 15 时应 能相对稳 定。5.2.4.2 果园电 动采 摘机 在工 作台 升起工 作状 态下，在 平整 地面上 应能 相对 稳定。5.2.5 后视镜 及其 安装 应配有 后视 镜装 置，其性 能和安 装要 求应 符合GB 17352 的 规定。5.2.6 照明与 信号 装置 应配有 照明 与信 号装 置，且安装 应符 合GB 18320-2001 中5.5的 要求。5.2.7 倒车 倒车限 制最 高车 速不 大 于8 km/h，并 有倒 车指 示信 号。5.3 电器部 件 果园电 动采 摘机 所采 用的 电器、电线 电缆 须取 得 3C 认证。并应 安装 到位、极 性正确，电 器配 线应与电流 量相 适应。线路 中 各结合 点必 须接 触良 好，焊接处 必须 牢固 可靠。电 器元件 的安 装固 定应 牢固 可靠。5.3.1 绝缘性 能 电动运 输采 摘机 的电 器系 统应采 取防 护措 施，系统 的所有 接线 均不 应裸 露。机体与 电器 部件 的外 壳均不应 带电，其 绝缘 电阻 值应不 小 于2 M。5.3.2 蓄电池 电动运 输采 摘机 蓄电 池应 有良好 的密 封性，且装 拆 及连接 应方 便，并 有明 显 的极性 标志，标定 电压应不大 于60 V。蓄 电池 在 正常安 装位 置条 件下 充放 电时不 应有 渗漏 现象。5.3.3 制动断 电装 置 电动运 输采 摘机 应装 有制 动断电 装置，在 制动 时应 自动切 断电 源。5.3.4 欠压保 护 电动运 输采 摘机 对电 路系 统的欠 压等 情况，应 有保 护装置。5.4 专用装 置要 求 5.4.1 果园电 动采 摘机 的工 作台 上下移 动要 求匀 速，无异 响和卡 滞现 象。5.4.2 为了保 证作 业人 员的 安全，工作 台举 升高 度不 得高 于地 面 1.8 m，且工 作台 底 部设有 防滑 装置。5.4.3 果园电 动采 摘机 在举 升额 定载荷 情况 下，工作 台沉 降量不 大 于 10 mm。DB14/T 1862 2019 4 5.4.4 果园电 动采 摘机 的工 作台 周围要 有护 栏，护栏 上应 设有安 全带 等安 全设 施。工作台 亦可 是货 厢。护栏高 度不 得低 于 1 m，防止工 作人 员和 货物 跌落。其他 安全 要求 符 合 JB 5320-2013 中 4.6 的 规定。5.4.5 果园电 动采 摘机 的采 摘运 输工作 整车 电能 保证 正常 工作时 间不 小 于4 h。5.4.6 升降液 压系 统必 有过 流、过载、过热、保 护功 能及 双向自 锁功 能，机具 行走 过程中 工作 台应 处于平放 锁止 状态。6 试验方 法 6.1 一般技 术要 求 6.1.1 爬坡能 力 果园电 动采 摘机 加载 至额 定载荷，在设 计的 最大 坡 道上，作 起步 和运 行停 车 试验，检 查果 园电 动采摘机是 否起 步平 稳，运行 正常且 停车 稳定。6.1.2 承载试 验 将1.5 倍额 定载 荷的 砂袋 均匀地 装在 果园 电动 采摘 机货厢 内，进行 举升 试验，10 min 后检 查各 部位的变 形情 况，然后 去掉 载荷进 行观 察，不应 产生 影响正 常使 用的 结构 损坏。外廓 尺寸 用米 尺 测 量，不得超出 限值。6.2 整车通 用要 求 6.2.1 制动性 能 6.2.1.1 行车制 动性 能：果园 电动 采摘机 在额 定载 荷下 在平 直路面 行驶，当 初速 度 20 km/h 时实 施制动，测 其制 动距 离。该试 验反复 作三 次，取其 算术 平均值。6.2.1.2 驻车制 动性 能：将果 园电 动采摘 机正 反两 个方 向上 置于 15 的斜 坡上，在额 定载荷 下将制动系统刹 紧后，观 察三 轮车 前后轮 不应 有滚 动且 三个 车轮中 任意 一个 车轮 不应 有离开 地面 的现 象。6.2.2 转向装 置 按GB 18320-2001中6.2.3 的方法 进行 检验。6.2.3 倾斜稳 定性 6.2.3.1 果园电 动采 摘机 工作 台回 落状态 下，左 右（侧 向）放置 在 15 的 斜坡 上，观 察果园 电动 采摘机是否 稳定，车 轮是 否有 离开地 面的 现象。6.2.3.2 果园电 动采 摘机 放置 在平 整的路 面上，工 作台 升起 工作状 态下，观 察果 园电 动采摘 机是 否稳定，车 轮是 否有 离开 地面 的现象。6.2.4 倒车 按GB 17761-1999 中6.1.1 中规 定条 件及 方法 进行 试验。6.3 电器部 件 6.3.1 绝缘性 能 DB14/T 18622019 5 绝缘性 能用500 V兆 欧表 进 行检测，检 测部 件为 车架、车把 和蓄 电池、电 动机 外壳。6.3.2 蓄电池 蓄电池 充足 电后，静 止2 h，用直 流电 压表 测量 标定 电压值，测 量值 允许 比标 定值高15%。6.3.3 制动断 电装 置 在蓄电 池和 电动 机回 路上 串一直 流电 流表，将 动力 电路接 通让 电动 机驱 动，然后握 闸 观 察电 流表 是否断流。6.3.4 欠压保 护 将系统 接上 额定 电压，然 后逐渐 降低 电压 到欠 压状 态，观 察其 欠压 保护 装置 是否动 作。6.4 专用装 置要 求 6.4.1 工作台 移动 打开电 源总 开关，起 升工 作台目 测其 移动 是否 匀速，有无 异响 和卡 滞。6.4.2 工作台 升起 高度 打开电 源总 开关，起 升工 作台，用盒 尺测 量工 作台 底面离 地面 高度。6.4.3 工作台 最大 举升 重量 按额定 载荷 将砂 袋均 匀地 装在果 园电 动采 摘机 的工 作台内，起升 到最 大高 度，测 量其 升起 高度，10 min 后 检查 各部 位的 变形 情况，再测 其高 度，计算 沉降量。6.4.4 工作台 护栏 用盒尺 测量 工作 台护 栏高 度。6.4.5 工作时 间 使果园 电动 采摘 机蓄 电池 充足电，让 果园 电动 采摘 机连续 工作 到欠 压保 护装 置做出 反应 为止，记 录其工作 时间。6.5 其他项 目 采用手 感或 目测 方法 检测。7 检验规 则 果园电 动采 摘机 的检 验分 出厂检 验和 型式 检验（包 括周期 检验、鉴 定检 验）。7.1 出厂检 验 果园电 动采 摘机 的出 厂检 验必需 按批 进行 逐辆 检验，检验 项目 应按 表1 中出 厂检验 的项 目进 检 验。7.2 型式试 验 7.2.1 试验条 件 DB14/T 1862 2019 6 在下列 情况 之一 时应 进行 型式检 验。a）新 产品 定型 鉴定；b）正 式生 产后 如结 构、材 料、工 艺有 较大 改变，可 能影响 产品 质量 时；c）产 品停 产一 年以 上，恢 复生产 时；d）出 厂检 验结 果与 上次 型 式检验 结果 有较 大差 异时；e）正 常生 产情 况下 质量 监 控。7.2.2 检验项 目 应符合 表1 中型 式检 验项 目 全部内 容。7.2.3 判定规 则 7.2.3.1 项目合 格判 定条 件：受检 的样本 数全 部合 格方 判 定 为项目 合格，型 式检 验抽 样方法 按 GB 17761-1999 中7.3.2 的 规 定执行。7.2.3.2 型式试 验的 结果 符合 下列 条件，则判 定为 合格。a）型 式检 验否 决项 目全 部 合格；b）型 式试 验重 要项 目七 项 以上（包含 七项）合 格；c）型 式试 验一 般项 目十 项 以上（包含 十项）合 格。7.2.4 抽样方 法 正常批 量生 产时 的检 验样 机在检 查批 中随 机抽 取，检查批 中的 所有 产品 应为 近半年 内生 产的。样 机一般在 生产 企业 的成 品库 或生产 线末 端抽 取。在抽 样时还 可增 抽1 2辆 备用 机，抽 取的 样机 应是 出 厂 检验的合 格的 产品。7.3 检验项 目 表 1 检 验项 目表 序号 类别 检验项目 标准条款 检验 技术要求 试验方法 出厂检验 型式试验 1 一般技术要求 爬坡能力 5.1.1 6.1.1 B 2 载荷 5.1.2 6.1.2 C 3 装配完整性 5.1.3 6.5 C 4 标志要求 5.1.4 6.5 C 5 外观要求 5.1.5 6.5 C 6 焊接要求 5.1.6 6.5 C 7 喷涂要求 5.1.7 6.5 C 8 线束、电器布局要求 5.1.8 6.5 C 9 作业要求 5.1.9 6.5 B 10 整车通用要求 安全标识 5.2.1 6.5 C DB14/T 18622019 7 表 1(续)序号 类别 检验项目 标准条款 检验 技术要求 试验方法 出厂检验 型式试验 11 整车通用要求 制动性能 5.2.2 6.2.1 A 12 转向装置 5.2.3 6.2.2*B 13 侧倾稳定角 5.2.4 6.2.3 A 14 后视镜及其安装 5.2.5 6.5 C 15 照明与光信号装置 5.2.6 6.5 C 16 倒车要求 5.2.7 6.2.4 C 17 电器部件 绝缘性能 5.3.1 6.3.1 B 18 蓄电池 5.3.2 6.3.2 C 19 制动断电装置 5.3.3 6.3.3 B 20 欠压保护 5.3.4 6.3.4 B 21 专用装置要求 工作台移动要求 5.4.1 6.4.1 C 22 工作台举升高度要求 5.4.2 6.4.2 C 23 升降机构举升重量及沉降量 5.4.3 6.4.3*B 24 工作台安全防护 5.4.4 6.4.4 B 25 运输工作整车电能要求工作时间 5.4.5 6.4.5 C 26 液压系统保护功能 5.4.6 6.5 B 注1：出厂检验列中，“”表示必 检项目；“”表示不进行检 验项目。“*”的项目为抽检项目，每批次抽检一台。注2：型式试验列中，“A”的项目为型式试验否决项目，“B”的项目为型式试验重要项目，“C”为型式试验一般项目。8 验收规 则 8.1 每辆果 园 电 动采 摘机 总装 完毕后 必须 进行 出厂 检验。8.2 每辆果 园电 动采 摘机 必须 经制造 厂质 量部 门检 查合 格，并 附有 合格 证及 使用 维 修说明 书方 可出 厂。8.3 交货状 态由 订货 单位 与制 造厂双 方商 定。8.4 用户 用户和 订货 单位 有权 对果 园电动 采摘 机制 造质 量进 行检查。a）单 台供 应：按使 用维 修 说明书 进行 外观、结 构、照明、信号 装置、电 器设 备和仪 表及 起动 性能检查；b）成 批供 应：每批 一般 抽 取两辆，除 进行 单台 供应 检查的 项目 外，按本 标准 进行起 动、制动、滑行距离 检查。如 有一 项次 不符合 规定，应 加倍 抽验。如仍 有不 合格，则 全部 检查返 修，直至 合格。DB14/T 1862 2019 8 8.5 每辆出 厂的 果园 电动 采摘 机，制 造厂 应按 使用 说明 书提供 备件、附 件和 随车 工具及 其清 单。9 标牌、使用 说明 书、包装、运输 和贮 存 9.1 标牌 果园电 动采 摘机 标牌 内容 按 GB/T 13306-2011 中 5.2 的规 定，应该 有：商标、产品 名称、型 号、主要技 术参 数、出厂 编号、生产 日期、企 业名 称、地址、产品 执行 标准 编号。9.2 使用说 明书 每台合 格产 品应 附有 产品 使用说 明书，产 品使 用说 明书的 编制 要求 应符 合GB 9969.1 和 JB/T 5995中相关 的规 定。9.3 包装 9.3.1 出厂的 果园 电动 采摘 机易 锈、易 损的 部位 要妥 善包 装（如 手把、座 椅、靠背 等）。9.3.2 出厂的 果园 电动 采摘 机应 附有装 箱清 单、产品 合格 证、使 用说 明书、三 包凭 证、保 修手 册(保修单)，并妥 善包 装。9.4 运输和 贮存 9.4.1 果园电 动采 摘机 在运 输的 过程中 应做 到安 全可 靠、运输车 辆应 具备 有效 的防 雨设施。9.4.2 果园电 动采 摘机 在干 燥、通风的 仓贮 条件 下，应保 证果园 电动 采摘 机及 其备 件、附 件、随车 工具的防 锈期，自 出厂 之日 起不少 于 12 个 月。_
