户外广告钢结构设施安全检测技术规程DB36／T 938-2017.pdf

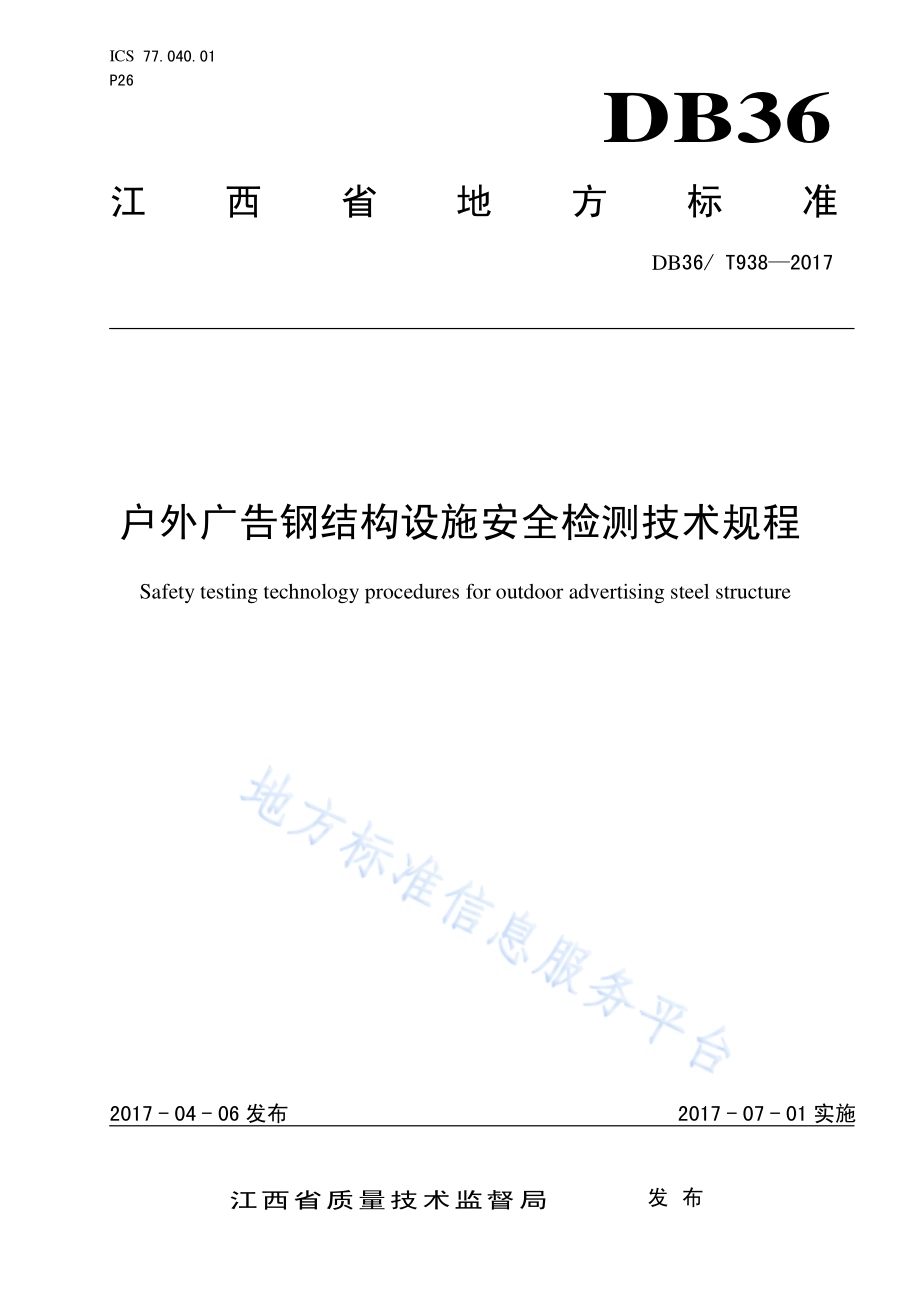

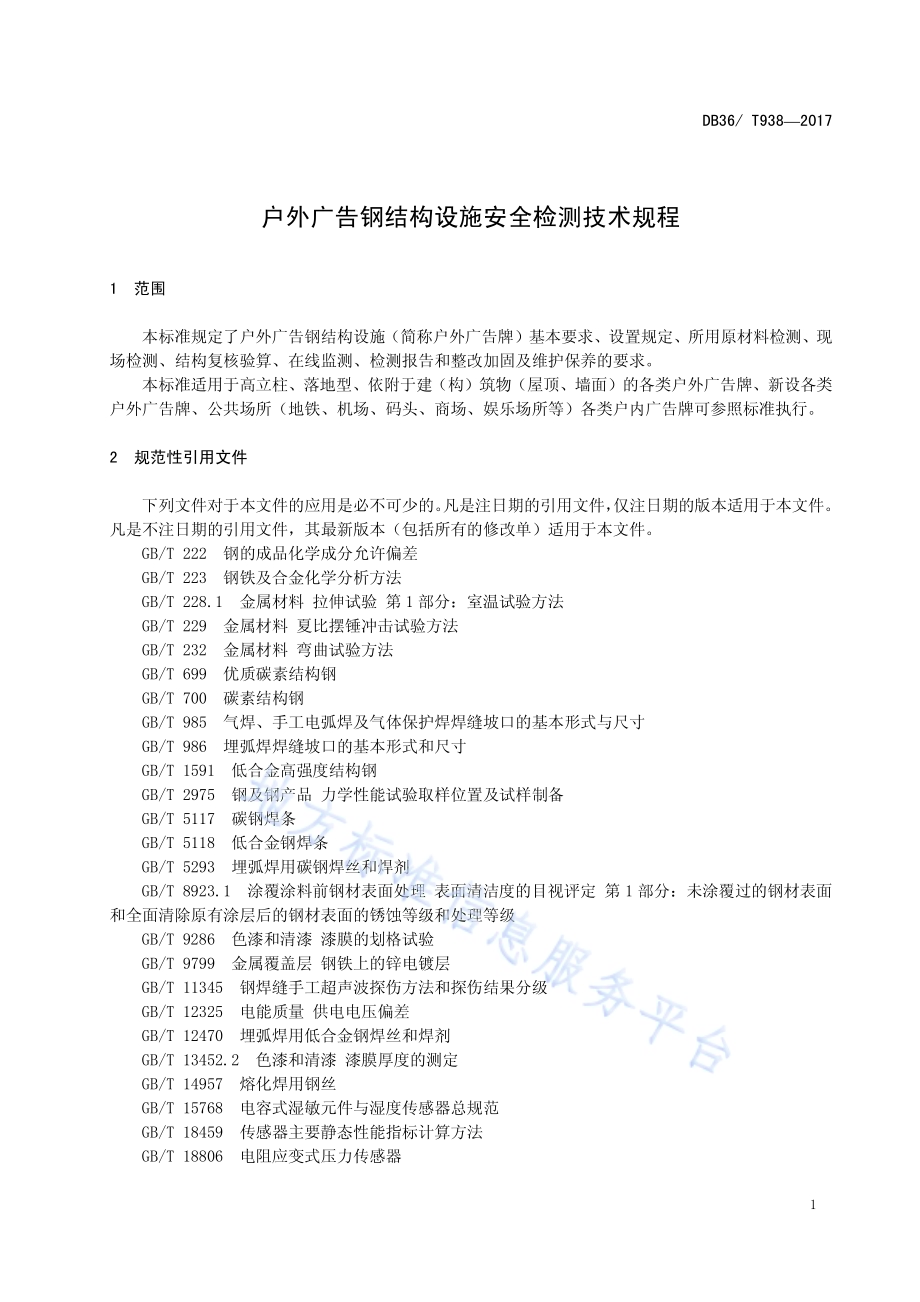

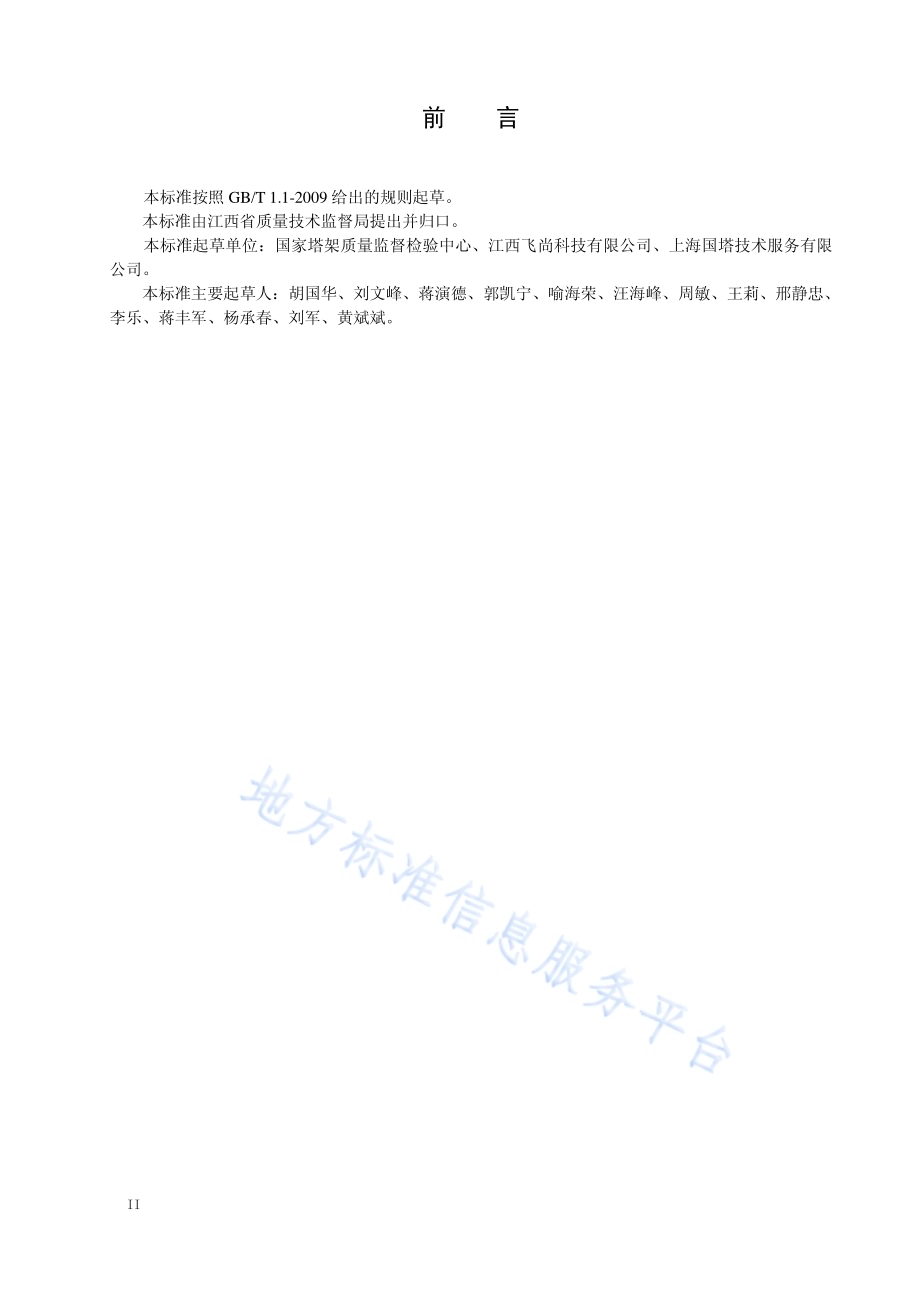

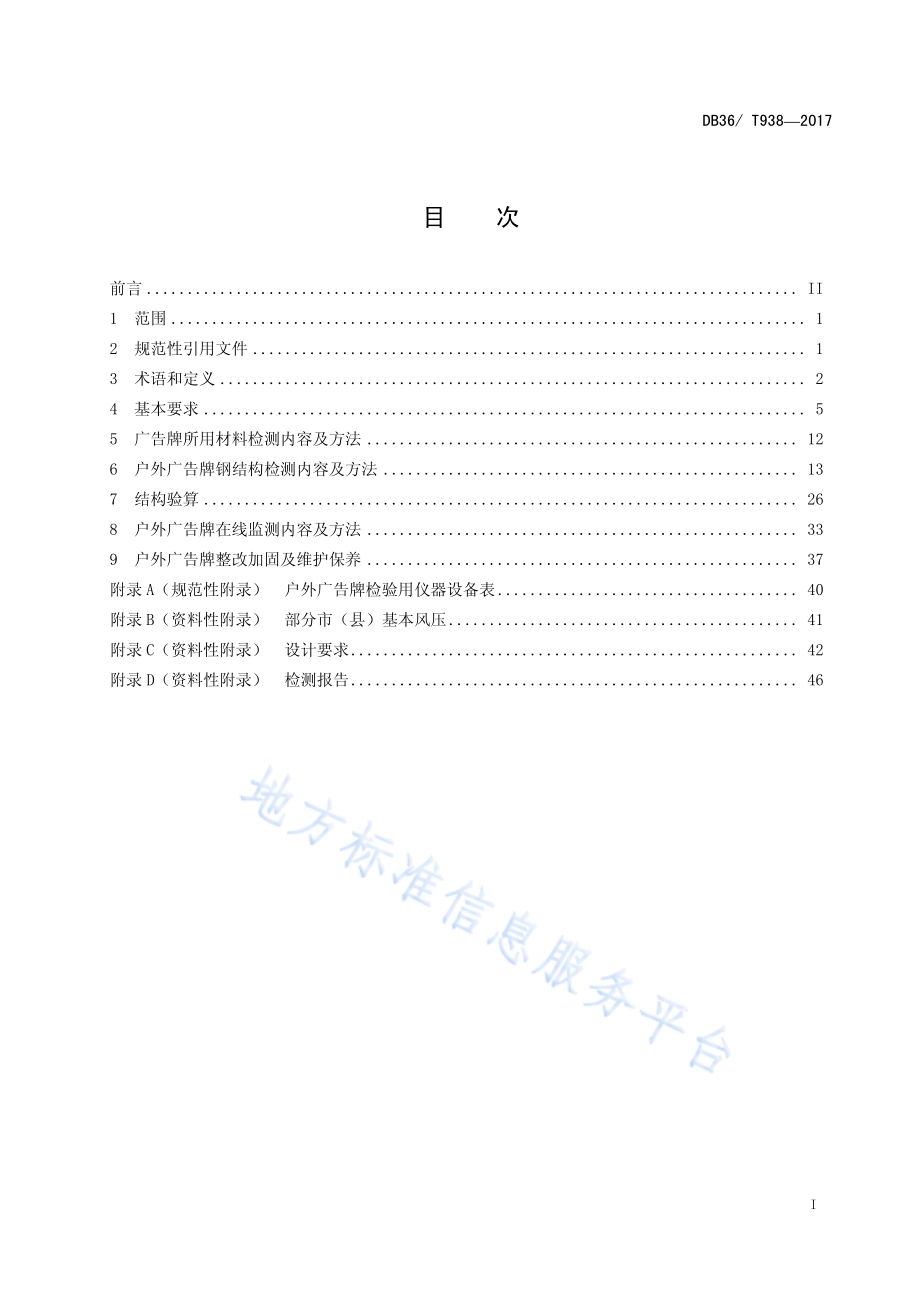

ICS 77.040.01 P26 DB36 江西省地方标准 DB36/T9382017 户外广告钢结构设施安全检测技术规程 Safety testing technology procedures for outdoor advertising steel structure 2017-04-06 发布 2017-07-01 实施 江西省质量技术监督局 发布 DB36/T9382017 目 次 前言.II 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.2 4 基本 要求.5 5 广 告牌 所 用材 料检 测内容 及 方法.12 6 户外 广告 牌钢 结构 检测内 容 及方 法.13 7 结构 验算.26 8 户外 广告 牌在 线监 测内容 及 方法.33 9 户外 广告 牌整 改加 固及维 护 保养.37 附录A（规范 性附 录）户外广 告牌 检验 用仪 器设 备表.40 附录B（资料 性附 录）部分市（县）基 本风 压.41 附录C（资料 性附 录）设计要 求.42 附录D（资料 性附 录）检测报 告.46 I 前 言 本 标 准按照 GB/T 1.1-2009 给出的 规则 起草。本标准 由江 西省 质量 技术 监督局 提出 并归 口。本标准 起草 单位：国 家塔 架质量 监督 检验 中心、江 西飞尚 科技 有限 公司、上 海国塔 技术 服务 有 限公司。本 标 准主 要起 草人：胡 国华、刘文 峰、蒋演 德、郭凯 宁、喻 海荣、汪 海峰、周 敏、王 莉、邢静忠、李乐、蒋丰 军、杨承 春、刘军、黄斌 斌。II DB36/T9382017 户外广告钢结构设施安全检测技术规程 1 范围 本标准 规定 了户 外广 告钢 结构设 施（简称 户外 广告 牌）基 本要 求、设置 规定、所用 原材 料检 测、现场检测、结 构复 核验 算、在线监 测、检测 报告 和整 改加固 及维 护保 养的 要求。本标准 适用 于高 立柱、落 地型、依附 于建（构）筑 物（屋 顶、墙面）的 各类 户外广 告牌、新 设各 类户外广 告牌、公 共场 所（地铁、机场、码 头、商场、娱乐 场所 等）各类 户内 广告牌 可参 照标 准执 行。2 规范性引用文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 222 钢的 成品 化学 成分允 许偏 差 GB/T 223 钢铁 及合 金化 学分析 方法 GB/T 228.1 金属 材料 拉 伸试验 第1 部分：室 温试验 方 法 GB/T 229 金属 材料 夏比摆 锤 冲击 试验 方法 GB/T 232 金属 材料 弯曲试 验 方法 GB/T 699 优 质碳 素结 构钢 GB/T 700 碳 素结 构钢 GB/T 985 气焊、手 工电 弧焊及 气体 保护 焊焊 缝坡 口的基 本形 式与 尺寸 GB/T 986 埋弧 焊焊 缝坡 口的基 本形 式和 尺寸 GB/T 1591 低合 金高 强度结 构 钢 GB/T 2975 钢及 钢产 品 力学性 能试 验取 样位 置及 试样制 备 GB/T 5117 碳钢 焊条 GB/T 5118 低合 金钢 焊条 GB/T 5293 埋弧 焊用 碳钢焊 丝 和焊 剂 GB/T 8923.1 涂 覆涂 料前钢 材 表面 处理 表面 清洁 度 的目视 评定 第 1 部分：未涂覆过 的钢 材表 面和全面 清除 原有 涂层 后的 钢材表 面的 锈蚀 等级 和处 理等级 GB/T 9286 色漆 和清 漆 漆膜的 划格 试验 GB/T 9799 金属 覆盖 层 钢铁上 的锌 电镀 层 GB/T 11345 钢 焊缝 手工 超声波 探伤 方法 和探 伤结 果分级 GB/T 12325 电能 质量 供 电电压 偏差 GB/T 12470 埋弧 焊用 低合 金 钢焊 丝和 焊剂 GB/T 13452.2 色 漆和 清漆 漆膜 厚度 的测 定 GB/T 14957 熔化 焊用 钢丝 GB/T 15768 电 容式 湿敏 元件与 湿度 传感 器总 规范 GB/T 18459 传感 器主 要静 态 性能 指标 计算 方法 GB/T 18806 电 阻应 变式 压力传 感器 1 GB/T 18901 光纤 传感 器 GB 19261 霓虹 灯管 的一 般要求 和安 全要 求 GB 19653 霓虹 灯安 装规范 GB/T 25296 电 气设 备安 全通用 试验 导则 GB 50007 建筑 地基 基础 设计规 范 GB 50009 建筑 结构 荷载 规范 GB 50010 混凝 土结 构设 计规范 GB 50011 建筑 抗震 设计规 范 GB 50017 钢 结构 设计 规范 GB 50026 工程 测量 规范 GB 50034 建筑 照明 设计 标准 GB 50057 建筑 物防 雷设 计规范 GB/T 50107 混凝 土强 度检 验 评定 标准 GB 50150 电气 装置 安装 工程 电 气设 备交 接试 验标准 GB 50202 建筑 地基 基础 工程施 工质 量验 收规 范 GB 50204 混凝 土结 构工 程施工 质量 验收 规范 GB 50205 钢结 构工 程施 工质量 验收 规范 GB 50292 民用 建筑 可靠 性鉴定 标准 GB 50303 建筑 电气 工程 施工质 量验 收规 范 GB/T 50344 建 筑结 构检 测技术 标准 GB 50601 建筑 物防 雷工 程施工 与质 量验 收规 范 GB/T 50621 钢结 构现 场检 测 技术 标准 GB 50982 建筑 与桥 梁结 构监测 技术 规范 CECS 03 钻 芯法 检测 混凝土 强度 技术 规程 CECS 148 户外 广告 设施 钢结构 技术 规程 JGJ/T 8 建 筑变 形测 量规程 JG 9 钢桁 架检 验及 验收 标准 JGJ/T 16 民用 建筑 电气 设计规 范 JGJ/T 23 回弹 法检 测混 凝土抗 压强 度技 术规 程 JGJ 81 建筑 钢结 构焊 接技 术 规程 JGJ 145 混凝 土结 构后 锚 固技术 规程 JG/T 203 钢结 构超 声波 探伤及 质量 分级 法 JB/T 6061 无损 检测 焊 缝磁粉 检测 JB/T 6062 无损 检测 焊 缝渗透 检测 DB 31/283 户外 广告 设施设 置 技术 规范 DGJ 08-9 建筑 抗震 设计 规程 DG/TJ 08-100 低压 用户 电气装 置规 程 DG/TJ 08-2011 钢结 构检测 与 鉴定 技术 规程 DG/TJ 08-2020 结构 混凝土 抗 压强 度检 测技 术规 程-回弹法、超 声回 弹综 合法、钻芯 法 DG/TJ 08-20003 建 筑锚 栓抗拉 拔、抗剪 性能 试验 方法 3 术语和定义 下列术 语和 定义 适用 于本 文件。3.1 2 DB36/T9382017 检测 inspection 对检测 项目 的性 能进 行量 测、检 查、试验 等，并将 结 果与标 准规 定的 要求 进行 比较，以确 定每 项性能是否 合格 的活 动。3.2 构件 element 由零件、部 件紧 固联 结组 成的铁 塔基 本单 元。3.3 锈蚀 rust 金属材 料由 于水 分和 氧气 等的化 学或 电化 学作 用而 产生的 腐蚀 现象。3.4 腐蚀 corrosion 构件与 环境 中有 害介 质接 触而产 生化 学变 化，从而 导致该 材料 性能 的退 化或 材料的 破坏。3.5 里氏硬度 leeb handness 用规定 质量的 冲击 体在弹力 作用 下以一 定速 度冲击 试样表 面，用 冲头 在距离 试样表 面1mm 处的回 弹速度与 冲击 速度 之比 计算 出的数 值。3.6 风荷载 wind load 风对构 建物 或建 筑物 产生 的作用 力。3.7 监测 monitoring measurements 采 用 仪器 量测、现场 巡查或 远 程视 频监 控等 手段 和方 法，长期、连 续地 采集和 收 集反 映塔 的安 全状况、变 化特 征及 其发 展趋 势的信 息，并进 行分 析、反馈的 活动。3.8 监测点 monitoring point 监测仪 器布 置的 位置。3.9 在线监测 online monitoring 应用现 代电 子、信息、通 信及计 算机 技术，实 现数 据实时 采集、传 输、分析、管理 的监 测技 术。3.10 风及风致响应 the wind and wind-induced response 在外界 风压、风 速、风向 等因素 影响 下导 致结 构产 生的振 动等 现象。3.11 3 结构应变 structural strain 户外 广告 牌结 构受 到应 力的变 化。3.12 结构监测 structural monitoring 频繁 或连 续观 察或 量测 结构的 状态。3.13 施工期间监测 construction monitoring 施工 期间 进行 的结 构监 测。3.14 使用期间监测 service life monitoring 使用 期间 进行 的结 构监 测。3.15 监测系统 monitoring system 由监 测设 备组 成实 现一 定监测 功能 的软 件及 硬件 集成。3.16 监测设备 monitoring equipment 监测 系统 中，传感 器、采集仪 等硬 件的 统称。3.17 传感器 transducer sensor 能感 受规 定的 被测 量并 按照一 定的 规律 转换 成可 用输出 信号 的器 件或 装置，通常由 敏感 元件 和转换元件 组成。3.18 窗函数 window function 为了 减少 频谱 能量 泄漏，可采 用不 同的 截取 函数 对信号 进行 截断 频谱 分析，使用 的截 断函 数称 为窗函数。3.19 可靠性 reliability 结构在 规定 的时 间内，在 规定的 条件 下，完成 预定 功能的 能力。3.20 户外广告牌钢结构 Outdoor advertising steel structure 设置在 铁路、公 路边 或在 建筑物、构 筑物 上的 广告 牌钢结 构。3.21 落地广告牌 standing advertisement board 设置在 地面 上的 广告 牌。4 DB36/T9382017 3.22 墙面广告牌 advertisement board on wall 附设在 建筑 物或 构筑 物表 面上的 广告 牌。3.23 屋顶广告牌 advertisement board on roof 架立在 屋顶 上的 广告 牌。3.24 作用效应 effect of action 由 荷载 引起 的结 构或 结构构 件的 内力 和变 形。4 基本要求 4.1 一般规定 4.1.1 户外广 告牌 安全 检测 是指 依据本 标准 进行 的检 测、监测、可靠 性校 验和 整改 加固及 维护 保养 活动，应 由具 备相 应检 测资 质的机 构进 行。4.1.2 检测所 用仪 器、设备 及测 量工具 都应 在计 量校 定或 校准的 有效 期内。4.1.3 检测人 员必 须经 过培 训合 格才能 上岗，对 于特 殊检 测项目，还 应具 有相 应的 检测资 质。4.1.4 户外广 告牌 的安 全检 测应 依据本 标准 的要 求和 相关 标准规 定，结合 实际 情况 编制检 测方 案。当发现检 测、试验 数据 的数 量不足 或者 结果 出现 异常 时，应 进行 补充 检测 或试 验。4.1.5 结构在 受荷 载状 态，对构 件取样 时应 不影 响结 构的 安全使 用，必要 时可 采用 卸荷或 加固 等临 时安全措 施。4.1.6 现场检 测结 束后，应 修补 检测所 造成 的结 构或 构件 的局部 损伤，并 应保 证修 补后结 构或 构件 的承载能 力不 降低。4.1.7 为确保 户 外广 告牌 正 常运 行，应 按本 标准 进行 定期 安全检 测。对于 出现 下列 情况之 一时，应 按本标准 对户 外广 告牌 进行 检测:a)拟改变 户外 广告 牌用 途、使用条 件或 使用 要求；b)拟对户 外广 告牌 进行 较大 规模维 修或 其他 形式 结构 改造；c)拟对户 外广 告牌 进行 整体 移位；d)户外广 告牌 本身 出现 明显 的结构 功能 退化 现象 或有 明显的 变形；e)户外广 告牌 受到 灾害、事 故等作 用影 响，并产 生明 显损伤；f)户外广 告牌 超过 设计 使用 年限，拟延 长其 使用 年限；g)对户外 广告 牌的 抗力 产生 有根据 的怀 疑；h)在既有 户外 广告 牌附 近进 行有关 活动 而可 能对 结构 产生损 伤。4.2 基本工作程序和内容 户外 广告 牌安 全检 测的 程 序，应按图 1 进行。出具报 告 项目立 项 确定检 测铁 塔 类型及 数量 确定检 测机 构 5 图1 户外广告牌安全检测程序 4.3 基本工作程序和内容 4.3.1 钢材 4.3.1.1 户外广 告牌 钢结 构选 用的 钢材，应符 合GB 50017 的 有关规 定。4.3.1.2 不宜使 用废 旧材 料替 代制 作原材 料；若需 使用，必 须经有 资质 的检 测部 门检 测合格 后方 可使用。4.3.1.3 采用牌号为 Q235/Q345 的钢 材 时，其性 能应 分别 符合 GB/T 700 和 GB/T l591 的规定,当采用其他牌 号钢 以及 耐侯 碳素 结构钢 和高 耐侯 结构 钢时，应符 合现 行有 关标准 的规 定 并应 附有 质量 证明书。4.3.1.4 钢材应 具有 抗拉 强度、屈 服强度（或 屈服 点）、伸 长率、冷弯 试验、冲 击韧 性及硫、磷 含量的合格 保证；对 焊接 结构 尚应具 有碳 含量 的合 格保 证。4.3.1.5 钢材表 面锈 蚀、麻点 或划 痕的深 度不 应大 于该 钢材 厚度负 偏差 值 的1/2；钢 材端边 或断 口处不应有 分层、夹 渣等 缺陷。4.3.1.6 钢材的 强度 设计 值，应根 据钢材 厚度 或直 径，按 表1 采 用。表1 钢材的强度设计值 牌号 钢材厚度或直径（mm）抗拉、抗压、抗弯 f（N/mm2）抗剪 Vf（N/mm2）端面承压 cef（N/mm2）Q235 16 215 125 325 1640 205 120 4060 200 115 60100 190 110 Q345 16 310 180 400 1635 295 170 3550 265 155 50100 250 145 6 DB36/T9382017 4.3.2 连接材料 4.3.2.1 手工电 弧焊 焊接 用的 焊条 应符 合 GB/T 5117 或 GB/T 5118 的规 定；自动 焊接 或半自动 焊接 采用的焊 丝和 相应 的焊 剂应 符合GB/T 14957 的 规定；气体保 护焊 所用 的气 体纯 度应达 到相 关标 准中 的要求。4.3.2.2 焊 缝 的强 度设 计值 应按表2 采 用。表2 焊缝的强度设计值 焊接方法和焊条型号 构件钢材 对接焊缝（N/mm2）角焊缝（N/mm2）牌号 厚度或直径（mm）抗压 wcf 焊缝质量为下列等级时，抗拉wtf 抗剪 wvf 抗拉、抗压、抗剪wff 一级、二级 三级 自动焊、半自动焊和 E43 型焊条的手工焊 Q235 钢 16 215 215 185 125 160 1640 205 205 175 120 4060 200 200 170 115 60100 190 190 160 110 自动焊、半自动焊和 E50 型焊条的手工焊 Q345 钢 16 310 310 265 180 200 1635 295 295 250 170 3550 265 265 225 155 50100 250 250 210 145 注1：自动焊和半自动焊所采用的焊 丝和焊剂，应保证其熔敷金属 的力学性能不低于 GB/T 5293 和 GB/T 12470 中相关的规定。注2：焊缝质量等级应符合GB 50205 的规定。注3：对接焊 缝在 受压 区的 抗弯 强度 设计值 取wcf，在受 拉区 的抗 弯强 度设计 值取wtf。表中厚度系指计算点的钢材厚度，对轴心受拉和轴心受压构件系指截面中较厚板件的厚度。4.3.2.3 高强度 螺栓、普 通螺 栓、铆钉、自攻 钉、拉铆 钉、射钉、锚栓(机械 型和 化学试 剂 型)、地 脚锚栓等 紧固 标准 件及 螺母、垫圈 等标 准配 件，其品 种、规 格、性能 等应 符合 现行国 家产 品标 准和 设 计 要求；严 禁使 用有 锈蚀、裂 纹、碰 伤或 混批 的高 强度 螺栓。4.3.2.4 螺栓连 接的 强度 设计 值应 按表3 采 用。表3 螺栓连接的强度设计值 螺栓的性能等级、锚栓和构件钢材的牌号 普通螺栓（N/mm2）锚栓 承压型连接 高强度螺栓（N/mm2）C 级螺栓 A 级、B 级螺栓 7 抗拉 btf 抗剪 bvf 承压 bcf 抗拉 btf 抗剪 bvf 承压 bcf 抗拉 atf 抗拉 btf 抗剪 bvf 承压 bcf 普通螺栓 4.6 级 4.8 级 170 140 5.6 级 210 290 8.8 级 400 320 锚栓 Q235 钢 140 Q345 钢 180 高强度螺栓承压型连接 8.8 级 400 250 10.9 级 500 310 构件 Q235 钢 305 405 470 Q345 钢 385 510 590 注1：A 级螺栓用于d 24mm和l 10d或l 150mm（按较小值）的螺栓；B 级螺栓用于d 24mm或l 10d或l 150mm（按较小值）的螺 栓。d 为公称直径，l 为螺杆公 称长度。注2：A、B 级螺栓孔的允许偏差和孔 壁表面粗糙度，C 级螺栓孔的允 许偏差和孔壁表面粗糙度，均应符合GB 50205的要求。4.3.2.5 户外广 告牌 钢结 构与 混凝 土结构 之间 应采 用专 用预 埋件连 接，严禁 采用 摩擦 型 膨胀螺 栓锚 固。当确无 条 件设 置专 用预 埋件 时，应采 用其 他可 靠的连 接 措施，但必 须通 过受力 计 算与 试验 验证，以确保安全。4.3.3 混凝土 4.3.3.1 混凝土 的强 度等 级、力学 性能指 标和 质量 标准 应分 别符 合 GB 50010 和GB/T 50107 的规 定。4.3.3.2 混凝土 的强 度设 计值 应按 表4 采用。表4 混凝土的强度设计值 强度种类 混凝土强度等级 N/mm2 C15 20 C25 C30 C35 C40 C45 C50 C55 C60 轴心抗压 c f 7.2 9.6 11.9 14.3 16.7 19.1 21.2 23.1 25.3 27.5 轴心抗拉 t f 0.91 1.10 1.27 1.43 1.57 1.71 1.80 1.89 1.96 2.04 注：计算现浇钢管混凝土轴心受压和偏心受压构件时，如截面长边或直径小于300mm，则表中混 凝土强度设计值应乘以系数0.8；当构件质量确有保 证时，可不受此限制。4.3.3.3 混凝土 的物 理性 能指 标应 按表5 采 用。8 DB36/T9382017 表5 混凝土物理性能指标 物理性能 混凝土强度等级（104N/mm2）C15 C20 C25 C30 C35 C40 C45 C50 C55 C60 弹性模量 c E 2.20 2.55 2.80 3.0 3.15 3.25 3.35 3.45 3.55 3.60 剪切模量 c G 0.88 1.02 1.12 1.20 1.26 1.30 1.34 1.38 1.42 1.44 注：当温度在0 100 范围内时，混凝土线膨胀系数可采用1 10-5/，混凝土泊松比可采用0.2。4.4 设置规定 4.4.1 一般规定 4.4.1.1 户外广 告牌 的设 置应 当遵 守相关 法律、法 规的 规定。4.4.1.2 户外广 告牌 的布 置形 式应 与街景 协调，并 保持 完好、整齐、美 观，不应 妨碍 道路交 通安 全与畅通。4.4.1.3 位于城 市景 观绿 化隔 离带 上的户 外广 告牌 设置 应保 证视觉 走廊 的通 透。4.4.1.4 道路上 的户 外广 告牌 严禁 遮挡交 通指 示牌、信 号灯、路牌 等交 通设 施，在视 线范围 内不 应使用与交 通设 施易 混淆 的色 彩。4.4.1.5 不应影 响市 政、交通 设施 和残疾 人设 施的 使用。4.4.1.6 在绿地 上设 置户 外广 告牌 不应影 响绿 化生 长，尽可 能减少 遮挡 绿化 景观。4.4.2 城市道路、广场及城市绿地上户外广告牌 4.4.2.1 立杆式（含双立杆式）户外广告牌 a)立杆直 径宜 不小 于 0.08m 且不大 于 0.25m；b)立杆外 缘距 人行 道或 绿化 带侧石 外缘 应不 小 于 0.4m；c)牌面外 缘距 人行 道或 绿化 带侧石 外缘 应不 小 于 0.2m；d)牌面底 部离 人行 道地 面的 高度应 不小 于2.4m，离绿地 高 度应 不小于 0.5m；e)道 路 红线 宽度在 50m 以上 的，户 外广 告牌 间距 应不 小于道 路宽 度 的 2 倍；f)道 路 红线 宽度在 20m 50m 的，户 外广 告牌 间距 应不 小于道 路宽 度 的2 倍；g)商业街 区户 外广 告牌 间距 宜为20m50m；h)牌面（单面）面 积宜 不大 于2.0m2，单 边长 度宜 不大于2m，厚 度应 不大 于 0.2m。4.4.2.2 底座式户外广告牌 a)底座式 户外 广告 牌应 设置 在人行 道宽 度不 小 于 5m 的地 段，或 面积 不小于 50m2 的 广 场（空地）及绿地；b)底座和 牌面 外缘 距人 行道 或绿化 带侧 石外 缘应 不小 于0.4m；c)牌面（单面）面 积宜 不大 于3.0 m2，底座 和牌 面的总 高 度应 不大于 3m，占地面 积 应1.0m2。4.4.2.3 依附于公用设施的户外广告牌 a)依附于 灯杆 等的 户外 广告 牌设 置应 按照 以下 要求：1)牌面底 部离 人行 道地 面的 高度应 不小 于2.4m；2)牌面外 缘距 人行 道侧 石外 缘应不 小 于0.2m；9 3)牌面（单面）面 积宜 不大 于2.0m2，单 边长 度宜 不大于 2m，厚度 应不 大于 0.3m；b)依附于 公交 候车 亭的 户外 广告牌 设置 应按 照以 下要 求：4)牌面不 应设 在候 车亭 的顶 部；5)不应有碍 乘客 观看 站牌，不应影 响人 流交 通的 顺畅 和道路 视觉 的通 透；c)依附于电 话亭、报刊 亭、宣传亭（栏）等的户 外广 告牌设置 同 5.4.2.3 b)款，应与所 依附 的公用设 施规 格协 调，不影 响整体 效果 及使 用功 能。4.4.3 依附于建筑设置的户外广告牌 4.4.3.1 外挑式户外广告牌 a)户外广 告牌 的高 度与 宽度 比例宜 为 6：1 或 8：1；b)户外广 告牌 的上 沿高 度不 应超 过 12m，严 禁超 出屋 顶高度；厚 度应 不大 于0.3m；c)户外广 告牌 底部 离地 面的 净空高 度应 不小 于 3m；d)沿路建筑 紧贴 或者压 占道 路规划红 线的，户外 广告 牌外挑距 离应 不大 于 1.2m，版面宽 度应 不大于1m，外 挑部 分不 应对周 边 单位 及个 人造 成妨 碍。4.4.3.2 附着式贴面户外广告牌 a)户外广 告牌 的上 沿不 应超 过屋顶 高度，宽 度不 应超 过建筑 物两 侧；b)户外广 告牌 凸出 墙面 的距 离不应 超 过0.3m，其 凸出墙 面 的部 分不 应妨 碍行 人的 安 全；c)在建筑 外墙 设置 户外 广告 牌严禁 遮挡 窗口 和建 筑物 主体的 肌理 和整 体造 型。4.4.3.3 屋顶户外广告牌 a)不应妨碍相 邻居住建 筑的 日照，凸出 屋面的户 外广 告设施高度 应计入计 算日 照系数的建 筑高度；b)户外广 告牌 应与 建筑 物外 墙面平 行，且在 建筑 外墙 边缘和 两侧 分别 向内 推 进0.5m 设 置；c)高层屋 顶应 做透 空或 半透 空户外 广告 牌；d)坡屋顶、屋 顶造 型独 特的 建筑物 顶部 严禁 设置 户外 广告牌；e)建筑上 设置 户外 广告 牌不 应破坏 天际 线的 完整 和连 续性；f)当 建 筑的 高度在 3 层以 下（小于 9m）时，不宜 设置屋 顶 户外 广告 牌；当 建筑的 高 度在 3 层8层（9 m24m）时，屋顶 户外广 告设 施牌 面的 高度 应不大 于 5m；当 建筑 的高 度在 9 层18 层（25 m 50m）时，屋 顶户外 广 告牌 牌面 的高 度应 不大 于 7m；18 层（50m）以上 的 建筑 物或 构筑物上 严禁 设置 屋顶 户外 广告牌。4.4.3.4 店招店牌户外广告牌 4.4.3.4.1 平行于建筑外墙设置的店招店牌 a)原则上只能设置在建筑物二层窗台线以下，高度不应超过 1.5m，凸出墙面 的距离不应超过0.5m，牌面 左右 不应 凸出 墙面的 外轮 廓线，宽 度与 墙面相 协调，并 与相 邻店 招店牌 一致；b)单层斜 屋面 建筑 上不 应设 置遮挡 屋檐 的店 招店 牌；c)单层平 屋顶 建筑 设置 的店 招店牌 高度 不应 超出 女儿 墙顶部，且 高度 不应 大 于1.2m；d)不应遮 挡建 筑立 面的 采光 窗口及 建筑 物主 体的 肌理 和整体 造型；e)不应在 建筑 主体 三层 以上 的层与 层之 间的 窗间 墙上 设置。4.4.3.4.2 垂直于建筑外墙设置的店招店牌 a)牌面的 外沿 距建 筑物 的立 面应不 大 于1.3m，下沿 距地 面 应不 小于 2.5m，长与 宽的比 例应 按 6：1 或8：1 设 置；b)户外店 招店 牌的 厚度 应不 大于0.3m；c)牌面的 上端 不应 超出 承接 墙面的 上端；10 DB36/T9382017 d)同一建 筑物 上的 外挑 户外 广告设 施体 量应 大致 保持 一致。4.4.3.4.3 在建筑物顶上设置的店招店牌 a)宜用实 体字、立 体发 光字 或霓虹 灯形 式；b)高 度在 8 层（24m）以下 的建 筑 物顶 上设 置的，牌面高 度 不宜 超过 5m，宽度 不 应超出 建筑 物两侧墙面，并 须平 行于 建筑 外墙；c)高 度在 9 层18 层（25 m 50m）以下 的建 筑屋 顶上设 置 的，牌面 高度 不宜 超过 6m；d)牌面不 应凸 出建 筑外 墙面。4.4.4 高立柱户外广告牌 4.4.4.1 高立柱 户外 广告 牌必 须采 用单柱 式两 面体 或三 面体 结构，柱体 直径 应不 小 于0.5m。4.4.4.2 高立柱 户外 广告 牌不 应设 置在隧 道体 及隧 道两 端挖 方地段，不 应设 在桥 梁体（含主桥 和引 桥）上。4.4.4.3 高立柱 户外 广告 牌不 应设 置在城 市快 速干 道以 内，城市道 路红 线 外15m 范围 内，城 市排 水管（渠）外侧 10m 范围 内，城市河 道驳 坎外 侧10m 范 围内。4.4.4.4 高立柱 户外 广告 牌牌 面外 缘不应 侵入 人行 道，离建 筑物不 应小 于倒 伏距 离，立柱牌 面外 缘距离 道 路红 线应 不小于 5m，离城市 主要 道路 中心 线交 叉点（平交）间 距应 不小 于 100m，立 交根 据情 况确定。4.4.4.5 高立柱 户外 广告 牌总 高度 不宜超 过 22m，其 单幅 幅面 规 格尺 寸、纵向 间距 应符 合表 6 和表 7的规定。4.4.4.6 对于单 幅广 告牌 面规 格小 于5m 10m 的 高立 柱户 外广 告 牌间 距应 不小于 500m，总高 度应 不大于12m。表6 高立柱户外广告设施牌面的最大尺寸 道路类别 户外广告设施牌面的最大尺寸（m）城市快速干道以外次要公路（含二级、三级和未定级公路）、一级公路及城市入口 5 15 高速公路 6 18 表7 高立柱户外广告设施的最小纵向间距尺寸 道路类别 户外广告设施的最小纵向间距（m）城市快速干道以外次要公路（含二级、三级和未定级公路）、城市入口 650 一级公路、高速公路 1000 4.4.5 围墙户外广告牌 4.4.5.1 如果在 工地 围墙 要求 设置 户外广 告牌，其 面向 道路 方向不 应凸 出两 侧现 有工 地外墙 的墙 面，且不应 超出 工地 自身 范围，牌面 高度 应不 大 于 6m，总 高 度应 不大于 8m，设 置 位置不 应超 越红 线。11 4.4.5.2 建设单 位在 建筑 工地 可按 要求设 置 围墙 户外 广告 牌，高 度 应不 大于6m，且不应 超 出工 地自身范围，建设 项目 竣工 后须 自行拆 除。4.4.5.3 沿街围 墙（建设 工地 围墙 除外）部分 地段 因遮 挡破 旧低矮 房屋 等影 响市 容观 瞻建筑 物的 需要，可以结 合围 墙墙体 设置 户外 广 告牌，总 高度 应不 大于 8m，但尺 寸、形式、图案、色彩 应相 互协 调。4.4.6 实物造型户外广告牌 实物造 型户 外广 告牌 仅限 于商业 步行 街、商业 广场 设置，占地 面积 应不 大于 2.5m2，宽度不 大于 人行道宽 度的 四分 之一，高 度应不 大 于 8m。5 户外广告牌所用材料检测内容及方法 5.1 一般规定 5.1.1 户外广 告牌 所用 材料 应按 制作安 装批 次，结构 构件 种类、零部 件规 格以 及结 构现状 情况 进行 抽样检测。5.1.2 当被检 验的 材料 性能 指标 随时间 变化 的影 响可 以忽 略不计 时，可按 下列 原则 确 定材料 性能 指标：a)经调查 当有 可靠 的材 料质 量记录 资料 时，可按 原记 录资料 确定 材料 的性 能指 标。b)当工程 尚有 与检 测结 构相 同的余 料时，可 将其 加工 成试样 进行 检验，确 定材 料的性 能指 标。5.1.3 当检测 方案 没有 专门 规定，且结 构工 作环 境无 明显 差异、未曾 发生 材料 恶劣 环境造 成损 坏现 象或迹象 时，可按 下列 原则 进行组 批检 验：c)对于钢 材，同 种构件 同规 格钢材 为一 个检 验批，有 依据时，可以 按照工 程材 料进场 时的 检 验 批组批；d)对于焊 接材 料，同种 构件 中同一 形式 焊缝 为一 个检 验批，有 依据 时，可以 按 照工程 材料 进场 时的检验 批组 批；e)对于连 接用 紧固 件和 其他 节点连 接材 料，同种 构件 中的同 规格 零部 件为 一个 检验批，有 依据 时可以按 照工 程材 料进 场时 的检验 批组 批。5.1.4 累积损 伤、腐蚀 及灾 害等 原因可 能造 成材 料性 质发 生改变 时，应在 外观 及尺 寸合格 的产 品上 取样，并 防止 加工 硬化 对力 学性能 的影 响，保证 不影 响试样 性能。5.1.5 检验机 构应 配备 相应 的仪 器设备（见 附 录A）。5.2 所用材料要求 应按4.3 节 广 告牌 材料 要求的 规 定执 行。6 户外广告牌钢结构检测内容及方法 户外广 告牌 现场 检测 前，应按4.4 节 设置 规定 检查 广告牌 设置 是否 符合 要求，并做 好相 应记 录 6.1 户外广告牌钢结构检测内容及方法 6.1.1 户外广告牌结构几何尺寸 6.1.1.1 检测内容 a)根据业 主提 供的 设计 施工 图，对照 现场 实物对 结构 的总体 尺寸、构件的 几何 尺寸、杆 件截 面 尺寸等进 行测 量和 复核，对 其与原 设计 不相 符之 处，作好记 录和 标记；b)未提交 设计 施工 图的 广告 牌，现场 检测 人员 必须 针对 实 物的 现状，测 量、绘制 结 构简 图，并标明其结 构的 总体 尺寸、构 件的几 何形 状和 杆件 截面 尺寸；c)结构简 图应 包括 构架 的平 面图和 立面 图，并 在简 图中 标明杆 件的 受力 线偏 移量 与杆件 的实 际 截面尺寸；12 DB36/T9382017 d)广告画 面的 底标 高测 量。6.1.1.2 标准要求 按照GB/T 50621 中 的第4 章执 行。6.1.1.3 检测方法 a)结构的 总体 尺寸、构 件的 几何尺 寸以 及广 告画 面的 底标高 以激 光测 距仪 测量；b)杆件截 面尺 寸以 钢卷 尺、游标卡 尺、千分 尺、超 声波 测厚仪、卡 钳等 量具 测量，超声波 测厚 仪、游标卡 尺精 度均 达 0.01mm；c)户外广 告牌 的不 同规 格、型号的 主要 受力 杆件 均 应予 以 分别 测量，对 于锈 蚀的 构 件，应 将腐蚀层除尽、露 出金 属光 泽后 在进行 测量；d)钢 材 的厚 度检 测应 在构件3 个不 同部 位进 行测 量，取3 处测 试值 的平 均值 作为 钢材厚 度的 代表值。6.1.2 立柱垂直度、柱身弯曲 6.1.2.1 检测内容 高立柱 的立 柱、落地 式立 柱、屋 顶式 立柱 的垂 直度、柱身 弯曲。6.1.2.2 标准要求 按照GB 50205 中的10.3.3 条 款、GB/T 50621 中 的第 9 章执 行。6.1.2.3 检测方法 a)高度大 于 6m 的立 柱应 以经纬 仪 配以 钢尺、钢卷 尺检 测；高度 小于 6m 的 立柱 可以 线锤配 以钢 尺、钢卷尺 检测；b)立柱垂 直度 检测 时，仪器 应 架设在 与立 柱倾 斜方 向成 正交的 方向 线 上，且宜 距被测 目 标（12）倍目标 高度 的位 置，测量 立柱顶 部相 对于 底部 的水 平位移 与柱 身弯 曲矢 高，并应分 别计 算垂 直度和倾 斜方 向。c)立柱垂 直度、柱 身弯 曲抽 检比例 见 表8。柱 顶水 平位 移（或 倾斜）的 评定 见表 9。表8 杆件垂直度抽检比例 检测项目 抽检比例 垂直度 高立柱及独立式的立柱全检；落地式、屋顶式立柱 10%，且 不少于 3 件 柱身弯曲 高立柱及独立式的立柱全检；落地式、屋顶式立柱 10%，且 不少于 3 件 表9 柱顶水平位移（或倾斜）的评定 检测状况 评定等级 柱顶水平位移（或倾斜）值小于 2/1000，柱身弯曲小于1/1200，且不大于12mm。a 柱顶水平位移（或倾斜）值不大于 5/1000，柱身弯曲小 于 1/1000，且与上次测量值无明显发 展。b 柱顶水平位移（或倾斜）值大于 5/1000，柱身弯曲大于1/1000，且与上次测量值有继续发 展趋势。c 13 6.1.3 跨中挠度 6.1.3.1 检测内容 门式户 外广 告牌 横梁 的跨 中挠度、悬臂 式户 外广 告 牌悬臂 梁的 挠度。落地、屋顶户 外广 告牌 下部 支承构架 的跨 中挠 度。6.1.3.2 标准要求 按照GB 50205 中的10.3.3 条 款、GB/T 50621 中 的第 9 章执 行。6.1.3.3 检测方法 a)门式户 外广 告牌 横梁 的跨 中挠度、悬臂 式户 外 广告 牌悬 臂 梁的 挠度，应以 水准 仪配 以 塔尺检测；b)检测原 始记 录中 应标 明塔 尺的测 点部 位，应便 于追 溯；c)构架跨 中挠 度的 抽检 比例 见表10。表10 构架跨中挠度抽检比例 检测项目 抽检比例 构架跨中挠度 门式户外广告牌横梁的跨中挠度全检。悬臂式户外广告牌悬臂梁的挠度全检。落地、屋顶户外广告牌下部支承构架 10%，且 不少于 3 件。6.1.4 平面侧弯 6.1.4.1 检测内容 高立柱 横梁、垂直（承力）桁架 的平面 侧弯；门式 横梁（或横梁）；落 地式、屋顶式 构架（桁架 或片架、抛 撑）的平 面侧 弯。6.1.4.2 标准要求 按照GB 50205 中的10.3.3 条 款、GB/T
