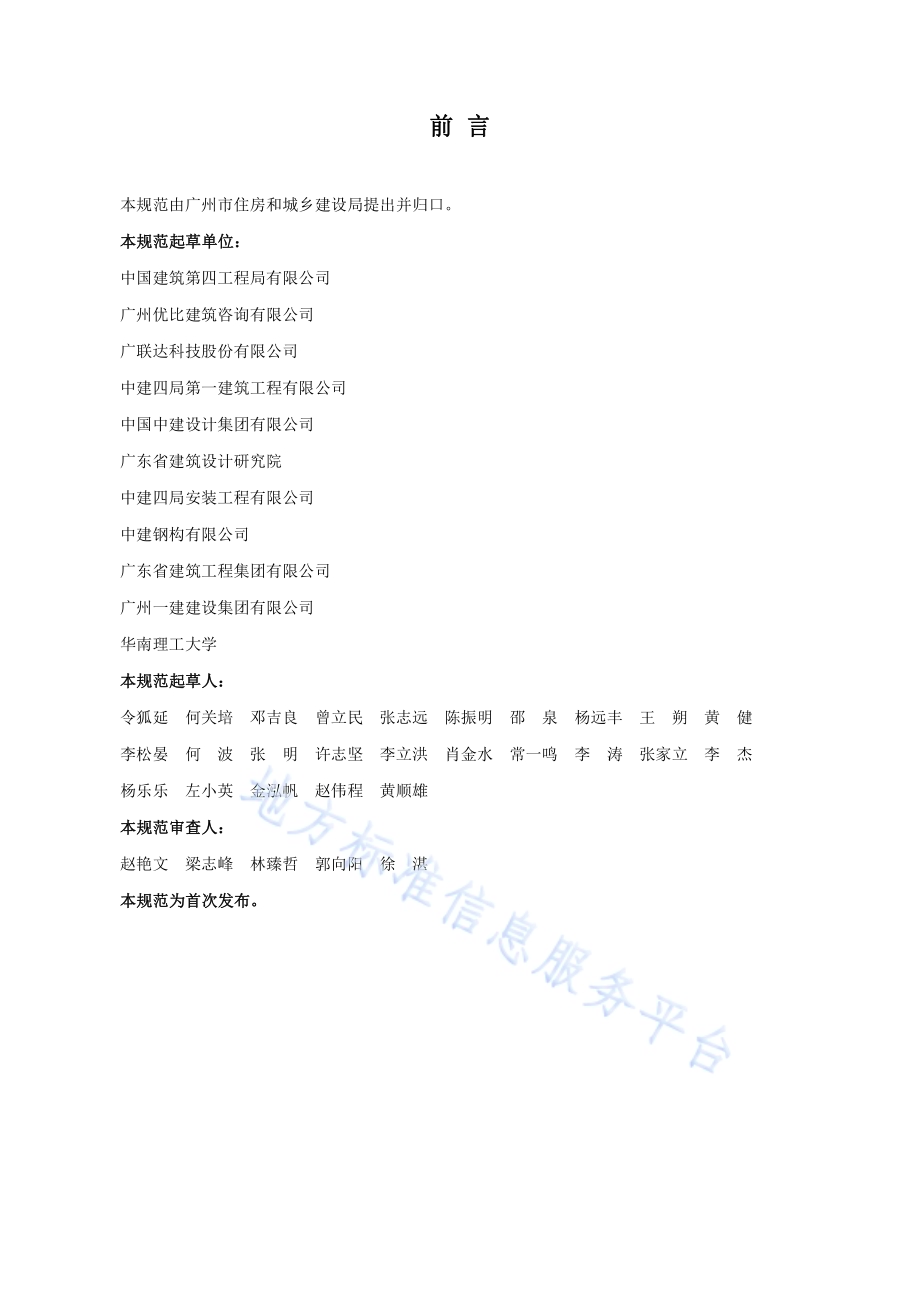

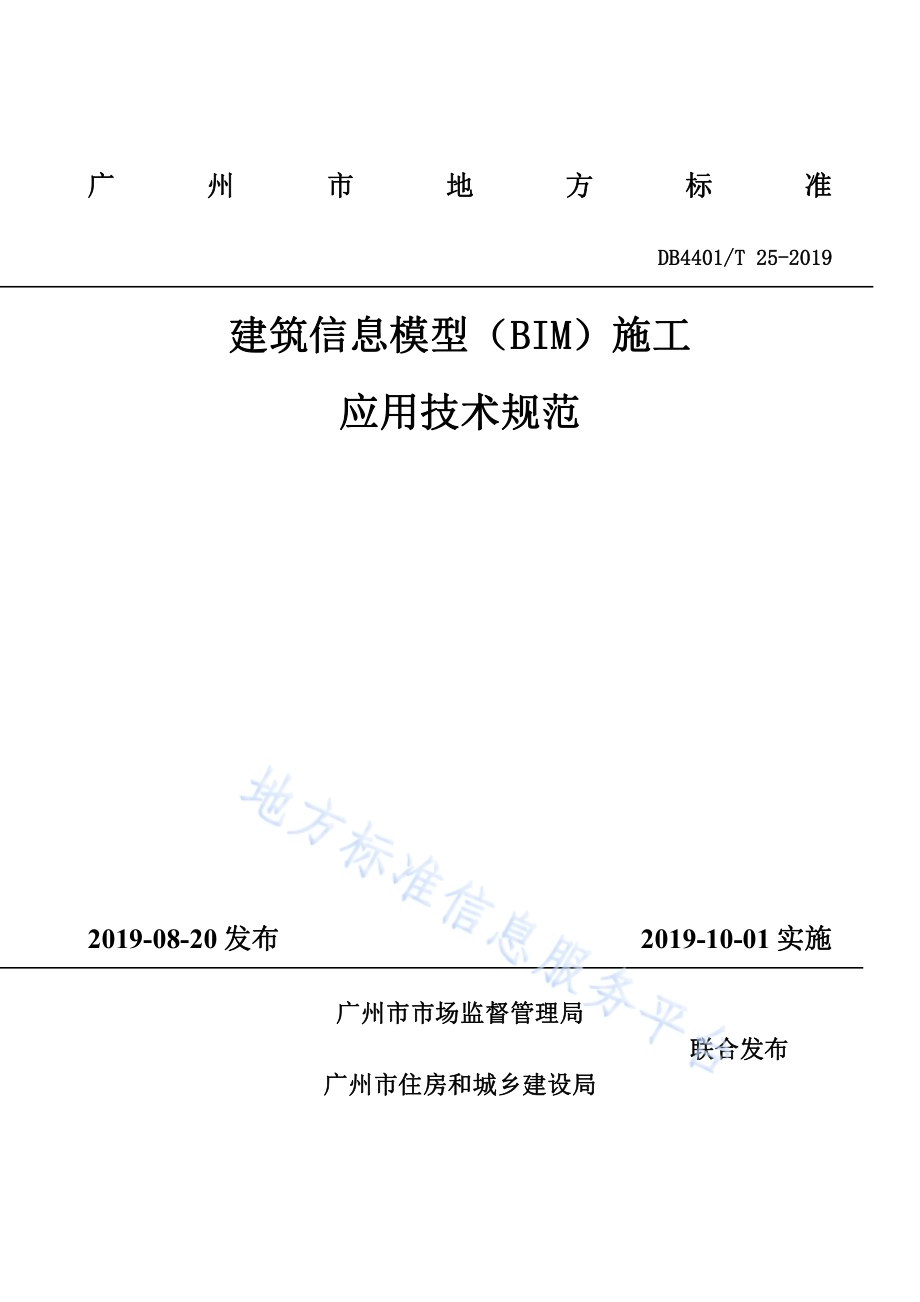

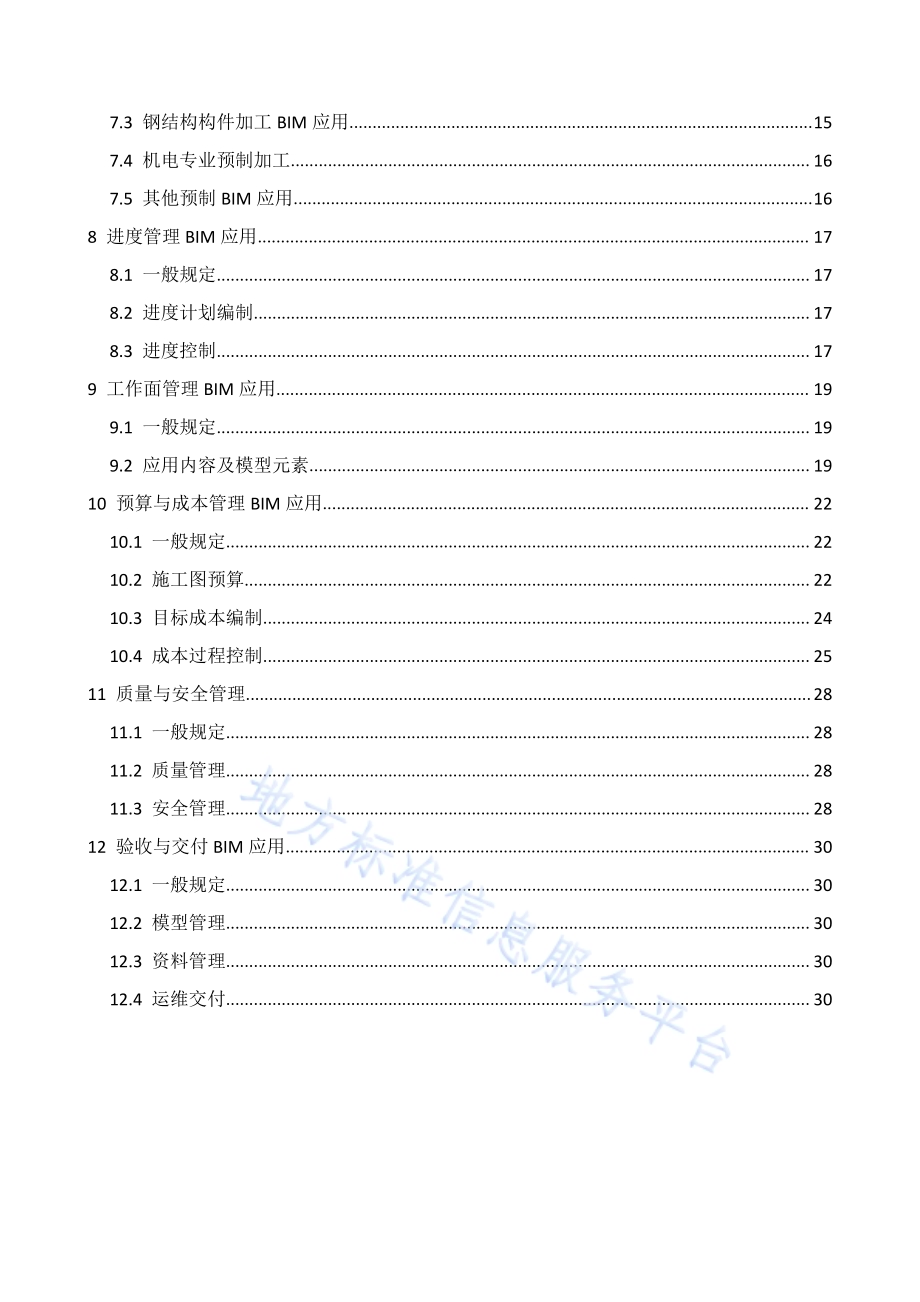

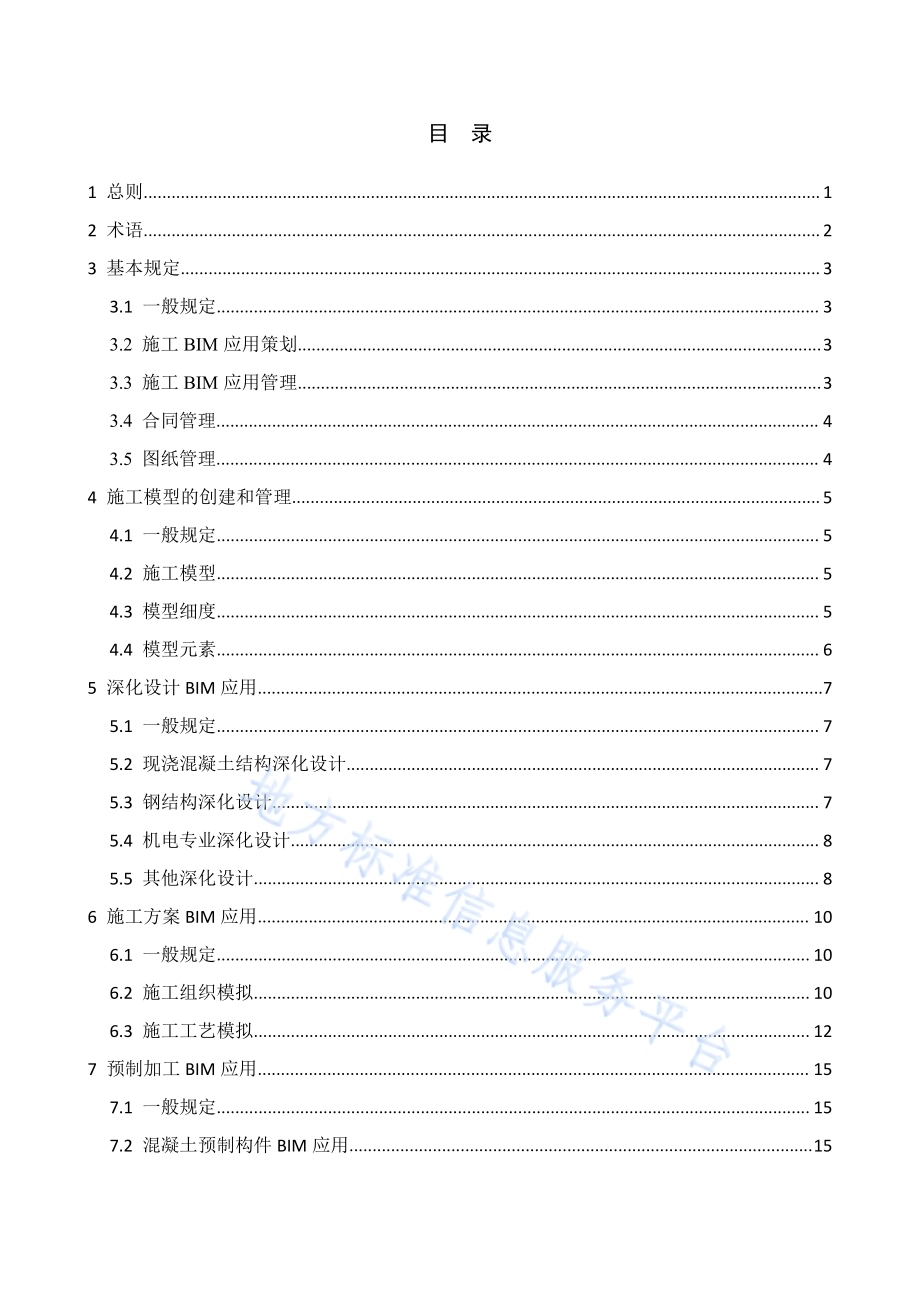

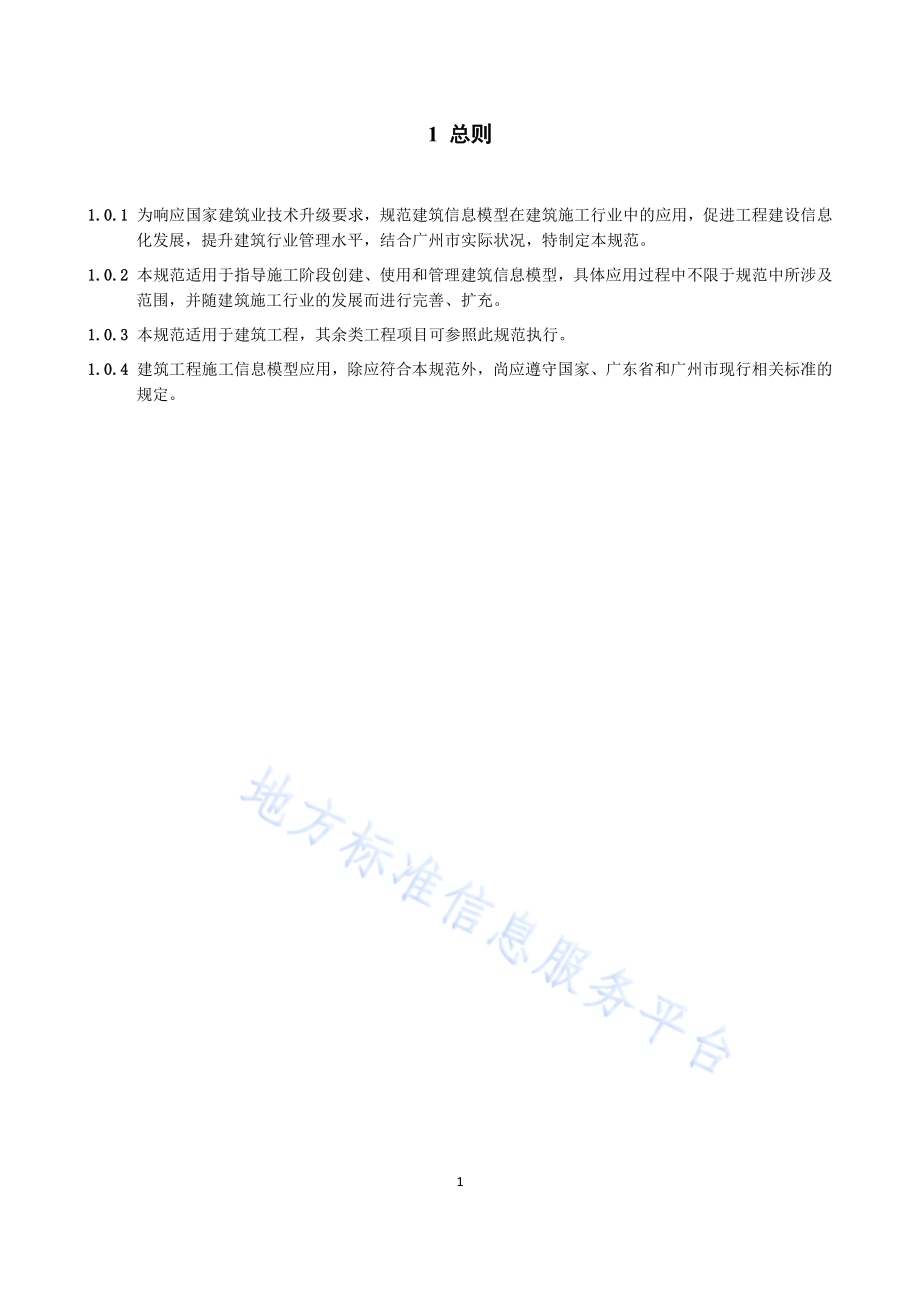

广 州 市 地 方 标 准D B 4 4 0 1/T 2 5-2 0 1 9建 筑 信 息 模 型（B I M）施 工应 用 技 术 规 范2019-08-20 发 布 2019-10-01 实 施广 州 市 市 场 监 督 管 理 局联 合 发 布广 州 市 住 房 和 城 乡 建 设 局前 言本 规 范 由 广 州 市 住 房 和 城 乡 建 设 局 提 出 并 归 口。本 规 范 起 草 单 位：中 国 建 筑 第 四 工 程 局 有 限 公 司广 州 优 比 建 筑 咨 询 有 限 公 司广 联 达 科 技 股 份 有 限 公 司中 建 四 局 第 一 建 筑 工 程 有 限 公 司中 国 中 建 设 计 集 团 有 限 公 司广 东 省 建 筑 设 计 研 究 院中 建 四 局 安 装 工 程 有 限 公 司中 建 钢 构 有 限 公 司广 东 省 建 筑 工 程 集 团 有 限 公 司广 州 一 建 建 设 集 团 有 限 公 司华 南 理 工 大 学本 规 范 起 草 人：令 狐 延 何 关 培 邓 吉 良 曾 立 民 张 志 远 陈 振 明 邵 泉 杨 远 丰 王 朔 黄 健李 松 晏 何 波 张 明 许 志 坚 李 立 洪 肖 金 水 常 一 鸣 李 涛 张 家 立 李 杰杨 乐 乐 左 小 英 金 泓 帆 赵 伟 程 黄 顺 雄本 规 范 审 查 人：赵 艳 文 梁 志 峰 林 臻 哲 郭 向 阳 徐 湛本 规 范 为 首 次 发 布。目 录1 总则.12 术语.23 基本规定.33.1 一般规定.33.2 施工 B I M 应用策划.33.3 施工 B I M 应用管理.33.4 合同管理.43.5 图纸管理.44 施工模型的创建和管理.54.1 一般规定.54.2 施工模型.54.3 模型细度.54.4 模型元素.65 深化设计 B I M 应用.75.1 一般规定.75.2 现浇混凝土结构深化设计.75.3 钢结构深化设计.75.4 机电专业深化设计.85.5 其他深化设计.86 施工方案 B I M 应用.1 06.1 一般规定.1 06.2 施工组织模拟.1 06.3 施工工艺模拟.1 27 预制加工 B I M 应用.1 57.1 一般规定.1 57.2 混凝土预制构件 B I M 应用.1 57.3 钢结构构件加工 B I M 应用.1 57.4 机电专业预制加工.1 67.5 其他预制 B I M 应用.1 68 进度管理 B I M 应用.1 78.1 一般规定.1 78.2 进度计划编制.1 78.3 进度控制.1 79 工作面管理 B I M 应用.1 99.1 一般规定.1 99.2 应用内容及模型元素.1 91 0 预算与成本管理 B I M 应用.2 21 0.1 一般规定.2 21 0.2 施工图预算.2 21 0.3 目标成本编制.2 41 0.4 成本过程控制.2 51 1 质量与安全管理.2 81 1.1 一般规定.2 81 1.2 质量管理.2 81 1.3 安全管理.2 81 2 验收与交付 B I M 应用.3 01 2.1 一般规定.3 01 2.2 模型管理.3 01 2.3 资料管理.3 01 2.4 运维交付.3 011 总 则1.0.1 为 响 应 国 家 建 筑 业 技 术 升 级 要 求，规 范 建 筑 信 息 模 型 在 建 筑 施 工 行 业 中 的 应 用，促 进 工 程 建 设 信 息化 发 展，提 升 建 筑 行 业 管 理 水 平，结 合 广 州 市 实 际 状 况，特 制 定 本 规 范。1.0.2 本 规 范 适 用 于 指 导 施 工 阶 段 创 建、使 用 和 管 理 建 筑 信 息 模 型，具 体 应 用 过 程 中 不 限 于 规 范 中 所 涉 及范 围，并 随 建 筑 施 工 行 业 的 发 展 而 进 行 完 善、扩 充。1.0.3 本 规 范 适 用 于 建 筑 工 程，其 余 类 工 程 项 目 可 参 照 此 规 范 执 行。1.0.4 建 筑 工 程 施 工 信 息 模 型 应 用，除 应 符 合 本 规 范 外，尚 应 遵 守 国 家、广 东 省 和 广 州 市 现 行 相 关 标 准 的规 定。22 术 语2.0.1 建 筑 信 息 模 型（B I M）B u i l d i n g I n f o r m a t i o n M o d e l i n g，B u i l d i n g I n f o r m a t i o n M o d e l在 建 设 工 程 及 设 施 全 生 命 周 期 内，对 其 物 理 和 功 能 特 性 进 行 数 字 化 表 达，并 依 此 设 计、施 工、运 营 的 过 程和 结 果 的 总 称。简 称 模 型。2.0.2 模 型 细 度（L O D）L e v e l o f D e v e l o p m e n t模 型 元 素 组 织 及 几 何 信 息、非 几 何 信 息 的 详 细 程 度。2.0.3 建 筑 信 息 模 型 元 素 B I M E l e m e n t建 筑 信 息 模 型 的 基 本 组 成 单 元。简 称 模 型 元 素。2.0.4 施 工 建 筑 信 息 模 型（B C I M）B I M i n C o n s t r u c t i o n用 于 施 工 阶 段 的 建 筑 信 息 模 型。在 规 范 中 也 简 称 为 施 工 模 型。2.0.5 B I M 统 筹 方施 工 阶 段 对 模 型 建 立 和 B I M 应 用 起 主 导 作 用 的 一 方。2.0.6 工 作 面结 合 施 工 工 艺 或 工 序 要 求，某 专 业 工 种 的 一 个 工 人 或 工 作 队 伍 在 加 工 建 筑 产 品 时 所 必 须 具 备 的 活 动 空 间，以 满 足 工 作 施 展 的 需 要，这 样 的 可 管 理 的 空 间 叫 工 作 面。2.0.7 施 工 段拟 建 工 程 项 目 划 分 成 若 干 个 劳 动 量 大 致 相 等 的 施 工 段 落，称 为 施 工 段，施 工 段 的 数 目 是 流 水 施 工 的 基 本 参数 之 一。施 工 段 的 划 分 应 考 虑 工 作 面 的 要 求。33 基 本 规 定3.1 一 般 规 定3.1.1 项 目 各 参 与 方 宜 共 同 参 与 施 工 B I M 应 用 工 作，共 享 数 据 模 型。3.1.2 施 工 B I M 应 用 应 明 确 定 义 和 规 范 项 目 的 B I M 应 用 基 础 条 件，建 立 与 B I M 应 用 配 套 的 人 员 组 织 结 构和 软 硬 件 环 境。3.1.3 项 目 各 参 与 方 应 根 据 应 用 目 标 和 范 围 选 择 B I M 软 件，所 选 软 件 应 具 备 下 列 基 本 功 能：1 模 型 输 入、输 出；2 模 型 浏 览；3 模 型 信 息 处 理；4 各 阶 段 专 业 应 用；5 成 果 处 理、输 出。3.2 施 工 B I M 应 用 策 划3.2.1 项 目 B I M 应 用 策 划 宜 包 含 下 列 内 容：1 应 用 预 期 目 标 和 效 益；2 应 用 内 容 和 范 围；3 应 用 人 员 组 织 架 构 和 责 任 分 工；4 应 用 流 程；5 模 型 建 立、修 改、使 用、维 护 等 要 求；6 信 息 交 换 要 求；7 模 型 质 量 控 制 规 则；8 进 度 计 划 和 模 型 交 付 要 求；9 B I M 应 用 基 础 技 术 条 件 要 求。3.2.2 施 工 B I M 应 用 策 划 宜 由 项 目 B I M 统 筹 方 主 导，其 余 各 方 共 同 参 与 完 成。在 实 施 过 程 中 如 需 对 B I M 应用 策 划 调 整，应 获 得 各 相 关 方 的 认 可。3.3 施 工 B I M 应 用 管 理3.3.1 各 参 与 方 应 明 确 施 工 B I M 应 用 责 任 主 体、技 术 要 求、人 员 架 构、设 备 配 置、工 作 内 容、工 作 进 度 等。43.3.2 各 参 与 方 应 基 于 B I M 应 用 策 划，建 立 定 期 沟 通、协 商 会 议 等 协 同 机 制，建 立 模 型 质 量 控 制 计 划，规定 模 型 细 度、数 据 格 式、权 限 管 理 和 责 任 方，实 施 B I M 应 用 过 程 管 理。3.3.3 宜 结 合 施 工 B I M 应 用 策 划，对 B I M 应 用 效 果 进 行 评 价，并 总 结 实 施 经 验 和 改 进 措 施。3.4 合 同 管 理3.4.1 合 同 的 拆 分、录 入、关 联、基 于 模 型 的 查 询、合 同 的 编 制、修 改、维 护 可 采 用 B I M 技 术。3.4.2 应 对 合 同 进 行 分 类，结 合 合 同 类 型 在 模 型 中 记 录 相 关 信 息。3.4.3 根 据 合 同 条 款 将 工 程 实 体 的 成 本 及 时 间 等 重 要 信 息 与 模 型 进 行 关 联。3.4.4 当 合 同 发 生 修 改 和 变 更 时，应 及 时 更 新 模 型 中 的 相 关 合 同 管 理 信 息。3.4.5 宜 在 施 工 模 型 上 附 加 或 关 联 对 应 的 合 同 条 款 信 息。3.4.6 合 同 管 理 B I M 交 付 成 果 包 括 包 含 合 同 管 理 信 息 的 模 型。3.5 图 纸 管 理3.5.1 图 纸 管 理 中 的 图 纸 录 入 与 检 索、图 纸 变 更 宜 采 用 B I M 技 术。3.5.2 B I M 施 工 应 用 所 采 用 的 图 纸 应 为 有 效 的、标 准 化、通 用 化 的 电 子 文 档。3.5.3 施 工 图 纸 宜 按 建 筑 物 楼 层、专 业 与 相 对 应 的 模 型 进 行 关 联。3.5.4 通 过 B I M 模 型 信 息 应 能 检 索 对 应 的 图 纸。3.5.5 宜 通 过 图 纸 检 索 模 型，检 查 图 纸 和 模 型 的 一 致 性。3.5.6 宜 建 立 设 计 变 更 台 账。3.5.7 施 工 建 筑 信 息 模 型 宜 及 时 按 设 计 变 更 修 改、标 识，且 包 含 设 计 变 更 编 号 信 息。3.5.8 施 工 建 筑 信 息 模 型 宜 包 含 图 纸 历 史 版 本 信 息。54 施 工 模 型 的 创 建 和 管 理4.1 一 般 规 定4.1.1 施 工 模 型 元 素 的 内 容 和 模 型 细 度 应 满 足 深 化 设 计、施 工 实 施 和 竣 工 验 收 等 不 同 阶 段 的 各 项 要 求。模型 元 素 应 包 含 几 何 信 息 和 非 几 何 信 息。4.1.2 施 工 模 型 应 采 用 全 比 例 尺 和 统 一 的 度 量 单 位。使 用 统 一 坐 标 系 和 原 点。如 采 用 项 目 独 立 坐 标 系，应满 足 模 型 整 合 的 坐 标 转 换，以 保 证 整 体 模 型 整 合 的 正 确。4.1.3 施 工 模 型 宜 采 用 支 持 公 开 数 据 交 换 格 式 的 B I M 软 件 创 建，以 便 模 型 数 据 的 互 用。除 软 件 提 供 的 模 型原 始 格 式 文 件 外，宜 同 时 提 供 通 用 公 开 格 式 数 据。4.1.4 施 工 模 型 交 付 应 说 明 创 建 模 型 所 用 软 件 名 称 及 版 本、运 行 所 需 的 软 硬 件 环 境。4.2 施 工 模 型4.2.1 宜 基 于 设 计 阶 段 交 付 的 施 工 图 设 计 模 型 建 立 施 工 模 型，对 于 没 有 设 计 模 型 的 项 目，应 以 施 工 图 为 基础 创 建 施 工 模 型。4.2.2 同 一 专 业 的 施 工 模 型 和 设 计 模 型 宜 采 用 相 同 的 原 始 数 据 格 式。4.2.3 利 用 设 计 模 型 作 为 施 工 模 型 基 础 时，应 对 设 计 模 型 的 图 模 一 致 性、正 确 性 和 完 整 性 进 行 检 查，保 证设 计 模 型 的 正 确 性。4.2.4 模 型 文 件 组 织 应 有 统 一 的 管 理，包 括：文 件 夹 组 织 和 命 名 规 则、模 型 文 件 及 应 用 过 程、成 果 文 件 命名 规 则。4.2.5 深 化 设 计 模 型 宜 基 于 施 工 图 设 计 模 型 或 施 工 图，以 及 深 化 设 计 文 件、施 工 工 艺 方 案 等 创 建。4.2.6 施 工 过 程 模 型 宜 根 据 施 工 工 作 面、施 工 段、工 艺、工 序 等 综 合 因 素 进 行 拆 分 或 合 并 处 理，并 在 施 工过 程 中 对 模 型 及 模 型 元 素 附 加 或 关 联 施 工 信 息。4.2.7 竣 工 验 收 模 型 宜 在 施 工 过 程 模 型 基 础 上，根 据 项 目 竣 工 验 收 需 求 创 建。4.2.8 当 工 程 发 生 变 更 时，应 及 时 修 改 施 工 模 型 相 关 模 型 元 素 及 关 联 信 息，并 记 录 工 程 及 模 型 的 变 更 信 息。4.3 模 型 细 度4.3.1 施 工 模 型 可 划 分 为 深 化 设 计 模 型、施 工 过 程 模 型 和 竣 工 验 收 模 型，其 模 型 细 度 应 符 合 表 4.3.1 的 规 定，但 可 根 据 应 用 情 况 对 模 型 细 度 进 行 调 整。表 4.3.1 施 工 模 型 细 度 表名 称 代 号 形 成 阶 段深 化 设 计 模 型 L O D 3 5 0 深 化 设 计 阶 段6名 称 代 号 形 成 阶 段施 工 过 程 模 型 L O D 4 0 0 施 工 实 施 阶 段竣 工 验 收 模 型 L O D 5 0 0 竣 工 验 收 阶 段4.3.2 对 于 施 工 过 程 中 作 为 参 考 的 场 地 及 建 筑 现 状 模 型，可 通 过 图 像 或 点 云 等 资 料 获 取，其 模 型 精 度 应 满足 应 用 要 求。4.3.3 在 满 足 B I M 应 用 需 求 的 前 提 下，可 使 用 文 本、图 形、图 像、视 频 等 扩 展 模 型 信 息。4.4 模 型 元 素4.4.1 模 型 元 素 应 具 有 统 一 的 分 类、编 码 和 命 名 规 则。模 型 元 素 信 息 的 命 名 方 式 和 格 式 应 统 一。4.4.2 模 型 元 素 宜 采 用 参 数 化 控 制。4.4.3 应 使 用 与 项 目 实 体 一 致 的 模 型 元 素 类 别 创 建 模 型，如 受 软 件 所 限 无 法 实 现 时 应 在 属 性 数 据 中 附 加 说明。75 深 化 设 计 B I M 应 用5.1 一 般 规 定5.1.1 施 工 准 备 阶 段，宜 应 用 B I M 技 术 在 施 工 图 设 计 图 纸 与 模 型 基 础 上 进 行 分 专 业 的 深 化 设 计，使 其 符 合施 工 工 艺 及 现 场 实 际 情 况，成 为 具 有 可 实 施 性 的 施 工 图 纸 与 模 型。5.1.2 各 专 业 深 化 设 计 模 型，应 支 持 深 化 设 计、专 业 协 调、施 工 工 艺 模 拟、预 制 加 工、施 工 交 底 等 应 用。5.1.3 应 用 B I M 技 术 进 行 各 专 业 深 化 设 计 应 符 合 原 设 计 要 求。5.1.4 各 专 业 深 化 设 计 模 型 应 通 过 模 型 整 合 及 碰 撞 检 查 避 免 专 业 冲 突。5.1.5 各 专 业 深 化 设 计 的 图 纸 与 模 型 应 一 致，图 纸 宜 基 于 深 化 设 计 模 型 生 成。5.1.6 各 专 业 B I M 深 化 设 计 交 付 成 果 宜 包 括：1 深 化 设 计 B I M 模 型；2 优 化 方 案 及 方 案 比 选3 碰 撞 报 告 及 相 关 文 档。4 基 于 B I M 模 型 生 成 的 二 维 平 立 剖 面 图、综 合 平 面 图、留 洞 预 埋 图、加 工 图、明 细 表 等；5.2 现 浇 混 凝 土 结 构 深 化 设 计5.2.1 在 现 浇 混 凝 土 结 构 的 施 工 准 备 阶 段，应 通 过 深 化 设 计 模 型 反 映 构 件 关 系、避 免 专 业 冲 突、模 拟 施 工方 案，基 于 模 型 进 行 可 视 化 施 工 交 底、辅 助 备 料，实 现 指 导 施 工。5.2.2 现 浇 混 凝 土 结 构 深 化 设 计 模 型 应 结 合 施 工 区 段 安 排，对 结 构 构 件 进 行 拆 分。宜 将 施 工 区 段 信 息 附 加到 相 应 构 件。5.2.3 设 计 模 型 中 的 组 合 式 结 构 构 件 应 根 据 施 工 工 序 进 行 拆 分。5.2.4 现 浇 混 凝 土 结 构 宜 局 部 或 整 体 添 加 模 板 体 系 模 型，以 实 现 模 板 及 支 架 的 分 类 配 置、统 计 与 物 料 安 排，以 及 模 板 支 设 的 可 视 化 交 底。5.2.5 施 工 准 备 阶 段，应 通 过 深 化 设 计 模 型 完 整 表 达 各 类 结 构 构 件 的 预 留 孔 洞，并 与 各 专 业 模 型 进 行 协 调，避 免 冲 突 与 后 期 返 工。5.2.6 对 于 复 杂 节 点，宜 建 立 钢 筋 实 体 模 型 进 行 模 拟，检 查 节 点 的 施 工 可 行 性。5.3 钢 结 构 深 化 设 计5.3.1 钢 结 构 深 化 设 计 宜 根 据 钢 结 构 加 工 及 安 装 要 求，建 立 钢 结 构 构 件 及 节 点 B I M 模 型，并 转 化 成 图 纸，指 导 加 工 及 安 装。5.3.2 钢 结 构 深 化 设 计 B I M 模 型 应 包 含 标 准 化 构 件 编 号 及 坐 标 数 据 信 息，以 适 应 后 续 加 工 及 虚 拟 拼 装 需 求。85.3.3 对 于 异 型 钢 结 构 构 件，宜 通 过 B I M 模 型 配 合 数 字 化 加 工 技 术 进 行 数 控 加 工。5.3.4 钢 结 构 深 化 设 计 中 的 节 点 设 计、预 留 孔 洞、预 埋 件 设 计、专 业 协 调 等 宜 应 用 B I M 技 术。5.3.5 在 钢 结 构 深 化 设 计 B I M 应 用 中，可 基 于 施 工 图 设 计 模 型 和 设 计 文 件、施 工 工 艺 文 件 创 建 钢 结 构 深 化设 计 模 型，完 成 节 点 深 化 设 计，输 出 工 程 量 清 单、平 立 面 布 置 图、节 点 深 化 图 等。5.3.6 钢 结 构 节 点 深 化 设 计 应 完 成 结 构 施 工 图 中 所 有 钢 结 构 节 点 的 细 化 设 计，包 括 节 点 深 化 图、焊 缝 和 螺栓 等 连 接 验 算 以 及 与 其 他 专 业 协 调 等 内 容。5.3.7 钢 结 构 深 化 设 计 模 型 除 应 包 括 施 工 图 设 计 模 型 元 素 外，还 应 包 括 预 埋 件、预 留 孔 洞 等 模 型 元 素。5.3.8 钢 结 构 深 化 设 计 阶 段 的 交 付 成 果 宜 包 括 钢 结 构 深 化 设 计 模 型、碰 撞 检 查 分 析 报 告、设 计 总 说 明、平立 面 布 置 图、节 点 深 化 图 及 计 算 书 等。5.4 机 电 专 业 深 化 设 计5.4.1 机 电 专 业 深 化 设 计 应 根 据 建 筑、结 构 模 型 结 合 施 工 现 场 实 际 情 况 进 行 机 电 专 业 B I M 模 型 创 建 及 综 合管 线 排 布。5.4.2 机 电 专 业 深 化 设 计 应 满 足 各 专 业 系 统 功 能 设 计 要 求，同 时 满 足 施 工 和 运 营 维 护 要 求。5.4.3 机 电 专 业 深 化 设 计 模 型 细 度 要 结 合 施 工 现 场 需 求 进 行 B I M 模 型 创 建，机 电 专 业 施 工 B I M 模 型 细 度 不宜 小 于 L O D 3 5 0。5.4.4 机 电 专 业 深 化 设 计 可 通 过 B I M 模 型 进 行 建 筑 净 高 分 析，辅 助 进 行 精 装 修 天 花 点 位 布 置 等。5.4.5 机 电 专 业 深 化 设 计 应 根 据 材 料、设 备 进 场 的 实 际 参 数 进 行 B I M 模 型 创 建，材 料、设 备 的 主 要 参 数 宜在 模 型 元 素 中 进 行 体 现。5.4.6 机 电 专 业 深 化 设 计 B I M 模 型 应 根 据 专 业、系 统 进 行 有 效 区 分，辅 助 进 行 工 程 量 计 算 及 材 料、设 备 统计。5.4.7 机 电 专 业 深 化 设 计 B I M 模 型 应 根 据 施 工 需 求 导 出 相 应 的 施 工 图，如 机 电 管 线 综 合 布 置 图、专 业 施 工图、安 装 详 图、配 合 土 建 预 留 预 埋 图、支 吊 架 定 位 图 等。5.4.8 机 电 专 业 深 化 设 计 B I M 模 型 可 通 过 碰 撞 检 查、施 工 模 拟、漫 游 审 查 等 辅 助 现 场 施 工。5.4.9 机 电 专 业 深 化 设 计 B I M 模 型 宜 经 过 建 设 单 位、设 计 单 位 等 审 核 通 过 后 进 行 现 场 施 工。5.4.1 0 机 电 专 业 竣 工 B I M 模 型，应 在 机 电 专 业 深 化 设 计 B I M 模 型 的 基 础 上 结 合 现 场 施 工 验 收 成 果 完 成 竣工 B I M 模 型。5.5 其 他 深 化 设 计5.5.1 预 制 装 配 式 混 凝 土 结 构 深 化 设 计 中，宜 结 合 生 产、运 输 及 装 配 方 案 创 建 深 化 设 计 B I M 模 型，完 成 预制 构 件 拆 分、预 制 构 件 设 计、节 点 设 计 等，输 出 平 立 面 图、构 件 深 化 图、节 点 深 化 图、工 程 量 清 单 等。深9化 设 计 B I M 模 型 应 满 足 下 列 要 求：1 区 分 混 凝 土 构 件 的 预 制 部 份 和 现 浇 部 分；2 在 构 件 深 化 设 计 时 应 建 出 预 制 构 件 上 与 施 工 相 关 的 所 有 预 埋 件；3 表 达 预 制 构 件 连 接 节 点 部 位 的 相 互 关 系；4 支 持 构 件 拼 装 工 序 的 模 拟；5 对 预 制 构 件 进 行 相 应 的 分 类 统 计；6 唯 一 的 构 件 标 识 编 码。5.5.2 装 饰 装 修 深 化 设 计 宜 基 于 施 工 图 设 计 B I M 模 型，补 充 室 内 装 饰 构 件，形 成 室 内 装 饰 深 化 设 计 B I M 模型，表 达 室 内 装 饰 设 计 效 果。室 内 装 饰 深 化 设 计 B I M 模 型 应 满 足 以 下 要 求：1 应 区 分 主 体 模 型 构 件 与 室 内 装 饰 构 件；2 室 内 装 饰 构 件 的 材 质、分 格、尺 寸 应 符 合 设 计 文 件；3 室 内 装 饰 构 件 应 与 机 电 管 线 及 末 端 进 行 协 调，避 免 冲 突；4 宜 基 于 室 内 装 饰 深 化 设 计 模 型 实 现 室 内 装 饰 工 程 量 的 分 项 统 计。5.5.3 幕 墙 深 化 设 计 宜 结 合 建 筑、结 构 等 施 工 图 B I M 模 型，模 型 细 度 应 符 合 现 阶 段 碰 撞 检 测，构 件 算 量 统计 需 求，并 能 反 馈 出 实 际 幕 墙 装 饰 效 果。幕 墙 深 化 设 计 应 满 足 以 下 要 求：1 宜 采 用 经 济、便 捷 的 建 模 精 度，构 件 尺 度 应 符 合 相 应 标 准。2 通 过 不 同 途 径 获 取 的 构 件 信 息，应 保 证 其 具 有 一 致 性。3 模 型 应 具 有 可 拓 展 性，新 增 幕 墙 模 型 与 构 件 不 宜 改 变 原 有 模 型 结 构。4 幕 墙 构 件 细 度 应 满 足 工 厂 生 产 需 求，并 提 供 加 工 图 设 计 模 型。1 06 施 工 方 案 B I M 应 用6.1 一 般 规 定6.1.1 涉 及 施 工 难 度 大、复 杂 及 采 用 新 技 术、新 材 料 的 施 工 组 织 和 施 工 工 艺，宜 应 用 B I M 技 术 进 行 施 工 组织 模 拟 和 施 工 工 艺 模 拟。6.1.2 施 工 方 案 B I M 应 用 前 应 确 定 应 用 目 标 和 内 容，并 对 项 目 中 需 基 于 B I M 技 术 进 行 施 工 方 案 模 拟 的 重 点和 难 点 进 行 分 析。6.1.3 基 于 B I M 的 施 工 组 织 模 拟 软 件 宜 具 备 下 列 专 业 功 能：1 导 入 施 工 模 型，支 持 不 同 专 业 模 型 的 集 成；2 将 施 工 进 度 计 划 及 资 源 配 置 计 划 等 相 关 组 织 因 素 与 模 型 中 构 件 进 行 关 联，并 能 实 现 模 型 的 可 视 化、漫 游 及 实 时 读 取 并 显 示 模 型 相 关 的 项 目 信 息；3 根 据 进 度 计 划，在 时 间 维 度 实 现 施 工 组 织 的 可 视 化 模 拟 运 行，并 能 根 据 资 源 配 置 计 划 动 态 显 示 不 同周 期、不 同 范 围 构 件 的 资 源 需 求 信 息；4 在 施 工 组 织 模 拟 过 程 中，对 资 源 不 平 衡 和 冲 突 的 时 间 段、关 键 构 件 进 行 提 示；5 集 成 现 场 场 地 设 施 布 置 模 型，结 合 建 筑 模 型 对 施 工 场 地 布 置 进 行 模 拟 审 查，对 冲 突 部 位 进 行 提 示，支 持 对 场 地 布 置 模 型 中 相 应 构 件 进 行 调 整；6 进 行 碰 撞 检 查（包 括 空 间 冲 突 和 时 间 冲 突 检 查）和 净 空 检 查 等，并 对 检 查 出 的 问 题 进 行 记 录；7 输 出 模 拟 报 告 以 及 相 应 的 施 工 组 织 可 视 化 资 料。6.1.4 基 于 B I M 的 施 工 工 艺 模 拟 软 件 宜 具 备 下 列 专 业 功 能：1 导 入 相 关 的 深 化 设 计 模 型；2 将 施 工 进 度 计 划 以 及 成 本 计 划 等 相 关 因 素 与 模 型 关 联；3 可 基 于 模 型 进 行 安 装 拆 除、施 工 组 织、工 序 顺 序 等 施 工 工 艺 模 拟，支 持 可 视 化、漫 游 等 方 式；4 对 施 工 工 艺 相 关 模 型，以 及 与 其 他 相 关 建 筑 模 型 之 间 进 行 碰 撞 检 查（包 括 空 间 冲 突 和 时 间 冲 突 检 查）、净 空 检 查 等 功 能，并 对 检 查 出 的 问 题 进 行 记 录；5 输 出 模 拟 报 告 以 及 相 应 的 施 工 工 艺 的 可 视 化 资 料。6.2 施 工 组 织 模 拟6.2.1 施 工 组 织 中 的 进 度 计 划 模 拟、资 源 计 划 模 拟、场 地 布 置 模 拟、工 序 穿 插 模 拟 等 工 作 宜 采 用 B I M 技 术。6.2.2 施 工 组 织 模 拟 B I M 应 用 宜 按 照 图 6.2.2 所 示 流 程 进 行。1 1图 6.2.2 施 工 组 织 模 拟 B I M 应 用 流 程6.2.3 施 工 组 织 模 拟 前 应 制 订 工 程 初 步 进 度 计 划、工 程 预 算、场 地 布 置 方 案 等。6.2.4 在 创 建 施 工 组 织 模 型 环 节，施 工 场 地 布 置 模 型 宜 根 据 场 地 布 置 方 案 创 建，并 与 深 化 设 计 模 型 进 行 集成。6.2.5 在 施 工 组 织 信 息 与 模 型 关 联 环 节，宜 根 据 模 拟 需 求 将 施 工 项 目 的 进 度 计 划、预 算 信 息、平 面 布 置、工 序 穿 插 等 信 息 附 加 或 关 联 到 相 关 的 构 件 中，并 按 施 工 组 织 流 程 进 行 模 拟。6.2.6 在 进 度 计 划 和 资 源 计 划 模 拟 环 节，宜 结 合 进 度 计 划 模 拟 不 同 时 间 段、不 同 模 型 部 位 的 人、材、机 等资 源 需 求，对 出 现 冲 突 和 不 平 衡 的 部 分 进 行 提 示，调 整 和 优 化 进 度 计 划 和 资 源 配 置 计 划。6.2.7 场 地 布 置 模 拟 宜 通 过 施 工 组 织 模 型，结 合 施 工 进 度 对 各 施 工 阶 段 的 现 场 设 施 及 设 备 的 部 署 进 行 模 拟。6.2.8 工 序 穿 插 模 拟 宜 结 合 专 业 模 型 构 件、工 作 内 容、工 艺 及 配 套 资 源 等 进 行，明 确 工 序 间 的 穿 插 关 系，优 化 项 目 工 序 组 织 安 排。6.2.9 施 工 组 织 模 拟 后 宜 根 据 模 拟 成 果 对 资 源 配 置、场 地 布 置、工 序 穿 插 等 工 作 进 行 协 调 优 化，并 将 相 关信 息 更 新 到 施 工 组 织 模 型 中。1 26.2.1 0 施 工 组 织 模 拟 模 型 宜 包 括 表 6.2.1 0 规 定 的 模 型 元 素 和 信 息。表 6.2.1 0 施 工 组 织 模 拟 模 型 元 素模 型 元 素 类 别 模 型 元 素 和 信 息 要 求设 计 模 型 或 深 化 设 计 模 型 设 计 模 型 元 素 或 深 化 设 计 模 型 所 包 含 的 信 息。场 地 布 置现 场 布 置 现 场 场 地、临 时 设 施、施 工 机 械 设 备、道 路 等。几 何 信 息 应 包 括：位 置、几 何 尺 寸（或 轮 廓）；非 几 何 信 息 包 括：机 械 设备 参 数、生 产 厂 家 以 及 相 关 运 行 维 护 信 息 等。场 地 周 边 临 近 区 域 的 既 有 建（构）筑 物、周 边 道 路 等。几 何 信 息 应 包 括：位 置、几 何 尺 寸（或 轮 廓）；非 几 何 信 息 包 括 周 边 建 筑物 设 计 参 数 及 道 路 的 性 能 参 数 等。进 度 计 划 非 几 何 信 息 包 括 进 度 信 息 或 阶 段 信 息 等。资 源 配 置 模 型 元 素 的 非 几 何 信 息 包 括：工 程 量 清 单 项 目、资 源 信 息 工 程 量 清 单 项 目 包 括：名 称、编 码、项 目 特 征、单 位、工 程 量、综 合 单价、合 价 资 源 信 息 元 素 包 括：唯 一 标 识、类 别、消 耗 状 态、工 程 量、人 力 消 耗、机 械 使 用 量、材 料 用 量、材 料 使 用 比 例 等工 序 穿 插 工 序 名 称、唯 一 标 识、专 业、责 任 人、最 早 开 始 时 间、最 迟 开 始 时 间、计 划 开 始 时 间、最 早 完 成 时 间、最 迟 完 成 时 间、计 划 完 成 时 间、任 务 完成 所 需 时 间、总 时 差、自 由 时 差、关 键 任 务 标 识、完 成 状 态6.2.1 1 施 工 组 织 模 拟 B I M 应 用 成 果 应 包 括：施 工 组 织 模 型、虚 拟 漫 游 文 件、施 工 组 织 优 化 报 告 等。施 工 组织 优 化 报 告 应 包 含 施 工 进 度 计 划 优 化 报 告 及 资 源 配 置 优 化 报 告 等。6.3 施 工 工 艺 模 拟6.3.1 建 筑 施 工 中 的 土 方 工 程、复 杂 施 工 节 点、垂 直 运 输、大 型 设 备 及 构 件 安 装、预 制 构 件 拼 装 等 施 工 工艺 模 拟 宜 采 用 B I M 技 术。6.3.2 施 工 工 艺 模 拟 B I M 应 用 宜 按 照 图 6.3.2 所 示 流 程 进 行。1 3图 6.3.2 施 工 工 艺 模 拟 B I M 应 用 流 程6.3.3 在 施 工 工 艺 模 拟 前 应 确 定 模 拟 范 围，根 据 模 拟 任 务 建 立 相 应 的 施 工 工 艺 模 拟 模 型，并 满 足 下 列 要 求：1 模 拟 过 程 涉 及 对 设 计 成 果 的 论 证 检 查、尺 寸 及 空 间 碰 撞 的，应 确 保 各 模 型 的 尺 寸 细 度 信 息、连 接 方式 信 息、所 需 施 工 工 作 面 信 息 等；2 模 拟 过 程 涉 及 施 工 工 序 穿 插 的，应 确 保 模 型 与 工 序 的 关 系，以 及 各 工 序 的 时 间 信 息、逻 辑 关 系 信 息；3 模 拟 过 程 涉 及 机 械 设 备 的，应 确 保 设 备 的 位 置 信 息、空 间 信 息、运 转 能 力 信 息 等；4 对 应 专 项 施 工 工 艺 模 拟 的 其 它 要 求。6.3.4 在 施 工 工 艺 模 拟 前 宜 根 据 具 体 的 设 计 方 案、施 工 组 织 设 计、施 工 工 艺 要 求 等 信 息，完 成 施 工 方 案 的编 制，确 定 该 模 拟 对 象 各 阶 段 或 各 任 务 的 工 作 流 程。6.3.5 在 施 工 工 艺 信 息 与 模 型 关 联 环 节，宜 在 施 工 图 设 计 模 型 或 深 化 设 计 基 础 上，根 据 实 际 工 艺 要 求，对需 模 拟 的 工 艺 相 关 模 型 细 化 进 行 建 模，保 证 模 型 满 足 实 际 需 要。6.3.6 在 施 工 工 艺 模 拟 过 程 中 宜 将 与 工 作 面、流 水、工 序 相 关 的 资 源、进 度、质 量、安 全 等 信 息 与 模 型 进行 关 联。6.3.7 在 进 行 施 工 工 艺 模 拟 过 程 中，宜 及 时 记 录 模 拟 过 程 中 出 现 的 工 序 交 接、施 工 定 位 等 问 题，形 成 施 工模 拟 分 析 报 告 等 方 案 优 化 指 导 文 件。6.3.8 施 工 工 艺 模 拟 后 宜 根 据 模 拟 成 果 进 行 协 调 优 化，并 将 相 关 信 息 更 新 到 施 工 工 艺 模 型 中，再 次 模 拟 验1 4证 优 化 方 案。6.3.9 施 工 工 艺 模 拟 B I M 应 用 成 果 宜 包 括：施 工 工 艺 模 拟 模 型、施 工 模 拟 分 析 报 告、可 视 化 资 料 等。1 57 预 制 加 工 B I M 应 用7.1 一 般 规 定7.1.1 混 凝 土 预 制 构 件、钢 结 构 构 件、机 电 产 品 等 数 字 化 加 工 宜 采 用 B I M 技 术。7.1.2 预 制 构 件 加 工 模 型 宜 在 深 化 设 计 模 型 基 础 上 创 建。7.1.3 预 制 构 件 宜 采 用 条 形 码、二 维 码、射 频 识 别（R a d i o F r e q
