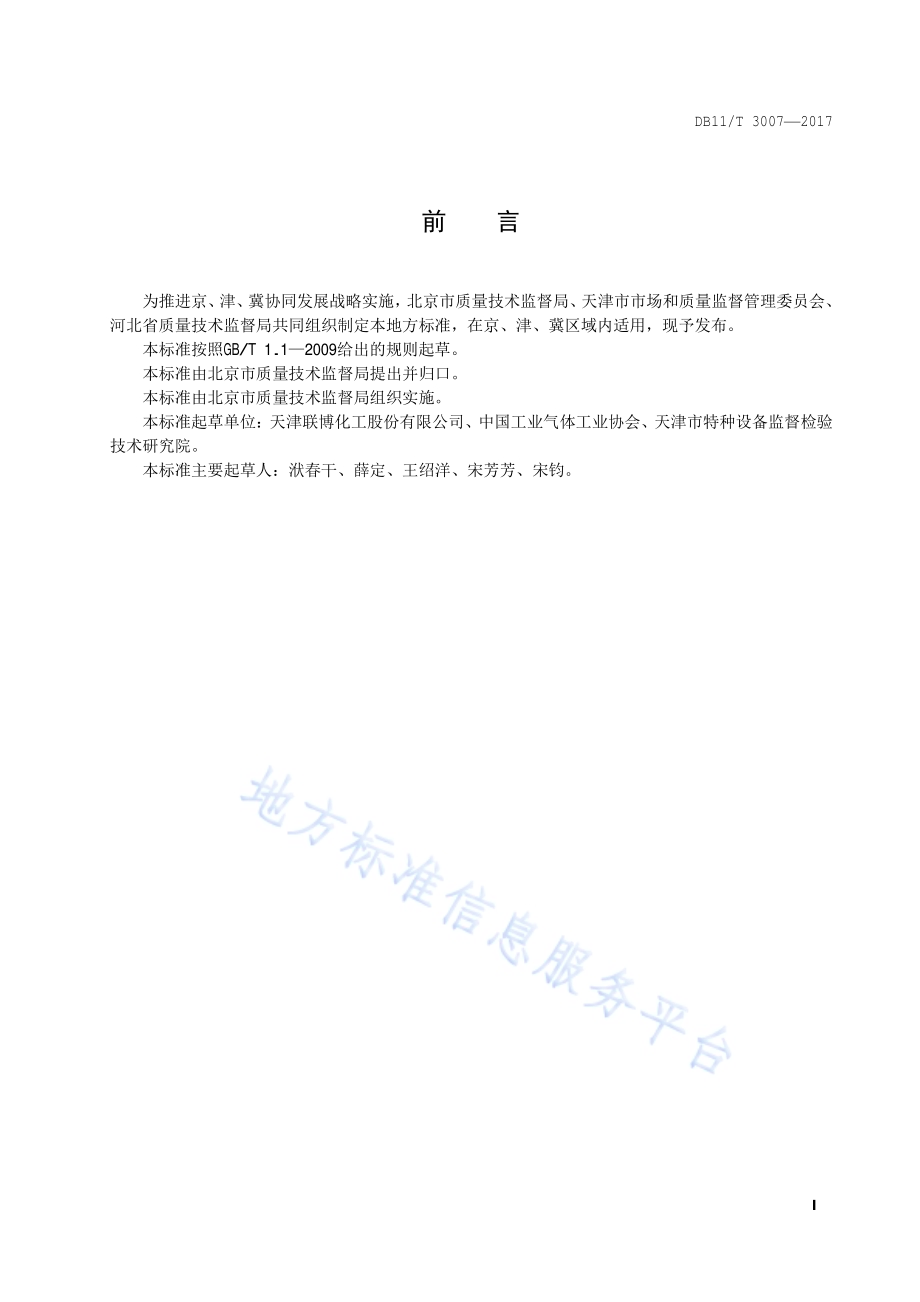

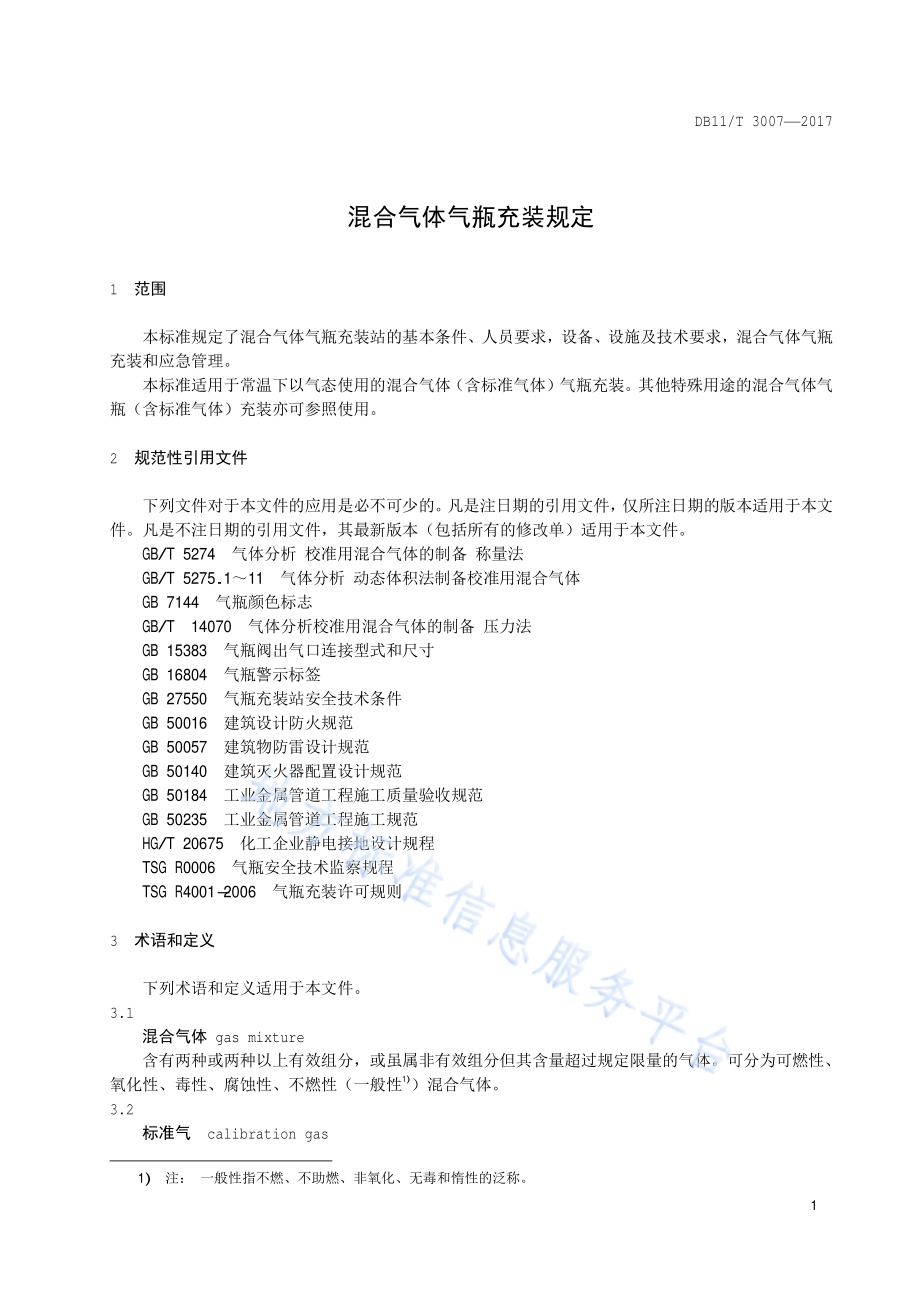

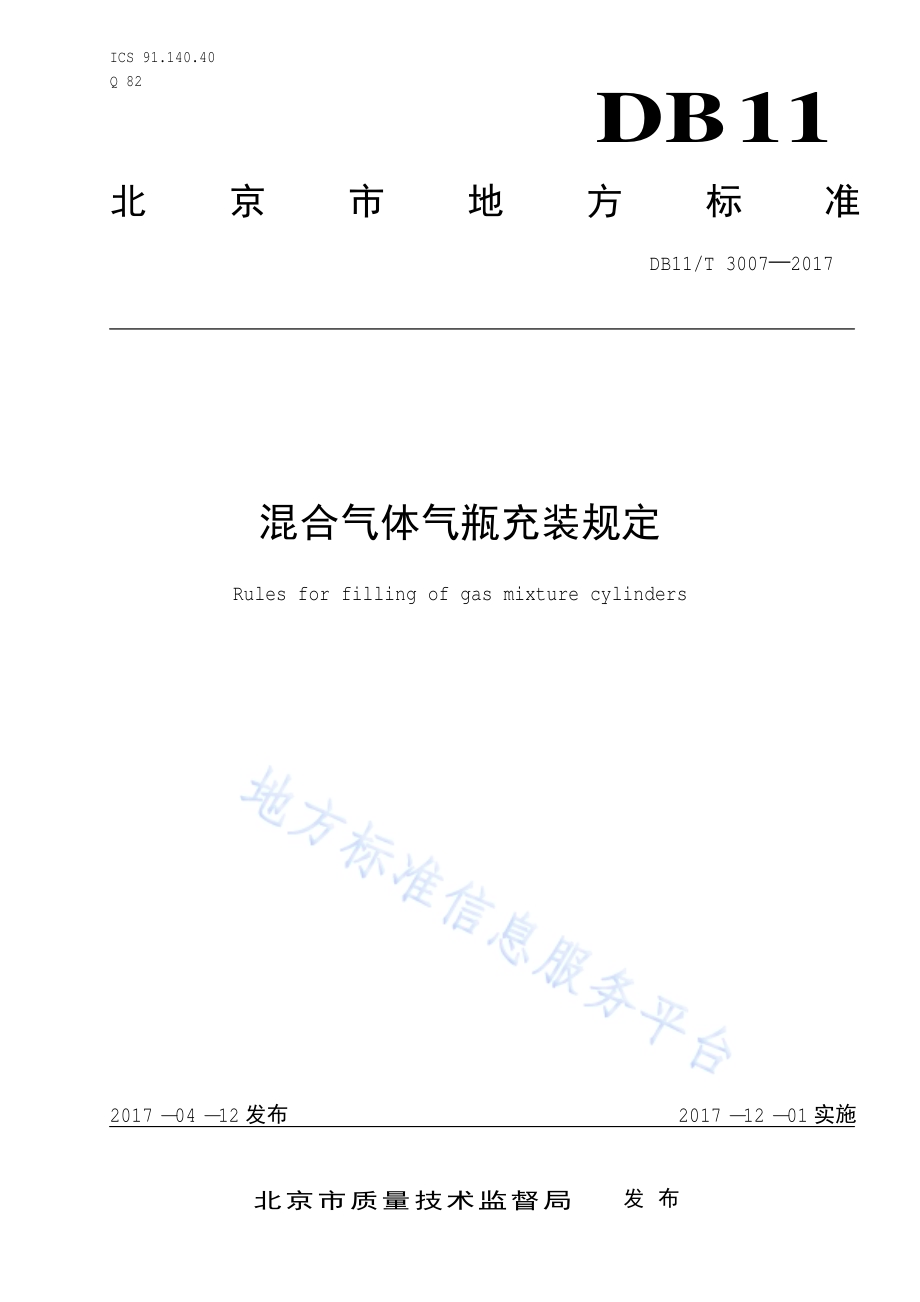

ICS 91.140.40 Q 82 DB11 北京市地方标准 DB11/T 3007 2017 混合气体气瓶充装规定 Rules for filling of gas mixture cylinders 2017-04-12发布 2017-12-01实施 北京市质量技术监督局 发布 DB11/T 3007 2017 I 前 言 为推进京、津、冀协同发展战略实施，北京市质量技术监督局、天津市市场和质量监督管理委员会、河北省质量技术监督局共同组织制定本地方标准，在京、津、冀区域内适用，现予发布。本标准按照 GB/T 1.1 2009给出的规则起草。本标准由北京市质量技术监督局提出并归口。本标准由北京市质量技术监督局组织实施。本标准起草单位：天津联博化工股份有限公司、中国工业气体工业协会、天津市特种设备监督检验技术研 究院。本标准 主要 起草 人：洑春干、薛 定、王绍洋、宋芳芳、宋钧。DB11/T 3007 2017 1 混合气体气瓶充装规定 1 范围 本标准规定 了混合 气体气 瓶充装站 的 基 本 条件、人 员 要求，设备、设施 及 技术 要求，混合 气体气 瓶充装 和 应急 管理。本标准适用 于常温下以 气 态使 用的 混合 气体（含 标准气体）气 瓶充装。其他 特 殊 用 途 的 混合 气体气 瓶（含 标准气体）充装亦可参 照 使 用。2 规范性引用文件 下列文件对于 本 文件 的 应 用 是必不可少 的。凡是注日期 的 引 用 文件，仅所注日期 的 版 本适用 于 本 文 件。凡是不注日期 的 引 用 文件，其最新版 本（包括所 有的 修改 单）适用 于 本 文件。GB/T 5274 气体 分析 校 准用 混合 气体的制备 称 量 法 GB/T 5275.1 11 气体 分析 动态 体 积法 制备 校 准用 混合 气体 GB 7144 气 瓶颜色 标 志 GB/T 14070 气体 分析校 准用 混合 气体的制备 压力法 GB 15383 气 瓶阀 出气口 连接型式 和 尺寸 GB 16804 气 瓶警示 标 签 GB 27550 气 瓶充装站安全 技术 条件 GB 50016 建筑 设 计 防火 规 范 GB 50057 建筑 物防雷 设 计 规 范 GB 50140 建筑 灭火器配置 设 计 规 范 GB 50184 工业 金属 管 道 工 程 施工质量验 收 规 范 GB 50235 工业 金属 管 道 工 程 施工规 范 HG/T 20675 化工 企 业 静电 接 地设 计 规 程 TSG R0006 气 瓶安全 技术监 察 规 程 TSG R4001-2006 气 瓶充装 许 可 规则 3 术语和定义 下列 术 语 和定 义 适用 于 本 文件。3.1 混合气体 gas mixture 含 有 两 种 或两 种 以 上 有 效 组 分，或虽属非 有 效 组 分 但 其含 量 超过 规定限量的气体。可分 为 可 燃性、氧 化 性、毒性、腐蚀性、不 燃性（一般性 1)）混合 气体。3.2 标准气 calibration gas 1)注：一般性指 不 燃、不 助燃、非氧 化、无毒 和 惰性 的 泛 称。DB11/T 3007 2017 2 带 有 证书 的 具 有 计 量 溯源性 的 一 种 或多 种准 确 特 性 量 值、用 于校 准 仪器、评价测 量方 法 或 给 物 质 赋 值 的气体。3.3 充装量 filling mass or pressure 气 瓶 内 充装 的气体质量 或 压力。3.4 中间分析 intermediate analysis 在 充装混合 气体 到一个 气 瓶（或多个 气 瓶）的 整个过程 中的 某一步、为 确认已 充装 组 分 的量 所 进 行的 分析。3.5 钝化处理 passivation 在 一 种 反 应 或吸附性 气体 与 其 将 要引 入 的 容器或系统之间存 在 反 应 或吸附 可 能性 的 情况 下，为 确保一 种气体 浓度 的 稳 定 性，而采 用的 程序。钝 化 通 常是 采 用 被惰性 气体 稀释 的 含 反 应混合 气体 来 进 行 的。3.6 预混合气体 premix mixtures 在 混合 气体的 充装 过程 中 被当作一 种 供 气 源 使 用的 混合 气体。3.7 相容性 compatibility 气体 与 气体 之间、气体和气 瓶 之间或 气体和气 瓶 附 件 之间 不 发 生 作 用。4 基本条件 充装站应 符 合 TSG R4001-2006第 5条 的 要求。5 人员要求 5.1 混合 气体气 瓶充装站 相关 人 员 应 按 TSG R0006的规定，熟知 所充装 介 质的理化特 性（易 燃 易爆、毒性 和 腐蚀性 等）、安全 防 护措 施,及其 与 各 组 分 气体、气 瓶及 气 瓶 附 件 的 相 容性，同 时还 应 熟知 混合 气体气 瓶充装 的技术 及安全要求。5.2 充装 作 业（包括混合 气体气 瓶充装 和 充装 前后 检 查）人 员 应 取得 混合 气体气 瓶充装 作 业 项目 的 资 质；化验员 应 取得 气体 分析 工中 级 工 以 上 等级职 业 资格。6 设备、设施及技术要求 6.1 必备的充装设备 6.1.1 采 用 分压法 配 制的 应 配 备 压力 表精 度 不 低 于 0.4级 的 混合 气体气 瓶充装 系统，其 量 程范 围 应 符 合使 用 压力 1.5 3倍 的 要求。管 道 应 设 置 有 超 压 报 警 或 自 动 切断 气 源 的联 锁 装 置。6.1.2 采 用 重 量 法 配 制的 应 配 备 2台 以 上 计 量 衡 器，其 精 度 符 合所 配 制 产品 的技术 要求，最 大 称 量 值 符 合使 用的 满 量 程 80%之 内。天 平、衡 器 校 验 周 期不应 大 于 一 年，并 且至 少 每班 使 用 前 应 复核 一 次。6.1.3 应 配 备气 瓶充装 前处 理的 加热抽空 设备，以 满足 气 瓶 的 预处 理 需 要。6.1.4 气 瓶充装 汇流排 应安装 独立 的 放空 管 线，其安装 方 式应 避免 不 兼 容 产品 间 的 任何 反 应，并 根据需 要 配 备 惰性 气体 置 换，以 确保 任何残留 气体 以安全 的方 式 放空。接 头形 式应 满足 GB 15383的规定。DB11/T 3007 2017 3 6.1.5 宜 设 置 气 瓶 抽真空 装 置，并 且 有 阻断真空泵油回流 的 自 动装 置。6.1.6 应 配 备 与 混合 气体 相 适 应 的 分析 仪器，分析 原材料、预 混合 气和 最 终产品。6.1.7 宜 配 备气体 混 匀 设备。6.2 技术要求 6.2.1 使 用 配 气 柜 充装（配 制）混合 气体的，其 配 气 柜 的设 计 与 制 造 应 符 合 国 家 相关 规定。6.2.2 采 用 汇流排 方 式充装混合 气体的 应 符 合下列要求：混合 气体 充装站 的工 艺、设备 与 设 计 一 致，并 且 与 充装 介 质、充装 数 量 相 适 应。可 燃 气体 与氧 化 性 气体 不 得 在同 一个 汇流排 上 充装；充装 管 道 的 安装 和检 测 应 符 合 GB50184、GB50235的规定；充装 设备、管 道、阀 门、仪 表、连接件应 选 用 不 与 充装 介 质发 生 作 用的 材料；可 燃 气体和 助燃 气体管 道 管 径 设 计应 按 其 管 道 气体在工 作 时 最 大流 量、压力 和 安全 流 速 来 考虑。6.2.3 配 气 柜 或 混合 气体气 瓶充装 汇流排 及其 相关 设备 应 设 置 良好 的 接 地 保 护。6.2.4 充装站应 符 合 GB27550、GB50016、GB50057、HG/T20675的有 关 规定。6.2.5 充装 台 应 独立 设 置。实 瓶 与 空 瓶分 区 存 放,做好 标 识。6.2.6 充装 间 宜 设有 相 适 应 的 强 制 排 风 设施和 与 气体 相 适 应 的 报 警装 置,密闭 空 间 应 加 装 氧 气 报 警 器 避免 窒息。6.2.7 采 用 重 量 法 配 制的 充装 间 内天 平 室 应 符 合 相关 要求。7 混合气体气瓶充装 7.1 充装前准备 7.1.1 充装方法的选择 7.1.1.1 静态方法 通过 直 接 向 气 瓶 内 充 入 定量的组 分 气体，从 而 生产 混合 气体。混合 气体气 瓶 静 态充装 的方 法 通 常 有 压力法 和 称 重 法 两 种。在 向 气 瓶 内 充装 某 些 特 殊混合 气体 时，也 可 能 需 要 联 合使 用 这些 方 法：压力法：按 GB/T 14070 的 要求，将 各 组 分 气体按照 计 算 的 压力 依 次 充 入 气 瓶 中，每次 充 气 后 测 量 气 瓶 内 静置 压力；混合 气体的 浓度 以压力 表 示，它 等 于充 入 该 组 分 气体的 分压 与 混合 气体的 总 压力 之 比。计 算 的 压力应 考虑 到 组 分 的 压 缩因子，气 瓶充装 后 的 温 度 变 化，以 确保 在 混合 气体 充装 过程中 及其以 后 使 用 时，所 有组 分 气体 不 会发 生 液 化现 象。称 量 法 按 GB/T 5274 的 要求，在 向 气 瓶 内 充 入一 定 已 知 浓度 的组 分 气体的 前后 称 量气 瓶，由 两次 称 量的质量 读数 之 差 确 定 充 入 气 瓶 内气体组 分 的质量。按 此 方 法充 入 各 种组 分 气体，便完成 混合 气体 充装；混合 气体中 每各 组 分 的质量 浓度（摩尔 浓度），为 该 组 分 气体的质量（摩尔数）与 所 有组分 气体质量（摩尔数）总 和 之 比。这些 计 算 的质量 应 确保 准 确，以 确保 在 混合 气体 充装期间 及其以 后 使 用 时，所 有组 分 气体 不 会发 生 液 化现 象。DB11/T 3007 2017 4 7.1.1.2 动态方法 按 GB/T 5275.1 11 的 要求，在 充装 到 气 瓶 之 前，通过 准 确 计 算结果，以动态 的方 式 地进 行 混合 气 体的 充装。一般情况 下，动态 的 混合 气体 配 制 是 在 低 压下 进 行 的，然 后 再 通过 加 压 方 式充装 到 气 瓶 内。系统 中应 有 保证 在 流 量 控 制 失 效 的 情况 下不 能 继续 配 制、充装 的 措 施。7.1.2 作业指导书编制、批准 7.1.2.1 作业指导书内容 混合 气体气 瓶充装 作 业 指 导 书 内 容 应 至 少包括：气 瓶 和 阀 门 的 详细 资料 以及其他 的准备工 作（包括充装 前预处 理和 充装 前 检 查）；要充 入 气 瓶 的气体组 分 量 以及充 入 顺 序 的 确 定；充 入 气 瓶 气体组 分 的 测 量方 法 和 所使 用的 充装 设备；与 组 分充 入 气 瓶 速 度 相关 的 任何 特 殊 限制 条件（如尽 可 能 减 少温 度 的提 升）；混合 各 种气体组 分 的方 法；任何 中 间 分析要求；产品 质量 控 制方 法；审 核 意见，确认 方 案 的 合 理、正 确性。7.1.2.2 作业指导书批准 7.1.2.2.1 作 业 指 导 书 可以 采 用 手写 格 式 或 计 算机辅 助 格 式。7.1.2.2.2 作 业 指 导 书 编 制 人 员 应 具 备 相关 专 业的技术 经 验，且 应 掌握 混合 气体气 瓶充装 中 遇 到 的 相关 理化 性 质 及 工 作 原 理、安全 操 作。7.1.2.2.3 作 业 指 导 书 审 核、批 准 人 员 应 符 合 TSG R4001-2006的 职 责 要求；通 常充装 单位技术 负责 人 负责 作 业 指 导 书 的 审 核，负责 人 负责 作 业 指 导 书 的 批 准.7.1.3 确认充装设备、设施、仪器等 按 批 准的 作 业 指 导 书，对充装 现场的 充装 设备、设施、仪器 等 进 行确认，同 时 确认 安全 系统 符 合要求。7.2 充装前检查 7.2.1 混合 气体气 瓶充装 前 应 由 专 人 负责逐只 进 行 检 查。7.2.2 有 下列 情况之一 的，严禁 充装混合 气体气 瓶：无 气 瓶 制 造 许 可 证 的单位 生产 的 或 者 无 监督检验标 记 的；未获 得 中国 安全 监 察 机构批 准 或 者未经 产品 安全 性能 检验 合 格 的进口气 瓶；瓶 体 表 面 有 明显 损伤 等 缺陷 的；超过 气 瓶 设 计使 用 年 限的（如 碳钢 无 缝 气 瓶 30年，铝 合 金无 缝 气 瓶 20年）；超过 气 瓶 检验 周 期 的；经 过 改装 的气 瓶；颜色 标 志不 符 合 GB7144的规定 或 者 无 法 辨 识 的；气 瓶 出口 螺纹 不 符 合 GB15383规定的；气 瓶 附 件不全、损坏 或 者 不 符 合 规定的；DB11/T 3007 2017 5 瓶 体 或 气 瓶 附 件 的 材料 与 所充装 介 质 不 相 容 的；氧 化 性 气气体气 瓶瓶 体 或 阀 门 沾 有 油 脂 或 者 其 它 可 燃物 的；将 要充装 的气体 与 气 瓶 制 造 钢印 标 记 中 充装 气体 名 称不 一 致 的；警示 标 签不 符 合 GB16804的；作 业 指 导 书 未经负责 人 审批 签 字 的。7.2.3 颜色 标 志、瓶阀 出口 螺纹 与 所装 气体的规定 不 相符，及 有 不 明 剩余 气体的气 瓶，除 不 予 充 气 外，还 应 查 明 原 因，进 行 妥善 处 理。7.2.4 无 剩余 压力 的气 瓶，应对 气 瓶 进 行 适 当 的检 查 及 处 理。7.2.5 新 投 入 使 用 或 经 内 部 检验 后 首 次 充 气的气 瓶，充装 前 都 应 按规定 经 置 换抽真空，除去 瓶 内的 空 气 及 水 分，经 分析合 格后 方 能 充 气。返 回 气 瓶，也 应 按 作 业 指 导 书 的规定进 行 相 应 处 理。7.2.6 在检验有 效 期 限内的气 瓶，如 外观 检 查 发现有 重大 缺陷 或 对 内 部状 况 有 怀疑 的气 瓶、发 生 交 通 事故车 上 运输 的气 瓶、瓶阀及其他 附 件，应 先送 检验 机构，按规定进 行 技术检验 与评 定，合 格后 方 可 重新使 用。7.2.7 库 存 和 停 用 时 间超过一个 检验 周 期 的气 瓶，启 用 前 应 进 行 检验。7.2.8 境外 进口的气 瓶，外 国 飞 机、火 车、轮船 上 使 用的气 瓶，要求 在 我 国 境 内 充 气 时，应 先 由特种设备 安全 监检 机构 进 行 安全 性能 检验并出 具 检验 报 告。7.2.9 经 检 查 不合 格（包括 待 处 理）的气 瓶应 与 合 格 气 瓶 隔离 存 放，有 明显 标 记。7.3 充装 7.3.1 瓶装混合 气体中的组 分 或 杂 质 含 量 应 符 合 相 应 气体标准的 要求，下列 气体 禁 止 充装：易 燃 易爆 气体在 氧 气 或 空 气中的 浓度 大 于 爆 炸 下 限（LEL）60%的；易 燃 易爆 气体在 氧 气 或 空 气中的 浓度 小 于 爆 炸 上 限（LDL）60%的；有 毒 有 害 气体 废 气 无 法 回 收或 者 无 有 效 处 理 而 直 接 排放 的；充装 危 及 操 作 人 员 或 者 其他人 员 安全 的气体 时，无 有 效 控 制 手 段 的；其他 易 燃性 气体中的 氧 含 量 达 到或超过 2%者。7.3.2 充装混合 气体 时，必 须 严 格 遵守 下列 各项 规定：充装混合 气体的 各 种 不 相 容 原料 气体 必 须 有 足 够 的 安全 距离 和 隔离 措 施；用 防 错 装接 头 进 行 充装 时，应 认 真 检 查 瓶阀 出气口的 螺纹 与 所充装 气体 所 规定的 螺纹 型式是 否相符；开启 瓶阀 时 应 缓慢 操 作，并 应注 意 监 听 瓶 内有 无 异 常 声响；充装 易 燃 气体的 操 作过程 中，应使 用 防 爆 工 具；气 瓶 的 充装 流 量，不 得大 于 8m3/h（标准 状 态 气体）；用 充 气 汇流排 充装 气 瓶 过程 中，禁 止插 入 空 瓶 进 行 充装。7.3.3 充装 量 应 严 格 控 制，确保 气 瓶 在 最 高 使 用 温 度，瓶 内气体的 压力不 超过 气 瓶 的公 称 工 作 压力。7.4 充装后检查 7.4.1 气 瓶充装 后 应 逐只 进 行 检 查。检 查 内 容 至 少应包括：充装 量（压力 或 质量）是 否 符 合安全 技术规 范 及 相关 标准的 要求；瓶阀及其 与 瓶 口 连接 的 密 封 是 否 良好；气 瓶充装 后 是 否 出现 鼓 包 变 形 或 泄漏 等 严 重 缺陷；瓶 体的 温 度 是 否 有 异 常 升 高 的 迹 象；气 瓶 的 安全 附 件是 否 完 整 齐 全；气 瓶 的 合 格 证、警示 标 签是 否 完 整。DB11/T 3007 2017 6 7.4.2 如 发现 不 符 合要求 时，应 迅 速 查 明 原 因，制定 纠 正 措 施。7.5 验证分析 7.5.1 充装 后 的 混合 气体气 瓶，应 经 质量检验员 采 用 分析 仪器或 其他 有 效 的检验检 测 手 段，批 量 抽 检 或 逐只 进 行 出 厂 检 测。7.5.2 分析可 燃 时，应 设 置 环境 气 氛 监 测 设备和 相 应 报 警 系统，并由有 效 的 通 风 设施。分析 毒性 混合气体，除 设 置 监 测、报 警 设备 外，还 应 根据 其 毒性程度，采 取相 应 的 安全 处 理 措 施。7.5.3 对于混合 气体 样 品 分析 时 的 尾 气 排放 必 须 经 安全 处 理 后，方 可 排放 到 大 气中。7.6 作业指导书的调整 7.6.1 作 业 指 导 书 应 根据 实 际 情况 进 行 定 期 调 整，调 整 后 应 按 7.1.2进 行 审批。7.6.2 验 证 分析 之 后 发现 混合 气体 超过容许 的质量 偏 差，应 重 新 制 订 作 业 指 导 书，并进 行 再 次 验 证。7.7 充装记录 7.7.1 充装人 员 应 填 写 混合 气体气 瓶充装 记 录，记 录 的内 容 至 少应包括充装 方 案、充装日期、瓶 号、气 瓶 有 效 期、充装温 度、充装 量、充装 浓度、充装人 员 签 字、检 查 人 员 签 字 等。7.7.2 充装 单位 应 妥善 保 管 混合 气体气 瓶充装 记 录，保存 时 间 不应少于 2年。8 应急 管 理 8.1 充装站应 制 订 符 合 本单位实 际 情况 的 混合 气体气 瓶充装 事故 应急 救援 预 案 并定 期 演练。8.2 应及 时 修 订 和 完 善 混合 气体气 瓶充装 事故 应急 预 案，保证 应急 预 案 的有 效性 和 可 操 作性。DB11/T 3007 2017 7 参 考 文 献 1 ISO10156-2010.Gas Cylinders Gases and gas mixtures Part 2 Determination of oxidizing ability of toxic and corrosive gases and gas mixtures.2 ISO10298-2010.Determination of toxicity of a gas or gas mixture 3 ISO13338-1995.Determination of tissue corrosiveness of a gas or gas mixture.4 IGC DOC 39/14.The Safety Preparation of Gas Mixtures _
