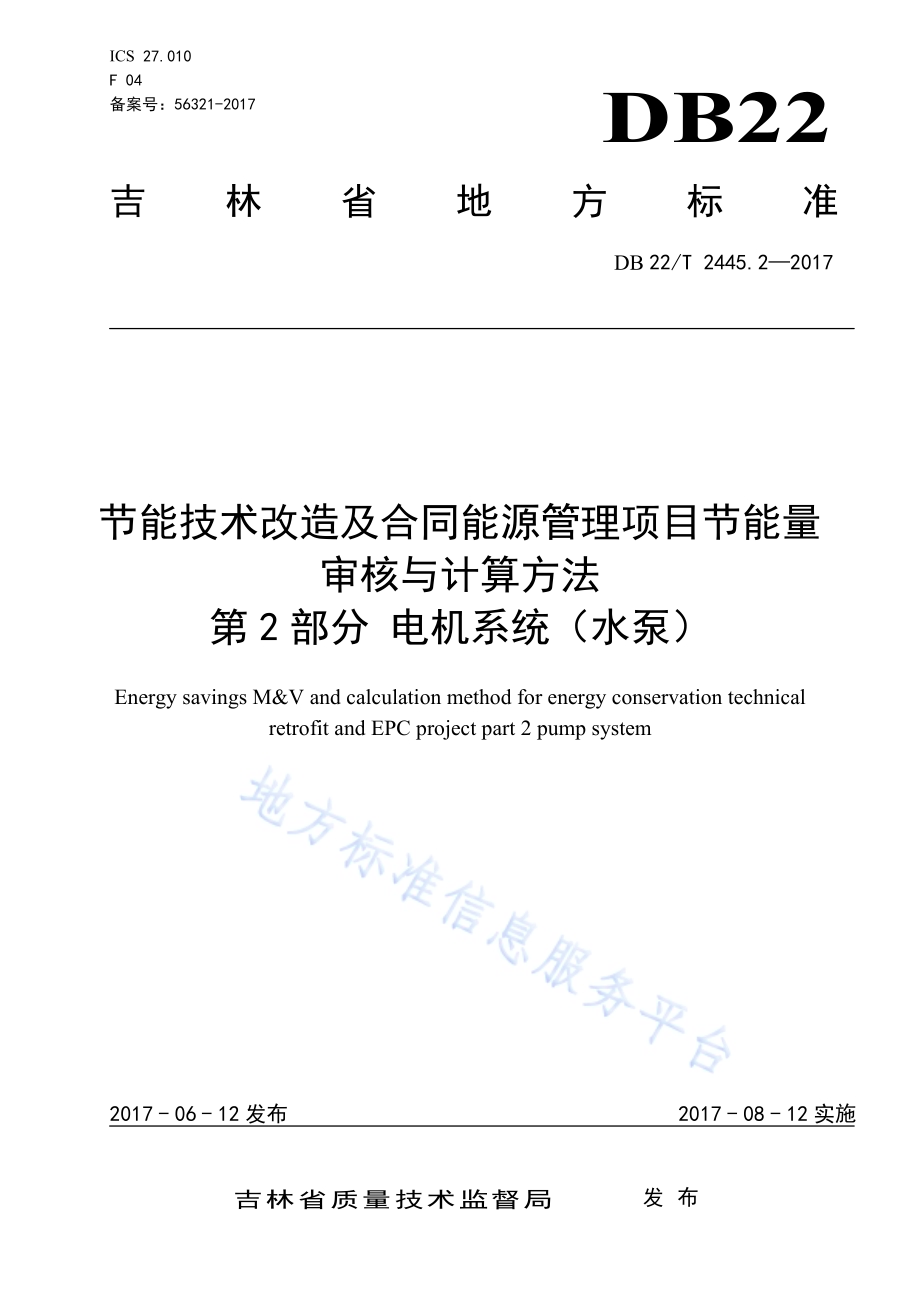

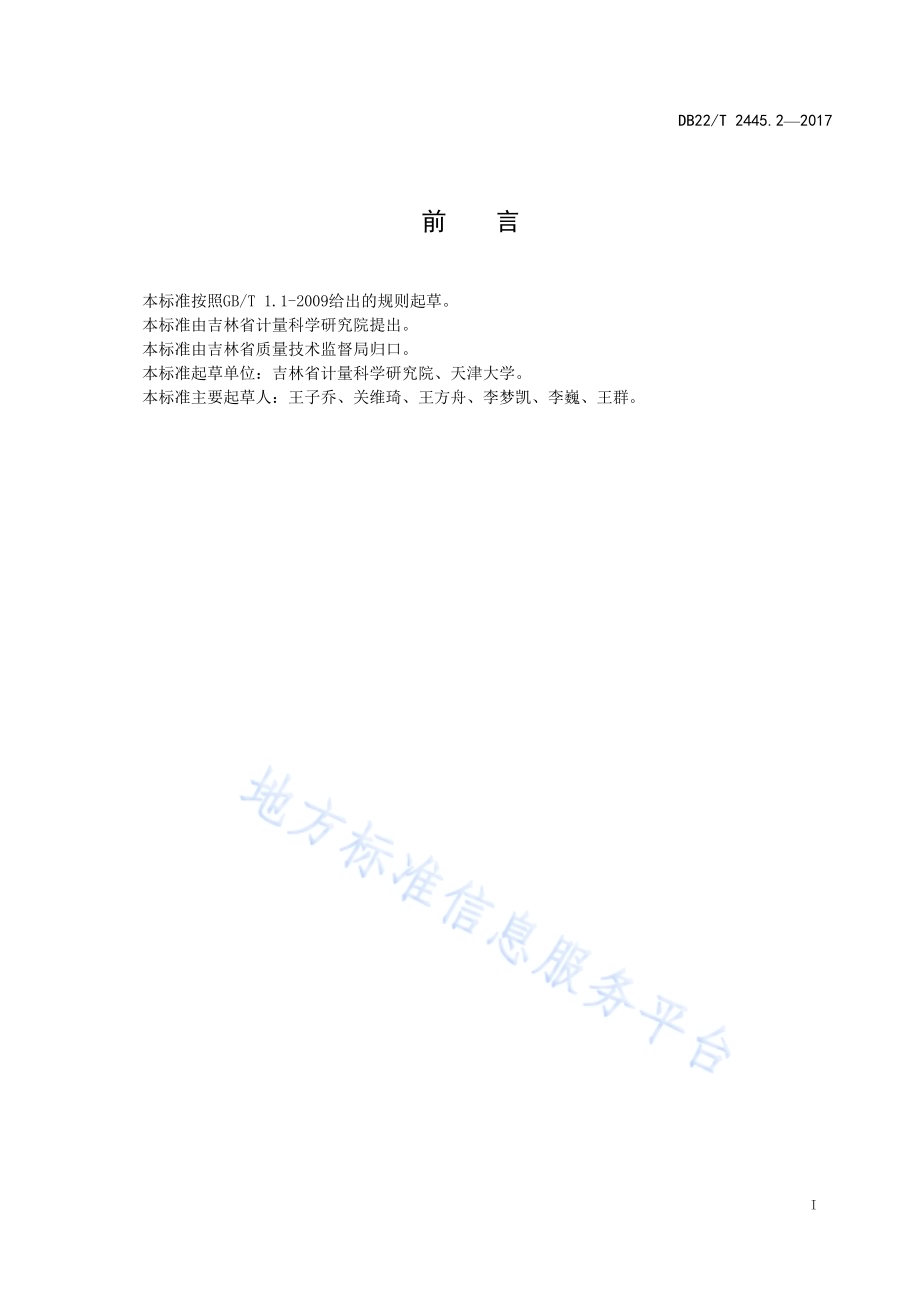

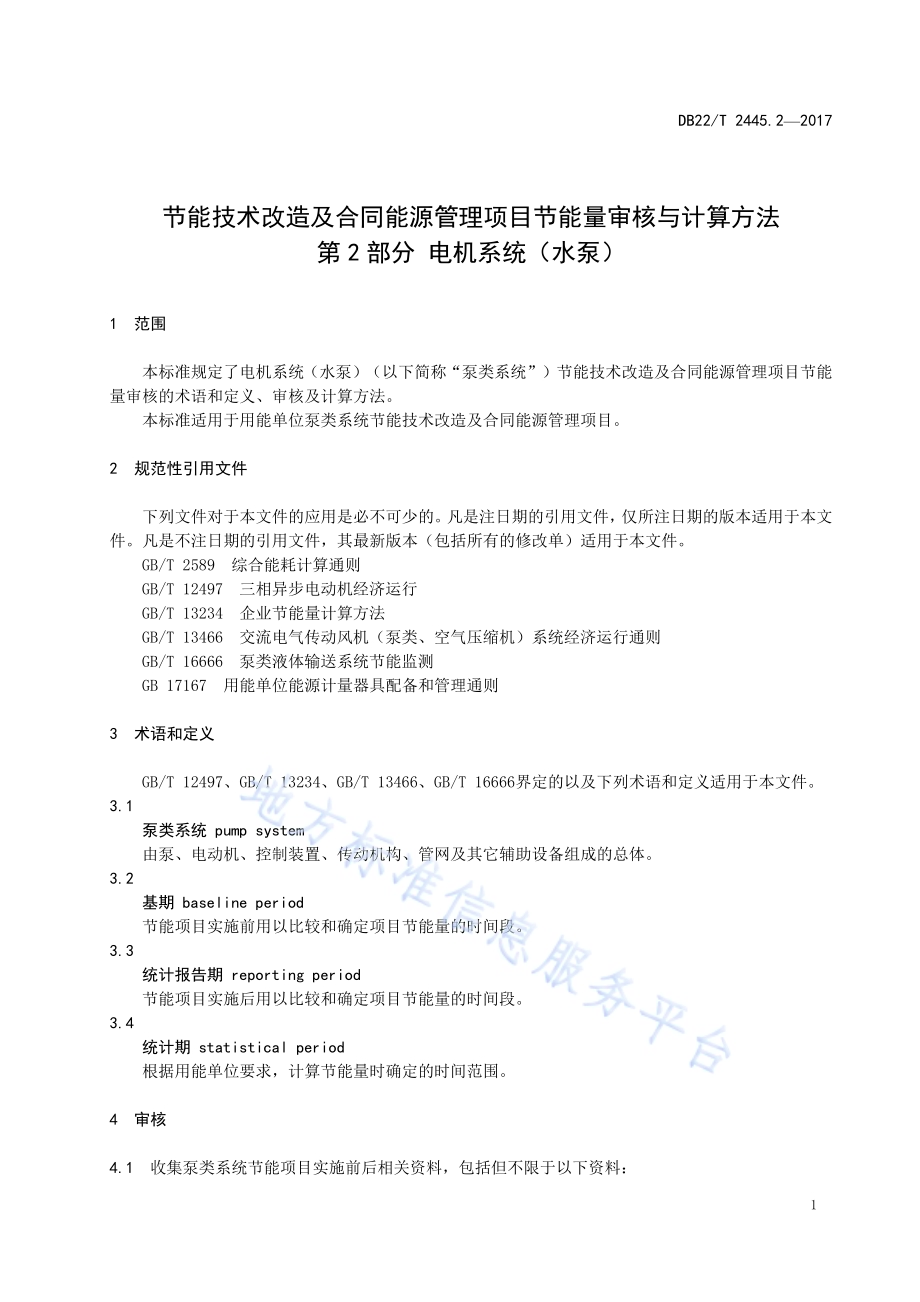

ICS 27.010 F 04 备案号：56321-2017 DB22 吉林省地方标准 DB 22/T 2445.22017 节能技术改造及合同能源管理项目节能量审核与计算方法 第2部分 电机系统（水泵）Energy savings M&V and calculation method for energy conservation technical retrofit and EPC project part 2 pump system 2017-06-12发布 2017-08-12实施吉林省质量技术监督局 发布 DB22/T 2445.22017 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由吉林省计量科学研究院提出。本标准由吉林省质量技术监督局归口。本标准起草单位：吉林省计量科学研究院、天津大学。本标准主要起草人：王子乔、关维琦、王方舟、李梦凯、李巍、王群。DB22/T 2445.22017 1 节能技术改造及合同能源管理项目节能量审核与计算方法 第 2 部分 电机系统（水泵）1 范围 本标准规定了电机系统（水泵）（以下简称“泵类系统”）节能技术改造及合同能源管理项目节能量审核的术语和定义、审核及计算方法。本标准适用于用能单位泵类系统节能技术改造及合同能源管理项目。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2589 综合能耗计算通则 GB/T 12497 三相异步电动机经济运行 GB/T 13234 企业节能量计算方法 GB/T 13466 交流电气传动风机（泵类、空气压缩机）系统经济运行通则 GB/T 16666 泵类液体输送系统节能监测 GB 17167 用能单位能源计量器具配备和管理通则 3 术语和定义 GB/T 12497、GB/T 13234、GB/T 13466、GB/T 16666界定的以及下列术语和定义适用于本文件。3.1 泵类系统 pump system 由泵、电动机、控制装置、传动机构、管网及其它辅助设备组成的总体。3.2 基期 baseline period 节能项目实施前用以比较和确定项目节能量的时间段。3.3 统计报告期 reporting period 节能项目实施后用以比较和确定项目节能量的时间段。3.4 统计期 statistical period 根据用能单位要求，计算节能量时确定的时间范围。4 审核 4.1 收集泵类系统节能项目实施前后相关资料，包括但不限于以下资料：DB22/T 2445.22017 2 a)项目介绍及项目技术资料；b)设备台账；c)能源计量器具台账及相关计量器具检定/校准证书；d)泵类系统以辅助生产设施或保障生产为目的等介入生产过程时，收集相关产品（服务）产量及不同产品（服务）对应泵类系统能源消耗等数据；e)泵类系统以输送液体为目的时，收集输送液体量及泵类系统能源消耗等数据。4.2 根据节能项目内容确定项目边界。4.3 确认节能项目实施前后未使用国家明令淘汰的设备或工艺。4.4 确定基期及统计报告期，基期及统计报告期应包含泵类系统各典型工况。4.5 按 GB/T 2589 规定方法计算基期及统计报告期泵类系统单位产品综合能耗。当统计报告期时长小于统计期时长时，统计报告期泵类系统能源消耗及相关产品（服务）产时数据应进行现场测试。测试方法如下：a)泵类系统电动机输入功率测试方法按 GB/T 12497 规定执行。b)泵类系统平均流量测试方法按 GB/T 16666 规定执行。4.6 当节能项目相关能源计量器具不符合 GB 17167相关规定时，应对能源计量数据或产品（服务）产量进行修正。5 计算 5.1 基本原则 5.1.1 节能量计算所采用的能源消耗量和相关产品（服务）产量应为符合 GB 17167 要求的计量器具得到。5.1.2 节能量计算应根据不同的目的和要求，采用相应的比较基准。5.1.3 当统计报告期与统计期不同时，应说明理由和推算的合理性。5.1.4 节能量应采用基期单位产品（服务）能源消耗量与统计期单位产品（服务）能源消耗量计量得到。5.1.5 节能计算值为负时表示节能。5.2 计算方法 5.2.1 单位产品（服务）泵类系统能源消耗量 单位产品（服务）泵类系统能源消耗量按式（1）计算：iiciMEe.(1)式中：eci第i种产品单位产品泵类系统能源消耗量，单位为吨标准煤；Ei第i种产品相应时间段消耗的能源量，单位为吨标准煤；Mi第i种产品相应时间段产出的合格产品（服务）量；c单位产品泵类系统能源消耗量种类。5.2.2 泵类系统节能量 泵类系统节能量按式（2）计算：DB22/T 2445.22017 3 nibi jl biM e e E1)(.(2)式中：E 泵类系统节能量，单位为吨标准煤；ebi统计期单位产品（服务）泵类系统能源消耗量，单位为吨标准煤；eji基期单位产品（服务）泵类系统能源消耗量，单位为吨标准煤；Mbi统计期第i种产品（服务）合格产品（服务）数量；n统计期产品（服务）种类数。_
