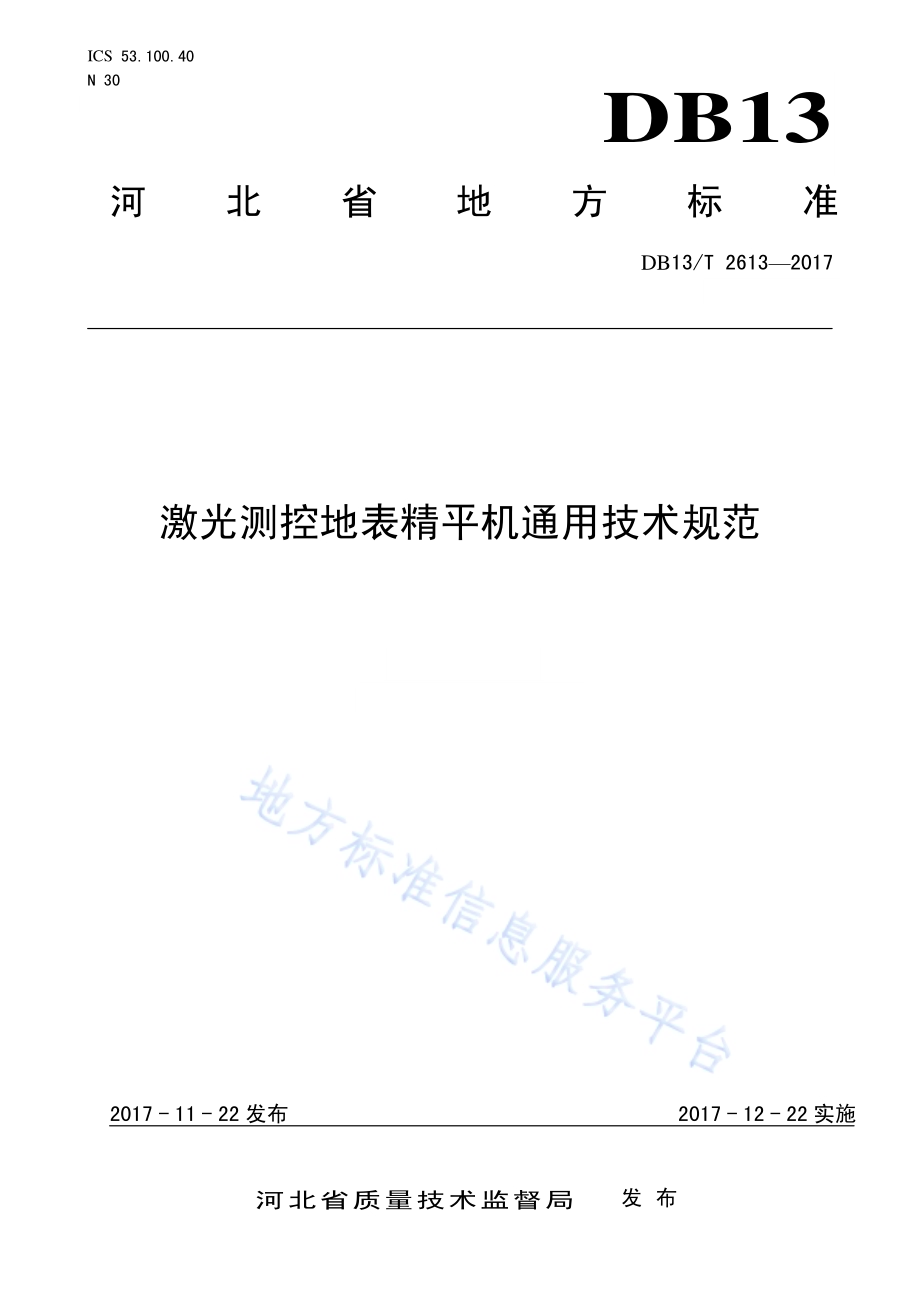

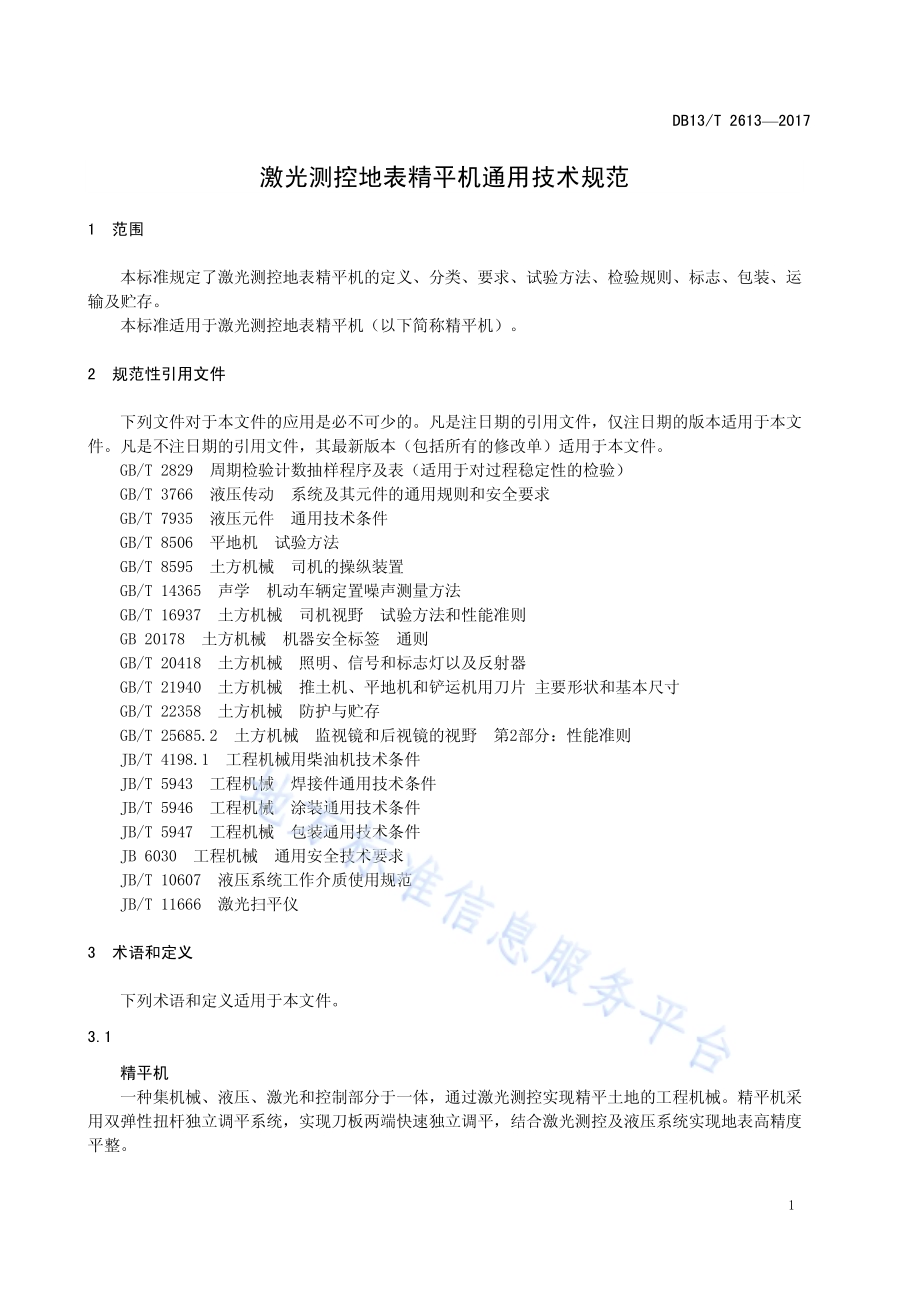

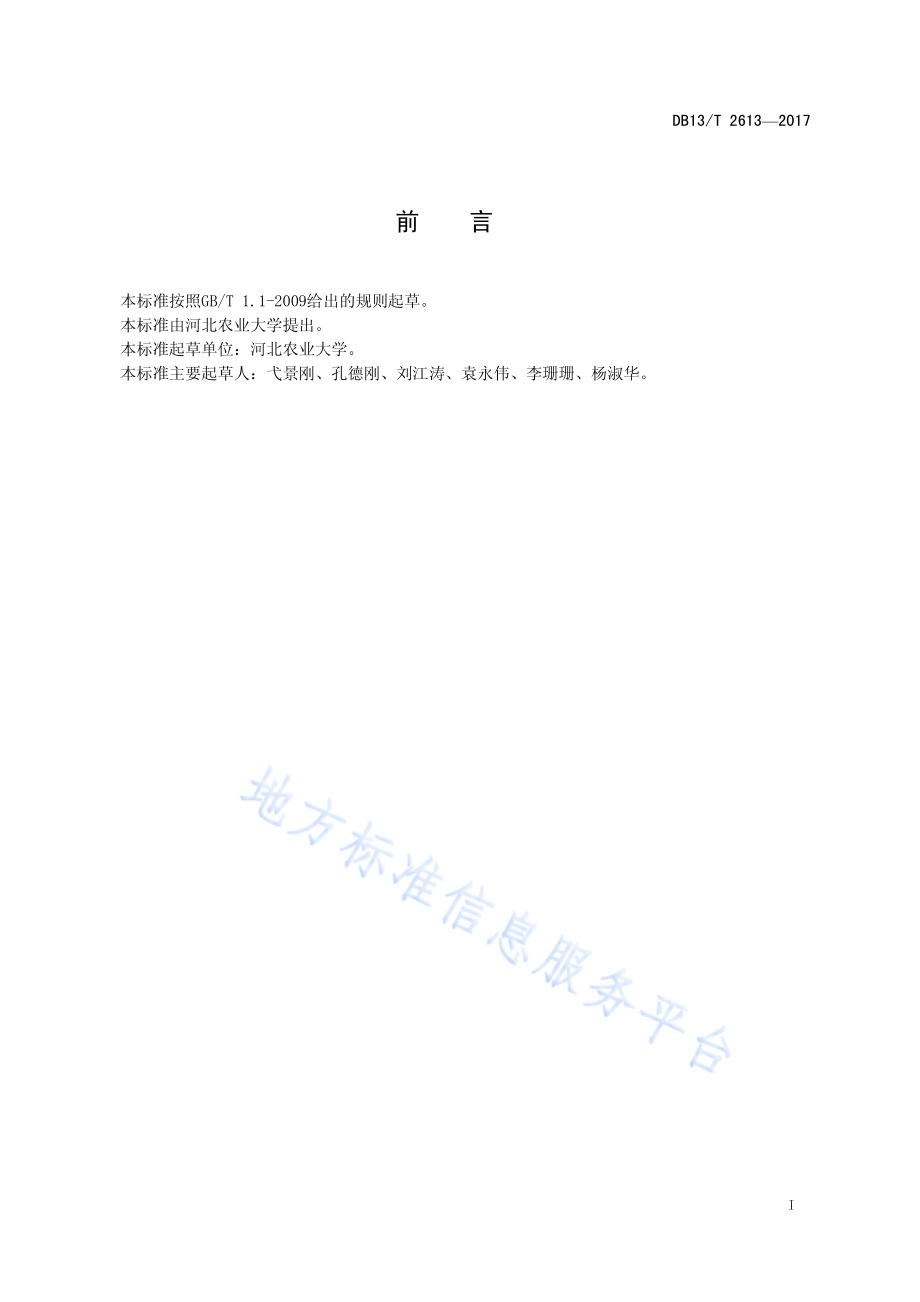

ICS 53.100.40 N 30 DB13 河北省地方标准 DB13/T 2613 2017 激光测控 地表精平 机通用技 术规范 2017-11-22 发布 2017-12-22 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2613 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由 河 北农 业大 学提出。本标准 起草 单位：河 北农 业大学。本标准 主要 起草 人：弋景 刚、孔 德刚、刘 江涛、袁 永伟、李珊 珊、杨淑 华。DB13/T 2613 2017 1 激光测控 地表精 平机通用 技术规 范 1 范围 本标准 规定 了激 光测 控地 表精平 机 的 定义、分 类、要求、试验 方法、检 验规 则、标 志、包装、运输 及贮 存。本标准 适用 于 激 光测 控地 表精平 机（以下 简称 精平 机）。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 2829 周 期检 验计 数 抽样程 序及 表（适用 于对 过程稳 定性 的检 验）GB/T 3766 液 压传 动 系 统及其 元件 的 通 用规 则和 安全要 求 GB/T 7935 液 压元 件 通 用技术 条件 GB/T 8506 平 地机 试 验 方法 GB/T 8595 土 方机 械 司 机的操 纵装 置 GB/T 14365 声学 机动 车辆定 置噪 声测 量方 法 GB/T 16937 土 方机 械 司机视 野 试验 方法 和性 能准则 GB 20178 土方 机械 机 器安全 标签 通则 GB/T 20418 土 方机 械 照明、信号 和标 志灯 以及 反射器 GB/T 21940 土 方机 械 推土机、平 地机 和铲 运机 用刀片 主 要形 状和 基本尺寸 GB/T 22358 土 方机 械 防护与 贮存 GB/T 25685.2 土方 机械 监视 镜和 后视 镜的 视野 第2部 分：性能 准则 JB/T 4198.1 工程 机械 用 柴油机 技术 条件 JB/T 5943 工 程机 械 焊 接件通 用技 术条 件 JB/T 5946 工 程机 械 涂 装通用 技术 条件 JB/T 5947 工 程机 械 包 装通用 技术 条件 JB 6030 工程 机械 通 用 安全技 术要 求 JB/T 10607 液 压系 统工 作介质 使用 规范 JB/T 11666 激 光扫 平仪 3 术语和 定义 下列术 语和 定义 适 用 于本 文件。3.1 精平机 一种集 机械、液 压、激光 和控制 部分 于一 体，通过 激光测 控实现 精 平土 地的 工程机 械。精平 机 采用双弹 性扭 杆独 立调 平系 统，实 现 刀 板两 端快 速独 立调平，结 合激 光测 控及 液压系 统实 现地 表高 精度平 整。DB13/T 2613 2017 2 4 分类 4.1 型号 精平机 型号 表示 方法 如图1 所示，型号 数字 表示 作业 宽幅，单 位 毫米。JCJ XXXX 图1 精 平机 型号 表示 图 4.2 基本参数 精平机 的主 要技 术参 数见 表1。本 表 给 出了JCJ-4000 规格的 精平 机参数，JCJ-3000 和JCJ-6000 相应技术参 数对 应其 规格 作适 当调整。表 1 精平 机 主 要技 术参 数 名称 参数 作业幅宽，mm 3000 6000 精平生产率，hm2/h 1.5 平整精度，mm/100m 1 5 作业半径，m 300 作业深度范围，mm 0 100 机器外形尺寸，mm 长 8 7 0 0 3 0 0 宽（非工作状态）2 6 0 0 1 5 0 高 3 3 0 0 1 5 0 5 要求 5.1 一般要 求 精平机 应符 合本 标准 的要 求，并 按照 规定 的图 样和 技术文 件制 造。零部 件应 检验合 格。5.2 作业条 件 精平机 适用 于高 程差 在50 mm以内 的地 表作 业。5.3 外观要 求 5.3.1 精平机 外壳 表面 不应 有明 显的凹 痕、划伤、裂 纹和 变形。表面 涂层 不应 有气 泡、龟 裂 和 脱 落。5.3.2 金属部 件无 锈蚀，标 志和 铭牌应 完整、清 晰和 牢固，活动 部件 应灵 活可 靠，紧固件 应 无 松 动。5.4 性能要 求 型 号数 字（例 如 3000、4000、6000）代号（(J-激光，C-测控，J-精平）DB13/T 2613 2017 3 a)焊接件 应符 合JB/T 5943 的规定；b)液压系 统应 符 合JB/T 10607 的规 定，液压 油的 最高 温 度和最 大温 升应 处于 精平 机正常 工作 允许的范 围内；c)柴油机 应符 合JB/T 4198.1 的规 定；d)精平机 的刀 片应 符 合 GB/T 21940 的 规定；e)激光扫 平仪 应符 合JB/T 11666 的规 定；f)精平机 应传 动平 稳，无异 常响声；g)燃油箱 的容 量应 保证 连 续 作业的 时间 不少 于 10h。5.5 安全和 舒适 性要 求 a)精平机 的安 全技 术要 求应 符合 JB 6030 的 规定；b)操纵装 置的 布置 应符 合 GB/T 8595 的 规定；c)司机室 的地 板和 脚踏 板应 防滑；d)司机室 外放 置的 蓄电 池应 有保护 装置；e)精平机 视野 应符 合GB/T 16937 的规 定；f)精平机 的监 视镜 和后 视镜 应符 合 GB/T 25685.2 的 规 定；g)精平机 的照 明、信号 和标 志灯以 及反 射器 应符 合 GB/T 20418 的规 定。5.6 液压元 件性 能要 求 5.6.1 液压元 件应 符 合GB/T 7935 的规 定。5.6.2 液压系 统压 力应 小 于 16Mpa，最 小通 径流 量应 小于18m/s，最小 通径 不小 于 8mm，防 止液 压冲击。5.7 弹性扭 杆性 能要求 5.7.1 弹性扭 杆的 材料 宜采 用 45CrNiMoVA 优质 中碳 低合 金 弹簧钢。5.7.2 对安装 在调 平机 构的 弹性 扭杆进 行扭 转弯 曲拉 伸试 验，断 面收 缩 率 不小 于35%，扭转 角度 不 小于 20 度，弯曲 角度 不小 于15 度，抗拉 强度 不小 于 1470Mpa。6 试验方 法 6.1 激光测 控地 表精 平 机 性能 按GB/T 8506 的 规定 进行。6.2 外观要 求 目测。6.3 焊接件 按JB/T 5943 的 规定 进行。6.4 液压性 能 按GB/T 3766 的 规定 进行。DB13/T 2613 2017 4 6.5 噪音检 测 按GB/T 14365 的 规定 进行。7 检验规则 7.1 出厂检 验 7.1.1 精平机 应经 出厂 检验 合格 后方可 出厂。7.1.2 出厂检 验项 目5.1、5.2、5.3 和5.4。7.2 型式检 验 型式检 验项 目为 本标 准 第5 章规定 的所 有项 目，有下 列情况 之一 时进 行：a)新产品、变 型产 品或 老产 品转厂 生产 需定 型鉴 定时；b)产品正 式生 产后，如 结构、工艺、材 料有 较大 改变，可能 影响 产品 性能 时；c)产品停 产一 年以 上，恢复 生产时；d)出厂检 验结 果与 上次 型式 检验有 较大 差异 时；e)国家质 量监 督机 构提 出进 行型式 检验 要求 时。7.3 抽样 7.3.1 出厂检 验方 案由 制造 商自 行决定，或 由制 造商 与用 户协商 决定。7.3.2 型式检 验采 用抽 样检 验，具 体 的抽 样、组织 方式 由制 造 商按GB/T 2829 中规 定的 一次抽 样方 案，在收件 当月（或 当季）的 批量中 随机 抽取。具 体抽 样方案 由制 造商 自行 决定，或由 制造 商与 用户 协 商决定。8 标志、包装、运 输 及 贮存 8.1 标志 8.1.1 产品标 牌应 包括 以下 内容：a)制造商 名称 和地 址；b)产品名 称和 型号；c)产品主 要参 数（功率、质 量、外 形尺 寸）；d)出厂日 期；e)出厂编 号。8.1.2 在精平 机的 明显 位置，设 置操作 指示 标记 和安 全标 志。安 全标 志应 符 合 GB 20178 的规 定。8.2 包装 8.2.1 精平机 的易 损件、备 件的 包装应 符 合 JB/T 5947 的 规定，并保 证正 常运 输和 贮存条 件下 不被 损坏。8.2.2 精平机 表面 涂装 应符 合 JB/T 5946 的 规定。DB13/T 2613 2017 5 8.2.3 随机备 件和 工具 应涂 防锈 油或防 锈脂 并妥 善装 入箱 内。8.2.4 需润滑 的部 件按 规定 加润 滑油或 润滑 脂。8.2.5 精平机 出厂 时，应包 括下 列文件：a)产品合 格证 明书；b)使用说 明书；c)装箱单；d)随机工 具、易损 件、附件、备件 的目 录。8.2.6 精平机 属于 裸装 产品，经 机械加 工后 而又 不应 涂漆 的表面（如活 塞杆）在出 厂 前均应 做防 锈处理，防 锈有 效期 为 6 个月。8.3 运输 及 贮存 8.3.1 精平机 的运 输应 符合 铁路、公路 和水 路运 输的 有关 规定。8.3.2 精平机 在发 运前，制 造商 应做下 列准 备工 作：a)断开蓄 电池 与车 身相 连的 电路；b)司机室 门锁 好。8.3.3 精平机 的防 护与 贮存 应符 合 GB/T 22358 的规 定。_
