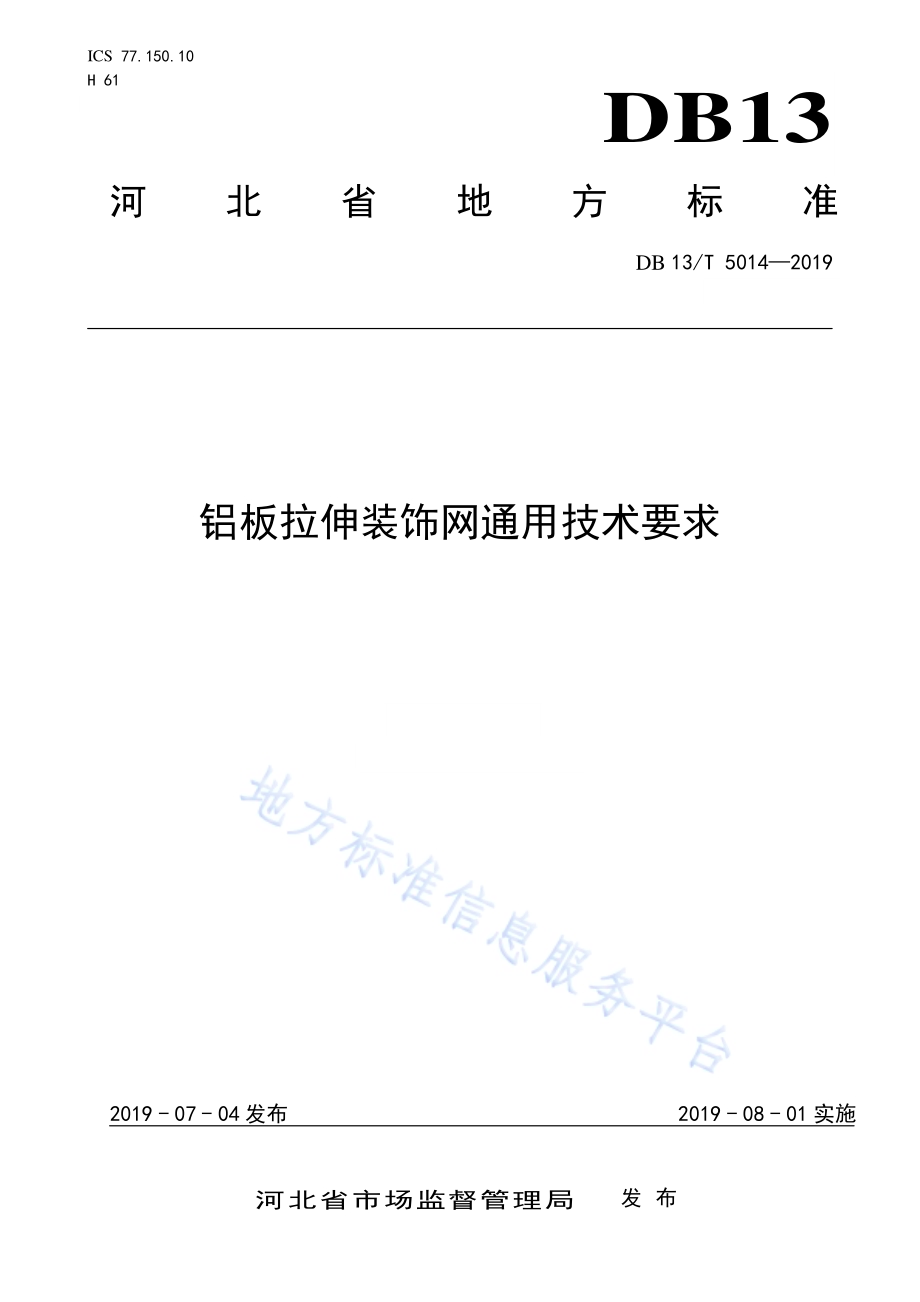

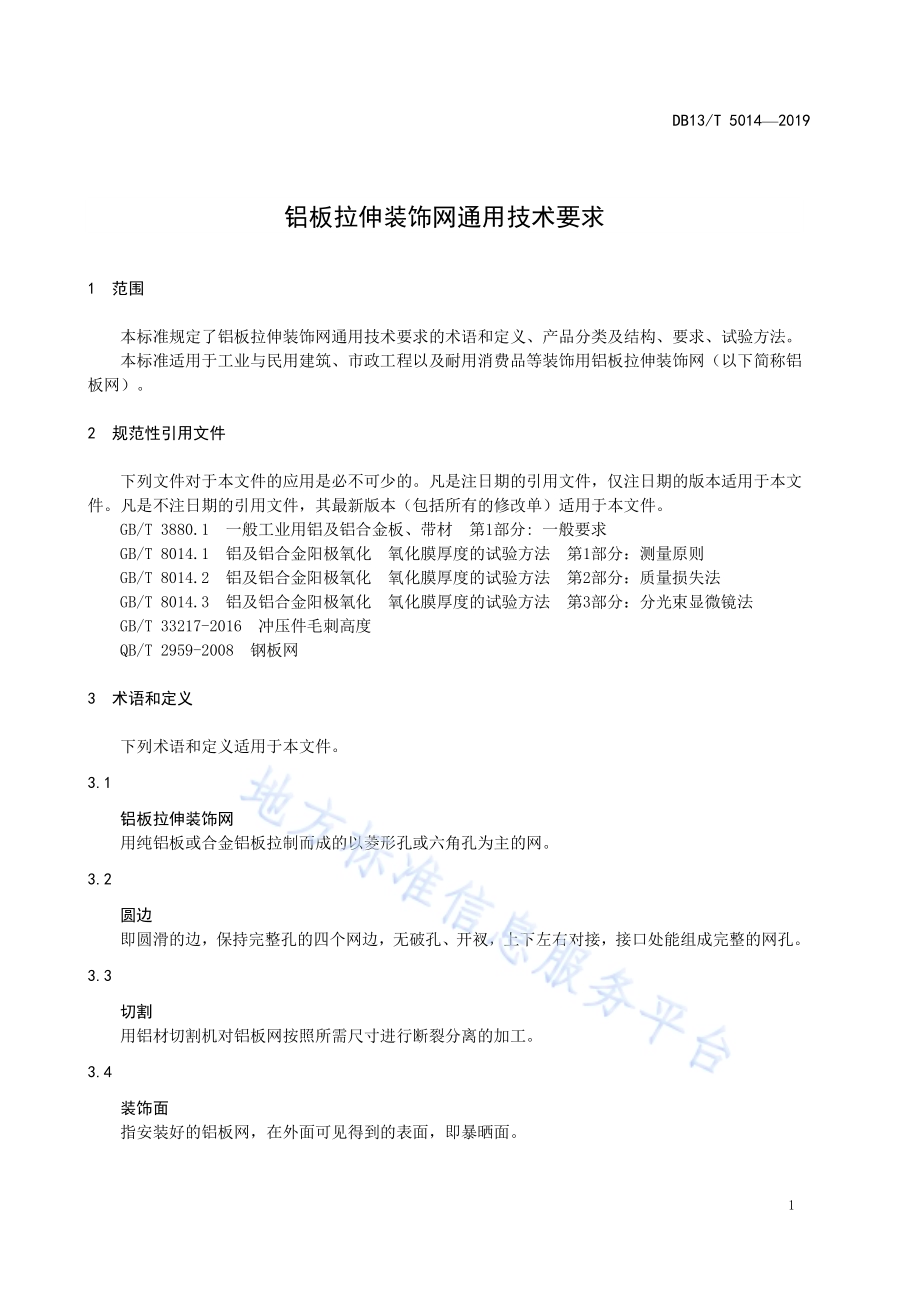

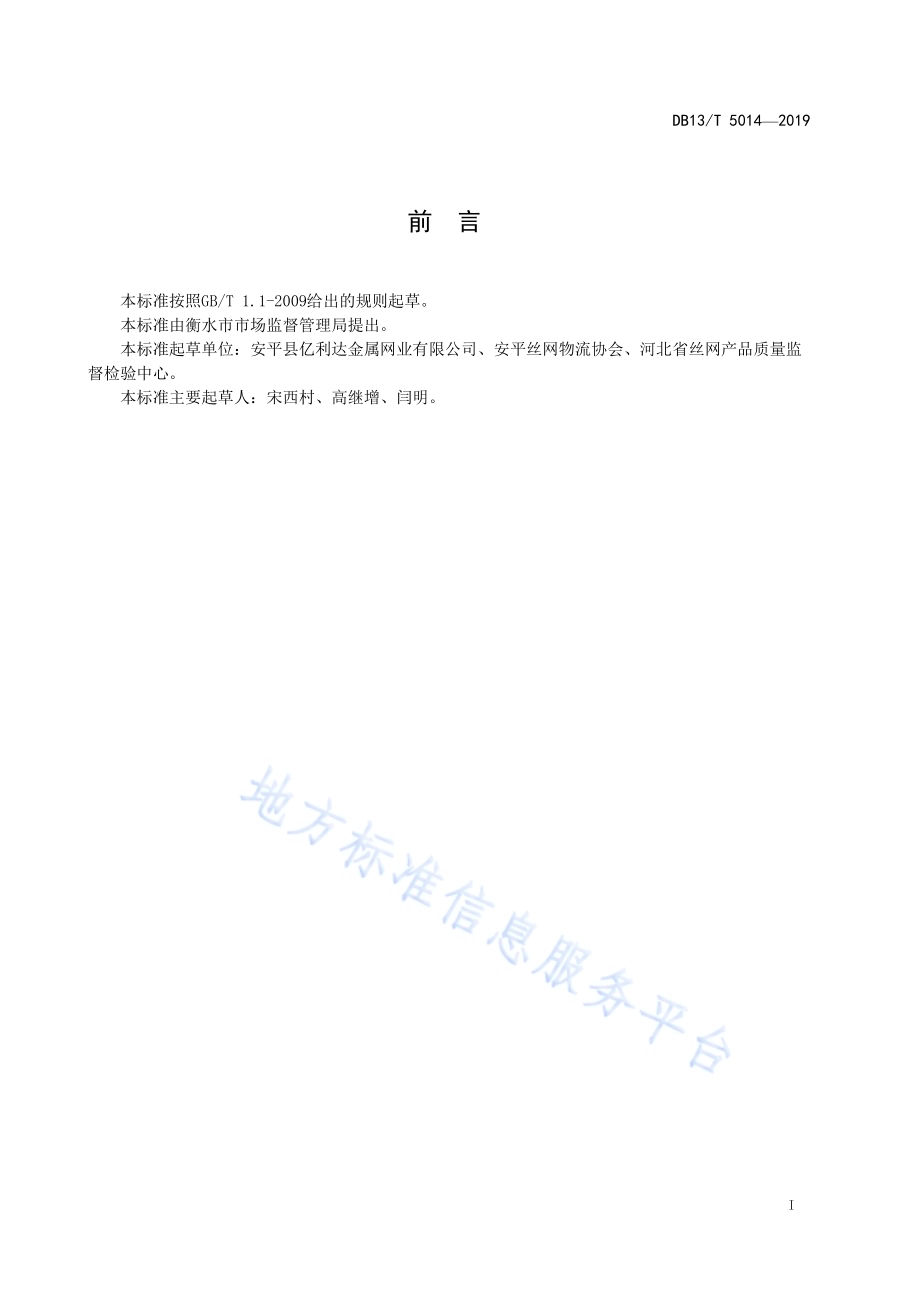

ICS 77.150.10 H 61 DB13 河北省地方标准 DB 13/T 50142019 铝板拉伸 装饰网通 用技术要 求 2019-07-04 发布 2019-08-01 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5014 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由衡 水市 市场 监督 管理局 提出。本标准 起草 单位：安 平县 亿利达 金属 网业 有限 公司、安平 丝网 物流 协会、河 北省丝 网产 品质 量 监督检验 中心。本标准 主要 起草 人：宋西 村、高 继 增、闫 明。DB13/T 5014 2019 1 铝 板拉伸 装饰网通 用技术 要求 1 范围 本标准 规定 了铝 板拉 伸装 饰网通 用技 术要 求的 术语 和定义、产 品分 类及 结构、要求、试 验 方 法。本标准 适用 于工 业与 民用 建筑、市政 工程 以及 耐用 消费品 等装 饰用 铝板 拉伸 装饰网（以 下简 称 铝板网）。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 3880.1 一般 工业 用 铝及铝 合金 板、带材 第1 部分:一般 要求 GB/T 8014.1 铝及 铝合 金 阳极氧 化 氧化 膜厚 度的 试验方 法 第1 部分：测 量 原则 GB/T 8014.2 铝及 铝合 金 阳极氧 化 氧化 膜厚 度的 试验方 法 第2 部分：质 量 损失法 GB/T 8014.3 铝及 铝合 金 阳极氧 化 氧化 膜厚 度的 试验方 法 第3 部分：分 光 束显微 镜法 GB/T 33217-2016 冲压 件 毛刺高 度 QB/T 2959-2008 钢 板网 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 铝板拉 伸装 饰网 用纯铝 板或 合金 铝板 拉制 而成的 以菱 形孔 或六 角孔 为主的 网。3.2 圆边 即圆滑 的边，保 持完 整孔 的四个 网边，无 破孔、开 衩，上 下左 右对 接，接 口 处能组 成完 整的 网孔。3.3 切割 用铝材 切割 机对 铝板 网按 照所需 尺寸 进行 断裂 分离 的加工。3.4 装饰面 指安装 好的 铝板 网，在外 面可见 得到 的表 面，即暴 晒面。DB13/T 5014 2019 2 3.5 裁剪 用剪板 机对 铝板 网按 照所 需尺寸 进行 断裂 分离 的加 工。4 产品分 类及 结构 4.1 产品分 类 按网孔 结构 形式 分为 两类，分类 代号 按表1规 定。表1 产 品分 类 网孔结构形式 菱形孔 六角孔 代号 LX LJ 4.2 产品结 构 菱形孔 和六 角孔 的网 孔形 式见图1、图2.注：B 网宽 L 网长 d 板厚 b 梗宽 TL 短节距 TB 长节距 图 1 菱形 孔（LX）DB13/T 5014 2019 3 注：d 板厚 b 梗宽 p 平尖 TL 短节距 TB 长节距 图 2 六角 型（LJ）4.3 型号表 示 型号表 示如 下：示例：LX 3 1032 801200 2500 表示板厚为3 mm，梗宽为10 mm，宽度为1200 mm，长度为2500 mm 的菱形孔铝板网。DB13/T 5014 2019 4 5 型式尺 寸 菱形孔 铝板 网的 型式 尺寸 应符合 表2 规定，六 角孔 铝 板网的 型式 尺寸 应符 合表3 规定。表2 菱 形孔 铝板 网 单 位为毫 米 d 网格尺寸 网面尺寸 铝板网理论重量，（kg/m2）TL TB b B L 1.5 15 25 5 300 3000 300 3000 2.7 15 30 5 2.7 15 40 5 2.7 2.0 32 80 10 3.3 40 80 10 2.7 40 80 15 4.0 45 100 15 3.6 45 100 17 4.0 68 150 20 3.1 68 150 22 3.4 75 160 20 2.8 75 160 22 3.1 95 300 25 2.8 95 300 30 3.4 3.0 32 80 10 5.0 40 80 10 4.0 40 80 15 6.0 45 100 15 5.4 45 100 17 6.1 68 150 20 4.7 68 150 22 5.2 75 160 20 4.3 75 160 22 4.7 95 300 25 4.2 95 300 30 5.1 DB13/T 5014 2019 5 表3 六角 型铝板网 单位为毫米 d 网格尺寸 网面尺寸（mm）铝板网理论重量，kg/TL TB b P B L 2.0 11 57 2 19 3003000 3003000 1.9 11 57 2.5 19 2.4 20 100 6 40 3.2 20 100 7 40 3.7 38 120 15 40 4.2 38 120 16 40 4.5 80 200 28 40 3.7 80 200 30 40 4.0 3.0 20 100 6 40 4.8 20 100 7 40 5.6 38 120 15 40 6.3 38 120 16 40 6.8 80 200 28 40 5.6 80 200 30 40 6.0 6 技术要 求 6.1 材料 6.1.1 铝板应 符 合GB/T 3880.1 的规定，由 供需 双方 商定 也可提 供其 他牌 号铝 板。6.1.2 铝板厚 度 在2 mm 以 上，梗 宽不小 于 10 mm 的铝 板网，应用 铝型 材切 割机 对铝 板网进 行切 割，不得压 坏铝 板网 的丝 梗，损伤丝 梗的 原来 形状，特 殊要求 除外。6.2 尺寸偏 差 6.2.1 网面长 短差 按QB/T 2959-2008 的 规定，C 应不 超过L 的1.3%，C=L2-L1(见图 3)，特殊 要求 除外。注：B 网宽 C 长短偏差 L1 网长一侧短边 L2 网长一侧长边 图 3 网面 长短 差 DB13/T 5014 2019 6 6.2.2 网面的 不平 度 h、h1 不 应超 过20 mm。（见 图 4、图5）。注：h TB 方向不平度 图 4 注：h1 TL方向不平度 图 5 6.2.3 铝板厚 度偏 差应 符合 表 4 规定。表4 铝 板厚 度偏 差 单位为毫米 厚度 d 偏差 1.5d 1.8 0.13 1.8d 2.0 0.13 2.0d 2.5 0.15 2.5d 3.0 0.17 6.2.4 切割铝 板网 宽度 及长 度偏 差应符 合 表 5 规 定。DB13/T 5014 2019 7 表5 切 割铝 板网 尺寸偏 差 单位为毫米 厚度 规定宽度及长度偏差 2000 4000 1.51000 10 5 1000 5 2 6.3 外观质 量 6.3.1 未经表 面处 理的 铝板 网表 面应无 油、无锈。6.3.2 整张网 面不 应有 断丝 的出 现。6.3.3 铝板网 经切 割后 应用 相应 工具清 除切 口部 分的 金属 飞屑和 杂物。6.3.4 整张网 面网 格 无 明显 歪斜。6.3.5 经静电 喷涂、氟碳 喷漆 处 理后的 铝板 网表 面应 光洁、色 泽均 匀，颜 色一 致，不 应有脱 皮、气 泡、露底、龟裂、流 痕、皱纹、及烧 焦等 缺陷。DB13/T 5014 2019 8 6.3.6 未经喷 涂的 铝板 网表 面应 清洁、平整、孔 型均 匀，不允许 有裂 纹、起皮、氧 化膜脱 落.腐蚀 存在。6.3.7 用户需 要阳 极氧 化时 必须 合同中 注明 颜色，经 阳极 氧化后 的铝 板网，其 氧化 膜厚度 应不 小于10 m。7 试验方 法 7.1 尺寸及 偏差 用满 足精 度要 求的通 用量 具测 量；毛刺、裂纹也 可采 用满 足精 度要 求的光 学仪 器 进 行测量，并任 取3 个节 点取 平均值；外 观质 量目 测检 验。7.2 丝梗厚 度在 节点 处进 行测 量，并 任 取3 个 节点 取平 均值。7.3 丝梗宽 度在 节点 处测 量，连续测 量 5 个节 点取 平均 值除 以 2 计 算；丝梗 宽度 在 10 mm 以 上的 装 饰网取最 宽处 进行 测量，并 取最大 数值。7.4 短节距、长 节距 连续 测 量510 个节 距的 总长 取平 均值。7.5 阳极氧 化膜 厚度 按 GB/T 8014.1、GB/T 8014.2、GB/T 8014.3 的 规定 进行 测 定。7.6 其他方 法检 验由 供需 双方 商定。_
