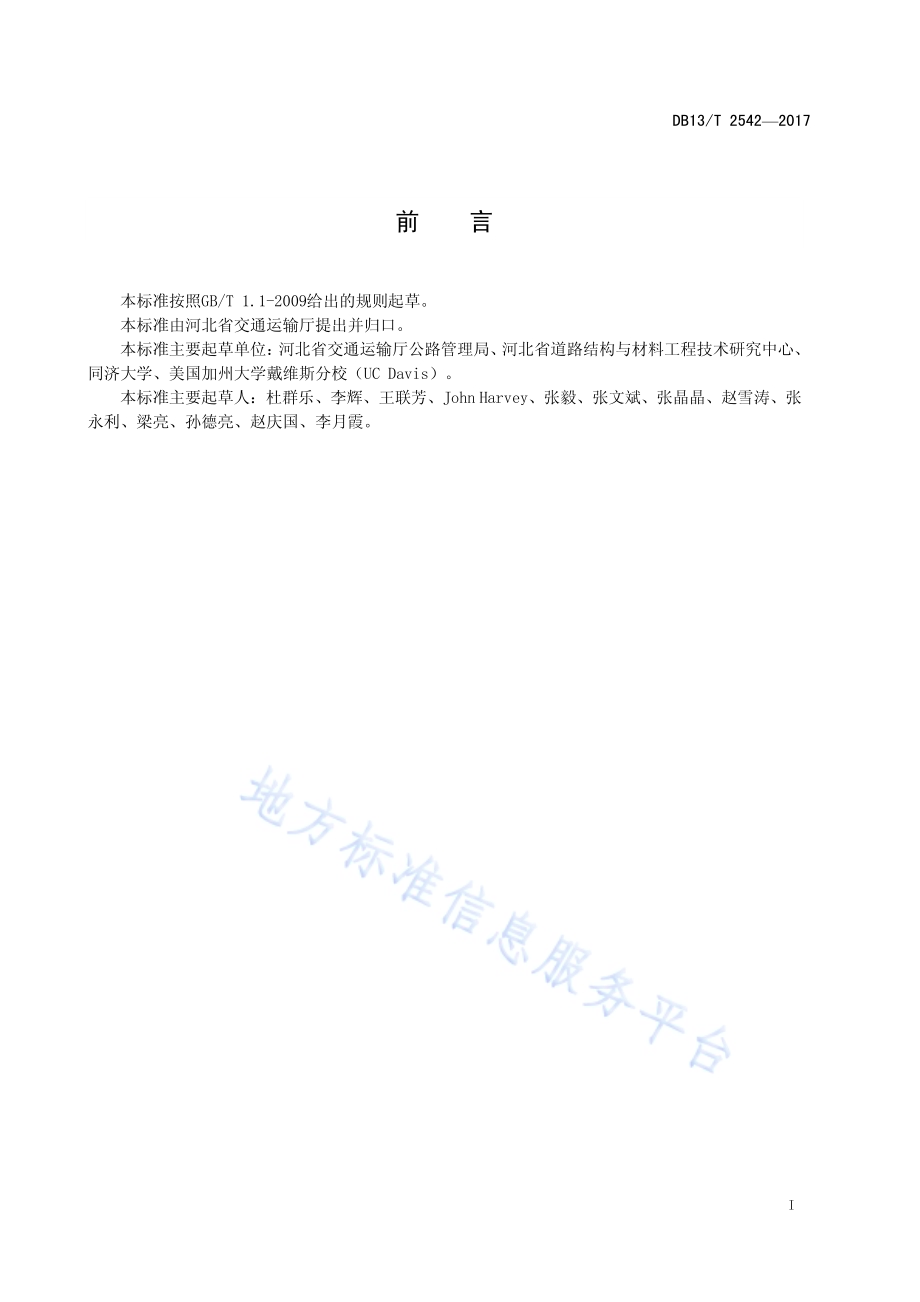

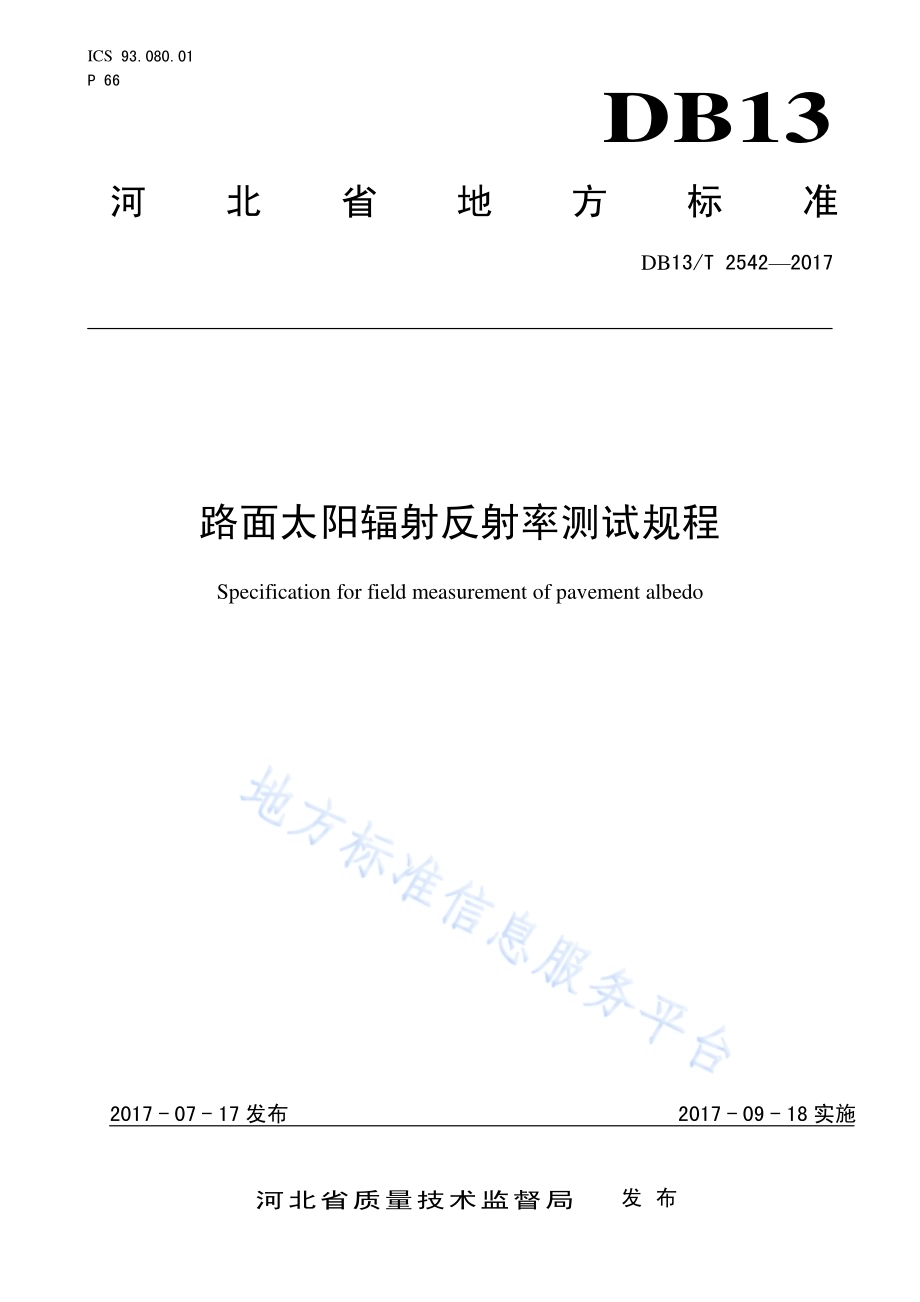

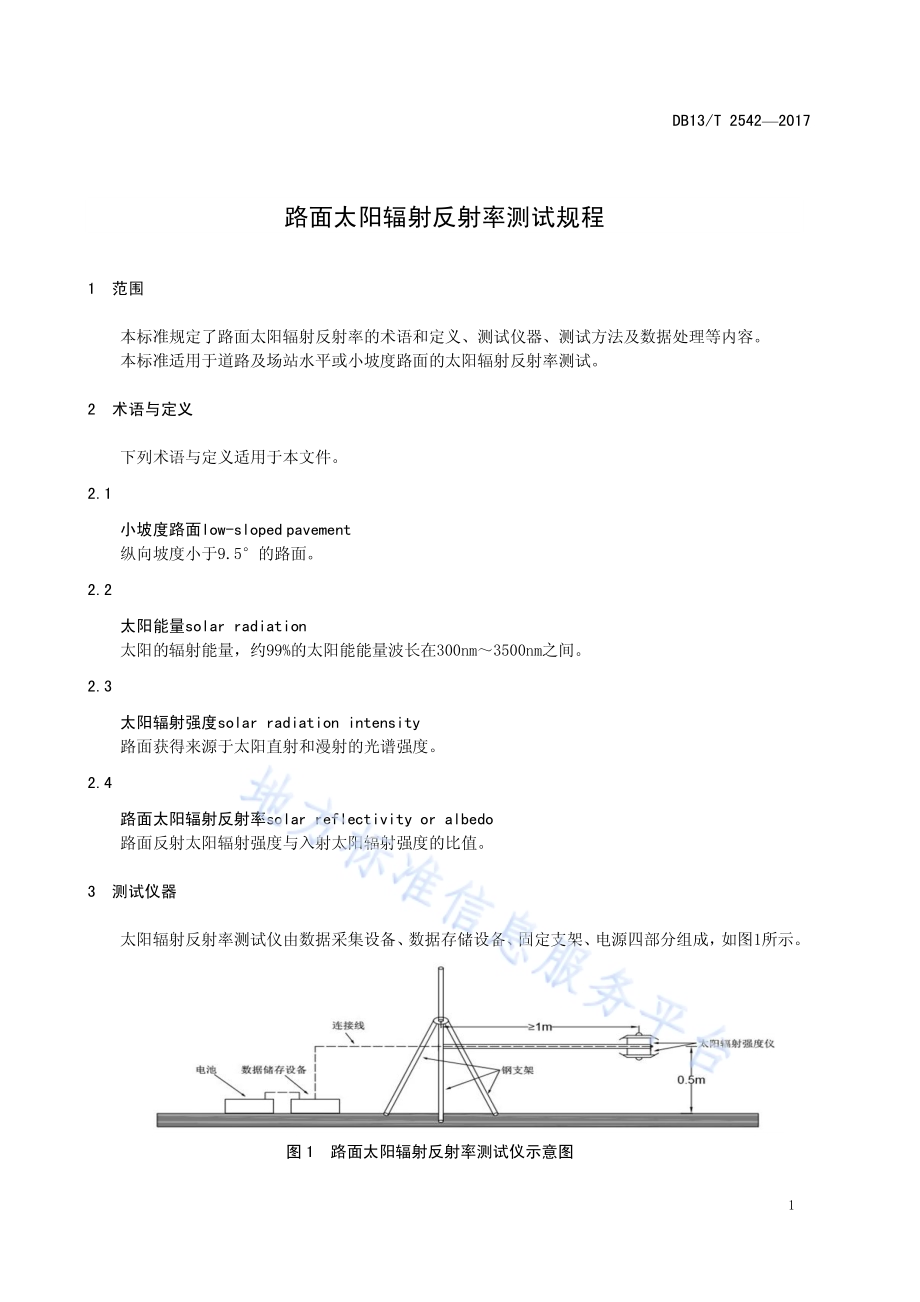

ICS 93.080.01 P 66 DB13 河北省地方标准 DB13/T 2542 2017 路面太阳 辐射反射 率测试规 程 Specification for field measurement of pavement albedo 2017-07-17 发布 2017-09-18 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 25422017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 交通 运输 厅提出 并归 口。本标准 主要 起草 单位：河 北省交 通运 输厅 公路 管理 局、河 北省 道路 结构 与材 料工程 技术 研究 中心、同济大 学、美国 加州 大学 戴维斯 分校（UC Davis）。本标准 主要 起草 人：杜 群 乐、李辉、王联 芳、John Harvey、张毅、张 文斌、张 晶晶、赵 雪涛、张永利、梁亮、孙 德亮、赵 庆国、李月 霞。DB13/T 25422017 1 路面太阳 辐射反 射率测试 规程 1 范围 本标准 规定 了路 面太 阳辐 射反射 率的 术语 和定 义、测试仪 器、测试 方法 及数 据处理 等内 容。本标准 适用 于道 路及 场站 水平或 小坡 度路 面的 太阳 辐射反 射率 测试。2 术语与 定义 下列术 语与 定义 适用 于本 文件。2.1 小坡度 路面low-sloped pavement 纵向坡 度小 于9.5 的路 面。2.2 太阳能 量solar radiation 太阳的 辐射 能量，约99%的 太阳能 能量 波长 在300nm 3500nm 之间。2.3 太阳辐 射强 度solar radiation intensity 路面获 得来 源于 太阳 直射 和漫射 的光 谱强 度。2.4 路面太 阳辐 射反 射率solar reflectivity or albedo 路面反 射太 阳辐 射强 度与 入射太 阳辐 射强 度的 比值。3 测试仪 器 太阳辐 射反 射率 测试 仪由 数据采 集设 备、数据 存储 设备、固定 支架、电源 四部 分组成，如 图1 所示。图1 路面 太阳 辐射 反射 率测试 仪示 意图 DB13/T 25422017 2 3.1 数据采 集设 备 数据采 集设 备包 含 但 不限 于 以下2种：a)单向太 阳辐 射强 度仪：只 能分别 对入 射辐 射强 度和 反射辐 射强 度数 据进 行采 集；b)双向太 阳辐 射强 度仪：可 同时对 入射 辐射 和反 射辐 射强度 数据 进行 采集。3.2 数据存 储设 备 数据存 储设 备应 满足 自动 存储、数据 安全、便 于提 取的要 求。3.3 固定支 架 固定支 架应 坚固、耐 用，一般下 部为 三脚 架，底部 可固定，能 够承 受一 定的 风载，确保 支架 稳定，固定数 据采 集设 备的（可 调）悬 臂应 伸出 支架 水平 中心不 宜小 于1 米，测试 范 围内不 应有 阴影。3.4 电源 电源采 用便 携式 蓄电 池，电压、电量 等参 数应 与数 据采集 设备 和数 据储 存设 备相匹 配。4 测试方 法 4.1 准备 4.1.1 太阳辐 射强 度仪 应由 专业 机构定 期校 准，一 般每 年 校准一 次。若 太阳 辐射 强 度仪发 生损 坏，则应修理 后重 新校 准，方可 使用。4.1.2 在晴天 无云 的天 气条 件下 测试。4.1.3 太阳辐 射强 度仪 测试 镜面 应保持 洁净，在 测试 前可 用乙醇 布擦 拭镜 面。4.1.4 开机后，查 看连 接线 是否 正确，确保 蓄电 池电 压、电 量满足 连续 测试 要求，确 定系统 工作 正 常。4.2 步骤 4.2.1 测试时 间：在太 阳入 射光 线与路 面的 夹角 不小 于 45 时进 行。在夏 季，一般 测试时 间 在 12：0014：00 之 间，不宜 上 午 11：00，不 宜下 午 15：00。4.2.2 测试地 点：选择 平整 或坡 度较小 且无 明显 破损 路面 处，且 测试 地点 应距 离标 线、井 盖、道路 边缘、行 人、车辆 等干 扰因 素至 少 1m 以上，确 保上 方 无遮挡 光线 的树 木、建筑 等。4.2.3 仪器安 置：仪器 安置 在测 试点后，调 整测 试支 架的 位置，使其 悬臂 杆中 心距 离地 面0.5m，调平数据 采集 仪，确保 水准 气泡位 于中 心。4.2.4 对仪器 进行 组装，当 为双 向测试 时，将太 阳辐 射强 度数据 采集 仪按 上、下面 设置（水准 气泡 的一面朝 上）；为 单向 测试 仪器时，则 不受 限制。在 测试完 一个 地点 后应 将电 源关闭，测 试下 一地 点 时重新开 启，并且 电源 关闭 时间不 宜少 于10s，以便 区分测 点数 据。4.2.5 数据采 集：通过 软件 系统 分别读 取测 得的 入射 太阳 辐射强 度和 反射 太阳 辐射 强度数 据，在保 证数据采 集正 常时，记 录测 试时间 和地 点，并对 现场 拍照记 录。按以 上步 骤对 不同地 点的 路面 太阳 辐 射反射率 进行 测试。4.2.6 当为单 向数 据采 集仪 时，同一地 点入 射辐 射和 反射 辐射的 测量 时间 间隔 不大 于 2 分 钟。DB13/T 25422017 3 4.2.7 根据测 试目 的设 置采 集设 备的数 据采 集频 率（通 常 采集时 间间 隔 为10s）和 数 量。单点 采集 数据不少 于 6 个，对同 一种 路面测 点不 少 于 3 处，各 处之间 的间 距不 小 于1 米。4.3 数据处 理 4.3.1 按下面 公式 计算 路面 太阳 辐射反 射率：%10012 IIR（1）式中：R路 面太 阳辐 射反 射率，计算结 果精 确至1%；I1 入 射太 阳辐 射强 度（W/m2）；I2 反 射太 阳辐 射强 度（W/m2）。4.3.2 同一路 面各 处反 射率 测试 结果变 异系 数（CV）不大 于15%时，取 平均 值为 路面 的反射 率，当 变异系数（CV）大 于15%时，应重 新进 行测 试。4.4 允许误 差 路面太 阳辐 射反 射率 重复 性允许 误差 为15%，再现 性 允许误 差为2%。4.5 路面材 料太 阳辐 射反 射率 常见路 面材 料太 阳辐 射反 射率参 考值 见附 录A。4.6 测试报 告 测试报 告主 要包 括 但 不限 于 以下 内容：a)测试人、地 点、时间、测 点图像；b)路面类 型、路表 清洁 程度、老化 程度、路 表使 用状 况等基 本情 况；c)云层和 阴影 的覆 盖评 估（如果在 有云 或者 雾的 情况 下择时 另行 测试）；d)测点的 入射 太阳 辐射 强度、反射 太 阳 辐射 强度、路 面太阳 反射 率以 及计 算结 果。4.7 路面太 阳辐 射反 射率 测试 记录表 路面太 阳辐 射反 射率 测试 记录表 参见 附录B。DB13/T 25422017 4 A A 附 录 A（资料 性附 录）常用路 面太 阳辐 射反 射率 参考值 表A.1 常用 路面 太阳 辐射 反射率 参考 值 材料类别 反射率参考值 材料类别 反射率参考值 范围 平均值 范围 平均值 沥青混凝土 5%15%10%水泥混凝土 15%35%25%涂有反射涂层的沥青混凝土 20%30%25%传统路面砖 25%30%26%透水沥青路面 8%12%10%碎石封层 10%24%15%透水水泥路面 18%28%25%乳化沥青封层 7%10%8%透水砖 25%3 0%26%开普封层 5%15%6%碎石层 12%22%18%沥青雾状封层 4%7%6%土层 21%23%22%砂封层 7%10%8%草皮 18%20%19%注：表中数据来源于同济大学、美国加州大学路面研究中心（UCPRC）、美国劳伦斯-伯克 利国家实验室（LBNL）和美国联邦公路局（FHWA）的相关研 究成果。DB13/T 25422017 5 B B 附 录 B（资料 性附 录）路面太 阳辐 射反 射率 测试 记录表 表B.1 路面 太阳 辐射 反射 率测试 记录 表 机构名 称：记录编 号：委托/任务编号 检测条件 测试依据 主要仪器设备及编号 路面类型 清洁程度 老化程度、路表使用状况 云层与阴影评估 数据采集频率 数据采集时间 测点号 位置 序号 测试时间 太阳光入射角度 入射太阳辐射强度 反射太阳辐射强度 反射率 平均值 测点 平均值 1 2 3 4 5 6 测点布置图 备注：检测：复核：日期：年 月 日 _
