煤化工智能化控制系统测试验收规范DB15／T 1336-2018.pdf

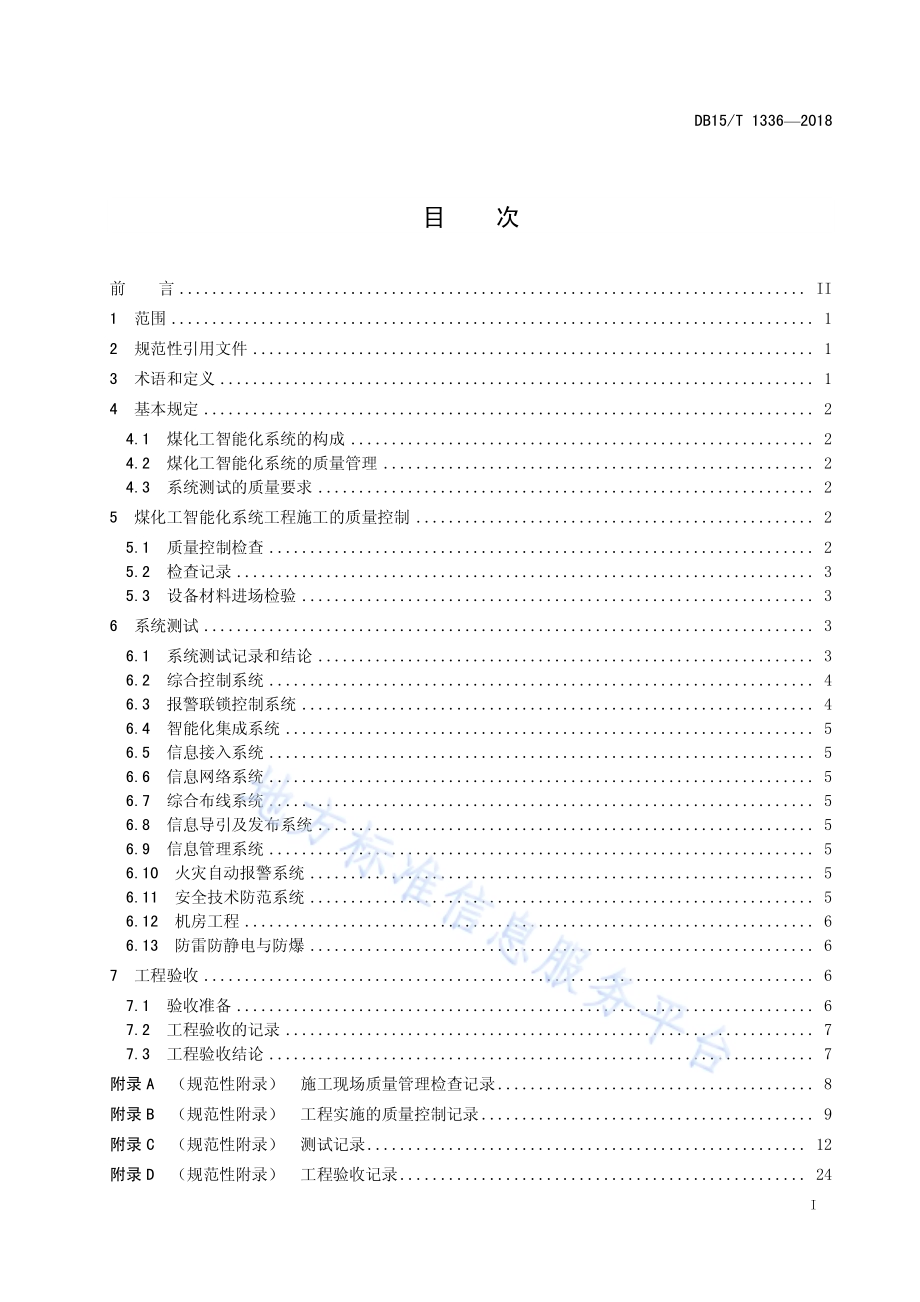

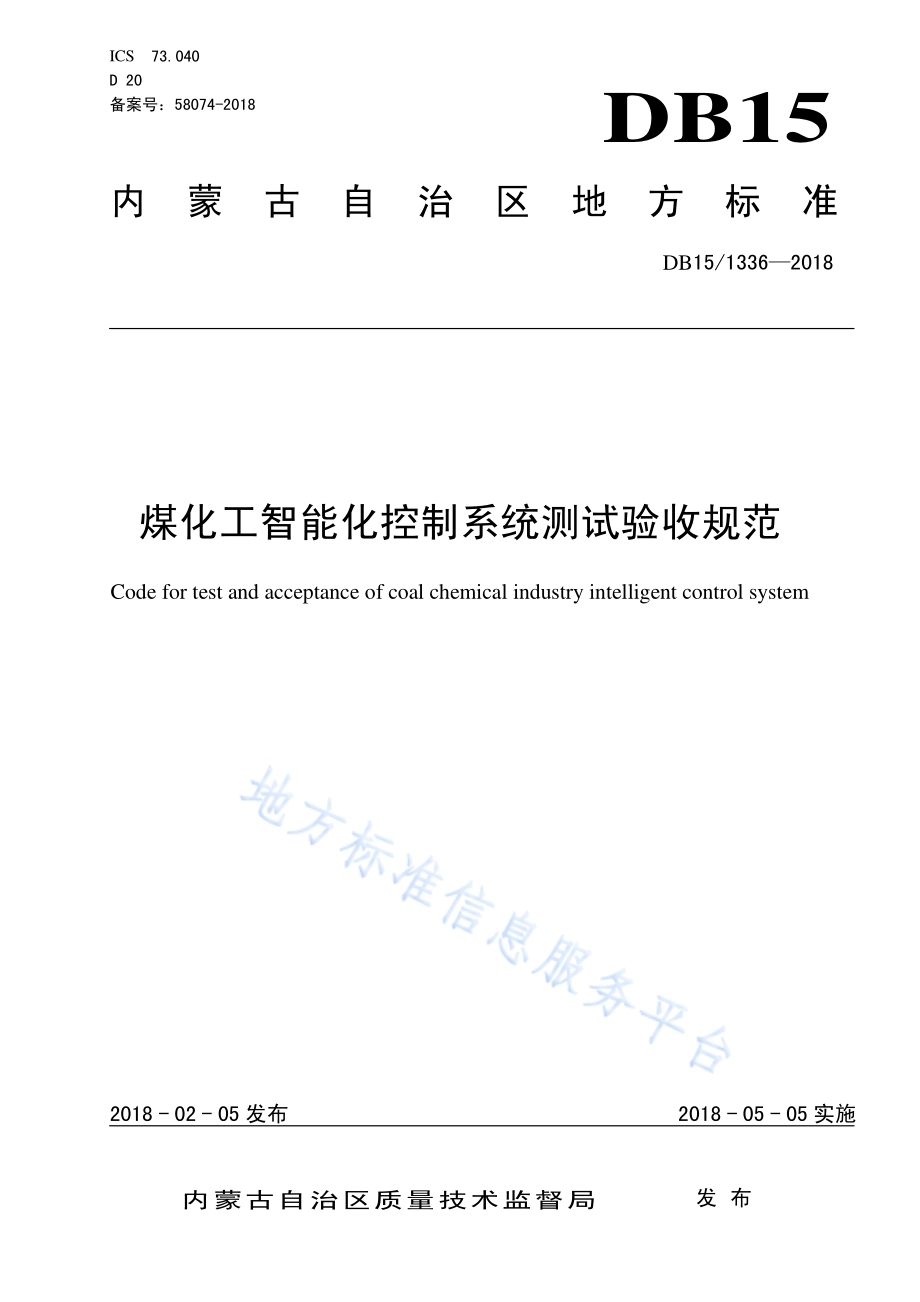

ICS 73.040 D 20 备案号：58074-2018 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/1336 2018 煤化工智 能化控制 系统测试 验收规范 Code for test and acceptance of coal chemical industry intelligent control system 2018-02-05 发布 2018-05-05 实施 内 蒙 古 自 治 区 质 量 技 术 监 督 局 发布 DB15/T 1336 2018 I 目 次 前 言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本规 定.2 4.1 煤化 工智 能化 系统 的 构成.2 4.2 煤化 工智 能化 系统 的 质量管 理.2 4.3 系统 测试 的质 量要 求.2 5 煤 化工 智能 化系 统工 程 施工的 质量 控制.2 5.1 质量 控制 检查.2 5.2 检查 记录.3 5.3 设备 材料 进场 检验.3 6 系 统测 试.3 6.1 系统 测试 记录 和结 论.3 6.2 综合 控制 系统.4 6.3 报警 联锁 控制 系统.4 6.4 智能 化集 成系 统.5 6.5 信息 接入 系统.5 6.6 信息 网络 系统.5 6.7 综合 布线 系统.5 6.8 信息 导引 及发 布系 统.5 6.9 信息 管理 系统.5 6.10 火灾 自动 报警 系统.5 6.11 安全 技术 防范 系统.5 6.12 机房 工程.6 6.13 防雷 防静 电与 防爆.6 7 工 程验 收.6 7.1 验收 准备.6 7.2 工程 验收 的记 录.7 7.3 工程 验收 结论.7 附录A（规范 性附 录）施工 现场 质量 管理 检查 记录.8 附录B（规范 性附 录）工程 实施 的质 量控 制记 录.9 附录C（规范 性附 录）测试 记录.12 附录D（规范 性附 录）工程 验收 记录.24 DB15/T 1336 2018 II 前 言 本标准 依据GB/T 1.1 2009 给出 的规 则起 草。本标准 由 内 蒙古 煤化 工标 准化技 术委 员会(SAM/TC01）归口。本标准 起草 单位：内 蒙古 自 治区石 油化 工监 督检 验研 究院、内蒙 古自 治区 电 子 信 息产品 质量 检验 院、内蒙古 工业 控制 信息 安全 联合实 验室、北 京能 源集 团有限 责任 公司 煤化 事业 部。本标准 主要 起草 人：李应 彤、王 永翱、牛 延军、门 嗣睿、齐桂 敏、储波、闫 玉琛、孟庆、程鹏、郭京峰、刘高 杰、巩韶 飞。本标准 为首 次发 布。DB15/T 1336 2018 1 煤化工智 能化控 制系统测 试验收 规范 1 范围 本标准 规定 了煤 化工 智能 化控制 系统 测试 和质 量验 收的内 容，明确 了煤 化工 建 设工程 智能 化控 制系统施工 质量 控制 的要 求。本标准 适用 于全 区煤 化工 新建、扩建 和改 建工 程中 的智能 化控 制系 统的 质量 验收。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 18725 制造 业信 息化技 术术 语 GB/T 22239 信息 安全 技术 信息 系统 安全 等级 保护基 本要 求 GB/T 25486 网络 化制 造技术 术语 GB/T 30976 工业 控制 系统信 息安 全 GB 50093-2013 自 动化 仪 表工程 施工 及质 量验 收规 范 GB 50166 火 灾自 动 报警系 统施 工及 验收 规范 GB 50252 工 业安 装 工程施 工质 量验 收统 一标 准 GB 50257 电 气装 置 安装工 程爆 炸和 火灾 危险 环境电 气装 置施 工及 验收 规范 GB 50312 综 合布 线系统 工程 验收 规范 GB 50339-2013 智 能建 筑工程 质量 验收 规范 GB 50348 安 全防 范工程 技术 规范 GB 50462 数 据中 心基础 设施 施工 及验 收规 范 SH/T 3521-2013 石 油化 工仪表 工程 施工 技术 规程 DB15/T 489 石 油化 学工业 建设 工程 技术 资料 管理规 范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 煤化工 智能 化控 制系 统 Intelligent Control system for Coal Chemical Industry 由现代 机械、电 气、电 子、通信、能源 及系 统管 理 与信息 技术、计 算机 网络 技术、行业 技术、智能控制技 术汇 集而 成的 针对 煤化工 生产 应用 的智 能集 合。3.2 系统测 试 System testing DB15/T 1336 2018 2 煤化工 智能 化系 统安 装、调试、自 检完 成并 经过 试 运行后。采用 特定 的方 法 和仪器 设备 对系 统功 能和性能 进行 全面 测试 和试 验并给 出结 论。3.3 验收组 Inspection group 工程验 收时，组 织煤 化工 智能化 相关 专业 人员 形成 的，承 担验 收工 作的 临时 机构。4 基本规 定 4.1 煤化工 智能 化系 统的 构成 煤化工 智能 化系 统包 括但 不限于 以下 系统：a)综 合控 制系 统；b)控 制回 路和 报警 联锁 系统；c)智 能化 集成 系统；d)信 息接 入系 统；e)信 息网 络系 统；f)综 合布 线系 统；g)信 息导 引及 发布 系统；h)信 息管 理系 统；i)火 灾自 动报 警系 统；j)安 全技 术防 范系 统。4.2 煤化工 智能 化系 统的 质量 管理 4.2.1 煤化工 智能 化控 制系 统施 工的分 部（子分 部）工程 和分项 工程 划分 应符 合 GB 50252 的要 求，可参考 GB 50339 的内 容进 行 确定。4.2.2 煤化工 智能 化控 制系 统施 工技术 资料 应包 括工 程施 工的质 量控 制、系统 测试 和 工程验 收的 内容。4.2.3 系统试 运行 应连 续进 行 120h。试 运行 中出 现系 统故 障时，应重 新开 始计 时，直至连 续运 行满120h。4.3 系统测 试的 质量 要求 4.3.1 系统测 试应 在煤 化工 生产 装置投 料生 产前、智 能化 系统试 运行 合格 后进 行。4.3.2 建设单 位自 行测 试的，应 组织项 目测 试小 组，项目 测试小 组应 指定 测试 负责 人；委 托社 会机 构进行测 试的，应 由有 资质 的测试 单位 承担 测试 任务。应依据 工程 技术 规范 和设 计文件 规定 的测 试项 目、测试数 量及 测试 方法 编制 系统测 试方 案，测试 方案应经 建设 单位 或项 目监 理机构 批准 后实 施。5 煤化工 智能 化系 统工 程施 工的质 量控 制 5.1 质量 控 制检 查 工程施 工的 质量 应检 查下 列内容:a)施工 现场 质量 管理 检查 记录；DB15/T 1336 2018 3 b)施工 图审查 记录、设计 交底记 录;存 在设计 变更和 工程洽 商时，还应 检查设 计变更 记录和 工程 联络单；c)设备 材料 进场 检验 记录 和设备 开箱 检验 记录；d)隐蔽 工程（随 工检 查）验收记 录；e)安装 质量 及观 感质 量验 收记录；f)分项 工程 质量 验收 记录；g)试运 行记 录。5.2 检查记 录 5.2.1 施工现 场质 量管 理检 查记 录应由 施工 单位 填写、项 目监理 机构 总监 理工 程师（或建 设单 位项 目负责人）作 出检 查结 论，且记录 的格 式应 符合 本规 范附 录 A 的 规定。5.2.2 施工图 审查 记录、设 计交 底记 录、设 计变 更记 录和 工程联 络单 应符 合 DB15/T 489 的规 定。5.2.3 隐蔽工 程记 录应 由施 工单 位填写、监 理（建设）单 位的监 理工 程师（项 目专 业工程 师）作出 检查结论，且 记录 的格 式应 符合 DB15/T 489 的 规定。5.2.4 安装质 量及 观感 质量 验收 记录应 由施 工单 位填 写、监理（建设）单 位的 监理 工程师（项 目专 业工程师）作 出检 查结 论，且记录 的格 式应 符合 附 录B 的表B.2 的规 定。5.2.5 分项工 程质 量验 收记 录应 由施工 单位 填写、施 工单 位 的专业 技术 负责 人作 出检 查结论，监 理（建设）单 位的 监理 工程 师（项目专 业技 术负 责人）作 出验收 结论，且 记录 的格 式应符 合 DB15/T 489 的规定。5.2.6 试运行 记录 应由 施工 单位 填写，监理（建 设）单位 的监理 工程 师（专业 工程 师）作 出检 查结 论，且记录 的格 式应 符合 本规 范附 录 B 的表 B.3 规 定。5.3 设备材 料进 场检 验 5.3.1 设备材 料进 场检 验记 录应 由施工 单位 填写、监 理（建设）单位 的监 理工 程师（项目 专业 工程 师）作出检 查结 论，且记 录的 格式应 符合 本规 范附 录 B 的表 B.1 的 规定。5.3.2 设备开 箱检 验记 录应 符 合DB15/T 489 的 规定。5.3.3 软件产 品还 应检 查文 档资 料和技 术指 标，软件 的使 用许可 证、使用 范围 以及 测试报 告中 的功 能和性能 测试 结果 应符 合工 程项目 的合 同要 求。5.3.4 接口应 符合 下 列 规定:a)接口 技术 文件 应符 合合 同要求；接 口技 术文 件应 包括接 口概 述，接口 框图、接口 位置、接 口类 型与数量、接 口通 信协 议、数据流 向和 接口 责任 边界 等内容；b）根据 工程 项目实 际情况 修订的 接口技 术文 件应经 过建设 单位、设计 单位、接口提 供单位 和施 工单位签 字确 认；c)接口 测试 文件 应符 合设 计要求；接 口测 试文 件应 包 括测试 链路 搭建、测 试用 仪 器仪表、测 试方 法、测试内 容和 测试 结果 评判 等内容；e)接口 测试 应符 合接 口测 试文件 要求，测试 结果 记 录应由 接口 的提 供单 位、施工单 位、建 设单 位和项目监 理机 构签 字确 认。6 系统测 试 6.1 系统测 试记 录和 结论 DB15/T 1336 2018 4 6.1.1 应按系 统测 试方 案所 列测 试项目 进行 测试，系 统测 试的主 控项 目和 一般 项目 应符合 附 录 C 的规定。6.1.2 系统测 试应 按照 先分 项工 程，再 子分 部工 程，最后 分部工 程的 顺序 进行，并 填写 分项 工程 测试记录 分部（子 分部）工程 测试 记录 和 单 位（分 部）工程 测试 汇总 记录。6.1.3 分项工 程测 试记 录由 测试 小组填 写，测试 负责 人作 出测试 结论，监 理（建设）单位 的监 理工 程师（项 目专 业技 术负 责人）签字 确认，且 记录 的格 式应符 合附 录C 的表 C.1 的规定。6.1.4 分部（子分 部）工程 测试 记录由 测试 小组 填写，测 试负责 人作 出测 试结 论，监理（建设）单 位的监理 工程 师（项目 专业 技术负 责人）签 字确 认，且记录 的格 式应 符合 附 录C 的表C.2 表C.11 的规定。6.1.5 单位（分部）工 程测 试汇 总记录 由测 试小 组填 写，测试负 责人 作出 测试 结论，监理（建 设）单位的监 理工 程师（项 目专 业技术 负责 人）签字 确认，且记 录的 格式 应符 合附 录 C 的表 C.12 的规 定。6.1.6 测试结 论应 分为 合格 和不 合格；主控 项目 有一 项及 以上不 合格 的，系统 测试 结论应 为不 合格；一般项 目有 两项 及以 上不 合格的，系 统测 试结 论应 为不合 格。6.1.7 被集成 系统 接口 测试 不合 格的，被集 成系 统和 集成 系统的 系统 测试 结论 均应 为不合 格。6.1.8 系统测 试不 合格 时，应限 期对不 合格 项进 行整 改，并重新 测试，直 至测 试合 格。重 新测 试时 抽检应扩 大范 围。6.2 综合控 制系 统 6.2.1 综合控 制系 统在 回路 试验 和系统 试验 前应 在控 制室 内对系 统本 身进 行测 试。测试应 包括 组成 系统的各 操作 站、工程 师站、控制 站、个人 计算 机和 管理计 算机、总 线和 通信 网络等 设备 的硬 件和 软 件 的相关功 能试 验。6.2.2 综合控 制系 统的 试验 应在 本系统 安装 完毕，且 供电、照明、空 调等 相关 设施 均已投 入运 行的 条件下进 行。6.2.3 综合控 制系 统的 硬件 试验 和软件 试验 应按 照 GB 50093-2013 第12.4.4 条和 第12.4.5 条 的规 定进行，其中 的测 试内 容已 由供应 商进 行了 测试 并出 具合格 检测 报告 的，经设 计确认 可作 为验 收质 量 证 明资料。6.2.4 分散控 制系 统（DCS）应 按 照GB 50093-2013 第 12.4.7 条 的规 定进 行测 试。6.2.5 现场总 线控 制系 统（FCS）应按 照GB 50093-2013 第12.4.8 条 的规 定进 行测 试。6.2.6 可编程 序控 制器（PLC）、安全仪 表系 统（SIS）和 紧 急停车 系统(ESD)应 按照SH/T 3521-2013第7.4 条的 规定 进行 测试。6.2.7 数据采 集与 监视 控制 系统（SCADA）应按 照 SH/T 3521-2013 第7.6 条的 规定 进行测 试。6.2.8 综合控 制系 统的 网络 应满 足 GB/T 30976 中对 工业 控 制系统 网络 安全 的评 估和 验收要 求。6.3 报警联 锁控 制系 统 6.3.1 报警连 锁控 制系 统的 回路 试验应 在系 统投 入运 行前 进行，试验 前应 具备 下列 条件：a)回路 中的 仪表 设备、装 置和仪 表线 路、仪表 管道 应安装 完毕，配 件、附件 齐全；b)组成 回路 的各 仪表 的单 台试验 和校 准应 已经 完成；c)回路 的电 源、气源 和液 压源应 已能 正常 供给，并 应符合 仪表 运行 的要 求。6.3.2 报警连 锁控 制系 统的 回路 试验应 根据 现场 情况 和回 路的复 杂程 度，按回 路位 号和信 号类 型合 理安排。综 合控 制系 统可 先 在控制 室内，以与 现场 线 路相连 的输 入输 出端 为界 进行回 路试 验，再 与现 场 仪表连接 进行 整个 回 路 的试 验。6.3.3 报警连 锁控 制系 统的 回路 试验应 按 照GB 50093-2013 第 12.5.4 条 和第 12.5.5 条的 规定 进行。DB15/T 1336 2018 5 6.3.4 报警系 统、程序 控制 系统 和联锁 系统 的试 验应 符 合GB 50093-2013 第 12.5.4 条和 第12.5.5 条的规定 进行。6.4 智能化 集成 系统 智能化 集成 系统 的测 试应 根据GB 50339-2013 第4章 规定进 行。6.5 信息接 入系 统 信息接 入系 统的 测试 和验 收应根 据设 计要 求和GB 50339-2013 第5章 规定 进行。6.6 信息网 络系 统 6.6.1 信息网 络系 统分 为信 息传 输系统 和网 络安 全系 统。信息网 络系 统的 验收 范围 应根据 设计 要求确定。6.6.2 网络安 全设 备应 具备 国家 信息系 统安 全专 用产 品许 可。6.6.3 信息传 输系 统的 测试 应根 据设计 要求 和 GB 50339-2013 第7 章 规定 进行，应 采用专 用设 备和 人员进行 测试，并 出具 测试 报告。6.6.4 网络安 全系 统测 试包 括物 理安全、访 问控 制、安全 审计、边界 完整 性检 查、入侵防 范、恶意 代码防范 和网 络设 备防 护等 安全保 护能 力的 测试。测 试 方法应 依据 设计 确定 的信 息系统 安全 防护 等级 进行制定，测试 内容 应 按 GB/T 22239 执 行。6.7 综合布 线系 统 6.7.1 综合布 线系 统测 试应 包括 电缆系 统和 光缆 系统 的性 能测试，且 系统 测试 项目 应根据 布线 信道 或链路的 设计 等级 和布 线系 统的类 别要 求确 定。6.7.2 综合布 线系 统测 试方 法应 按照 GB 50312 的规 定执 行。6.7.3 综合布 线系 统测 试单 项合 格判定 应符 合 GB 50339-2013 第8.0.3 条 规定。6.7.4 综合布 线系 统测 试的 综合 合格判 定应 符 合 GB 50339-2013 第 8.0.4 条规 定。6.8 信息导 引及 发布 系统 6.8.1 信息导 引及 发布 系统 由信 息播控 设备、传 输网 络、信息显 示屏（信 息标 识牌）和信 息导 引设 施或查询 终端 等组 成，测试 的范围 应根 据设 计要 求确 定。6.8.2 信息导 引及 发布 系统 测试 应符 合 GB 50339-2013 第14 章 规定。6.9 信息管 理系 统 6.9.1 信息化 应用 系统 包括 专用 业务 系 统、信息 设施 运行 管理系 统、通用 业务 系统、公众 信息 系统、智能卡 应用 系统 和信 息安 全管理 系统 等，测试 的范 围应根 据设 计要 求确 定。6.9.2 信息化 应用 系统 测试 应先 检查设 备，后测 试应 用软 件。6.9.3 信息化 应用 系统 测试 应符 合 GB 50339-2013 第 16 章 规定。6.10 火灾自 动报 警系 统 火灾自 动报 警系 统工 程实 施的质 量控 制、系统 测试 和工程 验收 应符 合 GB 50166 的 规定。6.11 安全技 术防 范系 统 6.11.1 安全技 术防 范系 统可 包括 安全防 范综 合管 理系 统、设备监 控、入 侵警 报系 统、视 频安 防监 控系统、出 入口 控制 系统、电 子巡更 系统 等子 系统。测 试的范 围应 根据 设计 要求 确 定。DB15/T 1336 2018 6 6.11.2 高风险 对象 的安 全技 术防 范系统 除应 符合 本规 范的 规定外，还 应符 合国 家现 行有关 标准 的规定。6.11.3 安全技 术防 范系 统工 程实 施的质 量控 制除 应符 合 第5 章的 规定 外，对 于列 入国 家强制 性认 证产品目录 的安 全防 范产 品还 应检查 产品 的认 证证 书或 测试报 告。6.11.4 安全技 术防 范系 统测 试应 符合 GB 50339-2013 第 17、19 章规 定.6.12 机房工 程 6.12.1 机房工 程包 括供 配电 系统、空气 调节 系统、给 水排 水系统、监 控与 安全 防范 系统、消防 系统、室内装 饰装 修和 电磁 屏蔽 等。测 试的 范围 应根 据设 计要求 确定。6.12.2 机房工 程实 施的 质量 控制 除应符 合本 规范 第 5 章的 规定外，有 防火 性能 要求 的 材料应 符合 设计要求，还应 检查 防火 性能 证明文 件和 产品 合格 证。6.12.3 机房工 程系 统测 试应 按 照GB 50339-2013 第 21 章 要 求进行。6.12.4 对于弱 电间 以外 的机 房，应按 GB 50462 中有 关检 验 项目、检验 要求 及测 试方 法的规 定执 行。6.13 防雷防 静电 与防 爆 6.13.1 防雷防 静电 系统 包括 煤化 工智能 化系 统的 接地 装置、接 地线、等 电位 联结、屏 蔽设施 和电 涌保护器。测试 和验 收的 范围 应根据 设计 要求 确定。6.13.2 防雷防 静电 系统 测试 前，检查防 雷防 静电 工程 的施 工质量 验收 记录。6.13.3 防雷防 静电 系统 应测 试下 列内容，结 果符 合设 计要 求的应 判定 为合 格：a)接地 装置 及 接 地连 接点 的安装；b)接地 电阻 的阻 值；c)接地 导体 的规 格、敷设 方法和 连接 方法；d)等电 位联 结带 的规 格、联结方 法和 安装 位置；e)屏蔽 设施 的安 装；f)电涌 保护 器的 性能 参数、安装 位置、安 装方 式和 连接导 线规 格。6.13.4 防雷防 静电 接地 应满 足人 身、设 备安 全和 智能 化系 统正常 运行 的要 求，施工 质量应 满足 设计 要求且符 合 GB 50093-2013 第10.2 节 的规 定。6.13.5 爆炸和 火灾 危险 环境 的智 能化控 制系 统电 气安 装施 工质量，应 符 合 GB 50257 的规定。6.13.6 智能化 控制 系统 安装 在爆 炸危险 环境 的仪 表、线路 和设备 的材 质和 安装 施工，应满 足 GB 50093的防火 和防 爆规 定。7 工程验 收 7.1 验收准 备 7.1.1 建设单 位应 成立 工程 验收 组，组 织专 业人 员进 行工 程验收。7.1.2 工程验 收应 具备 下列 条件:a)按批 准的 工程 技术 文件 施工完 毕；b)完成 调试 及自 检；c)分项 工程 质量 验收 合格；d)完成 系统 试运 行；e)系统 测试 合格；f)完成 技术 培训。DB15/T 1336 2018 7 7.1.3 工程验 收资 料应 包括 下列 内容：a)竣工 图纸 及竣 工文 件；b)计变 更记 录和 工程 洽商 记录；c)设备 材料 进场 检验 记录 和设备 开箱 检验 记录；d)隐蔽 工程 验收 记录、安 装质量 及观 感质 量验 收记 录；e)分项 工程 质量 验收 记录；f)系统 测试 记录；g)试运 行记 录；h)培训 记录 和培 训资 料；i)系统 相关 技术 文件。7.2 工程验 收的 记录 7.2.1 应由施 工单 位填 写 工程 质量验 收记 录，设 计单 位的项 目负 责人 和项 目监 理机构 总监 理工 程师（建 设单 位项 目专 业负 责人）作出 检查 结论.且 记 录的格 式应 符合 附 录 D 的表 D.1 的规 定。7.2.2 应由施 工单 位填 写 工程 验收资 料审 查记 录，项 目监理 机构 总监 理工 程师（建设 单位 项目 负责人）作出 检查 结论，且 记录的 格式 应符 合附 录 D 的表 D.2 的 规定。7.3 工程验 收结 论 7.3.1 工程验 收资 料齐 全、观感 质量符 合要 求且 各分 部（子分部）的 系统 测试 合格 时，工 程验 收结 论应为合 格，否则 应为 不合 格；7.3.2 当工程 验收 结论 为不 合格 时，施 工单 位应 限期 整改，直到 重新 验收 合格；整 改后仍 无法 满足 使用要求 的，不得 通过 工程 验收。DB15/T 1336 2018 8 A A 附 录 A（规范 性附 录）施工现 场质 量管 理检 查记 录 表A.1 施工 现场 质量 管理 检查记 录 工程名称：装置：建设单位 项目负责人 设计单位 项目负责人 监理单位 总监理工程师 施工单位 项目经理 项目技术负责人 序号 项 目 内 容 1 现场质量管理检查制度 2 质量责任制 3 施工安全技术措施 4 主要专业工种操作上岗证书 5 施工单位资质与管理制度 6 施工图审查情况 7 施工组织设计、施工方案及审批 8 施工技术标准 9 工程质量检验制度 10 现场设备、材料存放与管理 11 测试设备、计量仪表检验 检查结论：总监理工程师（建设单位项目负责人）年 月 日 DB15/T 1336 2018 9 B B 附 录 B（规范 性附 录）工程实 施的 质量 控制 记录 表B.1 智能化 控制 系统 设备 材料 进场检 验记 录 工程名称：智能化控制 系统 设备材料进场检验记录 装置：序号 名称 规格 型号 数量 生产厂家 检验项目 结果 备注 合格证号 检验结论：签字栏 DB15/T 1336 2018 10 表B.2 智能化 控制 系统 安装 质量 及观感 质量 验收 记录 工程名称：智能化控制系统 安装质量及观感质量验收记录 装置：系统名称 检查日期 检查项目 检查部位 1 2 3 4 5 1 2 3 4 5 1 2 3 4 5 检查结论：签字栏 DB15/T 1336 2018 11 表B.3 智能化 控制 系统 试运 行记 录 工程名称：智能化控制系统 试运行记录 装置：系统名称 试运行部位 序号 日期/时间 系统试运转记录 值班人 备注 结论：签字栏 注：系统试运转记录栏中，应 注明正常/不正常，并每班 至少填写一次；不正常的要说明情况以及修复时间 DB15/T 1336 2018 12 C C 附 录 C（规范 性附 录）测试记 录 表C.1 智能化 控制 系统 分项 工程 测试记 录 工程名称：智能化控制系统 分项工程测试记录 装置：分部（子分部）工程 分项工程名称 测试部位 施工单位 项目负责人 测试规范名称及编号 测试项目 数量 测试结果 备注 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 DB15/T 1336 2018 13 表C.2 智能化 控制 系统 综合 控制 系统工 程测 试记 录 工程名称：智能化控制系统 综合控制系统测试记录 装置：分部（子分部）工程名称 综合控制系统 验收部位 施工单位 项目负责人 测试规范名称及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 综合控制系统的硬件试验 综合控制系统的软件试验 可编程控制器试验 分散控制系统试验 现场总线控制系统试验 安全仪表系统 SIS(紧急停车 系统 ESD)的安全验证 一般项目 综合控制系统设备安装应牢固，线路接线应准确、牢固可靠 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 14 表C.3 智能化 控制 系统 报警 联锁 控制系 统试 验工 程测 试记 录 工程名称：智能化控制系统 报警联锁控制系统试验测试记录 装置：分部（子分部）工程名称 报警联锁控制系统试验 验收部位 施工单位 项目负责人 测试规范名称及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 测试回路的试验 控制回路的试验 报警系统的试验 程序控制系统的试验 联锁系统的试验 一般项目 回路中仪表设备、装置的安装应牢固、正确 组成回路的仪表单台试验和校准已完成 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 15 表C.4 智能化 控制 系统 智能 化集 成系统 工程 测试 记录 工程名称：智能化控制系统 智能化集成系统测试记录 装置：分部（子分部）工程名称 智能化集成系统 验收部位 施工单位 项目负责人 测试规范名称及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 接口功能 集中监视、储存和统计功能 报警监视及处理功能 控制和调节功能 联动配置及管理功能 权限管理功能 冗余功能 一般项目 文件报表生成和打印功能 数据分析功能 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 16 表C.5 智能化 控制 系统 信息 网络 系统工 程测 试记 录 工程名称：智能化控制系统 信息网络系统测试记录 装置：分部（子分部）工程名称 信息网络系统 验收部位 施工单位 项目负责人 测试规范名称及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 信息网络系统的连通性 信息网络系统的路由 信息网络系统的组播功能 信息网络系统的网络服务质量功能 信息网络系统的容错功能 网络安全保护技术措施 网络安全审计功能 物理隔离测试 无线接入认证的控制策略 一般项目 无线局域网的功能 信息网络系统的 网络管理功能 远程管理时的防窃听措施 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 17 表C.6 智能化 控制 系统 综合 布线 系统工 程测 试记 录 工程名称：智能化控制系统 综合布线系统测试记录 装置：分部（子分部）工程名称 综合布线系统 验收部位 施工单位 项目负责人 测试规范名称及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 综合布线系统测试单项判定 综合布线系统测试的综合判定 对绞电缆链路或信道和光纤链路或信道的测试 一般项目 综合布线的标签和标识，管理软件功能 电子配线架管理软件 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 18 表C.7 智能化 控制 系统 信息 导引 及发布 系统 工程 测试 记录 工程名称：智能化控制系统 信息导引及发布系统测试记录 装置：分部（子分部）工程名称 信息导引及发布系统 验收部位 施工单位 项目负责人 测试规范名称及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 系统功能 显示性能 一般项目 自动恢复功能 系统终端设备的远程控制功能 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 19 表C.8 智能化 控制 系统 信息 化应 用系统 工程 测试 记录 工程名称：智能化控制系统 信息化应用系统测试记录 装置：分部（子分部）工程名称 信息化应用系统 验收部位 施工单位 项目负责人 测试规范名称及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 设备的性能指标 业务功能和业务流程 应用软件的重要功能和性能测试 应用软件修改后回归测试 一般项目 应用软件的一般功能和性能测试 运行软件产品的设备中与业务应用无关的软件检查 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 20 表C.9 智能化 控制 系统 安全 技术 防范系 统工 程测 试记 录 工程名称：智能化控制系统 安全技术防范系统测试记录 装置：分部（子分部）工程名称 安全技术防范系统 验收部位 施工单位 项目负责人 测试规范名称及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 安全防范综合管理系统的功能 视频安防监控系统的测试 入侵警报系统的测试 出入口控制系统的测试 电子巡更系统的测试 一般项目 监控中心管理软件中 电子地图显示的设备位置 安全性及电磁兼容性 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 21 表C.10 智能化 控制 系统 机房 工程 测试记 录 工程名称：智能化控制系统 机房工程测试记录 装置：分部（子分部）工程名称 机房工程 验收部位 施工单位 项目负责人 测试规范名称及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 供电系统的输出电能质量 不间断电源的供电时延 静电防护措施 弱电间测试 弱电间以外的机房系统测试 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 22 表C.11 智能化 控制 系统 防雷 防静 电与防 爆工 程测 试记 录 工程名称：智能化控制系统 防雷防静电与防爆工程测试记录 装置：分部（子分部）工程名称 防雷防静电与防爆 验收部位 施工单位 项目负责人 测试规范名称 及编号 测试内容 测试结果 结果评价 备注 合格 不合格 主控项目 防雷防静电系统测试 系统电气防爆施工质量 仪表的线路和设备的防爆 测试结论：测 试人员：监理工程师：测 试负责人：年 月 日 年 月 日 注 1：结果评价栏中，左列打“”为合格，右列打“”为不合格；注 2：备注栏内填写测试时出 现的问题。DB15/T 1336 2018 23 表C.12 智能化 控制 系统 工程 测试 汇总记 录 工程名称：智能化控制系统 工程测试汇总记录 装置：施工单位 设计单位 分部（子分部）名称 序号 测试内容及问题 测试结果 备注 合格 不合格 测试结论：监理工程师：测 试负责人：年 月 日 年 月 日 注：测试结果栏中，左列打“”为合格，右列打“”为不合格；DB15/T 1336 2018 24 D D 附 录 D（规范 性附 录）工程验 收记录 表D.1 智能化 控制 系统 工程 质量 验收 记录 工程名称 分项工程数量 施工单位 项目经理 项目 技术负责人 分包单位 分包单位 负责人 分包 单位 技术负责人 序号 分部（分项）工程名称 检验 项目 数 施工单位 检查评定结论 验收结论 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 合格 不合格 质量 控制资料 合格 不符合 合格 不符合 安全和功能测试检验报告 合格 不符合 合格 不符合 观感质量验收 符合 不符合 符合 不符合 参 加 验 收 单 位 签字栏 DB15/T 1336 2018 25 表D.2 智能化 控制 系统 工程 质量 控制资 料检 查记 录 工程名称 施工单位 序号 资料名称 份 数 检查意见 检查人 1 图纸会审、设 计变更、协商记录 符合不符合 2 材料合格证及检验试验报告 符合不符合 3 施工记录、隐蔽工程验收记录 符合不符合 4 施工试验记录、功能测定记录、观测记录 符合不符合 5 系统测试记录试运转记录 符合不符合 6 试运转记录 符合不符合 7 质量事故处理记录 符合不符合 8 中间交接记录 符合不符合 9 系统技术、操作和维护手册 符合不符合 10 系统管理、操作人员培训记录 符合不符合 11 竣工图及竣工文件 符合不符合 12 工程质量 验收 记录 结论：施工单位项目负责人：年 月 日 建设单位项目负责人：（总监理工程师）年 月 日 _
