旅游交通引导标识设置规范DB13／T 5030-2019.pdf

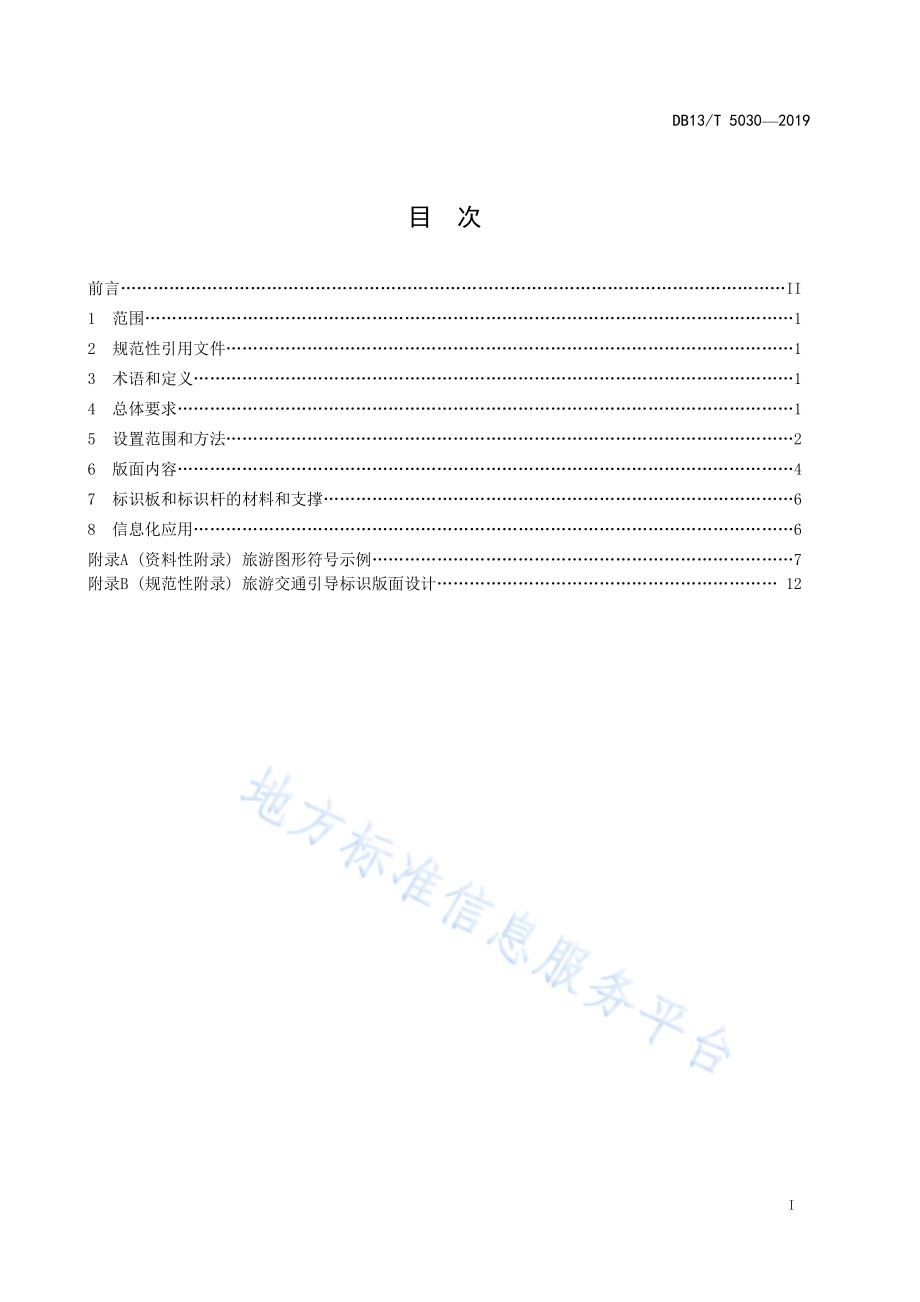

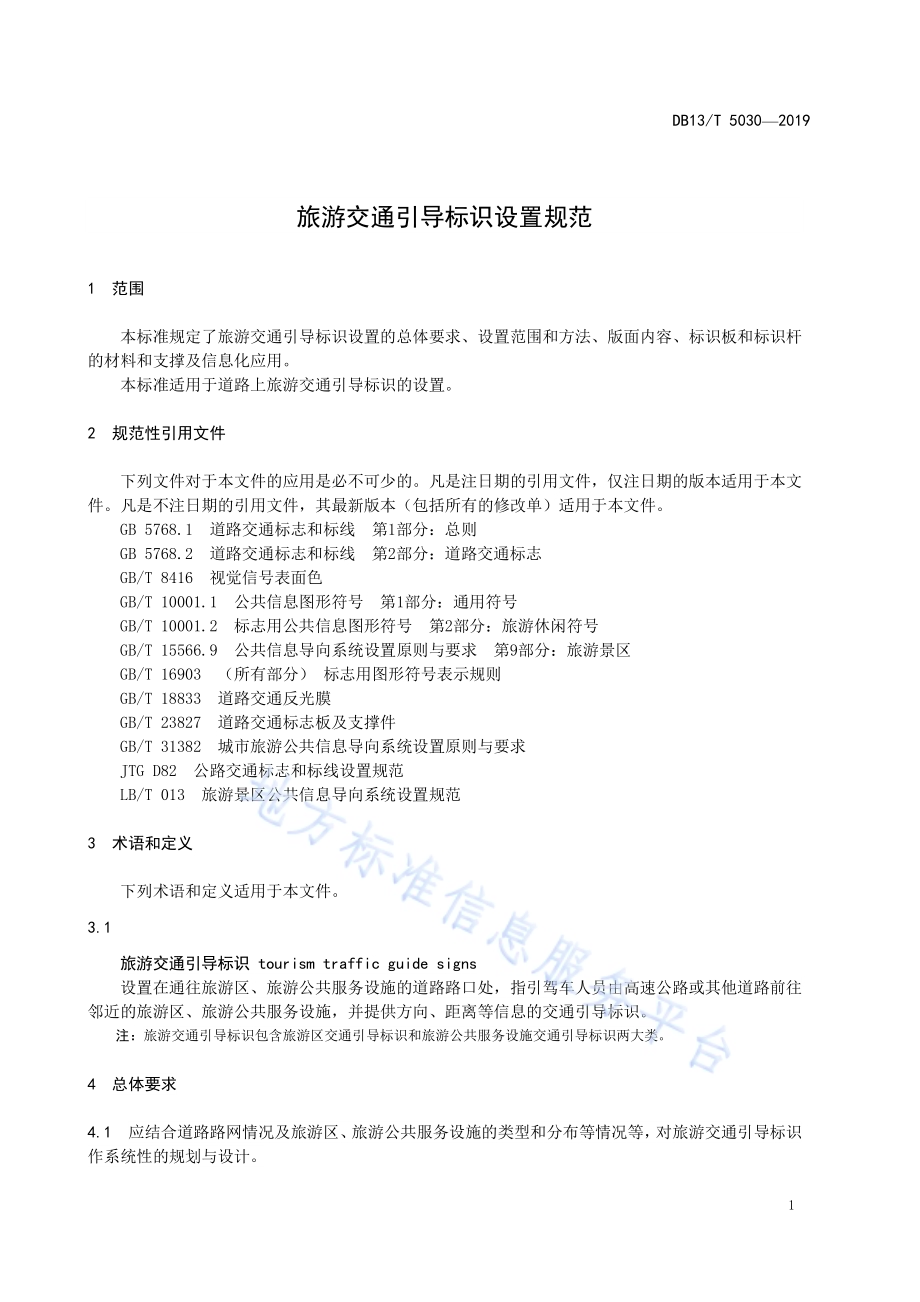

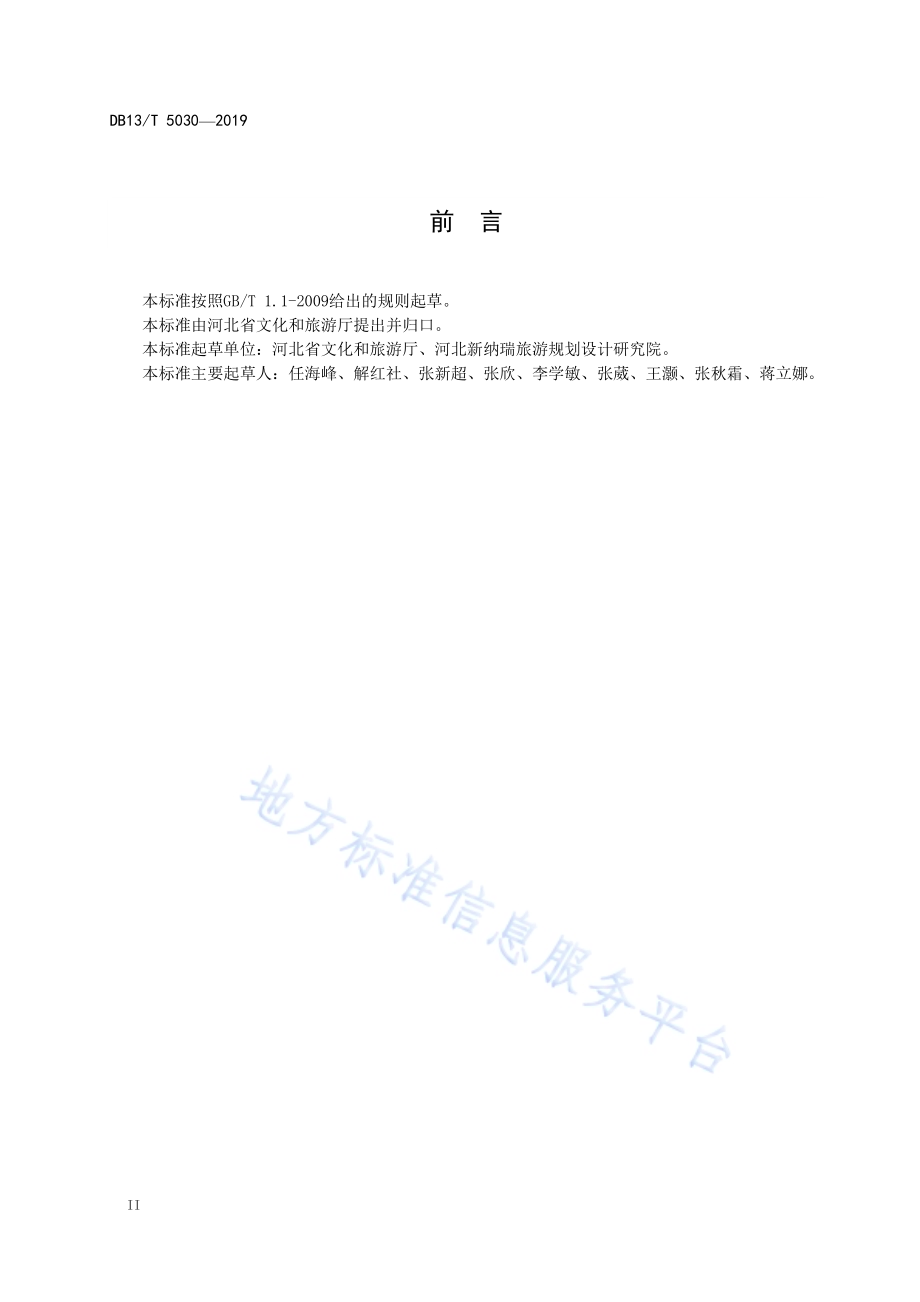

ICS 01.080.20 A 22 DB13 河北省地方标准 DB 13/T 5030 2019 旅游交通 引导标识 设置规范 2019-07-04 发布 2019-08-01 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5030 2019 I 目 次 前言 II 1 范围 1 2 规 范性 引用 文件 1 3 术 语和 定义 1 4 总 体要 求 1 5 设 置范 围和 方法 2 6 版 面内 容 4 7 标 识板 和标 识杆 的材 料 和支撑 6 8 信 息化 应用 6 附 录A(资 料性 附录)旅 游 图形符 号示 例 7 附录B(规 范性 附录)旅 游 交通引 导标 识版 面设 计 12 DB13/T 5030 2019 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北省 文化 和旅 游厅提 出并 归口。本标准 起草 单位：河 北省 文化和 旅游 厅、河北 新纳 瑞旅游 规划 设计 研究 院。本标准 主要 起草 人：任海 峰、解 红社、张 新 超、张 欣、李 学敏、张 葳、王灏、张秋 霜、蒋立 娜。DB13/T 5030 2019 1 旅 游交通 引导标识 设置规 范 1 范围 本标准 规定 了旅 游交 通引 导标识 设置 的总 体要 求、设置范 围和 方法、版 面内 容、标 识板 和标 识 杆的材料 和 支 撑及 信息 化应 用。本标准 适用 于道 路上 旅游 交通引 导标 识的 设置。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 5768.1 道 路交 通标 志 和标线 第1部分：总则 GB 5768.2 道 路交 通标 志 和标线 第2部分：道路 交 通标志 GB/T 8416 视 觉信 号表 面 色 GB/T 10001.1 公共 信息 图形符 号 第1 部分：通 用 符号 GB/T 10001.2 标志 用公 共信息 图形 符号 第2部分：旅游 休闲 符号 GB/T 15566.9 公共 信息 导向系 统设 置原 则与 要求 第9部分：旅游 景区 GB/T 16903（所有 部分）标 志用 图形 符号 表示 规 则 GB/T 18833 道 路交 通反 光膜 GB/T 23827 道 路交 通标 志板及 支撑 件 GB/T 31382 城 市旅 游公 共信息 导向 系统 设置 原则 与要求 JTG D82 公路 交通 标志 和 标线设 置规 范 LB/T 013 旅游 景区 公共 信息导 向系 统设 置规 范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 旅游交 通引 导标 识 tourism traffic guide signs 设置在 通往 旅游 区、旅游 公共服务 设施 的 道路 路口 处，指 引驾 车人 员由 高速 公路或 其他 道路 前 往邻近 的 旅游 区、旅游 公共 服务设施，并提 供方向、距离等 信息 的交 通引 导 标 识。注：旅游交通引导标识包含旅游区交通 引导标识和旅游公共服务设施交通引导标识两大类。4 总体要 求 4.1 应结合 道路 路网 情况 及旅 游区、旅游 公共 服务 设施 的类型 和分 布等 情况 等，对旅游 交通 引导 标 识作系统 性的 规划 与设 计。DB13/T 5030 2019 2 4.2 应综合 考虑 道路 等级、交通 流量及 旅游 区、旅 游公 共服 务设施 的分 布情 况和 重要 程度等 因素 设 置，保持引 导信 息的 连续 性、规律性、一 致性。4.3 不应侵 入公 路和 城市 道路 的建筑 限界。4.4 应从 旅 游区、旅 游公 共服 务 设施所 处市、县 范围 内开 始 引导，位于 主城 区的 在主 城 区范围 内引 导，位于非 主城 区的 在非 主城 区范围 内引 导。4.5 应维护 良好 并应 定期 检査，对丢 失、破损、变 形、褪色、脱落 的标 识 应 及时 补充、修 整 或 更 换。4.6 当设置 环境 和引 导对 象发 生变化 时，应及 时增 减或 变更标 识，并更 新管 理数 据。4.7 应符 合GB 5768、GB/T 8416、GB/T 23827、GB/T 31382 等 的有 关规 定。5 设置范 围和 方法 5.1 引导对 象 5.1.1 旅游区 交通 引导 标识 引导 对象：山水类 滨海类 草原类 沙漠类 冰雪类 湖泊湿 地类 红色旅 游类 遗产遗 迹类 名城古 镇类 农业园 区类 工业园 区类 自驾车 旅居 营地 类 文博院 馆类 特色村 镇类 主题园 区类 购物街 区类 旅游公 路（风景 道）5.1.2 旅游公 共服 务设 施交 通引 导标识 引导 对象：旅游集 散中 心 旅游厕 所 驿站 观景台 旅游购 物商 店 美食美 宿 5.2 设置范 围 DB13/T 5030 2019 3 5.2.1 旅游区 交通 引导 标识 设置 范围 5.2.1.1 高速公 路和 城市 快速 路上 可为 AAAA 级及 以上 旅游 区 及具备 同等 品质 的旅 游区 设置旅 游区 出口预告 标识，如 图 1 所示，并符 合下 列要 求：宜在出 口 前1.5km 或 2.5km 处设 置；高速公 路沿 线多 个出 口可 达同一 个旅 游区 时，宜设 置在距 离旅 游区 较近 的出 口。图 1 旅游 区出 口预 告标 识 5.2.1.2 高速公 路、城 市快 速路 出口 与其他 等级 道路 连接 的平 面交叉 口处 可 为 AAA 级及 以上旅 游 区 及具备同 等品 质的 旅游 区设 置旅游 交通 引导 标识。5.2.1.3 一级公 路设 置旅 游交 通引 导标识 应符 合下 列要 求：引导对 象应 为AAA 级 及以 上旅游 区及 具备 同等 品质 的旅游 区；宜在前 往旅 游区 道路 上需 转向或 分叉 路口 适当 位置 设置；大于5km 的 直行 路段 宜在 适当位 置增 设旅 游交 通引 导标识。5.2.1.4 其他等 级道 路设 置旅 游交 通引导 标识 时，应设 置在 与旅游 区距 离最 近的 平交 路口处。5.2.1.5 旅游公 路（风景 道）设置 旅游交 通引 导标 识时，应 符合下 列要 求：应设置 在前 往旅 游公 路（风景道）需 转向 或分 叉路 口；旅游公 路（风 景道）内部 标识系 统宜 结合 自然、历 史、文化 等本 土特 征设 置 具有地 域特 色的标识；宜对旅 游公 路（风 景道）内部的 旅游 区和 旅游 公共 服务设 施做 系统 性引 导，设置全 景图、指示牌、解说 牌、警示 牌等。5.2.2 旅游公 共服 务设 施交 通引 导标识 设置 范围 5.2.2.1 旅游集 散中 心及 驿站 一级旅 游集 散中 心及 驿站 宜设置 在一 般公 路或 城市 道路（非快 速路）与 前往 其道路 的平 交 路口处；DB13/T 5030 2019 4 二级旅 游集 散中 心及 驿站 宜在通 往其 最近 的平 交路 口处设 置；位于旅 游公 路（风 景道）内的旅 游集 散中 心及 驿站 宜从旅 游公 路（风 景道）入口处 开始 设 置。5.2.2.2 其他旅 游公 共服 务设 施 应在 距 离其500 m以 内范 围 的适当 位置 设置，当 需转 向或出 现分 叉路 口时，宜 设置在 通往 其最 近的（非高 速和 城市 快速 路）需转向 或分 叉路 口的 位置。5.3 设置方 法 5.3.1 宜单独 设置，不 应影 响其 它交通 标志；当 道路 条件 无法单 独设 置时，宜 与指 路标志 组 合 设 置。5.3.2 距离旅 游区 或旅 游公 共服 务设 施 500 m 以 外范 围（含 500 m）应设 置旅 游距 离 标识或 旅游 方向和距离 标识。5.3.3 距离旅 游区 或旅 游公 共服 务设 施 500 m 以 内范 围应 设置旅 游方 向标 识。5.3.4 大于5 km 的 直行 路段 宜在 距离下 一个 需转 向或 分叉 的路 口 3 km 处增 设旅 游方 向和距 离引 导 标识。6 版面内 容 6.1 河北旅 游形 象主 题口 号和 标识 河北旅 游形 象主 题口 号和 标识由“Hebei”五个 字母、刻 有“河北”两个 汉字 的印章、“京 畿 福 地 乐享河 北”及英 文“Enjoy Hebei”组 成，如图2所示。图 2 河北 旅游 形象 主题 口 号和标 识 6.2 旅游图 形符 号 6.2.1 符合附 录A 类别 的旅 游区、旅游 公共 服务 设施 应使 用附 录 A 所 示的 旅游 图形 符号。6.2.2 未包含 在附 录 A 类别 的旅 游区，应依 据 GB/T 10001.1、GB/T 10001.2、GB/T 16903（所 有部分）的 相关 规定 设计 旅游 图形符 号。6.2.3 其尺寸 不应 大于 方向 箭头 与文字 区域 尺寸 之和。6.3 文字 DB13/T 5030 2019 5 6.3.1 文字应 规范、正确、工 整。按 从左 至右、从上 至 下 顺序排 列。版 面中 的汉 字、拼 音字 母、数字等采用 道路 交通 标识 字体（简体）。6.3.2 旅游区 和旅 游公 共服 务设 施的名 称应 由中 文名 称和 英文名 称同 时组 成，中 文名 称位于 英文 名 称上方，并符 合下 列要 求：中文名 称应 使用 规范 汉字 且 不应 超 过6 个 字，超过 时宜缩 略；如：“柏 里水 乡旅游 度假 区”简写为“柏 里水 乡”。英 文 名称 地 名用 汉语 拼音，汉 语拼 音 拼写 方法 按中 国 地名 汉 语拼 音字 母拼写 规 则 规 定，第一 个字 母大写，其 余小 写；专 用 名词用 英文，除 介词、连 词外，第一 个字母大写，其 余小 写，英文 名称长 度不 应超 过中 文名 称长度，超 过时 按照 英文 惯例简 写。6.3.3 除 特殊 规定 外，旅游 交 通 引导 标 识的 汉字 高度 一般 值应根 据道 路设 计速 度，按表1 选取。字高可 考虑 设置 路段 的运 行速 度（V85）进 行 调 整。在 特殊 情况 下，由于 具体 原因 不能满 足要 求时，经 论证汉字宽 度最 小不 应低 于规 定值 的 0.75 倍。表 1 汉字 高度 与速 度的 关 系 速度/（km/h）100 120 7199 4070 40 汉字高度/cm 6070 5060 3550 2530 6.3.4 旅游 交 通引 导 标 识的 阿拉 伯 数字 和其 他文 字的 高度 应根据 汉字 高度 确定，其 与 汉字高 度的 关 系宜符合 表 2 的规定。在特殊 情况 下，由 于 具体 原因 不能满 足要 求时，经 论证 字符高 度最 小不 应低 于 规定值 的 0.8 倍。表2 其他 文字 与汉 字高 度 的关系 其他文字 与汉字高度（h）的关系 拼音字母、英文 大小写 13 h 12h 阿拉伯数字 字高 h 字宽 12 h 45 h 笔画粗 16 h 15h 6.4 方向箭 头 标识版 面中 的箭 头包 括五 个方向 指示，分 别为 直行、左前、向 左、右前、向 右五个 方向，箭 头 的指向应 与车 道的 线行 表示 一致。6.5 尺寸和 布置 6.5.1 应根据 文字、方 向箭 头、旅游图 形符 号的 尺寸 及排 列情况 确定，见 附 录 B。DB13/T 5030 2019 6 6.5.2 除旅游 交通 引导 标识 在高 速公路 和城 市快 速路 上设 置时，河 北旅 游形 象主 题口 号和标 识根 据 出口编号 标志 相对 位置 设置 在标识 版面 的左 上角 或右 上角，其他 情况 下应 设置 在左上 角。6.6 组合 6.6.1 同一版 面中 引导 的旅 游区 和旅游 公共 服务 设施 数量 不应超 过 3 个，需要 引 导2 个以 上（含 2个）旅 游区 和旅 游公 共服 务设施 时，应组 合版 面。6.6.2 2 个以 上（含2 个）旅游 交 通引导 标识 组合 时，自 上 而下依 次为 旅游 区、旅 游 公共服 务设 施信息。6.6.3 当引导 的2 个以 上（含 2 个）旅游 区或 旅游 公共 服 务设施 方向 相同 时，应 按 照从近 到远 的顺 序自上而 下排 列；当引 导的 方向不 同时，应 按照 直行、左前、向 左、右前、向 右的顺 序自 上而 下 排 列。6.7 颜色 应为棕 色底、白色 文字、白色旅 游图 形符 号、白 色 边框、棕 色衬 边，颜 色范 围参照GB/T 8416的有关规定。7 标识板和 标识 杆的 材 料和 支撑 7.1 标识板 应采 用铝 制材 料，标识杆 应采 用钢 制材 料，并进行 防腐 处理，符 合 GB/T 23827 规定。7.2 应采用 逆反 射材 料制 作标 识版面，反 光膜 的逆 反射 性能应 符 合GB/T 18833 的 规定。7.3 旅游交 通引 导标 识的 支撑 方式分 为单 柱式、多 柱式、悬臂式、门 架式，支撑 方式 应与环 境相 适 宜，并符合 下列 要求：单柱式：标识 板安 装在 一 根立柱 上，适 用于2 个 以 下（含2 个）旅 游公 共服 务设施 交通 引导标识；多柱式：标 识板 安装 在两 根及两 根以 上立 柱上，仅 适用于 高速 公路；悬臂式：标 识板 安装 于悬 臂上，分为 单悬 臂和 双悬 臂两种。适 用于 道路 较宽、交通 量较 大、外侧车 道大型 车辆 阻挡内 侧车道 小型车 辆视 线和视 距或视 线受限 制的 情况下，标识 下缘 离 地面的高 度应 大于 该道 路规 定的净 空高 度；门架式：标 识板 安装在 门 架上，适用 于同 向三车 道 以上的 道路，标 识下缘 离 地面的 高度 应大于该道 路规 定的 净空 高度。8 信息化 应用 8.1 宜应用 现代 化信 息技 术在 现有旅 游交 通引 导标 识基 础上增 设智 慧引 导标 识，提 供相应 引导 对 象 的实时信 息。8.2 智慧引 导标 识应 提供 与引 导对象 相关 的道 路情 况、交通流 量、游客 容量、应 急公告 等实 时 信 息，不宜显 示和 交通 引导 无关 的信息。8.3 设有智 慧引 导标 识的 旅游 交通引 导标 识宜 设置 在高 速公路 出口、旅游 公路（风 景道）上 和城 市 主干道路 口等 的适 当位 置。DB13/T 5030 2019 7 附 录 A（资料 性附 录）旅游图 形符 号示 例 A.1 旅游区 表A.1 旅游图 形符 号（旅游 区类）类别 图案 山水类 滨海类 草原类 沙漠类 DB13/T 5030 2019 8 表A.1 旅 游图 形符 号（旅 游区类）（续）类别 图案 冰雪类 湖泊湿地类 红色旅游类 遗产遗迹类 名城古镇类 DB13/T 5030 2019 9 表A.1 旅 游图 形符 号（旅 游区类）（续）类别 图案 农业园区类 工业园区类 自驾车旅居营地类 文博院馆类 特色村镇类 DB13/T 5030 2019 10 表A.1 旅游 图形 符号（旅 游区类）（续）类别 图案 主题园区类 购物街区类 旅游公路（风景道）A.2 旅游公 共服 务设 施 表A.2 旅游图 形符 号（旅游 公共 服务设 施类）类别 图案 旅游集散中心 DB13/T 5030 2019 11 表 A.2 旅 游图 形符 号（旅 游公共 服务 设施 类）（续）类别 图案 旅游厕所 驿站 观景台 旅游购物商店 美食美宿 DB13/T 5030 2019 12 附 录 B（规范 性附 录）旅游交 通引 导标 识版 面设 计 B.1 版 面布 置 形 式 图B.1.1 单个 旅游 区旅 游方向 标识 版面 布置 图B.1.2 单个 旅游 区旅 游 距离标 识版 面布 置 DB13/T 5030 2019 13 图B.1.3 单个 旅游 区旅 游 方向和 距离 标识 版面 布置 图B.1.4 两个 旅游 区旅 游 方向标 识组 合版 面布 置 DB13/T 5030 2019 14 图B.1.5 两个 旅游 区旅 游 距离标 识组 合版 面布 置 图B.1.6 两个 旅游 区旅 游 方向和 距离 标识 组合 版面 布置 DB13/T 5030 2019 15 图B.1.7 三个 引导 对象 旅 游方向 标识 组合 版面 布置 图B.1.8 三个 引导 对象 旅 游距离 标识 组合 版面 布置 DB13/T 5030 2019 16 图B.1.9 三个 引导 对象 旅 游方向 和距 离标 识组 合版 面布置 图B.1.10 单个 旅游 公共 服务设 施旅 游方 向标 识版 面布置 DB13/T 5030 2019 17 图B.1.11 单个 旅游 公共 服务设 施旅 游方 向和 距离 标识版 面布 置 图B.1.12 两个 旅游 公共 服务设 施旅 游方 向标 识组 合版面 布置 DB13/T 5030 2019 18 图B.1.13 两个 旅游 公共 服务设 施旅 游方 向和 距离 标识组 合版 面布 置 B.2 版 面尺 寸 图B.2.1 单个 旅游 区旅 游 方向标 识版 面尺 寸 DB13/T 5030 2019 19 图B.2.2 单个 旅游 区旅 游 距离标 识版 面尺 寸 图B.2.3 单个 旅游 区旅 游 方向和 距离 标识 版面 尺寸 DB13/T 5030 2019 20 图B.2.4 两个 旅游 区旅 游 方向标 识组 合版 面尺 寸 图B.2.5 两个 旅游 区旅 游 距离标 识组 合版 面尺 寸 DB13/T 5030 2019 21 图B.2.6 两个 旅游 区旅 游 方向和 距离 标识 组合 版面 尺寸 图B.2.7 三个 引导 对象 旅 游方向 标识 组合 版面 尺寸 DB13/T 5030 2019 22 图B.2.8 三个 引导 对象 旅 游距离 标识 组合 版面 尺寸 图B.2.9 三个 引导 对象 旅 游方向 和距 离标 识组 合版 面尺寸 DB13/T 5030 2019 23 图B.2.10 单个 旅游 公共 服务设 施旅 游方 向标 识版 面尺 寸 图B.2.11 单个 旅游 公共 服务设 施旅 游方 向和 距离 标识组 合版 面尺 寸 DB13/T 5030 2019 24 图B.2.12 两个 旅游 公共 服务设 施旅 游方 向标 识组 合版面 尺寸 图B.2.13 两个 旅游 公共 服务设 施旅 游方 向和 距离 标识组 合版 面尺 寸
