逆变型地铁车辆再生制动能量回收装置技术要求DB42／T 1254-2017.pdf

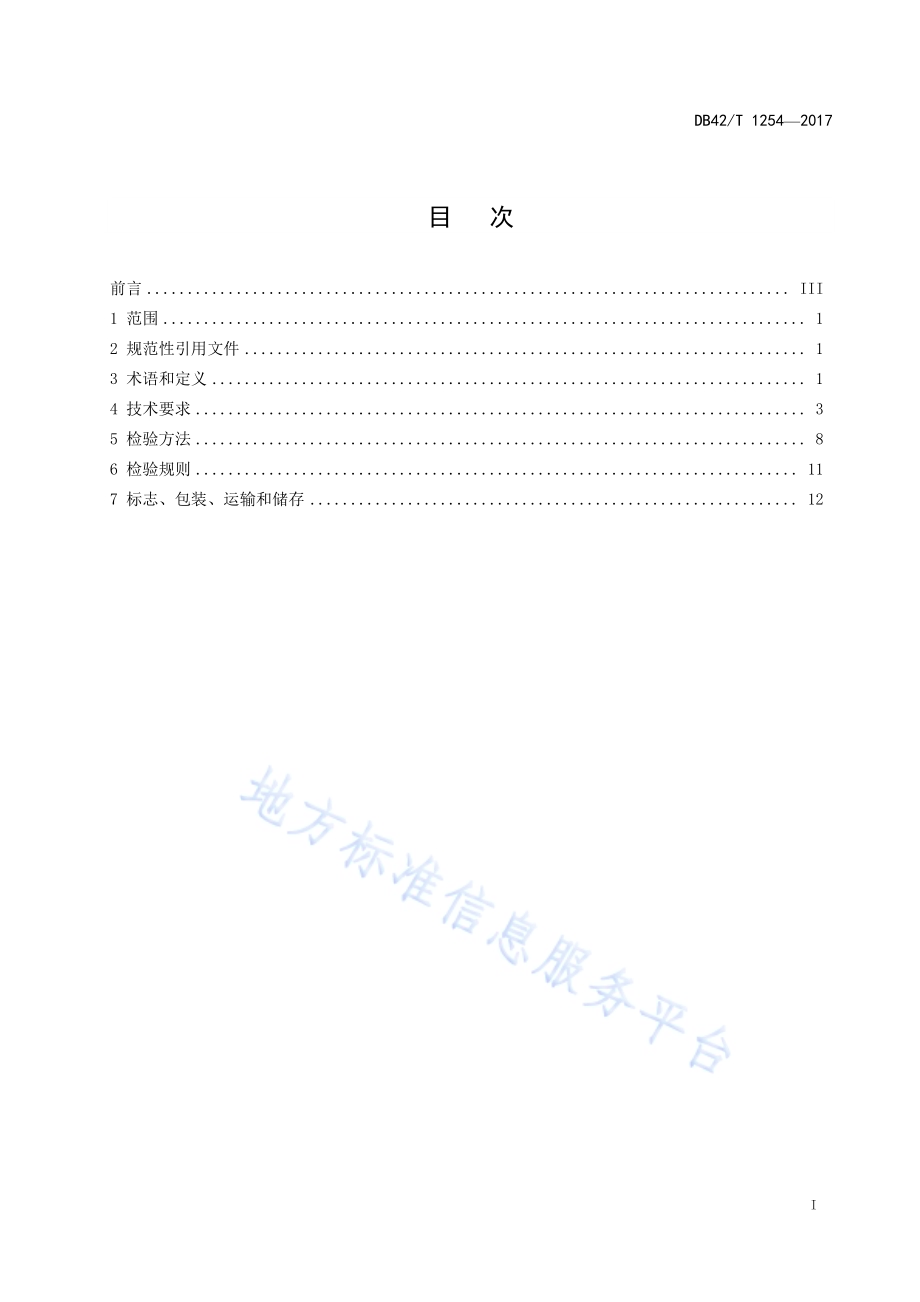

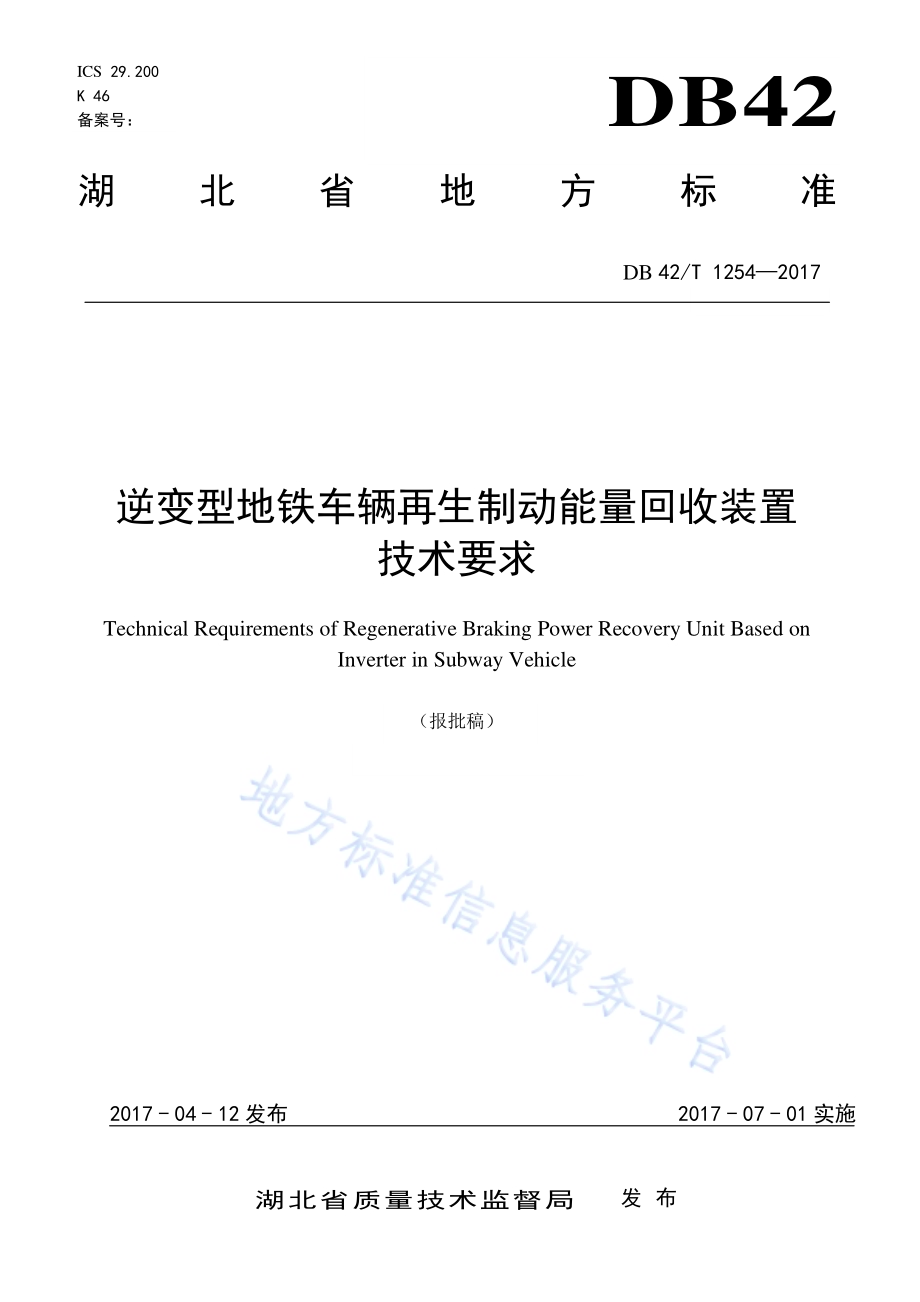

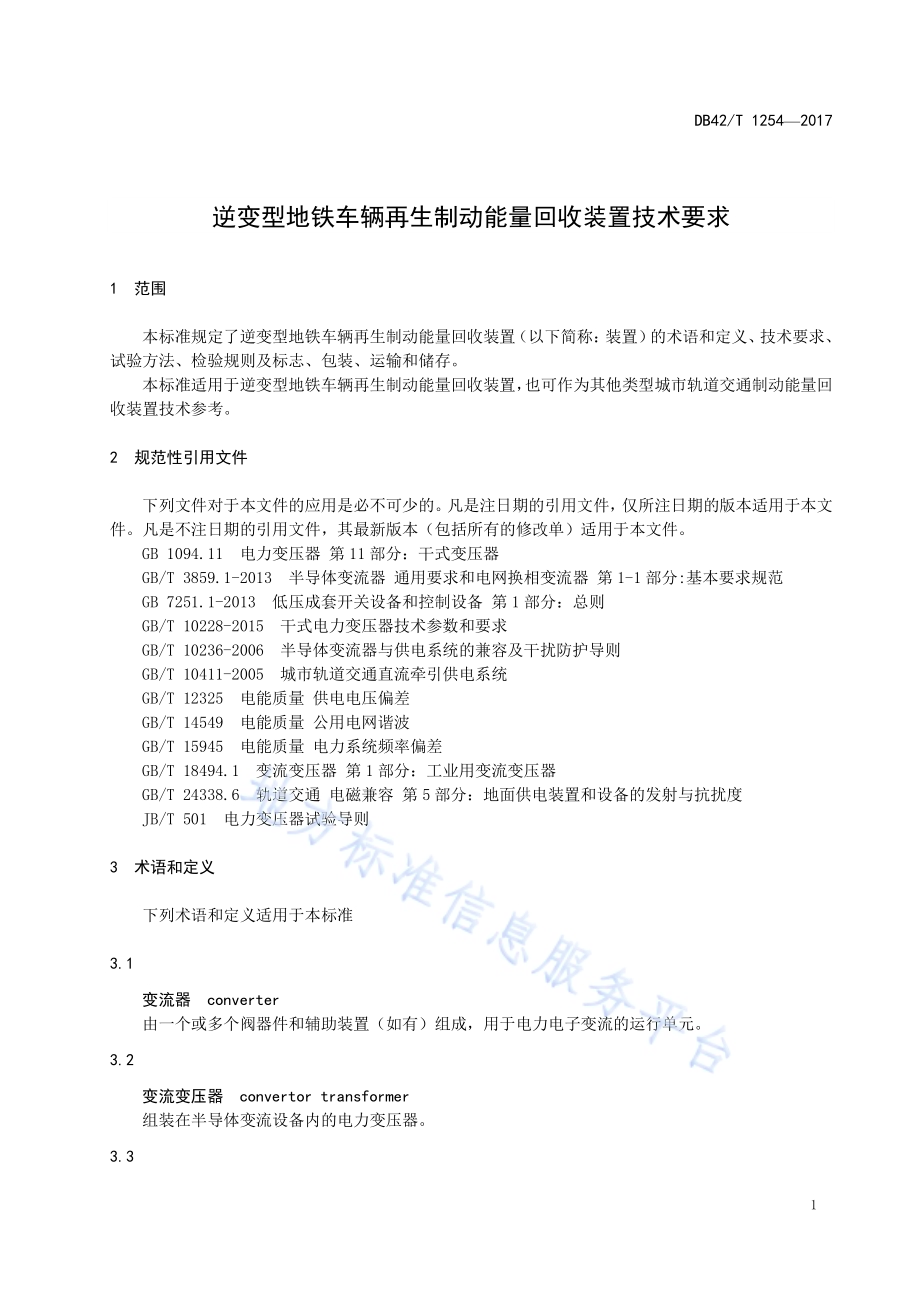

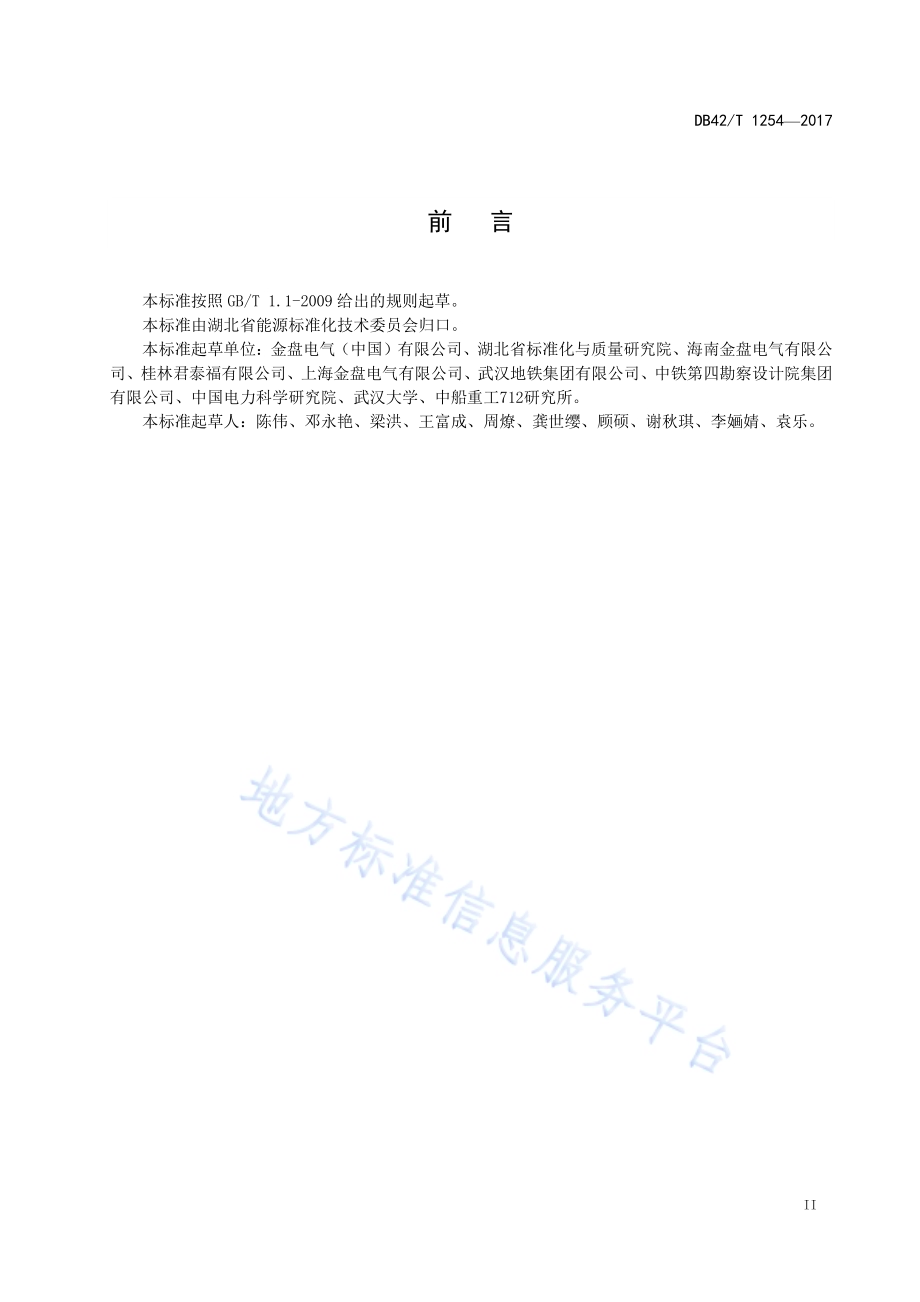

ICS 29.200 K 46 备案号：DB42 湖北省地方标准 DB 42/T 1254 2017 逆变型地 铁车辆再 生制动能 量回收装 置 技术要求 Technical Requirements of Regenerative Braking Power Recovery Unit Based on Inverter in Subway Vehicle（报批稿）2017-04-12 发布 2017-07-01 实施 湖 北 省 质 量 技 术 监 督 局 发布 DB42/T 1254 2017 I 目 次 前言.III 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 技术 要求.3 5 检验 方法.8 6 检验 规则.11 7 标志、包 装、运输 和储 存.12 DB42/T 1254 2017 II 前 言 本标准 按 照GB/T 1.1-2009 给出 的规 则起 草。本标准 由 湖 北省 能源 标准 化技术 委员 会 归 口。本标准 起草 单位：金 盘电 气（中 国）有限 公司、湖 北省标 准化 与质 量研 究院、海南 金盘 电气 有 限 公司、桂 林君 泰 福 有限 公司、上海 金盘 电 气 有限 公司、武汉 地铁 集团 有限 公司、中铁 第四 勘察 设 计 院 集 团有限公 司、中国 电力 科学 研究院、武 汉大 学、中船 重工712 研 究所。本标准 起草 人：陈伟、邓 永艳、梁洪、王 富成、周 燎、龚 世缨、顾 硕、谢秋 琪、李 婳婧、袁 乐。DB42/T 1254 2017 1 逆 变型 地 铁车辆 再 生制动 能量回收 装置技 术要求 1 范围 本标准 规定 了 逆 变型 地铁 车辆 再 生制 动能 量回 收装 置（以 下简 称：装置）的 术 语和定 义、技术 要求、试验方 法、检验 规则 及标 志、包 装、运输 和储 存。本标准 适用 于 逆 变型 地铁 车辆再 生制 动能 量回 收装 置，也 可作 为其 他类 型城 市 轨道交 通 制 动能 量 回收装置 技术 参考。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 1094.11 电 力变 压器 第11 部分：干 式变 压器 GB/T 3859.1-2013 半导 体变流 器 通用 要求 和电 网 换相变 流器 第1-1 部分:基本要 求规 范 GB 7251.1-2013 低 压成 套开关 设备 和控 制设 备 第 1 部 分：总则 GB/T 10228-2015 干式 电 力变压 器技 术参 数和 要求 GB/T 10236-2006 半导 体 变流器 与供 电系 统的 兼容 及干扰 防护 导则 GB/T 10411-2005 城市 轨 道交通 直流 牵引 供电 系统 GB/T 12325 电 能质 量 供 电电压 偏差 GB/T 14549 电 能质 量 公 用电网 谐波 GB/T 15945 电 能质 量 电 力系统 频率 偏差 GB/T 18494.1 变流 变压 器 第1 部 分：工业 用变 流 变压器 GB/T 24338.6 轨道 交通 电磁兼 容 第 5 部分：地 面 供电装 置和 设备 的发 射与 抗扰度 JB/T 501 电力 变压 器试 验导则 3 术语和 定义 下 列术 语和 定义 适用 于本标 准 3.1 变流器 converter 由一个 或多 个阀 器件 和辅 助装置（如 有）组成，用 于电力 电子 变流 的运 行单 元。3.2 变流变 压器 convertor transformer 组装在 半导 体变 流设 备内 的电力 变压 器。3.3 DB42/T 1254 2017 2 逆变型 再生 制动 能量 回收 装置 regenerative braking power recovery unit based on inverter 由 变流 器、变流 变压 器和 附件组 成，将地 铁列 车再 生制动 时产 生的 能量 回馈 到电网 的装置。3.4 网侧额 定电 压 rated voltage on the line side ULN 规定的 变流 器网 侧导 体电 压的方 均根 值。如果变 压器 网侧 绕组 有分 接头，网侧 电压 额定 值应 是规定 的分 接头（即 主分 接头）上的 电压。3.5 阀侧额 定电 压 rated voltage on the valve side UVN 在变压 器网 侧额 定电 压下，一个 换相 组中，依 次换 相的阀 侧端 子间 空载 电压 矢量的 方均 根值。3.6 网 侧额 定电 流 rated current on the line side ILN 在额定 工况 条件 下，变流 器网侧 最大 电流 的方 均根 值。3.7 阀侧额 定电 流 rated current on the valve side IVN 在额定 工况 条件 下，变流 器阀侧 最大 电流 的方 均根 值。3.8 网侧额 定功 率 rated power on the line side SLN 在网侧 额定 电压 和额 定电 流下，网侧 端子 上的 总功 率。3.9 额定直 流电 压 rated direct voltage UdN 制造商 规定 的变 流组 件或 设备直 流端 子间 的直 流电 压的平 均值。3.10 额定直 流电 流 rated direct current IdN 对于规 定的 负载 条件 和运 行条件，制 造商 规定 的直 流电流 的平 均值。3.11 间歇工 作方 式 rated intermittent operation mode 装置在 运行 状态（持 续30s）和待机 状态（持续90s）轮流交 替 持 续循 环，为等 效实际 运行 工况。DB42/T 1254 2017 3 3.12 最大间 歇峰 值网 侧电 流 intermittent peak maximum current on the line side ILIPM 装置能 在间 歇 工 作方 式下，能持 续 承 载而 不致 损坏 的 最大 网侧 电流 的 方 均根 值。3.13 起动电 压 starting direct voltage 装置 开 始进 行能 量反 馈运 行时的 直流 母线 电压 值。3.14 响应时 间 response time 装置直 流母线 电 压达 到起 动电压，到 装置 网侧 电流 达到90%最 大间 歇峰 值网 侧 电流 的 时间。见图1。响应 时间起动电 压90%峰 值电流直 流侧电压网侧电 流时 间 图 1 响应 时间 3.15 直流分 量 direct current component 装置 变 流器 阀侧 电流 中的 直流成 分。3.16 电磁兼 容 electro magnetic compatibility EMC 装置在 其电 磁环 境中 能正 常工作 并且 不对 该环 境中 的任何 事物 构成 不能 承受 的电磁 骚扰 的能 力。4 技术要 求 4.1 使用条 件 4.1.1 环境条 件 使用环 境条 件应 满足 下列 要求：DB42/T 1254 2017 4 a)海拔：不高 于1000m；b)环境温 度：-10+40C；c)相对湿 度：日均 值不 大 于95%，月均 值度 不大 于 90%（20C）；d)设备安 装地 点 应 为户 内。4.1.2 交流电网 电压 交流电 网电 压应 满足 下列 要求：a)电压 等级：0.38kV，10kV，20kV，35kV；b)电压 偏差：应 符合GB/T 12325 的规 定；c）频率 偏差：应 符合GB/T 15945 的规 定；d）电网 谐波：应 符合GB/T 14549 的规 定；e)三相 电压 负序 不平 衡 度 应不超过 2%，短 时不 得 超过 4%。4.1.3 直流电 压 直 流电 压变 化范 围 应 符合 GB/T 10411-2005 中4.4 的 规定。4.1.4 辅助电 源 a)加 热照 明电 源宜 采 用AC 220V；b)监 控检 测电 源应 采 用DC 220V 或DC110V；c）干 式变 压器 用温 控器 电源可 采 用 AC 220V。4.2 变压器 技术 要求 本标准 仅对 装置 所使 用变 流 变压 器的 特殊 部分 提出 如下要 求，其他 与变 流变 压器的 共性 部分，应 符合GB/T 18494.1 的 规定。与干式 电力 变压 器的 共性 部分，应符 合 GB 1094.11 和 GB/T 10228 的规 定。4.2.1 网侧额 定电 压及 分接 变流变 压器 网侧 额定 电压 为 0.38kV、10kV、20kV、35kV。网 侧绕 组应 具有 5%或2 2.5%的分接头。4.2.2 短路阻 抗 网侧绕 组对阀 侧绕组（所 有阀侧 绕组均 短路 时）的 短路阻 抗（即 穿越 阻抗）应符合 表1的 规定。短路阻抗 的实 测值 与标 称值 的偏差 应该 在-5%+10%范 围内。表 1 短路 阻抗 网侧电压等级（Kv）短路阻抗（%）0.38 20%10 20 35 4.2.3 绝缘耐 热等 级 变流变 压器 绝缘 耐热 等级 为F级或H级。DB42/T 1254 2017 5 4.2.4 局部放 电量 变流变 压器 在GB/T 10228-2015干 式电力 变压 器技术 参数和 要求 规 定条 件下测 得的局 部放电 量应 不大于5pC。4.3 结构要求 4.3.1 材料和 部件 的强 度 装置的 材料 和部 件 的 强度 符合GB 7251.1-2013 中8.1 的要求。4.3.2 外壳的 防护 等级 变流器、变 压器 外壳 防护 等级不 低于IP20。4.4 介电强 度要 求 4.4.1 工频耐 受电 压 变 流器 的耐 受试 验电 压应 符合 表 2 规 定。试验 时应 无击穿 及闪 络现 象。表2 工频 耐受 试验 电压 牵引母线直流电压等级 V 额定脉冲耐受电压 kV 1500 5.6 750 3.8 4.4.2 冲击耐 受电 压 变流器 的直 流母 排之 间、直流母 排回 路与 柜体 之间 应能承 受 表 3 所 示的 冲击 电压，试验 时应无击穿及闪络 现象。表3 冲击 耐受 试验 电压 牵引母线直流电压等级 V 额定脉冲耐受电压（波形 1.2/5 0 s）kV 1500 18 750 12 4.4.3 电气间 隙及 爬电 距离 装置的 电气 间隙 值应 满足 表 4 所 示的 最小 值要 求，爬电距 离应 满足 表 5 所示 的最小 值要 求。表 4 最小 电气 间隙 牵引母线直流电压等级 V 过电压等级及污秽等级 mm OV4 PD3 PD4 PD3 PD4 750 8 14 14 22 1500 14 22 22 32 DB42/T 1254 2017 6 表 5 最小 爬电 距离 牵引母线直流电压等级 V 污秽等级 mm PD3 PD4 750 14 25 1500 28 50 4.5 运行性 能要 求 4.5.1 起动电 压 装置的 起动 电压 在一 定范 围内可 连续 设置，可 设置 的范围 为：1.0UDN1.3UDN。4.5.2 输出交 流电 压频 率 装置阀侧 交 流电 压频 率应 跟踪 网 侧交 流 电 源频 率，误差小 于 0.5%。4.5.3 并网电 压电 流谐 波 装置并 网电 流电 压谐 波含 量应符 合 GB/T 10236-2006 中 4.2.3 的规 定。4.5.4 直流分 量 在 额定 运行 工况 下，装置 阀侧电 流 中 的直 流电 流分 量不得 超过 阀侧 额定 电流 的 1%。4.5.5 功率因 数 在 额定 运行 工况 下，平 均 功率因 数应 不小 于 0.96（超前或 滞后）。装 置在 20%-50%网 侧额 定功 率 时，平均功 率因 数应 不小 于 0.95（超 前或 滞后）。4.5.6 响应时间 装置响应 时 间应 小 于1s。4.5.7 过载能 力 装置 在 1.1 倍的 网侧 额定 电流时 能长 期持 续运 行；在 1.2 倍的 网侧 额定 电流 时能持续 运行 10 分钟；装置最大 间歇 网侧 峰 值电 流不小 于网 侧额 定电 流 的 2 倍。4.5.8 转换效 率 在额定 运行 工况 下，装置 整机最 大转 换效 率不 低 于 96%。4.5.9 温升 装置在 最不 利的 冷却 方式 下额定 运行 工况 下，装置 所使用 的材 料和 相关 部件 位温度 不能 超过 表 6、表 7、表 8 规定 的限 值。DB42/T 1254 2017 7 表 6 元器 件及 制造 商材 料等级 标准 不存 在时 的温 度极限 限 值 元器件或材料 温度限值 电容器（电解型）75 电容器（非电解型）100 与外部连接的接线柱 70 装置内部的绝缘导线 额定温度 熔断器 100 印刷电路板 115 功率器件外壳与导体连接处 裸铜75 有锡渡层 85 有银渡层 100 功率器件 外壳温升和结温由功率器件技术条件或分类标准规定 表 7 电抗 器等 线圈 类及 其绝缘 系统 温度 极限 限值 耐热等级 温度限值（表面粘贴热电偶法）温度限值（线圈阻值变化法和多点埋入式热电偶法）F 级（155（F）130 140 H 级（180（H）150 160 N 级（200（N）165 175 表8 装置 表面 的温 度极 限限 值 检测位置 表面材料温度 金属 陶瓷或玻璃 橡胶或塑料 日常操作时需要连续接触的器件（按钮、把手、开关、显示面板等）55 65 75 日常操作时只需要短时接触的器件 60 70 85 日常操作时只偶尔接触的器件 70 80 95 4.5.10 噪声 在 额定 工况 下运 行，在 噪声 最强 方向 距离 装置 本体 1 米处 检测 出来 的声 压级应 不大 于 75dB。4.6 电磁兼 容要 求 电磁兼 容抗 扰度 应符 合GB 24338.6 抗 扰度 试验 及限 值 的规定。4.7 保护功 能要 求 4.7.1 直流过 压保 护 DB42/T 1254 2017 8 装置具 备直 流过 压保 护功 能，当直 流侧 电压 超过 预设 值时，装置 应封 锁输 出，同时发 出直 流过 压告警信号。4.7.2 直流欠 压保 护 装置具 备直 流欠 压保 护功 能，当直 流侧 电压 低于 预设 值时，装置 应封 锁输 出，同时发 出直 流欠 压告警信号。4.7.3 阀侧过 压保 护 装 置具 备阀侧 过压 保 护功能，当 阀 侧电压 超过 预设值 时，装置 应 封锁输 出，同 时发 出 阀侧 过压 告警信号。4.7.4 阀侧欠 压保 护 装 置具 备阀侧 欠压 保 护功能，当阀 侧电 压小于 预设值 时，装置 应 封锁输 出，同 时发 出 阀侧 欠告 警信号。4.7.5 阀侧过 电流 保护 装 置阀 侧电流 超过 过 电流设 定值 时，应封 锁输 出，同时 发出 阀侧 过电 流 告警信 号。4.7.6 直流过 电流 保护 装置 直 流电 流超过 过 电流设 定值 时，应封 锁输 出，同时 发出 直流 过电 流 告警信 号。4.7.7 模块温 度保 护 当 模块 外壳 与导 体连 接处温 度超 过 预 设值，装置 应封 锁输 出，同时 发出 模块过 热告 警信 号。4.7.8 通信系 统故 障保 护 当 通信 系统 异常 时，装置 应 封锁 输出，同时 发 出通信 系统 故障 告警 信号。5 检验方 法 5.1 变压器 试验 变流变压 器试验 项目 及方 法应符合GB 1094.11、GB/T 10228-2015、GB/T 18494.1 和JB/T 501的规定。5.2 结构质 量检查 在 非工 作状 态条 件下，用 目测 直观 法按 本标准 第 4.3 条款 规定 的内 容进 行检验，其结 果应 满 足 本 标准第 4.3 条 款的 要求。5.3 绝缘耐 压试 验 5.3.1 工频耐 受电 压试 验 工频耐 受电 压试 验在 装置 的电路 与接 地部 件间 以及 彼此无 电连 接的 导电 部件 间进行。试 验时，功 率器件的 端子 应短 接，印 刷 电路板 宜拔 除，试 验电 压 为工频 正弦 电压。当有 滤 波器存 在而 不能 施加 交流 电压时，也可用 等效 直流电 压试验。试验 电压 从零开 始，以 每级为 规定 值的 5%的有级 调压方 式上 升至 规DB42/T 1254 2017 9 定值，持 续1min，试验 电压 符合 表2 要求，试验 结 果应符 合 4.4.1 条款 的要 求。5.3.2 冲击耐 受电 压试 验 冲击 耐 压试 验在 装置 直流 母排间 及直 流母 排与 柜体 间进行，正、负 极各3 次，试验冲 击耐 受电 压 值应符合 表3 要求。试 验结 果应符合 4.4.2 条款 的要 求。5.4 接入电 网电 压适 应性 试验 5.4.1 电压偏 差试 验 装置在 额定 工况 下，按 4.1.2（b）的 规定 的电 压变 化 范围，调节 装置 网侧 电压，装置 应稳 定工作，网侧 功率 误差 不超 过额定 功率 的 2%。5.4.2 电压不 平衡 试验 装置在 额定 工况 下，按 4.1.2（e）规定 的 网侧 三相 电 压不平 衡度，调 节装 置网 侧的输 入电 压，装置应 稳定 工作，网 侧功 率误差 不超 过额 定功 率 的 2%。5.5 运行性 能试 验 5.5.1 响应性 能试 验 装置 的 响应 时间 符合 4.5.6 规定。5.5.2 连续工 作试 验 装置 在 间歇 工作 方式 下，网侧电 流 最 大值 为最 大间 歇峰值 网侧 电流 值。连续 运行72 小时 的运行过程中，其 各项 功能、指 标 均 应准确 无误。5.5.3 输出电 流谐 波试 验 装置 在 额定 工况 下，测 量 装 置网侧 电流 中的 谐波 分量，连续采 样时 间不 少 于1min,总谐 波失 真（THD）取最大 值，测量 结果 应符 合 4.5.3 规 定。5.5.4 直流分 量试 验 装置 在 额定 运 行工 况 下，测量变 流器阀侧 电 流中的 直流分 量，连 续采 样时间 不少于 1min，取 最 大值，测 量值 应符 合 4.5.4 规定。5.5.5 功率因 数试 验 装置起 动运 行，测 量30%、50%、75%、100%的网 侧额 定功率 时，网侧 电压 的功 率因数，测 量值 应 符合4.5.5 规 定。5.5.6 转换效 率试 验 装置起 动运 行，测 量10%、20%、30%、50%、75%、100%的 网侧 额定 功率 时，装 置的 逆 变效 率，并 以曲线图 的形 式在 试验 报告 中给出，同 时给 出每 个测试 点对 应的 网侧 电压 值和 网侧 电 流值。转 换 效 率 不 应低于 4.5.8 规定。5.5.7 温升试 验 温升试 验应 满足 下列 要求：DB42/T 1254 2017 10 a)试验 在1.1 倍网 侧额 定电 流 下进 行。温升 应在 最严 酷的额 定冷 却条 件下 测量。如果 在低 于 规定最高 温度 下试 验，应进 行修正；e)环境温 度应 在试 验周 期的 最后四 分 之 一期 间测 量。应至少 使用 两个 测温 元件 对称布 置在 变 流器的周 围，其位 置高 度均 为变流 器高 度的 二分 之一，距变 流器 柜体 不超 过 300mm。应注 意 避免空气 流动 和直 接热 辐射 对测量 的影 响；f)测试程 序：调 整装 置网 侧 电流等 于 1.1 倍 额定 值，检查各 部分 的温 度，直 至 达到热 平衡；测量各部 件温 度和 环境 温度，计算温 升值；利用 温升 值计 算折算 到 40 情况 下的 各 部件温 度 值；g)达到热 平衡 后将 装置 网侧 电流调 整至 1.2 倍网 侧额 定电流，运 行 10 分 钟后 测 量各部 件温 度和环境 温度，计 算温 升值；利用 温升 值计 算折 算到40 情 况下 的各 部件 温度 值。计算 得到 的40情 况下 的各 部件 温度 值应符 合 4.5.9 的要 求。注：当温度变化不超过1K/h，即认 为达到热平衡。5.6 噪声试 验 噪声试 验应 满足 下列 要求：a)装置应 处于 额定 工况 下，在其噪 声最 强方 向，距离 装置本体 1m 处 用声 级计 测量装 置发 出 的噪声。声级 计测 量采 用 A 计权方 式。b)测量时，实 测噪 声与 背景 噪声的 差值 应大 于 3dB,否 则应选 择合 适测 试环 境。如果实 测噪 声与背景噪 声的 差值 大 于 10dB 时，测 量值 不做 修正。当 实测噪 声与 背景 噪声 的差 值在 3dB-10dB之间时，按 表9 进行 噪声 值修正。测 量值 应符 合 4.5.10 要求。表9 噪 声测 量结 果修 正 差值（dB）3 4-5 6-10 修正值（dB）-3-2-1 5.7 电磁兼 容试 验 装置电 磁兼 容试 验可 按 GB/T 24338.6 进 行。5.8 保护功 能试 验 5.8.1 直流过 压保 护试 验 调节直 流母 线的 直流 电压，当电 压 预 超过 设值 时，装置的 工作 状态 应符 合4.7.1 的 要求。5.8.2 直流欠 压保 护试 验 调节装 置直 流母 线的 直流 电压，当电 压低于 预设 值 时，装 置的 工作 状态 应符 合4.7.2 的 要求。5.8.3 阀侧过 压保 护试 验 调节 装 置阀 侧电 压，当电 压 超过 预设 值时，装 置的 工 作状 态应 符 合4.7.3 的 要求。5.8.4 阀侧欠 压保 护试 验 调节 装 置阀 侧电 压，当电 压低于 预设 值 时，装 置的 工作状 态应 符 合4.7.4 的 要求。5.8.5 阀侧过 电流 保护 试验 DB42/T 1254 2017 11 利用信 号发 生器 产生 装置 的 阀测 电流 模拟 信号，电 流 超过 预设 值 时，装置的 工作状 态应 符 合 4.7.5的要求。5.8.6 直流过 电流 保护 利用信号发生器产生装置直流侧电流模拟信号，当电流超过预设值时，装 置 的 工 作 状 态 应 符 合4.7.6 的要 求。5.8.7 模块超 温保 护试 验 利用信 号发 生器 模拟 模块 温度传 感器 信号，调节 模 拟信号，当超 过 预 设值 时，装置的 工作 状态 应符合4.7.7 的 要求。5.8.8 通信系 统故 障保 护试 验 装置通 电调 试，模拟 通信 端口故 障，装置 的工 作状 态应符 合 4.7.8 的要 求。6 检验规 则 检验分 为出 厂检 验、型式 试验和 现场 试验。6.1 出厂检 验 设备出 厂时应 对设 备逐件 进行检 验，对 检验 合格的 产品应 填写检 验记 录，合 格后加 封印，出具 质 量合格证 明书 和检 验报 告。检验中 若有 任何 一项 指标 不合格，则 判定 产品 质量 不合格。6.2 型式试 验 型式试 验是 对设 备进 行全 面的性 能和 质量 检查，以 验证该 产品 是否 达到 本标 准规定 的要 求。在 有 下列情况 之一 时，应进 行型 式试验：a)正常生 产中，每 三年 不少 于一次；b)当产品 生产 停产 半年 以上，再恢 复生 产；c)试制新 产品 时；d)对于定 型的 产品，当 生产 设备、制造 工艺 发生 变化，可能 影响 产品 质量 时；e)当产品 生产 停产 半年 以上，再恢 复生 产；f)当产品 的结 构，主要 原材 料或生 产工 艺有 重大 改变 时；g)国家相 关行 政管 理部 门提 出要求 时。6.3 现场试 验 现场试 验是 检验 设备 在运 输及仓 储过 程中，针对 设 备的元 器件 是否 受到 损伤，绝缘 是否 受到 破 坏，标识是 否齐 全等 开展 试验 验证。6.4 检验项 目 经生产 部调 试合 格的 产品，应按型 号、生产 批号 相同 者 划分为 一批。每 台按 检验 项 目依次 全项 检验，出厂检 验项 目、要求、检 验方法 按 照 GB/T 3859.1 的规定，检 验项 目如 表 10 所示。DB42/T 1254 2017 12 表10 试 验类 型和 试验 项 目 试验项 目 型式试 验 出厂试 验 现场试 验 变压器 试验 V V 结构质 量检 查 V V V 绝缘耐 压试 验 工频耐受电压试验 V V V 冲击耐受电压试验 V V V 电网接 入适 应性 试验 电压偏差试验 V 电压不平衡试验 V 运行性 能试 验 响应性能试验 V V 连续工作试验 V V 输出电流谐波试验 V V 直流分量试验 V V 功率因数试验 V V 转换效率试验 V 温升试验 V V 噪声试 验 V 电磁兼 容试 验 V 保护功 能试 验 直流过压保护试验 V V V 直流欠压保护试验 V V V 阀侧过压保护试验 V V V 阀侧欠压保护试验 V V V 阀侧过电流保护试验 V V V 直流过电流保护 V V V 模块超温保护试验 V V V 通信系统故障保护试验 V V V 7 标志、包装、运 输和 储存 7.1 变流变 压器 的标 志、包装、运输 和储存 7.1.1 标志 变 流变 压器 铭牌 除应 符合GB 1094.11 的规 定。7.1.2 包装、运输 及储 存 变 流变 压器 包装、运 输及储 存应 符合GB/T 10228-2015 的规 定。7.2 变流器 的标 志、包装、运 输和储 存 变 流器 的标 志、包装、运输 和储 存应 符合GB/T 3859.1 的规 定。_ DB42/T 1254 2017 13 附 录 A（资料 性附 录）逆变型 地铁 车辆 再生 制动 能量回 收装 置简 介 目前地 铁普 遍采 用交 流传 动即 VVVF（Variable Voltage and Variable Frequency）动车 组列 车，其制动 一般 为电 制动(即 再 生制动)和 空气 制动 两级。在车辆 高速 运行 时，使 用 再生制 动，当 减速 到 电制动不 起作 用时，使 用 空 气制动。列 车在 运行 过程 中，由 于站 间距 较短，列 车启动、制 动频 繁，制 动能量相 当可 观，可以 达到 牵引能 量 的 40%以上，部 分再生 制动 能量（一 般为20%80%，根据 列车 运行密度和 区间 距离 的不 同而 异）可以 被线 路上 同一 供 电区段 相邻 车辆 和本 车辅 助系统 吸收，剩余 部分 将主要被 列车 的吸 收电 阻消 耗掉或 被线 路上 的 电 阻耗 能 装置 吸收。当列 车发 车 密度较 低时，再生 能量 被其他车 辆吸 收的 概率 将大 大降低。资 料表 明，当列 车发车 间隔 大 于 10 分钟时，再 生制 动能 量被 吸收的概率 几乎 为零，此时 绝 大部分 制动 能量 将被 电阻 耗能装置 吸 收，变 成热 能 并向四 外散 发，这 不仅浪费能量，而且 也增 加了 站 内空调 通风 装置 的负 担，并使建 设费 用和 运行 费用 增加。如 能将 这部 分能 量回收再 利用，这 些问 题将 迎刃而 解。逆 变型 再生 制动 能量 回收装 置是 利用 电力 电子 变流器，将列 车制 动能 量 逆变为 交流 电能 回馈 到交流电网，供 其他 设备 再利 用。该 装置 充分 利用 了列 车再生 制动 能量，提 高了 再生能 量的 利用 率，节能效果好，并 可减 少列 车制 动电阻 的容 量；其能 量直 接回馈 到电 网，既不 要配 置储能 元件，也 不要 吸收电阻；对环 境温 度影 响小，是目 前为 止再 生制 动能 量利用 的最 佳方 案。根据 交流电 网的 电压 等级，逆变型再 生制 动能 量回 收装 置 又分 为 中 压逆 变型(10kV/20kV/35kV)、低压 逆变 型(380V)，中压 电网 容量更大、更稳 定，对于 能量 的流动 和分 配利 用更 有利。图A.1 所示 为两 种中 压逆变 型再 生制 动能 量回 收装置 主回 路示 意图。DB42/T 1254 2017 14 ACDC牵 引整 流机 组牵引整流变 压器变流变压器变流器直 流 牵 引 电 网10kV/20kV/35kV 中 压 电 网地 铁 车 辆逆变 型再生制动能量回收装置ACDC牵引整流机组牵引整流变压器变流变压器变流器直 流 牵 引 电 网10kV/20kV/35kV 中 压 电 网地 铁 车 辆逆变型再生制动能量回 收装置图A.1 中压 逆变 型再 生制 动能量 回收 装置 主回 路示 意图 图A.2 所示 为低 压逆 变型 再生制 动能 量回 收装 置主 回路示 意图。DB42/T 1254 2017 15 ACDC牵引整流机组牵引整流变压器变流变压器变流器直 流 牵 引 电 网配电变压器380V 配 电 网地 铁 车 辆10kV/20kV/35kV 中 压 电 网逆变 型再生制动 能量回收装 置 图A.2 低压 逆变 型再 生制 动能量 回收 装置 主回 路示 意图 附 录 B DB42/T 1254 2017 16（规范 性附 录）逆变型 地铁 再生 制动 能量 回收装 置测 试平 台 图B.1 所示 为逆 变型 地铁 再生制 动能 量回 收装 置电 气性能 试验 的参 考电 路。测试要 求如 下：a）整流变压器（T6）网侧额定电压为 35kV/20kV/10kV/0.38kV，通过分接头可调 节，阀侧额定电压为1180V/590V。b）模拟 牵 引直 流电 压源（P5）见附 录C。HzGQ1 T1T2T3P1 P2UT4P3T5P4Q2T6P5 说明：G 交 流电 源；Q1、Q2 开关；T1、T2、T3 电 流互 感器 P1 频 率计 P2、P4 示波 器 T4 电压 互 感器 T5 电 流传 感器 P3 功率 分析 仪 T6 整流 变 压器 P5 模 拟牵 引直 流电压源 U 被 测 装置 图 B.1 逆变 型地 铁再 生制 动能量 回收 装置 测试 平台 附 录 C DB42/T 1254 2017 17（规范 性附 录）模拟牵 引直 流电 压源 模拟牵 引直 流电 压源 为一 种模拟 地铁 直流 牵引 电网 静态和 动态 电流 电压 工况 特性的 功率 源，主要用于地 铁再 生制 动 能 量回 收装置 的试 验。典型的 模拟 牵引 直流 电压 源的功 能参 数如 表 C.1 表 C.1 模 拟牵 引直 流电 压 源功能 参数 牵引直流电压等级 1500V 750V 控制方法 PWM 整流 输入交流参数 电压 1180V 10%590V 10%频率 50Hz 10%输出直流参数 额定电压 1500V 750V 电压纹波 0.5%FS 电流纹波 0.5%FS 稳压精度 0.5%FS 稳流精度 0.5%FS 电源调整率 0.2%FS 电压解析度 1V 电流解析度 1A 功率解析度 1W 直流电压调节范围 8002000V 可自定义电压调节曲线 4001000V 可自定义电压调节曲线 过载能力 1.1 倍额定功率 可长期运行；1.2 倍 额定功率可运行 10 分钟；2 倍额定功率可运行1 分钟。限流设定 0 最大电流设定值（超过电流设定值保护，停止输出）限压设定 0 最大电压设定值（超过电压设定值保护，停止输出）保护 过压、过流、过温、短路保护 注：表格中FS表示Full scale,满量 程的意思。
