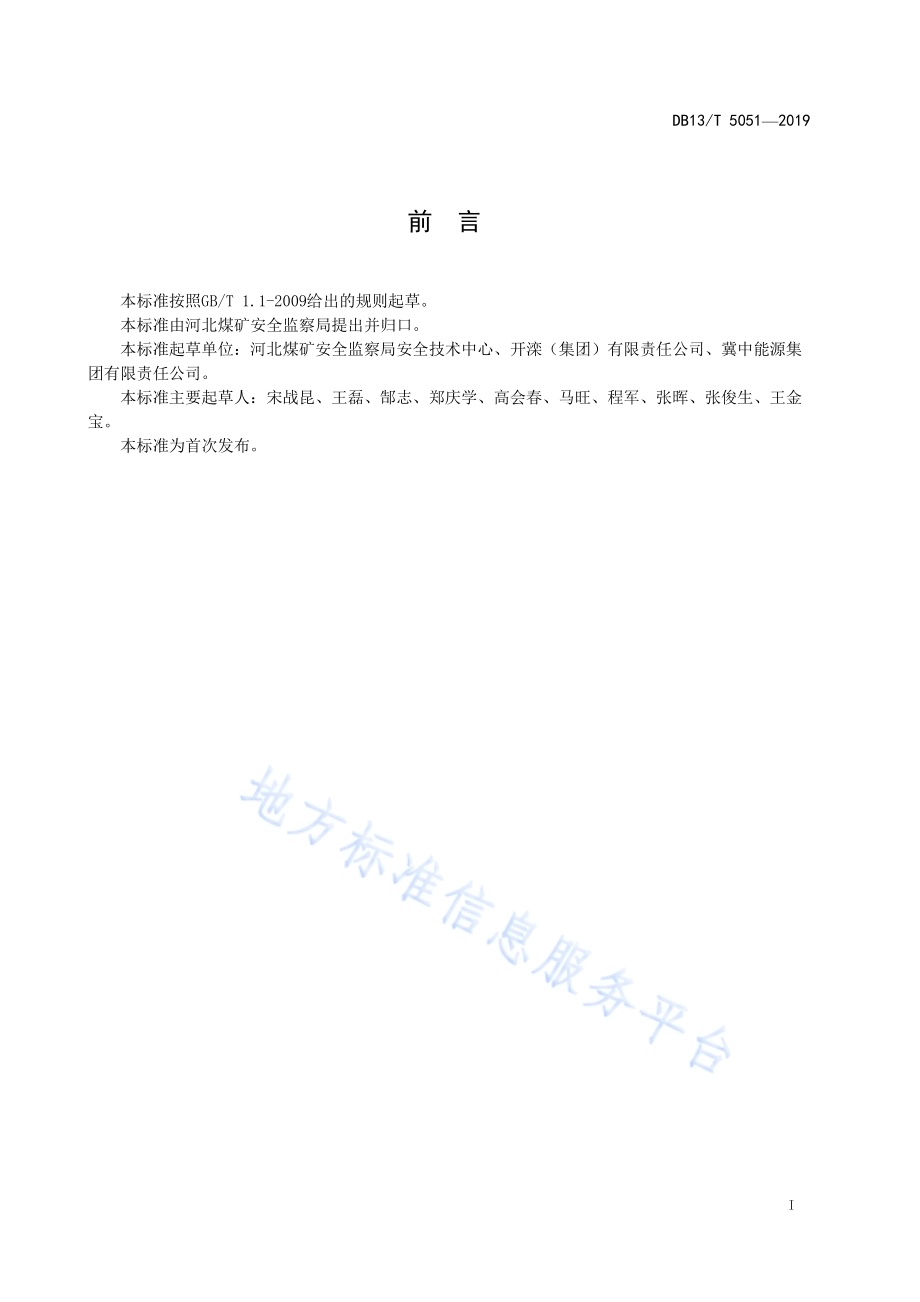

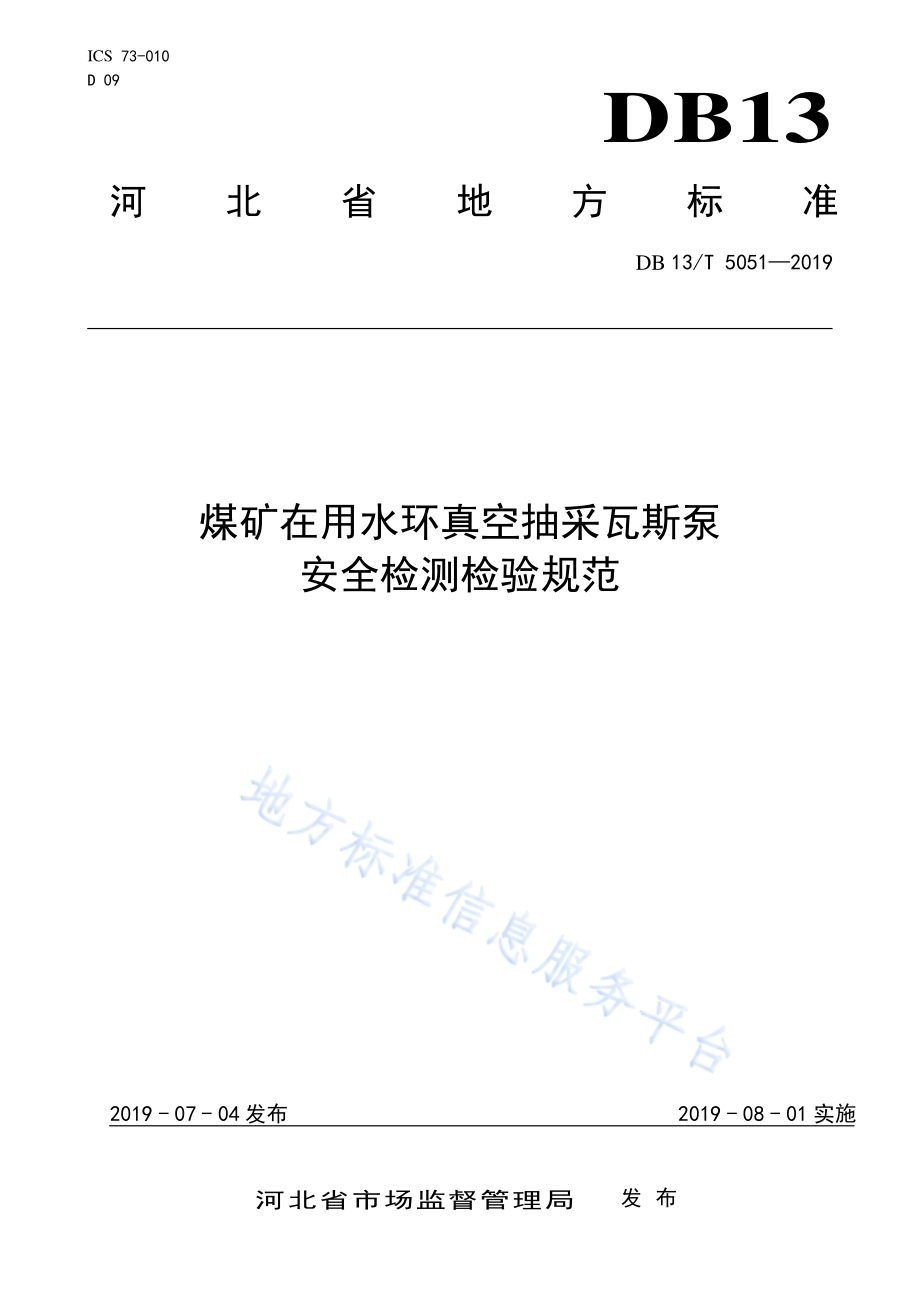

ICS 73-010 D 09 DB13 河北省地方标准 DB 13/T 50512019 煤矿在用 水环真空 抽采瓦斯 泵 安全检测 检验规范 2019-07-04 发布 2019-08-01 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5051 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由河 北煤 矿安 全监 察局提 出 并 归口。本标准 起草 单位：河 北煤 矿安全 监察 局安 全技 术中 心、开 滦（集团）有 限责 任公司、冀 中能 源 集团有限 责任 公司。本标准 主要 起草 人：宋战 昆、王 磊、郜志、郑 庆学、高会 春、马旺、程 军、张晖、张俊 生、王 金宝。本标准 为首 次发 布。DB13/T 5051 2019 1 煤 矿在用 水环真空 抽采瓦 斯泵安全 检测检 验规范 1 范围 本标准 规定 了煤 矿在 用水 环真空 抽采 瓦斯 泵安 全检 测检验 的检 验项 目及 技术 要求、现 场检 验条 件、检验方 法和 检验 规则。本标准 适用 于河 北省 范围 内煤矿 在用 水环 真空 抽采 瓦斯泵 的安 全检 测检 验。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 13929-2010 水环 真 空泵和 水环 压缩 机 试验 方法 GB/T 13930-2010 水环 真 空泵和 水环 压缩 机 气量 测定方 法 JB/T 7255-2007 水 环真 空泵和 水环 压缩 机 GB/T 29531 泵 的振 动测 量与评 价方 法 GB/T 29529 泵 的噪 声测 量与评 价方 法 GB/T 1032 三 相异 步电 动 机试验 方法 煤矿 安全 规程（2016 年版）3 术语和 定义 JB/T 7255-2007 界定 的 术 语和定 义适 用于 本文 件。为 了便于 使用，以下 重 复列 出了JB/T 7255-2007中的一 些术 语和 定义。3.1 气量 suction capacity 水环真 空泵 的气 量是 指 入 口在给 定的 真空 度下，出 口为大 气压1013.25 hPa 时，单位 时间 内通 过 泵入口的 气体 体积，单 位为m3/min。JB/T 7255-2007，定义3.1 3.2 真空度（压 力）degree of vacuum 水环真 空泵 的真 空度 是指 入口处 在真 空状 态下 气体 的稀薄 程度，用 入口 处气 体的绝 对压 力表 示，单位为hPa。JB/T 7255-2007，定义3.3 3.3 轴功率 shaft power DB13/T 5051 2019 2 轴功率 是指 泵实 际消 耗 的 功率，单位 为kW。JB/T 7255-2007，定义3.7 3.4 等温压 缩功 率 isothermal compress power 等温压 缩功 率是 指气 体温 度不变，泵 将气 体由 一定 的吸气 压力 压缩 到一 定的 出口压 力所 需的 理 论上的功 率，单位 为kW。JB/T 7255-2007，定义3.8 3.5 等温压 缩效 率 isothermal compress efficiency 气体等 温压 缩理 论功 率与 轴功率 之比，用 百分 比表 示。JB/T 7255-2007，定义3.9 4 检验项 目及 技术 要求 4.1 证件 受检的 抽采 瓦斯 泵及 其附 属装置 应具 有产 品合 格证,电气设 备和 电气 仪表 应具 有 防爆 检验 合格 证，纳入矿 用安 全标 志管 理目 录的产 品应 有矿 用产 品安 全标志 证书。4.2 工作环 境瓦 斯超 限报 警断 电功能 地面抽 采瓦 斯泵 房内 应安 设甲烷 传感 器，环境 瓦斯 浓度大 于等 于0.5%能报 警；井下 临时 瓦斯 抽采泵站下 风侧 栅栏 外应 设置 甲烷传 感器，瓦 斯浓 度大 于等于1.0%能 报警 并自 动 停机。4.3 管路 及 安全 装置 管路 布 置合 理，应 设 置检 测管道 中甲 烷浓 度、流量、压力、温度 等参 数的 仪 表装置。利 用瓦 斯时，利用瓦 斯的 系统 中应 装设 防回火、防 回流 和防 爆炸 作用的 安全 装置。4.4 吸入压 力 抽采瓦 斯泵 的吸 入压 力在 产品规 定的 范围 内。4.5 转速 转速测 量值 与额 定值 间允 许的最 大偏 差应 在3%的 范围内。4.6 振动 抽采瓦 斯泵 的振 动烈 度不 得超过GB/T 29531 中C级 的 规定值，当 泵的 中心 高大 于550 mm 时，转速 低于或等 于600 r/min 时，可 按600 r/min 1500 r/min 类别 评定 振动 级别。4.7 噪声 在运行 工况 下，抽采 瓦斯 泵的噪 声应 不超 过GB/T 29529 中C 级加6 dB（A）的 规 定值。4.8 进水温 度 DB13/T 5051 2019 3 进水温 度应 在35 以下，并以15 左右 为宜。4.9 断水保 护功 能 进水管 路上 应设 置断 水保 护装置，当 抽采 瓦斯 泵所 需的供 水中 断或 供水 量小 于安全 运行 所需 水 量时，能 自动 报警。4.10 功率 在运行 工况 下，电动 机输 出功率 不应 超过 额定 功率。4.11 电动机 接地 电阻 地面应 不大 于4，井下 不大于2。5 现场检 验条 件 5.1 测试数 据选 取 现场试 验时 应在 稳定 情况 下读取 数值，测 量3 次，检 验结果 取算 术平 均值。5.2 运转的 稳定 性 允许读 数波 动幅 度应 符合 表1的 要求。表1 最 大允 许波 动幅 度（以被测 量的 平均 值的 百分 数表示）测定量 最大允许波动幅度（%）气量 6 压力 电动机输入功率 转速 2 注：使用差压装置测量，所观 测的差压的最大允许波动幅度可定为 12%6 检验方 法 6.1 证件 检查抽 采瓦 斯泵 及附 属装 置 的相 关证件 资 料。6.2 工作环 境瓦 斯超 限报 警断 电 使用甲 烷标 准气 体进 行试 验。6.3 管路 及 安全 装置 检查 抽 采瓦 斯泵 管路 上设 置的仪 表装 置。检查 利用 瓦斯系 统中 的安 全装 置。6.4 吸入压 力 在抽采 瓦斯 泵的 入口 前，使用准 确度 等级 不低 于1.5 级的压 力测 量设 备测 试泵 的吸入 压力。DB13/T 5051 2019 4 6.5 转速 使用最 大允 许误 差不 高于 2 r/min 的转 速测 量设 备 测定抽 采瓦 斯泵 的转 速。转速测 量时，应 以相等的时 间间 隔读 出3 次的 转 速值，计算 出平 均转 速。6.6 振动 测 点应 选择 在泵 的关 键部 位，测 点一 般为 轴承 座、底座和 出口 法兰 处。并规 定轴承 座和 靠近 轴 承座的测 点作 为主 要测 点，底座和 出口 法兰 处的 测点 为辅助 测点。每 个测 点都 要在3 个互 相垂 直的 方 向，即水平、垂 直、轴 向进 行 振动测 量，在运 行工 况下 测量，每个 测点 测量3 次，取其平 均值 作为 该点 的振动值。6.7 噪声 噪声的 测量 应按 照GB/T 29529 的 规定 进行。6.8 进水温 度 使用 最 大允 许误 差 不 高于1.0 的 温度 计测 量工 作 水进水 温度。6.9 断水保 护功 能 抽采瓦 斯泵 工作 状态 下，关闭供 水管 路上 的阀 门，断水保 护装 置应 能报 警。6.10 功率测 量 6.10.1 根据传 动方 式的 不同 分为 两种：一 种是 直接 传动（泵 与电动 机直 联）；另 一种 是 间接传 动（泵与电动 机间 是通 过变 速箱 或者皮 带传 动）。6.10.2 电动机 输入 功率 应在 电 动 机的入 线端 测量，电参 数的 测量应 严格 按照 电气 作业 操作规 程 进 行。交 流 异 步电 动 机的 效 率 应按照GB/T 1032 的 方法 测 定，在 现 场无 法 对电 动 机效率 进 行 测定 的 情况下，电 动机 的效 率按 额定 效率选 取。6.10.3 交流电 动机 的输 入功 率应 使用两 瓦特 计法 或三 瓦特 计法进 行测 量。6.10.4 电动机 输出 功率 按式（1）计算。Pc=Pgr m(1)式中：Pc 电动 机输 出功 率，单位为 千瓦（kW）；Pgr 电动 机输 入功 率，单位为 千瓦（kW）；m 电 动机 效率。6.10.5 抽采瓦 斯泵 的泵 轴功 率按 式（2）计 算。Pa=Pc tr(2)式中：Pa 泵 的轴 功率，单 位为千 瓦（kW）；Pc 电 动机 输出 功率，单位为 千瓦（kW）；tr 传 动效 率，（直 接 传动时 取1.00，皮带 传动 时，取0.95；减 速机 传动 时取0.98）。DB13/T 5051 2019 5 6.11 电动机 接地 电阻 使用准 确度 等级 不低 于3 级 的接地 电阻 测试 仪进 行测 量。6.12 气量 气量的 测量 应按 照GB/T 13930 的 规定 进行。6.13 排出压 力 在水环 真空 泵出 口法 兰附 近处或 汽水 分离 器出 口法 兰附近 处，使 用准 确度 等级 不低于1.5 级的 压 力测量设 备 测 试泵 的排 出压 力。6.14 等温压 缩效 率 泵的等 温压 缩效 率按 式（3）计算(3)式中：等 温压 缩效 率；Pis 等温 压缩 功率，单 位为千 瓦（kW）。Pis 按式（4）计 算。(4)式中：p1 泵入 口处 气体 绝对 压力，单位 为兆 帕（MPa）；p2 泵出 口处 气体 绝对 压力，单位 为兆 帕（MPa）；Qst 测量 条件 下，泵入 口压力 为p1 时，吸入 状态 下的气 量，单位 为立 方米 每分钟（m3/min）。7 检验规 则 7.1 常规检 验 每年 应 进行1次 检验。7.2 非常规 检验 在有下 列情 况之 一时，应 进行非 常规 检验：a)新购置 的抽 采瓦 斯泵 投入 使用前；b)在用抽 采瓦 斯泵 大修 后投 入使用 前；c)闲置时 间超 过6 个月 以上 的抽采 瓦斯 泵投 入使 用前。_
