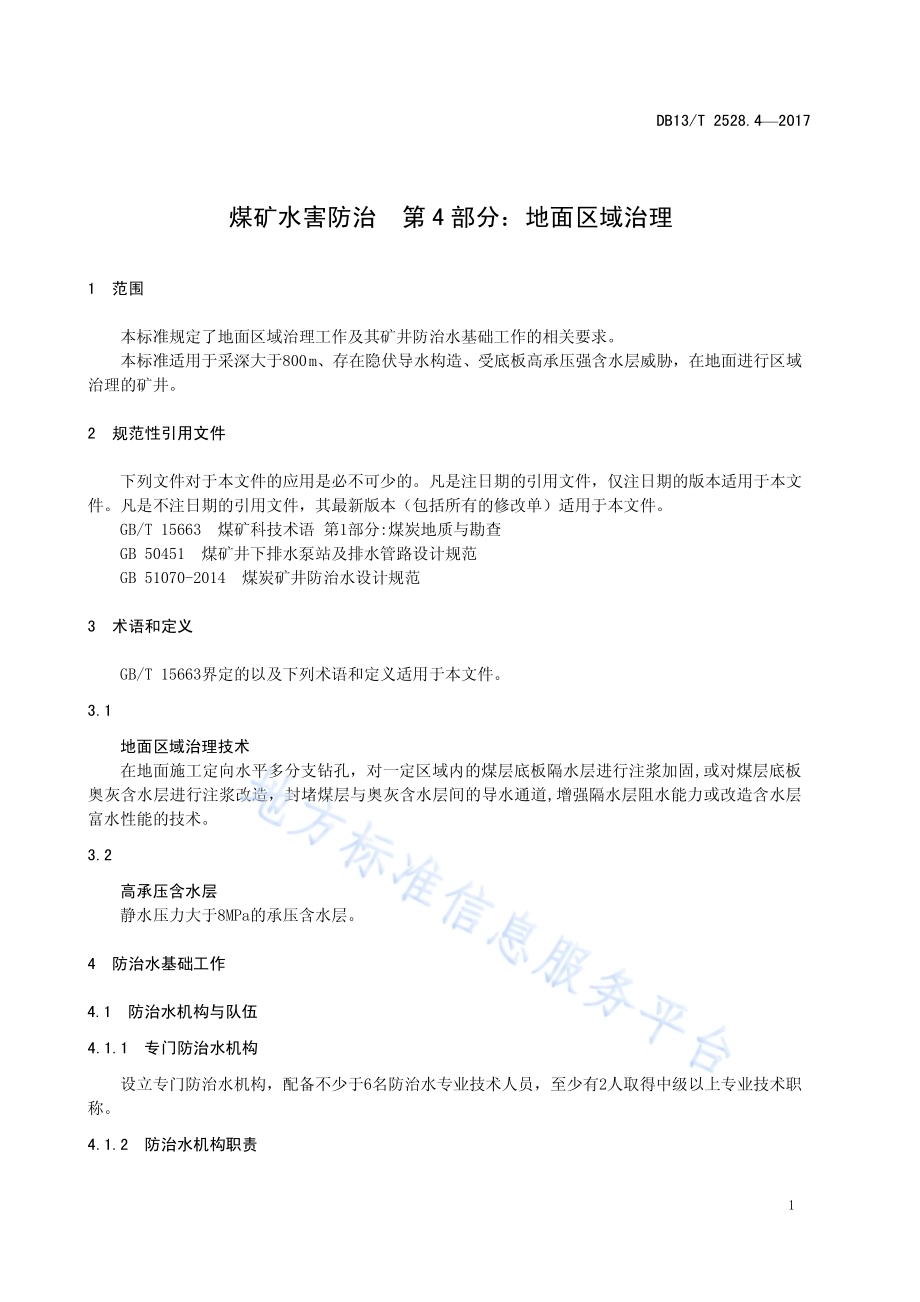

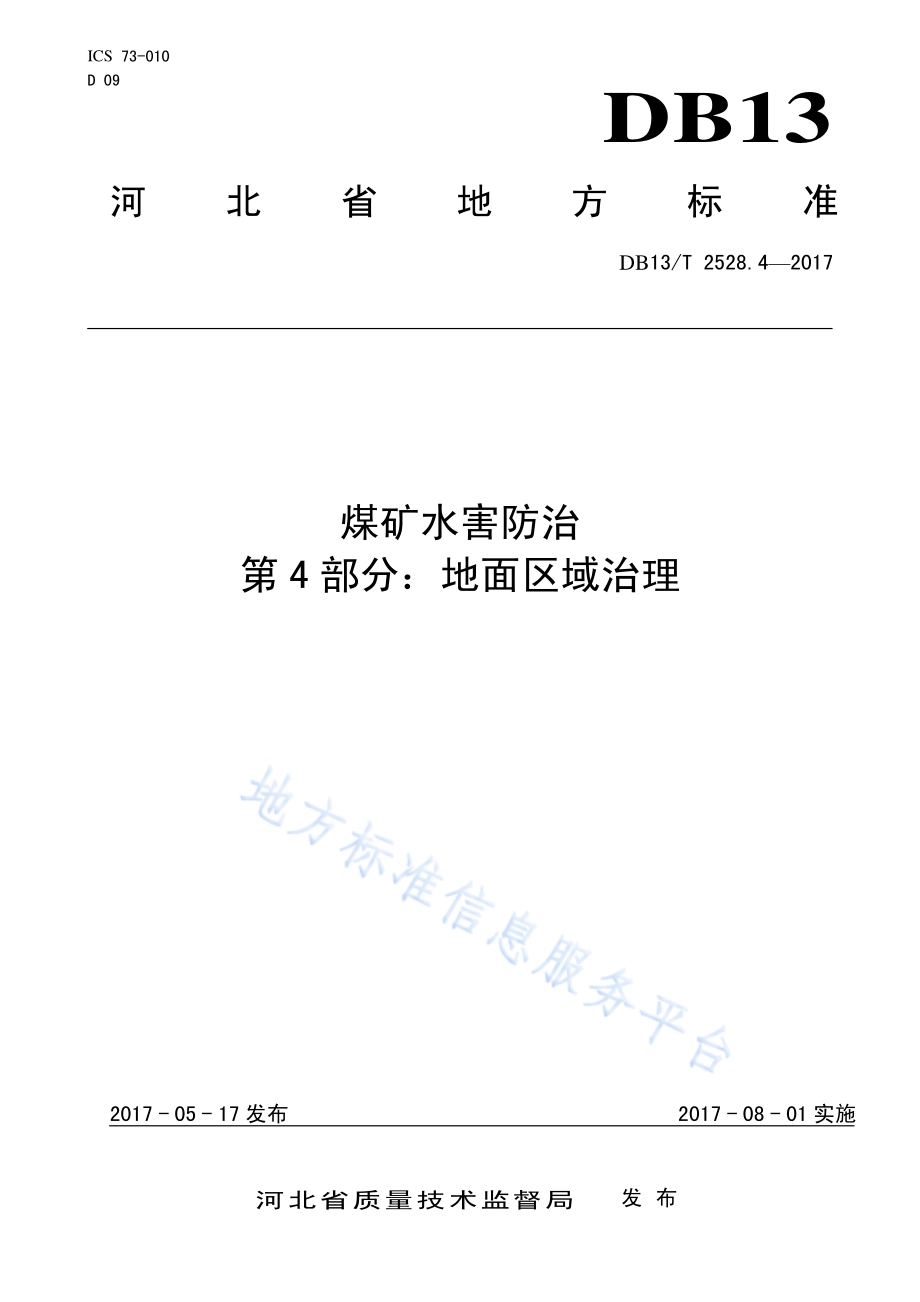

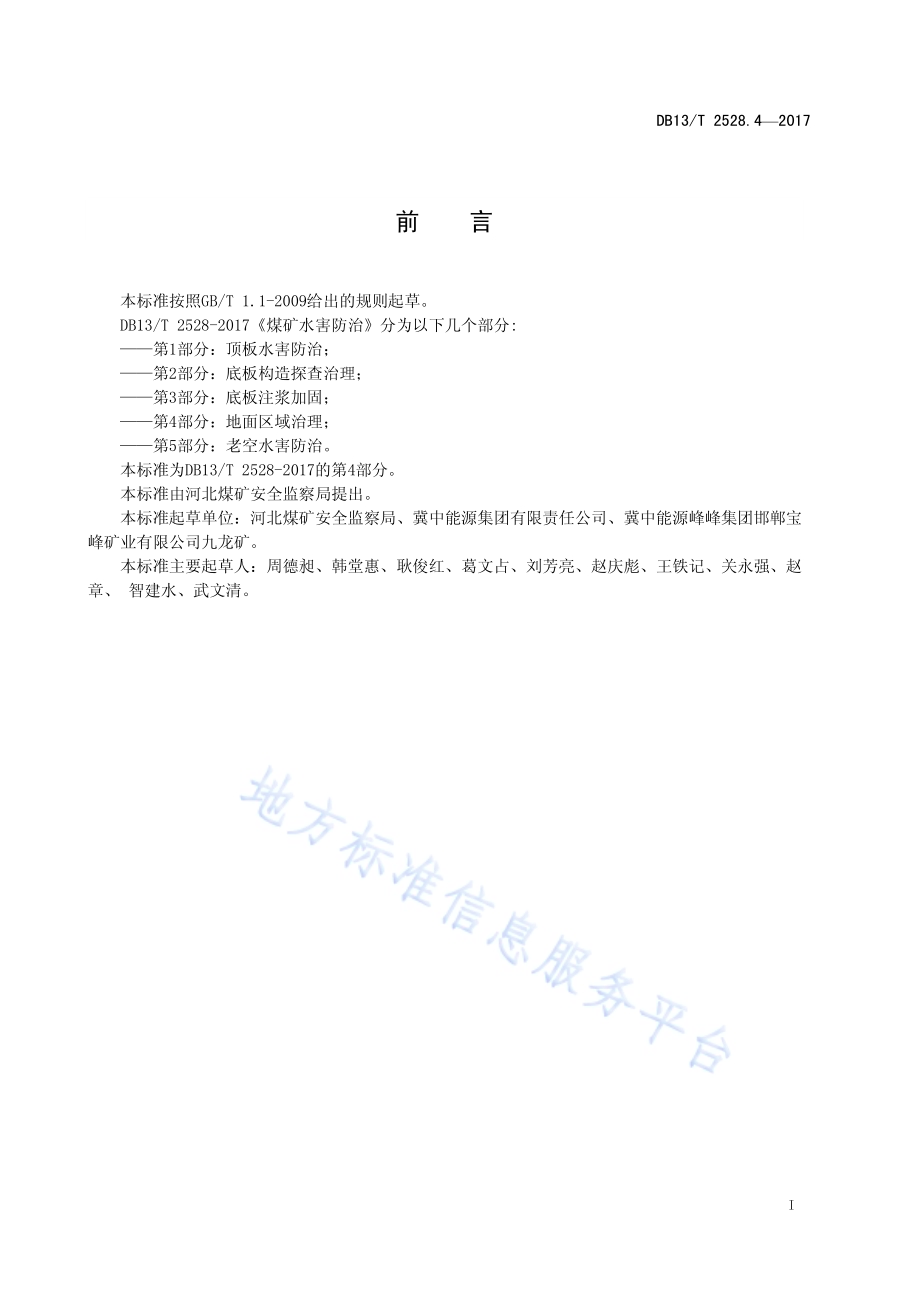

ICS 73-010 D 09 DB13 河北省地方标准 DB13/T 2528.4 2017 煤矿水害 防治 第 4 部分：地面区 域治理 2017-05-17 发布 2017-08-01 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2528.4 2017 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。DB13/T 2528-2017 煤矿 水害防 治 分为 以下 几个 部分:第1部 分：顶板 水害 防 治；第2部 分：底板 构造 探 查治理；第3部 分：底板 注浆 加 固；第4部 分：地面 区域 治 理；第5部 分：老空 水害 防 治。本标准 为DB13/T 2528-2017 的第4 部分。本标准 由河 北煤 矿安 全监 察局提 出。本标准 起草 单位：河 北煤 矿安全 监察 局、冀中 能源 集团有 限责 任公 司、冀中 能源峰 峰集 团邯 郸 宝峰矿业 有限 公司 九龙 矿。本标准 主要 起草 人：周德 昶、韩 堂惠、耿 俊红、葛 文占、刘芳 亮、赵庆 彪、王铁记、关 永强、赵章、智建 水、武文 清。DB13/T 2528.4 2017 1 煤矿水害防 治 第4 部分：地面 区域治理 1 范围 本标准 规定 了地 面区 域治 理工作 及其 矿井 防治 水基 础工作 的相 关要 求。本标准 适用 于采 深大 于800 m、存在 隐伏 导水 构造、受 底板高 承压 强含 水层 威胁，在地面 进行 区域治理的 矿井。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 15663 煤 矿科 技术 语 第1 部分:煤 炭地 质与 勘 查 GB 50451 煤矿 井下 排水 泵站及 排水 管路 设计 规范 GB 51070-2014 煤 炭矿 井 防治水 设计 规范 3 术语和 定义 GB/T 15663 界定 的以 及下 列术语 和定 义适 用于 本文 件。3.1 地面区 域治 理技 术 在 地 面施 工 定向 水平 多分支 钻 孔，对 一定 区域 内的煤 层 底板 隔水 层 进行 注浆加 固,或对 煤层 底板奥 灰 含水 层进 行注 浆改 造，封 堵煤 层与 奥灰 含水 层间 的 导水 通道,增强 隔水 层阻 水 能力 或改 造含 水层富水性 能的 技术。3.2 高承压 含水 层 静水 压 力大 于8MPa的 承压 含水层。4 防治水 基础 工作 4.1 防治水 机构 与队 伍 4.1.1 专门防 治水 机构 设立专 门防 治水 机构，配 备不少 于6 名防 治水 专业 技 术人员，至 少有2人 取得 中 级以上 专业 技术 职称。4.1.2 防治水 机构 职责 DB13/T 2528.4 2017 2 a)编制矿 井防 治水 中长 期规 划、年 度计 划及“一 矿一 策”、“一 面一 策”水害 防治措 施；b)编制防 治水 物探、钻 探工 程方案 设计、防 治水 专项 设计及 防治 水技 术安 全措 施，并 按照 上一级公司 的审 查意 见组 织实 施防治 水工 程；c)编制水 文地 质情 况分 析报 告；d)修订矿 井水 文地 质类 型划 分报告；e)编制、实施 水害 应急 预案；f)负责矿 井水 文地 质资 料的 收集、整理、分 析、归档 和编图 工作；g)负责矿 井水 情、水害 预报、水患 排查 及各 种临 时预 报工作；h)负责矿 井水 文动 态观 测工 作；i)检查、监督、指 导日 常防 治水技 术工 作等。4.1.3 专门探 放水 作业 队伍 设立专 门探 放水 作业 队伍，配备 满足 探放 水需 要的 作业人 员，并经 特种 作业 资格培 训，持证 上 岗作业。4.2 防治水 制度 4.2.1 防治水 技术 制度 建立水 害防 治技 术管 理制 度、水 害预 测预 报制 度、探放水 制度、定 期分 析制 度。4.2.2 防治水 管理 制度 建立水 害防 治岗 位责 任制、水 害隐 患排 查治 理制 度、防治水 资金 投入 制度、一 矿一策、一面 一策 制度、地面 区域 治理 管理 制度。4.2.3 应急制 度 建立重 大水 患停 产撤 人制 度、相 邻矿 井安 全预 警通 报制度、暴 雨期 间巡 视及 停产撤 人制 度。4.3 防治水 装备 和系 统 4.3.1 物探装 备 配备矿 用瞬 变电 磁仪 或其 它物探 仪器。4.3.2 井下钻 探设 备 小型矿 井至 少配 备3 台，中 型矿井 至少 配备4 台，大型 矿井至 少配 备5 台；配 备的 探放水 钻机 额定 钻距不得 小于300 m；至少 配 备1台 钻孔 测斜 装置。4.3.3 专用注 浆系 统 建立地 面注 浆站 和井 下注 浆管路，注 浆能 力满 足回 采工作 面底 板加 固、超前 注浆和 异常 区注 浆 加固处理 等要 求。4.3.4 水文监 测系 统 建立地 下水 动态 观测 系统，对矿 区内 主要 充水 含水 层水位、矿 井涌 水量、水 平（采 区）涌水 量、主要突（出）水 点涌 水量 等进行 在线 动态 监测。DB13/T 2528.4 2017 3 4.4 防治水 基础 资料 4.4.1 中长期 规划、年 度计 划 a)结合矿 井采 掘衔 接规 划，编制防 治水 中长 期规 划（5 年）；b)每年底 编制 下一 年度 防治 水计划，主要 内容 包括：年 度采掘 范围，采掘 工作 面 水害因 素分 析、治理方 案及 主要 安全 技术 措施，水害 治理 工程 量、资金等。4.4.2 预测预 报 按期开 展水 害隐 患排 查，编制并 下发 年度、月 度采 掘工作 面水 害预 测预 报。采掘过 程中 发现 水 害异常，及时 下发 临时 水情 水害预 测预 报。4.4.3 图件 按煤 矿防 治水 规定 要 求编制 防治 水必 备图 件，并编制 区域 治理 规划 图、区域治 理设 计图 和 区域治理 成果 图。4.4.4 台帐 按煤 矿防 治水 规定 要 求建立 防治 水基 础台 账，并 建立 区域 治理 台账 和物 探成果 验证 台账。4.4.5 报告 具有勘探 地 质报 告、建 井 地质报 告或 矿井 地质 报告、地 质类 型划 分报 告、水 文 地质类 型划 分报 告、区域治 理竣 工报 告和 区域 治理评 价报 告。4.4.6 资料管 理 建立地 测动 态信 息管 理系 统，及 时更 新 地 测防 治水 资料。防治 水资 料实 现档 案化管 理，做到“一面一档”，档案 资料 内容 应包括：a)工作面 掘进、回 采地 质说 明书；b)水文地 质情 况分 析报 告、专门水 文地 质情 况报 告；c)日常水 文地 质调 查、观测 及编录 成果，钻 探、物探、化探 成果 资料；d)探放水 工程 设计、施 工记 录、效 果验 证资 料、工程 总结；e)区域治 理工 程设 计、施工、效果 验证、验 收、总结 等资料；f)采后总 结。5 地面区 域治 理工 作 5.1 技术路 线 地面区 域治 理，井下 物探 佐证，有异 钻探 查验，注 浆加固 补强。5.2 补充勘 探 新水平 延伸 或采 区设 计前，具备 条件 的地 区，在地 面采用 三维 地震、瞬 变电 磁、钻 探 工 程等 水文地质勘 探手 段，查明 地质 及水文 地质 条件。5.3 水文地 质条 件分 析 DB13/T 2528.4 2017 4 结合综 合物 探和 钻探 成果，对工 作面 水文 地质 条件 进行综 合分 析，确定 主要 水害因 素，提出 水 文地质情 况分 析报 告。5.4 地面 区 域治 理工 程 5.4.1 设计要 求 a)区域治 理工 程概 况，包括 治理范 围、位置、水 文地 质条件、治理 可 行性 和 必 要性、治理 范围及达到 的目 标；a)钻孔布 置方 案，包括 地面 主孔、分支 孔、井下 观测 钻孔、检验 钻孔 的布 置；b)钻孔施 工技 术要 求，包括 固孔、水文 地质 观测、取芯 及孔斜 要求，压注 试验，加固 层位，注浆材料，注 浆参 数，加固 质量标 准，施工 安全 技术 措施；c)钻孔施 工管 理要 求，包括 现场管 理、工程 质量 控制 和管理；d)经济效 益，包括 工程 量预 计，工 程概 算，工期 及技 术经济 效益 分析。5.4.2 设计审 批 矿 总工 程师 组织 编制 设计 方案，煤矿 企业 总工 程师 审查，企业 主要 负责 人审 批。5.4.3 区域治 理质 量控 制 a)固管要 求：施工 至设 计深 度后下 入套 管，用水 泥浆 固管凝 固 72 h，扫 孔到 原孔 深下 0.3 m 0.5 m 处做 耐压 试验，并 稳定30 min；b)层位控 制：采用 随钻 测控 技术，将目 标层 位 控 制在 设计 范 围内；c)钻孔轨 迹 控 制：按 设 计坐 标控制 钻孔 轨迹，要 求钻 孔轨迹 与设 计轨 迹误 差不 超 5 m，关键 落 点误差不 超1.5 m；d)注浆参 数控 制：采用 先进 制浆工 艺，确保 浆液 质量，每小 时至 少测 一次 浆液 比重，将其 控 制在设计 范围 内；e)水泥质 量检 验：水泥 一个 批次 取1 至 2 个 水泥 样品 做 合格 性 实 验。5.4.4 区域治 理技 术管 理 a)布孔方 式：采 用主 孔和 分 支水平 孔方 式，分 支水 平 孔呈“带”或“羽”状布 置，与裂 隙和 构造发育 方向 垂直 或斜 交，分支水 平孔 间 距 应根 据实 测浆液 扩散 半径 来考 虑，一般 按40 m 60 m 考虑，一 个主 孔 原 则上 应布置 多个 分支 孔，遇特 殊或导 水构 造发 育地 段时，加密 孔间 距；b)层位选 择：选择 奥陶 系 灰 岩含水 层 顶 部或 其它 可注 性含水 层，作为 注浆 目标 层；c)岩屑鉴定：进入 基岩 后，每1 m 捞1 包砂 样至 终孔，并做 好鉴 定，建立 地层 剖面；d)井深控 制：核对 钻具 长度 和井深，每 打完 一 根 钻杆 和起钻 前必 须校 对井 深，井深误 差不 得 超过0.1 m；e)水文观 测：钻进 过程 中，做好简 易水 文观 测记 录工 作；f)注浆起 始标 准：钻进 过程 中达到 设计 漏失 量 后 开始 注浆，根据 压水 量及 注水 水压，确定 注 浆参数；g)注浆结 束标 准：注浆 泵吸入 量达 到 35 L/min 以下且 注浆孔 孔口 压力 达到 设计 压力，并 稳 定30 min，即可 结束 单孔 注浆。注浆封 闭后，扫孔 到原 孔 深下0.3 m 0.5 m 处 做耐 压试验，并稳定30 min，否 则重 新注 浆加 固，直 至达 到设 计要 求。5.4.5 区域治 理工程 验收 DB13/T 2528.4 2017 5 区域治 理工 程 结 束后，施 工单位 提交 竣工 报告，由 煤矿企 业总 工程 师组 织验 收。5.4.6 区域治 理效果 评价 区域治 理工 程竣 工验 收后，经井下 钻 探、物探 等综 合 验证，确 认达 到治 理要 求，由 煤矿 企业 总工程师组 织评 审。5.5 掘进超 前探 测 5.5.1 经过区 域治 理 的 工作 面 掘进前 要进 行超 前物 探佐 证 查异，物 探超 前距 大于30 m，进一 步验 证地 面注 浆 改造加 固效 果，未发现物 探异 常的 可正 常掘 进；发现 物探 异常 时采 用 钻探验 证，进 行补 强注 浆 加固治 理，直 至水 患消 除。5.5.2 区域治 理未 覆盖 的区 域 掘进前 按规 程要 求进 行超 前钻探 和物 探，超前 钻孔 平距不 大于150 m，并对 关 键钻孔 进行 测斜。5.6 采前验 证及 补强 注浆 5.6.1 工作面 采前 要进 行不 少 于2 种以 上的 物探 验证，对物 探异常 区要 进行 钻探 验证，确定 的异 常地段进行 补强 注浆 加固，直 至符合 要求。5.6.2 注浆终 压不 得小 于静 水压 力值 的 1.5 倍，若静 水压 力大 于 10 MPa，注浆 终压 应高于 静水 压 力2 MPa 以 上，终 孔 吸浆 量不 得大 于 35 L/min。5.7 安全防 护 矿井防 隔水 煤（岩）柱、排水系 统、抗灾 排水 系统、防水 闸门、防 水闸 墙、应急救 援等 安全 防 护措施，应符 合 煤矿 安全 规程、煤矿 防治 水规 定的 相关 要求。矿井排 水系 统的 建立 还应 符合GB 51070-2014 及GB 50451 的 有关 规定。防水闸 门、防水 闸墙 及潜 水泵强 排系 统的 建立 还应 符合GB 51070-2014 的有 关 规定。_
