煤矿水害防治 第2部分：底板构造探查治理DB13／T 2528.2-2017.pdf

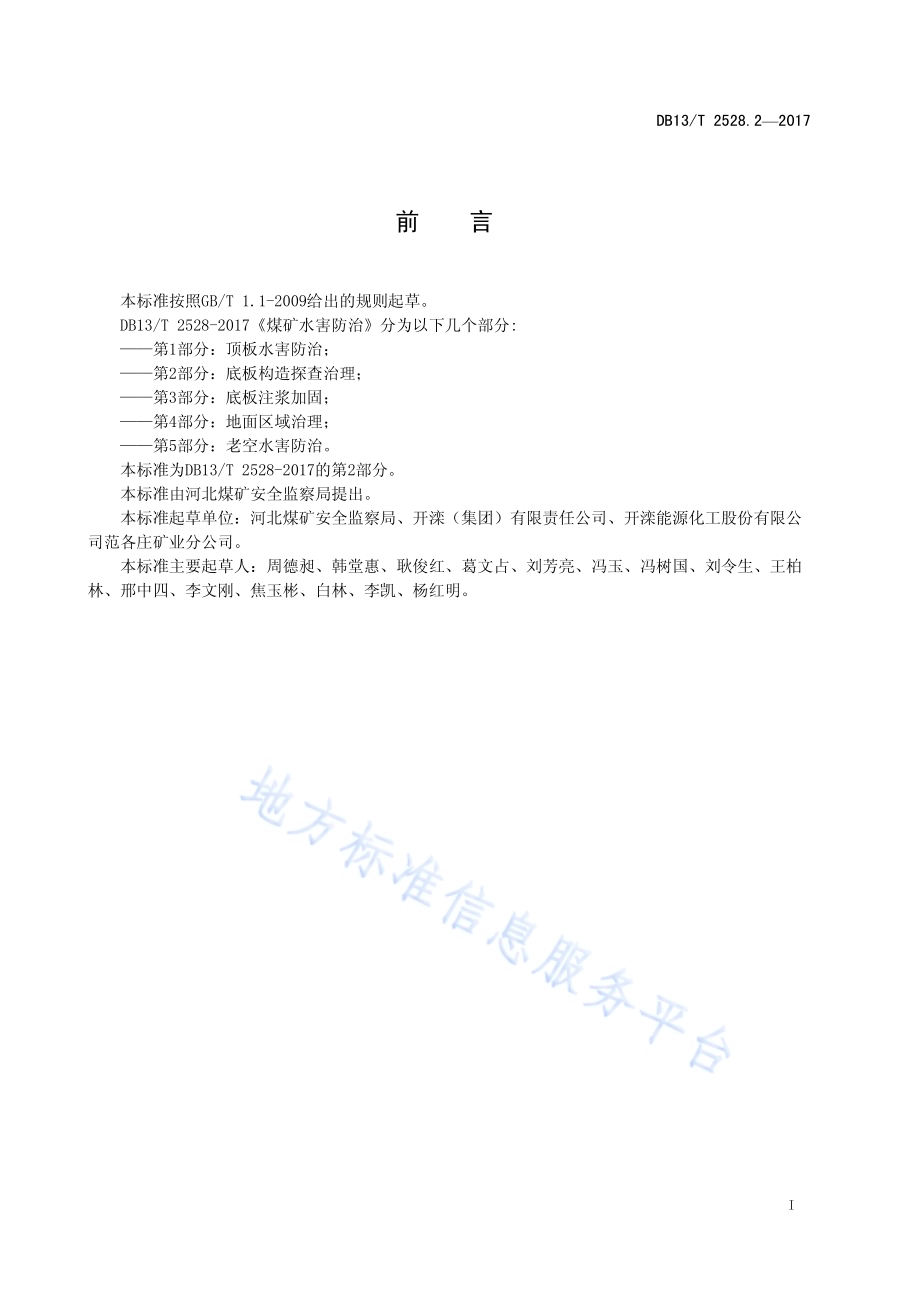

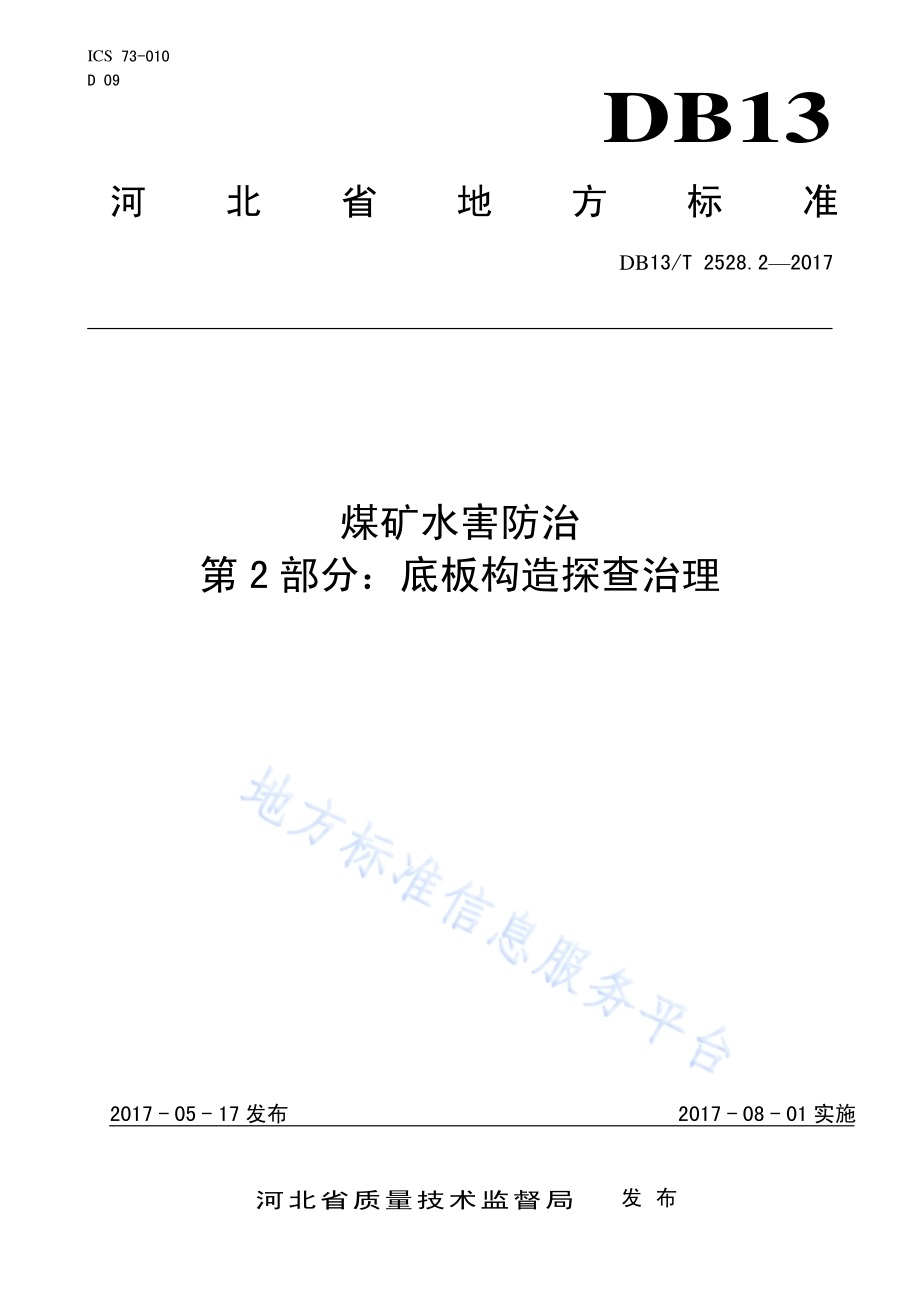

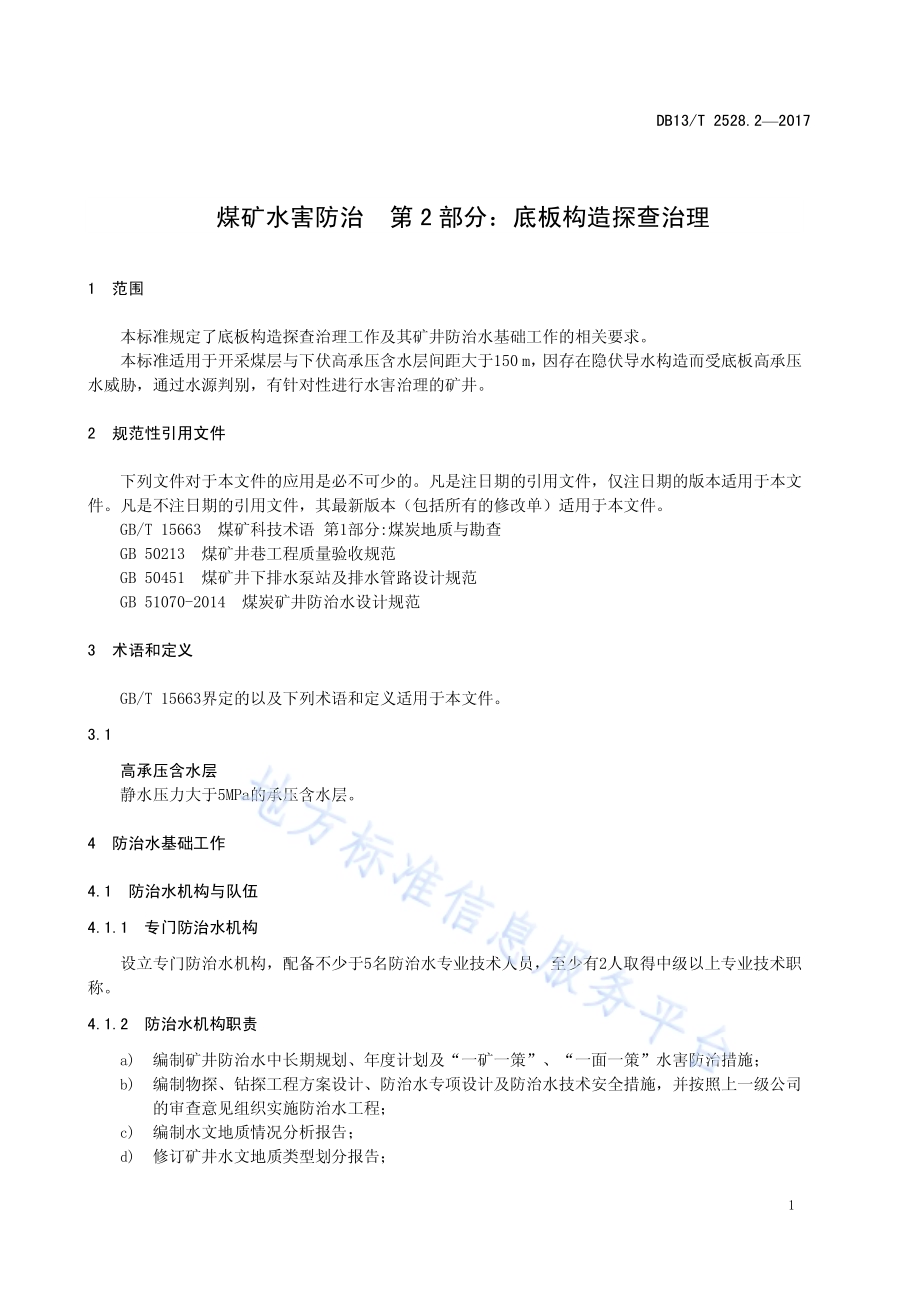

ICS 73-010 D 09 DB13 河北省地方标准 DB13/T 2528.2 2017 煤矿水害 防治 第2 部分：底板构 造探查治 理 2017-05-17 发布 2017-08-01 实施 河 北 省 质 量 技 术 监 督 局 发布 DB13/T 2528.2 2017 I 前 言 本标准 按照GB/T 1.1-2009给出的 规则 起草。DB13/T 2528-2017 煤矿 水害防 治 分为 以下 几个 部分:第1部 分：顶板 水害 防 治；第2部 分：底板 构造 探 查治理；第3部 分：底板 注浆 加 固；第4部 分：地面 区域 治 理；第5部 分：老空 水害 防 治。本标准 为DB13/T 2528-2017 的第2 部分。本标准 由河 北煤 矿安 全监 察局提 出。本标准 起草 单位：河 北煤 矿安全 监察 局、开滦（集 团）有 限责 任公 司、开滦 能源化 工股 份有 限 公司范各 庄矿 业分 公司。本标准 主要 起草 人：周德 昶、韩 堂惠、耿 俊红、葛 文占、刘芳 亮、冯玉、冯 树国、刘令 生、王 柏林、邢 中四、李 文刚、焦 玉彬、白林、李 凯、杨红 明。DB13/T 2528.2 2017 1 煤矿水害防治 第2 部分：底 板构造探 查治理 1 范围 本标准 规定 了底 板构 造探 查治理 工作 及其 矿井 防治 水基础 工作 的相 关要 求。本标准 适用 于开 采煤 层与 下伏高 承压 含水 层间 距大 于150 m，因 存在 隐伏 导水 构造而 受底 板高 承压水威胁，通 过水 源判 别，有针对 性进 行水 害治 理的 矿井。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 15663 煤 矿科 技术 语 第1 部分:煤 炭地 质与 勘 查 GB 50213 煤矿 井巷 工程 质量验 收规 范 GB 50451 煤矿 井下 排水 泵站及 排水 管路 设计 规范 GB 51070-2014 煤 炭矿 井 防治水 设计 规范 3 术语和 定义 GB/T 15663 界定 的以 及 下 列术语 和定 义适 用于 本文 件。3.1 高承压 含水 层 静水 压 力大 于5MPa的 承压 含水层。4 防治水 基础 工作 4.1 防治水 机构 与队 伍 4.1.1 专门防 治水 机构 设立专 门防 治水 机构，配 备不少 于5 名防 治水 专业 技 术人员，至 少有2人 取得 中 级以上 专业 技术 职称。4.1.2 防治水 机构 职责 a)编制矿 井防 治水 中长 期规 划、年 度计 划及“一 矿一 策”、“一 面一 策”水害 防治措 施；b)编制物 探、钻探 工程 方案 设计、防治 水专 项设 计及 防治水 技术 安全 措施，并 按照 上 一级 公司的审查 意见 组织 实施 防治 水工程；c)编制水 文地 质情 况分 析报 告；d)修订矿 井水 文地 质类 型划 分报告；DB13/T 2528.2 2017 2 e)编制、实施 水害 应急 预案；f)负责矿 井水 文地 质 资 料的 收集、整理、分 析、归档 和编图 工作；g)负责矿 井水 情、水害 预报、水患 排查 及各 种临 时预 报工作；h)负责矿 井水 文动 态观 测工 作；i)检查、监督、指 导日 常防 治水技 术工 作等。4.1.3 专门探 放水 作业 队伍 设立专 门探 放水 作业 队伍，配备 至少1名 防治 水专 业 技术人 员，配备 满足 探放 水需要 的作 业人 员，并经特 种作 业资 格培 训，持证上 岗作 业。4.1.4 专门物 探作 业队 伍 设立专 门物 探作 业队 伍，配备至 少1 名物 探专 业技 术 人员，配备 不少 于3 名专 兼 职物探 作业 人员。4.2 防治水 制度 4.2.1 防治水 技术 制度 建立水 害防 治技 术管 理制 度、水 害预 测预 报制 度、探放水 制度、定 期分 析制 度。4.2.2 防治水 管理 制度 建立水 害防 治岗 位责 任制、水害 隐患 排查 治理 制度、防治 水资 金投 入制 度、“一矿 一策、一 面 一策”制 度、钻探 施工 管理 制度及 验收 制度、物 探管 理制度、水 质化 验分 析管 理制度。4.2.3 应急制 度 建立重 大水 患停 产撤 人制 度、相 邻矿 井安 全预 警通 报制度、暴 雨期 间巡 视及 停产撤 人制 度。4.3 防治水 装备 和系 统 4.3.1 物探装 备 配备矿 用瞬 变电 磁仪 或其 它物探 仪器。4.3.2 钻探设 备 小型矿 井至 少配 备3 台，中 型矿井 至少 配备4 台，大型 矿井至 少配 备5 台；配 备的 探放水 钻机 额定 钻距不得 小于150 m。配备 至 少1台 钻孔 测斜 装置，有 条 件矿井 同时 配备 钻孔 窥视 仪或煤 矿井 下钻 孔测 井分析仪。4.3.3 化探设 备 建立矿 井水 化学 实验 室，配备水 质快 速分 析检 测仪 器，实 现 2h 内检 测出 至少8 种主 要特 征离 子 含量。4.3.4 水文监 测系 统 建立地 下水 动态 观测 系统，对井 田内 主要 充水 含水 层水位、矿 井涌 水量、水 平（采 区）涌水 量、主要突（出）水 点涌 水量 等进行 全方 位的 在线 动态 监测。4.4 防治水 基础 资料 DB13/T 2528.2 2017 3 4.4.1 中长期 规划、年 度计 划 a)结合矿 井采 掘衔 接规 划，编制本 单位 的防 治水 中长 期规划（5 年）；b)每年底 编制 下一 年度 防治 水计划，主要 内容 包括：年 度采掘 范围 内采 掘工 作面 水害因 素分 析、治理方 案及 主要 安全 技术 措施，水害 治理 工程 量、资金等。4.4.2 图件 按照 煤矿 防治 水规 定 要求编 制防 治水 图件。4.4.3 台帐 按照 煤矿 防治 水规 定 要求建 立防 治水 基础 台账。4.4.4 报告 具有勘 探地 质报 告、建 井 地质报 告或 矿井 地质 报告、地 质类 型划 分报 告、水 文 地质类 型划 分报 告。4.4.5 资料管 理 建立地 测信 息动 态管 理系 统，及 时更 新地 测防 治水 资料。防治 水资 料实 现档 案化管 理，做到“一面一档”。档案 资料 内容 应包括：a)工作面 设计、掘 进、回采 地质说 明书；b)水文地 质情 况分 析报 告,专 门水文 地质 情况 报告；c)日常水 文地 质调 查、观测 及编录 成果，钻 探、物探、化探 成果 资料；d)工作面 水文 地质 图；e)探放水 工程 设计、施 工记 录、效 果验 证资 料、竣工 报告；f)采后总 结。4.5 预测预 报 按期开 展水 害隐 患排 查，编制并 下发 年度、月 度采 掘工作 面水 害预 测预 报。发现水 害异 常，及 时下发临 时水 情水 害预 测预 报。4.6 矿井涌 水水 质动 态监 测 井下出 现新 突水 点或 新施 工钻孔 出现 涌水 后，应及 时取样 化验，分 析对 比，判断水 源；主要 突 水点至少 每季 度取 样分 析一 次，化 验结 果录 入水 质资 料参数 数据 库。5 底板构 造探 查治 理 5.1 技术路 线 综合勘 查、条件 分区、快 速确源、分 类治 理。5.2 补充勘 探 新 水平 延伸 或采 区设 计前，具备 条件 的地 区，采用地 面三 维地 震、瞬变 电磁、钻探 等综 合探 测 手段，查 明地 质及 水文 地质 条件。DB13/T 2528.2 2017 4 5.3 矿井水 文地 质条 件分 析 开展水 文地 质条 件分 析，分析可 能存 在水 害隐 患，编制水 文地 质情 况分 析报 告和专 门水 文地 质 情况报告。5.4 水文地 质条 件复 杂区 域探 查 5.4.1 条件分 区 根据构 造复 杂程 度、奥灰 岩溶发 育情 况、地质 及区 域水文 地质 条件，对 井田 进行水 文地 质条 件 综合分区，划 分为 极复 杂区、复杂 区、中等 区、简单 区，并 采取 有针 对性 的防 治水措 施。5.4.2 探查方 案 水文地 质条 件极 复杂 区、复杂区 域施 工前，应 编制 探查方 案，由矿 井总 工程 师组织 会审，报 煤 矿企业总 工程 师审 批。中等 区、简 单区 应做 好物 探超 前探查 工作，对 物探 异常 区进行 钻探 验证。5.4.3 探查要 求 a)采用钻 探为 主，物探、化 探相结 合方 式进 行超 前探 测；b)钻探设 计终 孔层 位应 选择 开采煤 层底 板下 部满 足安 全隔水 层厚 度的 适当 层位，利用 突水 系 数反算安 全隔 水层 厚度 作为 设计钻 孔终 孔深 度，满足 煤矿 防治 水规 定 对突 水系数 的相 关 要求；c)严禁在 煤层 内通 过钻 探手 段探查 物探 水文 异常 区；d)同一钻 孔穿 过两 个及 以上 含水层 时，应对 上一 个含 水层进 行封 堵，并且 在不 同含水 层分 别 取样，进 行水 质分 析；e)施工钻 孔时，应 对涌 水量、水压、水 质、水温 进行 监测，发现 底板 高承 压水 特征时 应及 时 停钻，采 取相 应措 施。5.4.4 水文动 态观 测分 析 掘进工 程施 工完 毕后，应 开展水 文动 态观 测分 析，利用预 留的 观测 孔和 区域 内其它 观测 孔进 行 放水试验，查 明区 域内 钻孔 和涌水 点水 位、水质、水 温等主 要水 文要 素变 化趋 势，确 定回 采影 响范 围 内主要充 水含 水层 的富 水性 和连通 情况。5.4.5 水文地 质条 件分 析评 价 综合钻 探、物探、化 探、放水试 验等 成果，判 断中 间含水 层是 否存 在底 板高 承压水 补给。有 补 给时，应 加密 探查，查 明底 板高承 压水 补给 位置 和性 质，提 交工 作面 开采 水文 地质条 件分 析评 价报 告，制定针 对性 防治 水措 施，报煤矿 企业 总工 程师 审批。5.4.6 采中监 测预 警 回采前 封闭 回采 影响 范围 内探查 孔，有条 件的 在适 当位 置 留设 观测 孔，监测 工作面 回采 期间 含 水层水位、水 质、水温 变化 情况。发现 有底 板高 承压 水参与 时，立即 停采，采 取相应 措施。5.4.7 探查资 料整理 探查工 程各 阶段 资料 要做 好归纳 总结 并存 档。5.5 综 合防 治 DB13/T 2528.2 2017 5 5.5.1 超前探 测 生产水 平大 巷每 施 工 500 m 1000 m，施工 一组 井下 水 文地质 钻孔，间 接控 制与 底板高 承压 含水 层距离，同时 观测 含水 层的 水位、水质、水 温等，并 留设观 测孔。5.5.2 注浆治 理 a)对导含 水构 造进 行注 浆堵 水治理 的，应编 制方 案设 计，按 规定 审批，注 浆完 成后应 进行 效 果验证，并符 合有 关规 定；b)采用注 浆堵 水措 施的 井巷 和硐室 的掘 进漏 水量 符合 现行国 家标准 GB 50213 的 有关规 定；c)出现大 于 60 m3/h 突 水点 时，应查 明突 水区 域水 文地 质条件，必 要时 进行 注浆 加固治 理；d)注浆终 压应 根据 水压 和水 文地质 条件 选择 确定，不 宜小于 水压 的1.5 倍，并 不应引 起井 巷 支护结构 和围 岩破 裂变 形；e)对查明 的导水 岩 溶陷 落柱，制定 注浆 治理 方案，经 矿井总 工程 师审 定后 报煤 矿企业 总工 程 师审批。5.5.3 工作面 排水 a)根据采 掘工 作面 地质 说明 书或（专 门）水 文地 质情 况 分析报 告编 制排 水设 计，包括排 水管 路、水泵、供电、水 窝（仓）等内容；b)按照排 水设 计建 立排 水系 统，由 采掘 开技 术负 责人 组织相 关人 员验 收。5.6 效果验 证 各项防 治水 工程 必须 进行 效果验 证，验证 标准 符合 有关规 定要 求。5.7 安全防 护 矿井防 隔水 煤（岩）柱、排水系 统、防水 闸门、防 水闸墙、矿 井抗 灾排 水系 统、应 急救 援等，应符合 煤矿 安全 规程 煤矿防 治水 规定 的 相关 要求。矿井排 水系 统还 应符 合GB 51070-2014 及GB 50451 的 有关规 定。防水闸 门、防水 闸墙 及矿 井抗灾 排水 系统 的建 立还 应符合GB 51070-2014 的 有 关规定。_
