农用机井智能计量设施规范 第1部分：安装DB11／T 1468.1-2017.pdf

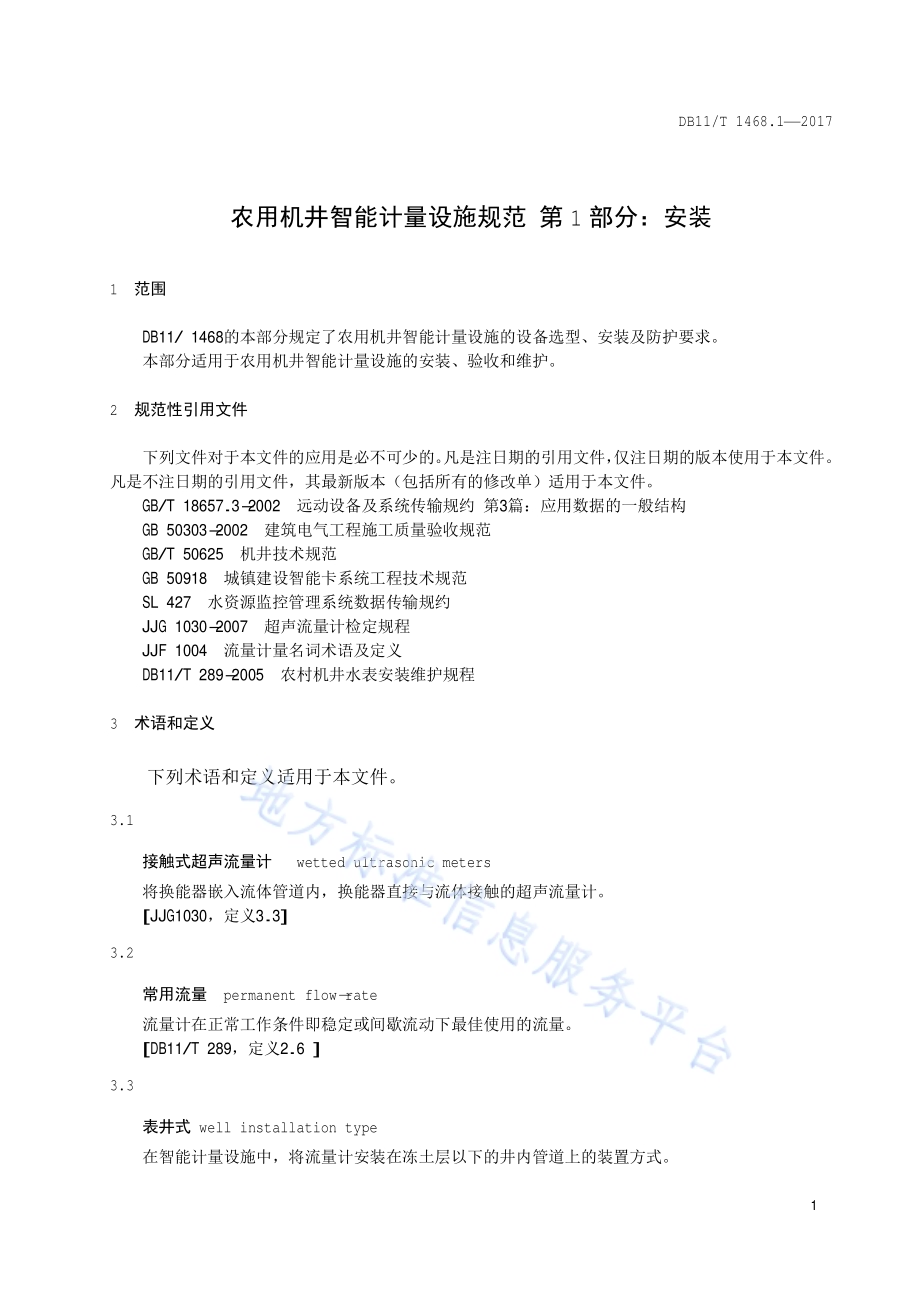

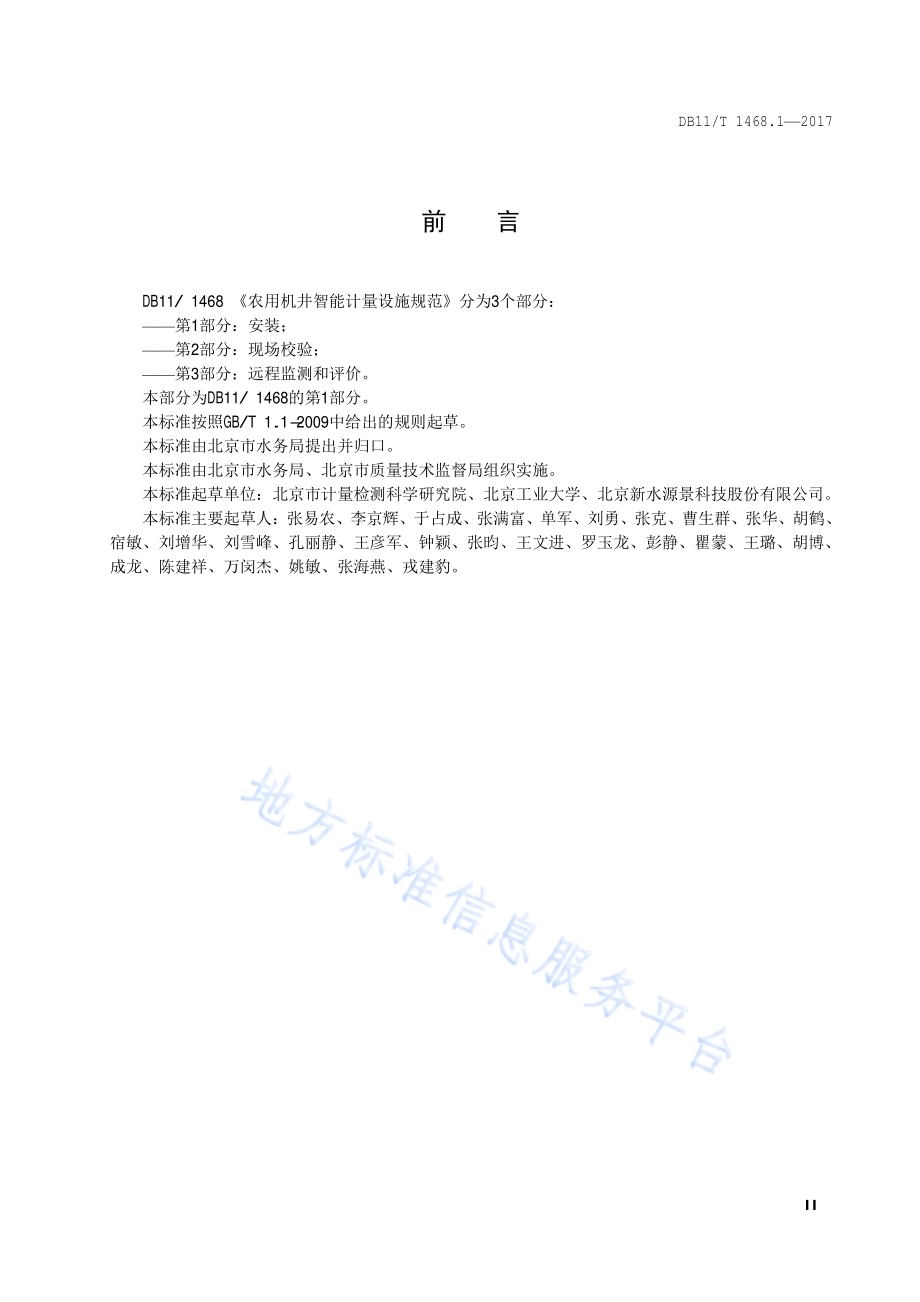

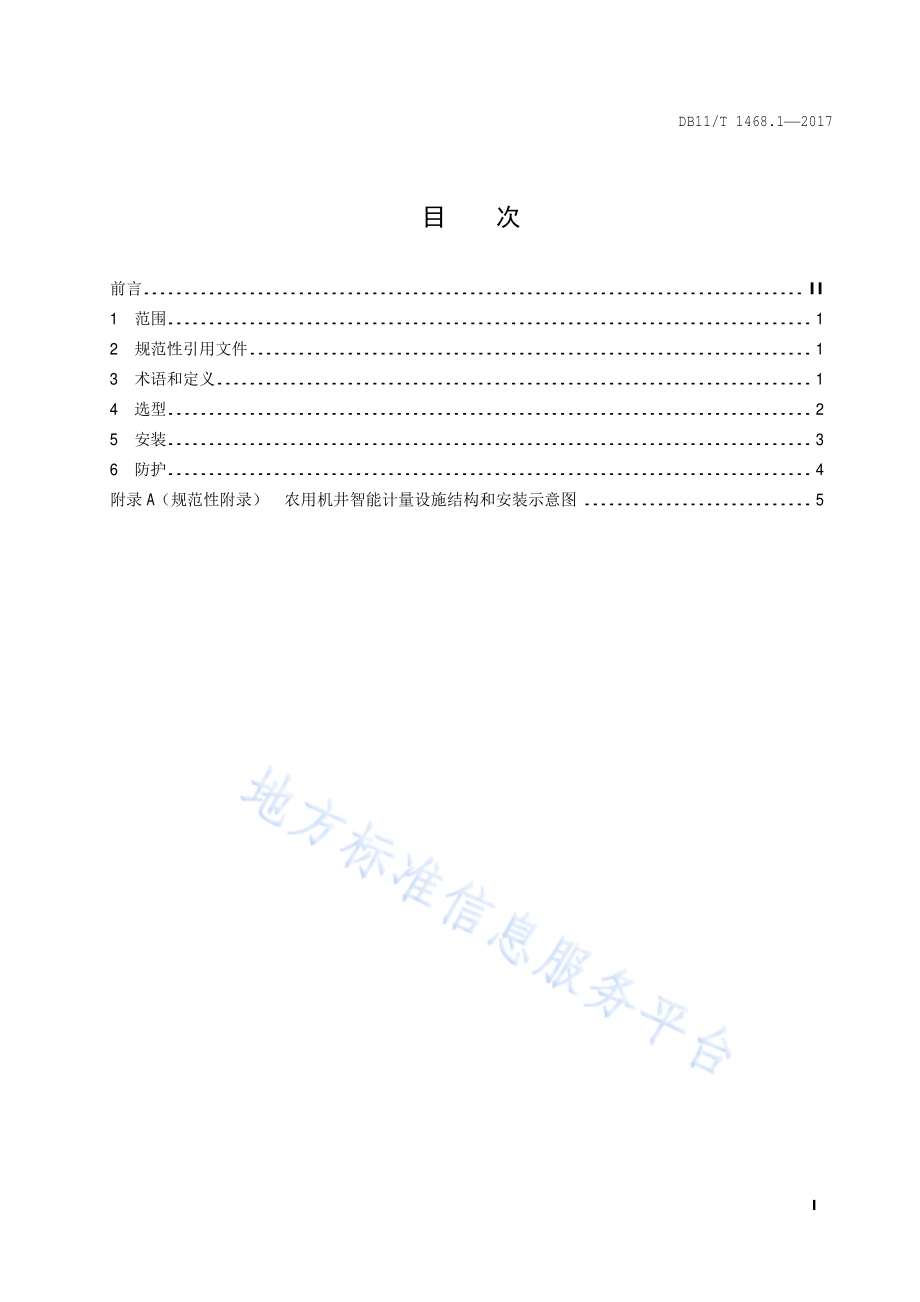

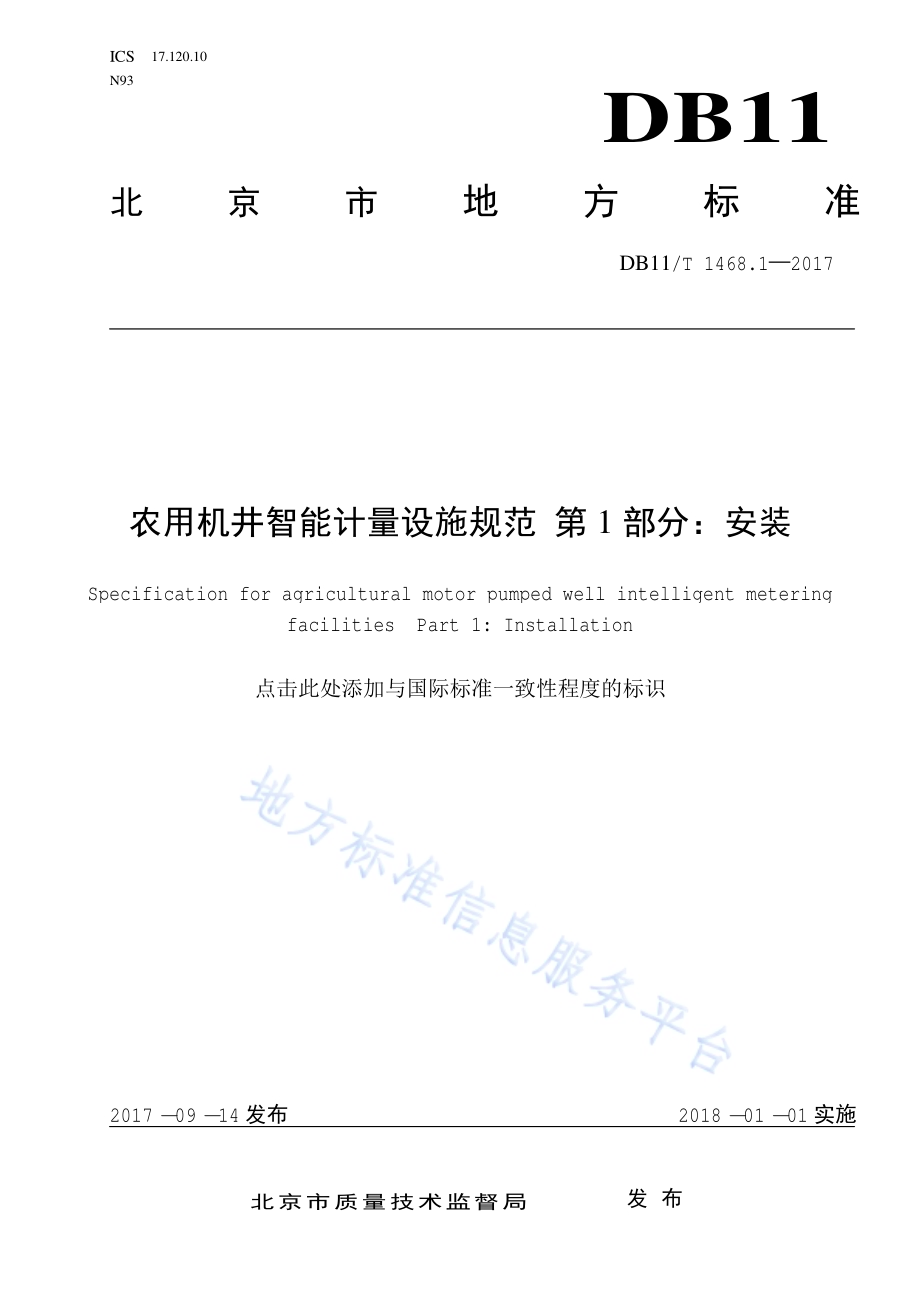

ICS 17.120.10 N93 DB11 北京市 地方标准 DB11/T 1468.1 2017 农用机井智能计量设施规范 第 1部分：安装 Specification for agricultural motor pumped well intelligent metering facilities Part 1:Installation 点击此处添加与国际标准一致性程度的标识 2017-09-14发布 2018-01-01实施 北京市质量技术监督局 发布 DB11/T 1468.1 2017 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 选型.2 5 安装.3 6 防护.4 附录 A（规范性附录）农用机井智能计量设施结构和安装示意图.5 DB11/T 1468.1 2017 II 前 言 DB11/1468 农用机井智能计量设施规范分为 3个部分：第 1部分：安装；第 2部分：现场校验；第 3部分：远程监测和评价。本部分为 DB11/1468的第 1部分。本标准按照 GB/T 1.1-2009中给出的规则起草。本标准由北京市水务局提出并归口。本标准由北京市水务局、北京市 质 量 技 术监 督 局 组织实 施。本标准起草 单位：北京市计量 检 测 科学研究院、北京 工业大学、北京 新 水 源景科技股份有限公司。本标准 主要 起草 人：张易 农、李 京 辉、于占成、张满富、单军、刘勇、张克、曹生群、张华、胡鹤、宿敏、刘增华、刘雪峰、孔丽静、王彦军、钟颖、张昀、王 文 进、罗玉龙、彭静、瞿蒙、王璐、胡博、成龙、陈建祥、万闵杰、姚敏、张海燕、戎建豹。DB11/T 1468.1 2017 1 农用机井智能计量设施规范 第 1部分：安装 1 范围 DB11/1468的本部分规定 了 农用机井智能计量设施的设 备 选型、安装 及 防护 要求。本部分 适 用 于 农用机井智能计量设施的安装、验 收 和 维 护。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必 不可少 的。凡 是 注日期 的引用文件，仅注日期 的 版 本 使 用 于 本文件。凡 是 不注日期 的引用文件，其最 新 版 本（包括所 有 的 修改 单）适 用 于 本文件。GB/T 18657.3-2002 远 动 设 备及 系统传输 规 约 第 3篇：应 用 数据 的一 般 结构 GB 50303-2002 建 筑电气 工 程施 工质 量验 收 规范 GB/T 50625 机井 技 术规范 GB 50918 城镇 建 设智能 卡系统 工 程 技 术规范 SL 427 水 资 源 监 控管理系统数据传输 规 约 JJG 1030-2007 超声流 量计 检 定规程 JJF 1004 流 量计量 名词 术语 及 定义 DB11/T 289-2005 农 村 机井水 表 安装 维 护规程 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 接触式超声流量计 wetted ultrasonic meters 将换 能 器嵌入流体管道内，换 能 器直接 与 流体接触 的 超声流 量计。JJG1030，定义 3.3 3.2 常用流量 permanent flow-rate 流 量计 在正常 工 作条 件 即稳 定 或间歇流动 下 最佳使 用的 流 量。DB11/T 289，定义 2.6 3.3 表井式 well installation type 在 智能计量设施中，将流 量计安装 在冻土层以 下 的井 内管道上 的装 置方式。DB11/T 1468.1 2017 2 DB11/T 289，定义 2.17 3.4 井房式 room installation type 在 智能计量设施中，将流 量计安装 在 井 房内管道上 的装 置方式。DB11/T 289，定义 2.18 3.5 表箱式 box installation type 在 智能计量设施中，将流 量计安装 在露天管道上保 护 箱内 的装 置方式。DB11/T 289，定义 2.19 4 选型 4.1 水泵的选型 水 泵 的选型 需 要 根据 安装 位 置、地形条 件、水 位 条 件、设计 流 量、所需扬 程 及 经济 性 等多方面因素进 行比 较，应满 足 GB 50625 中的 相关 要求。4.2 流量计的选型 4.2.1 应 选用 接触式超声流 量计 或电 磁 流 量计。4.2.2 超声流 量计的准 确 度 等 级 应 不 低 于 2级、电 磁 流 量计的准 确 度 等 级 应 不 低 于 2.5级。4.2.3 流 量计 应有 铭牌，铭牌 上 应 注 明厂 名或注 册商 标、口 径、型 号、编号、标 志，准 确 度 等 级等 信息。4.2.4 流 量计 在 安装 使 用前 应 取得 计量 检 定机构出 具 的、有 效 的计量 检 定 证书。4.2.5 流 量计的 公 称 直 径 应 与 管道接 口 管 径 一致，常 用 流 量 应大于 管道 的设计 流 量。4.2.6 流 量计 应 具 有有 线 或 无线 远 传 功 能。4.2.7 流 量计 外壳 防护 等 级 应 达到 IP68。4.2.8 流 量计 应 选用 电 池供 电或 外 部 直流 供 电；选用 直流 供 电 时，供 电电 压 应 不 高 于 12V，如 安装现场 不 具 备 铺 设 线缆 条 件 或 易 遭受 人 为 破坏 的 情况 应 选用 电 池供 电。4.3 卡控系统的选型 卡控系统 应满 足 GB 50918 中的 要求。卡控系统可以 实 现 多 种 计 费 方式，常 见 水计量型、电 计量型 以 及 水 电 计量型，宜优先采 用水计量型。4.4 数据传输装置的选型 4.4.1 流量计与卡控系统的数据传输 计量设 备 与 控 制 设 备 之 间 应 选用 无线 或 有 线通讯 方式输 出。结 合 实 际 情况，优先 选 择无线通讯 方式输 出,且符合 GB/T 18657.3-2002 标准，具 体 要求 如 下：a)选用 无线 方式输 出 时通讯距离 30m，控 制 设 备 和计量设 备 内置 无线 收 发模块，通过扩频通信技 术 实 现 数据传输；DB11/T 1468.1 2017 3 b)选用 有 线 方式输 出 时采 用 RS-485等 通讯 方式输 出，采 用 Modbus等 实 用的 数据传输 协议 实 现 数据传输。4.4.2 卡控系统与管理平台的数据传输 卡控系统 与 管理 平台 的 数据传输 宜 选用 GSM/GPRS无线 传输或 PDA抄 表 两种 方式,具 体 要求 如 下：a)选用 GSM/GPRS无线 输 出的 方式，卡控系统内嵌 GSM/GPRS核心 单 元 的 无线 Modem，采 用 GSM/GPRS网络 为 传输 媒介 实 现与 管理 平台 的 数据传输，传输 规 约 应满 足 SL427 的 相关 要求；b)选用 PDA抄 表 的 方式，PDA需 支持红外线通讯 或 蓝牙通讯 实 现 对 控 制 设 备 的 数据 采集，然后 由 PAD通过 计 算 机 串 口 或 无线 方式将 采集 的 数据上传 至 管理 平台。5 安装 5.1 安装环境 智能计量设施中的 流 量计、其 他 电 子 设 备及 相关 导 线 应 避开强烈 电 磁 或电 子干扰 的 环境，安装 地 点附 近 应 无 大 型 输、变 电 设 备，地 下应 无 输电 线缆 等 设 备。如无 法避开 此 类 设 备，则 应对 流 量计、其他 电 子 设 备进 行 必要 的 屏蔽 保 护。流 量计的安装 应 尽 量 避开 有 强烈 机 械振 动 影响 的 位 置，特别 是要 避 开 可 能引起 流 量计部件、流 量测量 管等 部件 发 生 共振 的 环境。5.2 水泵的安装 水 泵 的安装 应满 足 GB 50625 中的 要求，水 泵 出口 端 应 安装 止回阀。5.3 流量计及输水管路系统的安装 5.3.1 流 量计安装 在地 下 时，应 设 置表 井，具 体 结构 可 参 照附录 A.1；有 井 房 时，流 量计 应 设 置在 井 房内,具 体 结构 可 参 照附录 A.2、A.3、A.4；流 量计 露天 安装 时，应 设 置表箱,具 体 结构 可 参 照附录 A.5。5.3.2 流 量计一 般 应 安装 在 向 上流动 的 充 满 流体 的 垂 直管 段 或 水 平 管 段 上，避免 安装 在管道系统 的 最高 点 或 带 有 自 由出口的 向 下 流动管 段。流 量计 上、下 游 直管 段（直管 段 内 应 无 任何阀门、弯头、变 径 等）的 长 度 应满 足 使 用 说 明书 的 要求。5.3.3 流 量计安装 应 使其流 向 标 记 与 管道 水 流方 向 一致。5.3.4 流 量计测量 管、连 接 法兰 及 上、下 游 直管 段 应 具 有 相 同 的 内 径，流 量计测量 管内 径 与 流 量计 上、下 游 直管 段 内 径 的 偏差 应 小 于 2%，且 不 大于 3 mm。5.3.5 管道 与 流 量计 之 间 的 密封 件安装 后 应 保 证 没 有 泄漏 且 不 应 凸 入流体内。5.3.6 流 量计安装 应 使其 进 出口中 心线 与 连 接管道 的中 心线 同轴。5.4 数据传输装置、刷卡装置及配套数显仪表的安装 5.4.1 数据传输 装 置、刷 卡 装 置 及 配套 数 显仪 表需露天 安装 时，应 设 置表箱、动 力 箱、弱 电箱。表箱、动 力 箱、弱 电箱 应 符合 GB 50303-2002的 要求。5.4.2 在 每眼 机井 旁 安装农 业 机井 灌溉刷 卡控 制 装 置，在 每 个 村（或 每 个 充值 点）配 置 一 台 IC 卡 专 用 管理 机（或 充值仪），负责 为本 地 区 农 户 的 IC 卡 充值。6 防护 DB11/T 1468.1 2017 4 6.1 采 用 表 井 式 安装 时，应 设井 台 和井 盖，井 台 应 高 出 地面 200 mm以上。井 内 空 间 应 确 保 机井 维 护 人员 能 够 进 行 检 测 或 维 修等作 业。6.2 采 用井 房式 安装 时，输 水 管 路 应有 泄 水、保 温 防 冻等 措 施。井 房 应有 防 腐 和防 盗措 施。冬季 如 有 将 水 泵 拆 下单 独存放 的 需 求，则 需 安装 专 用 法兰 用 于 拆卸 水 泵。6.3 采 用井 房式或表箱式 安装 时，应满 足 避雷 要求。接地 线采 用 有 绝缘 外 皮 的 铜 线，铜 线 截 面面 积 大 于 或等 于 4 mm2，接地体可 为 建 筑 物 的 金属 结构 或 与 接地 干 线 可 靠 连 接 的 电 缆 管。DB11/T 1468.1 2017 5 A A 附 录 A（资料性附录）农用机井智能计量设施 结构 和安装 示意图 农用机井智能计量设施结构和安装 见 图 A.1 A.5 图 A.1 表井式 图 A.2 井房式（机井 在 井房 内 卧 式）DB11/T 1468.1 2017 6 图 A.3 井房式（机井 在 井房 内 立 式）图 A.4 井房式（机井 在 井房 外）DB11/T 1468.1 2017 7 图 A.5 设 备柜 安装 _
