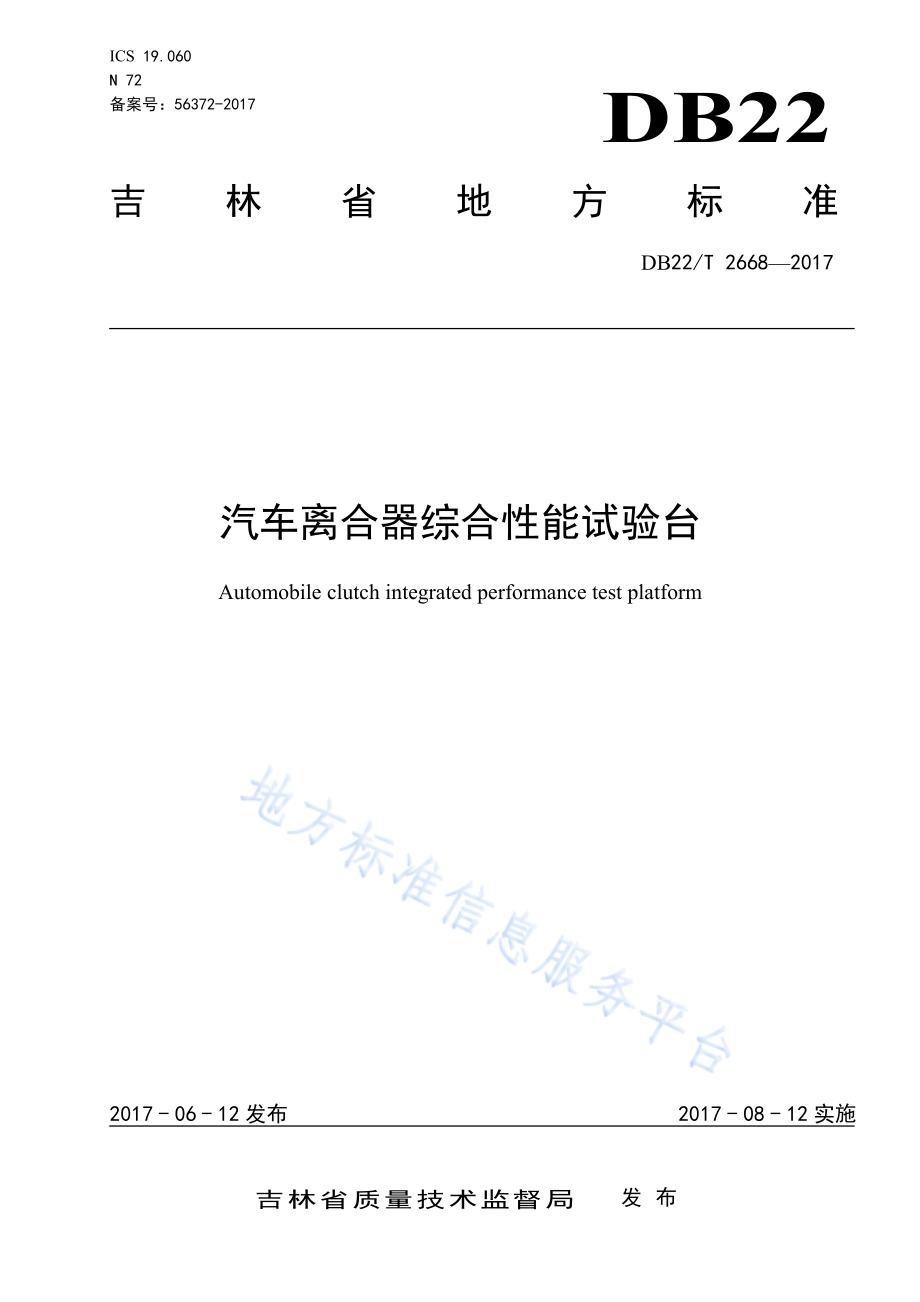

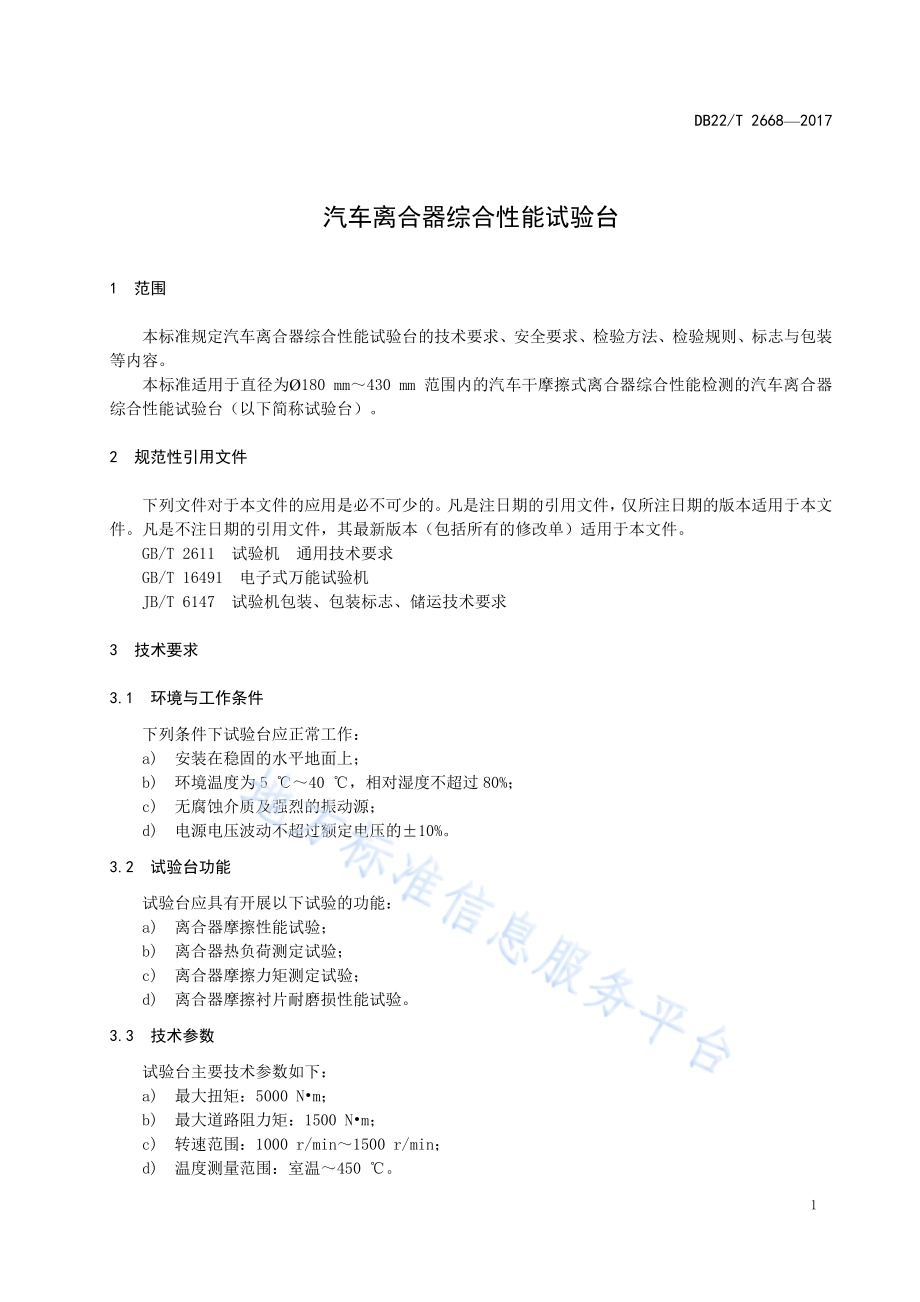

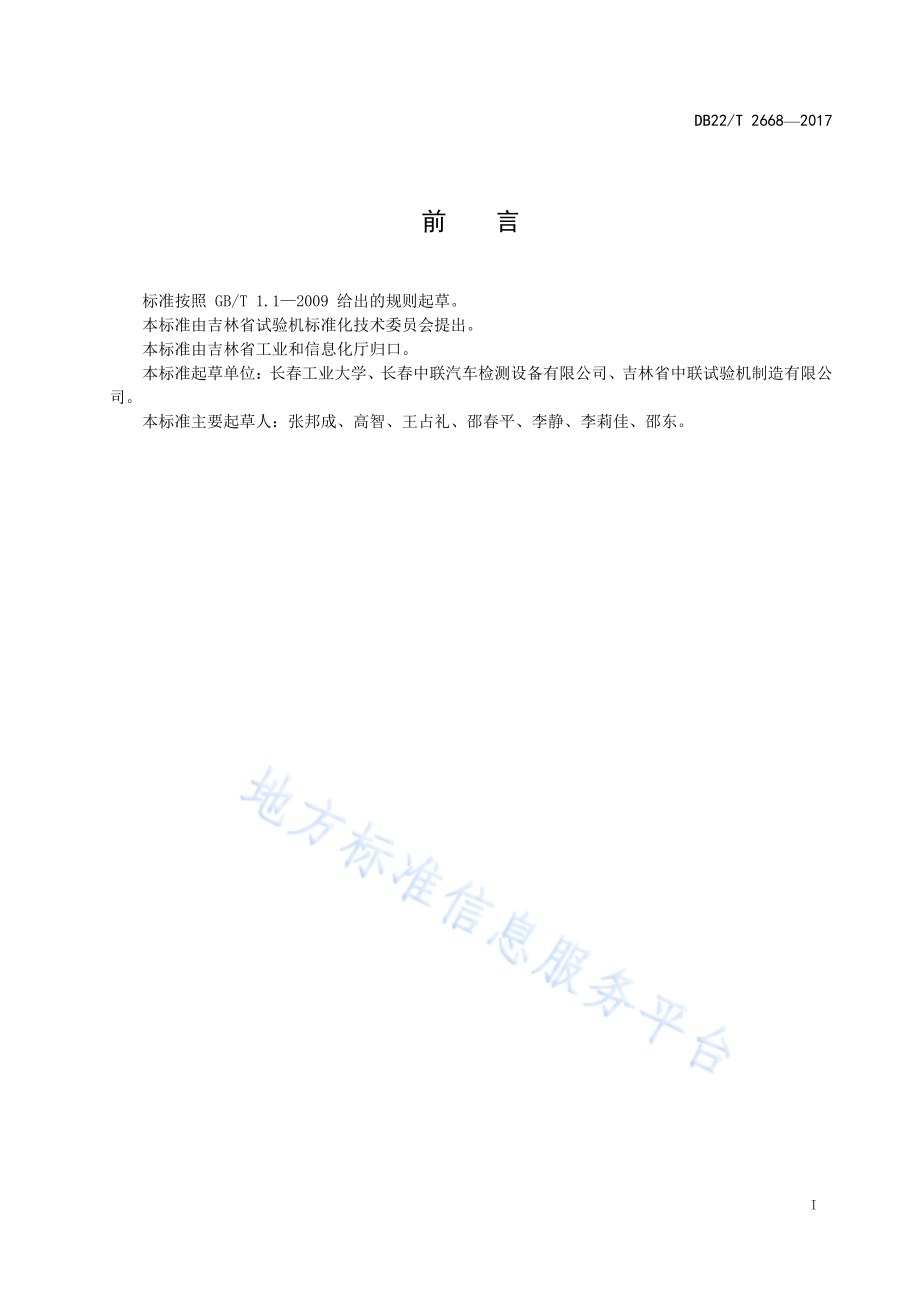

ICS 19.060 N 72 备案号：56372-2017 DB22 吉林省地方标准 DB22/T 26682017 汽车离合器综合性能试验台 Automobile clutch integrated performance test platform 2017-06-12发布 2017-08-12实施吉林省质量技术监督局 发布 DB22/T 26682017 I 前 言 标准按照 GB/T 1.12009 给出的规则起草。本标准由吉林省试验机标准化技术委员会提出。本标准由吉林省工业和信息化厅归口。本标准起草单位：长春工业大学、长春中联汽车检测设备有限公司、吉林省中联试验机制造有限公司。本标准主要起草人：张邦成、高智、王占礼、邵春平、李静、李莉佳、邵东。DB22/T 26682017 1 汽车离合器综合性能试验台 1 范围 本标准规定汽车离合器综合性能试验台的技术要求、安全要求、检验方法、检验规则、标志与包装等内容。本标准适用于直径为180 mm430 mm 范围内的汽车干摩擦式离合器综合性能检测的汽车离合器综合性能试验台（以下简称试验台）。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2611 试验机 通用技术要求 GB/T 16491 电子式万能试验机 JB/T 6147 试验机包装、包装标志、储运技术要求 3 技术要求 3.1 环境与工作条件 下列条件下试验台应正常工作：a)安装在稳固的水平地面上；b)环境温度为 5 40，相对湿度不超过 80%；c)无腐蚀介质及强烈的振动源；d)电源电压波动不超过额定电压的10%。3.2 试验台功能 试验台应具有开展以下试验的功能：a)离合器摩擦性能试验；b)离合器热负荷测定试验；c)离合器摩擦力矩测定试验；d)离合器摩擦衬片耐磨损性能试验。3.3 技术参数 试验台主要技术参数如下：a)最大扭矩：5000 Nm；b)最大道路阻力矩：1500 Nm；c)转速范围：1000 r/min1500 r/min；d)温度测量范围：室温450。DB22/T 26682017 2 3.4 测量最大允许误差 试验台测量最大允许误差：a)扭矩测量系统：0.5%FS；b)压力测量系统：0.5%FS；c)转速测量系统：0.5%FS；d)温度测量系统：0.5%FS。3.5 一般要求 3.5.1 试验台宜采用卧式结构，与汽车行驶的工作状态一致，由机械主机、控制系统、测量系统、调速系统四部分组成。3.5.2 机械主机要求能够实现模拟汽车发动机、整车平移质量、道路阻力矩、制动性能，具有稳定底座、通风及除尘管道口机构、安全防护密封机构等部分。3.5.3 测量系统要求所有测量结果在显示器上显示，测量结果可以存储、打印。3.5.4 电气系统要求工作可靠、稳定，有故障检测、报警系统。3.6 工况及检测内容 3.6.1 工况选择方式 3.6.1.1 自动试验。3.6.1.2 手动调整。3.6.2 周期监控 试验台应有定时监控，当出现周期超设定时能提示并自动调整。3.6.3 分离接合与分离位置监测 主机和控制柜上都应各设有急停装置。由控制装置设置循环频率，试验次数等参数。3.6.4 报警系统 试验台对下列情形应能自动报警并停机，报警方式为声光方式：a)超温；b)超速；c)故障。3.7 电气装置 应符合GB/T 2611的规定。4 检验方法 4.1 检验用器具 4.1.1 标准扭矩仪，额定载荷：10000 Nm 精度等级：0.1%。4.1.2 标准测力仪，额定量程：500 kg 精度等级：0.05 级。DB22/T 26682017 3 4.1.3 位移标定器，标距范围：200 mm，标定精度：5 mm 内 0.5m；10 mm内 1m；25 mm 内 2m。4.1.4 数字式手动测速计，量程：30 r/min50000 r/min，测量精度：（30 r/min12499 r/min）1r/min，（12500 r/min24999 r/min）2r/min，（25000 r/min50000r/min）4r/min。4.1.5 温度指示计，量程 0 500 测量精度：5。4.2 检验项目及方法 4.2.1 扭矩的检测 启动试验台，调整扭矩大小，并达到额定工作扭矩并保持，设备满足3.3中a项要求。4.2.2 道路阻力距的检验 启动试验台，调整道路阻力距大小，并达到额定工作扭矩并保持，设备满足3.3中b项要求。4.2.3 转速的检验 启动试验台，调整试验台转速由1000 r/min加速至1500 r/min，试验台加速过程平稳，测速仪示值误差不得超过1%FS。4.2.4 测量系统的检验 启动试验台，通过目测检查测量系统显示数据清晰，观测数值符合3.5要求。4.2.5 电气设备与安全装置的检验 通过设定试验台的试验条件，可以实现扭矩、道路阻力距、转速超限安全保护及报警要求。4.2.6 耐运输颠簸性能的检验 耐运输颠簸性能按照 GB/T 16491 规定方法进行检验。4.3 出厂检验 4.3.1 出厂检验项目应满足全部项目。4.3.2 出厂检验主要项目的实测数据应记入出厂合格证中，产品取得合格证方能出厂。4.4 型式检验 4.4.1 型式检验应为第 3 章全部项目。4.4.2 有下列情况之一时应进行型式检验：a)新产品试制或老产品转厂生产的定型鉴定或型式评价时；b)产品正式生产后，其结构设计、材料、工艺及关键的配套与案件有较大的改变，可能影响产品性能时；c)产品长期停用后恢复生产时；d)国家质量监督机构提出型式检验的要求时。4.5 判定规则 4.5.1 试验台应在温度 5 40，相对湿度不超过 80%条件下检验。4.5.2 出厂检验，每台试验台出厂检测项目全部合格判定为产品合格。DB22/T 26682017 4 4.5.3 对于型式检验，抽样方法为每台必检，若检验后有一项不合格，则判定该产品为不合格。5 标志与包装 5.1 标志 5.1.1 试验台应有铭牌，其内容包括：a)型号；b)名称；c)制造日期，编号；d)制造者名称或标志。5.1.2 产品说明书内容应包括：a)标准编号（代号、顺序号、年号）；b)名称。5.2 包装 5.2.1 试验台的包装防霉、防锈、防震、防尘组合的复合防护包装。5.2.2 试验台的包装应符合 JB/T 6147 中的规定。5.2.3 包装箱上的收发货标志和储运图示标志应符合 JB/T 6147 中的规定。_
