能源计量数据采集系统数据传输协议DB11／T 1409-2017.pdf

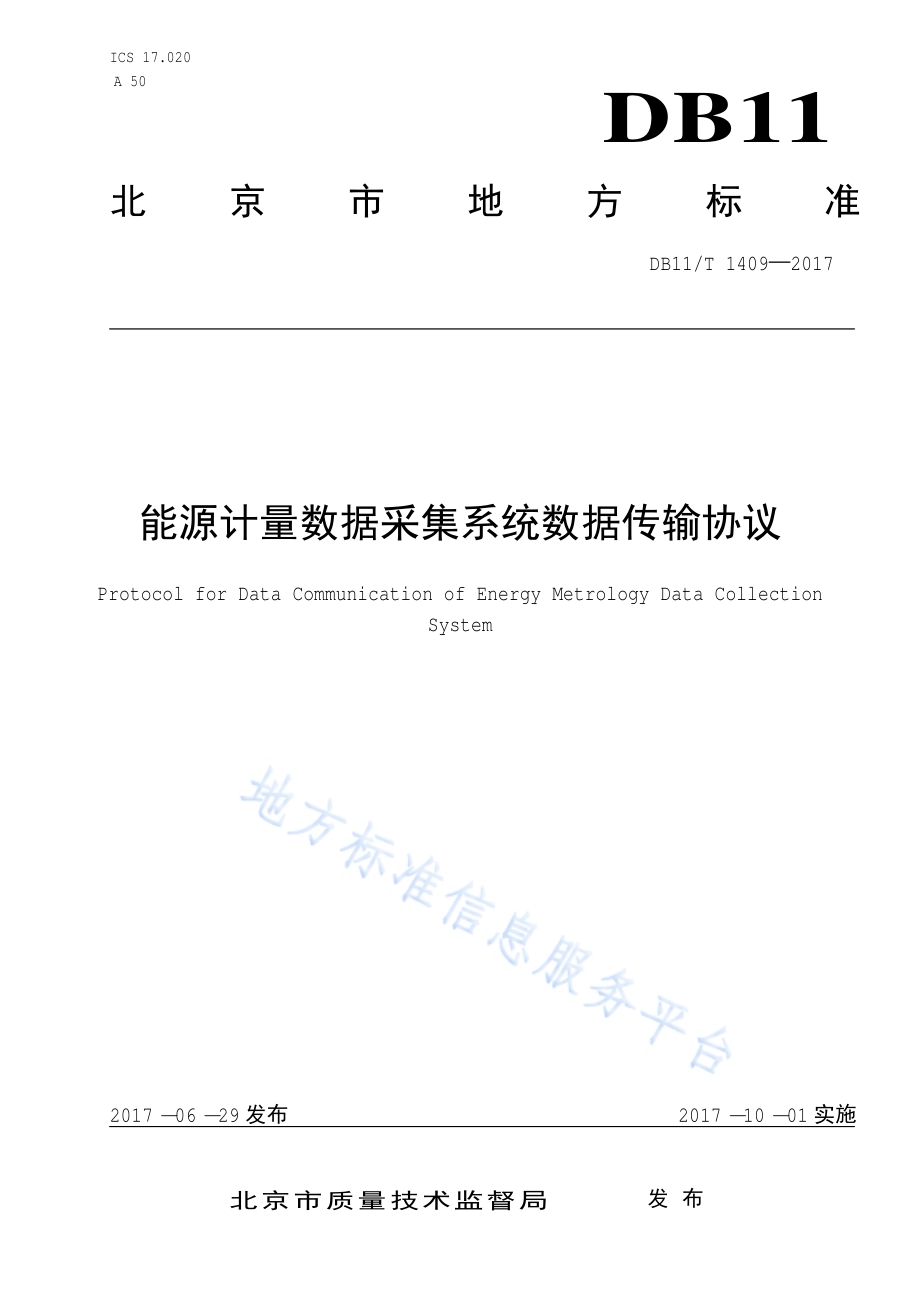

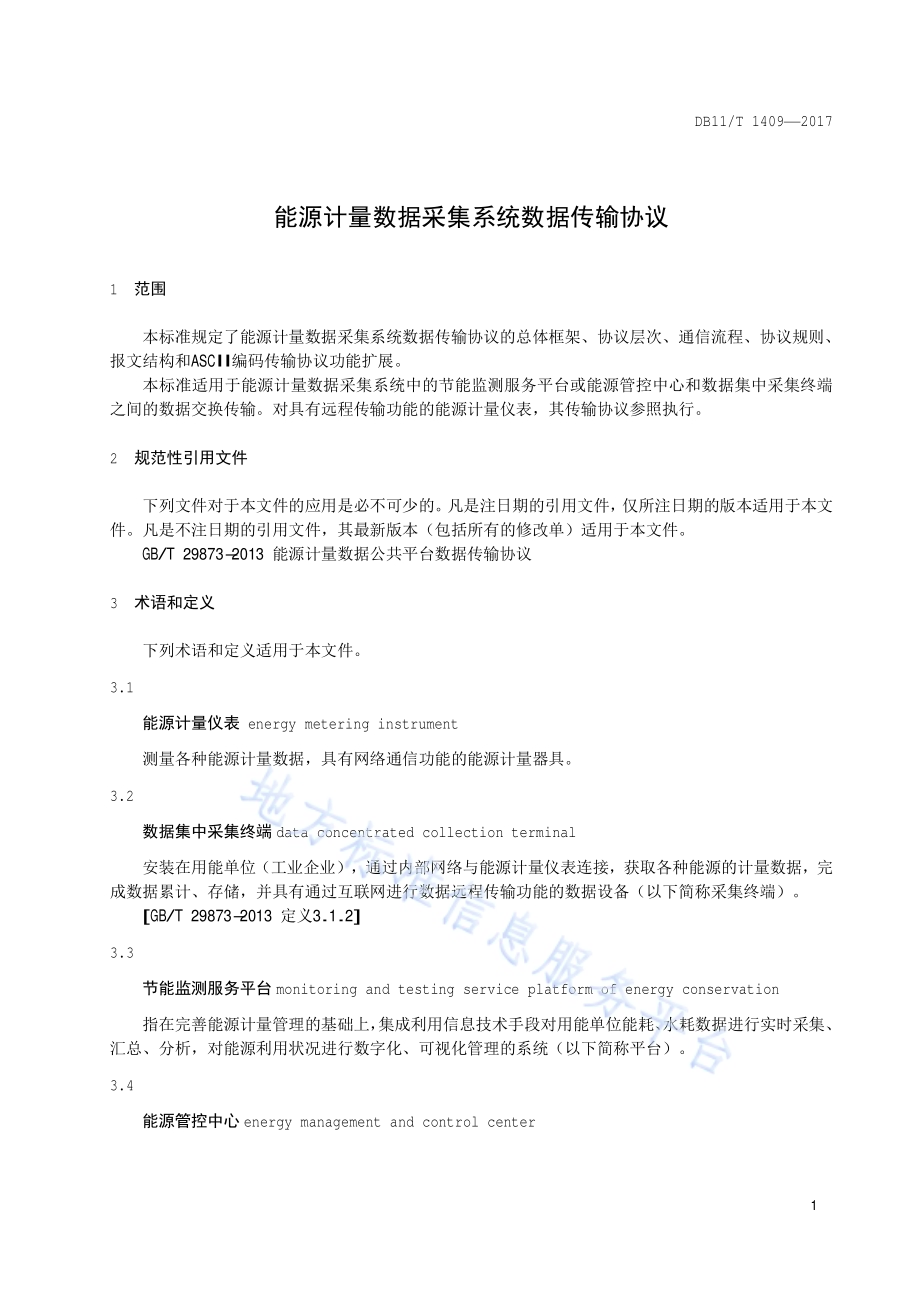

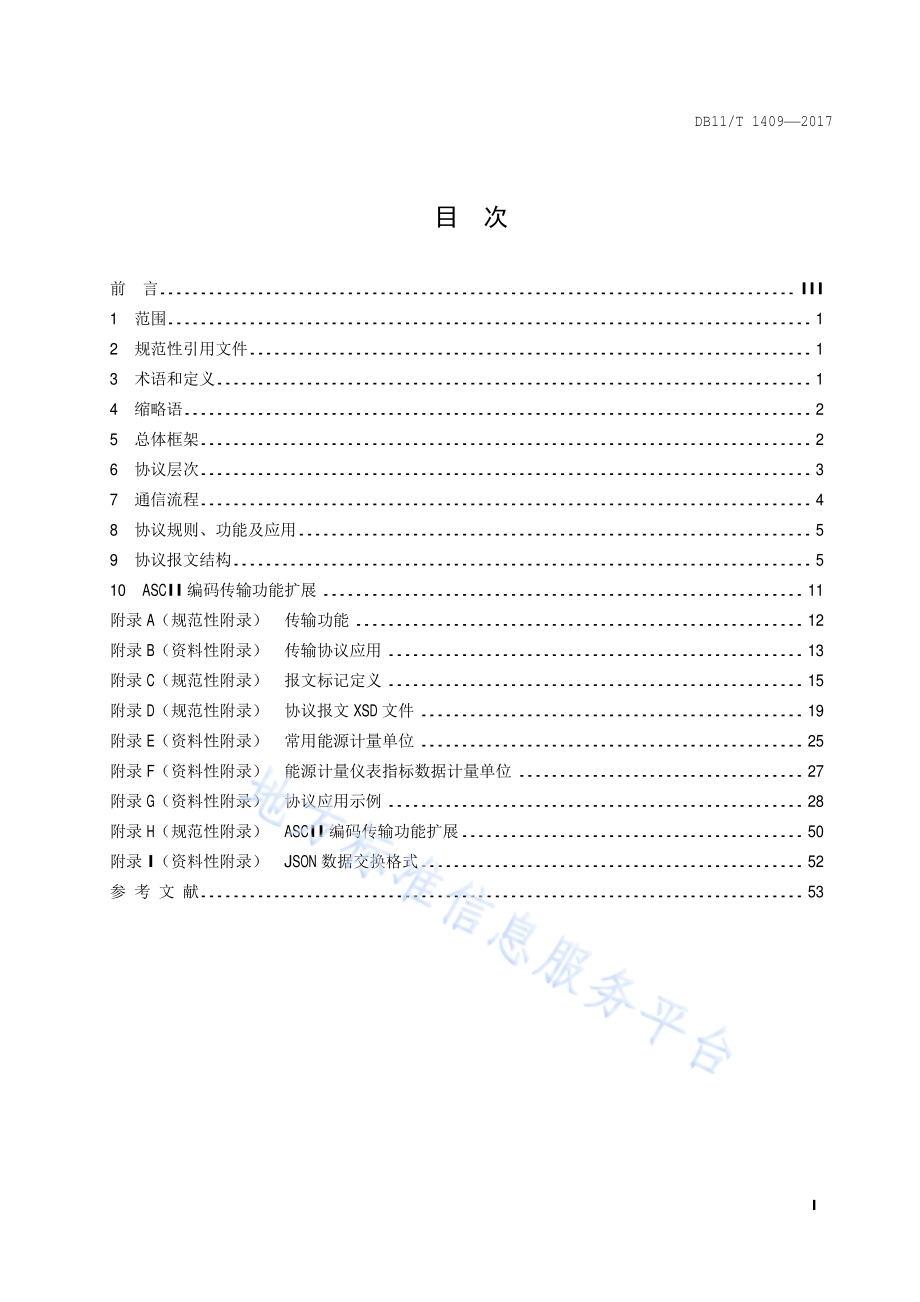

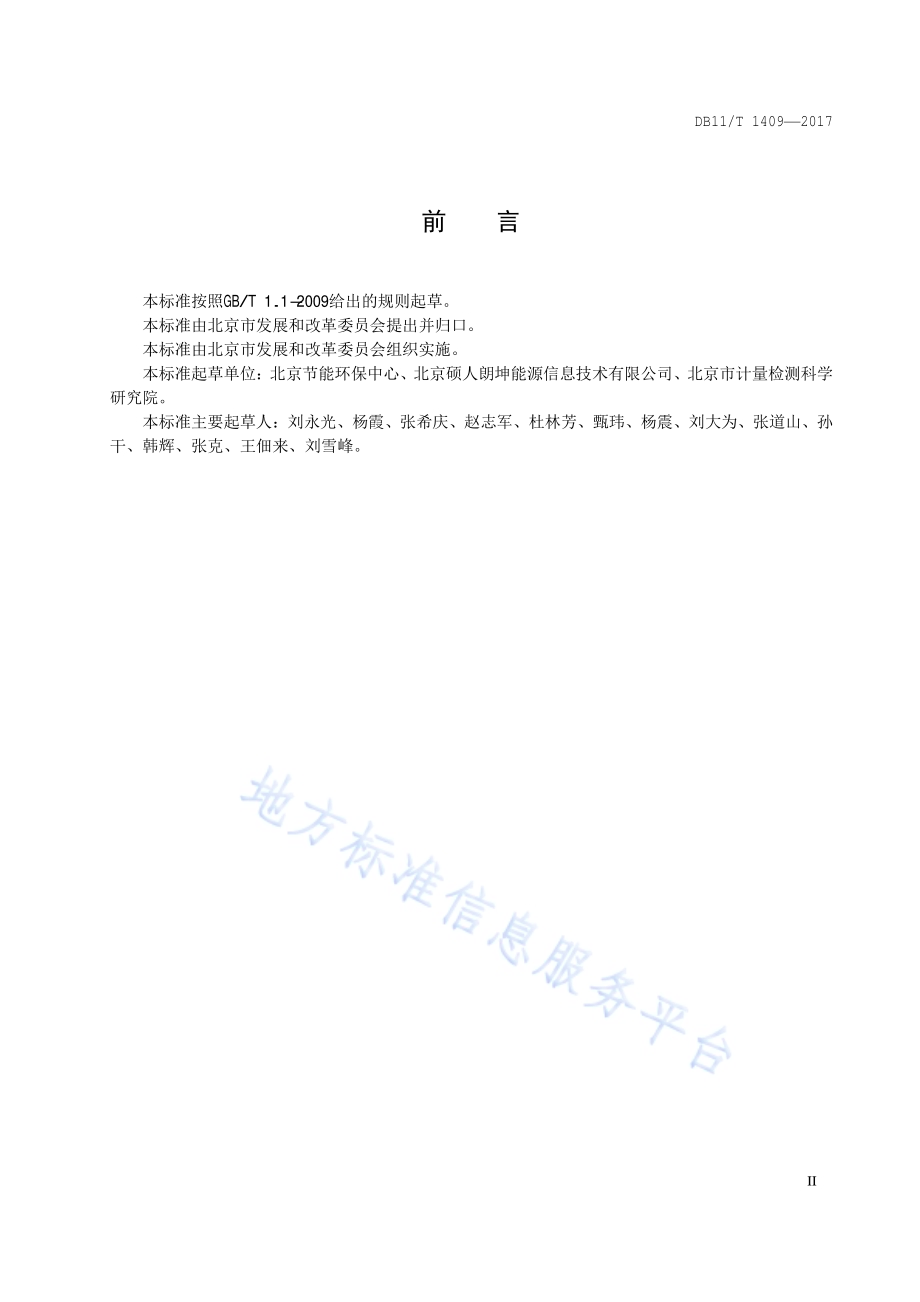

ICS 17.020 A 50 DB11 北京市地方标准 DB11/T 1409 2017 能源计量数据采集系统数据传输协议 Protocol for Data Communication of Energy Metrology Data Collection System 2017-06-29发布 2017-10-01实施 北京市质量技术监督局 发布 DB11/T 1409 2017 I 目 次 前 言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 缩略语.2 5 总体框架.2 6 协议层次.3 7 通信流程.4 8 协议规则、功能及应用.5 9 协议报文结构.5 10 ASCII编码传输功能扩展.11 附录 A（规范性附录）传输功能.12 附录 B（资料性附录）传输协议应用.13 附录 C（规范性附录）报文标记定义.15 附录 D（规范性附录）协议报文 XSD文件.19 附录 E（资料性附录）常用能源计量单位.25 附录 F（资料性附录）能源计量仪表指标数据计量单位.27 附录 G（资料性附录）协议应用示例.28 附录 H（规范性附录）ASCII编码传输功能扩展.50 附录 I（资料性附录）JSON数据交换格式.52 参 考 文 献.53 DB11/T 1409 2017 II 前 言 本标准按照 GB/T 1.1-2009给出的规则起草。本标准由北京市发展和改革委员会提出并归 口。本标准由北京市发展和改革委员会 组织实施。本标准起草单位：北京 节 能 环保中心、北京 硕人朗坤 能源信 息技 术 有限公司、北京市计量 检测科学 研究院。本标准 主要 起草 人：刘永光、杨霞、张希庆、赵志军、杜林芳、甄玮、杨震、刘大为、张道山、孙干、韩辉、张克、王佃来、刘雪峰。DB11/T 1409 2017 1 能源计量数据采集系统数据传输协议 1 范围 本标准规定 了 能源计量数据 采集系统 数据传输协议的总体框架、协议层次、通信流程、协议规则、报文结构和 ASCII编码传输协议功能扩展。本标准 适 用 于 能源计量数据 采集系统中 的 节 能 监测服务平台或 能源 管控中心 和数据 集中采集终端之间 的数据交换传输。对具有远 程传输功能的能源计量仪表，其 传输协议参照 执行。2 规范性引用文件 下列 文件 对于 本文件的应用 是必不可少 的。凡是 注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不 注日期 的引用文件，其 最新版 本（包括所 有 的 修 改单）适 用 于 本文件。GB/T 29873-2013 能源计量数据 公 共 平台 数据传输协议 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 能源计量仪表 energy metering instrument 测 量 各种 能源计量数据，具有 网络 通信功能的能源计量 器 具。3.2 数据集中采集终端 data concentrated collection terminal 安装在 用能单位（工业企业），通 过内部网络与 能源计量仪表 连接，获取各种 能源的计量数据，完成 数据 累 计、存储，并 具有 通 过互联网进 行 数据 远 程传输功能的数据 设备（以 下 简称 采集终端）。GB/T 29873-2013 定义 3.1.2 3.3 节能监测服务平台 monitoring and testing service platform of energy conservation 指 在完善 能源计量 管 理 的 基础上，集 成利 用信 息技 术 手段 对 用能单位能 耗、水耗 数据 进 行实 时 采集、汇 总、分析，对 能源 利 用 状况进 行 数 字化、可 视化 管 理 的 系统（以 下 简称 平台）。3.4 能源管控中心 energy management and control center DB11/T 1409 2017 2 采 用 自动化、信 息 化 技 术，对 用能单位能源的 购入、存储、输 配、消耗 环节 及能源计量 器 具实施集中 动态 监控 和数 字化 管 理，通 过 能 效分析、管 理、考 核，实 现 节 能 降耗 的 管控 一 体 化 系统。3.5 能源计量数据采集系统 energy metrology data collection system 由 平台或 能源 管控中心、采集终端 及能源计量仪表 组 成，应用 于 用能单位的能源计量数据 在线 采集、实 时 监测 等 服务。4 缩略语 下列 缩略语 适 用 于 本文件。ADSL：非 对 称 数 字 用 户 环 路（Asymmetric Digital Subscriber Line）CDMA：码 分多址无线 通信 技 术（Code Division Multiple Access）GPRS：通用 无线分 组 交换 服务（General Packet Radio Service）JSON：一种轻 量 级 的数据交换格式（JavaScript Object Notation）PSTN：公 共 交换 电话网络（Public Switched Telephone Network）RSA：一种非 对 称密 码 算法（RSA algorithm）XML：可 扩展 置 标语言（Extensible Markup Language）XSD：可 扩展 模 式定义（Extensible Schema Definition）5 总体框架 能源计量数据 采集系统 从底 层 逐级 向 上 可 分 为 能源计量仪表、采集终端 和 平台或 能源 管控中心 三个层次，总体框架 如图 1所 示。DB11/T 1409 2017 3 注 1：能源计量仪表通 过 数 字 输出 接 口 以 有 线 或 者 无线 的 方 式 连接 到 采集终端，平台或 能源 管控中心 通 过 通信 网络 实 现 采集终端 的数据交换和指 令 控 制。注 2：具有远 程传输功能的能源计量仪表 可 与 平台或 能源 管控中心 直 接 传输 接入，或 者经 由 遵守 本协议的 第三方 平台 传输 接入。图 1 总体框架 6 协议层次 数据传输协议 是 基 于不 同 通信 网络基础 传输层 上 的应用层协议，应 实 现 采集终端 与 平台或 能源 管控中心之间 的数据传输和指 令 控 制。协议层次 如图 2所 示。图 2 协议层次 DB11/T 1409 2017 4 7 通信流程 7.1 数据请求 平台或 能源 管控中心 向 采集终端 发 送 数据 请求，采集终端 回 应 请求 结 果。数据 请求 过 程示 意图如图3所 示。图 3 数据请求示意图 7.2 数据上传 采集终端 向 平台或 能源 管控中心 上 传数据，平台或 能源 管控中心 向 采集终端 回 应 上 传。数据 上 传 过 程示 意图如图 4所 示。DB11/T 1409 2017 5 图 4 数据上传示意图 8 协议规则、功能及应用 8.1 基本规则 协议 基 本规则定义 如 下：a)支持同 时 传输 多 条 指 令 和数据；b)支持同 一 采集终端 的 多 个 能源计量仪表 同 时 传输；c)支持 平台或 能源 管控中心 与多 个 采集终端 的 异步 通信。8.2 传输功能 传输功能 见 附录 A。8.3 协议应用 协议应用 中 的 一 般 性 要 求 参 见 附录 B。9 协议报文结构 9.1 报文结构示意图 9.1.1 整体报文结构 整 体报文结构 简 图如图 5所 示。DB11/T 1409 2017 6 图 5 整体报文结构简图 9.1.2 消息 头 报文结构 消 息 头 报文结构 简 图 所 图 6所 示。图 6 消息 头 报文结构简图 9.1.3 采集终端报文结构 采集终端 报文结构 简 图如图 7所 示。消 息 头 1.1 会 话 编 号 1.1 发 送方 标 识 1.1 接 收方 标 识 1.1 1 3 2 访问 口 令 1.1 消 息 时 间 1.1 通信 消 息 1.1 消 息 头 1.1 数据 集中采 集终端 0.1 采集 数据 0.1 接 图 6 接 图 7 0 2 1 未加 密 数据 0.1 加 密 数据 0.1 能源计量仪表 0.*3 2 接 图 8 0 1 3 2 1 3 DB11/T 1409 2017 7 图 7 采集终端报文结构简图 9.1.4 能源计量仪表报文结构 能源计量仪表数据报文结构 如图 8所 示。图 8 能源计量仪表报文结构简图 能源计量仪表 0.*能源计量仪表编 号 0.1 数据 采集间 隔 0.1 指标数据 0.1 3 6 4 累 计数据 0.1 5 流量表 0.1 电 能表 0.1 衡 器 0.1 温度压力 仪表 0.1 数据起 始 时 间 数据结 束 时 间 累 计数据 0.*接 图 9 接 图 10 接 图 11 接 图 12 数据 集中采集终端 0.1 超 时时 间 0.1 重 发次数 0.1 授 时 0.1 1 3 2 加 密密 码 0.1 公 钥 0.1 平台公 钥 0.1 终端公 钥 0.1 1 2 3 3 4 6 5 DB11/T 1409 2017 8 9.1.5 流量表报文结构 流量表报文结构 简 图如图 9所 示。图 中 仪表 类型 是 指 液 体流量表和 气 体流量表流量，液 体流量表 包 括 但 不限于 油 流量表和 水 流量表，气 体流量表 包括 但 不限于 天然气 流量表和 蒸汽 流量表。图 9 流量表报文结构简图 9.1.6 电 能表报文结构 电 能表报文结构 简 图如图 10所 示。流量表 0.1 仪表 类型 流量 0.1 焓值 0.1 5 6 进 口 温度 0.1 出 口 温度 0.1 进 口 压力 0.1 出 口 压力 0.1 5 6 DB11/T 1409 2017 9 图 10 电 能表报文结构简图 9.1.7 衡器 报文结构 衡 器 报文结构 简 图如图 11所 示。电 能表 0.1 总 电 能 0.1 有 功 电 能 0.1 无 功 电 能 0.1 A相 有 功 电 能 0.1 A相 无 功 电 能 0.1 B相 有 功 电 能 0.1 B相 无 功 电 能 0.1 C相 有 功 电 能 0.1 A相 电 流 0.1 B相 电 流 0.1 C相 电 流 0.1 A相 电 压 0.1 B相 电 压 0.1 C相 电 压 0.1 功 率因素 0.1 5 6 5 6 DB11/T 1409 2017 10 图 11 衡器 报文结构简图 9.1.8 温度压力 仪表报文结构 温度压力 仪表报文结构 简 图如图 12所 示。图 12 温度压力 仪表报文结构简图 9.2 协议报文标 记 9.2.1 报文标 记 定义 报文标记定义 见 附录 C。9.2.2 报文定义文件和应用示 例 报文定义文件和应用示例 如 下：a)协议报文 XSD定义文件 见 附录 D；b)数据 加 密 宜 采 用 软 件 实 现 的 国 密算法 或 者国际 算法；c)常用能源计量单位参 见 附录 E；d)能源计量仪表指标数据计量单位参 见 附录 F；e)协议应用示例参 见 附录 G。9.3 超时重 发 机制 9.3.1 超时界 定 一 个请求 或 上 传 命令 发出 后 在 规定的 时 间 内 未收到回 应，认 为 超 时。温度压力 表 0.1 温度 测 量 值 0.1 压力 测 量 值 0.1 5 6 衡 器 0.1 当 前 测 量 值 0.1 累 计 测 量 值 流量 0.1 累 计 策 略次数 0.1 5 6 5 6 5 6 DB11/T 1409 2017 11 9.3.2 重 发 机制界 定 超 时 后重 发，重 发 达到 规定次数 后仍未收到回 应 认 为 通信 不可 用，通信结 束。9.3.3 超时时间 和 重 发次数规定 超 时时 间 和 重 发次数 可 根 据 具 体的通信 方 式和 任 务 性 质 自 定义。默认超 时时 间 和 重 发次数 如 表 1所 示。表 1 默认超时时间 表 通信 类型 默认超 时时 间（秒）重 发次数 GPRS 10 3 PSTN 5 3 CDMA 10 3 ADSL 5 3 10 ASCII编码 传输功能 扩展 10.1 ASCII编码 传输功能 扩展要 求 见附录 H。10.2 JSON数据 交换格式参见附录 I。DB11/T 1409 2017 12 A A 附 录 A（规范性 附录）传输功能 A.1 传输功能 传输功能 见 表 A.1。表 A.1 传输功能 列 表 序号 指 令 或 数据 指 令 发起 方 说明 1 心 跳 检测 平台或 能源 管控中心、采集终端 平台或 能源 管控中心 与 采集终端是 否 连通的 检测。2 设置/提 取 采集终端 超 时时 间 平台或 能源 管控中心 远 程 读写 采集终端 数据 重 发 超 时时 间。3 设置/提 取 采集终端 重 发次数 平台或 能源 管控中心 远 程 读写 采集终端 数据 重 发次数。4 设置/提 取 采集终端系统 时 间 平台或 能源 管控中心 远 程 读写 采集终端系统 时 间。5 交换 公 钥 信 息 平台或 能源 管控中心、采集终端 平台或 能源 管控中心 和 采集终端 分 别 获取 对 方 的 公 钥 信 息。6 传 递加 密密 码 平台或 能源 管控中心、采集终端 加 密密 码由数据发 送方随加 密 数据传 递。7 传 递加 密 数据 平台或 能源 管控中心、采集终端 传 递加 密 后 的数据。8 传 递明 文数据 平台或 能源 管控中心、采集终端 传 递 非 加 密 数据。9 设置/提 取 采集 时 间间 隔 平台或 能源 管控中心 设置/提 取 采集终端对 指定能源计量仪表 采集 时 间间 隔。10 设置/提 取累 计数据定 时上 传 时间 点 信 息 平台或 能源 管控中心 设置/提 取 采集终端 指定能源计量仪表的 累 计数据定 时上 传信 息 11 设置/提 取累 计数据定 时上 传 时间间 隔 平台或 能源 管控中心 设置/提 取 采集终端 指定能源计量仪表的 累 计数据定 时上 传的 时 间间 隔 12 上 传能源计量仪表 实 时 数据 采集终端 上 传指定能源计量仪表的表 底 计量数据。13 上 传/提 取 能源计量仪表 故 障 信息 采集终端/平台或 能源 管控中心 主 动上 传 或 者 平台 提 取 指定能源计量仪表 故 障 信 息 14 提 取 能源计量仪表指标数据 平台或 能源 管控中心 提 取 指定能源计量仪表 瞬 时 指标数据 15 提 取 离 线 能源计量仪表指标数据 平台或 能源 管控中心 提 取 指定能源计量仪表 离 线 瞬 时 指标数据 16 提 取 能源计量仪表 累 计数据 平台或 能源 管控中心 提 取 指定能源计量仪表 累 计数据 17 定 时上 传能源计量仪表 累 计数据 采集终端 定 时上 传指定能源计量仪表 累 计数据 18 上 传/提 取 能源计量仪表 离 线累计数据 采集终端/平台或 能源 管控中心 上 传/提 取 能源计量仪表 离 线累 计数据 DB11/T 1409 2017 13 B B 附 录 B（资料 性 附录）传输协议应用 B.1 会话状态维持 及传输 过 程 会 话状态 维 持 及传输 过 程 如 下：a)平台或 能源 管控中心 和 采集终端 的 一 次 完 整 通信 过 程 为 一 个 会 话，该 会 话 可 能 具有 多 个 消 息来回 传 递，每 个 消 息 都 具有 一 个相同 的会 话 编 号，该 会 话 编 号 由 此 次通信发起 方 产生，用 于 标 识 会 话过 程 中 的 请求、响 应 消 息 状态 维 持；b)采集终端 发起的会 话，要 获 得 平台或 能源 管控中心 的 响 应 消 息，否 则 就触 发 重 发 机 制，如果 在重 发次数用 完 后 依 然 没 有 获 得 平台或 能源 管控中心 响 应，则 触 发 离 线 处 理 机 制；c)平台或 能源 管控中心 发起的用 于 设置 目 的的通信 不 需 要采集终端 的 响 应 消 息，而 是 由 平台或 能源 管控中心 自 行 发出提 取 指 令 获取 采集终端 响 应。B.2 加解密 数据传输和 压 缩 处理 加 解 密 数据传输和 压 缩 处 理过 程 如 下：a)数据发 送方随 机产生 对 称 加 密密 钥；b)利 用 加 密密 钥 对 传 递 的数据 加 密；c)数据发 送方 用数据 接 收方 的 公 钥加 密 对 称 加 密密 钥；d)按照传输协议 向 数据 接 收方 传 递加 密 后 的 加 密密 钥 和 加 密 后 的数据；e)数据 接 收方 利 用 自 己 的 私 钥 解 密 加 密 后 的 加 密密 钥；f)数据 接 收方 利 用 解 密 后 的 加 密密 钥 对 数据 解 密；g)数据 接 收方 对 解 密 后 的数据 进 行 格式 验证；h)数据 接 收方 提 取 数据。注 3：为 提 高 传输 效 率 可 以在 数据 对 称 加 密 前 对 数据 进 行 压 缩 处 理，数据 接 收方 解 密 数据 后 进 行 解 压 缩 处 理。B.3 离线处理机制 离 线 处 理 机 制如 下：a)采集终端 向 平台或 能源 管控中心 发 送 的 消 息 都需 要平台或 能源 管控中心 响 应 消 息，如果 在 超 时 重 发和 重 发次数用 完 后 依 然 没 有 获 得响 应 消 息，则 断 定 平台或 能源 管控中心 和 采集终端之间 故障，采集终端为 离 线状态；b)采集终端 标记 离 线 数据；c)采集终端 定 时 向 平台或 能源 管控中心 发 送 心 跳 检测 消 息，判断 平台或 能源 管控中心是 否 在线；d)如果 接 收到 平台或 能源 管控中心 发 来 的指 令 和数据，则应 继续 向 平台或 能源 管控中心 发 送 心 跳 检测 消 息，判断 平台或 能源 管控中心是 否 有 回 应 消 息，以 避免 单 向 通信 故 障；e)采集终端 判断双 向 通信 无 故 障 后，重 新设 立 为 在线状态，并 且 按照 平台或 能源 管控中心 指 令 要 求整 理 离 线 数据 上 传，并 清除离 线 标记。DB11/T 1409 2017 14 B.4 时间处理 时 间 处 理内 容 如 下：a)宜 设 计定 时上 传 时 间 策 略，以 避免 集中 数据 上 传的资源 压力；b)宜 设 计 离 线 数据 上 传 时 间 策 略，或 者 由 平台或 能源 管控中心主 动获取 离 线 数据，以 避免 大 量 离 线 数据 集中 时 间 上 传的资源 压力；c)采集终端 定 时上 传 时 间 和能源计量仪表数据 采集 时 间间 隔 应 符合 平台监测 应用 分析 需 要。B.5 协议 扩展 协议扩展 内 容 如 下：a)本传输协议 具有 扩展功能，用 于对采集终端 和指定能源计量仪表的指 令 功能扩展和数据传输功能扩展；b)扩展 区使 用 宜 采 用 JSON数据交换格式，并 自 行 规定 符 号 语义和数据指 令 内 容；c)JSON数据交换格式参考附录 K。DB11/T 1409 2017 15 C C 附 录 C（规范性 附录）报文标 记 定义 C.1 报文数据 元说明 报文数据 元 说明如 表 C.1所 示。表 C.1 报文数据 元说明 序号 报文数据 元 说明 1 报文层 数据 元 在 报文结构 中 的位 置。2 标记 名 XML标记的 代 码。3 说明 对 标记的 解释。4 约 束 对 数据 元 的 制 约：M是必 备 型；C是 条 件 型。5 出 现 次数 指 该 数据 元 在 报文 中 重 复 出 现 的次数：0.1可 选且 出 现一 次；0.*可 选且 可 出 现多 次；1.1必 须且 出 现一 次；1.*必 须且 可 出 现多 次。6 数据 类型 int 数 字 型 dateTime 日期时 间 double 浮 点 数 time 时 间 string 字 符 型 7 引用文件 对 数据 元 引用出 处 的 说明。8 符 号 符 号 标 识 为 相 应 XML标记的 属 性。C.2 报文标 记 报文标记 见 表 C.2。表 C.2 报文标 记 序 号 报 文 层 标记 名 说明 约 束 出 现 次数 数据 类型 引用文件 1 0 rr通信 消 息 终端 和 系统平台 指 令 交 互 或 者 数据传 递 会 话过 程 中 的 一 个 消 息。当 内 容 为 空 时 作 为心 跳 检 测 协议。M 1.1 2 1 Header消 息 头 消 息 基 本信 息：包括 会 话 编 号、发 送方 和 接 收 方、日期、口 令。M 1.1 3 2 sn会 话 编 号 每 个 会 话 由 多 个 消 息组 成，会 话 有 会 话 编 号，由会 话 发起 者 给出。M 1.1 DB11/T 1409 2017 16 表 C.2（续）序 号 报 文 层 标记 名 说明 约 束 出 现 次数 数据 类型 引用文件 4 2 sid发 送者 标 识 消 息 发 送者 标 识 信 息（采集终端 编 号 或 者 平台 编 号）。M 1.1 string 5 2 rid接 收者 标 识 消 息 接 收者 标 识 信 息（采集终端 编 号 或 者 平台 编 号）。M 1.1 string 6 2 pw访问 口 令 消 息 发 送者 发给 接 收者 时 需 要 知 道 接 收者 允许 接 收 的 口 令。M 1.1 string 7 2 dt消 息 时 间 消 息 创建 的 时 间。M 1.1 dateTime 8 1 Terminal采集终端 面 向 采集终端 的 所 有 设置 命令 和 设置 参数。C 0.1 9 2 to超 时时 间 提 取 或 者 设置 超 时时 间。C 0.1 int 10 2 rt重 发次数 提 取 或 者 设置 超 时 重 发次数。C 0.1 int 11 2 ts授 时 提 取 或 者 设置 采集终端系统 时 间。C 0.1 dateTime 12 2 vc加 密密 码 加 密密 码由数据发 送方 创建，并 且 用数据 接 收 方 公 钥加 密 该 密 码。C 0.1 string 13 2 ecy是 否加 密 传 递 的数据 是 否加 密。如果加 密 则数据 为 ecd节 点，否 则数据 为 instrument。M 1.1 boolean 14 2 tex采集终端 扩展 采集终端 功能扩展 区。C 0.1 string 15 2 pkps公 钥 信 息 平台 和数据 采集终端 的 公 钥 信 息。C 0.1 16 3 ppkp平台公 钥 平台或 能源 管控中心公 钥 信 息。C 0.1 17 3 tpkp采集终端公 钥 采集终端公 钥 信 息。C 0.1 18 4 pk公 钥 密 码 提 取 或 者 设置 采集终端 使 用的 平台公 钥 密 码。C 0.1 19 4 pr公 钥 参数 提 取 或 者 设置 采集终端 使 用的 平台公 钥 参数。C 0.1 20 1 data采集 数据 平台或 能源 管控中心 和 采集终端间 传输的数据。C 0.1 21 2 dcd未加 密 数据 平台或 能源 管控中心 和 采集终端间 传输的 未加 密 的数据和指 令。C 0.1 22 2 ecd加 密 数据 平台或 能源 管控中心 和 采集终端间 传输的 经过 加 密 的数据和指 令。C 0.1 string 23 3 instrument 能源计量仪表 能源计量仪表。C 0.*24 4 pn 能源计量仪表编号 能源计量仪表由 平台统 一 编 号。M 1.1 string 25 4 tp 能源计量仪表 采集 时 间间 隔 提 取 或 者 设置 能源计量仪表 采集 时 间间 隔。C 0.1 int 26 4 sdut 累 计数据定 时上 传 时 间 设置 设置 能源计量仪表 累 计数据定 时上 传的 时 间信 息。C 0.1 DB11/T 1409 2017 17 表 C.2（续）序 号 报 文 层 标记 名 说明 约 束 出 现 次数 数据 类型 引用文件 27 5 duts上 传 时 间间 隔 设置 能源计量仪表 累 计数据定 时上 传的 时 间间 隔。M 1.1 int 28 5 dutt上 传 时 间 点 设置 能源计量仪表 累 计数据定 时上 传的 时 间点。M 1.1 time 28 29 4 fb 上 传 实 时 指标数据 上 传能源计量仪表的表 底 数据。C 0.1 double 单位参 见 附录 E 30 4 fex故 障 信 息 上 传能源计量仪表 故 障 信 息。C 0.1 string 31 4 iex扩展 区 能源计量仪表扩展 区。C 0.1 string 32 4 hd指标数据 提 取 或 者 上 传表计信 号 工况 数据。C 0.1 33 5 fm流量表 提 取 或 者 上 传流量表信 号 工况 数据。C 0.1 34 6 ft流量表 类型 流量表 类型，取 值 可 以 为 vf、hf或 者 qf，分别 为 油、水、气 流量表，可 扩 充使 用。M 1.1 string 35 6 fv流量 提 取 或 者 传 递 瞬 时 流量 值。C 0.1 double 单位参 见 附录 F 36 6 fs焓值 提 取 或 者 传 递温 水 或 蒸汽焓值。C 0.1 double 单位参 见 附录 F 37 6 ot进 口 温度 提 取 或 者 传 递当 前 进 口 温度。C 0.1 double 单位参 见 附录 F 38 6 Bt出 口 温度 提 取 或 者 传 递当 前出 口 温度。C 0.1 double 单位参 见 附录 F 39 6 jps进 口 压力 提 取 或 者 传 递当 前 进 口 压力。C 0.1 double 单位参 见 附录 F 40 6 cps出 口 压力 提 取 或 者 传 递当 前出 口 压力。C 0.1 double 单位参 见 附录 F 41 5 pm电 能表 提 取 或 者 上 传 电 表表计 瞬 时工况 数据。C 0.1 单位参 见 附录 F 42 6 tv总 电 能 提 取 或 者 上 传总 电 能。M 1.1 double 单位参 见 附录 F 43 6 ap有 功 电 能 提 取 或 者 上 传 有 功 电 能。C 0.1 double 单位参 见 附录 F 44 6 rp无 功 电 能 提 取 或 者 上 传 无 功 电 能。C 0.1 double 单位参 见 附录 F 45 6 apaA相 有 功 电 能 提 取 或 者 上 传 A相 有 功 电 能。C 0.1 double 单位参 见 附录 F 46 6 rpaA相 无 功 电 能 提 取 或 者 上 传 A相 无 功 电 能。C 0.1 double 单位参 见 附录 F 47 6 apbB相 有 功 电 能 提 取 或 者 上 传 B相 有 功 电 能。C 0.1 double 单位参 见 附录 F 48 6 rpbB相 无 功 电 能 提 取 或 者 上 传 B相 无 功 电 能。C 0.1 double 单位参 见 附录 F 49 6 apcC相 有 功 电 能 提 取 或 者 上 传 C相 有 功 电 能。C 0.1 double 单位参 见 附录 F 50 6 rpcC相 无 功 电 能 提 取 或 者 上 传 C相 无 功 电 能。C 0.1 double 单位参 见 附录 F 51 6 pf功 率因 数 提 取 或 者 上 传功 率因 数。C 0.1 double 单位参 见 附录 F 52 6 eca A电 流 测 量 值 提 取 或 者 上 传 A相 电 流 测 量 值。C 0.1 double 单位参 见 附录 F 53 6 ecb B电 流 测 量 值 提 取 或 者 上 传 B相 电 流 测 量 值。C 0.1 double 单位参 见 附录 F 54 6 ecc C电 流 测 量 值 提 取 或 者 上 传 C相 电 流 测 量 值。C 0.1 double 单位参 见 附录 F 55 6 pva A电 压 测 量 值 提 取 或 者 上 传 A相 电 压 测 量 值。C 0.1 double 单位参 见 附录 F 56 6 pva B电 压 测 量 值 提 取 或 者 上 传 B相 电 压 测 量 值。C 0.1 double 单位参 见 附录 F 57 6 pva C电 压 测 量 值 提 取 或 者 上 传 C相 电 压 测 量 值。C 0.1 double 单位参 见 附录 F 58 5 pt温度压力 仪表 提 取 或 者 上 传 温度压力 仪表 实 时 数据。C 0.1 单位参 见 附录 F 59 6 ppv压力 测 量 值 提 取 或 者 上 传 压力 测 量 值。C 0.1 double 单位参 见 附录 F DB11/T 1409 2017 18 表 C.2（续）序 号 报 文 层 标记 名 说明 约 束 出 现 次数 数据 类型 引用文件 60 6 ptv温度 测 量 值 提 取 或 者 上 传 温度 测 量 值。C 0.1 double 单位参 见 附录 F 61 5 wm衡 器 提 取 或 者 上 传 衡 器 实 时 数据。C 0.1 62 6 cwv当 前 测 量 值 提 取 或 者 上 传 当 前 测 量 值。C 0.1 double 单位参 见 附录 F 63 6 awv累 计 测 量 值 提 取 或 者 上 传 累 计 测 量 值。C 0.1 double 单位参 见 附录 F 64 6 awc累 计 测 量次数 提 取 或 者 上 传 累 计 测 量次数。C 0.1 double 单位参 见 附录 F 65 5 cis累 计数据 提 取 或 者 上 传指定 时 间 范围 内 的 累 计数据。C 0.1 66 5 sd起 始 时 间 累 计 上 报数据起 始 时 间。M 1.1 dateTime 67 5 ed结 束 时 间 累 计 上 报数据结 束 时 间。M 1.1 dateTime 68 6 ci单 个 累 计数据 提 取 或 者 上 传单 个 累 计数据。C 0.*double DB11/T 1409 2017 19 D D 附 录 D（规范性 附录）协议报文 XSD文件 通信 消 息=头 部+采集终端 部分+能源计量仪表 部分 DB11/T 1409 2017 20 DB11/T 1409 2017 21 DB11/T 1409 2017 22 DB11/T 1409 2017 23 DB11/T 1409 2017 24 DB11/T 1409 2017 25 E E 附 录 E（资料 性 附录）常 用能源计量 单位 E.1 常 用能源计量 单位 采集终端 和 平台间 传输能源计量数据 时所 使 用的计量单位参 见 表 E.1。表 E.1 常 用能源计量 单位 序号 能源 名 称 计量单位 1 原煤 吨 2 无 烟煤 吨 3 炼焦烟煤 吨 4 一 般 烟煤 吨 5 褐煤 吨 6 洗精煤 吨 7 其 他洗煤 吨 8 煤 制 品 吨 9 水 煤浆 吨 10 煤粉 吨 11 焦炭 吨 12 其 他焦 化 产品 吨 13 焦炉煤 气 万立 方 米 14 高炉煤 气 万立 方 米 15 转炉煤 气 万立 方 米 16 发 生炉煤 气 万立 方 米 17 煤 层 气（煤田）万立 方 米 18 其 他煤 气 万立 方 米 19 天然气 万立 方 米 20 液 化 天然气 吨 21 原 油 吨 22 汽油 吨 23 煤 油 吨 24 柴 油 吨 25 燃 料 油 吨 26 液 化 石 油气 吨 27 炼厂 干 气 吨 28 其 他石 油制 品 吨 29 石脑 油 吨 DB11/T 1409 2017 26 表 E.1（续）序号 能源 名 称 计量单位 30 润滑 油 吨 31 石蜡 吨 32 溶剂 油 吨 33 石 油 焦 吨 34 石 油 沥青 吨 35 热 力 百 万 千 焦 36 蒸汽 吨 37 热 媒 吨 38 余 热 余 压 百 万 千 焦 39 电 力 万 千瓦 时 40 其 他燃 料 吨 标准 煤 41 煤 矸 石 用 于 燃 料 吨 42 生 物 质 废 料用 于 燃 料 吨 43 其 它 工业 废 料用 于 燃 料 吨 44 城 市 生 活垃圾 用 于 燃 料 吨 45 能源 合 计 吨 标准 煤 注：表 中 计量单位 只 作 为采集终端 和 平台 约 定计量数据计量单位 时 的参考。计量数据传输通信 双 方 在 通信前 约 定计 量数据的计量单位。DB11/T 1409 2017 27 F F 附 录 F（资料 性 附录）能源计量仪表 指 标数据计量 单位 F.1 能源计量仪表 指 标数据计量 单位 常用的能源计量仪表 监测 指标数据计量单位参 见 表 F.1。表 F.1 能源计量仪表 指 标数据计量 单位 序号 名 称 单位 说明 1 电 能 kWh 千瓦 时 2 无 功 电 能 kvarh 千乏 时 3 热 能 kJ 千 焦 耳 4 热 流量 kJ/h 千 焦 耳 每 小 时 5 体 积 流量 m3/min 立 方 米每 分 钟 6 质 量流量 kg/min 公 斤 每 分 钟 7 焓值 kJ/kg 千 焦 耳 每 公 斤 8 体 积 m3 立 方 米 9 重 量 t 吨 10 温度 摄氏 度 11 压力 kPa 千帕 12 电 流 A 安 培 13 电 压 V 伏 注：表 中 计量单位 只 作 为采集终端 和 平台 约 定计量数据计量单位 时 的参考。计量数据传输通信 双 方 在 通信前 约 定计 量数据的计量单位。DB11/T 1409 2017 28 G G 附 录 G（资料 性 附录）协议应用示 例 G.1 示 例约 定 G.2至 G.18给出 了 数据传输和指 令 传输会 话 中 的 消 息 交 互过 程示例，统 一 使 用 以 下 基础 数据：a)会 话 编 号 20130624214512001 默认 属 于 同 一 个 会 话过 程；b)采集终端 编 号 xyz123 作 为 发 送方 或 者 接 收方 标 识；c)平台 编 号 platform1 作 为 发 送方 或 者 接 收方 标 识；d)采集终端 访问 口 令 TerminalPassword 平台 访问 采集终端 需 要 提 供 该 口 令；e)平台 访问 口 令 PlatformPassword 采集终端 访问 平台 需 要 提 供 该 口 令。G.2 采集终端心 跳包 发 送 示 例 消 息 编 号 消 息 发 送方 消 息 说明 1 平台或 能源 管控中心 平台或 能源 管控中心 向 采集终端 发出 心 跳 测 试 指 令。2 采集终端 采集终端 向 平台或 能源 管控中心 发 送 心 跳 测 试 数据。消息 1：20130624214512001 platform1 xyz123 2013-6-25T10:48:50 TerminalPassword 消息 2：20130624214512001 xyz123 platform1 2013-6-25T10:48:51 PlatformPassword DB11/T 1409 2017 29 G.3 获取 采集终端 公钥 和 公钥参 数示 例 消 息 编 号 消 息 发 送方 消 息 说明 1 节 能 监测服务平台或 能源 管控中心 节 能 监测服务平台或 能源 管控中心 向 采集终端 发出提 取 公 钥 和 公 钥 参数 的指 令。2 采集终端 采集终端 向 节 能 监测服务平台或 能源 管控中心 发 送 公 钥 和 公 钥 参数数据。消息 1：20130624214512001 platform1 xyz123 2013-6-25T10:47:50 Te
